fischer Termofix 6H-NT Mocowanie izolacyjne z wkrętem typu Power-Fast.

Transkrypt

1 fischer Termofix 6H-NT Mocowanie izolacyjne z wkrętem typu Power-Fast.

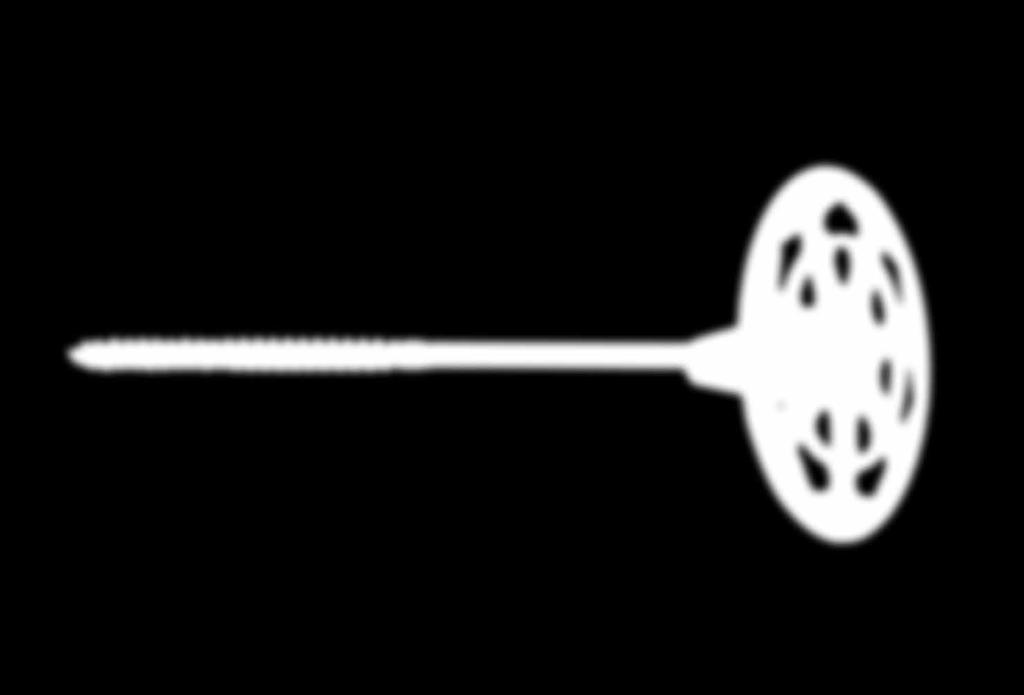

2 Termofix 6H-NT Kołek przeznaczony do mocowania systemowych płyt dociepleniowych ETICS, do drewna i materiałów płytowych. ETA-11/0027 CUAP Selbstschneidende Schrauben im Holzbau. Rodzaje podłoża są wyszczególnione w punkcie aprobaty. Aprobata dla wkręta typu Power-Fast. Cienki talerzyk podtrzymujący, zaprojektowany do optymalnego mocowania izolacji. Gwint dochodzi do końcówki wkręta. Unikalna końcówka umożliwia szybkie wkręcanie do podłoża. Dobre początkowe nawiercanie także w twardych gatunkach drewna. Powłoka z wosku zmniejsza opór podczas wkręcania. Montaż równo z powierzchnią. Talerzyk do drewnopochodnych płyt izolacyjnych został wyprodukowany w odpowiednim kolorze. Kołek Termofix 6H-NT jest odpowiedni do takich podłoży jak: panele 3-warstwowe, płyty MDF i OSB, płyty wiórowe, płyty gipsowo-wiórowe i drewno. Montaż Kołek Termofix 6H-NT służy do mocowania systemowych płyt dociepleniowych ETICS: ze styropianu, z wełny mineralnej i poliuretanowych. W zależności od potrzeb, kołek Termofix 6H-NT może być kombinowany z talerzykami DT 90, DT 110 oraz DT 140. Zalety i korzyści: Osadzak TSS do montażu z zagłębieniem. Montaż Cienki talerzyk pozwala na montaż równo z powierzchnią w warstwie tynku Wstępnie zmontowany wkręt o parametrach potwierdzonych w aprobacie zapewnia solidne zamocowanie w podłożu. Minimalna głębokość wkręcania do podłoża, wynosząca 30 mm pozwala na szybki montaż. Nie jest potrzebne wstępne nawiercanie. Zatyczki są dołączone do wszystkich opakowań. Montaż z zagłębieniem w miękkiej izolacji np. ze styropianu PS 15 lub PS 20 jest możliwy przy zastosowaniu osadzaka typu TSS. Wówczas wgłębienie w płycie jest wypełniane zatyczką, aby utworzyć jednorodną powierzchnię izolacji.

3 MONTAŻ Z LICOWANIEM DO POWIERZCHNI IZOLACJI MONTAŻ Z ZAGŁĘBIENIEM KOŁKÓW W IZOLACJI Kołki wkręcane INFORMACJE TECHNICZNE montaż z licowaniem do izolacji 3 Długość kołka Średnica talerzyka-ø Średnica wkręta Głębokość zakotwienia montaż z zagłębieniem w izolacji Długość użytkowa przy montażu z licowaniem Długość użytkowa przy montażu zagłębionym Opakowanie l d s h v t fix t fix Oznaczenie artykułu Nr art. [szt.] ) , , , , , , , , , , , , , , ) nadaje się wyłącznie do montażu z licowaniem do powierzchni izolacji 27

4 Kołki wkręcane Kołek dociepleniowy z wkrętem stalowym typu Power-Fast Mocowanie płyt izolacyjnych z miękkich płyt drewnopochodnych do drewna Mocowanie płyt styropianowych na płytach OSB MATERIAŁY PODŁOŻA płyty trójwarstwowe płyty MDF płyty OSB płyty drewnopochodne płyty gipsowo-włóknowe drewno pełne ZALETY/KORZYŚCI ZASTOSOWANIA FUNKCJONOWANIE 3 Wstępnie zmontowany kołek z aprobowanym wkrętem typu Power-Fast. Dobrze trzyma w podłożu kotwienia. Minimalna głębokość zakotwienia 30 mm wpływa na szybkość montażu. Nie jest potrzebne wstępne nawiercanie. Do każdego opakowania kołków dołączone są zatyczki. W przypadku bardzo miękkich materiałów izolacyjnych, można zastosować dodatkowe talerzyki DT 90, DT 110 oraz DT 140. W przypadku miękkich płyt izolacyjnych można zastosować montaż z zagłębieniem przy użyciu osadzaka TSS. Możliwość mocowania izolacji o grubości do 280 mm. Montaż płyt izolacyjnych do materiałów drewnopochodnych. Montaż z zagłębieniem talerzyka takich materiałach jak np. styropian. Montaż licujący z powierzchnią miękkich płyt drewnopochodnych, np. pilśniowych. Kołek jest osadzany równo z powierzchnią izolacji przy pomocy bitów na Torx T30. W celu wykonania montażu z zagłębieniem niezbędny jest osadzak TSS. Kołek jest dokładnie umieszczony i wkręcany. Następnie w powstałym zagłębieniu jest osadzana zatyczka, tak aby powstała równa i jednolita powierzchnia ocieplenia. 26

5 Kołki wkręcane Zatyczka MW D60 Zatyczka PS D60 Osadzak TSS Oznaczenie artykułu Nr art. [Szt.] Zatyczka MW D Zatyczka PS D Osadzak TSS Opak. NOŚNOŚCI Nośności na wyrywanie z różnych materiałów podłoża. Materiał podłoża Grubość d Zalecane nośności Podane wartości pochodzą z wewnętrznych badań Współczynnik bezpieczeństwa 3, przy głębokość zamocowania 30 mm, [kn] Płyta OSB 16 0,40 Płyta wiórowa 16 0,30 Płyta trójwarstwowa 19 0,50 Belki drewniane 60 0,60 (przy h v 40 = 1,0 kn) Płyty gipsowo-włóknowe 12,5 0,15 Płyty MDF 19 0,

6 Produkty, informacje techniczne i nośności zalecane. d s Ø 60 mm d s Ø 60 mm h v t fix h v t fix l l 15 Termofix 6H-NT Produkt Nr art. Nominalna długość kołka Średnica talerzyka-ø Średnica wkręta Montaż równo z powierzchnią płyty Montaż z zagłębieniem np. w styropianie PS 15 / PS 20 h V Efekt. długość użytkowa t fix l r d ds h Efekt. długość V użytkowa t fix [szt.] Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Termofix 6H-NT Zatyczki z wełny mineral. MW D Zatyczki styropianowe PS D Osadzak TSS DT DT DT d s Ø 60 mm Opakowanie Obciążenia zalecane Grubość [kn] Kantówki i belki drewniane 60 0,62* Płyty 3-warstwowe 19 0,50 Płyty MDF 19 0,50 Płyty OSB 16 0,40 Płyty paździerzowe 16 0,30 Płyty gipsowo-włóknowe 12,5 0,15 *1.00 kn dla głębokości wkręcenia 40 mm. Obciążenia zalecane zostały obliczone z uwzględnieniem współczynnika bezpieczeństwa 3. Możliwe są odchyłki od podanych wartości, w zależności od zastosowanego materiału podłoża. Podane wartości zostały obliczone dla grubości wkręcania 30 mm. Zatyczka z wełny mineralnej Zatyczka ze styropianu Montaż Mocowanie płyt styropianowych do paneli drewnopochodnych Mocowanie płyt z miękkiej wełny mineralnej do drewna Mocowanie miękkich płyt styropianowych do drewna

7 Serwis 360 Posiadamy pełny asortyment produktów do mocowań chemicznych i kotew stalowych po kołki nylonowe. Zapewniamy inowacyjność naszych produktów poprzez ciągłe badania i rozwój. Nasza sieć sprzedaży obejmuje ponad 100 krajów na całym świecie. Doradztwo techniczne zapewnia odpowiedni i fachowy dobór mocowań. Przekazujemy wiedzę naszym partnerom o produktach fischer w fischer AKADEMII. Zachęcamy do korzystania z programu wsparcia projektowania FIXPERIENCE.
