R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi

Transkrypt

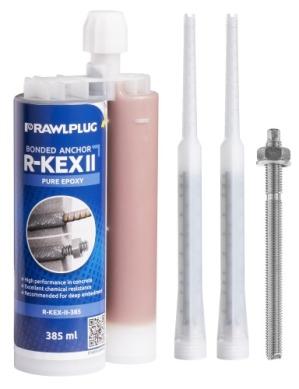

1 R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi Kotwa wklejana wysokiej jakości na bazie zywicy epoksydowej 3:1 z aprobatą do betonu spekanego i niespękanego z prętami gwintowanymi Aprobaty ETA-13/0455 Informacja o produkcie Cechy i korzyści Najsilniejsza żywica w klasie żywic epoksydowych Produkt certyfikowany do aplikacji z prętami gwintowanymi do betonu spękanego i niespękanego (ETAG 001 Opcja 1) Możliwość stosowania w podłożach suchych, mokrych oraz otworach i podłożach zalanych wodą Bardzo wysoka odporność chemiczna umożliwia stosowanie w miejscach narażonych na działanie czynników chemicznych (środowisko przemysłowe/ środowisko morskie) Minimalny skurcz pozwala na kotwienie w otworach wierconych techniką diamentową Długi czas wiązania ułatwia montaż elementów stalowych (do 30min w temp. 20 C) Zalecana aplikacja w temperaturach dodatnich Aplikacje Bariery ochronne Podpory szalunkowe Konstrukcje stalowe Konstrukcje oświetlenia Ściany osłonowe Regały Balustrady Barierki Utwierdzenia elewacji Podpory murarskie Maszyny Platformy Materiał podłoża Certyfikowane do: Beton spękany C20/25-C50/60 Beton niespękany C20/25-C50/60 Instrukcja montażu 1

2 Informacja o produkcie 1. Wywiercić otwr o odpowiedniej średnicy i głębokości. 2. Usunąć zwierciny z otworu za pomocą czterokrotnego użycia ręcznej pompki oraz wyciora. Są to konieczne czynności przed instalacją. 3. Umieścić kartridż w dozowniku i przymocować dyszę mieszającą 4. Rozpoczynając dozowanie z nowego opakowania odrzucić część żywicy, aż do uzyskania jednakowego koloru mieszanki 5. Wypełnić żywicą 2/3 głębokości otworu, rozpoczynając od dna otworu 6. Natychmiast po zadozowaniu żywicy ruchem obrotowym umieścić pręt w otworze. Usunąć zbędną ilość żywicy, ktra wypłynęła z otworu i odczekać odpowiedni czas wiązania żywicy 7. Dołączyć element mocowany i dokręcić nakrętkę do wymaganego momentu dokręcającego. Produkt Żywica Opis/Typ żywicy Objętość [ml] M8 R-KEX-II R-KEX II Żywica epoksydowa M30 R-KEX-II Produkt Żywica Opis/Typ żywicy Objętość [ml] R-KEX-II R-KEX II Żywica epoksydowa R-KEX-II R-STUDS Produkt Kotwa Element mocowany Rozmiar Rozmiar Stal klasy 5.8 Stal klasy 8.8 Stal klasy A4 Średnica Długość Średnica otworu Max grubość t fix dla d L d f h nom, min h nom,std h nom, max R-STUDS R-STUDS R-STUDS A M8 R-STUDS R-STUDS A R-STUDS R-STUDS R-STUDS A M10 R-STUDS R-STUDS A R-STUDS R-STUDS A R-STUDS R-STUDS R-STUDS A R-STUDS R-STUDS A M12 R-STUDS R-STUDS A R-STUDS R-STUDS A R-STUDS R-STUDS A R-STUDS R-STUDS R-STUDS A R-STUDS R-STUDS A M16 R-STUDS R-STUDS A R-STUDS R-STUDS A R-STUDS R-STUDS A R-STUDS R-STUDS R-STUDS A M20 R-STUDS R-STUDS A R-STUDS R-STUDS A M24 R-STUDS R-STUDS R-STUDS A M30 R-STUDS R-STUDS R-STUDS A

3 Zalecenia montażowe R-STUDS Rozmiar Średnica gwintu d Średnica otworu w podłożu d Moment dokręcający T inst [Nm] Min. głębokość otworu w podłożu h 0 h ef + 5 h ef + 5 h ef + 5 h ef + 5 h ef + 5 h ef + 5 h ef + 5 Min. grubość podłoża h ef h ef h ef h ef h ef + 2*d 0 h ef + 2*d 0 h ef + 2*d 0 Min. rozstaw s min Min. odległość od krawędzi c min MINIMALNA GŁEBOKOŚĆ ZAKOTWIENIA Całkowita głębokość osadzenia łącznika h nom, min STANDARDOWA GŁĘBOKOŚĆ ZAKOTWIENIA Całkowita głębokość osadzenia łącznika h nom, s MAKSYMALNA GŁĘBOKOŚĆ ZAKOTWIENIA Całkowita głębokość osadzenia łącznika h nom, max Minimalny czas wiązania i montażu Temperatura podłoża Temperatura żywicy Czas wiązania Czas montażu [ C] [ C] [min] [min] Właściwości mechaniczne R-STUDS Rozmiar R-STUDS Pręt metryczny gwintowany ze stali węglowej klasy 5.8 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm]

4 Właściwości mechaniczne Rozmiar R-STUDS-88 Pręt metryczny gwintowany ze stali węglowej klasy 8.8 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] R-STUDS-A4 Pręt metryczny gwintowany ze stali nierdzewnej A4 Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] Dane uproszczone dla pojedynczego zakotwienia R-STUDS Dane dla pojedynczej kotwy bez wpływu krawędzi i kotew sąsiadujących Rozmiar M12 M16 M20 M24 Podłoże Beton spękany Beton niespękany ŚREDNIE OBCIĄŻENIE NISZCZĄCE OBCIĄŻENIE WYRYWAJĄCE N Ru,m R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] OBCIĄŻENIE ŚCINAJĄCE V Ru,m R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 [kn] [kn] [kn]

5 Dane uproszczone dla pojedynczego zakotwienia Rozmiar M12 M16 M20 M24 OBCIĄŻENIE CHARAKTERYSTYCZNE OBCIĄŻENIE WYRYWAJĄCE N Rk R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] OBCIĄŻENIE ŚCINAJĄCE V Rk R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 [kn] [kn] [kn] OBCIĄŻENIE OBLICZENIOWE OBCIĄŻENIE WYRYWAJĄCE N Rd R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] OBCIĄŻENIE ŚCINAJĄCE V Rd R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 [kn] [kn] [kn]

6 Dane uproszczone dla pojedynczego zakotwienia Rozmiar M12 M16 M20 M24 OBCIĄŻENIE ZALECANE OBCIĄŻENIE WYRYWAJĄCE N rec R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 Minimalna głebokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Maksymalna głębokość zakotwienia [kn] OBCIĄŻENIE ŚCINAJĄCE V rec R-STUDS PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 5.8 R-STUDS-88 PRĘT METRYCZNY GWINTOWANY ZE STALI WĘGLOWEJ KLASY 8.8 R-STUDS-A4 PRĘT METRYCZNY GWINTOWANY ZE STALI NIERDZEWNEJ A4 [kn] [kn] [kn]

7 R-STUDS Maksymalna głębokość zakotwienia Rozmiar Efektywna głębokość zakotwienia h ef OBCIĄŻENIE WYRYWAJĄCE ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna N Rk,s [kn] = 1.87 N Rd,s [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/26 ( C/24 C) [kn] Nośność obliczeniowa γ Mp [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/25 (80 C/50 C) [kn] Nośność obliczeniowa γ Mp [kn] Wspłczynnik zwiększający dla N Rd,p - C30/37 Ψ c Wspłczynnik zwiększający dla N Rd,p - C/50 Ψ c Wspłczynnik zwiększający dla N Rd,p - C50/60 Ψ c Rozstaw kotew s cr,n Odległość od krawędzi c cr,n ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/26 ( C/24 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn] ZNISZCZENIE PRZEZ WYRWANIE Nośność obliczeniowa N Rd,p ZNISZCZENIE PRZEZ WYRWANIE; BETON SPĘKANY C20/25 ( C/24 C) [kn] Nośność obliczeniowa γ Mp [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON SPĘKANY C20/25 (80 C/50 C) [kn] = γ Mp [kn] ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/25 (80 C/50 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn]

8 Rozmiar ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 OBCIĄŻENIE ŚCINAJĄCE Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ZNISZCZENIE KRAWĘDZI BETONU Nośność obliczeniowa V Rd,c ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 = 1.5 V Rd,c [kn] ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.56 V Rd,s [kn] ZNISZCZENIE KRAWĘDZI BETONU; BETON SPĘKANY C20/25 = 1.5 V Rd,c [kn] Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ODLEGŁOŚĆ OD KRAWĘDZI I ROZSTAW KOTEW Odległość od krawędzi (ścinanie) Tabela ważna tylko dla jednej krawędzi c min and s 3c v W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki zwiększające dla odległości od krawędzi > c min stosowane dla V Rd,c dla betonu niespękanego. C V

9 Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. c N M12 M16 M20 M24 h 1. h 1.44 h 1.41 h Rozstaw kotew Tabela ważna tylko dla jednego rozstawu kotew < s cr,n i c c cr,n W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki redukcyjne dla rozstawu kotew < s cr,n stosowane dla N Rd / V Rd lub N rec / V rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" s M12 M16 M20 M24 h 1. h 1.44 h 1.41 h

10 Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < ccr,n stosowane dla NRd lub Nrec dla betonu spękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania". c N h 1.33 h 1.37 h 1. h 1.44 h

11 Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < c cr,n stosowane dla N Rd lub N rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania". c N h 1.33 h 1.37 h 1. h 1.44 h

12 Rozstaw kotew Tabela ważna tylko dla jednego rozstawu kotew < s cr,n i c c cr,n W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki redukcyjne dla rozstawu kotew < s cr,n stosowane dla N Rd / V Rd lub N rec / V rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" s h 1.33 h 1.37 h 1. h 1.44 h

13 Minimalna głebokość zakotwienia Rozmiar Efektywna głębokość zakotwienia h ef OBCIĄŻENIE WYRYWAJĄCE ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna N Rk,s [kn] = 1.87 N Rd,s [kn] ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/26 ( C/24 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn] ZNISZCZENIE PRZEZ WYRWANIE ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/25 (80 C/50 C) [kn] ZNISZCZENIE PRZEZ WYRWANIE Nośność obliczeniowa N Rd,p ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/25 (80 C/50 C) Nośność obliczeniowa γ Mp [kn] Wspłczynnik zwiększający dla N Rd,p - C30/37 Ψ c Wspłczynnik zwiększający dla N Rd,p - C/50 Ψ c Wspłczynnik zwiększający dla N Rd,p - C50/60 Ψ c Rozstaw kotew s cr,n Odległość od krawędzi c cr,n ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/25 (80 C/50 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON SPĘKANY C20/25 ( C/24 C) [kn] Nośność obliczeniowa γ Mp [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON SPĘKANY C20/25 (80 C/50 C) [kn] ZNISZCZENIE STOŻKA BETONU; BETON SPĘKANY C20/25 ( C/24 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn]

14 Rozmiar ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 OBCIĄŻENIE ŚCINAJĄCE Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ZNISZCZENIE KRAWĘDZI BETONU Nośność obliczeniowa V Rd,c ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 = 1.5 V Rd,c [kn] ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.56 V Rd,s [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON SPĘKANY C20/25 (80 C/50 C) = γ Mp [kn] ZNISZCZENIE KRAWĘDZI BETONU; BETON SPĘKANY C20/25 Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ODLEGŁOŚĆ OD KRAWĘDZI I ROZSTAW KOTEW Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < c cr,n stosowane dla N Rd lub N rec dla betonu spękanego lub niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" c N h 1.13 h 1.25 h 1.28 h

15 Odległość od krawędzi (ścinanie) Tabela ważna tylko dla jednej krawędzi c min and s 3c v W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki zwiększające dla odległości od krawędzi > c min stosowane dla V Rd,c dla betonu niespękanego. C V

16 Rozstaw kotew Tabela ważna tylko dla jednego rozstawu kotew < s cr,n i c c cr,n W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki redukcyjne dla rozstawu kotew < s cr,n stosowane dla N Rd / V Rd lub N rec / V rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" s h h h h h 1.13 h min 1.25 h min 1.28 h min 1.33 min

17 Standardowa głębokość zakotwienia Rozmiar Efektywna głębokość zakotwienia h ef OBCIĄŻENIE WYRYWAJĄCE ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna N Rk,s [kn] = 1.87 N Rd,s [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/26 ( C/24 C) [kn] Nośność obliczeniowa γ Mp [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/25 (80 C/50 C) [kn] Nośność obliczeniowa γ Mp [kn] Wspłczynnik zwiększający dla N Rd,p - C30/37 Ψ c Wspłczynnik zwiększający dla N Rd,p - C/50 Ψ c Wspłczynnik zwiększający dla N Rd,p - C50/60 Ψ c Rozstaw kotew s cr,n Odległość od krawędzi c cr,n ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/26 ( C/24 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn] ZNISZCZENIE PRZEZ WYRWANIE Nośność obliczeniowa N Rd,p ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/25 (80 C/50 C) Nośność charakterystyczna N Rk,c [kn] = 1.5 N Rd,c [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON SPĘKANY C20/25 ( C/24 C) [kn] = γ Mp [kn] ZNISZCZENIE MIESZANE PRZEZ WYRWANIE ŁĄCZNIKA I STOŻKA BETONU; BETON SPĘKANY C20/25 (80 C/50 C) [kn] = γ Mp [kn]

18 Rozmiar ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 OBCIĄŻENIE ŚCINAJĄCE Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ZNISZCZENIE KRAWĘDZI BETONU Nośność obliczeniowa V Rd,c ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 = 1.5 V Rd,c [kn] ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.56 V Rd,s [kn] ZNISZCZENIE KRAWĘDZI BETONU; BETON SPĘKANY C20/25 = 1.5 V Rd,c [kn] Odległość od krawędzi c Nośność charakterystyczna dla c 1 V Rk,c [kn] ODLEGŁOŚĆ OD KRAWĘDZI I ROZSTAW KOTEW Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < ccr,n stosowane dla NRd lub Nrec dla betonu spękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania". c N h 1.28 h 1.31 h 1.35 h 1.38 h

19 Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < c cr,n stosowane dla N Rd lub N rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania". c N h 1.28 h 1.31 h 1.35 h 1.38 h
