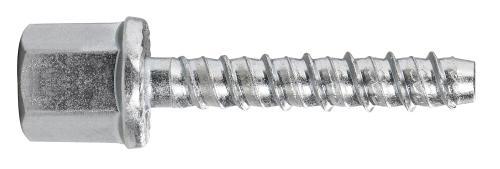

R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym

Transkrypt

1 R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki uproszczonej procedurze - po prostu wywierć i wkręć Całkowice usuwalny Unikatowa konstrukcja z opatentowanym gwintem zapewnia wysokie nośności przy stosunkowo małej średnicy otworu Brak konieczności rozprężenia w celu zakotwienia gwarantuje niskie ryzyko uszkodzenia podłoża i sprawia, że R-LX jest idealny do instalacji w pobliżu krawędzi i sąsiadujących kotew Wysoka wydajność w betonie niespękanym Różne rodzaje łbów dla szerokiego spektrum aplikacji Ponadwymiarowy łeb do elementów z eliptycznymi otworami Doskonały produkt do montażu tymczasowego Możliwość kotwienia na standardowej lub zredukowanej głębokości Aplikacje Montaż przelotowy Mocowania tymczasowe Podpory szalunkowe Balustrady i poręcze Ogrodzenia i bramy Regały Siedzenia publiczne Rusztowania Materiał podłoża Certyfikowane do: Beton niezarysowany C20/25-C50/60 Beton zarysowany C20/25-C50/60 Również do zastosowania w: Kamień naturalny (po przeprowadzeniu testów) Instrukcja montażu 1. Wywiercić otwór za pomocą wiertarki obrotowej. Wiercić na wymaganą głębokość. 2. Wydmuchać pył co najmniej 4 razy przy pomocy ręcznej pompy. 3. Możliwość wykręcenia i ponownego wkręcenia. 4. Dokręcić momentem dokręcającym. 5. Po zamocowaniu. 1

2 Informacja o produkcie Kotwa Rozmiar Produkt Średnica d Długość L [mm] [mm] 6 R-LX-06X055-I08-ZP R-LX-06X055-I10-ZP Zalecenia montażowe Średnica gwintu d [mm] 7.5 Średnica otworu w podłożu d 0 [mm] 6 Rozmiar klucza Sw [mm] 13 Max. moment dokręcający T inst [Nm] 20 STANDARDOWA GŁĘBOKOŚĆ ZAKOTWIENIA Min. głębokość otworu w podłożu h 0, s [mm] 65 Całkowita głębokość osadzenia łącznika h nom, s [mm] 55 Min. grubość podłoża h min, s [mm] 100 Min. rozstaw s min, s [mm] 45 Min. odległość od krawędzi c min, s [mm] 45 ZREDUKOWANA GŁĘBOKOŚĆ ZAKOTWIENIA Min. głębokość otworu w podłożu h 0, r [mm] 50 Całkowita głębokość osadzenia łącznika h nom, r [mm] 43 Min. grubość podłoża h min, r [mm] 100 Min. rozstaw s min, r [mm] 45 Min. odległość od krawędzi c min, r [mm] 45 Właściwości mechaniczne Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] 1250 Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] 1100 Przekrój czynny - rozciąganie A s [mm 2 ] 28.3 Wskaźnik wytrzymałości przekroju W el [mm 3 ] 21.2 Charakterystyczny moment zginający M 0 Rk,s [Nm] 31.8 Obliczeniowy moment zginający M [Nm]

3 Dane uproszczone dla pojedynczego zakotwienia Dane dla pojedynczego zamocowania bez wpływu krawędzi i łączników sąsiadujących ŚREDNIE OBCIĄŻENIE NISZCZĄCE N Ru,m Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] 7.81 V Ru,m Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] 7.81 OBCIĄŻENIE CHARAKTERYSTYCZNE N Rk Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] 9.14 Standardowa głębokość zakotwienia [kn] 7.00 Zredukowana głębokość zakotwienia [kn] 6.52 V Rk Standardowa głębokość zakotwienia [kn] Zredukowana głębokość zakotwienia [kn] 9.14 Standardowa głębokość zakotwienia [kn] 9.80 Zredukowana głębokość zakotwienia [kn] 6.52 OBCIĄŻENIE OBLICZENIOWE N Rd Standardowa głębokość zakotwienia [kn] 8.00 Zredukowana głębokość zakotwienia [kn] 6.09 Standardowa głębokość zakotwienia [kn] 4.67 Zredukowana głębokość zakotwienia [kn] 4.34 V Rd Standardowa głębokość zakotwienia [kn] 9.16 Zredukowana głębokość zakotwienia [kn] 6.09 Standardowa głębokość zakotwienia [kn] 6.53 Zredukowana głębokość zakotwienia [kn]

4 Dane uproszczone dla pojedynczego zakotwienia OBCIĄŻENIE ZALECANE N rec Standardowa głębokość zakotwienia [kn] 5.71 Zredukowana głębokość zakotwienia [kn] 4.35 Standardowa głębokość zakotwienia [kn] 3.33 Zredukowana głębokość zakotwienia [kn] 3.10 V rec Standardowa głębokość zakotwienia [kn] 6.55 Zredukowana głębokość zakotwienia [kn] 4.35 Standardowa głębokość zakotwienia [kn] 4.67 Zredukowana głębokość zakotwienia [kn] 3.10 Standardowa głębokość zakotwienia (-) zniszczenie nie jest decydujące Całkowita głębokość osadzenia łącznika h nom [mm] Efektywna głębokość zakotwienia h ef [mm] [kn] Częściowy współczynnik bezpieczeństwa γ Ms ; [kn] ; [kn] C30/37 Ψ c C40/50 Ψ c C50/60 Ψ c ZNISZCZENIE STOŻKA BETONU Współczynnik dla betonu spękanego k Współczynnik dla betonu spękanego k cr,n Współczynnik dla betonu niespękanego k Współczynnik dla betonu niespękanego k ucr,n Rozstaw kotew s cr,n [mm] Odległość od krawędzi c cr,n [mm] ZNISZCZENIE PRZEZ ROZŁUPANIE Odległość pomiędzy kotwami s cr,sp [mm] Odległość od krawędzi c cr,sp [mm]

5 [kn] Współczynnik rozciągliwości k [Nm] Częściowy współczynnik bezpieczeństwa γ Ms ZNISZCZENIE PRZEZ ODŁUPANIE BETONU Współczynnik k ZNISZCZENIE KRAWĘDZI BETONU Długość efektywna kotwy l f [mm] Średnica kotwy d nom [mm]

6 Odporność ogniowa kotew i dopuszczalne wartości obciążeń dla betonu C20/25 - C50/60 Odległość od krawędzi c cr [mm] Rozstaw kotew s cr [mm] R (dla EI) = 30 min [kn] 0.28 [kn] 1.75 [kn] 0.28 [Nm] 0.25 R (dla EI) = 60 min [kn] 0.25 [kn] 1.75 [kn] 0.25 [Nm] 0.23 R (dla EI) = 90 min [kn] 0.20 [kn] 1.75 [kn] 0.20 [Nm] 0.18 R (dla EI) = 120 min [kn] 0.14 [kn] 1.40 [kn] 0.14 [Nm]

7 Zredukowana głębokość zakotwienia (-) zniszczenie nie jest decydujące Całkowita głębokość osadzenia łącznika h nom [mm] Efektywna głębokość zakotwienia h ef [mm] [kn] Częściowy współczynnik bezpieczeństwa γ Ms ; [kn] - ; [kn] - - C30/37 Ψ c C40/50 Ψ c C50/60 Ψ c ZNISZCZENIE STOŻKA BETONU Współczynnik dla betonu spękanego k Współczynnik dla betonu spękanego k cr,n Współczynnik dla betonu niespękanego k Współczynnik dla betonu niespękanego k ucr,n Rozstaw kotew s cr,n [mm] Odległość od krawędzi c cr,n [mm] ZNISZCZENIE PRZEZ ROZŁUPANIE Odległość pomiędzy kotwami s cr,sp [mm] Odległość od krawędzi c cr,sp [mm] [kn] Współczynnik rozciągliwości k [Nm] Częściowy współczynnik bezpieczeństwa γ Ms ZNISZCZENIE PRZEZ ODŁUPANIE BETONU Współczynnik k ZNISZCZENIE KRAWĘDZI BETONU Długość efektywna kotwy l f [mm] Średnica kotwy d nom [mm]

8 Odporność ogniowa kotew i dopuszczalne wartości obciążeń dla betonu C20/25 - C50/60 Odległość od krawędzi c cr [mm] Rozstaw kotew s cr [mm] R (dla EI) = 30 min [kn] 0.28 [kn] 1.38 [kn] 0.28 [Nm] 0.25 R (dla EI) = 60 min [kn] 0.25 [kn] 1.38 [kn] 0.25 [Nm] 0.23 R (dla EI) = 90 min [kn] 0.20 [kn] 1.38 [kn] 0.20 [Nm] 0.18 R (dla EI) = 120 min [kn] 0.14 [kn] 1.10 [kn] 0.14 [Nm]

9 Dane logistyczne Produkt Kotwa Ilość [szt] Waga [kg] Długość [mm] Opakowanie jednostkowe Opakowanie zbiorcze Paleta Opakowanie jednostkowe Opakowanie zbiorcze Kody ean R-LX-06X055-I08-ZP 1) R-LX-06X055-I10-ZP 1) ) ETA 17/0806 * pozostały zakres głębokości kotwienia obejmuje ETA-17/0783 Paleta 9
