1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A47K 3/16 ( ) A47K 3/40 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Zestaw wsporczy i mocujący do urządzeń sanitarnych (43) Zgłoszenie ogłoszono: BUP 07/08 (45) O udzieleniu patentu ogłoszono: WUP 04/12 (73) Uprawniony z patentu: SANPLAST SPÓŁKA AKCYJNA, Wymysłowice, PL (72) Twórca(y) wynalazku: KAROL PODRAZA, Strzelno, PL WIESŁAW PODRAZA, Wymysłowice, PL (74) Pełnomocnik: rzecz. pat. Jerzy Wojcieszko PL B1

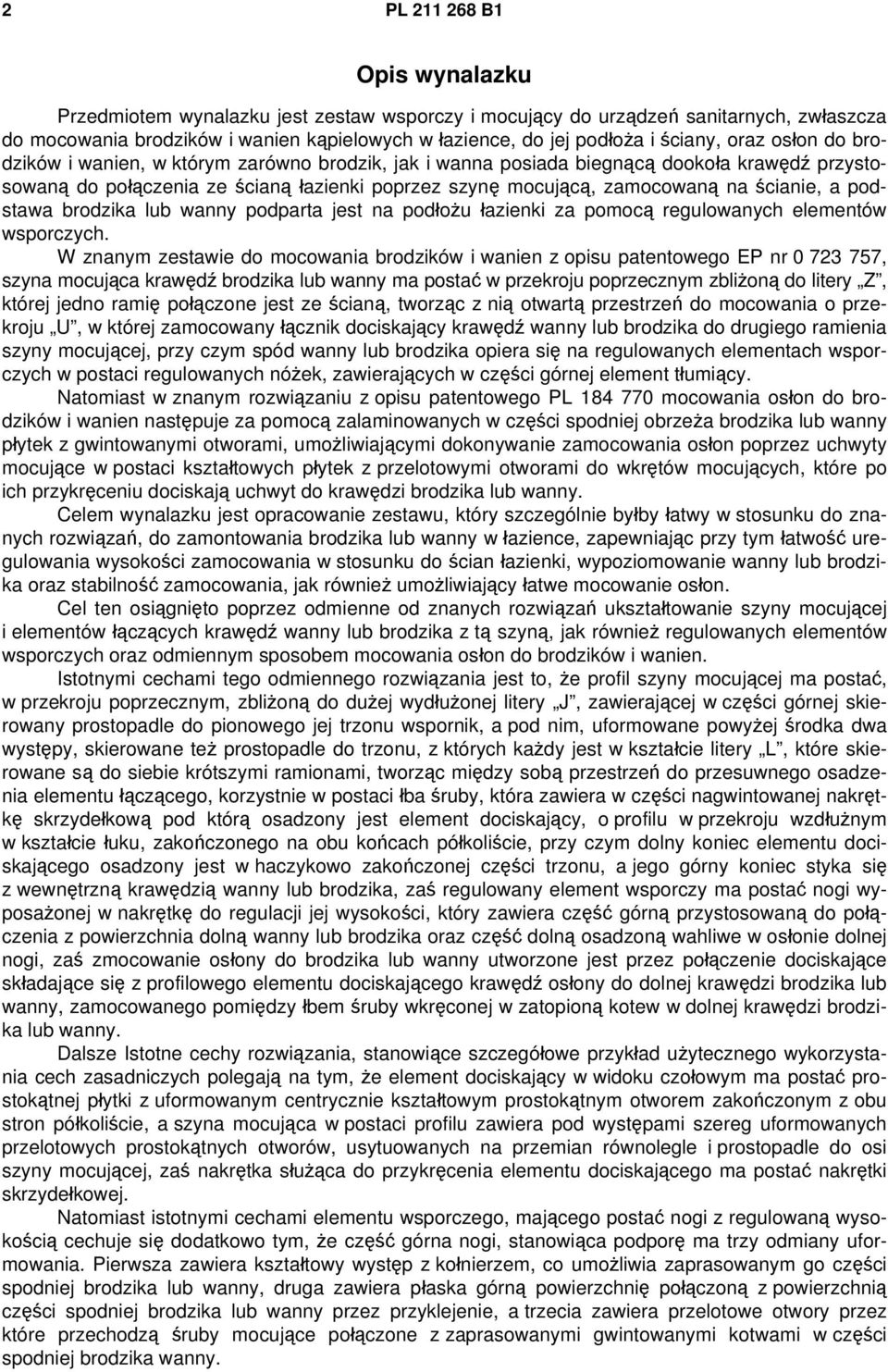

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest zestaw wsporczy i mocujący do urządzeń sanitarnych, zwłaszcza do mocowania brodzików i wanien kąpielowych w łazience, do jej podłoża i ściany, oraz osłon do brodzików i wanien, w którym zarówno brodzik, jak i wanna posiada biegnącą dookoła krawędź przystosowaną do połączenia ze ścianą łazienki poprzez szynę mocującą, zamocowaną na ścianie, a podstawa brodzika lub wanny podparta jest na podłożu łazienki za pomocą regulowanych elementów wsporczych. W znanym zestawie do mocowania brodzików i wanien z opisu patentowego EP nr , szyna mocująca krawędź brodzika lub wanny ma postać w przekroju poprzecznym zbliżoną do litery Z, której jedno ramię połączone jest ze ścianą, tworząc z nią otwartą przestrzeń do mocowania o przekroju U, w której zamocowany łącznik dociskający krawędź wanny lub brodzika do drugiego ramienia szyny mocującej, przy czym spód wanny lub brodzika opiera się na regulowanych elementach wsporczych w postaci regulowanych nóżek, zawierających w części górnej element tłumiący. Natomiast w znanym rozwiązaniu z opisu patentowego PL mocowania osłon do brodzików i wanien następuje za pomocą zalaminowanych w części spodniej obrzeża brodzika lub wanny płytek z gwintowanymi otworami, umożliwiającymi dokonywanie zamocowania osłon poprzez uchwyty mocujące w postaci kształtowych płytek z przelotowymi otworami do wkrętów mocujących, które po ich przykręceniu dociskają uchwyt do krawędzi brodzika lub wanny. Celem wynalazku jest opracowanie zestawu, który szczególnie byłby łatwy w stosunku do znanych rozwiązań, do zamontowania brodzika lub wanny w łazience, zapewniając przy tym łatwość uregulowania wysokości zamocowania w stosunku do ścian łazienki, wypoziomowanie wanny lub brodzika oraz stabilność zamocowania, jak również umożliwiający łatwe mocowanie osłon. Cel ten osiągnięto poprzez odmienne od znanych rozwiązań ukształtowanie szyny mocującej i elementów łączących krawędź wanny lub brodzika z tą szyną, jak również regulowanych elementów wsporczych oraz odmiennym sposobem mocowania osłon do brodzików i wanien. Istotnymi cechami tego odmiennego rozwiązania jest to, że profil szyny mocującej ma postać, w przekroju poprzecznym, zbliżoną do dużej wydłużonej litery J, zawierającej w części górnej skierowany prostopadle do pionowego jej trzonu wspornik, a pod nim, uformowane powyżej środka dwa występy, skierowane też prostopadle do trzonu, z których każdy jest w kształcie litery L, które skierowane są do siebie krótszymi ramionami, tworząc między sobą przestrzeń do przesuwnego osadzenia elementu łączącego, korzystnie w postaci łba śruby, która zawiera w części nagwintowanej nakrętkę skrzydełkową pod którą osadzony jest element dociskający, o profilu w przekroju wzdłużnym w kształcie łuku, zakończonego na obu końcach półkoliście, przy czym dolny koniec elementu dociskającego osadzony jest w haczykowo zakończonej części trzonu, a jego górny koniec styka się z wewnętrzną krawędzią wanny lub brodzika, zaś regulowany element wsporczy ma postać nogi wyposażonej w nakrętkę do regulacji jej wysokości, który zawiera część górną przystosowaną do połączenia z powierzchnia dolną wanny lub brodzika oraz część dolną osadzoną wahliwe w osłonie dolnej nogi, zaś zmocowanie osłony do brodzika lub wanny utworzone jest przez połączenie dociskające składające się z profilowego elementu dociskającego krawędź osłony do dolnej krawędzi brodzika lub wanny, zamocowanego pomiędzy łbem śruby wkręconej w zatopioną kotew w dolnej krawędzi brodzika lub wanny. Dalsze Istotne cechy rozwiązania, stanowiące szczegółowe przykład użytecznego wykorzystania cech zasadniczych polegają na tym, że element dociskający w widoku czołowym ma postać prostokątnej płytki z uformowanym centrycznie kształtowym prostokątnym otworem zakończonym z obu stron półkoliście, a szyna mocująca w postaci profilu zawiera pod występami szereg uformowanych przelotowych prostokątnych otworów, usytuowanych na przemian równolegle i prostopadle do osi szyny mocującej, zaś nakrętka służąca do przykręcenia elementu dociskającego ma postać nakrętki skrzydełkowej. Natomiast istotnymi cechami elementu wsporczego, mającego postać nogi z regulowaną wysokością cechuje się dodatkowo tym, że część górna nogi, stanowiąca podporę ma trzy odmiany uformowania. Pierwsza zawiera kształtowy występ z kołnierzem, co umożliwia zaprasowanym go części spodniej brodzika lub wanny, druga zawiera płaska górną powierzchnię połączoną z powierzchnią części spodniej brodzika lub wanny przez przyklejenie, a trzecia zawiera przelotowe otwory przez które przechodzą śruby mocujące połączone z zaprasowanymi gwintowanymi kotwami w części spodniej brodzika wanny.

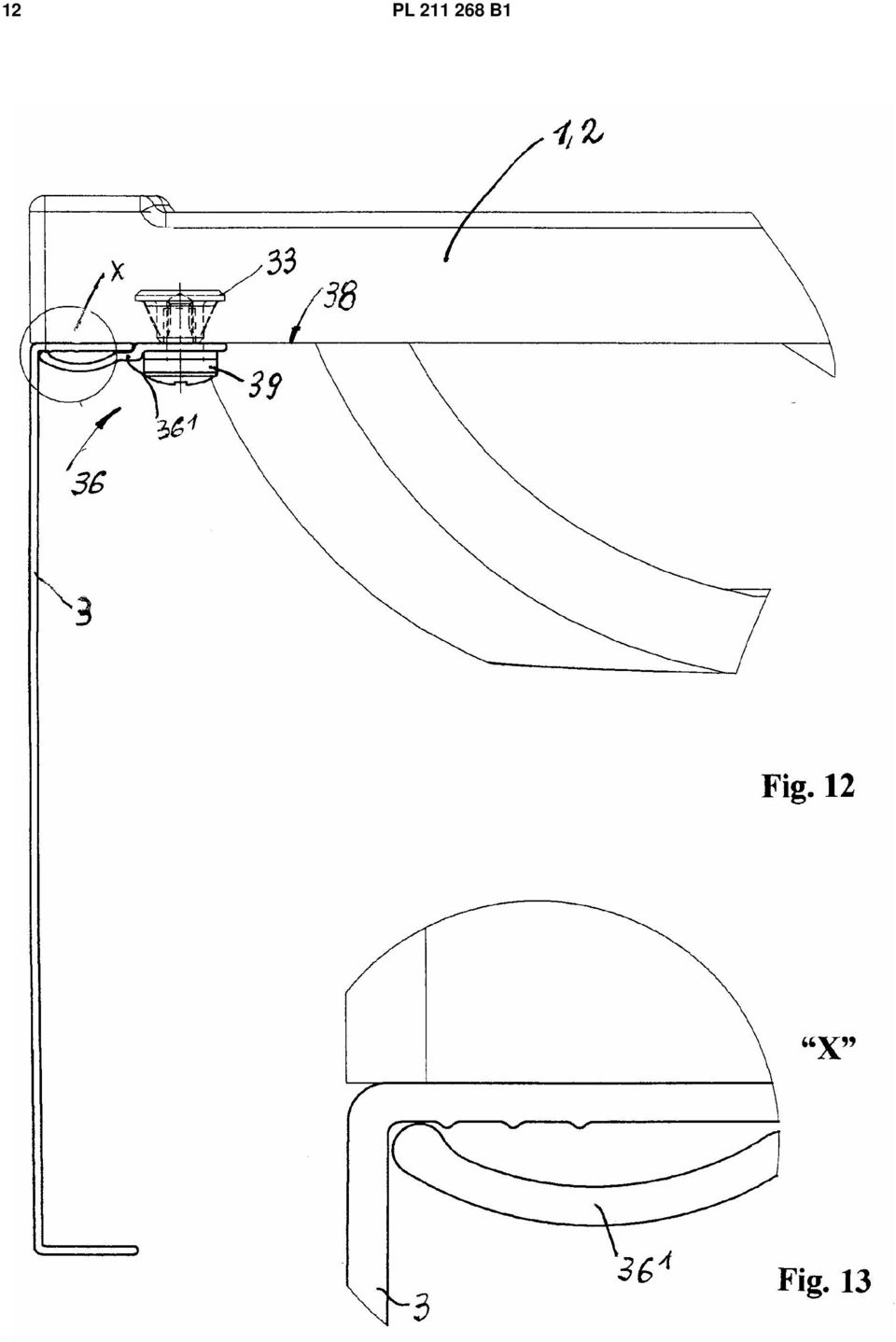

3 PL B1 3 Cechą istotną mocowania osłony z krawędzią brodzika lub wanny jest to, że profilowy element do łączenia z krawędzią osłony brodzika lub wanny wykonany jest z sprężynującej blachy i ma postać w przekroju poprzecznym zbliżoną do odwróconej małej litery j (bez kropki), która w części środkowej posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, który pod uskokiem uformowany ma przelotowy podłużny otwór przez który przechodzi wkręt połączony z zatopioną kotwą w dolnej części krawędzi. W innej odmianie wykonania profilowy element do łączenia z krawędzią osłony brodzika lub wanny wykonany jest z elastycznego tworzywa i ma postać w przekroju poprzecznym zbliżoną do odwróconej małej litery j (bez kropki), która w części środkowej posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, którego dłuższe krawędzie maja uformowane, biegnące wzdłużnie z jednej strony wystające żebra, który pod uskokiem uformowany ma przelotowy podłużny otwór przez który przechodzi wkręt połączony z zatopioną kotwą w dolnej części krawędzi. Przedstawiony za pomocą istotnych cech zestaw wsporczy i mocujący, zwłaszcza do mocowania brodzików- i wanien kąpielowych oraz ich osłon przynosi zarówno dla instalatora, jak i producenta tych urządzeń znaczne korzyści. W przypadku instalowania brodzików i wanien kąpielowych ta korzyść to znaczne ułatwienie podczas mocowania tych urządzeń w łazience do ścian i podłoża, które wynika z maksymalnego zmniejszenia ilości operacji potrzebnych do zamontowania tych urządzeń wraz z osłonami. Natomiast dla producenta brodzików i wanien ten zestaw ma wpływ na zwiększenie jego mocy produkcyjnych ze względu na znaczne uproszczenie konstrukcji elementów potrzebnych do mocowania. Przykład użytecznego wykorzystania istotnych cech wynalazku, przedstawiony jest na rysunku, na którym fig. 1 w rzucie perspektywicznym pokazuje zamocowany narożny brodzik kąpielowy wraz z jego osłoną na tle ściany w łazience, fig. 2 - fragment zamocowania tego brodzika do ściany w widoku bocznym, fig. 3 - fragment zamocowania wanny w widoku bocznym, fig. 4 - fragment mocowania krawędzi brodzika lub wanny z szyną mocującą, fig. 5 - fragment z fig. 4 w widoku od czoła, fig. 6 - widok od czoła elementu dociskającego, fig. 7 - przekrój A-A z fig. 6, fig. 8 - widok boczny połączenia regulowanego elementu wsporczego w wersji przykręcanej połączonego z dolną częścią wanny lub brodzika, fig. 9 - szczegół X w powiększeniu z fig. 8, fig budowę w przekroju wzdłużnym regulowanego elementu wsporczego w wersji przystosowanej do przykręcania lub przyklejania z dolną częścią wanny lub brodzika, fig budowę w przekroju wzdłużnym regulowanego elementu wsporczego w wersji przystosowanej do zatapiania w dolnej części wanny lub brodzika, fig widok boczny na sposób mocowania osłony do dolnej krawędzi brodzika lub wanny w pierwszej wersji mocowania, fig szczegół X w powiększeniu z fig. 12, fig widok od czoła na profilowy element dociskający pokazany na fig. 12, fig przekrój A-A z fig. 14, fig widok boczny na sposób mocowania osłony do dolnej krawędzi brodzika lub wanny w drugiej wersji mocowania, fig szczegół X w powiększeniu z fig. 16, fig widok boczny na profilowy element dociskający pokazany na fig. 16, fig widok na ten element od czoła, fig przekrój wzdłużny A-A z fig. 19, fig widok od czoła na kotew wtapianą w krawędź brodzika lub wanny, fig przekrój A-A z fig. 211 fig przekrój B-B z fig. 21. Przedstawiony przykładowo na rysunku fig. 1 i 2 zestaw do mocowania brodzika 1, a na fig. 3 zestaw do wanny kąpielowej 2 oraz ich osłon 3, zawiera, w zakresie mocowania tych urządzeń kąpielowych do ściany 4 w łazience, przytwierdzaną w znany sposób do tej ściany szynę mocującą 5, pokazaną na fig. 4 i fig. 5. Profil szyny mocującej 5 ma postać, w przekroju poprzecznym, zbliżoną do dużej wydłużonej litery J zawierającej w części górnej 6 skierowany prostopadłe do pionowego jej trzonu 7 wspornik 8, a pod nim, uformowane powyżej środka dwa występy 9, skierowane też prostopadle do trzonu 7, z których każdy jest w kształcie litery L, które skierowane są do siebie krótszymi ramionami 10, tworząc między sobą przestrzeń 11 do przesuwnego osadzenia elementu łączącego 12, w postaci łba 13 śruby 14, która zawiera w części nagwintowanej nakrętkę skrzydełkową 15. Pod tą nakrętką osadzony jest element dociskający 16, pokazany na fig. 6 i fig. 7, o profilu w przekroju wzdłużnym w kształcie łuku, zakończonego na obu końcach 17, 17 1 półkoliście, przy czym dolny koniec 17 1 elementu dociskającego 16 osadzony jest w haczykowo zakończonej części 18 trzonu 7 szyny mocującej 5, a jego górny koniec 17 styka się z wewnętrzną krawędzią 19 wanny 2 lub brodzika 1. Element dociskający 16 w widoku czołowym ma postać prostokątnej płytki z uformowanym centrycznie kształtowym prostokątnym otworem 20 zakończonym z obu stron półkoliście, a szyna mocująca 5

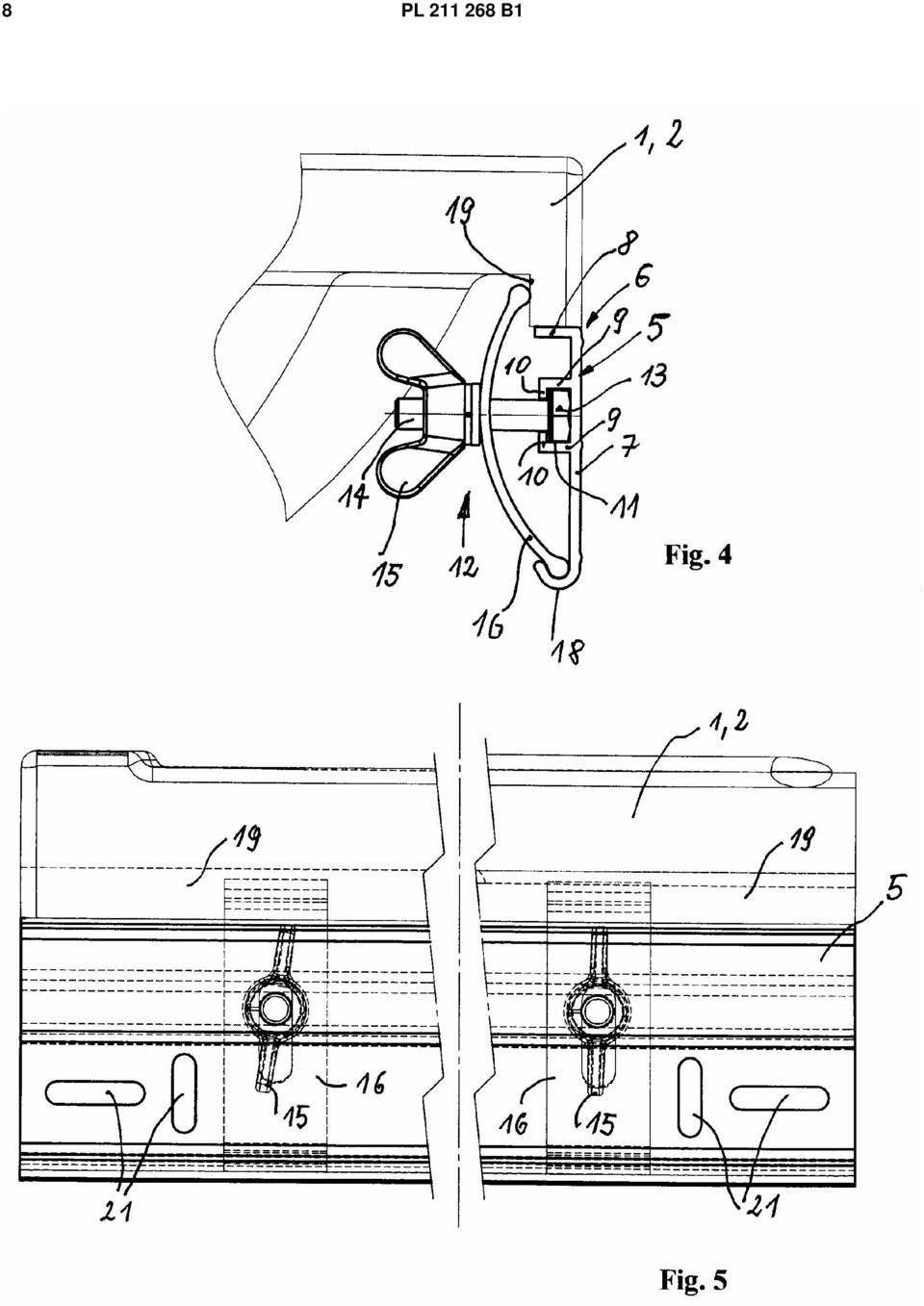

4 4 PL B1 w postaci profilu zawiera pod występami 9 szereg uformowanych przelotowych prostokątnych otworów 21, usytuowanych na przemian równolegle i prostopadle do osi szyny mocującej 5, które służą do mocowania jej do ściany 4. Do podparcia na podłożu 22 łazienki zastosowany jest regulowany element wsporczy 23, pokazany na fig. 8 do 11, przeznaczony do brodzika 1 lub wanny 2. Ma on postać nogi wyposażonej w nakrętkę 24 do regulacji jej wysokości, który zawiera część górną 25 przystosowaną do połączenia z powierzchnia dolną 26 wanny 2 lub brodzika 1 oraz część dolną 27 osadzoną wahliwe w osłonie dolnej 28 nogi. To wahliwe osadzenie uzyskane jest przez uformowane na obwodzie części dolnej 27 koliste wgłębienie 27 1 w które zachodzi, z odpowiednio dobranym luzem L, kolisty występ 27 2 uformowany na wewnętrznym obwodzie wnętrza osłony dolnej 28, co Ilustruje szczegół X. To wahliwe osadzenie ułatwia zamocowanie urządzeń sanitarnych Regulowany element wsporczy 23 cechuje się również tym, że część górna 25 nogi, stanowiąca podporę ma dwie odmiany uformowania. Pierwsza 25 1, pokazana na fig. 8 i fig. 10, zawiera płaską górną powierzchnię 29 połączoną z powierzchnią 26 części spodniej 30 brodzika 1 lub wanny 2 przez przyklejenie, zawiera ona też przelotowe otwory 31 przez które przechodzą śruby mocujące 32 połączone z zaprasowanymi gwintowanymi kotwami 33, pokazanymi na fig. 21 do fig. 23, w części spodniej 31 brodzika 1 lub wanny 2. Druga 25 2 pokazana na fig. 11 zawiera kształtowy występ 34 z kołnierzem 35, co umożliwia zaprasowanym go części spodniej 30 brodzika 1 lub wanny 2. Natomiast zamocowanie osłony 3 do brodzika 1 lub wanny 2 w zestawie, będącym przedmiotem wynalazku, pokazane jest na fig. 12 i fig. 16 w dwóch odmianach wykonania. Utworzone jest ono przez połączenie dociskające 36 składające się z profilowego elementu dociskającego 36 1 lub 36 2 dociskające krawędź 37 osłony 3 do dolnej krawędzi 38 brodzika 1 lub wanny 2, zamocowanego pomiędzy łbem śruby 39 wkręconej w zatopioną kotew 33 w dolnej krawędzi 38 brodzika 1 lub wanny 2. Profilowy element dociskający 36 1 pokazany na fig. 15 i 16, stanowiący pierwszą jego odmianę wykonania, wykonany jest z sprężynującej blachy i ma postać w przekroju poprzecznym zbliżoną do odwróconej małej litery j (bez kropki), która w części środkowej 40 posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, który pod uskokiem uformowany ma przelotowy podłużny otwór 41 przez który przechodzi wkręt mocujący 39 połączony z zatopioną kotwą 33 w dolnej części krawędzi 38. Profilowy element dociskający 36 2 w drugiej odmianie wykonania, pokazany na fig. 18 do 20, wykonany jest z elastycznego tworzywa i ma postać w przekroju poprzecznym zbliżoną do odwróconej małej litery j (bez kropki), która w części środkowej 41 posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, którego dłuższe krawędzie 42 mają uformowane, biegnące wzdłużnie z jednej strony wystające żebra 43, który pod uskokiem uformowany ma przelotowy podłużny otwór 44 przez który przechodzi wkręt 39 połączony z zatopioną kotwą 33 w dolnej części krawędzi 38 brodzika 1 lub wanny 2. Zestaw wsporczy i mocujący, zwłaszcza do mocowania brodzików i wanien oraz ich osłon, według istotnych cech wynalazku przedstawiony w opisanym przykładzie wykonania, nie wyczerpuje wszystkich możliwych jego odmian realizacji. Ten szczegółowy opis przykładu wykonania nie powinien być interpretowany jako ograniczający jego ideę wynalazczą. Dla znawcy z dziedziny, do której należy wynalazek jest oczywiste, że może on być poddany wielu modyfikacjom, które nie będą zbyt odległe od istotnych cech wynalazku i nie doprowadzą do umniejszenia osiąganych przez niego efektów technicznych, użytkowych i ekonomicznych. Zastrzeżenia patentowe 1. Zestaw wsporczy i mocujący do urządzeń sanitarnych, zwłaszcza brodzików- i wanien kąpielowych w łazience do jej podłoża i ściany oraz ich osłon, w którym zarówno brodzik, jak i wanna posiada biegnącą dookoła krawędź przystosowaną do połączenia ze ścianą łazienki poprzez szynę mocującą, zamocowaną na ścianie, a podstawa brodzika lub wanny podparta jest na podłożu łazienki za pomocą regulowanych elementów wsporczych, znamienny tym, że profil szyny mocującej (5) ma postać, w przekroju poprzecznym, zbliżoną do dużej wydłużonej litery J, zawierającej w części górnej (6) skierowany prostopadle do pionowego trzonu (7) wspornik (8), a pod nim, uformowane powyżej środka dwa występy (9), skierowane też prostopadle do trzonu, z których każdy jest w kształcie litery L,

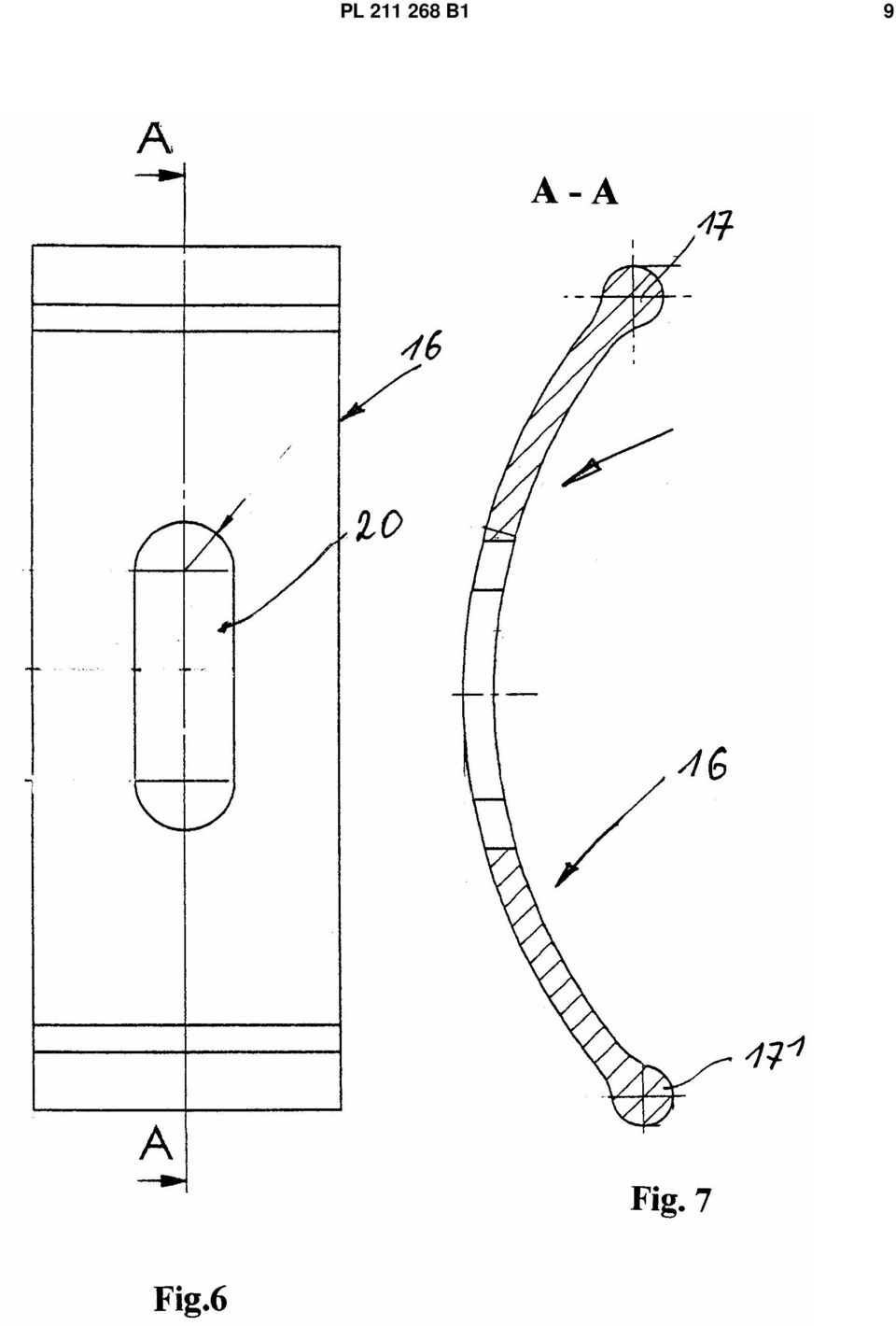

5 PL B1 5 które skierowane są do siebie krótszymi ramionami (10), tworząc między sobą przestrzeń (11) do przesuwnego osadzenia elementu łączącego (12), korzystnie w postaci łba (13) śruby (14), która zawiera w części nagwintowanej nakrętkę (15), pod którą osadzony jest element dociskający (16), o profilu w przekroju wzdłużnym w kształcie łuku, zakończonego na obu końcach (17, 17 1 ) półkoliście, przy dolny koniec (17 1 ) elementu dociskającego (16) osadzony jest w haczykowo zakończonej części trzonu (18), a jego górny koniec (17) styka się z wewnętrzną krawędzią (19) wanny (2) lub brodzika (1), zaś regulowany element wsporczy (23) ma postać nogi wyposażonej w nakrętkę (24) do regulacji jej wysokości, który zawiera część górną (25) przystosowaną do połączenia z powierzchnią dolną (26) wanny (2) lub brodzika (1) oraz część dolną (27) osadzoną w podstawie dolnej nogi (28), zaś zmocowanie osłony (3) do brodzika (1) lub wanny (2) utworzone jest przez połączenie dociskające (36) składające się z profilowego elementu dociskającego (36 1, 36 2 ) dociskającego krawędź (37) osłony (3) do dolnej krawędzi (38) brodzika (1) lub wanny (2), zamocowanego pomiędzy łbem śruby (39) wkręconej w zatopioną kotew (33) w dolnej krawędzi (38) brodzika lub wanny. 2. Zestaw według zastrz. 1, znamienny tym, że profilowy element dociskający (16) w widoku czołowym ma postać prostokątnej płytki z uformowanym centrycznie kształtowym prostokątnym otworem (20) zakończonym z obu stron półkoliście. 3. Zestaw według zastrz. 1, znamienny tym, że szyna mocująca (5) w postaci profilu zawiera pod występami (9) szereg uformowanych przelotowych prostokątnych otworów (21) usytuowanych na przemian równolegle i prostopadle do osi szyny mocującej (5). 4. Zestaw według zastrz. 1, znamienny tym, że nakrętka (15) ma postać korzystnie nakrętki skrzydełkowej. 5. Zestaw według zastrz. 1, znamienny tym, że regulowany element wsporczy (23) w części górnej (25 1 ), stanowiącej podporę zawiera płaską górną powierzchnię (29) połączoną z powierzchnią części spodniej (30) brodzika (1) lub wanny (2) przez przyklejenie. 6. Zestaw według zastrz. 5, znamienny tym, że regulowany element wsporczy (23) w części górnej (25 1 ), stanowiącej podporę zawiera też przelotowe otwory (31) przez które przechodzą śruby mocujące (32) połączone z zaprasowanymi gwintowanymi kotwami (33) w części spodniej (30) brodzika (1) lub wanny (2). 7. Zestaw według zastrz. 1, znamienny tym, że regulowany element wsporczy (23) w części górnej (25 1 ), stanowiącej podporę zawiera kształtowy występ (29) z kołnierzem (30) zaprasowanym w części spodniej (30) brodzika (1) lub wanny (2). 8. Zestaw według zastrz. 1, albo 5, albo 6, albo 7, znamienny tym, że część dolna (27) regulowanego elementu wsporczego (23) osadzona jest wahliwie i obrotowo w podstawie dolnej (28). 9. Zestaw według zastrz. 1, znamienny tym, że profilowy element dociskający (36 1 ) do łączenia z krawędzią osłony (37) brodzika (1) lub wanny (2) wykonany jest z sprężynującej blachy i ma postać w przekroju poprzecznym zbliżoną do małej litery j (bez kropki), która w części środkowej (40) posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, który pod uskokiem uformowany ma przelotowy podłużny otwór (41). 10. Zestaw według zastrz. 1, znamienny tym, że profilowy element (36 2 ) do łączenia z krawędzią osłony (37) brodzika (1) lub wanny (2) wykonany jest z elastycznego tworzywa i ma postać w przekroju poprzecznym zbliżoną do małej litery j (bez kropki), która w części środkowej posiada uformowany uskok przechodzący następnie w fragment uformowany po dużym łuku, który zakończony jest półkoliście, natomiast w widoku bocznym ma postać prostokąta, którego dłuższe krawędzie (42) maja uformowane, biegnące wzdłużnie z jednej strony wystające żebra (43) i który pod uskokiem uformowany ma przelotowy podłużny otwór (44).

6 6 PL B1 Rysunki

7 PL B1 7

8 8 PL B1

9 PL B1 9

10 10 PL B1

11 PL B1 11

12 12 PL B1

13 PL B1 13

14 14 PL B1

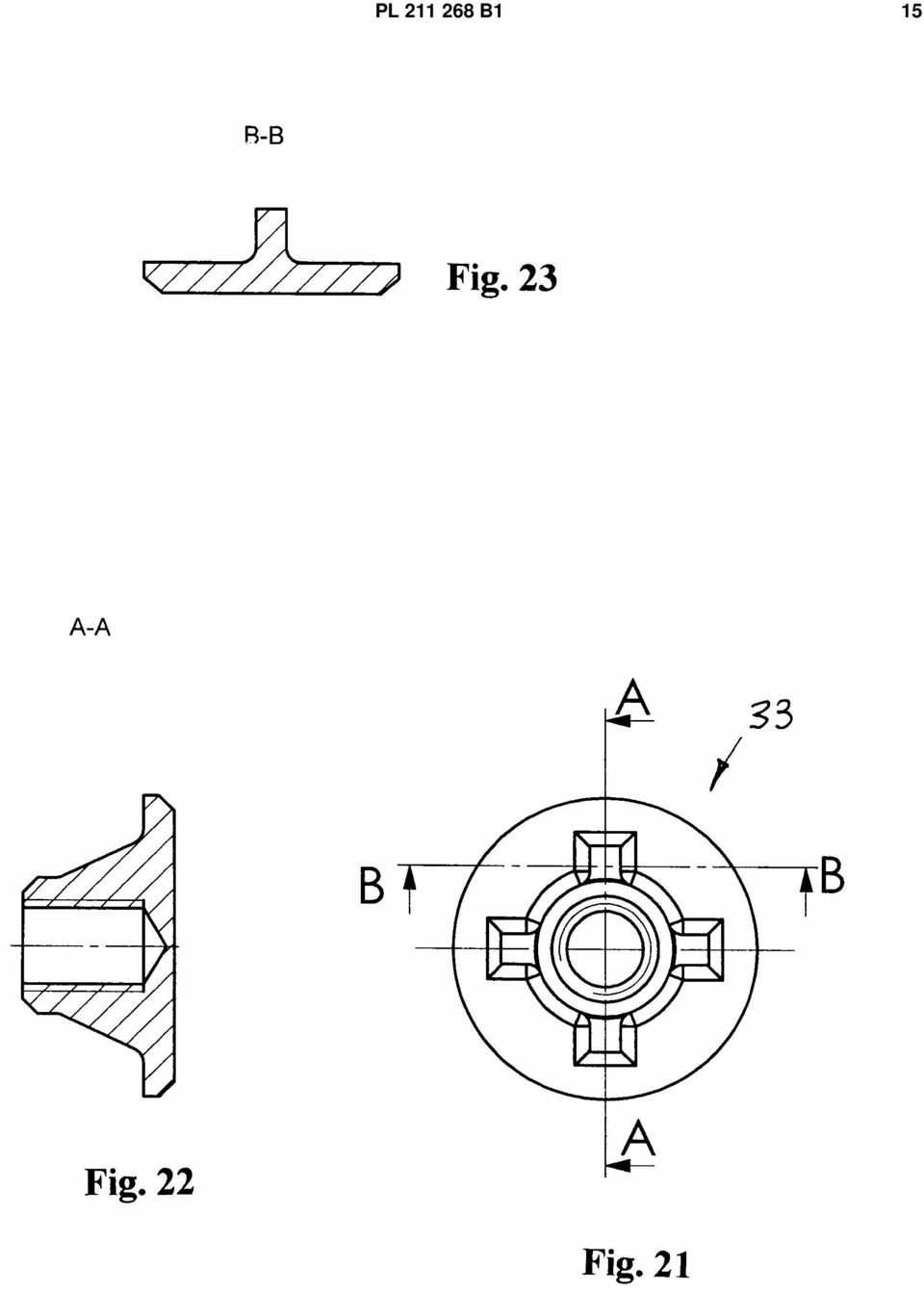

15 PL B1 15

16 16 PL B1 Departament Wydawnictw UP RP Cena 4,92 zł (w tym 23% VAT)
