IMPRESJE. Style 45. panel kabinowy, stal szlachetna, wzory blachy

Transkrypt

1 B D

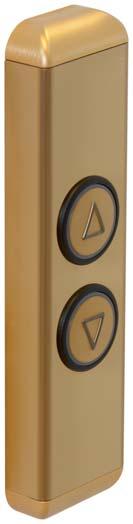

2 MPRESJE Style Seria produkcyjna Typu jest ogniwem łączącym wielkoformatowy Typ 50 i smukły Typ 42. Seria ta powiększa paletę produktów przycisków i wyświetlaczy poprzez kolejny produkt wielkościowy. W przypadku, jeśli Typ 50 byłby zbyt masywny a Typ 42-niepozorny, Typ mógłby okazać się akurat właściwym rozwiązaniem. Szczególną uwagę przywiązano tutaj do jakości, różnorodności i indywidualności. Przegląd Typu features: Dowolna możliwość kombinacji między materiałem płytek przycisków, materiałem obudowy i oznaczeniem proponuje dużo swobody działania dla indywidualnych wyglądów paneli. Obszernym wydaje się ksztaltowanie poszczególnych płytek przycisków w wersji ośmiooznaczeniowej. Zgodne z DN oznaczenia płytek przycisków stoją do dyspozycji jako znaki i symbole lub jako specyficzne symbole dla klientów. Pomimo niewielkiej glębokości zabudowy mm kształt obudowy jest bardzo zwarty. Dla oświetlenia (potwierdzenia) przycisków i wyswietlaczy stoi do dyspozycji sześć -barw podświetlanych (czerwony, niebieski, zielony, żółty, pomarańczowy, biały). W zależności od celu zastosowania możliwe jest użycie potwierdzenia dźwiękowego poprzez ewen. osadzenie brzęczyka. Trzy różne rodzaje podłączeń dla przewodów elektronicznych: zaciski śrubowe, zaciski DC, wtyczka Micro-Match. Wszystkie komponenty przygotowane są do magistrali bus; możliwe jest również podłączenie do Bus-Panel SCHAEFER. Zabudowa w płytach czołowych o grubości 1 mm - 11 mm. Proste i szybkie mocowanie przy pomocy nakrętek z masy plastycznej. Aktualizacja / 12/25 panel kabinowy, stal szlachetna, wzory blachy REWZJA a 5.2 natynkowa kaseta wezwań SMPLE, stal szlachetna TiN natynkowa kaseta wezwań SMPLE, stal szlachetna, z włącznikem kluczykow KS i wskaźnikem P 50

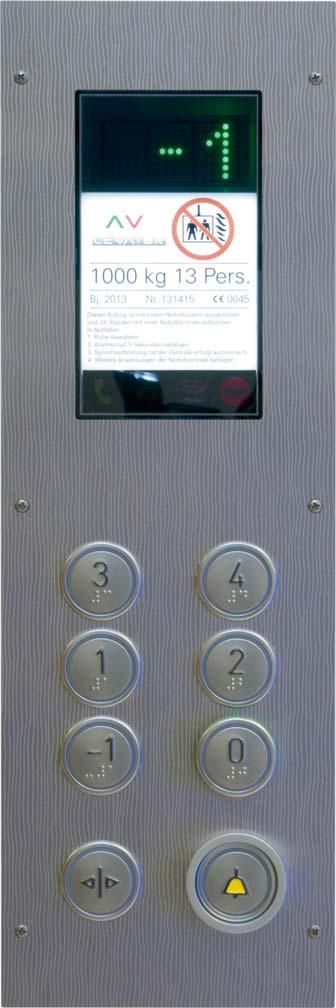

3 NSPRACJE Style Różnorodność obudów i wariantów płytek umożliwiają szerokie możliwości kombinacji. stal szlachetna, matowy, neutralny stal szlachetna, TiN, matowy, ażurowe, białe półprzeźroczyste wypełnienie, dotykowy, Braille wytłaczana stal szlachetna, czarny, ażurowe, białe półprzeźroczyste wypełnienie stal szlachetna, TiN, Hairline, neutralny B Q obudowa: stal szlachetna, matowy płytki przycisków: stal szlachetna, matowy oznaczenie: neutralny stal szlachetna, matowy, wytłaczana, Braille wytłaczana stal szlachetna, TiN, matowy, laser stal szlachetna, matowy, grawerowany (wypełniony czerwony) stal szlachetna, TiN, matowy, grawerowany (wypełniony czarny) stal szlachetna, czarny, grawerowany (wypełniony biały) D Q obudowa: stal szlachetna, matowy płytki przycisków: stal szlachetna, matowy oznaczenie: neutralny D R obudowa: stal szlachetna, matowy płytki przycisków: stal szlachetna, matowy oznaczenie: grawerowany (wypełniony czarny) stal szlachetna, czarny, grawerowany (wypełniony biały) stal szlachetna, polerowany, neutralny stal szlachetna, matowy, ażurowe, żółte, półprzeźroczyste wypełnienie stal szlachetna, matowy, ażurowe, czarne wypełnienie, dotykowy, Braille wytłaczana B R obudowa: stal szlachetna, matowy płytki przycisków: stal szlachetna, matowy oznaczenie: neutralny poliwęglan, przeźroczysty poliwęglan, czerwony poliwęglan, zielony D Q obudowa: stal szlachetna, matowy płytki przycisków: poliwęglan, przeźroczysty oznaczenie: film (negatyw) Aktualizacja / 12/25 REWZJA a 5.3

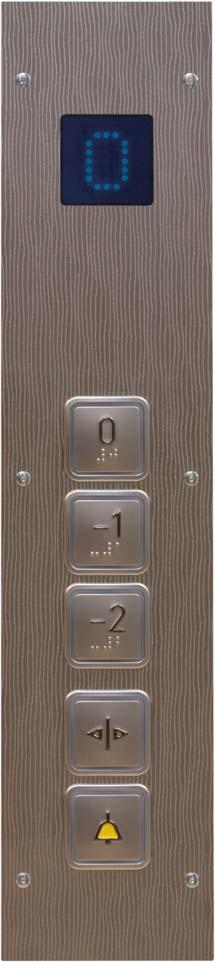

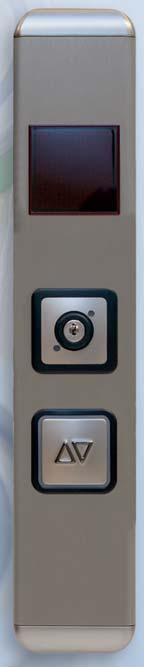

4 OBUDOWY STYLE Q Obudowy Style, kwadratowy opcjonalnie obudowa zabezpieczona przed działaniem wody. Obudowa 40 Zgodność z normą CLASS B Q V V CLASS 1 REWZJA a Aktualizacja / 12/ KOD MATERAŁU OBUDOWY P-black 04 Cr-p, chrom, polerowany 05 Cr-m, chrom, matowy 40 stal szlachetna, matowy ZGODNOŚĆ Z NORMĄ 00 Class 0 Class 1 + PX3 (zabezpieczenie przed działaniem wody)

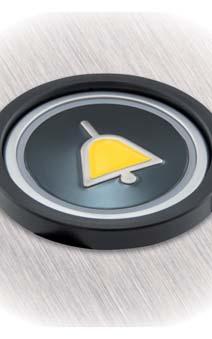

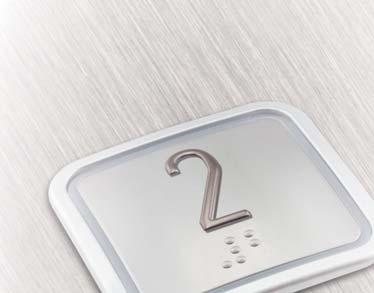

5 PŁYTK PRZYCSKÓW / PŁYTK B Q Płytki przycisków Przycisk, kwadratowy neutralny grawerowane (wypełniony czarny, opcjonalnie inną farbą RAL) wysokość znaków 10 mm zaczernione laserem wysokość znaków 10 mm ażurowe, czarne (czarne wypełnienie) wysokość znaków 10 mm (min. 5 mm) ażurowe, opal (białe półprzeźroczyste wypełnienie) wysokość znaków 10 mm (min. 5 mm) ażurowe, żółte (żółte lub żółte półprzeźroczyste wypełnienie) symbol wezwania alarmowego, wytłaczana (zaczernione laserem / polerowane), Braille wytłaczana wysokość znaków 15 mm wysokość symboli 18 mm ażurowe, opal (białe półprzeźroczyste wypełnienie, dotykowy), Braille wytłaczana wysokość znaków 15 mm, z Braille wysokość symboli 18 mm, bez Braille ażurowe, czarne (czarne wypełnienie, dotykowy), Braille wytłaczana wysokość znaków 15 mm, z Braille wysokość symboli 18 mm, bez Braille Aktualizacja / 12/25 KOD MATERAŁÓW PŁYTEK PRZYCSKÓW stal szlachetna, matowy 05 stal szlachetna, TiN, polerowany 09 AlMg1 EV1, srebro 13 barwa RAL zgodnie z życzeniem stal szlachetna, TiN, matowy 06 stal szlachetna, TiN, Hairline 10 RAL 90 biały stal szlachetna, czarny 07 stal szlachetna, szczotkowany 11 RAL 3000 czerwony 04 stal szlachetna, polerowany 08 AlMg3 EV6, czarny 12 RAL 68 zielony REWZJA a 5.5

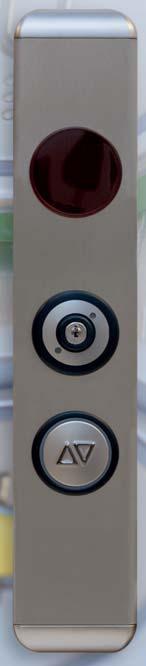

6 OBUDOWY STYLE R Obudowy Style, okrągły Obudowy zabezpieczenie przed działaniem wody / wandaloodporny dostępny wkrótce CLASS CLASS REWZJA a Aktualizacja / 12/ KOD MATERAŁU OBUDOWY P-black 00 Class 0 04 Cr-p, chrom, polerowany 05 Cr-m, chrom, matowy 40 stal szlachetna, matowy ZGODNOŚĆ Z NORMĄ Class 1 + PX3 (zabezpieczenie przed działaniem wody)

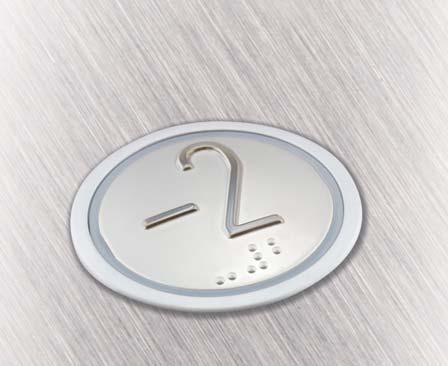

7 PŁYTK PRZYCSKÓW / PŁYTK B R Płytki przycisków Przycisk, okrągły neutralny grawerowane (wypełniony czarny, opcjonalnie inną farbą RAL) wysokość znaków 10 mm zaczernione laserem wysokość znaków 10 mm ażurowe, czarne (czarne wypełnienie) wysokość znaków 10 mm (min. 5 mm) ażurowe, opal (białe półprzeźroczyste wypełnienie) wysokość znaków 10 mm (min. 5 mm) ażurowe, żółte (żółte lub żółte półprzeźroczyste wypełnienie) symbol wezwania alarmowego, wytłaczana (zaczernione laserem / polerowane), Braille wytłaczana wysokość znaków 15 mm wysokość symboli 18 mm ażurowe, opal (białe półprzeźroczyste wypełnienie, dotykowy), Braille wytłaczana wysokość znaków 15 mm, z Braille wysokość symboli 18 mm, bez Braille ażurowe, czarne (czarne wypełnienie, dotykowy), Braille wytłaczana wysokość znaków 15 mm, z Braille wysokość symboli 18 mm, bez Braille Aktualizacja / 12/25 KOD MATERAŁÓW PŁYTEK PRZYCSKÓW stal szlachetna, matowy 05 stal szlachetna, TiN, polerowany stal szlachetna, TiN, matowy 06 stal szlachetna, TiN, Hairline 09 AlMg1 EV1, srebro 10 RAL 90 biały 13 barwa RAL zgodnie z życzeniem REWZJA a stal szlachetna, czarny 04 stal szlachetna, polerowany 07 stal szlachetna, szczotkowany 08 AlMg3 EV6, czarny 11 RAL 3000 czerwony 12 RAL 68 zielony 5.7

8 B Q / R V Przycisk, kwadratowy / okrągły, V część dystansowa + nakrętka Grubość płyty czołowej do 6 mm z częścią dystansową, od 6 mm bez części dystansowej Technika przyłączeniowa AWG mm2 AWG mm2 taśma płaska Element przełączający łącznik migowy, 1 zestyk zwierny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W łącznik migowy, 1 zestyk przełączny U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W Skok 1.5 mm Potwierdzenie Minimalna głębokość zabudowy mm. Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus opcjonalnie U = 30 V V DC = 40 ma opcjonalnie: brzęczyk (osadzenie w doposażeniu) = 10 ma. 5.5 / 5.7 Widok z tyłu RASTER opcjonalnie: brzęczyk Aktualizacja / 12/25 Schemat połączeń C NO NC C NO L2 L1 potrzebne miejsce na powiązanie 3.2 REWZJA a opcjonalnie: brzęczyk BR L2 C L1 NO R

9 B Q / R X Przycisk, kwadratowy / okrągły, X część dystansowa + nakrętka Grubość płyty czołowej do 6 mm z częścią dystansową, od 6 mm bez części dystansowej Technika przyłączeniowa AWG mm2 AWG mm2 taśma płaska Element przełączający łącznik migowy, 1 zestyk zwierny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W łącznik migowy, 1 zestyk przełączny U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W Skok 1.5 mm Potwierdzenie Minimalna głębokość zabudowy mm. Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus opcjonalnie U = 30 V V DC = 40 ma opcjonalnie: brzęczyk (osadzenie w doposażeniu) = 10 ma. 5.5 / 5.7 Widok z tyłu RASTER opcjonalnie: brzęczyk Schemat połączeń C NO NC C NO L2 L1 potrzebne miejsce na powiązanie 3.2 Aktualizacja / 12/25 opcjonalnie: brzęczyk L2 C L1 NO R REWZJA a 5.9

10 B Q / R V bishade Przycisk, kwadratowy / okrągły, V, potwierdzenie dwustopniowe stałe podświetlenie częściowe natężenie światła B Q bishade Grubość płyty czołowej Technika przyłączeniowa część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej mm mm2 potwierdzenie pełne natężenie światła B R bishade Element przełączający Skok Stałe podświetlenie łącznik migowy, 1 zestyk zwierny / 1 zestyk przełączny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W 1.5 mm częściowe natężenie światła 8 8 Minimalna głębokość zabudowy mm. Potwierdzenie opcjonalnie U = 30 V V DC = 10 ma pełne natężenie światła 8 8 Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus. 5.5 / 5.7 opcjonalnie U = 30 V V DC = ma Widok z tyłu RASTER Aktualizacja / 12/25 Schemat połączeń + _ C NO NC C NO L2 L1 R REWZJA a BR

11 B Q / R X bishade Przycisk, kwadratowy / okrągły, X, potwierdzenie dwustopniowe stałe podświetlenie częściowe natężenie światła B Q bishade Grubość płyty czołowej Technika przyłączeniowa część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej mm mm2 4 2 potwierdzenie pełne natężenie światła B R bishade Element przełączający Skok Stałe podświetlenie łącznik migowy, 1 zestyk zwierny / 1 zestyk przełączny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W 1.5 mm częściowe natężenie światła 8 8 Minimalna głębokość zabudowy mm. Potwierdzenie opcjonalnie U = 30 V V DC = 10 ma pełne natężenie światła 8 8 Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus. 5.5 / 5.7 opcjonalnie U = 30 V V DC = ma Widok z tyłu RASTER Schemat połączeń + _ C NO NC C NO L2 L1 R Aktualizacja / 12/25 REWZJA a 5.11

12 B Q / R V bicolour Przycisk, kwadratowy / okrągły, V, potwierdzenie dwubarwne stałe podświetlenie potwierdzenie Grubość płyty czołowej Technika przyłączeniowa część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej mm mm2 B Q bicolour B R bicolour Element przełączający Skok Stałe podświetlenie łącznik migowy, 1 zestyk zwierny / 1 zestyk przełączny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W 1.5 mm 5 5 Minimalna głębokość zabudowy mm. Potwierdzenie opcjonalnie U = 30 V V DC = ma 5 5 Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus. 5.5 / 5.7 opcjonalnie U = 30 V V DC = ma Widok z tyłu RASTER Aktualizacja / 12/25 Schemat połączeń + _ C NO NC C NO L2 L1 R REWZJA a BR

13 B Q / R X bicolour Przycisk, kwadratowy / okrągły, X, potwierdzenie dwubarwne stałe podświetlenie potwierdzenie Grubość płyty czołowej Technika przyłączeniowa część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej mm mm2 B Q bicolour B R bicolour Element przełączający Skok Stałe podświetlenie łącznik migowy, 1 zestyk zwierny / 1 zestyk przełączny U-przełączania = 30 V DC -przełączania = 2 A DC P-przełączania = 60 W U-przełączania = 120 V AC / 30 V DC -przełączania = 3 A AC / 2 A DC P-przełączania = 150 VA / 60 W 1.5 mm 5 5 Minimalna głębokość zabudowy mm. Potwierdzenie opcjonalnie U = 30 V V DC = ma 5 5 Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus. 5.5 / 5.7 opcjonalnie U = 30 V V DC = ma Widok z tyłu RASTER R Schemat połączeń + _ C NO NC C NO L2 L1 Aktualizacja / 12/25 REWZJA a 5.13

14 PŁYTK D Q Płytki Wskaźnik, kwadratowy neutralny zaczernione laserem / grawerowane (wypełniony czarny, opcjonalnie inną farbą RAL) wysokość znaków 10 mm ażurowe, opal (białe półprzeźroczyste wypełnienie) wysokość znaków 10 mm (min. 5 mm) Pozostałe materiały płytek Kwadratowy, 33,5 33,5 mm Film (pozytyw, negatyw, barwny) wysokość znaków 18 mm wysokość symboli 27 mm Składowe barwy podstawowej dla barwnego filmu RAL-numer koloru zgodnie ze wzorem R 3.8 kg 33.5 (-0.1/0) REWZJA a Aktualizacja / 12/ KOD MATERAŁU PŁYTK stal szlachetna, matowy stal szlachetna, TiN, matowy stal szlachetna, czarny 20 poliwęglan, przeźroczysty 21 poliwęglan, czerwony 22 poliwęglan, zielony

15 PŁYTK D R Płytki Wskaźnik, okrągły neutralny zaczernione laserem / grawerowane (wypełniony czarny, opcjonalnie inną farbą RAL) wysokość znaków 10 mm ażurowe, opal (białe półprzeźroczyste wypełnienie) wysokość znaków 10 mm (min. 5 mm) Pozostałe materiały płytek Kwadratowy, ø 33,5 mm Film (pozytyw, negatyw, barwny) wysokość znaków 18 mm wysokość symboli 27 mm Składowe barwy podstawowej dla barwnego filmu RAL-numer koloru zgodnie ze wzorem kg 33.5 (-0.1/0) Aktualizacja / 12/25 KOD MATERAŁU PŁYTK stal szlachetna, matowy stal szlachetna, TiN, matowy stal szlachetna, czarny 20 poliwęglan, przeźroczysty 21 poliwęglan, czerwony 22 poliwęglan, zielony REWZJA a 5.15

16 D Q / R X Wskaźnik, kwadratowy / okrągły Grubość płyty czołowej część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej Technika przyłączeniowa AWG 0.1 mm2 AWG mm2 taśma płaska Potwierdzenie opcjonalnie opcjonalnie: brzęczyk (osadzenie w doposażeniu) U = 30 V V DC = 40 ma = 10 ma Minimalna głębokość zabudowy mm. Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus / 5.15 Widok z tyłu RASTER opcjonalnie: brzęczyk kg kg Aktualizacja / 12/25 Schemat połączeń L2 L1 potrzebne miejsce na powiązanie 3.2 REWZJA a opcjonalnie: brzęczyk L2 L1 R

17 D Q / R X Wskaźnik, kwadratowy / okrągły Grubość płyty czołowej część dystansowa + nakrętka do 6 mm z częścią dystansową, od 6 mm bez części dystansowej Technika przyłączeniowa AWG 0.1 mm2 AWG mm2 taśma płaska Potwierdzenie opcjonalnie opcjonalnie: brzęczyk (osadzenie w doposażeniu) U = 30 V V DC = 40 ma = 10 ma Minimalna głębokość zabudowy mm. Podłączenie możliwe do SP-Bus. Bus Systems / SCHAEFER Panel-Bus / 5.15 Widok z tyłu RASTER opcjonalnie: brzęczyk Schemat połączeń L2 L1 potrzebne miejsce na powiązanie 3.2 Aktualizacja / 12/25 opcjonalnie: brzęczyk L2 L1 R REWZJA a 5.17

18 AKCESORA STYLE Podkładka Style, kwadratowa / okrągła Podkładka Style, kwadratowa Podkładka, kwadratowa tworzywo sztuczne (PC), RAL 68 zaciśnięta pomiędzy przycisk i płytę czołową Funkcja oznaczenie wyjścia z budynku Kombinacja z B Q Zgodność z normą R R 6.15 Podkładka Style, okrągła Podkładka, okrągła tworzywo sztuczne (PC), RAL 68 zaciśnięta pomiędzy przycisk i płytę czołową Funkcja oznaczenie wyjścia z budynku Kombinacja z B R Zgodność z normą REWZJA a Aktualizacja / 12/

19 AKCESORA STYLE Rozeta Style, kwadratowa / okrągła Rozeta Style, kwadratowa P-Cr P-black Rozeta, kwadratowa Funkcja Kombinacja z P-Cr, tworzywo sztuczne chromowane P-black, tworzywo sztuczne czarne P-yellow, tworzywo sztuczne żółte (RAL 11) zaciśnięta pomiędzy przycisk i płytę czołową ochrona przed przypadkowym użyciem B Q P-yellow R R P-Cr Rozeta Style, okrągła P-black P-yellow Rozeta, okrągła Funkcja Kombinacja z P-Cr, tworzywo sztuczne chromowane P-black, tworzywo sztuczne czarne P-yellow, tworzywo sztuczne żółte (RAL 11) zaciśnięta pomiędzy przycisk i płytę czołową ochrona przed przypadkowym użyciem B R Aktualizacja / 12/ REWZJA a 5.19

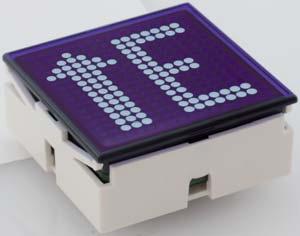

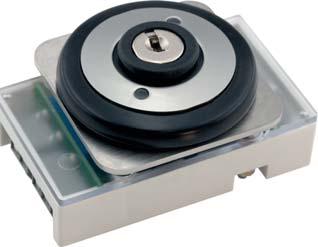

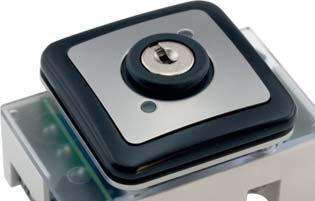

20 MAMY PASUJĄCE... WYSWETLACZE DOT MATRX DSPLAY DMD DMD Design P 50 Q DMD Design P 50 R POLA ŚWETLNE WSKAŹNK P 50 Q / R P 50 Q P 50 R WYSWETLACZE TFT 3.2" WŁĄCZNK KLUCZYKOWY KS Q / R REWZJA a Aktualizacja / 12/ Dostępny wkrótce. Włącznik kluczykowy KS V

21 KOD MATERAŁU Style Typ Forma Przyłącze Dodatek B D KS Przycisk Wskaźnik Włącznik kluczykowy Q R kwadratowa okrągła V X z mostkiem N0-L1 + 1 zestyk przełączny bez mostkiem N0-L1 + 1 zestyk przełączny Su Ronis [1] z brzęczykem z okrągłym cylindrem Ronis Style napięcie przykład: tabliczka znamionowa B Q V Su V 0 V bez V 30 V [1] V Obudowa Płytki przycisków / Płytka Zgodność z normą barwa P-black 00 bez 00 Class 0 00 bez 04 Cr-p, chrom, polerowany 05 Cr-m, chrom, matowy 40 stal szlachetna, matowy stal szlachetna, matowy stal szlachetna, TiN, matowy stal szlachetna, czarny 04 stal szlachetna, polerowany 05 stal szlachetna, TiN, polerowany 06 stal szlachetna, TiN, Hairline 07 stal szlachetna, szczotkowany Class 1 + PX3 (zabezpieczenie przed działaniem wody) 10 czerwony 20 niebieski 30 zielony 40 biały 50 żółte barwa (bishade) 2b niebieski 3b zielony 4b biały 08 AlMg3 EV6, czarny 09 AlMg1 EV1, srebro 10 RAL 90, biały 11 RAL 3000, czerwony 12 RAL 68, zielony 13 barwa RAL zgodnie z życzeniem 20 poliwęglan, przeźroczysty 21 poliwęglan, czerwony barwa (bicolour) 13 czerwony / zielony 31 zielony / czerwony 23 niebieski / zielony 42 biały / niebieski Aktualizacja / 12/25 [1] tylko KS TiN = pokryta tytan-azotyn 22 poliwęglan, zielony REWZJA a 5.21

22 REWZJA a Aktualizacja / 12/
