Kasety wezwa Kasety wezwań III III
|
|
- Gabriela Wieczorek
- 5 lat temu
- Przeglądów:
Transkrypt
1 Kasety wezwań 4.1
2 SZYBKI MONTAŻ Płyta czołowa 110 V2A, 2 mm Opcjonalnie Inne materiały Szybki montaż (ryglowanie zaciskowe) W zestawie klucz inbusowy 1,5 mm... 2,5 mm Opcjonalnie Inne grubości ścianki dostępne są na życzenie Wycięcie ø L4 = -84 L3 = Przykładowe długości płyt czołowych n L3 L4 Various Pomoce montażowe IX IX n = Ilość = n x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII
3 SZYBKI MONTAŻ Płyta czołowa 72 V2A, 2 mm Opcjonalnie Inne materiały Szybki montaż (ryglowanie zaciskowe) W zestawie klucz inbusowy 1,5 mm... 2,5 mm Opcjonalnie Inne grubości ścianki dostępne są na życzenie Wycięcie ø L4 = -45 L3 = Przykładowe długości płyt czołowych n L3 L4 Various Pomoce montażowe IX IX n = Ilość = n x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII
4 SZYBKI MONTAŻ PSILO N Płyta czołowa 135 V2A, 2 mm Opcjonalnie Inne materiały Szybki montaż (ryglowanie zaciskowe) W zestawie klucz inbusowy 1,5 mm... 2,5 mm Opcjonalnie Inne grubości ścianki dostępne są na życzenie R Wycięcie ø L4 = -112 L3 = Przykładowe długości płyt czołowych n L3 L4 Various Pomoce montażowe IX IX n = Ilość = (n + 1) x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII
5 SZYBKI MONTAŻ PSILO N Płyta czołowa 72 V2A, 2 mm Opcjonalnie Inne materiały Szybki montaż (ryglowanie zaciskowe) W zestawie klucz inbusowy 1,5 mm... 2,5 mm Opcjonalnie Inne grubości ścianki dostępne są na życzenie 72 R Wycięcie ø L4 = -73 L3 = Przykładowe długości płyt czołowych n L3 L4 Various Pomoce montażowe IX IX n = Ilość = (n + 1) x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII
6 ALUMINIOWY PROFIL PUSZKI Puszka 1-rzędowa dla płyty czołowej x Koncówka na przewody mm Regulowany kątownik 1 x Zaślepki Budowa puszki Profi l aluminiowy, 1-rzędowy, Otwory w odstępach rastra 28 mm Aluminiowa część czołowa z koncówkami na przewody/zaślepki i regulowanym kątownikiem Opcjonalne Mocowanie elementów zabudowy do dna puszki przez GP. I: MT 28 I, PT 28 I, ET 28 I, MT 56 I przez GP. II: np. włącznik/przycisk kluczykowy Poprzez regulowany kątownik puszki 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie x Zaślepki Grubość ścianki kabiny 1-8 mm Płyta czołowa Skrajne pole 56 mm Płyta czołowa Wymagana przestrzeń na zakładane elementy Opcjonalnie montaż w puszce przy pomocy Długość aluminiowego profi lu puszki L2 = -32 GP 7556 I GP 7556 II GP 7528 I GP 7528 II GP 7556 I GP 7556 II Skrajne pole 56 mm GP 7528 I GP 7528 II = n x RM n = Ilość RM = Wymiar rastra =
7 ALUMINIOWY PROFIL PUSZKI Płyta czołowa 110 V2A, 2 mm Opcjonalne Inne materiały Aluminiowy profi l, -część czołowa i -kątownik Opcjonalne Do dna puszki Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Poprzez regulowany kątownik puszki 1 mm... 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie mm Wycięcie L4 = -84 L2 = L3 = -28 L5* = -17 L6* = -12 M4 16 Wkręt z łbem stożkowym płaskim M4 DIN *Zależnie od metody Przykładowe długości płyt czołowych n L2 L3 L4 L5 L n = Ilość = n x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII Ukryte połączenie śrubami Połączenie na zatrzask 4.7
8 ALUMINIOWY PROFIL PUSZKI PSILO N Puszka 1-rzędowa dla płyty czołowej mm Regulowany kątownik Budowa puszki Profi l aluminiowy, 1-rzędowy, Otwory w odstępach rastra 28 mm Aluminiowa część czołowa z koncówkami na przewody/zaślepki i regulowanym kątownikiem Poprzez regulowany kątownik puszki 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie 1 x Koncówka na przewody 1 x Zaślepki Grubość ścianki kabiny 1-8 mm Płyta czołowa x Zaślepki Skrajne pole 70 mm Płyta czołowa Wymagana przestrzeń na zakładane elementy Długość aluminiowego profi lu puszki L2 = -60 Skrajne pole 70 mm 4.8 n = Ilość = (n + 1) x RM RM = Wymiar rastra = 28
9 ALUMINIOWY PROFIL PUSZKI PSILO N Płyta czołowa 135 V2A, 2 mm Opcjonalne Inne materiały Aluminiowy profi l, -część czołowa i -kątownik Opcjonalne Do dna puszki Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Poprzez regulowany kątownik puszki 1 mm... 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie R mm Wycięcie L4 = -112 L2 = L3 = -56 L5* = -45 L6* = -40 M4 30 Wkręt z łbem stożkowym płaskim M4 DIN *Zależnie od metody Przykładowe długości płyt czołowych n L2 L3 L4 L5 L n = Ilość = (n + 1) x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII Ukryte połączenie śrubami Połączenie na zatrzask 4.9
10 ZGRZEWANE ŚRUBY Płyty czołowe < 110 V2A, 2 mm Opcjonalne Inne materiały Przy pomocy zgrzewanych na odwrotnej stronie śrub M4 x 20 i nakrętki M4 (samokontr.) 1 mm... mm B1 < 110 Zgrzewane śruby M4 x 20 Nakrętka M4 1 - Wycięcie 5 B3 5 ø 7 maks. 308 L3 = -28 L5 = -14 = Długość płyty czołowej B1 = Szerokość płyty czołowej 4.10 Informacje nt. zgodności z normą VII VII
11 ZGRZEWANE ŚRUBY Płyty czołowe 110 V2A, 2 mm Opcjonalne Inne materiały Przy pomocy zgrzewanych na odwrotnej stronie śrub M4 x 20 i nakrętki M4 (samokontr.) 1 mm... mm B1 _ > 110 Zgrzewane śruby M4 x 20 Nakrętka M4 1-5 Wycięcie B3 5 ø 7 maks. 308 L3 = -28 L5 = = Długość płyty czołowej B1 = Szerokość płyty czołowej Informacje nt. zgodności z normą VII VII
12 PUSZKA METALOWA O ELASTYCZNYCH WYMIARACH Montaż w ościeżnicy 1 x Koncówka na przewody mm Regulowany kątownik Budowa puszki Blacha ocynkowana, 1,5 mm Kątownik aluminiowy Strona czołowa z koncówkami na przewody/zaślepki i regulowanym aluminiowym kątownikiem Opcjonalne Do dna puszki Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Poprzez regulowany kątownik puszki 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie Przykłady śrub 1 x Zaślepki Wycięcie B1 T B3 = B1-18 B2 = B1-20 L4 = -47 L2 = -32 Wymagana przestrzeń na zakładane elementy L3 = -28 L5* = -17 L6* = M mm Grubość futryny 40 *Zależnie od metody Wkręt z łbem stożkowym płaskim M4 DIN 963 Warianty = Długość płyty czołowej B1 = Szerokość płyty czołowej L2 = Długość puszki metalowej B2 = Szerokość puszki metalowej Połączenie na zatrzask Ukryte połączenie śrubami T = Głębokość puszki metalowej Dla montażu do płyty czołowej = 46,5 Dla montażu do puszki = 41, Ukryte połączenie śrubami Połączenie na zatrzask

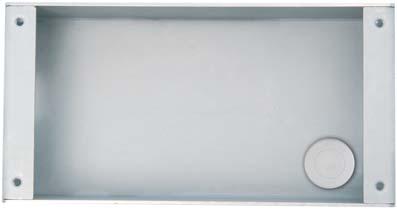

13 PUSZKA METALOWA O ELASTYCZNYCH WYMIARACH Montaż w murze 1 x Koncówka na przewody 1 x Koncówka na przewody Budowa puszki Blacha ocynkowana, 1,5 mm Strona czołowa i dno z przepustem kablowym Opcjonalne Do dna puszki Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Zatynkowanie w podkuciu ściany Niezależna Przykłady śrub 1 x Zaślepki B1 B2 = B1-20 L4 = L2 = -20 Wymagana przestrzeń na zakładane elementy M4 T Warianty Połączenie na zatrzask Ukryte połączenie śrubami = Długość płyty czołowej B1 = Szerokość płyty czołowej L2 = Długość puszki metalowej B2 = Szerokość puszki metalowej T = Głębokość puszki metalowej Dla montażu do płyty czołowej = 46,5 Dla montażu do puszki = 41,5 Ukryte połączenie śrubami Połączenie na zatrzask 4.13
14 PAŁĄK Płyta czołowa 72 V2A, 2 mm Opcjonalne Inne materiały Materiał/zabudowa pałąka Blacha ocynkowana, 1,5 mm Strona czołowa z regulowanym aluminiowym kątownikiem Strona czołowa z przepustem kablowym Opcjonalne Do dna pałąka Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Poprzez regulowany kątownik pałąka 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie mm Wycięcie L4 = -56 L2 = -32 Wymagana przestrzeń 20 na zakładane elementy L3 = -28 L5* = -17 L6* = M Wkręt z łbem stożkowym płaskim M4 DIN *Zależnie od metody Przykładowe długości płyt czołowych n L2 L3 L4 L5 L n = Ilość = n x RM RM = Wymiar rastra = Informacje nt. zgodności z normą VII VII Ukryte połączenie śrubami Połączenie na zatrzask
15 PAŁĄK PSILO N Płyta czołowa 72 V2A, 2 mm Opcjonalne Inne materiały Materiał/zabudowa pałąka Blacha ocynkowana, 1,5 mm Strona czołowa z regulowanym aluminiowym kątownikiem Strona czołowa z przepustem kablowym Opcjonalne Do dna pałąka Montaż płyty czołowej Opcjonalne Ukryte połączenie śrubami, połączenie na zatrzask Poprzez regulowany kątownik pałąka 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie R mm Wycięcie L4 = -84 L2 = Wymagana przestrzeń na zakładane elementy L3 = -56 L5* = -45 L6* = M Wkręt z łbem stożkowym płaskim M4 DIN *Zależnie od metody Przykładowe długości płyt czołowych n L2 L3 L4 L5 L n = Ilość = (n + 1) x RM RM = Wymiar rastra = 28 Informacje nt. zgodności z normą VII VII Ukryte połączenie śrubami Połączenie na zatrzask 4.
16 PANEL NATYNKOWY Forma pryzmy Materiał obudowy V2A, 2 mm, szczotkowana Gięta pryzmatycznie Ze wszystkich stron spawany i szlifowany Materiał dna Blacha ocynkowana, 1,5 mm, gięta Mocowanie elementów zabudowy Mocowane do obudowy za pomocą kołnierzy Dno do ściany śrubami Montaż obudowy Zawieszona na dnie, z boków mocowana przy pomocy śrub zabezpieczających Niezależna Dostępne elementy do zabudowy: DMD 27 Strona II DMD 30 V1 Strona II DMD 30 V2 Strona II DMD 35 V1 Strona II DMD 35 V2 Strona II MA 6434 Strona II min. 900 (EN FFB 308 Wymagana przestrzeń na zakładane elementy 42 PG 42 Strona II PG 56 Strona II EB 42 Strona I EBM 42 Strona I ED 42 Strona I MT 42 Strona I MA 42 Strona I RT 42 Strona I RA 42 Strona I ES 42 Strona I Otwory i wycięcia ø 30 L4 Długości płyt czołowych 448 L4 407 Informacje nt. zgodności z normą VII VII ø 4,5 Elementy mocujące po stronie budowy Inne wielkości dostępne są na życzenie
17 PANEL NATYNKOWY Forma o zarysie promienia Materiał obudowy V2A, 2 mm, szczotkowana Forma wygięta o zarysie promienia 20 Ze wszystkich stron spawany i szlifowany Materiał dna Blacha ocynkowana, 1,5 mm, gięta Mocowanie elementów zabudowy Mocowane do obudowy za pomocą kołnierzy Dno do ściany śrubami Montaż obudowy Zawieszona na dnie, z boków mocowana przy pomocy śrub zabezpieczających Niezależna Dostępne elementy do zabudowy: DMD 27 Strona II DMD 30 V1 Strona II DMD 30 V2 Strona II DMD 35 V1 Strona II DMD 35 V2 Strona II MA 6434 Strona II PG 42 Strona II min. 900 (EN Wymagana przestrzeń na zakładane elementy 42 PG 56 Strona II EB 42 Strona I EBM 42 Strona I ED 42 Strona I MT 42 Strona I MA 42 Strona I RT 42 Strona I RA 42 Strona I ES 42 Strona I FFB Otwory i wycięcia ø 30 L4 Długości płyt czołowych 448 L4 407 Informacje nt. zgodności z normą VII VII ø 4,5 Elementy mocujące po stronie budowy Inne wielkości dostępne są na życzenie. 4.17
18 KASETA SYGNALIZACJI POŻARU BFT 1 V2A, 2 mm Wstawka z tłukącego się szkła Material pałak Blacha ocynkowana, 1,5 mm Regulowany kątownik aluminiowy Montaż mikrowłącznika wychylnego Na zatrzask do pośredniej płyty Montaż płyty czołowej (torx) Poprzez regulowany kątownik pałąka 1 mm 8 mm Opcjonalne Inne grubości ścianki dostępne są na życzenie 64 Wstawka ze szkła Wycięcie * 212* mm Wkręt z łbem stożkowym płaskim M4 DIN *Zależnie od metody Schemat połączeń NC NO Mikrowłącznik wychylny Przyłączenie 1.5 mm² sztywny lub giętki Element przełączający 1 Zestyk przełączny I-przełączania = 6 A (abciążenie omowe) U-przełączania = 250 V AC C Informacje nt. zgodności z normą VII VII Various Pomoce montażowe IX

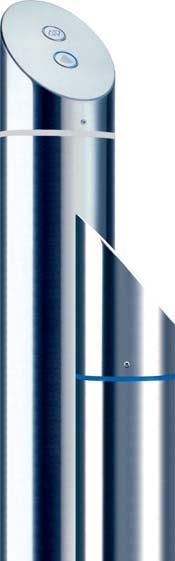

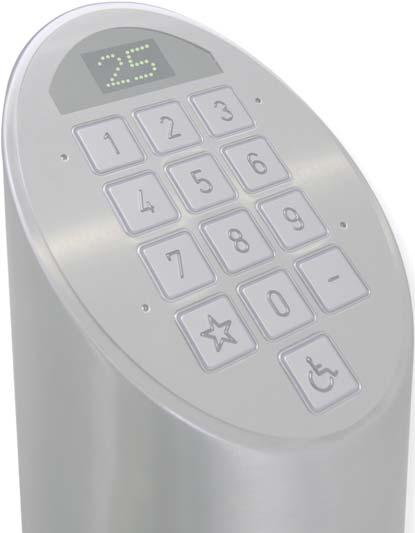

19 KOLUMNY Kwadratowe Materiał kolumny V2A, 2 mm, szczotkowana / V2A, 2 mm, szczotkowana powierzchni obsługi kolumny 0 mm x 2 mm, 100 mm x 2 mm Materiał stopy V2A Mocowanie elementów zabudowy Mocowane do powierzchni płyty czołowej za pomocą kołnierzy Montaż płyty czołowej/ powierzchni obsługi Opcjonalne Ukryte połączenie śrubami, Nasadzone na kolumnę lub ściśle wstawione w wycięcie kolumny Montaż kolumny Na śruby do stopy Montaż stopy poniżej FFB Ochrona przed rozbryzgami wody Na życzenie (w kombinacji z dopasowanymi elementami zabudowy) Pozostałe warianty dostępne są na życzenie. Montaż stopy na FFB 100 (0) Strona tylnia Płyta czołowa/ powierzchni obsługi Możliwy dostęp serwisu L Regulowana 50-0 FFB Przepust kablowy Stopa Kolejne przykłady na stronie ø Wielkości zależne od warunków budowlanych 230 ø 44 Przepust kablowy Informacje nt. zgodności z normą VII VII Ukryte połączenie śrubami 4.19
20 KOLUMNY Okrągła, 1-częściowa Materiał kolumn V2A, 2 mm, szczotkowana Material powierzchni obsługi V2A, 2 mm, szczotkowana kolumny 104 mm x 2 mm, 4 mm x 2 mm, 204 mm x 2 mm Materiał stopy V2A Mocowanie elementów zabudowy Mocowanie do powierzchni obsługi za pomocą kołnierzy Montaż powierzchni obsługi Ściśle wstawione w wycięcie na wierzchołku kolumny Montaż kolumny Na śruby do stopy Montaż stopy poniżej FFB lub na FFB Pozostałe warianty dostępne są na życzenie. Montaż stopy poniżej FFB D 45 L2 Średnica D Środek elementu obsługi L2 a Wielkość stopy b Rozstaw otworów L Regulowana 50-0 FFB x Przepust kablowy x Stopa ø x a b Montaż stopy na FFB ø 44 Przepust kablowy Wielkości zależne od warunków budowlanych Kolejne przykłady na stronie FFB Informacje nt. zgodności z normą VII VII Stopa ø 44 Przepust kablowy ø
21 KOLUMNY Okrągłe, 2-częściowe Materiał kolumny/wierzchołka V2A, 2 mm, szczotkowana kolumny 104 mm x 2 mm, 4 mm x 2 mm Materiał stopy V2A Mocowanie elementów zabudowy Do powierzchni obsługi wierzchołka kolumny za pomocą kołnierzy Montaż wierzchołka kolumny Montaż kolumny Na śruby do stopy Montaż stopy poniżej FFB lub na FFB Pozostałe warianty dostępne są na życzenie. D Opcjonalnie podświetlone Montaż stopy poniżej FFB 45 L2 Demontowany wierzchołek Średnica D Długość wierzchołka Środek elementu obsługi L2 a Wielkość stopy b Rozstaw otworów L Regulowana 50-0 FFB x Stopa Przepust kablowy ø 9 Wielkości zależne od warunków budowlanych x a ø 44 Przepust kablowy b Montaż stopy na FFB Kolejne przykłady na stronie FFB Informacje nt. zgodności z normą VII VII Stopa ø 44 Przepust kablowy ø

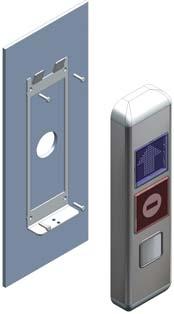

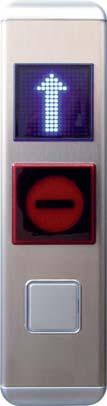

22 KASETA NATYNKOWA Kaseta wezwań SIMPLE 65 V2A, 2 mm (opcjonalnie inne materiały), zagięcie o promieniu narożnika 3mm, zakończenie na dole i górze z tworzywa sztucznego! Materiał spodu Montaż elementów zabudowy Montaż elementu stałego Blacha ocynkowana, 1.5 mm, gięta Do płyty czołowej Spód przykręcony do ściany! Przestrzegać użytecznej przestrzeni! Montaż płyty czołowej Zawieszony na spodzie, przymocowany na dole przy pomocy śrub (inbus 2.5) Grubość ściany Niezależna 1. Spód przykręcony do ściany 2. Płyta czołowa zawieszona na spodzie 3. zabezpieczające na dole Aktualizacja Kasety wezwań SIMPLE / REWIZJA a n 5 6 Przykładowe długości paneli n = Ilość = n x RM + 34 RM = Wymiar rastra = 28 L L min. 5 pól maks. 8 pól 4.22 IX Various Śrubokręt o końcówce inbus IX. 1. 7
23 KASETA NATYNKOWA Kaseta wezwań SIMPLE 65 Otwory i wycięcia 26 2 R Zakończenie bez otworu 1x Podkładka ø 30 Wyprowadzenie przewodów L3 Przestrzeń dla L2 50 elementów zabudowy Opcjonalne wycięcie na stacyjkę Spód 45 Przestrzeń dla elementów zabudowy 50 Zakończenie 65 chromowane Podkładka 65 chromowane Zakończenie 65 pozłacane Podkładka 65 pozłacane Aktualizacja Kasety wezwań SIMPLE / REWIZJA a Zakończenie z otworem ø 4.5 Element mocujący po stronie budowy Informacje na temat zgodności z normą VII VII
24 KASETA NATYNKOWA Kaseta wezwań SIMPLE 110 V2A, 2 mm (opcjonalnie inne materiały), z promieniem narożnika mm, gięta, zakończenie na dole i górze z tworzywa sztucznego! Materiał spodu Montaż elementów zabudowy Montaż elementu stałego Blacha ocynkowana, 1.5 mm, gięta Do płyty czołowej Spód przykręcony do ściany! Przestrzegać użytecznej przestrzeni! Montaż płyty czołowej Zawieszony na spodzie, przymocowany na dole przy pomocy śrub (inbus 2.5) Grubość ściany Niezależna 1. Spód przykręcony do ściany 2. Płyta czołowa zawieszona na spodzie 3. zabezpieczające na dole Aktualizacja Kasety wezwań SIMPLE / REWIZJA a n 5... Przykładowe długości paneli n = Ilość = n x RM + 34 RM = Wymiar rastra = 28 L L min. 5 pól maks. 16 pól 4.24 IX Various Śrubokręt o końcówce inbus IX. 1. 7
25 KASETA NATYNKOWA Kaseta wezwań SIMPLE 110 Otwory i wycięcia R Zakończenie bez otworu 1x Podkładka L3 46 Zakończenie z otworem Przestrzeń dla elementów zabudowy 2x Podkładka 40 L2 50 Spód 65 ø 30 Wyprowadzenie przewodów Opcjonalne wycięcie na stacyjkę ø 4.5 Element mocujący po stronie budowy Przestrzeń dla elementów zabudowy Zakończenie 110 chromowane Podkładka 110 chromowane Zakończenie 110 pozłacane Podkładka 110 pozłacane Aktualizacja Kasety wezwań SIMPLE / REWIZJA REVISION a Informacje na temat zgodności z normą VII VII
26 4.26
