Czujka liniowa ciepła.

Transkrypt

1 Czujka liniowa ciepła. HeatSCREEN MHD 535. FIRE ALARM

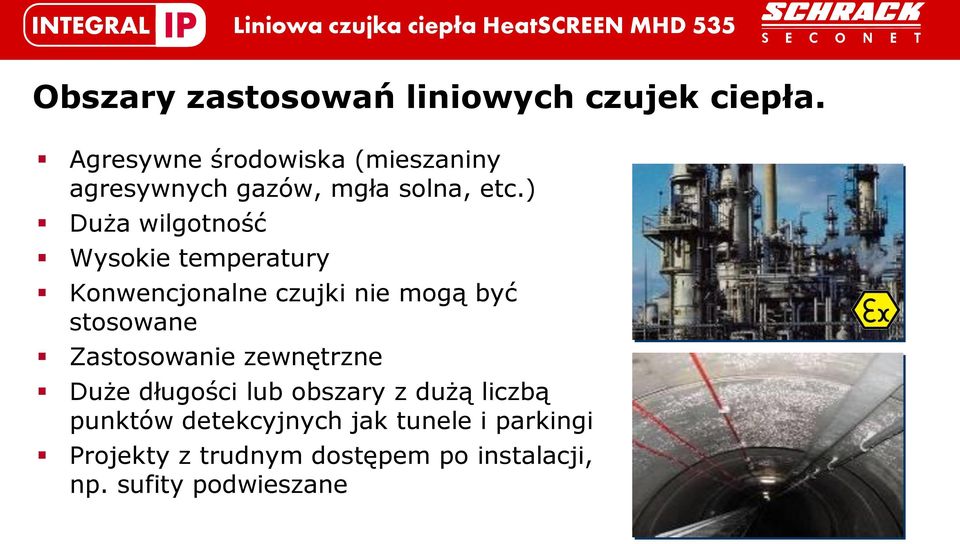

2 Obszary zastosowań liniowych czujek ciepła. Agresywne środowiska (mieszaniny agresywnych gazów, mgła solna, etc.) Duża wilgotność Wysokie temperatury Konwencjonalne czujki nie mogą być stosowane Zastosowanie zewnętrzne Duże długości lub obszary z dużą liczbą punktów detekcyjnych jak tunele i parkingi Projekty z trudnym dostępem po instalacji, np. sufity podwieszane

3 Typowe obszary zastosowań. Tunele drogowe, kolejowe, metro Obiekty przemysłowe / rafinerie / Parkingi, magazyny i chłodnie Rampy załadunkowe, składy paliw płynnych, Tunele kablowe Systemy taśmociągowe (np. stacje załadunku węgla, przemysł lakierniczy, etc.) Zakłady utylizacji 3

4 Podstawowe informacje. Liniowa czujka ciepła działająca na zasadzie pomiaru wielopunktowego (kabel sensoryczny) Alarm generowany przy przekroczeniu temperatury maksymalnej lub przy przyroście temperatury Certyfikacja w VdS zgodnie z EN 54-5 klasy A1, A2, B, C Dowolnie programowalne parametry detekcji dla czujnika/lub grupy Odległość między czujnikami 2 m, 4 m, 7 m, 10 m, 20 m lub dowolna na specjalne zamówienie

5 Podstawowe informacje. Długość kabla sensorycznego do 2000m i maks 250 czujników Przekaźniki (Alarm, uszkodzenie) i 8 przekaźników grupowych; z rozszerzeniem do 64 grup i 200 przekaźników (np. prealarm, alarm) Interfejs szeregowy RS232, RS422, Modbus, światłowód Modułowa architektura systemu Odporna na uszkodzenia wersja sieciowa FT-NET

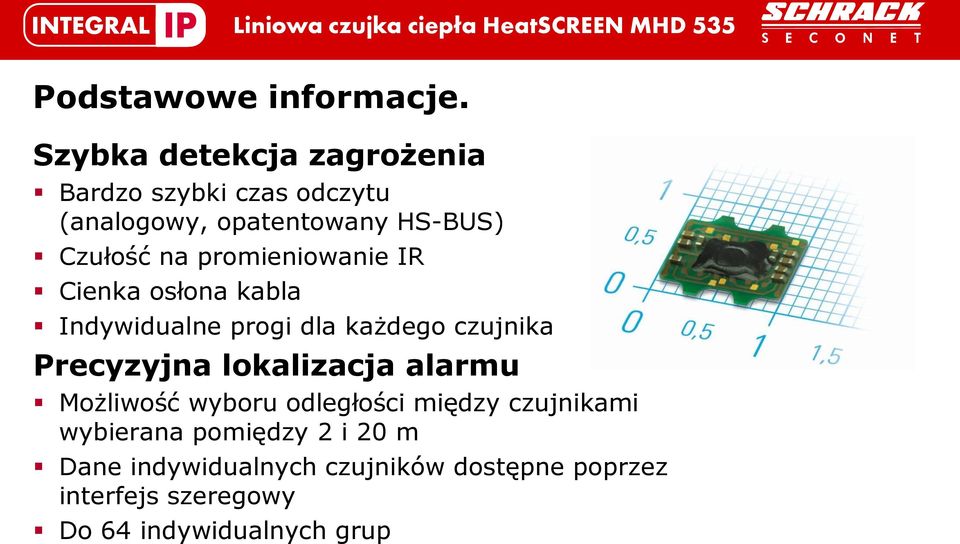

6 Podstawowe informacje. Szybka detekcja zagrożenia Bardzo szybki czas odczytu (analogowy, opatentowany HS-BUS) Czułość na promieniowanie IR Cienka osłona kabla Indywidualne progi dla każdego czujnika Precyzyjna lokalizacja alarmu Możliwość wyboru odległości między czujnikami wybierana pomiędzy 2 i 20 m Dane indywidualnych czujników dostępne poprzez interfejs szeregowy Do 64 indywidualnych grup

7 Podstawowe informacje. Elastyczna konfiguracja i instalacja Indywidualna konfiguracja każdego czujnika przy zastosowania przyjaznego oprogramowania MHD Config Bardzo elastyczny kabel łatwy do instalacji Przystosowany do zastosowań w przemyśle Kable i moduły IP 66 Jednostki sterujące IP 65 Odporny na agresywne atmosfery Dopuszczenie ATEX

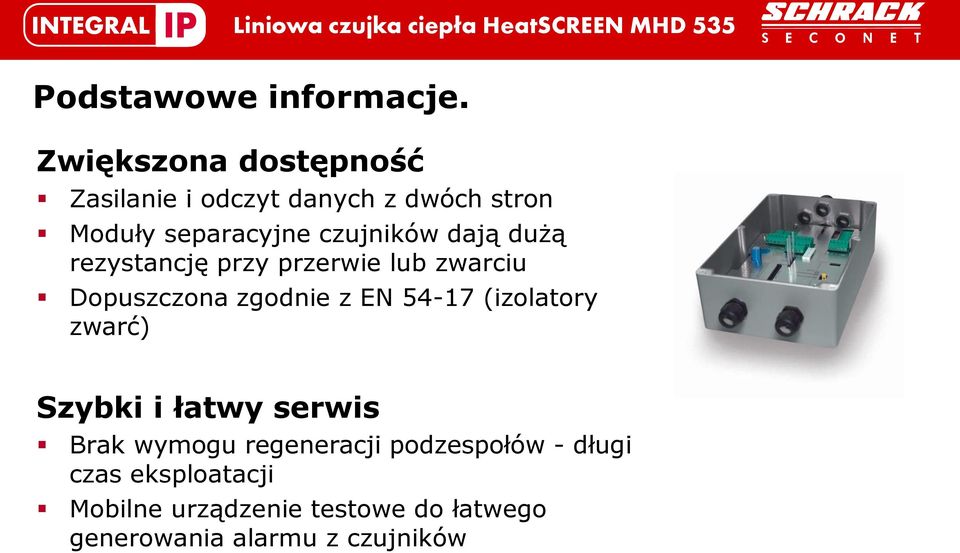

8 Podstawowe informacje. Zwiększona dostępność Zasilanie i odczyt danych z dwóch stron Moduły separacyjne czujników dają dużą rezystancję przy przerwie lub zwarciu Dopuszczona zgodnie z EN (izolatory zwarć) Szybki i łatwy serwis Brak wymogu regeneracji podzespołów - długi czas eksploatacji Mobilne urządzenie testowe do łatwego generowania alarmu z czujników

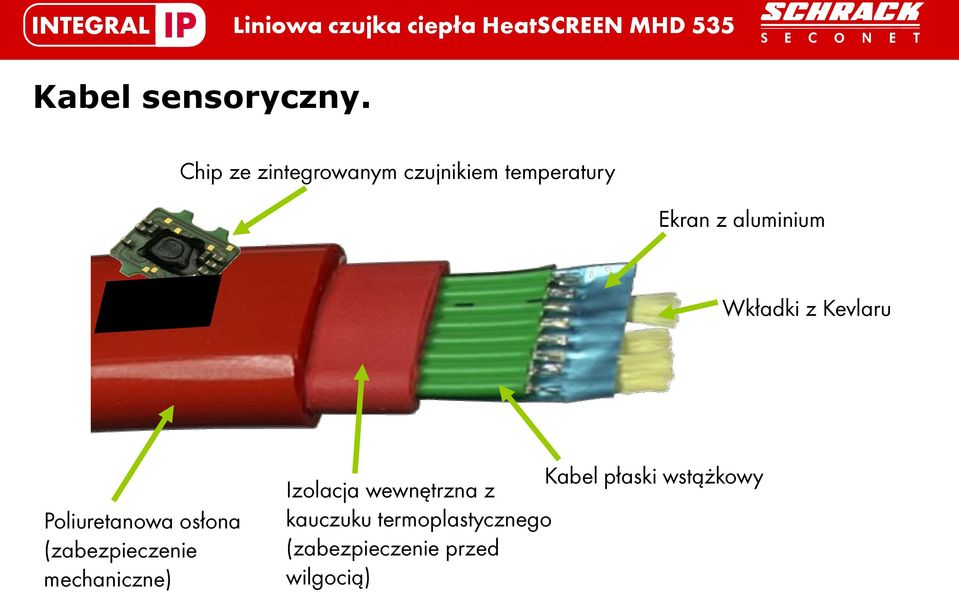

9 Kabel sensoryczny. Chip ze zintegrowanym czujnikiem temperatury Ekran z aluminium Wkładki z Kevlaru Poliuretanowa osłona (zabezpieczenie mechaniczne) Kabel płaski wstążkowy Izolacja wewnętrzna z kauczuku termoplastycznego (zabezpieczenie przed wilgocią)

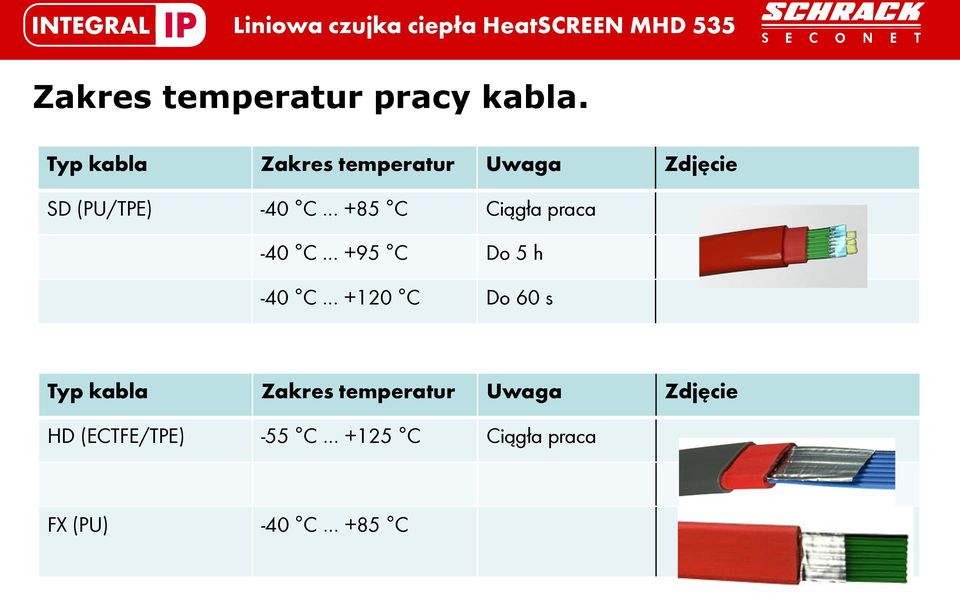

10 Zakres temperatur pracy kabla. Typ kabla Zakres temperatur Uwaga Zdjęcie SD (PU/TPE) -40 C +85 C Ciągła praca -40 C +95 C Do 5 h -40 C +120 C Do 60 s Typ kabla Zakres temperatur Uwaga Zdjęcie HD (ECTFE/TPE) -55 C +125 C Ciągła praca FX (PU) -40 C +85 C

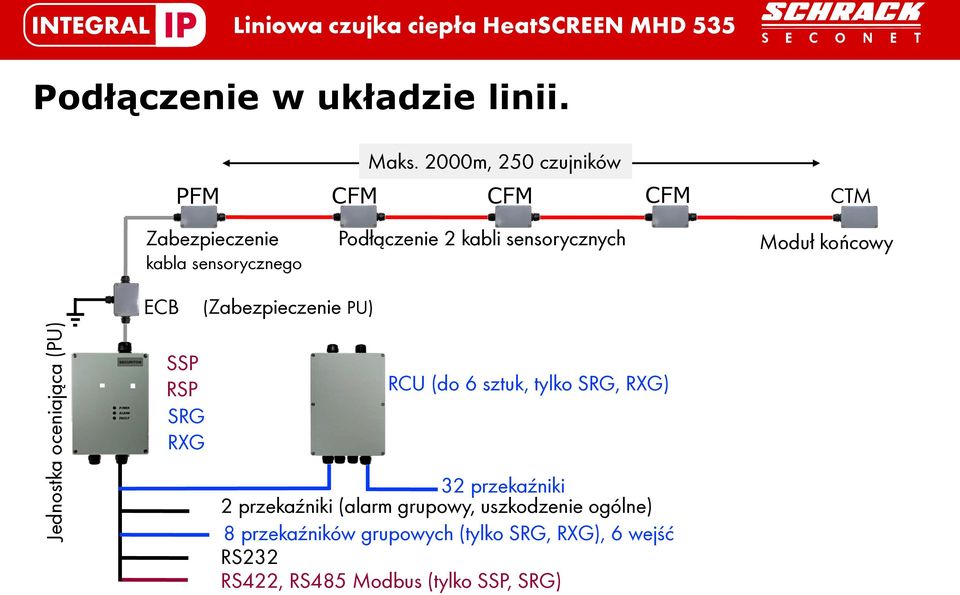

11 Jednostka oceniająca (PU) INTEGRAL IP Podłączenie w układzie linii. Maks. 2000m, 250 czujników PFM CFM CFM CFM CTM Zabezpieczenie kabla sensorycznego Podłączenie 2 kabli sensorycznych Moduł końcowy ECB (Zabezpieczenie PU) SSP RSP SRG RXG (do 6 sztuk, tylko SRG, RXG) 32 przekaźniki 2 przekaźniki (alarm grupowy, uszkodzenie ogólne) 8 przekaźników grupowych (tylko SRG, RXG), 6 wejść RS232 RS422, RS485 Modbus (tylko SSP, SRG)

12 Połączenie redundantne. CTM CFM CFM PFM CPM CFM CFM CTM ECB Maks. 2000m, 250 czujników ECB RXG RXG 2 przekaźniki (alarm, uszkodzenie) 8 przekaźników grupowych RS232 FT-NET

13 Zasilanie dwustronne dla większej niezawodności. CPM SSM Maks. 2000m, 250 czujników SSM SSM SSM SSM SSM CPM ECB Aktywne zasilanie Zwarcie, przerwa Aktywne zasilanie ECB RXG1 RXG2 RXG 32 przekaźniki (6 szt. kaskadowo) RSP 2 przekaźniki (alarm, uszkodzenie) 8 przekaźników grupowych RS232 FT-NET

14 Zasilanie dwustronne dla większej niezawodności. CPM SSM Maks. 2000m, 250 czujników SSM SSM SSM SSM SSM CPM ECB zwarcie / przerwa Zasilanie aktywne RXG RXG 32 przekaźniki (6 szt. kaskadowo) RSP 2 przekaźniki (alarm, uszkodzenie) 8 przekaźniki grupowe RS232 FT-NET

15 Sieciowanie za pomocą FT-NET. SCADA- Access Point SCADA- Access Point RAP 1 RAP 2 FT-NET RRG 1 Legenda RSP RRG RAP Remote Signal Processor Remote Response Generator Remote Access Point RSP RSP RSP RSP RSP RRG

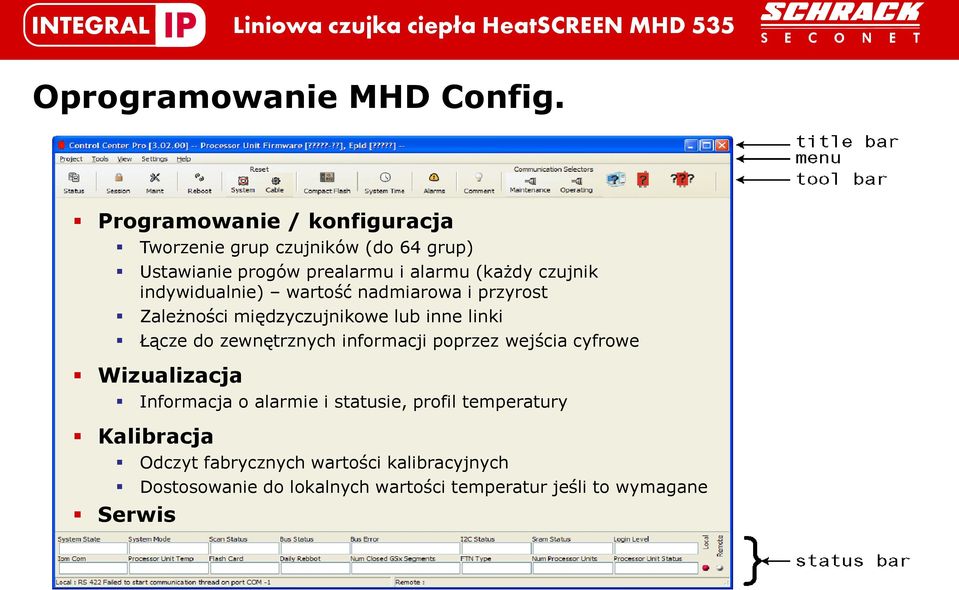

16 Oprogramowanie MHD Config. Programowanie / konfiguracja Tworzenie grup czujników (do 64 grup) Ustawianie progów prealarmu i alarmu (każdy czujnik indywidualnie) wartość nadmiarowa i przyrost Zależności międzyczujnikowe lub inne linki Łącze do zewnętrznych informacji poprzez wejścia cyfrowe Wizualizacja Informacja o alarmie i statusie, profil temperatury Kalibracja Odczyt fabrycznych wartości kalibracyjnych Dostosowanie do lokalnych wartości temperatur jeśli to wymagane Serwis
