1 mgr inż. Jerzy Ciesielczuk kontakt tel. kom stacj PKB ul. Konarskiego 23b/ GLIWICE Zadanie INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY opracowanie rodzaj opracowania instalacje sanitarne obiekt budowlany: Budynek mieszkalny kategoria obiektu: XIII adres obiektu: Gliwice ul. Odrowążów jedn. ewidencyjna: _1, Gliwice obręb ewidencyjny: 0051, Sośnica działki nr: 658 Inwestor: Wspólnota Mieszkaniowa przy ul. Odrowążów ul. Dolnych Wałów Gliwice Projektant: mgr inż. Danuta Oktawiec upr. projektowe nr 805/88 instal-inż. w zakresie instalacji sanitarnych

2 SPIS DOKUMENTACJI DLA ZADANIA. Rodzaj opracowania I. Projekt wykonawczy. Instalacja centralnego ogrzewania. II. STWiORB SST nr 0.0 Wymagania wspólne. SST nr 3.1 Instalacja ogrzewcza Tytuł opracowania III. Projekt budowlany Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego IV. Informacja dotycząca BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia V. STWiORB SST nr 0.0 Wymagania wspólne. SST robót budowlanych VI. Projekt wykonawczy. Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego VII. STWiORB SST nr 3.3 Wewnętrzne instalacje elektryczne VIII. Projekt wykonawczy Instalacja wodnokanalizacyjna węzła cieplnego IX. STWiORB SST nr 3.4 Instalacja wody zimnej SST nr 3.5 Instalacja kanalizacji sanitarnej X. Projekt wykonawczy Instalacja centralnego ogrzewania. Przedmiar robót XI. Projekt wykonawczy Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego Przedmiar robót XII. Projekt wykonawczy Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego Przedmiar robót. XIII. Projekt wykonawczy Instalacja wodnokanalizacyjna węzła cieplnego Przedmiar robót XIV. Kosztorys Instalacja centralnego ogrzewania. Kosztorys inwestorski XV. Kosztorys Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego Kosztorys inwestorski strona tytułowa

3 XVI. Kosztorys Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego Kosztorys inwestorski XVII. Kosztorys Instalacja wodnokanalizacyjna węzła cieplnego Kosztorys inwestorski - - Copyright PKB Kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora zabronione. Ustawa z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (tekst jednolity: Dz..U ) ul. Odrowążów Gliwice 3

4 SPIS ZAWARTOŚCI WOLUMINU Strona tytułowa I CZĘŚĆ OPISOWA. Spis treści II ZAŁĄCZNIKI. Spis załączników III CZĘŚĆ GRAFICZNA. Spis rysunków I SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Strona tytułowa STWiORB SST nr 0.0 Wymagania wspólne SST nr 3.1 Instalacja ogrzewcza strona tytułowa

5 I CZĘŚĆ OPISOWA Spis treści: 1. Dane ogólne Podstawa opracowania Zakres opracowania Inwestor Adres inwestycji Opis stanu istniejącego Opis istniejącego budynku Dane ogólne Instalacja ogrzewcza Charakterystyka techniczna obiektu Przegrody Opis instalacji Obliczenie zapotrzebowania ciepła Grzejniki c.o. projektowane Zestawienie pomieszczeń i grzejników Pomiar poboru ciepła przez lokale Regulacja instalacji c.o Odpowietrzenie instalacji c.o Materiał i armatura Mocowanie rur podwieszonych, przejścia przez przeszkody Kompensacja wydłużeń termicznych Zabezpieczenie antykorozyjne Izolacje rurociągów Próby ciśnieniowe i uruchomienie układu grzewczego Ogólne warunki wykonawstwa robót Zestawienie podstawowych materiałów Informacja w zakresie bezpieczeństwa i ochrony zdrowia...15 ul. Odrowążów Gliwice 5

6 1. Dane ogólne Podstawa opracowania. Niniejszy projekt opracowano na podstawie następujących materiałów wyjściowych: Umowa nr 31/DTT/2017/W; Inwentaryzacja dla celów projektowych PKB ; Obowiązujące przepisy, w tym m.in.: Ustawa Prawo Budowlane (t.j. Dz.U z późn. zm.); Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dn. 12 kwietnia 2002 r. (tj. Dz.U z późn. zm.); Aktualne normy: PN-B-02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. PN-EN ISO 6946:2008 Komponenty budowlane i elementy budynku - Opór cieplny i współczynnik przenikania ciepła - Metoda obliczania PN-EN 12831:2006 Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego Zakres opracowania. Niniejsze opracowanie obejmuje projekt instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym, 6-klatkowym w Gliwicach przy ul. Odrowążów 82-92, podłączonej do lokali mieszkalnych. W 12 lokalach mieszkalnych istnieje indywidualne, które zostanie zdemontowane. W każdym z lokali została zaprojektowana nowa instalacja c.o. Projektowana instalacja centralnego ogrzewania podłączona będzie poprzez węzeł cieplny w piwnicy do sieci miejskiej. Projekt węzła cieplnego stanowi odrębne opracowanie Inwestor. Inwestorem zadania jest Wspólnota Mieszkaniowa przy ul. Odrowążów z siedzibą przy ul. Dolnych Wałów 11 w Gliwicach Adres inwestycji. Budynek objęty niniejszym projektem położony jest przy ul. ul. Odrowążów w Gliwicach. Jest to działka nr 658, obręb 0051, Sośnica w jednostce ewidencyjnej _1, Gliwice opis PW

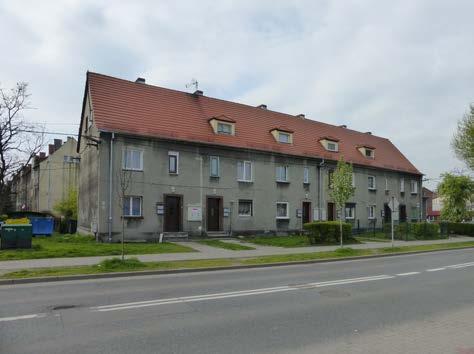

7 2. Opis stanu istniejącego Opis istniejącego budynku. Budynek mieszkalny wielorodzinny, położony w Gliwicach przy ul. Odrowążów 82 92, powstał w latach międzywojennych. Jest to obiekt 6-klatkowy, wolnostojący, wykonany w technologii tradycyjnej. Klatki nr 82 i 92 są narożne, klatki nr 84, 86, 90 są środkowe. Budynek 3- kondygnacyjny, podpiwniczony, nad ostatnia kondygnacja jest strych, z którego wydzielono pokoje należące do lokali na piętrze. Na każdej klatce schodowej, na każdej kondygnacji zlokalizowany jest jeden lokal mieszkalny. Budynek wyposażony jest w instalację wodnokanalizacyjną, gazową, elektryczną i grzewczą. Każdy z lokali mieszkalnych ma indywidualny sposób ogrzewania. W budynku zostanie zaprojektowana instalacja c.o. podłączona do wymiennikowni, umieszczonej w piwnicy i zasilanej z sieci miejskiej Dane ogólne. Ilość lokali mieszkalnych 12 Powierzchnia użytkowa ogrzewana 486 m 2 Kubatura 1216 m 3 ul. Odrowążów Gliwice 7

8 3. Instalacja ogrzewcza Charakterystyka techniczna obiektu. Zapotrzebowanie ciepła dla c.o. Q S = 38,7 kw Wskaźnik cieplny budynku q = 49 W/m 2 q = 19,5 W/m 3 III strefa klimatyczna t Z = C Lokalizacja: wejście główne - od południowego zachodu Medium grzewcze woda o temperaturze t i = 80 / 60 C Ciśnienie dyspozycyjne 5,7 kpa Przepływ 1,462 m 3 /h Pojemność wodna instalacji 550 dm Przegrody. Zgodnie z wytycznymi Zarządcy budynku, budynek ma zostać poddany częściowej modernizacji polegającej na: dociepleniu ściany frontowej i tylnej styropianem grubości 14 cm; dociepleniu ściany bocznej styropianem grubości 14 cm. W poniższym zestawieniu podano wartości współczynnika U przegród budowlanych, w zmodernizowanym budynku. Przegrody ocieplone mają wartości współczynników zgodne ze stanem prawnym w 2013, pozostałe przegrody nie spełniają tych wartości. Nazwa przegrody Typ U [W/(m² K)] Opis SZ1 SZ 0,25 Ściana zewn. z cegły + 14 cm styropianu Sw-0,45 SW 1,17 Ściana wewn. z cegły, grubości 0,45 cm Sw-0,32 SW 1,48 Ściana wewn. z cegły, grubości 0,32 cm Sw-0,25 SW 1,61 Ściana wewn. z cegły, grubości 0,25 cm Sw-0,12 SW 2,27 Ściana wewn. z cegły, grubości 0,12 cm Sw-0,8 SW 2,66 Ściana wewn. z cegły, grubości 0,08 cm OZ OZ 2,0 Okno PCV z szybą zespoloną - stare opis PW

9 DZ DZ 2,5 Drzwi zewn. STD - SNP SW 1,72 Strop nad piwnicą STD - STPN SW 0,57 Strop między piętrami - drewniany STD SNP1 SW 1,72 Strop nad ostatnią kondygnacją Dach SD 0,45 Dachówka ceramiczna, ocieplenie z wełny mineralnej 10 cm Obliczenia współczynników przenikania ciepła oraz strat ciepła przez przenikanie i wentylację dla poszczególnych przegród w pomieszczeniach wykonano w całości na komputerze przy pomocy programów OZC Instal-therm. Wydruki wyników obliczeń załączono w egzemplarzu archiwalnym Opis instalacji. Projektowana instalacja centralnego ogrzewania podłączona będzie do wymiennikowni w piwnicy, zasilanej z sieci miejskiej. Instalację c.o. zaprojektowano na parametry 80/60 0 C jako wodno - pompową w układzie zamkniętym, z rozdziałem dolnym. Z wymiennikowni instalacja rozprowadzona będzie pod stropem w piwnicy, do sześciu pionów, po jednym w każdej klatce schodowej. Do każdego z pionów P1 P6 podłączone są po 2 lokale mieszkalne. Ilość ciepła dostarczana do każdego z lokali mieszkalnych jest opomiarowana. W miejscu podłączenia instalacji c.o. dla danego lokalu na klatce schodowej zaprojektowano szafkę z zaworami odcinającymi, filtrem i ciepłomierzem. Instalacja c.o. w piwnicy od wymiennikowni do pionów, piony, oraz instalacja w lokalach mieszkalnych będzie wykonana z rur stalowych, w systemie zaciskowym, ocieplonych. Rury należy prowadzić nad podłogą, oraz pod stropem kondygnacji. Przy przejściach przewodów przez ściany i stropy zastosować tuleje ochronne Obliczenie zapotrzebowania ciepła. Temperaturę pomieszczeń ogrzewanych przyjęto zgodnie z aktualnymi normami. Do obliczenia zapotrzebowania ciepła pomieszczeń zastosowano program komputerowy OZC. Wydruk znajduje się w egzemplarzu archiwalnym projektanta. Obliczenia projektowanego obciążenia cieplnego wykonano zgodnie z normą PN-EN Na następnej stronie załączono zestawienie ilości ciepła dla poszczególnych lokali mieszkalnych. ul. Odrowążów Gliwice 9

10 L.p. Numer lokalu Pow. [ m 2 ] Zapotrzebowanie ciepła [ W ] 1. Lokal nr 82 / 1 27, Lokal nr 82 / 2 62, Lokal nr 84 / 1 26, Lokal nr 84 / 2 48, Lokal nr 86 / 1 27, Lokal nr 86 / 2 48, Lokal nr 88 / 1 27, Lokal nr 88 / 2 48, Lokal nr 90 / 1 29, Lokal nr 90 / 2 47, Lokal nr 92 / 1 28, Lokal nr 92 / 2 61, , Grzejniki c.o. projektowane. Projektuje się montaż grzejników płytowych stalowych, kompaktowych typu kv, ze wbudowanym zaworem termostatycznym z regulacją wstępną i odpowietrznikiem. Zastosowano grzejniki z podłączeniem dolnym za pomocą zintegrowanej armatury przyłączeniowej z możliwością odcięcia i spustu wody. W łazienkach, częściowo, zastosowano również grzejniki stalowe typu kv, z zaworami termostatycznymi z regulacją wstępną i zaworem odcinającym Wszystkie zawory oraz wkładki zaworowe na grzejnikach należy wyposażyć w głowice termostatyczne. Odpowietrzenie instalacji następuje poprzez odpowietrzniki będące na wyposażeniu węzła cieplnego oraz zawory odpowietrzające na grzejnikach, a także w najwyższym punkcie instalacji opis PW

11 Rozmieszczenie i moce grzejników dobrano zgodnie z obliczeniami strat ciepła poszczególnych pomieszczeń Zestawienie pomieszczeń i grzejników. Zestawienie pomieszczeń i dobór grzejników zawiera Załącznik nr Pomiar poboru ciepła przez lokale. Podłączenie instalacji centralnego ogrzewania w każdym z lokali mieszkalnych zaprojektowano poprzez oddzielne węzły licznikowe zlokalizowane w szafkach, przy pionie c.o., na klatce schodowej. W skład węzła wchodzą zawory kulowe filtr siatkowy licznik ciepła Regulacja instalacji c.o. Obieg ogrzewczy zasilany jest elektroniczną pompą obiegową zabudowaną w węźle cieplnym. Regulacja hydrauliczna poszczególnych odbiorników realizowana jest za pomocą zaworów termostatycznych i podpionowych zaworów równoważących. Przed uruchomieniem instalacji należy wyregulować przepływy na poszczególnych odgałęzieniach i odbiornikach do wartości zgodnych z projektem i przedstawić protokół z regulacji Odpowietrzenie instalacji c.o. Dla instalacji co. zaprojektowano odpowietrzenie indywidualne zgodnie z normą PN-91/B Na pionach mieszkaniowych zaprojektowano odpowietrzaczami automatycznymi typu TACO-Hy-Vent z samoczynnym zaworem odcinającym Dn 15. Grzejniki posiadają własne odpowietrzacze dostarczane w komplecie. ul. Odrowążów Gliwice Materiał i armatura. Instalację centralnego ogrzewania należy wykonać w formie systemu zaciskowego z rur, kształtek i złączek ze stali węglowej z cynkowaną galwanicznie powierzchnią zewnętrzną wraz z chromowanymi złączkami zaciskowymi. Kompletny system w zakresie średnic mm, przeznaczony m.in. dla instalacji grzewczych centralnego ogrzewania zamkniętych. Tym samym uniknie się konieczności prowadzenia prac spawalniczych w pomieszczeniach o obecnym standardzie wykończenia. Jednocześnie system zapewnia większą wytrzymałość mechaniczną niż instalacje z miedzi. Rury i kształtki łączone są przy pomocy specjalistycznego urządzenia mechanicznie, za pomocą zaciskarki wyposażonej w odpowiednie szczęki zaciskowe. Rury i komponenty wymaj 2017 r. 11

12 konane z materiału nr wg PN-EN z zewnątrz ocynkowane galwanicznie, grubość warstwy 8 do 5 μm. Wszystkie złączki z konturem SC, który podczas napełniania instalacji pozwala na wyraźne rozpoznanie przypadkowo niezaciśniętych złączek. Połączenia z armaturą wykonać jako gwintowane. Poziomy i piony rozprowadzające prowadzone po wierzchu ścian w poszczególnych pomieszczeniach. Z poziomych ciągów przewody pionowe wyprowadzone do grzejników po wierzchu ścian nie izolowane. Rozdział na poszczególne odbiorniki przy pomocy trójników. Kolizje gałązek z pionami należy omijać przy pomocy obejść. Odpowietrzenie instalacji centralnego ogrzewania indywidualnie dla każdego pionu automatycznymi odpowietrznikami Dn 15 mm z zaworami stopowymi. Dla wykonania instalacji przez poszczególne kondygnacje i przegrody niezbędne będzie wykonanie koniecznych przebić/przewiertów w stropach i ścianach z późniejszym wykonaniem napraw i zamurowań. Przy przejściach rurociągów przez ściany i stropy należy stosować tuleje ochronne z rur o dwie dymensje większych od średnicy rurociągu. Wykonaną instalację centralnego ogrzewania przed ociepleniem i zamurowaniem przebić poddać płukaniu na następnie próbie szczelności na ciśnienie min. 0,5 MPa. Z próby szczelności wyłączyć urządzenia zabezpieczające w wymiennikowni oraz sporządzić protokół Mocowanie rur podwieszonych, przejścia przez przeszkody. Przewody mocować przy pomocy typowych zawieszeń i podpór stałych Rurociągi poziome prowadzone będą wzdłuż głównych elementów konstrukcyjnych, pod stropem piwnic. Rury umocowane do konstrukcji nośnej stropu zostaną podwieszone przy pomocy zawiesi pojedynczych lub podwójnych. Podpory te należy wykonać ze stali o wymiarach dostosowanych do rozmieszczenia unoszonych obciążeń. Maksymalne rozstawy podpór wynoszą: Dn 20 1,5 m Dn ,0 m Dn ,5 m Termiczne wydłużenia kompensacyjne instalacji grzewczych przenoszone są na mocowaniach ruchomych, dlatego w przypadku mocowania na podporach o długości podwieszenia mniejszej niż 0,7 m wymagane są podłączenia przegubowe. Przejścia rurociągów przez przegrody budowlane i dylatacje należy wykonać w tulejach ochronnych. Przejścia przez wszystkie ściany ogniowe należy uszczelnić masą HILTI o odporności ogniowej równej odporności ogniowej ściany Kompensacja wydłużeń termicznych. Kompensacja wydłużeń termicznych wywołanych pracą instalacji grzewczej zostanie zapewniona przez zastosowanie kompensacji naturalnej opis PW

13 3.13. Zabezpieczenie antykorozyjne. a) Przygotowanie powierzchni. Dla instalacji wewnętrznych przygotowanie powierzchni według PN-70/H drugi stopień czystości powierzchni. Powierzchnia chropowata, nierówności powierzchni po oczyszczeniu, nie powinny przekraczać 80 mikronów. b) Malowanie. Rurociągi pomalować odpowiednio dobranym zestawem malarskim. Farba użyta na podkład winna zapewniać dobrą przyczepność do stali ocynkowanej. Po wyschnięciu warstwy farby należy zmierzyć grubość suchej powłoki, czy osiągnięta została minimalna grubość powłoki Izolacje rurociągów. Rurociągi izolować cieplnie zgodnie z PN-B-02421:2000. Montaż izolacji cieplnej rozpoczynać należy po uprzednim przeprowadzeniu wymaganych prób szczelności, malowania oraz po potwierdzeniu prawidłowości wykonania tych robót protokołem odbioru. Rurociągi wody grzewczej prowadzone wewnątrz (80/60 C) należy izolować otuliną z pianki PU, λ (40 C) = 0,035W/mK o następujących grubościach: dla średnicy DN20 do DN25 g iz = 30 mm dla średnicy powyżej DN25 g iz równa średnicy wewnętrznej rury. Izolacja kształtek otuliną FLEXOROCK oraz osłoną PCV. Połączenia poprzeczne łączyć taśmą aluminiową samoprzylepną Próby ciśnieniowe i uruchomienie układu grzewczego. Z uwagi na wrażliwość armatury na wszelkie, nawet minimalne zanieczyszczenia mechaniczne, instalację przed próbami dokładnie przepłukać wodą z instalacji wodociągowej. W czasie próby szczelności instalacji połączonej z płukaniem zładu wszystkie zawory grzejnikowe muszą znajdować się w stanie całkowitego otwarcia. Instalacja jest szczelna, jeżeli w żadnym punkcie nie nastąpił wyciek wody, a spadek ciśnienia nie przekroczył 1,5 bar. Z przeprowadzonych prób szczelności instalacji, wykonawca zobowiązany jest sporządzić protokół. Przed rozpoczęciem rozruchu i podjęciem próby działania instalacji w stanie gorącym, należy we wszystkich zaworach grzejnikowych ze wstępną regulacją ustawić elementy dławiące w położeniach określonych w projekcie, w sposób podany przez producenta. Po wykonaniu wstępnej regulacji, zamontować głowice termostatyczne na zaworach grzejnikowych. ul. Odrowążów Gliwice 13

14 3.16. Ogólne warunki wykonawstwa robót. Montaż próby i rozruch instalacji należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych tom II Instalacje Sanitarne oraz Instrukcją wykonawczą dla inst. c.o. ; Z uwagi na ochronę przeciwpożarową budynku wszystkie wyjścia z węzła cieplnego należy zabezpieczyć opaskami ognioochronnymi CP 648-S HILTI; Należy przestrzegać następujących zasad: do czasu zakończenia prac montażowych i robót budowlanych głowice termostatyczne na zaworach grzejnikowych powinny być zastąpione przez fabryczne kapturki ochronne; Po zakończeniu robót montażowych instalację c.o. należy przepłukać wodą wodociągową, aż woda wypływająca z rurociągów będzie czysta. Po płukaniu należy wykonać próbę szczelności ciśnieniem 0,6 MPa. W czasie próby źródło ciepła musi być odłączone. w czasie płukania zładu wszystkie zawory grzejnikowe muszą znajdować się w stanie całkowitego otwarcia; przed rozpoczęciem rozruchu na gorąco należy we wszystkich zaworach ze wstępną regulacją ustawić elementy dławiące w położeniu jak na rzutach kondygnacji; zastrzega się możliwość korekty nastaw wstępnych na podstawie próbnego rozruchu instalacji co. na gorąco Zestawienie podstawowych materiałów. Zestawienie podstawowych materiałów zawiera Załącznik nr opis PW

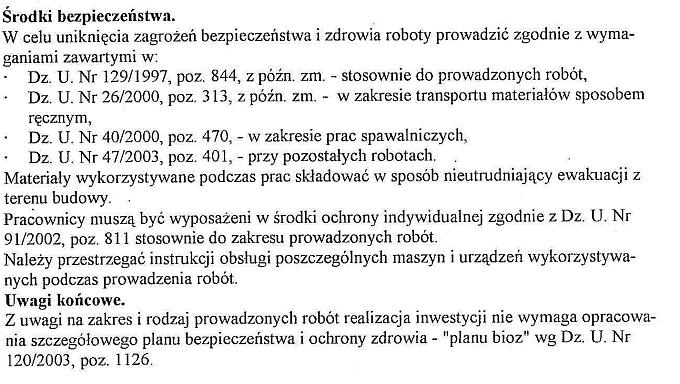

15 4. Informacja w zakresie bezpieczeństwa i ochrony zdrowia. ul. Odrowążów Gliwice 15

16 Stronica pusta opis PW

17 II ZAŁĄCZNIKI. Spis załączników: Załącznik nr 1. Zestawienie pomieszczeń z grzejnikami...18 Załącznik nr 2. Zestawienie podstawowych materiałów...20 Załącznik nr 3. Uprawnienia projektanta...24 Załącznik nr 4. Zaświadczenie o przynależności do ŚOIIB...25 Załącznik nr 5. Oświadczenie projektanta...26 ul. Odrowążów Gliwice 17

18 Załącznik nr 1. Zestawienie pomieszczeń z grzejnikami. Symbol odb. Symbol pomiesz. θi [ C] Φdane [W] Typ grzejnika L [mm] H [mm] D [mm] Jednostka budynku: M 82 Gliwice, Odrowążów 82 G: Pp Pp KV/ G: (63_a, 73_a) WC KV/ G: P P KV/ G: K K KV/ G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: P P KV/ G: P P KV/ Jednostka budynku: M84.1 parter Gce_Odrowążów 84 G: Pp Pp KV/ G: WC WC KV/ G: K K KV/ G: (43_a, 51_a) P KV/ G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: P P KV/ Jednostka budynku: M86 Gce Odrowążów 86 G: Pp Pp KV/ G: (28_a, 36_a) łazienka Ł KV/ G: K K KV/ G: P P KV/ G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: P P KV/ załączniki

19 Jednostka budynku: 88. Gce Odrowążów 88 G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: (7_a, 15_a) P KV/ G: Pp Pp KV/ G: WC WC KV/ G: K K KV/ G: P P KV/ G: P P KV/ Jednostka budynku: 90. Gce Odrowążów 90 G: Pp Pp KV/ G: (83_a, 91_a) Ł KV/ G: K K KV/ G: P P KV/ G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: P P KV/ Jednostka budynku: 92.1 Gce Odrowążów 92 G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: Pp Pp KV/ G: Ł Ł KV/ G: K K KV/ G: P P KV/ G: P P KV/ G: P P KV/ ul. Odrowążów Gliwice 19

20 Załącznik nr 2. Zestawienie podstawowych materiałów. Produkt Wielkość Kod katalogowy Ilość Jednostka Zestawienie rur i kształtek Rury - Rury stalowe w systemie zaciskowym Rura stal. k= 0.15 DN 15 Rura stalowa DN m Rura stal. k= 0.15 DN 20 Rura stalowa DN m Rura stal. k= 0.15 DN 25 Rura stalowa DN25 50 m Rura stal. k= 0.15 DN 32 Rura stalowa DN32 28 m Rura stal. k= 0.15 DN 40 Rura stalowa DN40 23 m Rura stal. k= 0.15 DN 50 Rura stalowa DN50 10 m Produkt Wielkość Kod katalogowy Ilość Jednostk a DANFOSS - zawory termostatyczne i podpionowe Głowice/Siłowniki - DANFOSS - zawory termostatyczne i podpionowe RAW 5116, czujnik wbudowany Zakres reg C 013G szt. Elementy odpowietrzenia - Elementy spoza katalogów Odpowietrznik prosty 4 szt. Zawór o znanym kv=1, szt załączniki

21 Produkt Wielkość Kod katalogowy Ilość Jednostk a Zestawienie zaworów i armatury Armatura różna dowolnego producenta Zawory - Armatura różna dowolnego producenta Zawór odcinający prosty wg DIN Zaw.odc.prosty DN15 1 szt. Zawór odcinający prosty wg DIN Zaw.odc.prosty DN20 41 szt. Zawór odcinający prosty wg DIN Zaw.odc.prosty DN25 6 szt. Zawór odcinający prosty wg DIN Zaw.odc.prosty DN32 2 szt. Zawór odcinający prosty wg DIN Zaw.odc.prosty DN40 2 szt. Zawór odcinający prosty wg DIN Zaw.odc.prosty DN50 3 szt. Inne - Armatura różna dowolnego producenta Filtr siatkowy ¾"w 12 szt. Wodomierzowy licznik ciepła, gwintowane ¾"z, Qnom: 0,6 m³/h Wodom.licz.ciepła 12 szt. Szafka naścienna 12 szt ul. Odrowążów Gliwice 21

22 Produkt H [mm] L [mm] D [mm] Kod katalogowy Ilość Jednostka Zestawienie grzejników V&N CosmoNOVA zaworowe Grzejniki - V&N CosmoNOVA zaworowe 11KV/ szt. 11KV/ szt. 11KV/ szt. 11KV/ szt. 11KV/ szt. 11KV/ szt. 21KV/ szt. 21KV/ szt. 21KV/ szt. 21KV/ szt. 22KV/ szt załączniki

23 Produkt Wielkość Kod katalogowy Ilość Jednostka Zestawienie izolacji Otuliny - Katalog izolacji standardowych Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 22 mm 25 mm 670 m Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 28 mm 25 mm 255 m Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 35 mm 40 mm 50 m Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 42 mm 50 mm 28 m Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 48 mm 50 mm 23 m Otulina PE, λ(40 C)=0,038W/mK o średnicy wewn. 60 mm 70 mm 10 m ul. Odrowążów Gliwice 23

24 Załącznik nr 3. Uprawnienia projektanta załączniki

25 Załącznik nr 4. Zaświadczenie o przynależności do ŚOIIB ul. Odrowążów Gliwice 25

26 Załącznik nr 5. Oświadczenie projektanta Danuta Oktawiec 24 maja 2017 r. (imię i nazwisko) (data) 805/88 (nr uprawnień) SLK/IS/3485/01 (nr członkowski izby zawodowej) Oświadczenie projektanta lub osoby sprawdzającej projektu budowlanego Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. z 2016 r. poz. 290 z późn. zm.) niniejszym oświadczam, że projekt budowlany: dla budynku mieszkalnego przy ul. Odrowążów w Gliwicach, działka 658, obręb 0051, Sośnica, jednostka ewidencyjna _1, Gliwice (podać nazwę projektu budowlanego i adres inwestycji) sporządzony w dniu: dla: Wspólnota Mieszkaniowa przy ul. Odrowążów ul. Dolnych Wałów Gliwice (podać Inwestora) został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (pieczęć wraz z podpisem) załączniki

27 III CZĘŚĆ GRAFICZNA. Spis rysunków: 1. INSTALACJA c.o. - Rzut piwnicy NSTALACJA c.o. - Rzut parteru INSTALACJA c.o. - Rzut I piętra INSTALACJA c.o. - Rzut II piętra Rozwinięcie instalacji centralnego ogrzewania. 32 ul. Odrowążów Gliwice 27
