1 Dane aktualne na dzień: :06 Link do produktu: Kocioł TEKLA DRACO TYTAN II 4W 18/21kW Cena ,70 zł Opis produktu DRACO DRACO TYTAN II 4W Żeliwny kocioł dwupaleniskowy z automatycznym, ślimakowym podajnikiem paliwa Kocioł wyposażony jest w trzyciągowy wymiennik żeliwny, usytuowany na stalowej, wodnej podstawie. W trybie pracy automatycznej paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Dodatkowa, duża komora załadunkowa pozwala na spalanie w sposób tradycyjny paliw typu węgiel, koks i drewno. Podwójna izolacja drzwi gwarantuje mniejsze straty ciepła do otoczenia co pozwala wyeliminować, uciążliwą dla użytkownika, dodatkową osłonę zewnętrzną. Prawidłową pracą kotła steruje regulator elektroniczny z dużym, czytelnym ekranem LCD, umieszczonym na zasobniku paliwa co w dużym stopniu poprawia ergonomię i komfort obsługi. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa. Rodzaj kotła: z automatycznym podajnikiem paliwa Moc: 20.8 kw / 18.5 kw Paliwa: Eko groszek / Pelety Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 Zalety kotła: 10 lat gwarancji na żeliwny wymiennik kotła wysokiej jakości żaroodporny deflektor żeliwny dodatkowa (awaryjna) komora spalania ze stałym rusztem wodnym dzielone drzwi przednie ułatwiające obsługę kotła komfortowa obsługa regulatora umieszczonego na zbiorniku paliwa możliwość podłączenia termostatu pokojowego praca w trybie pogodowym ograniczenie strat ciepła dzięki zastosowaniu dodatkowej izolacji drzwi przednich możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym Produkt posiada dodatkowe opcje: VAT: 23% standard, 8% na cele mieszkaniowe ( ,50 zł )

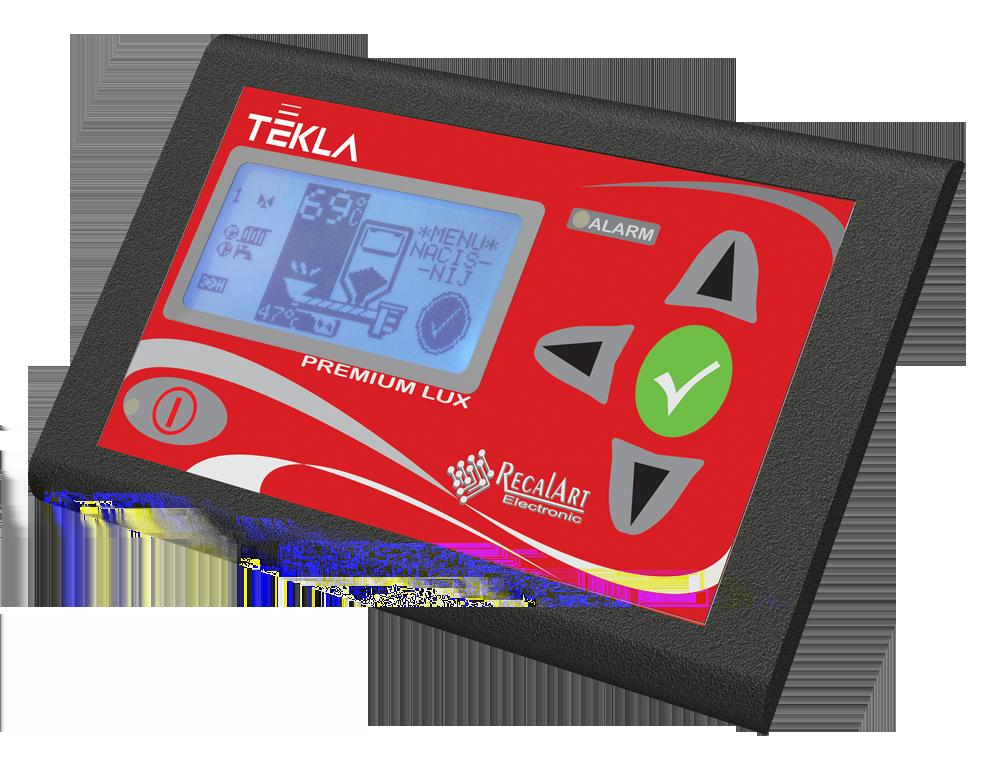

2 Regulator Pracą kotła jak również urządzeń dodatkowych steruje regulator elektroniczny RECALART. Regulator posiada następujące funkcje: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima, pogodowym lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET zalecana przed zerowym rozruchem kotła) sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy) Budowa

3 1 Króciec zasilania c.o. 5 Drzwi środkowe 9 Wyczystka zasobnika 13 Motoreduktor 2 Króciec powrotu c.o. 6 Drzwi dolne 10 Podstawa zasobnika 14 Wyczystka czopucha 3 Listwa przyłączeniowa 7 Sterownik 11 Część górna zasobnika 4 Drzwi górne 8 Dmuchawa 12 Strażak Wymiary DRACO TYTAN II: Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.

4 Wymiary DRACO TYTAN II VERSA: Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek. Przekrój kotła Palnik retortowy instalowany w kotłach DRACO TYTAN II

5 Palnik rynnowy instalowany w kotłach DRACO TYTAN II VERSA Instalacja

6

7 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Sterownik kotła 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. podajnika paliwa T5 Czujnik temp. c.w.u. T6 Czujnik temp. zewnętrznej T4 Czujnik temp. c.o. Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych

8 musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne
