1 STEROWANIE OGRZEWANIEM STREFOWYM

2 KIM JESTEŚMY Nasza firma zajmuje się produkcją mikroprocesorowych urządzeń elektroniki użytkowej. Jesteśmy największym w Polsce producentem sterowników do kotłów na paliwa stałe. Zaufały nam wiodące firmy kotlarskie w kraju i za granicą. Nasze urządzenia cechuje najwyższa jakość i niezawodność, potwierdzona wieloletnim doświadczeniem. Specjalizujemy się w konstruowaniu i produkcji sterowników do kotłów CO na węgiel, miał, pellet, drewno oraz biomasę (owies, ziarno kukurydzy, suszone pestki). Oprócz sterowników do kotłów CO produkujemy również regulatory do chłodziarek, lad chłodniczych, oczyszczalni ścieków, pieczarkarni, zaworów trój- i czterodrogowych, regulatory pokojowe, tablice wyników na boiska sportowe. Sprzedaliśmy już setki tysięcy sterowników różnego typu i z powodzeniem powiększamy asortyment naszej oferty, dbając o satysfakcję klienta. System zarządzania jakością ISO 9001 oraz szereg certyfikatów potwierdza najwyższy standard naszych produktów. Historia naszej firmy to przede wszystkim ludzie którzy ją tworzą, ich wiedza, doświadczenie, zaangażowanie i wytrwałość. Nasze plany na przyszłość to utrzymanie dobrych relacji z odbiorcami naszych produktów, pozyskanie nowych klientów, tworzenie nowych, dobrych jakościowo produktów.

3 SPIS TREŚCI PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO - SERIA 5 L-5 Sterownik zaworów termostatycznych... 8 Uproszczony schemat rozbudowy... 9 Schemat podłączenia Elementy rozbudowy systemu PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 7 L-7 Sterownik zaworów termostatycznych Uproszczony schemat rozbudowy Schemat podłączenia Elementy rozbudowy systemu BEZPRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 8 L-8 Sterownik zaworów termostatycznych Uproszczony schemat rozbudowy Schemat podłączenia Elementy rozbudowy systemu PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 9 (obsługa 10 stref grzewczych) L-10 Sterownik zaworów termostatycznych Uproszczony schemat rozbudowy Schemat podłączenia Elementy rozbudowy systemu BEZPRZEWODOWE SYSTEM DO OGRZEWANIA GRZEJNIKOWEGO WiFi 8S/WiFi 8S mini Sterownik WiFi do bezp. siłowników elektrycznych ST-8S, ST-8S WIFI Regulator pokojowy do bezp. siłowników elektrycznych ST-16S, ST-16S WIFI Regulator pokojowy do bezp. siłowników elektrycznych. 39 Sterowanie ogrzewaniem w pensjonacie lub hotelu Tabela współpracy sterowników PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 9 (możliwość szeregowego połączenia urządzeń sterujących) L-9 Sterownik zaworów termostatycznych Uproszczony schemat rozbudowy Schemat podłączenia Elementy rozbudowy systemu... 29

4

5

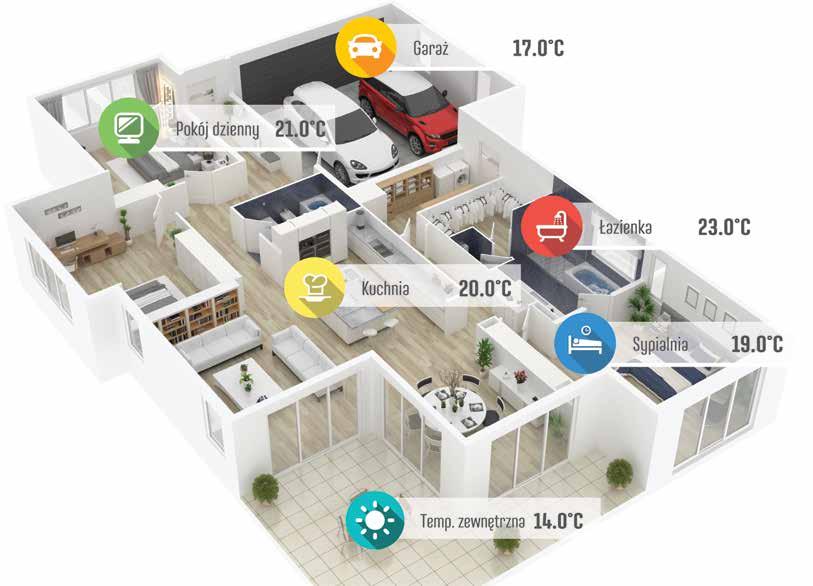

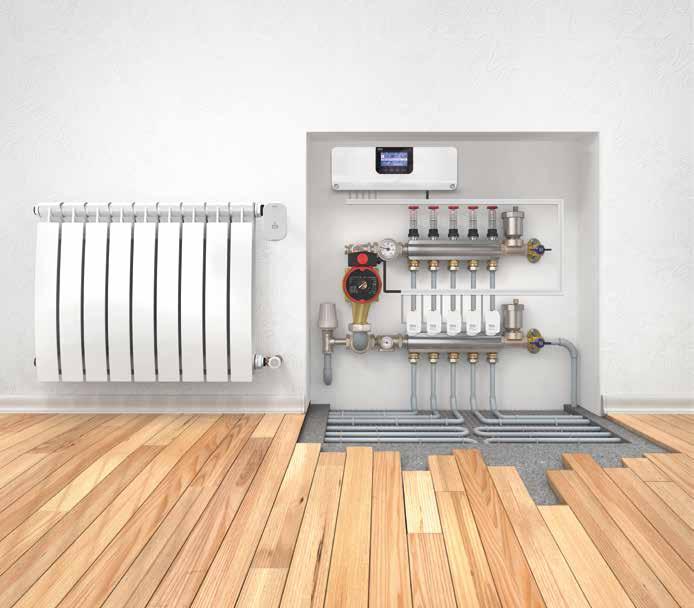

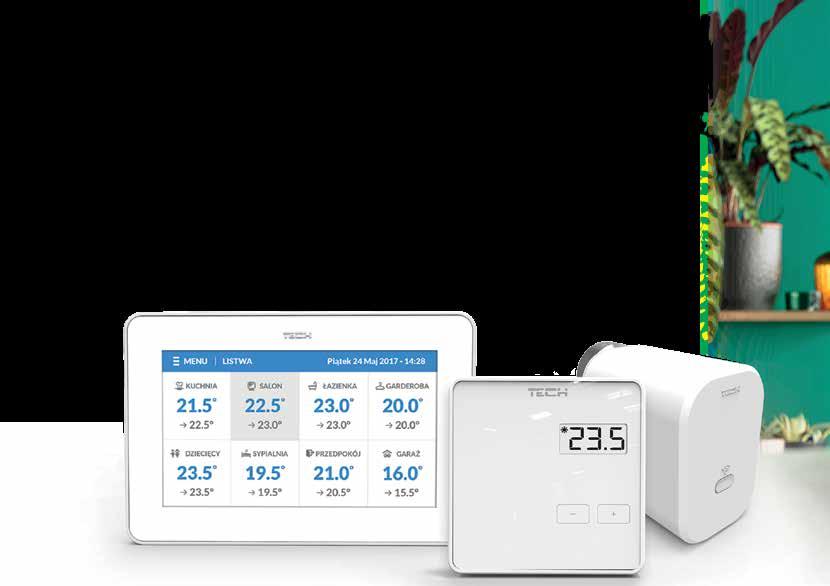

6 STEROWANIE OGRZEWANIEM PODŁOGOWYM Charakterystyczne cechy produktu Znaczna oszczędność zużycia energii dzięki precyzyjnej gospodarce temperaturowej poszczególnych pomieszczeń budynku Możliwość bezprzewodowego połączenia całego systemu eliminuje dodatkowe koszty montażu Prosty i wygodny montaż siłowników na listwie rozdzielacza Obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie i niskie temperatury Obudowa sterownika przystosowana do montażu na szynie DIN, jak i bezpośrednio na ścianie Możliwość dowolnej konfiguracji kontroli temperatury (czujnik, regulator pokojowy)

7 ZALECANE PRZEKROJE PRZEWODÓW DO PODŁĄCZENIA POSZCZEGÓLNYCH ELEMENTÓW SYSTEMU Do regulatorów pokojowych dwustanowych oraz czujników C-7p przewód 2 x 0,5 mm 2 L-5 - L-8 Górna łączka listw przewodowych L-5 i L-7 6 Do siłowników termoelektrycznych przewód 2 x 0,5 mm 2 Zasilanie przewód 3 x 0,75 mm 2 Zasilanie pompy przewód 3 x 0,75 mm 2 Do urządzenia grzewczego przewód 2 x 0,5 mm 2 Do panelu kontrolnego M-7, modułów internetowych, sterownika zaworu mieszającego przewód 4 x 0,14 LiYCY

8 ZALECANE PRZEKROJE PRZEWODÓW DO PODŁĄCZENIA POSZCZEGÓLNYCH ELEMENTÓW SYSTEMU Do regulatorów pokojowych dedykowanych przewód minimum 3 x 0,5 mm 2 lub 4 x 0,2 mm 2 (np. kabel UTP) widok górnych łączek listwy L-10 L-9 - L-10 Do regulatorów pokojowych dedykowanych przewód minimum 4 x 0,2 mm 2 (np. kabel UTP) Do panelu kontrolnego M-9, dodatkowej listwy, przewód 4 x 0,2 mm 2 (np. kabel UTP) Do czujników dodatkowych C-7p przewód minimum 2 x 0,5 mm 2 lub 4 x 0,2 mm 2 (np. kabel UTP) wejście 2-stanowe przewód 2 x 0,5 mm 2 Do czujnika zewnętrznego C-9zp przewód 2 x 0,5 mm 2 Do siłowników termoelektrycznych przewód 2 x 0,5 mm 2 Zasilanie pompy przewód 3 x 0,75 mm 2 Zasilanie przewód 3 x 0,75 mm 2 Do urządzenia grzewczego przewód 2 x 0,5 mm 2 7

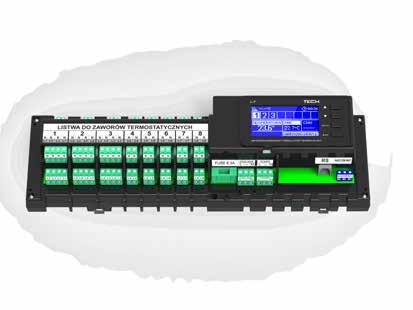

9 5 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO 8 L-5 Funkcje sterownika: Obsługa max. 50 siłowników termoelektrycznych za pomocą 22 wyjść przy użyciu dwustanowych regulatorów pokojowych 3 wyjścia mają możliwość obsługi 12 siłowników (4 siłowniki na wyjście) lub obciążenie każdego wyjścia do 0,3A (~70W) 5 wyjść mają możliwość obsługi 10 siłowników (2 siłowniki na wyjście) lub obciążenie każdego wyjścia do 0,3A (~70W) jedno wyjście 230V na pompę styk beznapięciowy (do sterowania dodatkowym urządzeniem grzewczym) Zasilanie 230V 50Hz Obciążenie wyjścia pompy 0,5 A Obciążenie wyjść 1-8 0,3 A Styk beznapięciowy / 1 A Komunikacja Przewodowa Wymiary sterownika [mm] 335 x 105 x 75

10 PRZYKŁADOWY SCHEMAT INSTALACJI 21ºC 22ºC 22ºC 21ºC 20ºC 23ºC 23ºC 20ºC ELEMENTY SKŁADOWE SYSTEMU: 23ºC Regulator dwustanowy przewodowy Siłownik termoelektryczny STT-230/2 lub STT-230/2 S URZĄDZENIE GRZEWCZE SERIA 5 9

11 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO - SERIA 5 Zasilanie 230V 50Hz Zasilanie do kolejnej listwy Obsługa pompy przez kolejną listwę Urządzenie grzewcze 10

12 ELEMENTY ROZBUDOWY SYSTEMU (połączenie 2-żyłowe) OBSŁUGA CZUJNIKA PODŁOGI ST-294 v1 DWUSTANOWY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, przewodowa komunikacja Wyposażenie: wbudowany czujnik, wyświetlacz LCD, Baterie 2xAAA, bez podświetlenia Wymiar: 80 x 80 x 20 mm ST-295 v3 DWUSTANOWY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała Funkcje: sterowanie temperaturą pokojową, program dzień/noc przewodowa komunikacja, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego) chwilowe podświetlenie wyświetlacza, Wyposażenie: wbudowany czujnik, wyświetlacz LCD, Baterie 2xAAA Wymiar: 95 x 95 x 25mm ST-292 v3 DWUSTANOWY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, tygodniowy program ogrzewania, program ręczny, program dzień/noc, komunikacja przewodowa chwilowe podświetlenie wyświetlacza, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego), funkcja Optimum Start, funkcja grzanie / chłodzenie, przewodowa komunikacja Wyposażenie: wbudowany czujnik pokojowy, baterie 2 x AA 1,5V, panel przedni z 3mm szkła, Wymiar: 121 x 95 x 24 mm STT-230/2 SIŁOWNIK TERMOELEKTRYCZNY / M30x1,5 - M28x1,5 Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 lub M28x1,5, Skok - 3,2 mm, Klasa - IP54. Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy 60 C. Zasilanie: 230V 50Hz ST-290 v3 DWUSTANOWY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, tygodniowy program ogrzewania, program ręczny, program dzień/noc, komunikacja przewodowa, chwilowe podświetlenie wyświetlacza, funkcja Optimum Start, funkcja grzanie / chłodzenie, przewodowa komunikacja Wyposażenie: wbudowany czujnik pokojowy, baterie 2 x AA 1,5V Wymiar: 134 x 95 x 24 mm STT-230/2 S SIŁOWNIK TERMOELEKTRYCZNY Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5, Klasa - IP50. Pobór prądu ok. 1,8W. Czas otwarcia - ok. 5 min. Maksymalna temperatura pracy - temperatura otoczenia 65 C. Zasilanie: 230V 50Hz SERIA 5 11

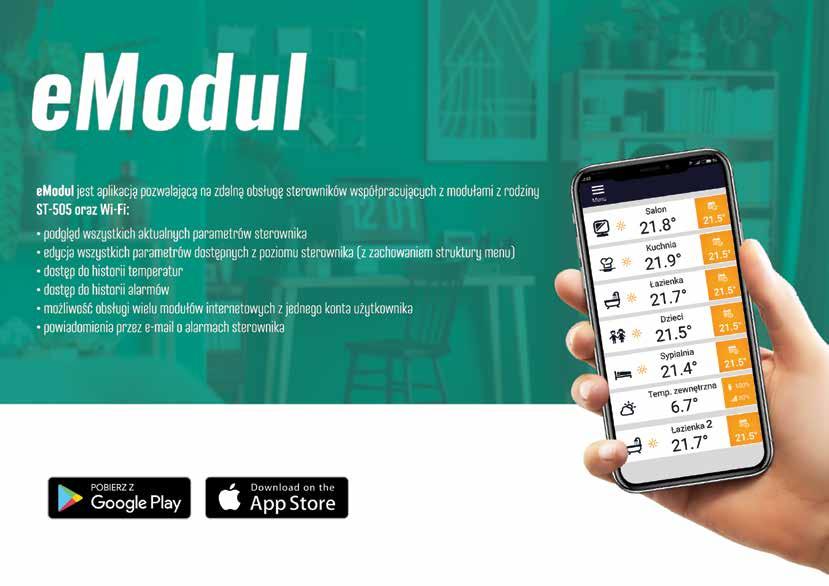

13 7 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM 12 L-7 Funkcje sterownika: Obsługa max. 50 siłowników termoelektrycznych za pomocą 22 wyjść przy użyciu przewodowych czujników temperatury C-7p 3 wyjścia mają możliwość obsługi 12 siłowników (4 siłowniki na wyjście) lub obciążenie każdego wyjścia do 0,3A (~70W) 5 wyjść mają możliwość obsługi 10 siłowników (2 siłowniki na wyjście) lub obciążenie każdego wyjścia do 0,3A (~70W) jedno wyjście 230V na pompę styk beznapięciowy (np. do sterowania urządzeniem grzewczym) możliwość podłączenia panelu sterującego M-7 (przewodowo) możliwość podłączenia ST-507 Ethernet lub WiFi RS do sterowania instalacją poprzez Internet możliwość podłączenia modułu zaworu i-1 lub i-1m możliwość aktualizacji oprogramowania przez port USB NADZÓR PRZEZ APLIKACJĘ MOBILNĄ Zasilanie 230V 50Hz Obciążenie wyjścia pompy 0,5 A Obciążenie wyjść 1-8 0,3 A Styk beznapięciowy / 1 A Komunikacja Przewodowa Wymiary sterownika [mm] 335 x 105 x 75

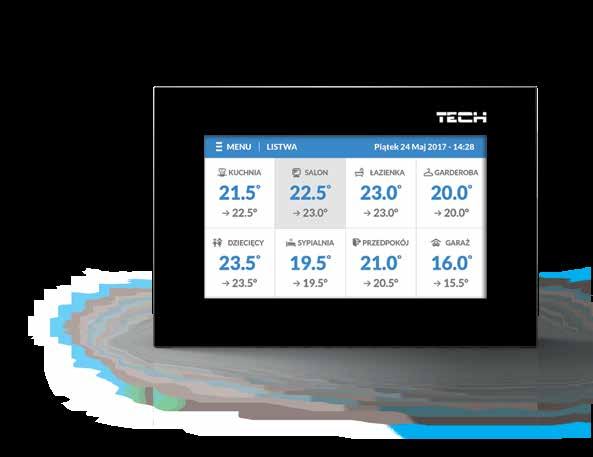

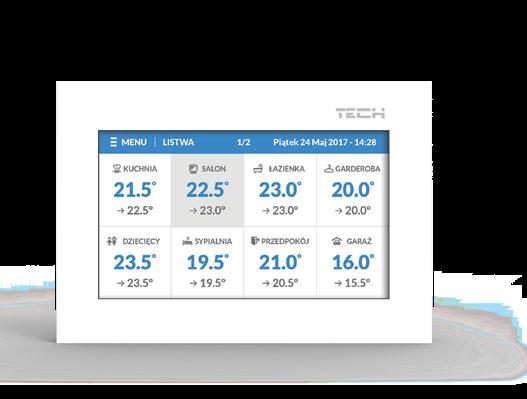

14 TECH TECH TECH TECH TECH TECH TECH TECH TECH PRZYKŁADOWY SCHEMAT INSTALACJI 23ºC 20ºC 23ºC 20ºC ELEMENTY SKŁADOWE SYSTEMU: WiFi lub ST ºC 22ºC ETHERNET ST-507 Panel kontrolny Czujnik temperatury Moduł internetowy ST-507 RS RS 20ºC 23ºC WIFI Moduł internetowy WIFI RS Siłownik termoelektryczny STT-230/2 lub STT-230/2 S Zawór sterowany przez sterownik i-1/i-1m URZĄDZENIE GRZEWCZE SERIA 7 13

15 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 7 Zasilanie 230V 50Hz Zasilanie 230V 50Hz Komunikacja ze sterownikiem L-7 Rozbudowa ST-431n Urządzenie grzewcze 14

16 ELEMENTY ROZBUDOWY SYSTEMU (połączenie 2-żyłowe do czujników) C-7 p PRZEWODOWY CZUJNIK POKOJOWY Obudowa: Biała lub Czarna Czujnik dedykowany do sterownika L-7 Wymiar: 80 x 80 x 16 mm ST-507 MODUŁ INTERNET DEDYKOWANY DO L-7, L-8 Funkcje sterownika: zdalna kontrola pracy listw montażowych do zaworów termostatycznych, edycja zadanych temperatur w każdej strefie, możliwość definiowania harmonogramów tygodniowych, podgląd historii temperatur każdej ze stref, personalizacja widoku panelu głównego, powiadomienia mailowe o alarmach Wyposażenie sterownika: zasilacz 5V DC, trójnik RS, kabel komunikacyjny RS do sterownika głównego. Logowanie do aplikacji Wymiar: 120 x 80 x 31 mm WiFi RS MODUŁ WIFI - INTERNET Funkcje sterownika: takie same jak ST-505 i ST-507 Łączność z internetem poprzez sygnał WiFi Wymiar: 105 x 135 x 28 mm i-1/i-1m STEROWNIK ZAWORU MIESZAJĄCEGO Funkcje sterownika: płynne sterowanie zaworem trój lub czterodrogowym, sterowanie pracą pompy zaworu, zabezpieczenie temperatury powrotu, sterowanie pogodowe, sterowanie tygodniowe Wyposażenie sterownika: wyświetlacz LCD, czujnik temperatury zaworu, czujnik temperatury powrotu, czujnik pogodowy Wymiar: 110 x 163 x 57 mm M-7 PRZEWODOWY PANEL KONTROLNY Obudowa: Biała lub Czarna Zasada działania: Sterownik odpowiada za kontrolę i podgląd parametrów całego zestawu do sterowania ogrzewaniem podłogowym. Główne funkcje: zmiana parametrów dla każdej strefy (ustawienia Harmonogramów, temperatury zadanej), możliwość wł/wył strefy, ustawienie daty i godziny w całym zestawie, dobór jasności wyświetlacza, wygaszacz ekranu, budzik, blokada ekranu Łatwy montaż podtynkowy w puszce elektrycznej (ø60mm). Posiada zasilanie 230V 50Hz, brak wbudowanego czujnika temperatury Wymiar: 127 x 90 x 20 mm STT-230/2 SIŁOWNIK TERMOELEKTRYCZNY / M30x1,5 - M28x1,5 Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 lub M28x1,5, Skok - 3,2 mm, Klasa - IP54. Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy 60 C. Zasilanie: 230V 50Hz STT-230/2 S SIŁOWNIK TERMOELEKTRYCZNY Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5, Klasa - IP50. Pobór prądu ok. 1,8W. Czas otwarcia - ok. 5 min. Maksymalna temperatura pracy - temperatura otoczenia 65 C. Zasilanie: 230V 50Hz SERIA 7 15

17 8 BEZPRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM 16 L-8e Funkcje sterownika: Obsługa max. 50 siłowników termoelektrycznych za pomocą 22 wyjść przy użyciu bezprzewodowych regulatorów pokojowych oraz bezprzewodowych czujników temperatury 3 strefy po 4 wyjścia ( w przypadku większej liczby siłowników, możliwość obciązenia wyjścia do max. 0,3A) 5 stref po 2 wyjścia (w przypadku większej liczby siłowników, możliwość obciązenia wyjścia do max. 0,3A) jedno wyjście 230V na pompę styk beznapięciowy (np. do sterowania urządzeniem grzewczym) automatyczny tryb letni funkcja grzanie/chłodzenie możliwośc ustawienia ograniczenia zakresu zmian temperatury z poziomu strefy możliwość sterowania bezprzewodowymi siłownikami STT-868/STT-869 (max. 6 szt. na strefę) w każdej ze stref istnieje możliwość zainstalowania do 6 szt. bezprzewodowych czujników otwarcia okna C-2 możliwość połączenia 6 modułów wykowawczych MW-1 lub MW-1 230V możliwość podłączenia bezprzewodowego panelu sterującego M-8e możliwość podłączenia ST-507 Ethernet lub WiFi RS do sterowania instalacją poprzez Internet możliwość podłączenia modułu zaworu i-1 lub i-1m możliwość aktualizacji oprogramowania przez port USB NADZÓR PRZEZ APLIKACJĘ MOBILNĄ Zasilanie 230V 50Hz Obciążenie wyjścia pompy 0,5 A Obciążenie wyjść 1-8 0,3 A Styk beznapięciowy / 1 A Komunikacja częstotliwość pracy Bezprzewodowa 868 MHz Wymiary sterownika [mm] 335 x 105 x 75

18 TECH TECH TECH TECH TECH TECH TECH PRZYKŁADOWY SCHEMAT INSTALACJI 23ºC 21ºC ELEMENTY SKŁADOWE SYSTEMU: Panel kontrolny 23ºC 23ºC Regulator pokojowy LED Regulator pokojowy LCD Czujnik temperatury WiFi 21ºC 21ºC Czujnik temperatury podłogi lub Czujnik otwarcia okna ST-507 Czujnik temp. zewnętrznej RS 20ºC 23ºC ST-507 WiFi Moduł internetowy ST-507 Moduł internetowy WIFI RS Siłownik bezprzewdowy STT-868 URZĄDZENIE GRZEWCZE Siłownik termoelektryczny STT-230/2 lub STT-230/2 S Zawór sterowany przez sterownik i-1/i-1m SERIA 8 17

19 BEZPRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 8 Zasilanie 230V 50Hz Rozbudowa ST-431n Urządzenie grzewcze 18 Rozgałęźnik komunikacji RS (RJ12)

20 DEDYKOWANE ELEMENTY ROZBUDOWY SYSTEMU (połączenie bezprzewodowe) C-8 r DEDYKOWANY BEZPRZEWODOWY CZUJNIK POKOJOWY Obudowa: Biała lub Czarna Czujnik dedykowany do sterownika L-8e, zasilanie: Baterie 2xAAA Wymiar: 80 x 80 x 16 mm M-8e BEZPRZEWODOWY PANEL KONTROLNY Obudowa: Biała lub Czarna Główne funkcje: Rejestracja, wykorzystanie wbudowanego czujnika do pomiaru temperatury dla strefy w której został zarejestrowany, zmiana parametrów dla każdej strefy (ustawienia Harmonogramów, temperatury zadanej), możliwość wł/wył strefy, ustawienie Daty i Godziny w całym zestawie, dobór jasności wyświetlacza, wygaszacz ekranu, budzik, blokada ekranu Łatwy montaż podtynkowy w puszce elektrycznej (ø60mm). Posiada zasilanie 230V 50Hz, Wymiar: 127 x 90 x 20 mm R-8 b DEDYKOWANY BEZPRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania. Zasilanie: 2xAAA 1,5V, Wyświetlacz dedykowany LCD, bez podświetlenia Wymiar: 80 x 80 x 16 mm C-8 zr DEDYKOWANY BEZPRZEWODOWY CZUJNIK TEMPERATURY ZEWNĘTRZNEJ Czujnik dedykowany do sterownika L-8e, zasilanie: Baterie 2xAAA R-8 z DEDYKOWANY BEZPRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania. Zasilanie: 230V 50Hz, Wyświetlacz LED Wymiar: 80 x 80 x 16 mm SERIA 8 19

21 ELEMENTY ROZBUDOWY SYSTEMU i-1/i-1m STEROWNIK ZAWORU MIESZAJĄCEGO Funkcje sterownika: płynne sterowanie zaworem trój lub czterodrogowym, sterowanie pracą pompy zaworu, zabezpieczenie temperatury powrotu, sterowanie pogodowe, sterowanie tygodniowe Wyposażenie sterownika: wyświetlacz LCD, czujnik temperatury zaworu, czujnik temperatury powrotu, czujnik pogodowy Wymiar: 110 x 163 x 57 mm STT-230/2 SIŁOWNIK TERMOELEKTRYCZNY / M30x1,5 - M28x1,5 Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 lub M28x1,5, Skok - 3,2 mm, Klasa - IP54. Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy 60 C. Zasilanie: 230V 50Hz ST-507 MODUŁ INTERNET DEDYKOWANY DO L-7, L-8 Funkcje sterownika: zdalna kontrola pracy listw montażowych do zaworów termostatycznych, edycja zadanych temperatur w każdej strefie, możliwość definiowania harmonogramów tygodniowych, podgląd historii temperatur każdej ze stref, personalizacja widoku panelu głównego, powiadomienia mailowe o alarmach Wyposażenie sterownika: zasilacz 5V DC, trójnik RS, kabel komunikacyjny RS do sterownika głównego. Logowanie do aplikacji Wymiar: 120 x 80 x 31 mm NOWOŚĆ STT-230/2 S SIŁOWNIK TERMOELEKTRYCZNY Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5, Klasa - IP50. Pobór prądu ok. 1,8W. Czas otwarcia - ok. 5 min. Maksymalna temperatura pracy - temperatura otoczenia 65 C. Zasilanie: 230V 50Hz STT-869 BEZPRZEWODOWY SIŁOWNIK ELEKTRYCZNY Dane techniczne: Wyjście nakrętka z gwintem M30x1,5 Komunikacja bezprzewodowa, częstotliwość 868MHz; Zasilanie 2 x bateria AA 1,5V, Nowa przekładnia, nowa obudowa, przycisk parowania na zewnątrz obudowy Wymiar: 46 x 78 x 69 mm 20 WiFi RS MODUŁ WIFI - INTERNET Funkcje sterownika: takie same jak ST-505 i ST-507 Łączność z internetem poprzez sygnał WiFi Wymiar: 105 x 135 x 28 mm STT-868 BEZPRZEWODOWY SIŁOWNIK ELEKTRYCZNY Dane techniczne: Wyjście nakrętka z gwintem M30x1,5 Komunikacja bezprzewodowa, częstotliwość 868MHz; Zasilanie 2 x bateria AA 1,5V, Wymiar: 47 x 83 x 80 mm

22 C-2 BEZPRZEWODOWY CZUJNIK OTWARCIA OKNA Funkcje: bezprzewodowa komunikacja, sygnalizacja otwarcia okna, sterowanie ogrzewaniem, kompaktowe rozmiary, długa żywotność baterii, dyskretne wzornictwo Zasilanie: bateria CR 2032 C-8 f BEZPRZEWODOWY CZUJNIK TEMPERATURY PODŁOGI Obudowa: Biała lub Czarna Funkcje sterownika: bezprzewodowa komunikacja,pomiar temperatury podłogi Czujnik dedykowany do sterownika L-8, zasilanie: Baterie 2xAAA Wymiar: 80 x 80 x 16 mm RP-3 REPEATER SYGNAŁU Funkcje: Przesyanie sygnału pomiędzy urządzeniami poszczególnymi sterownikami bezprzewodowymi zwiększając zasięg Dane techniczne: Komunikacja bezprzewodowa, częstotliwość 868MHz; zasilanie: 230V 50Hz C-mini BEZPRZEWODOWY CZUJNIK TEMPERATURY Funkcje sterownika: bezprzewodowa komunikacja,kompaktowe rozmiary, długa żywotność baterii, dyskretne wzornictwo Wymiary: 37x37x16 mm Zasilanie: bateria CR 2032 MW-1 BEZPRZEWODOWY MODUŁ WYKONAWCZY Funkcje: bezprzewodowa komunikacja ze sterownikiem głównym, styk beznapięciowy, możliwość pracy w trybie ręcznym, automatyczne wyłączenie styku w przypadku braku komunikacji Współpracuje również z: ST-8S, ST-8S WIFI, ST-16S i ST-16S WIFI Dane techniczne: Komunikacja bezprzewodowa, częstotliwość 868MHz; zasilanie: 230V 50Hz, obciążalność styku beznapięciowego: 1A/230V/50Hz NOWOŚĆ MW BEZPRZEWODOWY MODUŁ WYKONAWCZY Funkcje: bezprzewodowa komunikacja ze sterownikiem głównym, styk beznapięciowy, możliwość pracy w trybie ręcznym, automatyczne wyłączenie styku w przypadku braku komunikacji Współpracuje również z: ST-8S, ST-8S WIFI, ST-16S i ST-16S WIFI Dane techniczne: Komunikacja bezprzewodowa, częstotliwość 868MHz; zasilanie: 230V 50Hz, obciążalność styku: 10A/230V/50Hz SERIA 8 21

23 Nowości w systemach sterowania ogrzewaniem podłogowym SERIE 9 i 10

24 Cechy charakterystyczne nowych produktów Możliwość podłączenia do 4 urządzeń w szereg. (do 32 pomieszczeń) Obsługa wszystkich listw odbywa się poprzez panel kontrolny lub przez Internet (seria 9) Możliwość obsługi do 10 stref grzewczych (seria 10) Obsuga styku beznapięciowego Możliwość podłączenia dodatkowego modułu zaworu mieszającego (seria 9) Regulatory pokojowe zasilane ze sterownika głównego (seria 9 i 10)

25 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM (możliwość szeregowego połączenia urządzeń sterujących) L-9 SYGNAŁY Z REGULATORÓW POKOJOWYCH SYGNAŁY Z CZUJNIKÓW PRZEWODOWYCH KOMUNIKACJA GŁÓWNA RS możliwość podłączenia dodatkowej listwy, panelu kontrolnego KOMUNIKACJA MODULŁU możliwość podłączenia modułu i-1 lub i-1m WEJŚCIE 2-STANOWE WEJŚCIE DODATKOWE możliwość podłączenia dodatkowego czujnika zewnętrznego WYJŚCIA NAPIĘCIOWE 230V dopuszczalne obciążenie każdego do 0,3A SERIA 9 5 WYJŚCIE POMPY 230V dopuszczalne obciążenie do 0,5A 6 STYK BEZNAPIĘCIOWY dopuszczalne obciążenie do 1A

26 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO (obsługa 10 stref grzewczych) L-10 SYGNAŁY Z REGULATORÓW POKOJOWYCH SYGNAŁY Z REGULATORÓW POKOJOWYCH 1 2 WYJŚCIA NAPIĘCIOWE 230V dopuszczalne obciążenie każdego do 0,3A SERIA 10 1 WYJŚCIE POMPY 230V dopuszczalne obciążenie do 0,5A 2 STYK BEZNAPIĘCIOWY dopuszczalne obciążenie do 1A OBA STYKI POSIADAJĄ 2 min. OPÓŹNIENIE ZAŁĄCZENIA 25

27 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM (możliwość szeregowego połączenia urządzeń sterujących) L-9 NOWOŚĆ 26 Funkcje sterownika: Możliwość obsługi max. 50 siłowników termostatycznych przy pomocy 19 wyjść: 3 strefy po 3 wyjścia ( w przypadku większej liczby siłowników, możliwość obciązenia wyjścia do max. 0,3A) 5 stref po 2 wyjścia (w przypadku większej liczby siłowników, możliwość obciązenia wyjścia do max. 0,3A) jedno wyjście 230V na pompę styk beznapięciowy (np. do sterowania urządzeniem grzewczym) możliwość podłączenia modułu zaworu i-1 lub i-1m możliwość podpięcia szeregowo do 4 listw i zarządzania za pomocą 1 panelu kontrolnego możliwość sterowania instalacją poprzez Internet przez aplikację emodul przy rozbudowie o panel M-9 tryb grzanie lub chłodzenie możliwość aktualizacji oprogramowania przez port USB NADZÓR PRZEZ APLIKACJĘ MOBILNĄ Zasilanie 230V 50Hz Obciążenie wyjścia pompy 0,5 A Obciążenie wyjść 1-8 0,3 A Styk beznapięciowy / 1 A Wymiary sterownika [mm] 340 x 118 x 52

28 PRZYKŁADOWY SCHEMAT INSTALACJI Do każdego pomieszczenia Do każdego pomieszczenia 4 x 0,2mm2 (np. UTP 6) 4 x 0,2mm2 (np. UTP 6) Zasilanie do liswty 230V 50Hz Przewód komunikacji RS 4 x 0,2mm 2 (np. UTP 6) Zasilanie do liswty 230V 50Hz Przewód komunikacji RS 4 x 0,2mm 2 (np. UTP 6) Do każdego pomieszczenia 4 x 0,2mm 2 (np. UTP 6) Do każdego pomieszczenia 4 x 0,2mm 2 (np. UTP 6) Panel kontrolny z wbudowanym modułem internetowym WIFI puszka 60 i zasilanie 230V 50Hz Zasilanie do liswty 230V 50Hz Przewód komunikacji RS 4 x 0,2mm 2 (np. UTP 6) 4 x 0,2mm 2 (np. UTP 6) SERIA 9 27

29 SYSTEM DO OGRZEWANIA PODŁOGOWEGO Z INTERNETEM - SERIA 9 MOŻLIWOŚĆ SZEREGOWEGO POŁĄCZENIA URZĄDZEŃ STERUJĄCYCH ~ ~230V/50Hz Urządzenie grzewcze 28

30 DEDYKOWANE ELEMENTY ROZBUDOWY SYSTEMU (połączenie 4-żyłowe do regulatorów) REGULATOR ZASILANY Z LISTWY R-9 s DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała Funkcje: sterowanie temperaturą pokojową, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego) chwilowe podświetlenie wyświetlacza, Wymiar: 95 x 95 x 25mm NOWOŚĆ M-9 PRZEWODOWY PANEL KONTROLNY MODUŁ WIFI Główne funkcje: Rejestracja stref, zmiana parametrów dla każdej strefy (ustawienia Harmonogramów, temperatury zadanej), możliwość wł/wył strefy, ustawienie Daty i Godziny w całym zestawie, wygaszacz ekranu, budzik, blokada ekranu, komunikacja WiFi (możliwość zarządzania przez platformę emodul) Łatwy montaż podtynkowy w puszce elektrycznej (ø60mm). Posiada zasilanie 230V 50Hz, Wymiar: 127 x 90 x 20 mm REGULATOR ZASILANY Z LISTWY R-9 b DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego). Wyświetlacz dedykowany LCD, bez podświetlenia Wymiar: 80 x 80 x 16 mm STT-230/2 SIŁOWNIK TERMOELEKTRYCZNY / M30x1,5 - M28x1,5 Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 lub M28x1,5, Skok - 3,2 mm, Klasa - IP54. Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy 60 C. Zasilanie: 230V 50Hz REGULATOR ZASILANY Z LISTWY R-9 z DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego). Wyświetlacz LED Wymiar: 80 x 80 x 16 mm C-7 p PRZEWODOWY CZUJNIK POKOJOWY Obudowa: Biała lub Czarna Czujnik dedykowany do sterownika PODŁĄCZENIE 2-ŻYŁOWE Wymiar: 80 x 80 x 16 mm STT-230/2 S SIŁOWNIK TERMOELEKTRYCZNY Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5, Klasa - IP50. Pobór prądu ok. 1,8W. Czas otwarcia - ok. 5 min. Maksymalna temperatura pracy - temperatura otoczenia 65 C. Zasilanie: 230V 50Hz i-1/i-1m STEROWNIK ZAWORU MIESZAJĄCEGO Funkcje sterownika: płynne sterowanie zaworem trój lub czterodrogowym, sterowanie pracą pompy zaworu, zabezpieczenie temperatury powrotu, sterowanie pogodowe, sterowanie tygodniowe Wyposażenie sterownika: wyświetlacz LCD, czujnik temperatury zaworu, czujnik temperatury powrotu, czujnik pogodowy Wymiar: 110 x 163 x 57 mm SERIA 9 29

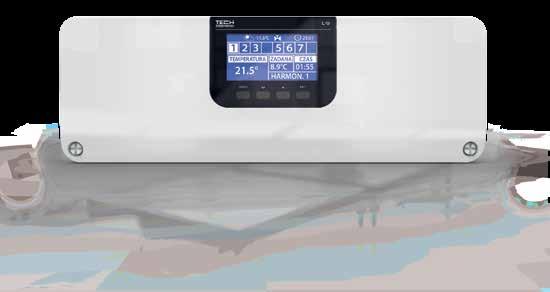

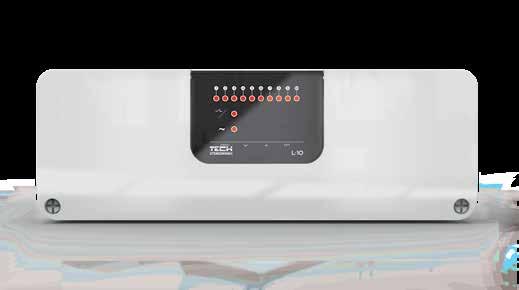

31 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO 30 L-10 Funkcje sterownika: Możliwość obsługi max. 50 siłowników termostatycznych przy pomocy 10 regulatorów pokojowych: dwustanowych standardowych (połączenie 2-żyłowe) dedykowanych zasilanych z listwy (połączenie 3-żyłowe) styk beznapięciowy (do sterowania dodatkowym urządzeniem grzewczym) styk napięciowy do sterowania pracą pompy podłogowej 2 minutowe opóźnienie załączenia styków: beznapięciowego i pompy NOWOŚĆ MAKSYMALNIE 10 STREF REGULATORY ZASILANE Z LISTWY Zasilanie 230V 50Hz Obciążenie wyjścia pompy 0,5 A Obciążenie wyjść ,3 A Styk beznapięciowy 1 A Komunikacja Przewodowa Wymiary sterownika [mm] 343 x 125 x 55

32 PRZYKŁADOWY SCHEMAT INSTALACJI ELEMENTY SKŁADOWE SYSTEMU: Dedykowany regulator przewodowy (R-10s, R-10b, R-10z) Regulator dwustanowy przewodowy (ST-294v1, ST-292v3, ST-295v3) Siłownik termoelektryczny STT-230/2 lub STT-230/2 S URZĄDZENIE GRZEWCZE SERIA 10 31

33 PRZEWODOWY SYSTEM DO OGRZEWANIA PODŁOGOWEGO - SERIA 10 OBSŁUGA 10 STREF GRZEWCZYCH NO COM STANDARDOWY REGULATOR DWUSTANOWY 5V GND SYG. DEDYKOWANY do SERII 10 REGULATOR zasilany ze sterownika głównego ~ ~230V/50Hz Urządzenie grzewcze 32

34 DEDYKOWANE PRZEWODOWE ELEMENTY ROZBUDOWY SYSTEMU (połączenie 3-żyłowe do regulatorów, zasilanie ze sterownika głównego) STANDARDOWE DWUSTANOWE ELEMENTY ROZBUDOWY SYSTEMU (połączenie 2-żyłowe regulatorów, zasilanie bateryjne) REGULATOR ZASILANY Z LISTWY R-10s DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała Funkcje: sterowanie temperaturą pokojową, tryb dzień noc, możliwość podłączenia czujnika podłogowego, histereza 0,2-4 C, przewodowa komunikacja Wyposażenie: wbudowany czujnik, wyświetlacz LCD, chwilowe podświetlenie wyświetlacza Wymiar: 95 x 95 x 20 ST-295 v3 PRZEWODOWY REGULATOR POKOJOWY DWUSTANOWY Obudowa: Biała Funkcje: sterowanie temperaturą pokojową, program dzień/noc przewodowa komunikacja, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego) chwilowe podświetlenie wyświetlacza, Wyposażenie: wbudowany czujnik, wyświetlacz LCD, Baterie 2xAAA Wymiar: 95 x 95 x 25mm REGULATOR ZASILANY Z LISTWY REGULATOR ZASILANY Z LISTWY R-10b DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, przewodowa komunikacja Wyposażenie: wbudowany czujnik, wyświetlacz LCD, bez podświetlenia Wymiar: 80 x 80 x 20 mm R-10z DEDYKOWANY PRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, przewodowa komunikacja Wyposażenie: wbudowany czujnik, wyświetlacz LED, podświetlane cyferki wyświetlacza Wymiar: 80 x 80 x 20 mm STT-230/2 SIŁOWNIK TERMOELEKTRYCZNY / M30x1,5 - M28x1,5 Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 lub M28x1,5, Skok - 3,2 mm, Klasa - IP54. Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy 60 C. Zasilanie: 230V 50Hz STT-230/2 S SIŁOWNIK TERMOELEKTRYCZNY Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5, Klasa - IP50. Pobór prądu ok. 1,8W. Czas otwarcia - ok. 5 min. Maksymalna temperatura pracy - temperatura otoczenia 65 C. Zasilanie: 230V 50Hz ST-292 v3 PRZEWODOWY REGULATOR POKOJOWY DWUSTANOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, tygodniowy program ogrzewania, program ręczny, program dzień/noc, komunikacja przewodowa chwilowe podświetlenie wyświetlacza, sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego), funkcja Optimum Start, funkcja grzanie / chłodzenie, przewodowa komunikacja Wyposażenie: wbudowany czujnik pokojowy, baterie 2 x AA 1,5V, panel przedni z 3mm szkła, Wymiar: 121 x 95 x 24 mm ST-290 v3 PRZEWODOWY REGULATOR POKOJOWY DWUSTANOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, tygodniowy program ogrzewania, program ręczny, program dzień/noc, komunikacja przewodowa, chwilowe podświetlenie wyświetlacza, funkcja Optimum Start, funkcja grzanie / chłodzenie, przewodowa komunikacja Wyposażenie: wbudowany czujnik pokojowy, baterie 2 x AA 1,5V Wymiar: 134 x 95 x 24 mm ST-294 v1 PRZEWODOWY REGULATOR POKOJOWY DWUSTANOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, przewodowa komunikacja Wyposażenie: wbudowany czujnik, wyświetlacz LCD bez podświetlenia, Baterie 2xAAA, Wymiar: 80 x 80 x 20 mm 33

35 STEROWANIE OGRZEWANIEM GRZEJNIKOWYM Charakterystyczne cechy produktu Obsługa maksymalnie 16 różnych stref grzewczych Sterowanie maksymalnie 6 siłownikami STT-868/STT-869 dla każdej strefy Możliwość sterowania urządzeniem grzewczym Możliwość sterowania poprzez internet Możliwość sterowania z poziomu regulatora pokojowego Ustawianie osobnych harmonogramów dla każdej strefy Możliwość zastosowania czujników otwarcia okna NADZÓR PRZEZ APLIKACJĘ MOBILNĄ

36

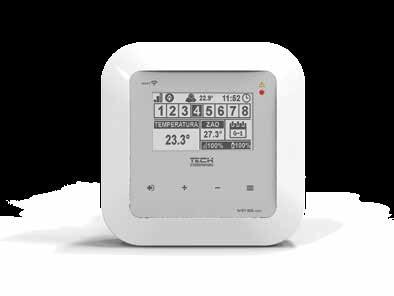

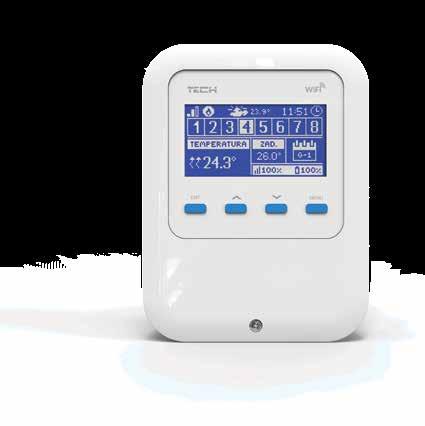

37 8S WiFi 8S / WiFi 8S mini Sterownik WiFi do bezprzewodowych siłowników elektrycznych WiFi 8S Zasilanie Komunikacja częstotliwość pracy zasilacz 5V DC Bezprzewodowa 868 MHz Wymiary sterownika [mm] 105 x 135 x 28 NADZÓR PRZEZ APLIKACJĘ MOBILNĄ WiFi 8S mini 8 STREF GRZEWCZYCH 36

38 Funkcje realizowane przez sterownik: sterowanie max 8 różnymi strefami przy pomocy: - wbudowanego czujnika temperatury lub jedengo czujnika przewodowego C-7 p (WiFi 8S) - bezprzewodowego czujnika C-mini (WiFi 8S mini) - możliwość podłączenia do 8 bezprzewodowych czujników C-mini, C-8 r lub regulatorów pokojowych R-8 b, R-8 z wyjście przekaźnikowe NO/NC (np. do sterowania urządzeniem grzewczym, który załączany jest według potrzeby dogrzania pomieszczenia) do każdej strefy istnieje możliwość podłączenia do 6 szt. bezprzewodowych siłowników elektrycznych STT-868 / STT-869 możliwość podłączenia do 6 szt. modułów MW-1 / MW w każdej ze stref istnieje możliwość zainstalowania do 6 szt. bezprzewodowych czujników otwarcia okna C-2 możliwość aktualizacji oprogramowania przez port USB każda ze stref może mieć przypisany swój indywidualny tryb pracy (stała temperatura, ograniczenie czasu lub 6 różnych harmonogramów pracy) obsługa bezprzewodowego czujnika zewnętrznego C-8 zr Wyposażenie sterownika: zasilacz 5V dodatkowy przewodowy czujnik temperatury C-7 p (WiFi 8S) dodatkowy bezprzewodowy czujnik temperatury C-mini (WiFi 8S mini) t ext 20ºC t 21ºC t 22ºC t 23ºC t x6 x6 x6 x6 S4 S3 S2 S1 x6 21ºC 20ºC 22ºC 23ºC t t ext t t t t x6 x6 x6 x6 S5 S6 S7 S8 C-mini C-8r R-8b R-8z C-8zr C-2 x6 37

39 8S 38 ST-8S WiFi Sterownik WiFi do bezprzewodowych siłowników elektrycznych Montaż podtynkowy Zasilanie Komunikacja częstotliwość pracy Dokładność pomiaru temp. 230V 50Hz Bezprzewodowa 868 MHz /- 0,5 0C Wymiary sterownika [mm] 127 x 90 x 20 2 kolory do wyboru 8 STREF GRZEWCZYCH

40 16S 2 kolory do wyboru 16 STREF GRZEWCZYCH Zasilanie Komunikacja częstotliwość pracy Dokładność pomiaru temp. 230V 50Hz Bezprzewodowa 868 MHz /- 0,5 0C Wymiary sterownika [mm] 127 x 90 x 20 ST-16S WiFi Sterownik WiFi do bezprzewodowych siłowników elektrycznych Montaż podtynkowy 39

41 Funkcje sterownika sterowanie max 8 lub 16 różnymi strefami przy pomocy: - wbudowanego czujnika temperatury - możliwość podłączenia dodatkowych 8 lub 16 bezprzewodowych czujników C-mini, C-8 r lub regulatorów pokojowych R-8 b lub R-8 z do każdej strefy istnieje możliwość podłączenia do 6 szt. bezprzewodowych siłowników elektrycznych STT-868 możliwość wysterowania do 6 szt. modułów MW-1 / MW w każdej ze stref istnieje możliwość zainstalowania do 6 szt. bezprzewodowych czujników otwarcia okna C-2 wyświetlanie ustawień: Temperatura, data, godzina, budzik możliwość aktualizacji oprogramowania przez port USB każda ze strefa może mieć przypisany swój indywidualny tryb pracy (stała temperatura, ograniczenie czasu lub 6 różnych harmonogramów pracy) zarządzanie poprzez aplikację mobilną w wersji ST-8S WIFI i ST-16S WIFI Wyposażenie sterownika panel przedni wykonany z 2mm szkła komunikacja bezprzewodowa duży, czytelny, kolorowy ekran dotykowy wbudowany czujnik temperatury montaż podtynkowy NADZÓR PRZEZ APLIKACJĘ MOBILNĄ TYLKO W WERSJI WIFI t ext 23ºC 20ºC t x6 21ºC x6 t 22ºC x6 t x6 S4 S3 S2 S1 x6 21ºC 20ºC 22ºC 23ºC t t ext t t t t x6 x6 x6 x6 S5 S6 S7 S8 C-mini C-8r R-8b R-8z C-8zr x6 C-2 40 STREFA S1 - czujnik temperatury wbudowany lub (obsługa max. 6 x STT-868) STREFA S2 - S16 - bezprzewodowy czujnik temperatury (obsługa max. 6 x STT-868)

42 ELEMENTY ROZBUDOWY SYSTEMU NOWOŚĆ STT-868 BEZPRZEWODOWY SIŁOWNIK ELEKTRYCZNY Dane techniczne: Wyjście nakrętka z gwintem M30x1,5; Komunikacja bezprzewodowa, częstotliwość 868MHz; Zasilanie 2 x bateria AA 1,5V, Wymiar: 47 x 83 x 80 mm STT-869 BEZPRZEWODOWY SIŁOWNIK ELEKTRYCZNY Dane techniczne: Wyjście nakrętka z gwintem M30x1,5 Komunikacja bezprzewodowa, częstotliwość 868MHz; Zasilanie 2 x bateria AA 1,5V, Nowa przekładnia, cichsza praca, nowa obudowa, przycisk parowania na zewnątrz obudowy Wymiar: 46 x 78 x 69 mm R-8 z DEDYKOWANY BEZPRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania. Zasilanie: 230V 50Hz, Wyświetlacz LED Wymiar: 80 x 80 x 16 mm R-8 b DEDYKOWANY BEZPRZEWODOWY REGULATOR POKOJOWY Obudowa: Biała lub Czarna Funkcje: sterowanie temperaturą pokojową, czasowy program ogrzewania. Zasilanie: 2xAAA 1,5V, Wyświetlacz dedykowany LCD, bez podświetlenia Wymiar: 80 x 80 x 16 mm C-2 BEZPRZEWODOWY CZUJNIK OTWARCIA OKNA Funkcje: bezprzewodowa komunikacja, sygnalizacja otwarcia okna, sterowanie ogrzewaniem, kompaktowe rozmiary, długa żywotność baterii, dyskretne wzornictwo Zasilanie: bateria CR 2032 C-mini BEZPRZEWODOWY CZUJNIK POKOJOWY Funkcje: bezprzewodowa komunikacja,kompaktowe rozmiary, długa żywotność baterii, dyskretne wzornictwo Wymiary: 37x37x16 mm, Zasilanie: bateria CR 2032 C-8 r BEZPRZEWODOWY CZUJNIK POKOJOWY Obudowa: Biała lub Czarna Funkcje: bezprzewodowa komunikacja, zasilanie: Baterie 2xAAA Wymiar: 80 x 80 x 16 mm MW-1 BEZPRZEWODOWY MODUŁ WYKONAWCZY Funkcje: bezprzewodowa komunikacja ze sterownikiem głównym, styk beznapięciowy, możliwość pracy w trybie ręcznym, automatyczne wyłączenie styku w przypadku braku komunikacji Dane techniczne: Komunikacja bezprzewodowa, częstotliwość 868MHz; zasilanie: 230V 50Hz, obciążalność styku beznapięciowego: 10A/230V/50Hz RP-3 REPEATER SYGNAŁU Funkcje: Przesyanie sygnału pomiędzy urządzeniami poszczególnymi sterownikami bezprzewodowymi zwiększając zasięg Dane techniczne: Komunikacja bezprzewodowa, częstotliwość 868MHz; zasilanie: 230V 50Hz 41

43

44 Sterowanie dobowe Pomieszczenie (strefa) może znajdować się w 4 stanach: zajęty, wolny, ochrona, "praca ręczna". Dla każdego z tych stanów, administrator może ustawić temperatury dla każdej godziny w dobie Recepcja POKÓJ podgląd i wyszukiwanie stref pogrupowanych wg atrybutów: piętro, apartament (temperatury aktualne, zadane i statusy) - zmiany przypisanego sterowania dobowego (statusu) Strefy i czujniki - Przypisywanie czujników do stref - Edycja stref na jakie podzielony jest hotel, opiera się na wybraniu rodzaju pomieszczenia i wpisaniu atrybutów (TAGów - piętro, numer pokoju) potrzebnych do późniejszego wyszukiwania konkretnej strefy lub grupy stref - Lista dostępnych czujników (część fizyczna) z wyszukiwarką i filtrem Zalety: - Dostępny tryb wyszukiwania - filtrowanie po atrybutach - Możliwość zmiany statusu wyszukanych apartamentów: WOLNY / ZAJĘTY / OCHRONA / PRACA RĘCZNA - Możliwość automatycznej zmiany parametrów dla stref dobowych - Rezerwacje na zasadzie kalendarza daty / godziny (opcja dodatkowa) - Panel alarmów (brak komunikacji z listwą, błędy czujników, nadzwyczaj wysokie/niskie temperatury) - Panel z informacjami o tym "co zaszło" w ostatnim czasie w systemie (automatyczne i ręczne zmiany dobówek, alarmy) POKÓJ 102

45 TABELA WSPÓŁPRACY STEROWNIKÓW W SYSTEMACH STREFOWYCH (Sterownik główny z rozszerzeniem) MODEL ROZSZERZENIA C-2 C-mini C-7p C-8r C-8 rf ST-290 v3 R-9 s R-9 b R-9 z R-10b R-10z R-10 ST-292 v3 ST-294 v1 ST-295 v3 R-8 b R-8 z M-7 M-8e M-9 MW-1 RP-3 ST-507 WiFi RS STT-230/2 STT-230/2 S STT-868 STEROWNIK GŁÓWNY STT-869 i-1 / i-1m L-5 L-7 L-8e L-9 L-10 WIFI 8S WiFi 8S mini ST-8S WIFI ST-16S WIFI Współpraca konkretnych modeli wraz z modułami rozszerzającymi uzależniona jest od wersji programowej sterownika głównego jak i daty produkcji. Przed zakupem rozszerzenia prosimy o sprawdzenie czy posiadany już sterownik obsługuję dany moduł. 44

46 Przyjazna TECHnologia ul. Biała Droga 31, Wieprz koło Andrychowa tel , fax Wydrukowano: TECH STEROWNIKI Spółka z ograniczoną odpowiedzialnością sp.k. zastrzega sobie prawo wprowadzania bez uprzedzenia zmian parametrów technicznych, wyposażenia i specyfikacji oferowanych towarów. Zawarte w niniejszym katalogu wszelkie informacje, w szczególności zaprezentowane fotografie, specyfikacje, opisy, rysunki lub parametry techniczne nie stanowią zapewnienia w rozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002 roku o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego (dalej Ustawa ), a także nie stanowią opisu towaru w rozumieniu art. 4 ust. 2 Ustawy. Niniejszy katalog nie stanowi oferty w rozumieniu art. 66 Kodeksu Cywilnego.
