INSTRUKCJA MONTAŻU - PANELE DACHOWE KLASYK, MODERNA I, MODERNA II

Transkrypt

1 INSTRUKCJA MONTAŻU - PANELE DACHOWE KLASYK, MODERNA I, MODERNA II Uwagi ogólne: Do cięcia blach można stosować jedynie elektryczne nożyce wibracyjne lub skokowe, niblery oraz nożyce ręczne. Zabrania się używania narzędzi powodujących uszkodzenie powłoki paneli na skutek wydzielanego ciepła tj. szlifierek kątowych. Po dachu można chodzić jedynie w obuwiu o miękkich spodach, stawiać stopy w dołach fal w miejscu łat. Dodatkowo można chodzić jedynie w momencie gdy wszystkie wkręty zostaną przykręcone. W przypadku uszkodzenia blachy podczas transportu, montażu lub obróbki należy ją bezwzględnie zaprawić lakierem dokładnie w miejscu uszkodzenia oczyszczając uprzednio powierzchnię z brudu i tłuszczu. Przygotowanie dachu: Bardzo ważne jest odpowiednie przygotowanie konstrukcji i połaci dachu pod montaż paneli, wszelkie niedoskonałości będą widoczne na pofalowanym dachu. Paneli dachowych absolutnie nie można kłaść na papie. W przypadku gdy na dachu położona jest papa w pierwszej kolejności należy zastosować konstrukcję łat i kontrłat. Należy pamiętać, że montaż paneli odbywa się na szerszych łatach niż przy montażu blachodachówki. Przed przystąpieniem do montażu należy ustalić w jakiej odległości od okapu będzie znajdował się początek kontrłat. Należy ustalić odległości miedzy kolejnymi łatami (do 250 mm). Skrajnie występujące łaty należy wyrównać. Linia cięcia powinna przebiegać dokładnie wzdłuż krawędzi bocznej połaci.

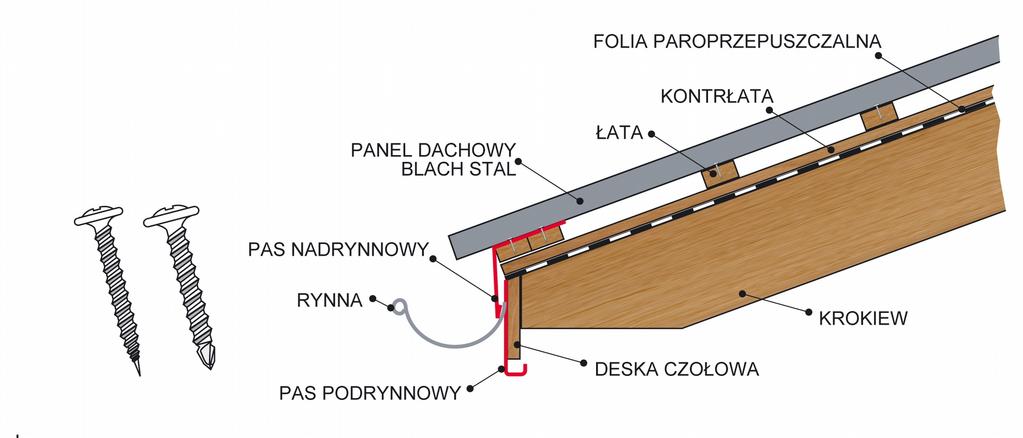

2 Najlepsze efekty dla wentylacji i trwałości dachu daje stosowanie odpowiedniej folii paroprzepuszczalnej pod konstrukcję łat i kontrłat. Montaż paneli dachowych: Zachować należy szczególną staranność przy montażu pierwszych arkuszy (kąt prosty z okapem) pozwoli to na uniknięcie tzw. uciekania blachy, a co za tym idzie ząbkowania. Montaż paneli można rozpocząć od prawej do lewej strony. Kierunek montażu powinien być uwarunkowany kierunkiem najczęściej wiejących wiatrów w okolicy. Należy jednak pamiętać żeby najpierw zamontować pas podrynnowy. Układanie pokrycia należy rozpocząć od zamontowania pas nadrynnowyego. Pas ten montujemy równolegle do linii okapu. Stosujemy wkręt z łbem płaskim, w przypadku łat stalowych dodatkowo wkręty samowiercące.

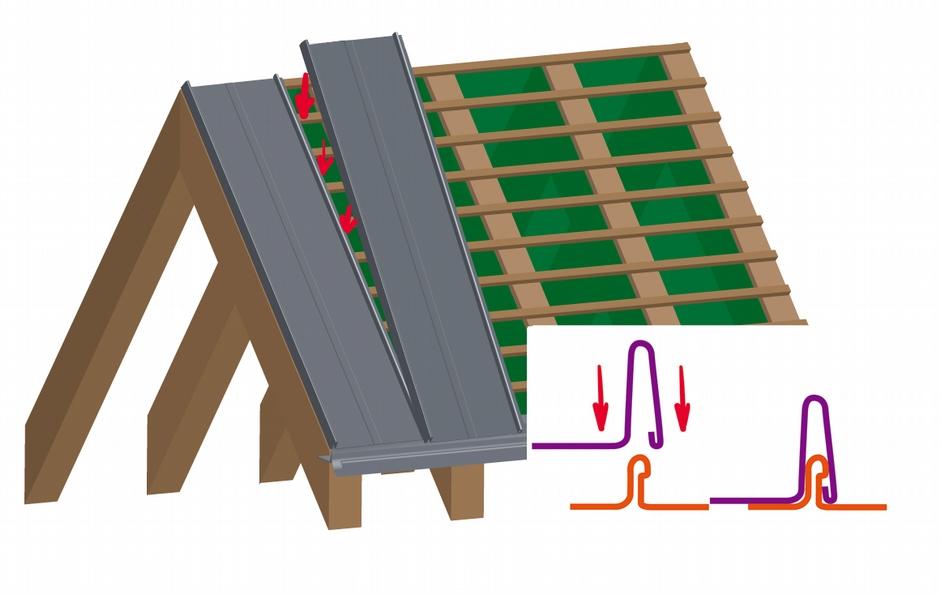

3 Pierwszy arkusz mocujemy wkrętem płaskim, tak aby wystawał ok. 4 cm poza linię okapu, a następnie ustawiamy go prostopadle do okapu. Skrajne arkusze mocujemy wkrętami do każdej łaty. Pozostałe arkusze mocujemy do trzech pierwszych łat i ostatniej, a potem do co drugiej. Bardzo ważną zasadą jest mocowanie wkrętów dokładnie pośrodku otworu montażowego. Takie rozwiązanie daje możliwość pracy paneli podczas eksploatacji budynku. Kładąc kolejne arkusze należy zatrzasnąć zamek, najlepiej przy użyciu gumowego młotka. Zatrzaskiwanie zamka należy rozpoczynając od dołu arkusza. Po zatrzaśnięciu zamka na całej długości, przy użyciu gumowego młotka wyrównujemy arkusze. Arkusze mocujemy wkrętami samowiercącymi w odległości 1/3 szerokości blachy z każdej strony. Jeżeli zajdzie konieczność rozłączenia połączenia należy unieść skrajny panel w kierunku zamka pod kątem 900.

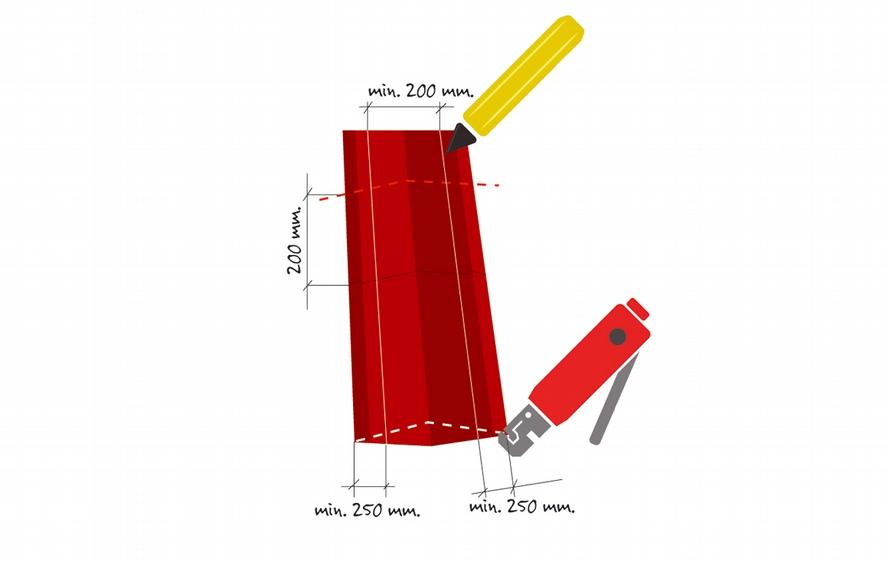

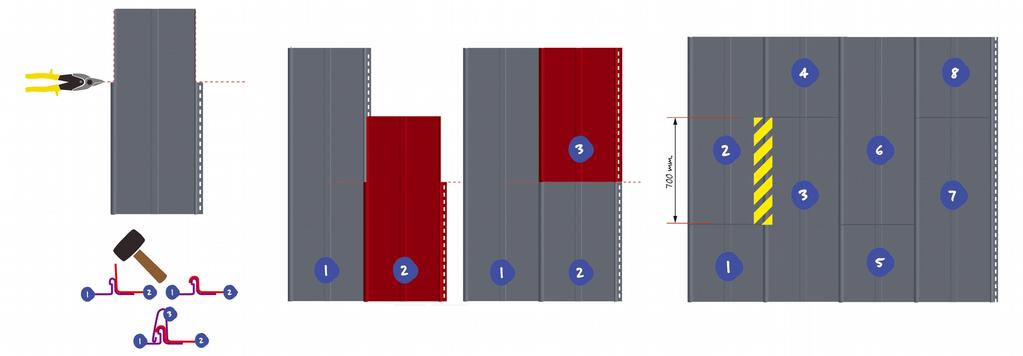

4 Łączenie arkuszy: Aby połączyć arkusze na długości wycinamy części obydwu rąbków na długości zakładu ok 200 mm. Dla dachów o niskim spadku o długości zakładu około 500 mm. Wyciętą długość zakładu rąbka należy sklepać gumowym młotkiem aby ułatwić montaż kolejnych arkuszy Odległość między łączeniami powinna wynosić 700 mm. Zamki wycinamy w panelach 1, 3, 5, 7. Montujemy rynnę koszową. Rysujemy linie pomocnicze pomagające w prawidłowym docięciu arkuszy. Przy łączeniu rynien stosuje się zakład ok 200 mm. Narysuj linie pomocnicze do których przytniesz arkusze. Przytnij rynnę równolegle do okapu. Przycinamy kolejne arkusze do odpowiedniej długości i pod odpowiednim kątem. Następnie montujemy rynny koszowe używając wkrętów samowiercących.

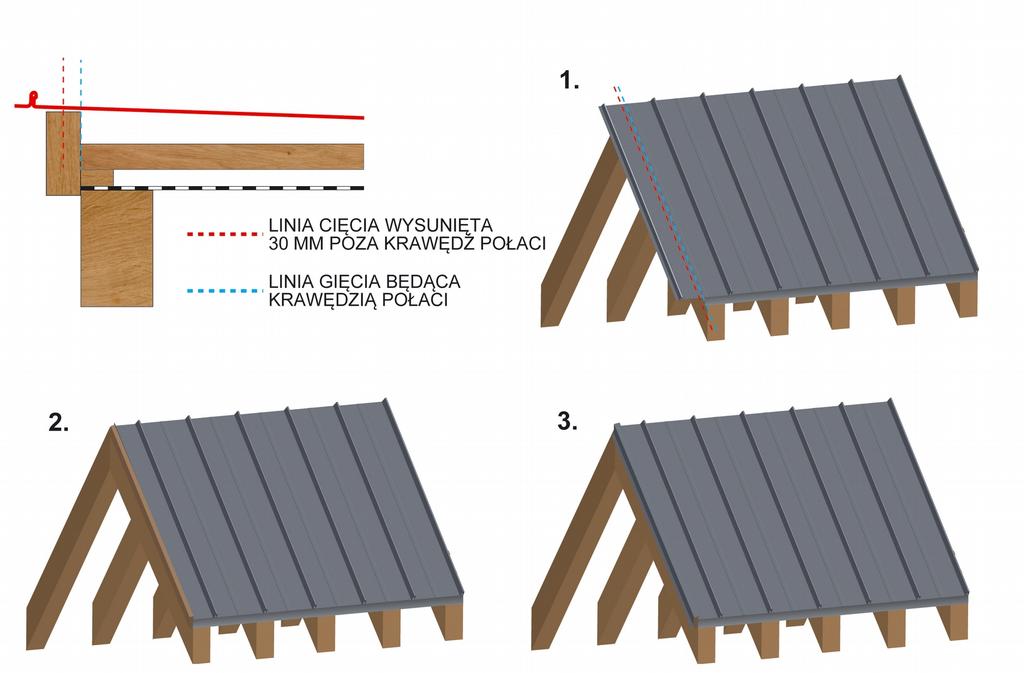

5 1. Na skrajnym arkuszu należy nakreślić dwie linie. Pierwsza linia będąca krawędzią połaci, druga wysunięta poza krawędź o około 30 mm. 2. Należy odciąć arkusze wzdłuż drugiej linii, a następnie należy zagiąć 30 mm rąbka wzdłuż pierwszej narysowanej linii. Na koniec należy przykręcić rąbek wkrętami samowiercącymi do deski szczytowej. 3. Montowanie wiatrownicy. Listwy podgąsiorowe należy zamontować Następnie w odstępach nie większych niż 500 mm wkrętami 20 mm nad linią krawędzi gąsiora. samowiercącymi mocujemy gąsior. Zakład kolejnych segmentów gąsiora musi być nie mniejszy niż 10 mm.
