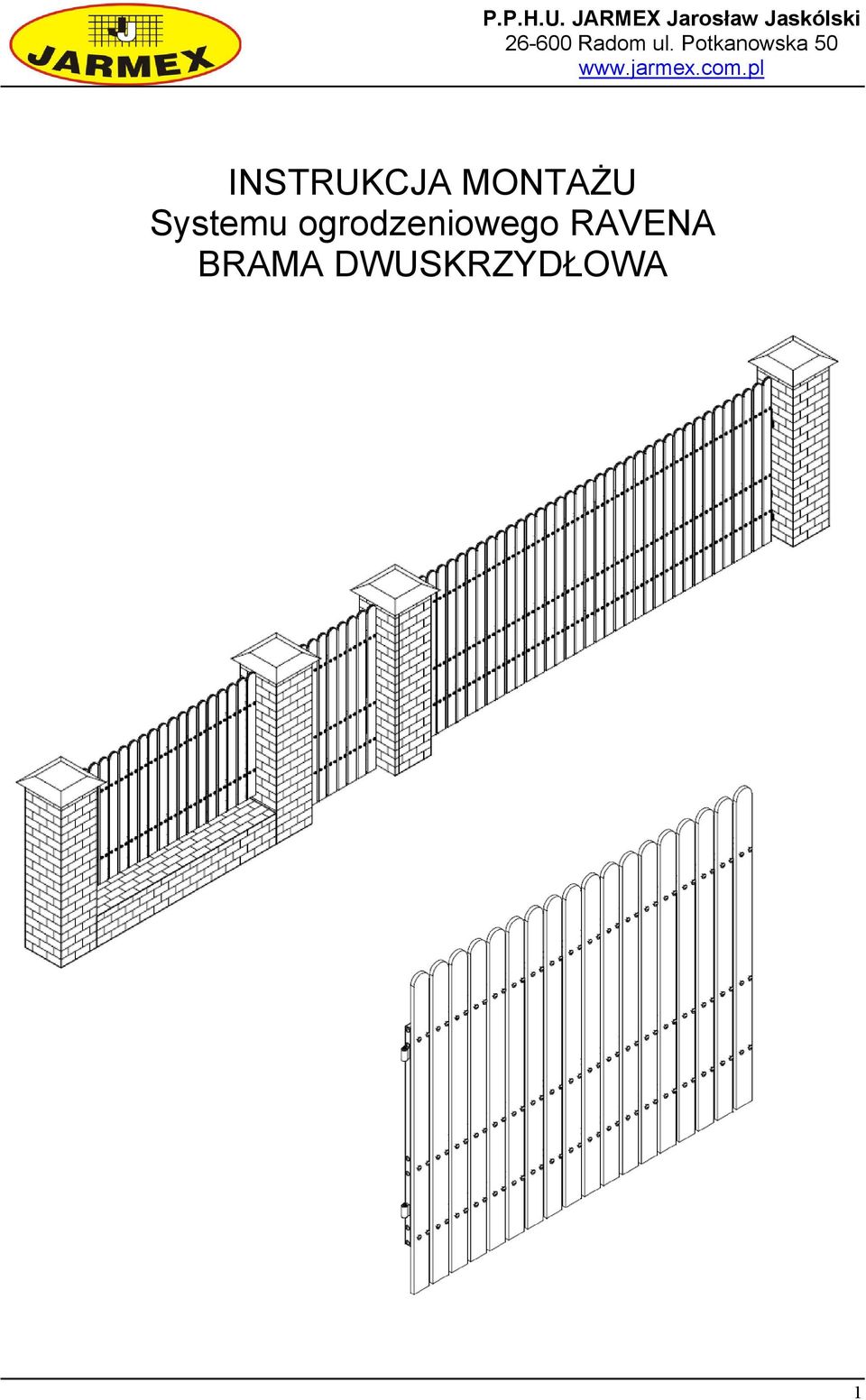

1 P.P.H.U. JARMEX Jarosław Jaskólski Radom ul. Potkanowska 50 INSTRUKCJA MONTAśU Systemu ogrodzeniowego RAVENA BRAMA DWUSKRZYDŁOWA 1

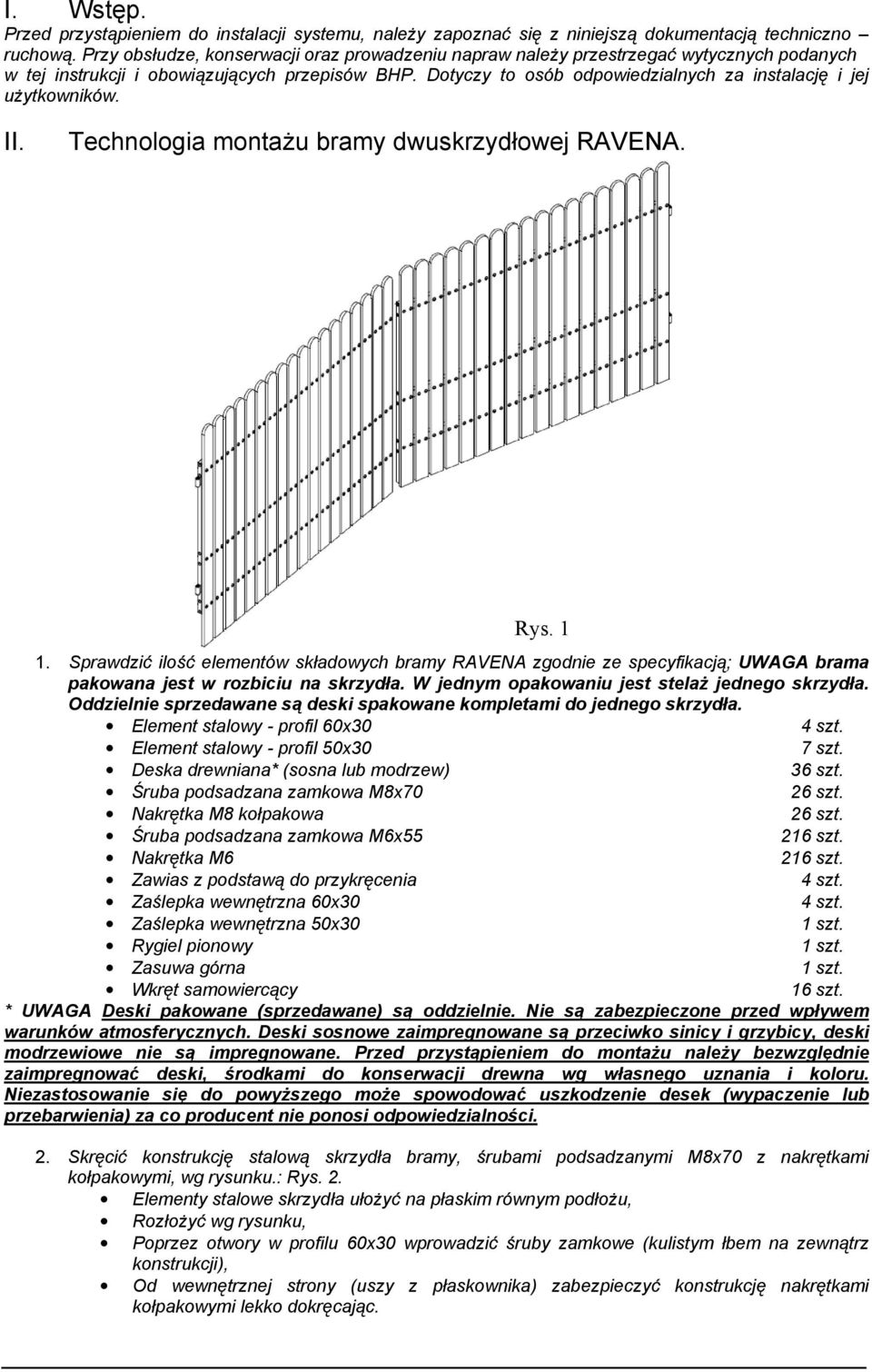

2 I. Wstęp. Przed przystąpieniem do instalacji systemu, naleŝy zapoznać się z niniejszą dokumentacją techniczno ruchową. Przy obsłudze, konserwacji oraz prowadzeniu napraw naleŝy przestrzegać wytycznych podanych w tej instrukcji i obowiązujących przepisów BHP. Dotyczy to osób odpowiedzialnych za instalację i jej uŝytkowników. II. Technologia montaŝu bramy dwuskrzydłowej RAVENA. Rys Sprawdzić ilość elementów składowych bramy RAVENA zgodnie ze specyfikacją; UWAGA brama pakowana jest w rozbiciu na skrzydła. W jednym opakowaniu jest stelaŝ jednego skrzydła. Oddzielnie sprzedawane są deski spakowane kompletami do jednego skrzydła. Element stalowy - profil 60x30 Element stalowy - profil 50x30 7 szt. Deska drewniana* (sosna lub modrzew) 36 szt. Śruba podsadzana zamkowa M8x70 26 szt. Nakrętka M8 kołpakowa 26 szt. Śruba podsadzana zamkowa M6x szt. Nakrętka M6 216 szt. Zawias z podstawą do przykręcenia Zaślepka wewnętrzna 60x30 Zaślepka wewnętrzna 50x30 Rygiel pionowy Zasuwa górna Wkręt samowiercący 16 szt. * UWAGA Deski pakowane (sprzedawane) są oddzielnie. Nie są zabezpieczone przed wpływem warunków atmosferycznych. Deski sosnowe zaimpregnowane są przeciwko sinicy i grzybicy, deski modrzewiowe nie są impregnowane. Przed przystąpieniem do montaŝu naleŝy bezwzględnie zaimpregnować deski, środkami do konserwacji drewna wg własnego uznania i koloru. Niezastosowanie się do powyŝszego moŝe spowodować uszkodzenie desek (wypaczenie lub przebarwienia) za co producent nie ponosi odpowiedzialności. 2. Skręcić konstrukcję stalową skrzydła bramy, śrubami podsadzanymi M8x70 z nakrętkami kołpakowymi, wg rysunku.: Rys. 2. Elementy stalowe skrzydła ułoŝyć na płaskim równym podłoŝu, RozłoŜyć wg rysunku, Poprzez otwory w profilu 60x30 wprowadzić śruby zamkowe (kulistym łbem na zewnątrz konstrukcji), Od wewnętrznej strony (uszy z płaskownika) zabezpieczyć konstrukcję nakrętkami kołpakowymi lekko dokręcając.

3 Rys Tak przygotowaną konstrukcję zaślepić zaślepkami z tworzywa (profile 60x30) od góry. 4. Następnie konstrukcję stalową ułoŝyć na poziomej powierzchni zgodnie z kierunkiem otwierania skrzydła (zawiasy po prawej stronie jeśli skrzydło lewe i na odwrót) 5. Skrzydło winno spoczywać na powierzchni, tak aby moŝliwy był dostęp od dołu. 6. Deski układać na wierzchniej stronie konstrukcji tak aby pokrywały się otwory w desce i profilach stalowych. Rys Poprzez otwory w desce wprowadzać śruby zamkowe M6x55,kulistym łbem do góry. 8. Tak wprowadzone śruby zabezpieczyć dokręcając od dołu nakrętkę do wyczuwalnego oporu. Rys Po przykręceniu wszystkich desek naleŝy podokręcać wszystkie nakrętki kluczem 10 i 13 (nie występują w zestawie) do wyczuwalnego oporu, tak aby całość stanowiła zwartą, sztywną konstrukcję. 10. Skrzydła bramy RAVENA są symetryczne. 11. Do słupków przytwierdzić zawiasy z podstawą za pomocą kotew stalowych ø10x120mm (nie występują w zestawie) ) lub innych elementów montaŝowych jeśli słupki nie są murowane. Rys. 4.

4 Rys PoniewaŜ ideą projektantów było stworzenie bramy z moŝliwością automatyzacji, brama została wyposaŝona w poziomy element konstrukcyjny umoŝliwiający zamocowanie siłowników, za pomocą uchwytów zwyczajowo występujących w zestawach automatyki. W przypadku instalowania bramy ręcznie otwieranej naleŝy: - po zmontowaniu skrzydeł i osadzeniu ich pomiędzy słupkami przymierzyć element poziomy zasuwy profil 50x30 (Element 1 rys. 5) tak aby znajdował się na dogodnej wysokości. - wytrasować otwory 2. - wywiercić otwory ø10mm przelotowo przez profil. - po wierceniu koniecznie zabezpieczyć antykorozyjnie krawędzie otworów np.: pastą cynkową, - zamocować profil za pomocą śrub M8x70mm z nakrętkami kołpakowymi. Rys. 5 - po zainstalowaniu elementu poziomego, przymierzyć zasuwę poziomą. - zasuwę (1) przymocować za pomocą wkrętów samowiercących (5); (rys. 6B), pamiętając o przykręceniu oczka pod kłódkę (2), oraz elementu zasuwy (3) na przeciwległym skrzydle osiowo z prętem zasuwy. - do dłuŝszego elementu pionowego bramy na przeciwległym skrzydle (bez zasuwy) (rys. 6C) przykręcić rygiel pionowy (4) za pomocą wkrętów samowiercących (5).

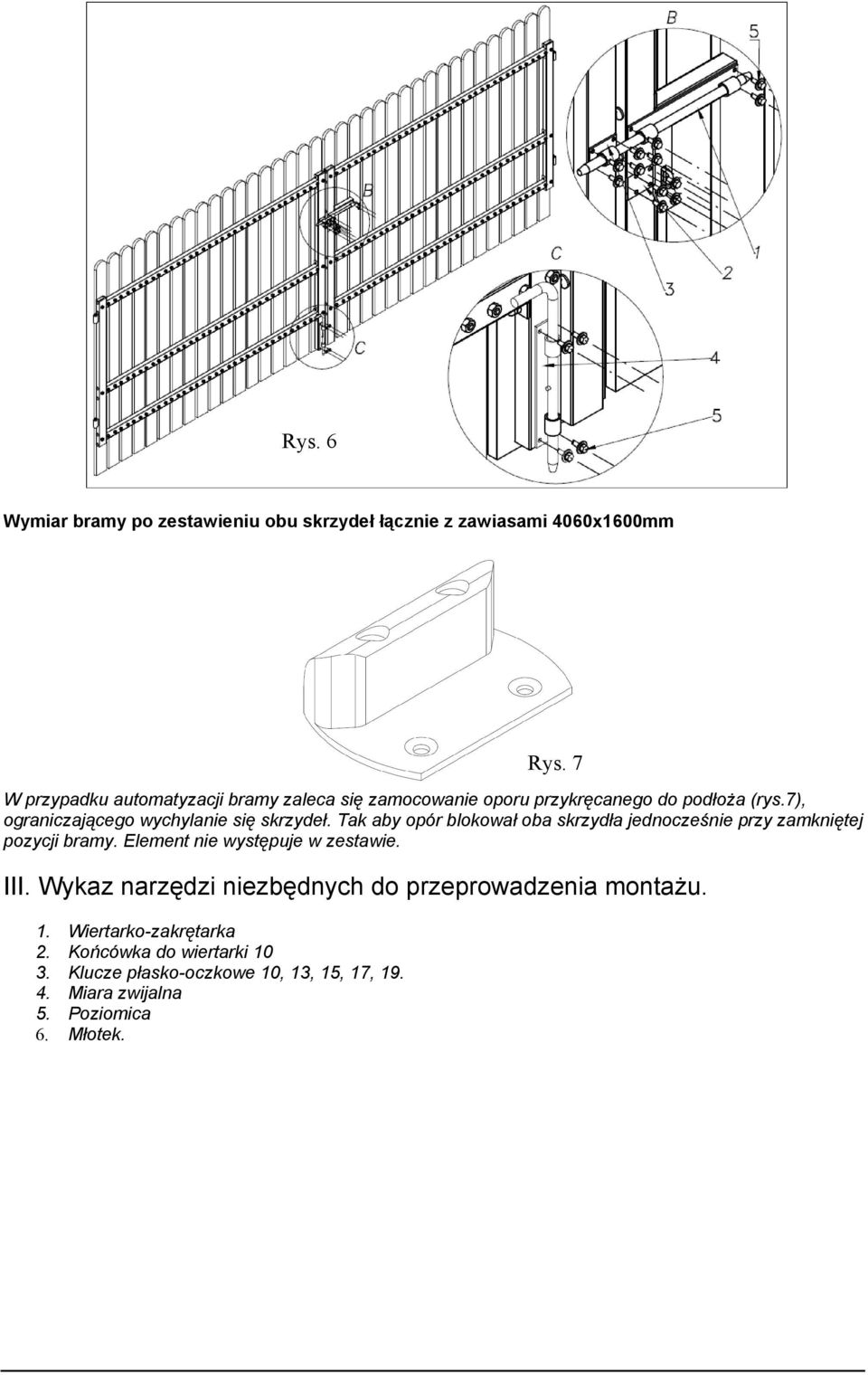

5 Rys. 6 Wymiar bramy po zestawieniu obu skrzydeł łącznie z zawiasami 4060x1600mm W przypadku automatyzacji bramy zaleca się zamocowanie oporu przykręcanego do podłoŝa (rys.7), ograniczającego wychylanie się skrzydeł. Tak aby opór blokował oba skrzydła jednocześnie przy zamkniętej pozycji bramy. Element nie występuje w zestawie. III. Wykaz narzędzi niezbędnych do przeprowadzenia montaŝu. 1. Wiertarko-zakrętarka 2. Końcówka do wiertarki Klucze płasko-oczkowe 10, 13, 15, 17, Miara zwijalna 5. Poziomica 6. Młotek. Rys. 7
