1 INSTRUKCJE MONTAŻU Stalowy system komunikacji - Stalowy system przeciwśnieżny 1

2 STALOWY SYSTEM KOMUNIKACJI RUPPCERAMIKA 2 3

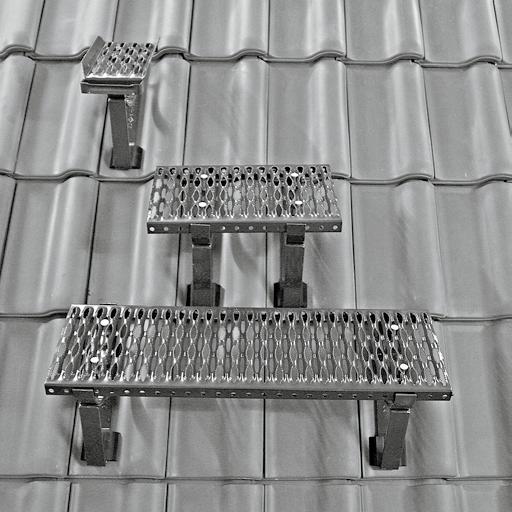

3 System elementów s u Ñcych do chodzenia po dachu RuppCeramik/Braas, zapewnia bezpiecznñ komunikacj dla osób pracujñcych na dachu. W sk ad systemu komunikacji wchodzà: Wspornik stalowy do dachówek, stopieƒ kominiarski stalowy, awa kominiarska stalowa ma a, awa kominiarska stalowa du a, uk stalowy wspierajàcy do aw kominiarskich. Elementy systemu komunikacji dachowej wykonane sà ze stali ocynkowanej ogniowo i lakierowanej proszkowo, a powierzchnie u ytkowe stopni i aw kominiarskich majà antypoêlizgowà powierzchni. Zapotrzebowanie i wymiary Stopieƒ kominiarski (133x250mm) - jeden wspornik. Stalowa awa kominiarska 400 (400x250mm) - dwa uki wspierajàce + dwia wsporniki. Stalowa awa kominiarska 800 (800x250mm) - dwa uki wspierajàce + dwa wsporniki. Stalowa awa kominiarska 1200 (1200x250mm) - trzy uki wspierajàce + trzy wsporniki. Stalowa awa kominiarska 2000 (2000x250mm) - cztery uki wspierajàce + cztery wsporniki. Na zamówienie dost pne sà tak e d u sze pomosty. Rozmieszczenie elementów komunikacji na dachu: System komunikacji mo na instalowaç na dachu w trakcie jego uk adania jak i na istniejàcym pokryciu. Przy nachyleniu dachu 45o elementy komunikacji dachowej mo na rozmieêciç w co drugim rz dzie dachówek. Przy nachyleniu dachu >45 o elementy komunikacji dachowej nale y rozmieêciç w ka dym rz dzie dachówek. Monta : Do montowania stopnia kominiarskiego wykorzystuje si pojedynczy wspornik. Przy montowaniu stalowej awy kominiarskiej 400 dachówki, na których zamocowane sà wsporniki znajdujà si obok siebie. Przy montowaniu stalowej awy kominiarskiej 800 mi dzy dachówkami, na których zamocowane sà wsporniki nale y umieêciç jednà dachówk podstawowà. Przy mocowaniu d u szych aw i pomostów w ciàgi komunikacyjne wykorzystuje si stalowe àczniki aw kominiarskich. Pami taç nale y o zachowaniu maksymalnej odleg oêci mi dzy wspornikami nie przekraczajàcej 70 cm. Dotyczy to zarówno ca ych sk adanych ciàgów komunikacyjnych jak równie pojedynczych pomostów. Stalowa awa kominiarska d. 400 mm, 800mm, 1200 mm, 2000m, (inne d ugoêci dost pne na specjalne zamówienie) Stalowy uk wspierajàcy Stalowy wspornik aw ze stopà gumowà EPDM Stalowy stopieƒ kominiarski Stalowy àcznik aw i pomostów 4 5

4 Wyjąć dachówki powyżej rzędu, gdzie będzie mocowana ława kominiarska, lub stopień kominiarski. W rozstawie 10 cm przykręcić łatę wspierającą. Wymiar ten warto sprawdzić przykładając wspornik i ewentualnie skorygować go dla innych modeli dachówek. Wsporniki zahaczyć za łatę wspierającą i ułożyć na dachówkach. Wsporniki przykręcić do łaty wspierającej. Każdy wspornik przykręcić dwoma ocynkowanymi wkrętami. W dachówkach, na których mają być zamocowane wsporniki wyciąć zamki poziome tak, aby wsporniki znalazły się na środku wywłaszczonych części profili dachówek. Na wsporniki nałożyć gumowe stopy. W dachówkach, które mają leżeć nad wspornikami wyciąć dolne zamki tak, aby po ułożeniu dachówki na miejscu pozostawić na szerokości wspornika kilkumilimetrowy luz. 6 7

5 Ułożyć nad wspornikami dachówki z wyciętymi zamkami i uzupełnić pozostałe dachówki. Łuk przykręcić do wspornika dwoma śrubami. Na wsporniku ułożyć łuk i wypoziomować go. W analogiczny sposób zamocować drugi łuk. 8 9

6 Na łuki nałożyć ławę kominiarską. Ławę przykręcić do łuków czterema śrubami. Śruby dołączone są do ławy kominiarskiej. W analogiczny sposób montować wsporniki, łuki, ławy krótkie, ławy długie i pomosty. Pamiętać należy o maksymalnej odległości wsporników nie przekraczającej 70 cm. STALOWY SYSTEM PRZECIWŚNIEŻNY RUPPCERAMIKA Stopień kominiarski jest zintegrowany z łukiem i należy montować go bezpośrednio do wspornika poziomując i przykręcając dwoma śrubami

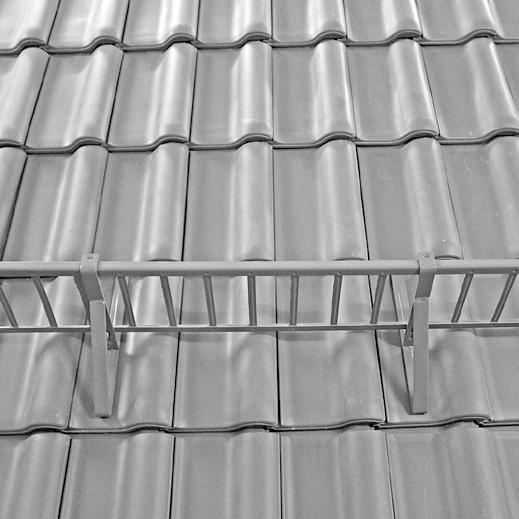

7 System zapór przeciwânie nych sk ada si z elementów s u Ñcych zapobieganiu osuwaniu si Âniegu z po aci dachu. W sk ad stalowego systemu przeciwênie nego RuppCeramika/ Braas wchodzà: stalowy wspornik p otka przeciwênie nego, stalowy p otek przeciwênie ny, stalowa klamry do àczenia p otków. Elementy wykonane sà ze stali ocynkowanej ogniowo i lakierowane proszkowo. Wymiary zapory i zapotrzebowanie elementów: Stalowy p otek przeciwênie ny 3000x200mm i 2000x200mm Stalowa klamra do àczenia p otków 2 sztuki na ka de po àczenie p otków. Stalowy wspornik p otków przeciwênie nych montowany nie rzadziej jak co oko o 70 cm, a od koƒca p otka nie dalej jak 20 cm. Rozmieszczenie stalowego systemu przeciwênie nego na dachu: Stalowy system przeciwênie ny mo na instalowaç na dachu w trakcie jego uk adania jak i na istniejàcym pokryciu. Zapory (p otki) nale y montowaç w takich miejscach na dachu, aby zgromadzony za nimi Ênieg obcià a podpor krokwi, mur at, lub p atew. Pami taç nale y, e system przeciwênie ny potrafi gromadziç na dachu znaczne iloêci Êniegu, co wymaga indywidualnego projektowania i uwzgl dnienia tego faktu w obliczeniach konstrukcyjnych wi êby dachowej. Stalowy p otek przeciwênie ny (2000x200mm i 3000x200mm) Stalowy wspornik p otka przeciwênie nego. Stalowy àcznik p otków przeciwênie nych 12 13

8 Wyjąć dachówki powyżej rzędu, gdzie będzie mocowany płotek przeciwśnieżny. W rozstawie 10 cm przykręcić łatę wspierającą. Wymiar ten warto sprawdzić przykładając wspornik i ewentualnie skorygować go dla innych modeli dachówek. Wsporniki zahaczyć za łatę wspierającą i ułożyć na dachówkach. Wsporniki przykręcić do łaty wspierającej. Każdy wspornik przykręcić wkrętem ocynkowanym. W dachówkach, na których mają być zamocowane wsporniki systemu przeciwśnieżnego wyciąć zamki poziome tak, aby wsporniki znalazły się na środku wywłaszczonych części profili dachówek. Stalowe wsporniki płotków przeciwśnieżnych montować w odstępach nie większych jak 70 cm. W dachówkach, które mają leżeć nad wspornikami płotków przeciwśnieżnych wyciąć dolne zamki tak, aby po ułożeniu dachówki na miejscu pozostawić na szerokości wspornika kilkumilimetrowy luz

9 Ułożyć nad wspornikami dachówki z wyciętymi zamkami i uzupełnić pozostałe dachówki. Płotek wcisnąć w zatrzaski wsporników. We wsporniki wstawić wstawić płotek przeciwśnieżny

10 Monier Sp. z o. o Opole, ul. Wschodnia 26, Infolinia: , dla tel. kom.: , info-braas.pl@monier.com Zalecenia producenta. Zastrzegamy sobie prawo do zmian technicznych. Instrukcje chronione są prawem autorskim. Rozporządzanie instrukcjami w innych celach, niż ten dla którego zostały wydane, wymaga zgody Monier Sp. z o.o
