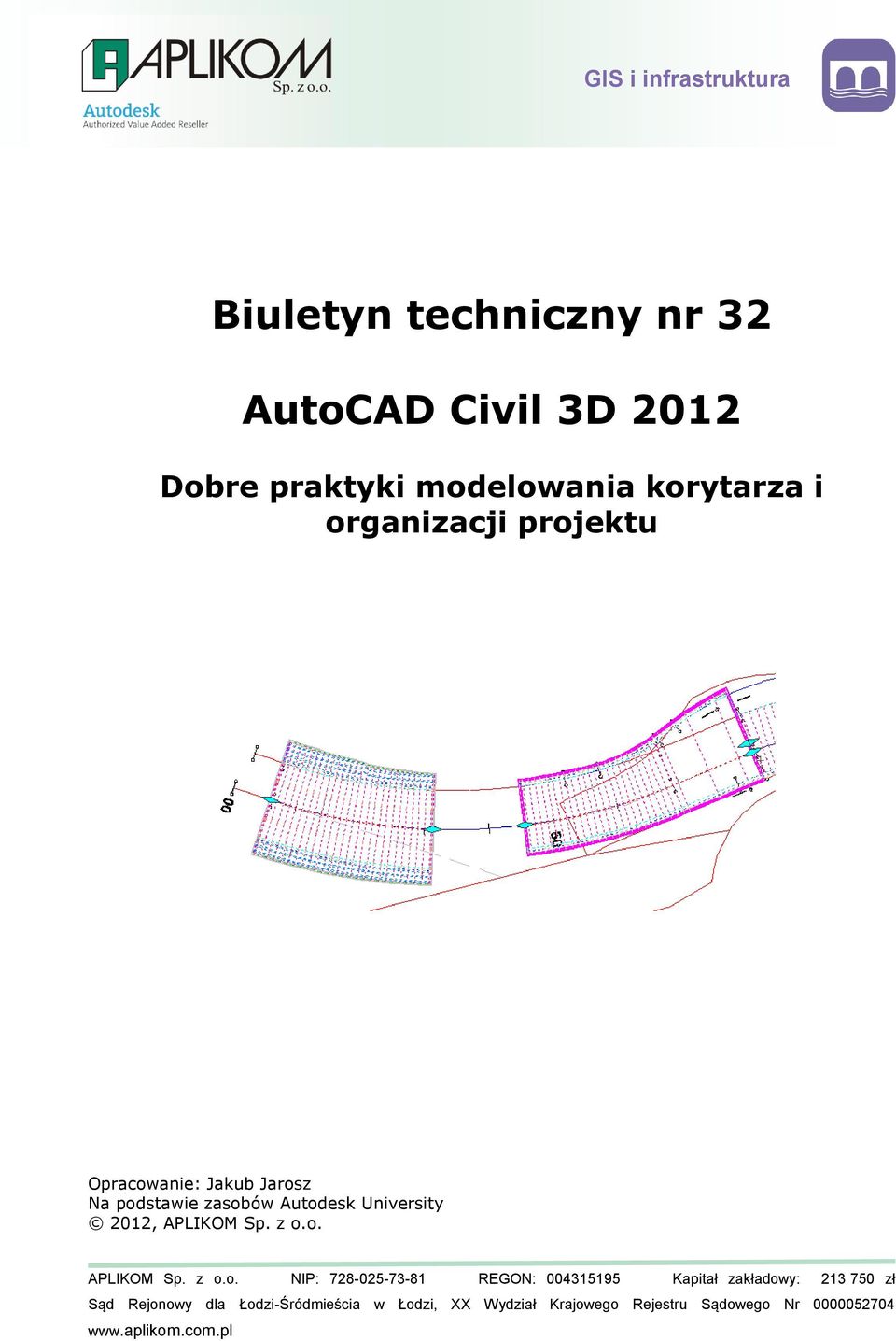

1 GIS i infrastruktura Biuletyn techniczny nr 32 AutoCAD Civil 3D 2012 Dobre praktyki modelowania korytarza i organizacji projektu Opracowanie: Jakub Jarosz Na podstawie zasobów Autodesk University 2012, APLIKOM Sp. z o.o. APLIKOM Sp. z o.o. NIP: REGON: Kapitał zakładowy: zł Sąd Rejonowy dla Łodzi-Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr

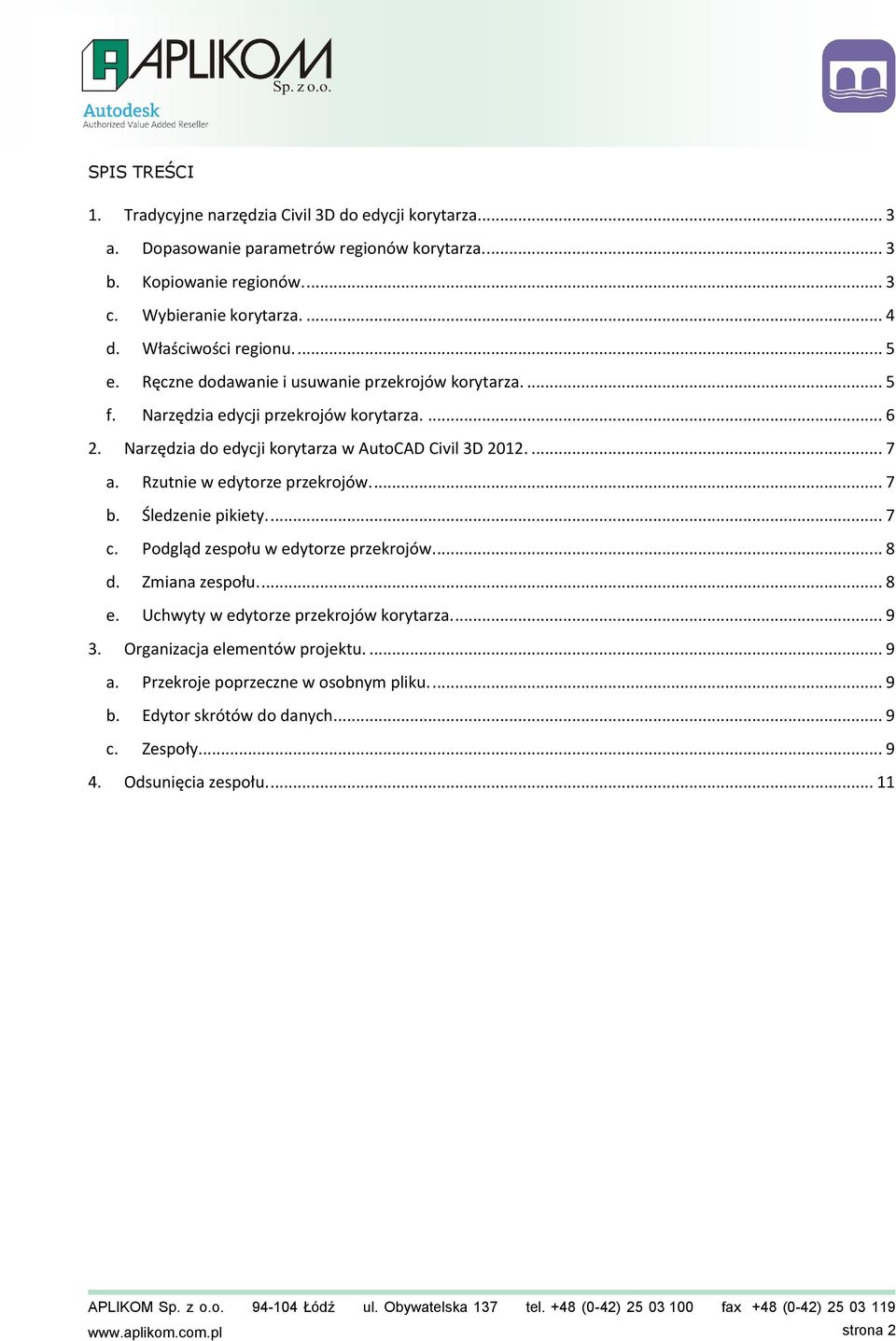

2 SPIS TREŚCI 1. Tradycyjne narzędzia Civil 3D do edycji korytarza... 3 a. Dopasowanie parametrów regionów korytarza b. Kopiowanie regionów c. Wybieranie korytarza d. Właściwości regionu e. Ręczne dodawanie i usuwanie przekrojów korytarza f. Narzędzia edycji przekrojów korytarza Narzędzia do edycji korytarza w AutoCAD Civil 3D a. Rzutnie w edytorze przekrojów b. Śledzenie pikiety c. Podgląd zespołu w edytorze przekrojów d. Zmiana zespołu e. Uchwyty w edytorze przekrojów korytarza Organizacja elementów projektu a. Przekroje poprzeczne w osobnym pliku b. Edytor skrótów do danych c. Zespoły Odsunięcia zespołu strona 2

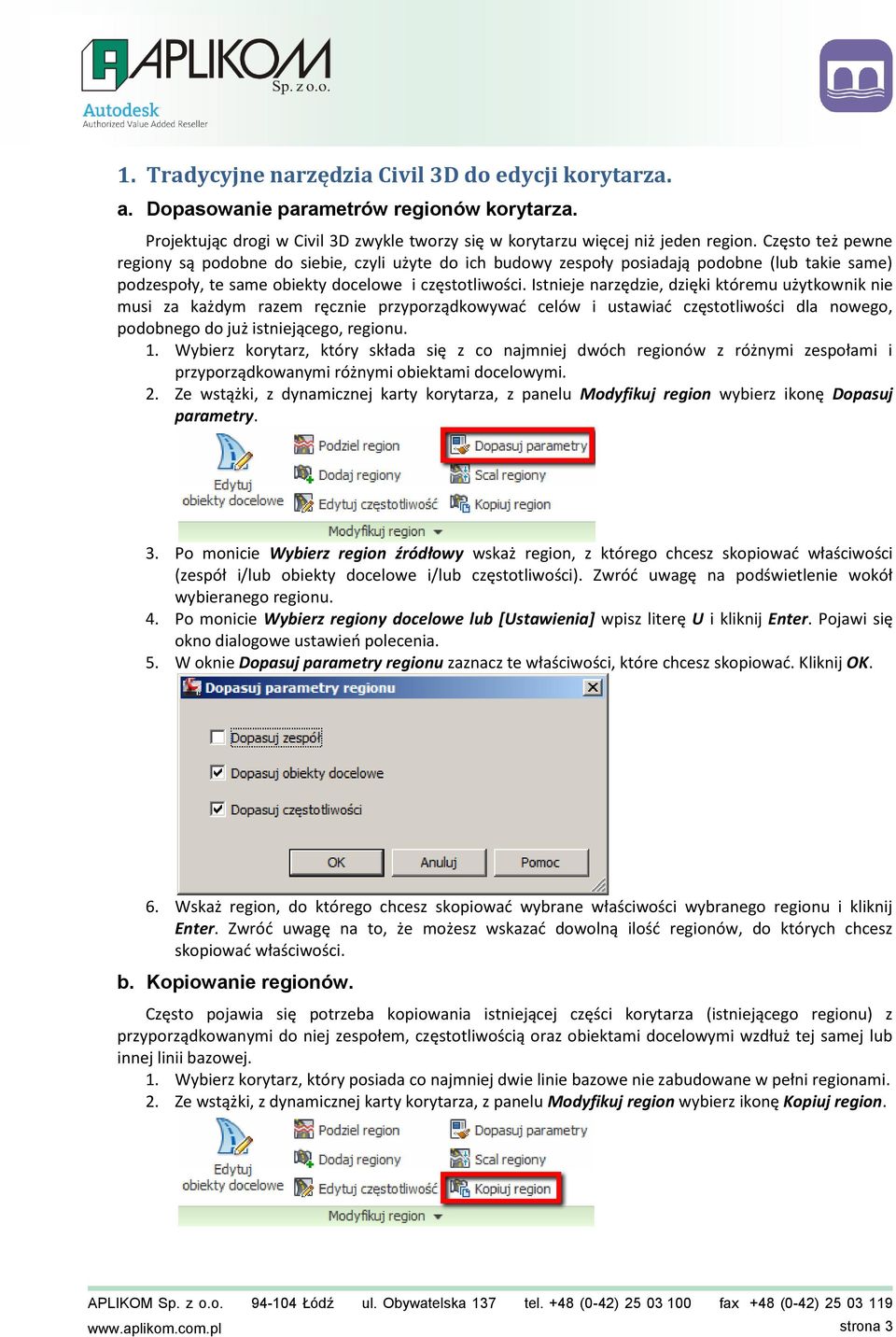

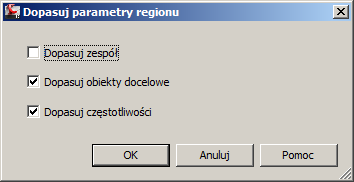

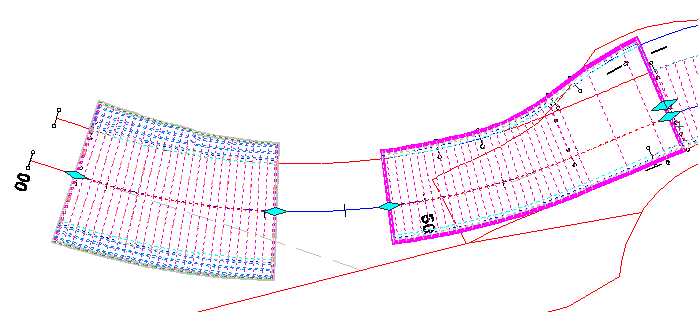

3 1. Tradycyjne narzędzia Civil 3D do edycji korytarza. a. Dopasowanie parametrów regionów korytarza. Projektując drogi w Civil 3D zwykle tworzy się w korytarzu więcej niż jeden region. Często też pewne regiony są podobne do siebie, czyli użyte do ich budowy zespoły posiadają podobne (lub takie same) podzespoły, te same obiekty docelowe i częstotliwości. Istnieje narzędzie, dzięki któremu użytkownik nie musi za każdym razem ręcznie przyporządkowywad celów i ustawiad częstotliwości dla nowego, podobnego do już istniejącego, regionu. 1. Wybierz korytarz, który składa się z co najmniej dwóch regionów z różnymi zespołami i przyporządkowanymi różnymi obiektami docelowymi. 2. Ze wstążki, z dynamicznej karty korytarza, z panelu Modyfikuj region wybierz ikonę Dopasuj parametry. 3. Po monicie Wybierz region źródłowy wskaż region, z którego chcesz skopiowad właściwości (zespół i/lub obiekty docelowe i/lub częstotliwości). Zwród uwagę na podświetlenie wokół wybieranego regionu. 4. Po monicie Wybierz regiony docelowe lub [Ustawienia] wpisz literę U i kliknij Enter. Pojawi się okno dialogowe ustawieo polecenia. 5. W oknie Dopasuj parametry regionu zaznacz te właściwości, które chcesz skopiowad. Kliknij OK. 6. Wskaż region, do którego chcesz skopiowad wybrane właściwości wybranego regionu i kliknij Enter. Zwród uwagę na to, że możesz wskazad dowolną ilośd regionów, do których chcesz skopiowad właściwości. b. Kopiowanie regionów. Często pojawia się potrzeba kopiowania istniejącej części korytarza (istniejącego regionu) z przyporządkowanymi do niej zespołem, częstotliwością oraz obiektami docelowymi wzdłuż tej samej lub innej linii bazowej. 1. Wybierz korytarz, który posiada co najmniej dwie linie bazowe nie zabudowane w pełni regionami. 2. Ze wstążki, z dynamicznej karty korytarza, z panelu Modyfikuj region wybierz ikonę Kopiuj region. strona 3

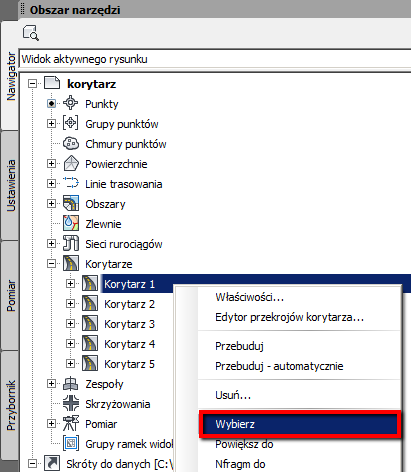

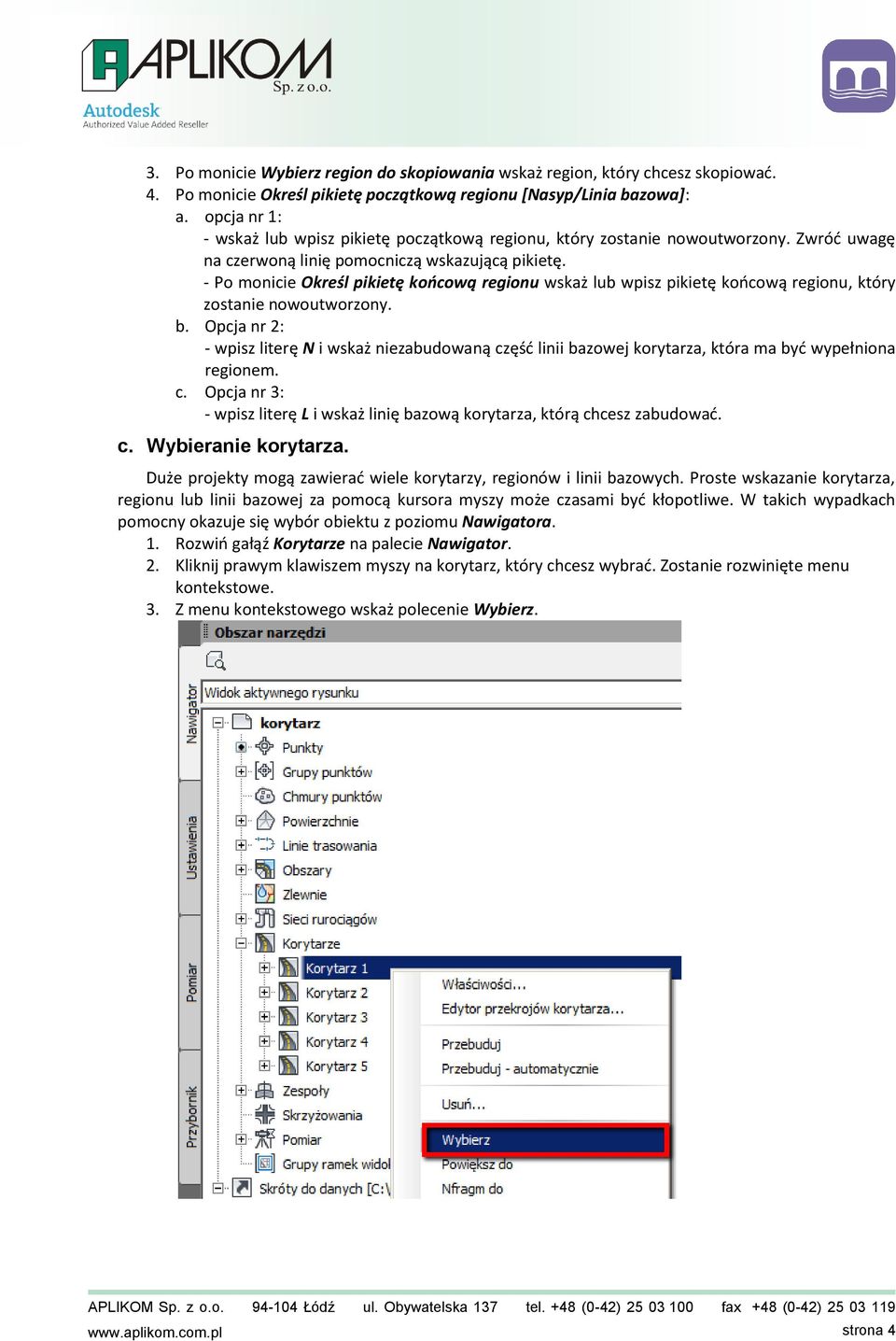

4 3. Po monicie Wybierz region do skopiowania wskaż region, który chcesz skopiowad. 4. Po monicie Określ pikietę początkową regionu [Nasyp/Linia bazowa]: a. opcja nr 1: - wskaż lub wpisz pikietę początkową regionu, który zostanie nowoutworzony. Zwród uwagę na czerwoną linię pomocniczą wskazującą pikietę. - Po monicie Określ pikietę koocową regionu wskaż lub wpisz pikietę koocową regionu, który zostanie nowoutworzony. b. Opcja nr 2: - wpisz literę N i wskaż niezabudowaną częśd linii bazowej korytarza, która ma byd wypełniona regionem. c. Opcja nr 3: - wpisz literę L i wskaż linię bazową korytarza, którą chcesz zabudowad. c. Wybieranie korytarza. Duże projekty mogą zawierad wiele korytarzy, regionów i linii bazowych. Proste wskazanie korytarza, regionu lub linii bazowej za pomocą kursora myszy może czasami byd kłopotliwe. W takich wypadkach pomocny okazuje się wybór obiektu z poziomu Nawigatora. 1. Rozwio gałąź Korytarze na palecie Nawigator. 2. Kliknij prawym klawiszem myszy na korytarz, który chcesz wybrad. Zostanie rozwinięte menu kontekstowe. 3. Z menu kontekstowego wskaż polecenie Wybierz. strona 4

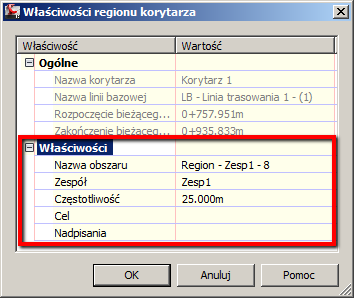

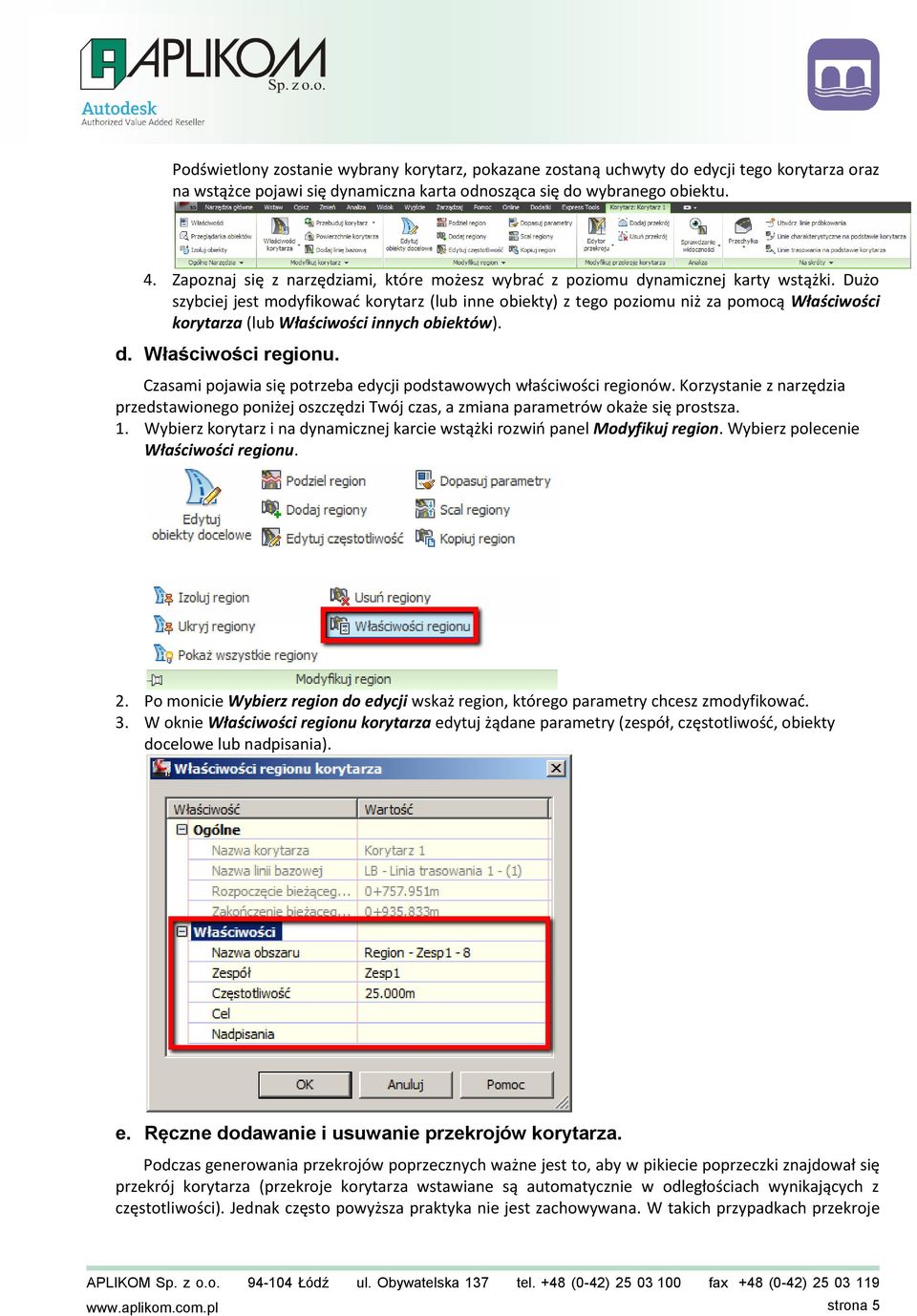

5 Podświetlony zostanie wybrany korytarz, pokazane zostaną uchwyty do edycji tego korytarza oraz na wstążce pojawi się dynamiczna karta odnosząca się do wybranego obiektu. 4. Zapoznaj się z narzędziami, które możesz wybrad z poziomu dynamicznej karty wstążki. Dużo szybciej jest modyfikowad korytarz (lub inne obiekty) z tego poziomu niż za pomocą Właściwości korytarza (lub Właściwości innych obiektów). d. Właściwości regionu. Czasami pojawia się potrzeba edycji podstawowych właściwości regionów. Korzystanie z narzędzia przedstawionego poniżej oszczędzi Twój czas, a zmiana parametrów okaże się prostsza. 1. Wybierz korytarz i na dynamicznej karcie wstążki rozwio panel Modyfikuj region. Wybierz polecenie Właściwości regionu. 2. Po monicie Wybierz region do edycji wskaż region, którego parametry chcesz zmodyfikowad. 3. W oknie Właściwości regionu korytarza edytuj żądane parametry (zespół, częstotliwośd, obiekty docelowe lub nadpisania). e. Ręczne dodawanie i usuwanie przekrojów korytarza. Podczas generowania przekrojów poprzecznych ważne jest to, aby w pikiecie poprzeczki znajdował się przekrój korytarza (przekroje korytarza wstawiane są automatycznie w odległościach wynikających z częstotliwości). Jednak często powyższa praktyka nie jest zachowywana. W takich przypadkach przekroje strona 5

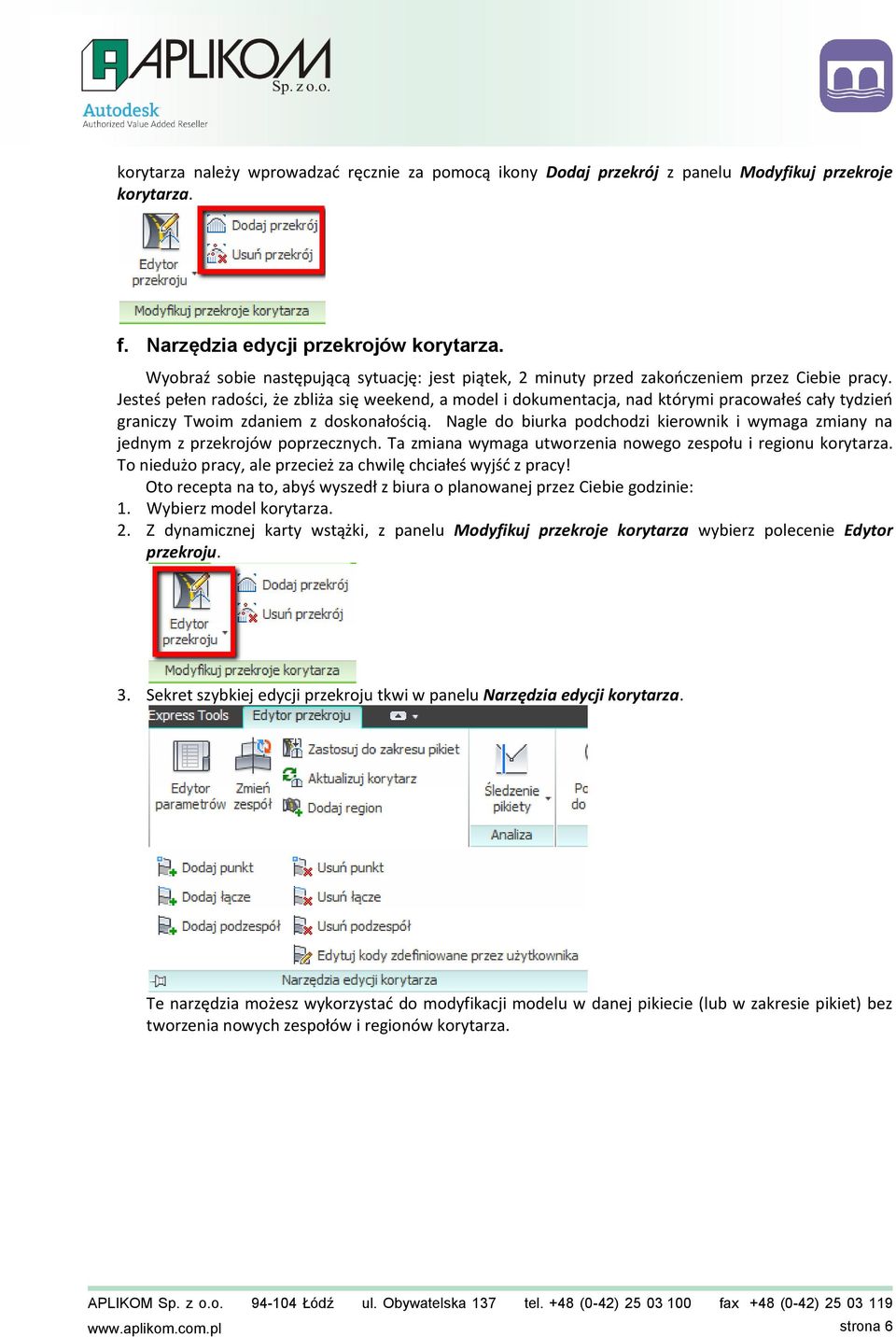

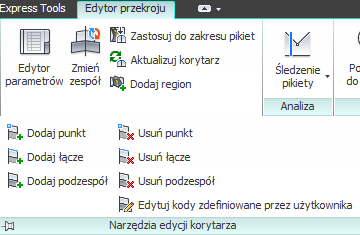

6 korytarza należy wprowadzad ręcznie za pomocą ikony Dodaj przekrój z panelu Modyfikuj przekroje korytarza. f. Narzędzia edycji przekrojów korytarza. Wyobraź sobie następującą sytuację: jest piątek, 2 minuty przed zakooczeniem przez Ciebie pracy. Jesteś pełen radości, że zbliża się weekend, a model i dokumentacja, nad którymi pracowałeś cały tydzieo graniczy Twoim zdaniem z doskonałością. Nagle do biurka podchodzi kierownik i wymaga zmiany na jednym z przekrojów poprzecznych. Ta zmiana wymaga utworzenia nowego zespołu i regionu korytarza. To niedużo pracy, ale przecież za chwilę chciałeś wyjśd z pracy! Oto recepta na to, abyś wyszedł z biura o planowanej przez Ciebie godzinie: 1. Wybierz model korytarza. 2. Z dynamicznej karty wstążki, z panelu Modyfikuj przekroje korytarza wybierz polecenie Edytor przekroju. 3. Sekret szybkiej edycji przekroju tkwi w panelu Narzędzia edycji korytarza. Te narzędzia możesz wykorzystad do modyfikacji modelu w danej pikiecie (lub w zakresie pikiet) bez tworzenia nowych zespołów i regionów korytarza. strona 6

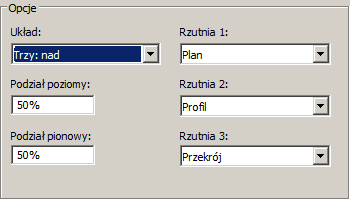

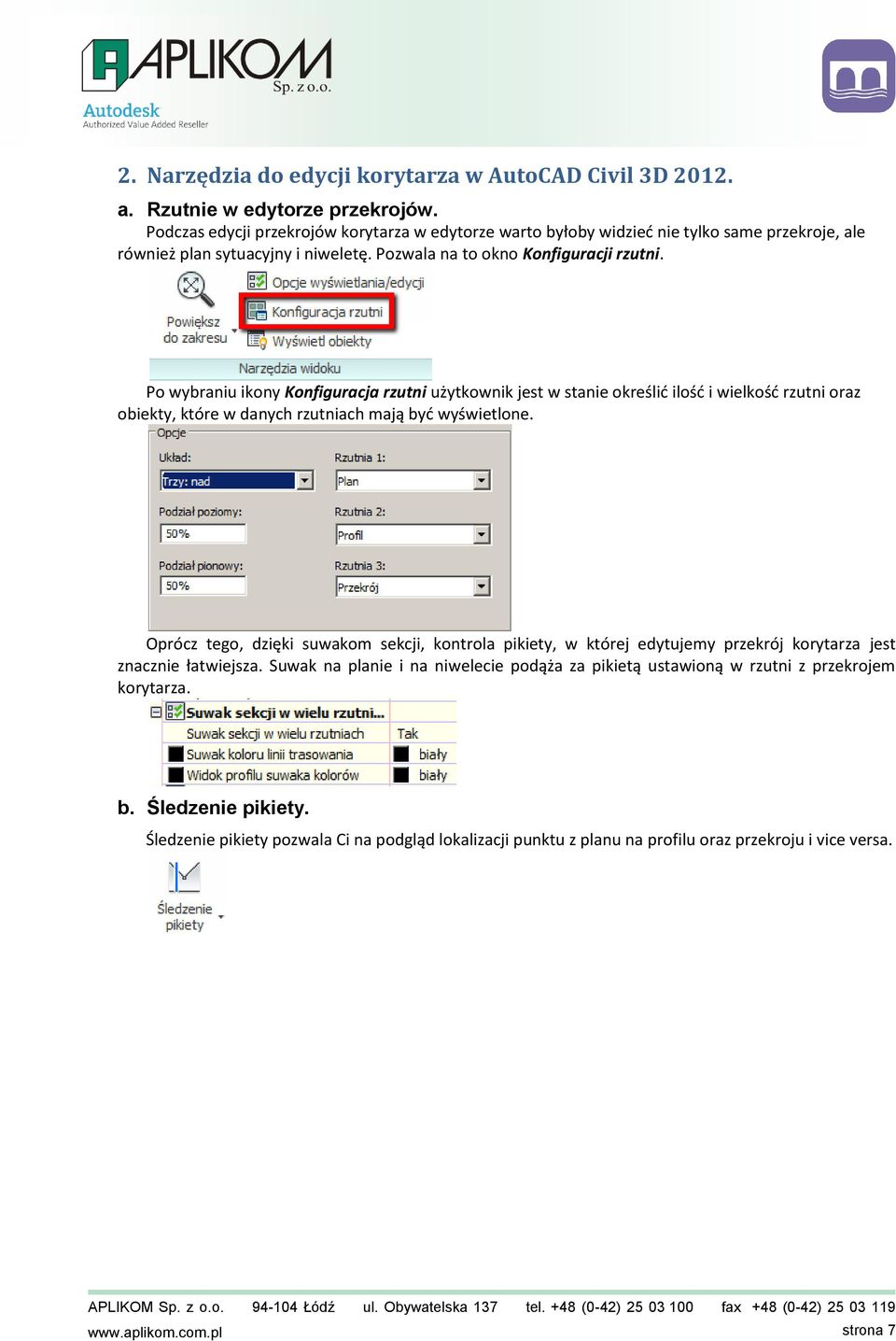

7 2. Narzędzia do edycji korytarza w AutoCAD Civil 3D a. Rzutnie w edytorze przekrojów. Podczas edycji przekrojów korytarza w edytorze warto byłoby widzied nie tylko same przekroje, ale również plan sytuacyjny i niweletę. Pozwala na to okno Konfiguracji rzutni. Po wybraniu ikony Konfiguracja rzutni użytkownik jest w stanie określid ilośd i wielkośd rzutni oraz obiekty, które w danych rzutniach mają byd wyświetlone. Oprócz tego, dzięki suwakom sekcji, kontrola pikiety, w której edytujemy przekrój korytarza jest znacznie łatwiejsza. Suwak na planie i na niwelecie podąża za pikietą ustawioną w rzutni z przekrojem korytarza. b. Śledzenie pikiety. Śledzenie pikiety pozwala Ci na podgląd lokalizacji punktu z planu na profilu oraz przekroju i vice versa. strona 7

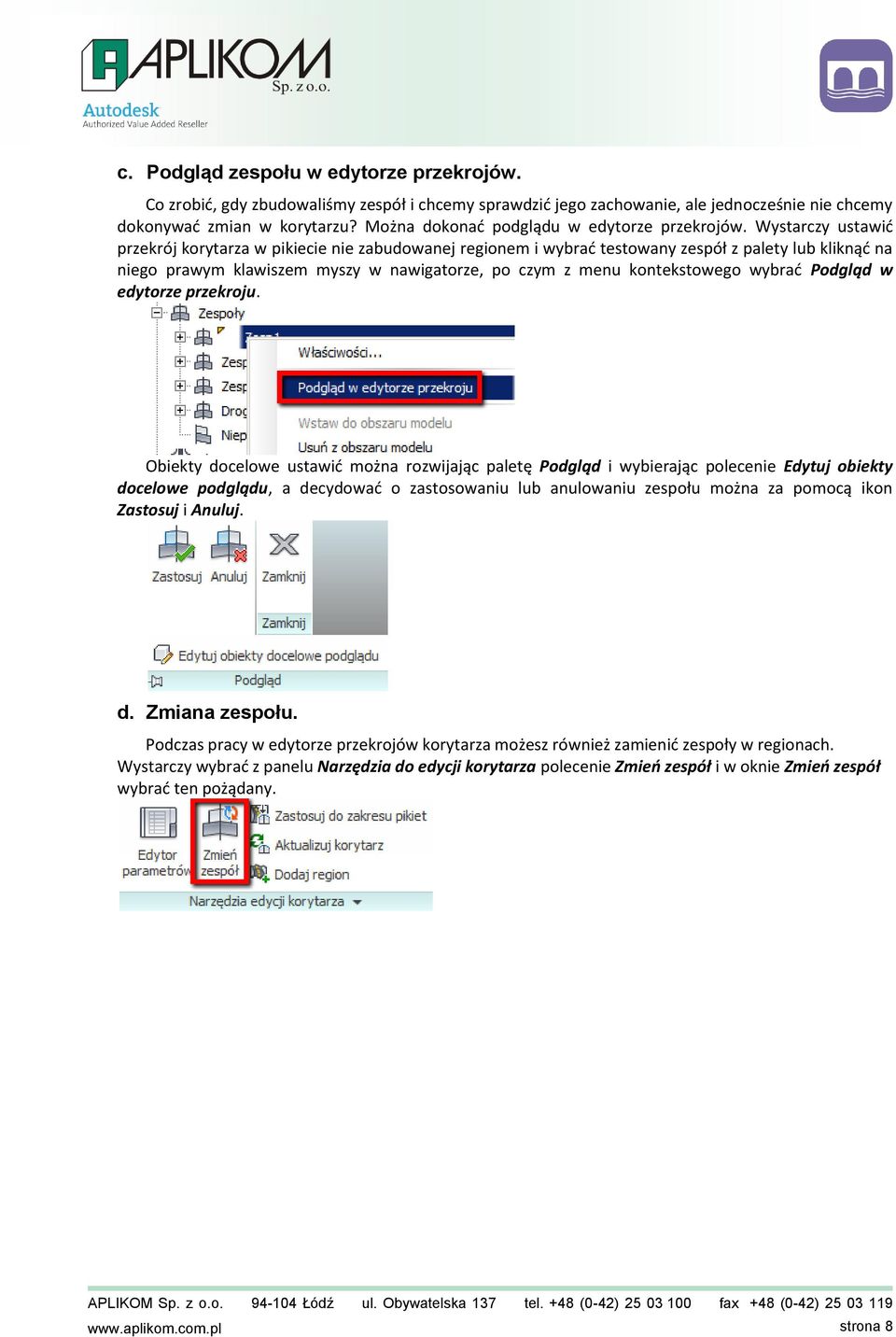

8 c. Podgląd zespołu w edytorze przekrojów. Co zrobid, gdy zbudowaliśmy zespół i chcemy sprawdzid jego zachowanie, ale jednocześnie nie chcemy dokonywad zmian w korytarzu? Można dokonad podglądu w edytorze przekrojów. Wystarczy ustawid przekrój korytarza w pikiecie nie zabudowanej regionem i wybrad testowany zespół z palety lub kliknąd na niego prawym klawiszem myszy w nawigatorze, po czym z menu kontekstowego wybrad Podgląd w edytorze przekroju. Obiekty docelowe ustawid można rozwijając paletę Podgląd i wybierając polecenie Edytuj obiekty docelowe podglądu, a decydowad o zastosowaniu lub anulowaniu zespołu można za pomocą ikon Zastosuj i Anuluj. d. Zmiana zespołu. Podczas pracy w edytorze przekrojów korytarza możesz również zamienid zespoły w regionach. Wystarczy wybrad z panelu Narzędzia do edycji korytarza polecenie Zmieo zespół i w oknie Zmieo zespół wybrad ten pożądany. strona 8

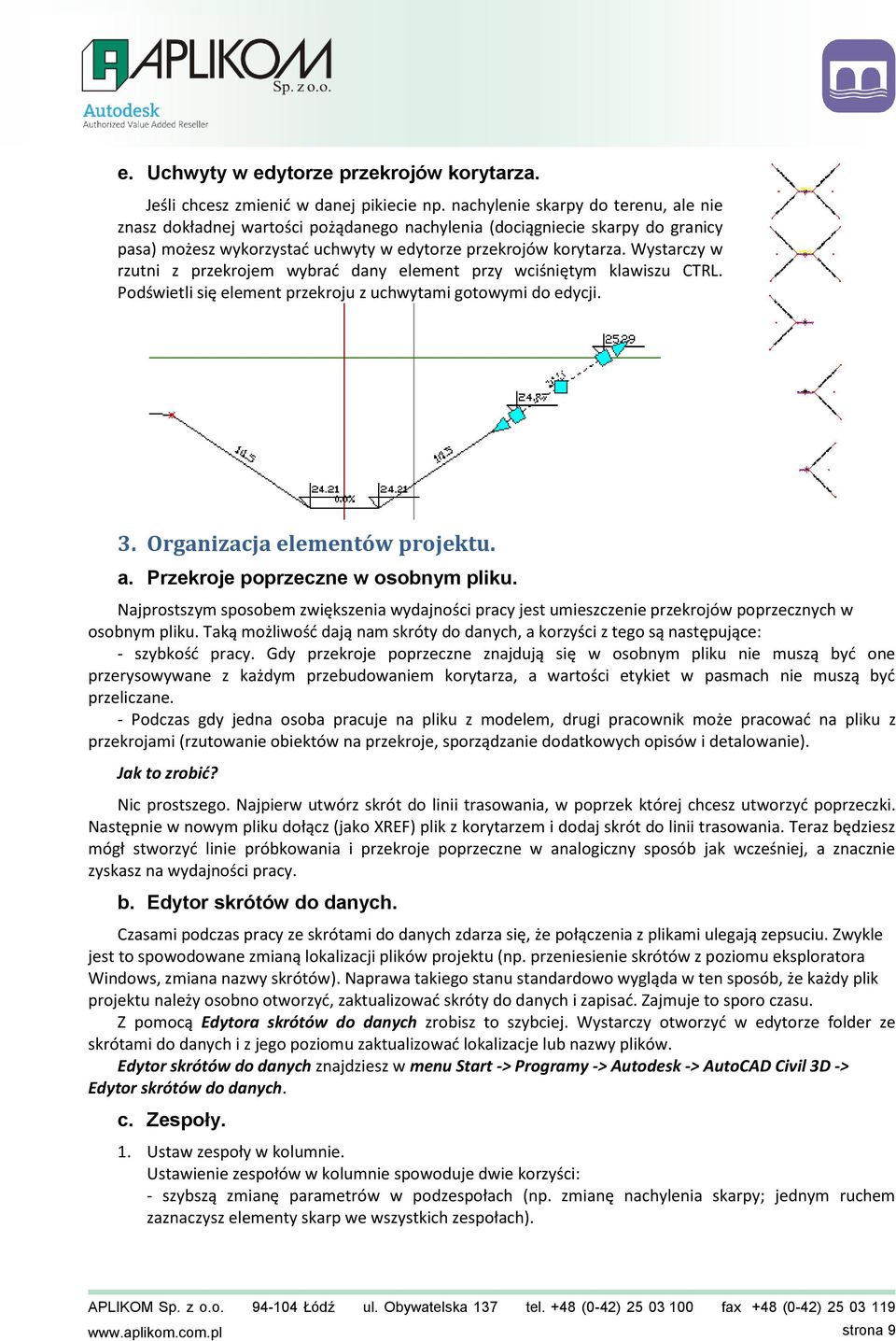

9 e. Uchwyty w edytorze przekrojów korytarza. Jeśli chcesz zmienid w danej pikiecie np. nachylenie skarpy do terenu, ale nie znasz dokładnej wartości pożądanego nachylenia (dociągniecie skarpy do granicy pasa) możesz wykorzystad uchwyty w edytorze przekrojów korytarza. Wystarczy w rzutni z przekrojem wybrad dany element przy wciśniętym klawiszu CTRL. Podświetli się element przekroju z uchwytami gotowymi do edycji. 3. Organizacja elementów projektu. a. Przekroje poprzeczne w osobnym pliku. Najprostszym sposobem zwiększenia wydajności pracy jest umieszczenie przekrojów poprzecznych w osobnym pliku. Taką możliwośd dają nam skróty do danych, a korzyści z tego są następujące: - szybkośd pracy. Gdy przekroje poprzeczne znajdują się w osobnym pliku nie muszą byd one przerysowywane z każdym przebudowaniem korytarza, a wartości etykiet w pasmach nie muszą byd przeliczane. - Podczas gdy jedna osoba pracuje na pliku z modelem, drugi pracownik może pracowad na pliku z przekrojami (rzutowanie obiektów na przekroje, sporządzanie dodatkowych opisów i detalowanie). Jak to zrobid? Nic prostszego. Najpierw utwórz skrót do linii trasowania, w poprzek której chcesz utworzyd poprzeczki. Następnie w nowym pliku dołącz (jako XREF) plik z korytarzem i dodaj skrót do linii trasowania. Teraz będziesz mógł stworzyd linie próbkowania i przekroje poprzeczne w analogiczny sposób jak wcześniej, a znacznie zyskasz na wydajności pracy. b. Edytor skrótów do danych. Czasami podczas pracy ze skrótami do danych zdarza się, że połączenia z plikami ulegają zepsuciu. Zwykle jest to spowodowane zmianą lokalizacji plików projektu (np. przeniesienie skrótów z poziomu eksploratora Windows, zmiana nazwy skrótów). Naprawa takiego stanu standardowo wygląda w ten sposób, że każdy plik projektu należy osobno otworzyd, zaktualizowad skróty do danych i zapisad. Zajmuje to sporo czasu. Z pomocą Edytora skrótów do danych zrobisz to szybciej. Wystarczy otworzyd w edytorze folder ze skrótami do danych i z jego poziomu zaktualizowad lokalizacje lub nazwy plików. Edytor skrótów do danych znajdziesz w menu Start -> Programy -> Autodesk -> AutoCAD Civil 3D -> Edytor skrótów do danych. c. Zespoły. 1. Ustaw zespoły w kolumnie. Ustawienie zespołów w kolumnie spowoduje dwie korzyści: - szybszą zmianę parametrów w podzespołach (np. zmianę nachylenia skarpy; jednym ruchem zaznaczysz elementy skarp we wszystkich zespołach). strona 9

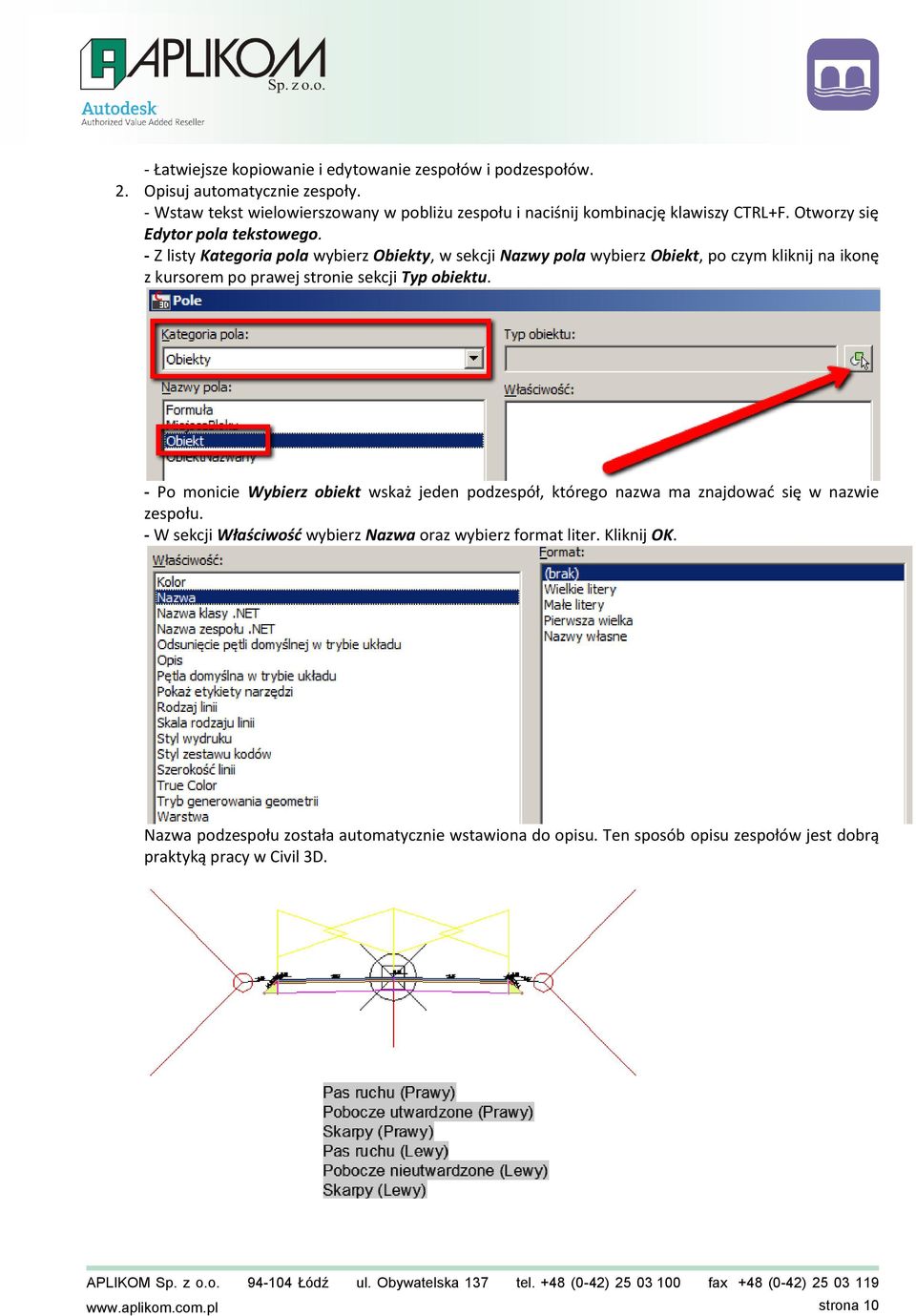

10 - Łatwiejsze kopiowanie i edytowanie zespołów i podzespołów. 2. Opisuj automatycznie zespoły. - Wstaw tekst wielowierszowany w pobliżu zespołu i naciśnij kombinację klawiszy CTRL+F. Otworzy się Edytor pola tekstowego. - Z listy Kategoria pola wybierz Obiekty, w sekcji Nazwy pola wybierz Obiekt, po czym kliknij na ikonę z kursorem po prawej stronie sekcji Typ obiektu. - Po monicie Wybierz obiekt wskaż jeden podzespół, którego nazwa ma znajdowad się w nazwie zespołu. - W sekcji Właściwośd wybierz Nazwa oraz wybierz format liter. Kliknij OK. Nazwa podzespołu została automatycznie wstawiona do opisu. Ten sposób opisu zespołów jest dobrą praktyką pracy w Civil 3D. strona 10

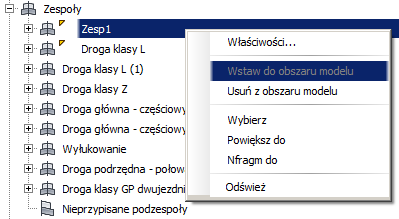

11 3. Nowe cechy AutoCAD Civil 3D Zespół nie musi znajdowad się w rysunku, żeby był użyty. Wystarczy, że zespół znajduje się w Nawigatorze, w kolekcji Zespoły. Ponadto podzespół może byd usuwany lub wstawiany do obszaru modelu. - W nawigatorze widoczne są podzespoły, które nie są przypisane do żadnego zespołu. 4. Odsunięcia zespołu. Korytarz jest tworzony poprzez rzutowanie zespołów prostopadle do linii bazowej (linii trasowania). Zwykle nie jest to problem, ale w przypadku bardziej skomplikowanych projektów (np. chodnik lub ścieżka rowerowa nie biegnące równolegle do drogi) ten fakt może okazad się kłopotem. W takich sytuacjach (żeby np. chodnik był rzutowany prostopadle do osi chodnika, a nie osi drogi) należy korzystad z tzw. odsunięd. W celu utworzenia odsunięcia należy z dynamicznej karty wstążki zespołu głównego, z panelu Zmieo zespół, wybrad narzędzie Dodaj odsunięcie. Po wskazaniu lokalizacji znacznika odsunięcia należy dodad do niego podzespoły reprezentujące np. chodnik. Następnie we właściwościach korytarza należy przyporządkowad odsunięciu odpowiednią linię trasowania (np. krawędź chodnika) i jej niweletę. Teraz będziesz miał pewnośd, że chodnik jest rzutowany prostopadle do odpowiedniej linii trasowania i zachowane są prawidłowe spadki. strona 11
