Kluczowe inwestycje. w PGE GiEK S.A. Oddział Elektrownia Turów

Transkrypt

1 Kluczowe inwestycje w PGE GiEK S.A. Oddział Elektrownia Turów

2 Grupa Kapitałowa PGE Struktura organizacyjna Struktura organizacyjna * Centrum korporacyjne PGE Polska Grupa Energetyczna SA Obrót hurtowy Energetyka konwencjonalna PGE Górnictwo i Energetyka Konwencjonalna SA Energetyka odnawialna PGE Energia Odnawialna SA Energetyka jądrowa PGE EJ 1 Sp z o.o. Dystrybucja PGE Dystrybucja SA Sprzedaż detaliczna PGE Obrót SA Energia Natury PGE Energia Natury SA Wydobycie i Wytwarzanie PGE Górnictwo i Energetyka Konwencjonalna SA (PGE GiEK SA) to koncern Grupy Kapitałowej PGE odpowiedzialny za wydobycie i wytwarzanie. PGE GiEK SA generuje ponad 70% EBITDA Grupy Kapitałowej. * Dane na dzień 31 grudnia 2014 roku

3 PGE Górnictwo i Energetyka Konwencjonalna Spółka Akcyjna Struktura organizacyjna Struktura organizacyjna PGE GiEK SA PGE GiEK SA Kopalnie Elektrownie Elektrociepłownie Oddział Kopalnia Węgla Brunatnego Bełchatów Oddział Kopalnia Węgla Brunatnego Turów Oddział Elektrownia Bełchatów Oddział Elektrownia Opole Oddział Elektrownia Turów Oddział Zespół Elektrowni Dolna Odra Oddział Elektrociepłownia Zgierz Oddział Elektrociepłownia Kielce Oddział Zespół Elektrociepłowni Bydgoszcz Oddział Elektrociepłownia Lublin Wrotków Oddział Elektrociepłownia Rzeszów Oddział Elektrociepłownia Gorzów 3 * Dane na dzień 31 grudnia 2014 roku

4 PGE Górnictwo i Energetyka Konwencjonalna Spółka Akcyjna Lokalizacja Oddziałów Lokalizacja Oddziałów PGE GiEK SA Moce osiągalne przez jednostki wytwórcze na koniec 2014 roku

5 PGE Górnictwo i Energetyka Konwencjonalna Spółka Akcyjna Podstawowe informacje Podstawowe informacje o PGE GiEK SA Wybrane dane za 2014 rok: Wydobycie węgla brunatnego 49,97 mln ton Moc elektryczna zainstalowana 10,6 GW Produkcja netto energii elektrycznej 53,3 TWh 51,31 mln ton za 2013 rok 50,50 mln ton za 2012 rok 48,90 mln ton za 2011 rok 11,0 GW za 2013 rok 11,2 GW za 2012 rok 11,4 GW za 2011 rok 55,6 TWh za 2013 rok 56,1 TWh za 2012 rok 55,6 TWh za 2011 rok 5 * Dane na dzień 31 grudnia 2014 roku

6 Dane produkcyjne, wskaźniki w PGE GiEK S.A. Oddział Elektrownia Turów

7 Produkcja energii elektrycznej Faza realizacji Produkcja energii elektrycznej [GWh] Plan Zielona Czerwona Czarna

8 Sprawność elektrowni Sprawność elektrowni [%] ,00 42,00 41,00 40,00 39,00 38,00 37,00 36,00 35, Plan 2020 Sprawność 38,70 38,70 38,00 38,65 39,58 39,71 42,00

9 Dyspozycyjność i awaryjność elektrowni Dyspozycyjność i awaryjność elektrowni [%] ,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0, (I-V) 2020 Dyspozycyjność 82,60 83,40 87,20 88,90 86,40 84,60 89,00 Awaryjność 6,3 4 6,3 3,4 2,7 2,4

10 Ochrona środowiska w PGE GiEK S.A. Oddział Elektrownia Turów

11 Start IED Modernizacje i inwestycje Wskaźnik emisji SO 2 Wskaźnik emisji SO [kg/mwh] Uczestnictwo Oddziału w Przejściowym Planie Krajowym, czyli łagodne dojście do wymogów Dyrektywy IED * * Rok 2020 bloki 1-6 i blok nr 11

12 Start IED Modernizacje i inwestycje Wskaźnik emisji NO x [kg/mwh] Wskaźnik emisji NO x 2,50 [kg/mwh] ,00 Pełne dostosowanie Oddziału do wymagań Dyrektywy IED z dniem 1 stycznia 2016 roku 1,50 1,00 0,50 0, * * Rok 2020 bloki 1-6 i blok nr 11

13 Start IED Modernizacje i inwestycje Wskaźnik emisji pyłu [kg/mwh] Wskaźnik emisji pyłu 6 [kg/mwh] Uczestnictwo Oddziału w Przejściowym Planie Krajowym, czyli łagodne dojście do wymogów Dyrektywy IED * * Rok 2020 bloki 1-6 i blok nr 11

14 Program redukcji hałasu z komina sześcioprzewodowego Obiekt Zadanie Efekt Blok 1 1. Montaż tłumika w kanale spalin 10 db Blok 2 Blok 3 1. Sterowanie obrotami za pomocą falownika 2. Montaż tłumika w kanale spalin 1. Sterowanie obrotami za pomocą falownika 2. Montaż tłumika w kanale spalin 3 db 10 db w trakcie realizacji 11 db Blok 4 Blok 5 Blok 6 1. Wymiana wentylatorów 2. Sterowanie obrotami za pomocą falownika 3. Wymiana kanałów spalin (większa średnica, gładsza powierzchnia) 4. Praca z IOS mokre spaliny 5. Wydłużenie kanału spalin pomiary realizowane dla bl. 4 wykazały efekt ~ 12 db bl. 5 i 6 w trakcie realizacji

15 w PGE GiEK S.A. Oddział Elektrownia Turów

16 Budowa nowego bloku energetycznego w PGE GIEK S.A. Oddział Elektrownia Turów

17 Faza realizacji inwestycji Faza przygotowania inwestycji Prace koncepcyjne Modernizacje i inwestycje Budowa nowego bloku energetycznego w Elektrowni Turów grudzień 2008 Harmonogram Projektu Wstępne prace studialne nt. budowy nowego bloku Zawarcie umowy trójstronnej pomiędzy PGE GiE a PGE Elektrownią Turów i PGE KWB Turów na przygotowanie inwestycji budowy nowego bloku maj 2010 Zawarcie umowy z Doradcą Technicznym październik 2013 marzec 2014 kwiecień 2014 lipiec 2014 grudzień 2014 styczeń 2015 czerwiec 2015 Uzyskanie Decyzji o Środowiskowych Uwarunkowaniach Wybór najkorzystniejszej oferty na budowę bloku Uzyskanie pozwolenia na budowę Zawarcie Kontraktu na budowę nowego bloku Wydanie Polecenia Rozpoczęcia Prac (NTP) Zawarcie umowy z Inżynierem Kontraktu maj 2018 Rozpoczęcie rozruchu bloku 1 lipca 2019 Rozpoczęcie ruchu próbnego 31 lipca 2019 Przejęcie bloku do eksploatacji

18 Budowa nowego bloku energetycznego Budowa nowego bloku energetycznego w Elektrowni Turów Podstawowy zakres projektu realizuje konsorcjum firm Mitsubishi Hitachi Power Systems Europe GmbH (lider konsorcjum), Budimex SA oraz Tecnicas Reunidas SA (partnerzy konsorcjum). Wartość netto Kontraktu na budowę bloku - 3,25 mld PLN. Łączne nakłady - 4,00 mld zł. Przekazanie bloku do eksploatacji - 56 miesięcy od daty wystawienia NTP - sierpień 2019 r.

19 Budowa nowego bloku energetycznego Budowa nowego bloku energetycznego w Elektrowni Turów Parametry techniczne nowego bloku Parametr Wartość Moc znamionowa netto: 450,0 Mwe Sprawność znamionowa netto: 43,40 % Dyspozycyjność w I roku Okresu Gwarancji 90,9 % Dyspozycyjność w II roku Okresu Gwarancji 92,0 %

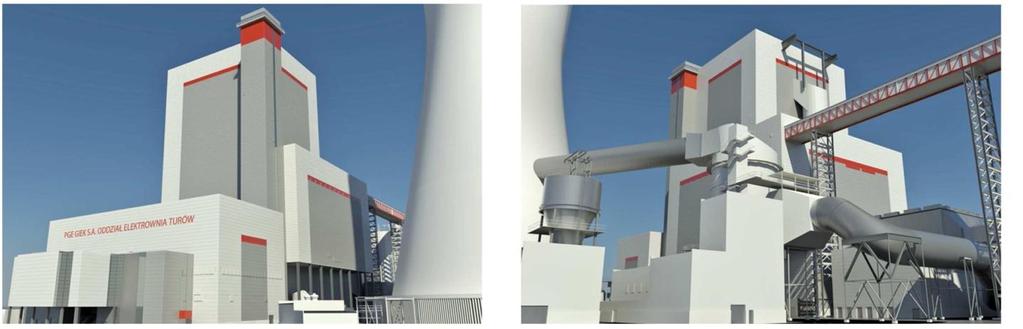

20 Budowa nowego bloku energetycznego w Elektrowni Turów Budowa nowego bloku energetycznego w Elektrowni Turów Podstawowe parametry emisji zanieczyszczeń i sprawności Jedn. Nowy Blok Bloki 8, 9, 10 (średnio) Stężenie dwutlenku siarki mg/m usr Stężenie tlenków azotu mg/m usr Stężenie pyłu mg/m usr Sprawność netto % 43,40 34,50

21 Budowa instalacji odsiarczania spalin na blokach 4-6 Budowa nowego bloku energetycznego w Elektrowni Turów Podpisanie kontraktu z Konsorcjum (Babcock Noell GmbH Lider Konsorcjum, Bilfinger Infrastructure S.A. Partner) - 2 września 2013 r. Wartość netto przedmiotowego kontraktu: ,52 zł Przyjęcie do eksploatacji ostatniego ciągu technologicznego - grudzień 2015 r. Wizualizacja instalacji odsiarczania na blokach 4-6

22 Budowa instalacji odsiarczania spalin Budowa instalacji odsiarczania spalin w Elektrowni Turów Realizacja podpisanego kontraktu pozwoli na redukcję emisji SO 2 z bloków 4-6 do poziomu 50 mg/m 3 USR mg SO mg SO 2 Wizualizacja instalacji odsiarczania na blokach mg SO 2 50 mg SO mg SO mg SO mg SO 2 Śr. 200 mg/m 3 usr W połączeniu z intensyfikacją odsiarczania suchego na blokach 1-3 (stężenie SO mg/m 3 USR) umożliwi to blokom 1-6 spełnienie wymagań Dyrektywy IED w zakresie utrzymania łącznej emisji SO 2 z emitora (komina sześcioprzewodowego) na poziomie 200 mg/m 3 USR.

23 Budowa instalacji odsiarczania spalin Budowa instalacji odsiarczania spalin w Elektrowni Turów Dotychczas zrealizowane etapy (do końca kwietnia 2015 r.) Etap 1 Uzyskanie pozwolenia na budowę (Decyzja nr 396/2013). Etap 2 Opracowanie projektów wykonawczych. Etap 3 Prace budowlane; dostawa/modernizacja, montaż i rozruch wentylatora spalin dla bloku nr 4. Etap 4 Adaptacja jednego ciągu komina sześcioprzewodowego (dla bloku nr 4). Etap 5 Wykonanie fundamentów dla absorberów, pompowni i innych obiektów. Etap 6 Montaż konstrukcji absorbera. Etap 7 Wykonanie fundamentów dla budynku magazynu pryzmowego.

24 Budowa instalacji odsiarczania spalin Realizacja Etap 3 Montaż nowych wentylatorów spalin bloku 4. Etap 3 Montaż kanału obejściowego absorbera na bloku nr 4. Etap 4 Montaż nowych segmentów przewodu kominowego bloku nr 4. Etap 6 Montaż absorberów.

25 Budowa instalacji odazotowania spalin. Budowa instalacji odazotowania spalin w Elektrowni Turów Umożliwienie blokom 1-6 spełnienie wymagań Dyrektywy IED w zakresie emisji NOx, czyli zapewnienie średniodobowego stężenia NOx na poziomie nieprzekraczającym 200 mg/m 3 USR (w pełnym zakresie obciążeń bloku), przy zastosowaniu technologii niekatalitycznych, z zastosowaniem reagenta w postaci wodnego roztworu mocznika. Cel projektu Zbiorniki mocznika Stacja dozowania mocznika do kotłów nr 1-3 Urządzenie wtryskowe mocznika

26 Instalacja odazotowania spalin na blokach 1-3 Instalacja odazotowania spalin na blokach 4-6 Modernizacje i inwestycje Budowa instalacji odazotowania spalin Budowa instalacji odazotowania spalin grudzień Planowany odbiór końcowy. Podpisanie kontraktu z wykonawcą. Wartość umowy zł. Planowany efekt dla instalacji: średniodobowa emisja NOx poniżej 190 mg/nm Odbiór końcowy. Podpisanie kontraktu z wykonawcą. Wartość umowy zł. Uzyskany efekt dla instalacji: średniogodzinowa emisja NOx poniżej 190 mg/nm 3

27 Odbudowa zapory Odbudowa zapory w ramach ujęcia wody powierzchniowej na rzece Witka Katastrofa budowlana z dnia r. Widok po uruchomieniu piętrzenia za pomocą grodzy tymczasowej.

28 Odbudowa zapory Odbudowa zapory w ramach ujęcia wody powierzchniowej na rzece Witka Wizualizacja realizowanej odbudowy zapora o konstrukcji betonowej z bezobsługową budowlą upustową - przelewem labiryntowym i przepławką dla ryb.

29 Odbudowa zapory Odbudowa zapory w ramach ujęcia wody powierzchniowej na rzece Witka Sekcja pod przepławkę Sekcje pod przelew labiryntowy Zapora lewostronna Zapora prawostronna

30 Odbudowa zapory Odbudowa zapory w ramach ujęcia wody powierzchniowej na rzece Witka 22 maja 2014 r. Podpisanie umowy z wykonawcą P.B.G.iE. EGBUD Sp. z o.o. 2 czerwca 2014 r. Przekazanie Wykonawcy terenu budowy. Harmonogram odbiór tymczasowy 27 miesięcy od daty podpisania umowy, tj. do sierpnia 2016 r. odbiór końcowy 33 miesiące od daty podpisania umowy, tj. do lutego 2017 r. Wartość netto umowy: zł

31 Kompleksowa modernizacja bloków 1-3 Kompleksowa modernizacja bloków 1-3 pod kątem poprawy parametrów eksploatacyjnych i dyspozycyjności Cel projektu: zapewnienie blokom nr 1-3 warunków do zgodnej z przepisami oraz bezpiecznej i efektywnej pracy w drugiej połowie ich okresu eksploatacji (tj. od 2018 do 2044 roku) koniec 2015 koniec 2017 koniec 2018 koniec 2019 Walne Zgromadzenie podjęło uchwałę w sprawie udzielenia zgody na nabywanie aktywów trwałych W Dzienniku Urzędowym UE zostały opublikowane ogłoszenia o przetargach na realizację modernizacji Przewidywane podpisanie umów na poszczególne wyspy technologiczne z wykonawcami modernizacji Modernizacja bloku energetycznego nr 2 Modernizacja bloku energetycznego nr 1 Modernizacja bloku energetycznego nr 3

32 Kompleksowa modernizacja bloków 1-3 Kompleksowa modernizacja bloków 1-3 pod kątem poprawy parametrów eksploatacyjnych i dyspozycyjności Realizacja przedsięwzięcia pozwoli na : umożliwienie pracy bloków nr 1-3 przez ponad 25 lat, co pozwoli na całkowite wykorzystanie węgla ze złoża Kopalni Węgla Brunatnego Turów, dostosowanie do wymagań Dyrektywy IED w zakresie dopuszczalnych emisji SO 2 oraz pyłu, zwiększenie średniego wskaźnika dyspozycyjności każdego z bloków, w okresie między remontami kapitalnymi, z 82% do poziomu 90%, zwiększenie sprawności brutto bloków z 38,5% do poziomu 42,05%, zwiększenie nominalnej mocy elektrycznej bloków z 235 MWe do 250 MWe.

33 Przemiałownia Kamienia Wapiennego Przemiałownia Kamienia Wapiennego Wymiana młynów DF-90 nr 1 oraz DF-90 nr 2 (ELT-27) Cel zadania: Odtworzenie mocno wyeksploatowanych instalacji młynowych nr 1 oraz nr 2 Przemiałowni Kamienia Wapiennego. Zapewnienie sorbentu o odpowiedniej granulacji dla instalacji mokrego odsiarczania spalin bloków 4-6 oraz nowego bloku. Zapewnienie wymaganej ilości sorbetu dla ELT w celu dotrzymania standardów emisji SO 2. Zakres: 1. Montaż nowych młynów o wydajności nie mniejszej niż 46 Mg/h, 2. Wymiana podgrzewaczy powietrza, 3. Wymiana/demontaż (w zależności od przyjętego rozwiązania) kruszarki wstępnej, 4. Wymiana stacji automatyki SA3 linii nr 2, 5. Wymiana stacji automatyki SA2 linii nr Dostosowanie pozostałych elementów instalacji (rurociągi, kanały, przyłącza i instalacje elektryczne oraz AKPiA) w zależności od stopnia podstawowych zmian konstrukcyjnych.

34 Budowa instalacji odpylania Budowa instalacji odpylania i odkurzania układów nawęglania oraz kotłowni bloków 1-6 z uwzględnieniem wymagań Dyrektyw ATEX Cel zadania: Dostosowanie urządzeń do obowiązujących przepisów oraz zmniejszenie obszarów stref wybuchowych podyktowane Rozporządzeniem Ministra Gospodarki z dnia 8 lipca 2010 r. w sprawie minimalnych wymagań, dotyczących bezpieczeństwa i higieny pracy, związanych z możliwością wystąpienia w miejscu pracy atmosfery wybuchowej Dz. U. Nr 138, poz. 931 (Dyrektywa ATEX 137) oraz Rozporządzeniem Ministra Gospodarki z dnia 22 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem - Dz. U. Nr 263, poz (Dyrektywa ATEX 95). Zakres: W ramach Projektu zostaną zaprojektowane i wybudowane instalacje odpylania urządzeń nawęglania bloków 1-6, kruszarkowni 1-3 oraz instalacje odkurzania pomieszczeń układów nawęglania bloków 1-6, które będą spełniały obowiązujące przepisy, a w szczególności Dyrektywy ATEX. Ponadto galerie nawęglania 1-3 oraz przynależne im kruszarkownie węgla zostaną wyposażone w centralną instalację odkurzania.

35 Zagospodarowanie gipsu z IOS ELT Zagospodarowanie gipsu z IOS Elektrowni Turów Cel zadania: Celem Projektu jest przygotowanie Elektrowni Turów do składowania lub magazynowania i ewentualnego zbywania gipsu dwuwodnego, który będzie powstawał w procesie odsiarczania spalin na blokach 4-6 i nowym bloku energetycznym poprzez: przebudowanie osadników żużla w celu ich dostosowania do magazynowania gipsu, o łącznej pojemności ok m 3, przygotowanie i budowa ziemnego zbiornika do magazynowania gipsu, zlokalizowanego na terenie wydzielonej części zwałowiska wewnętrznego Kopalni Turów, o pojemności ok. 1 mln m 3, przygotowanie Elektrowni Turów od strony logistycznej i formalno-prawnej do możliwości zbywania lub innego zagospodarowania wyprodukowanego gipsu.

36 Kluczowe inwestycje w Elektrowni Turów Dziękuję za uwagę
