1 Techniczno-ekonomiczne aspekty modernizacji źródła ciepła z zastosowaniem kogeneracji węglowej i gazowej w ECO SA Opole. Rytro,

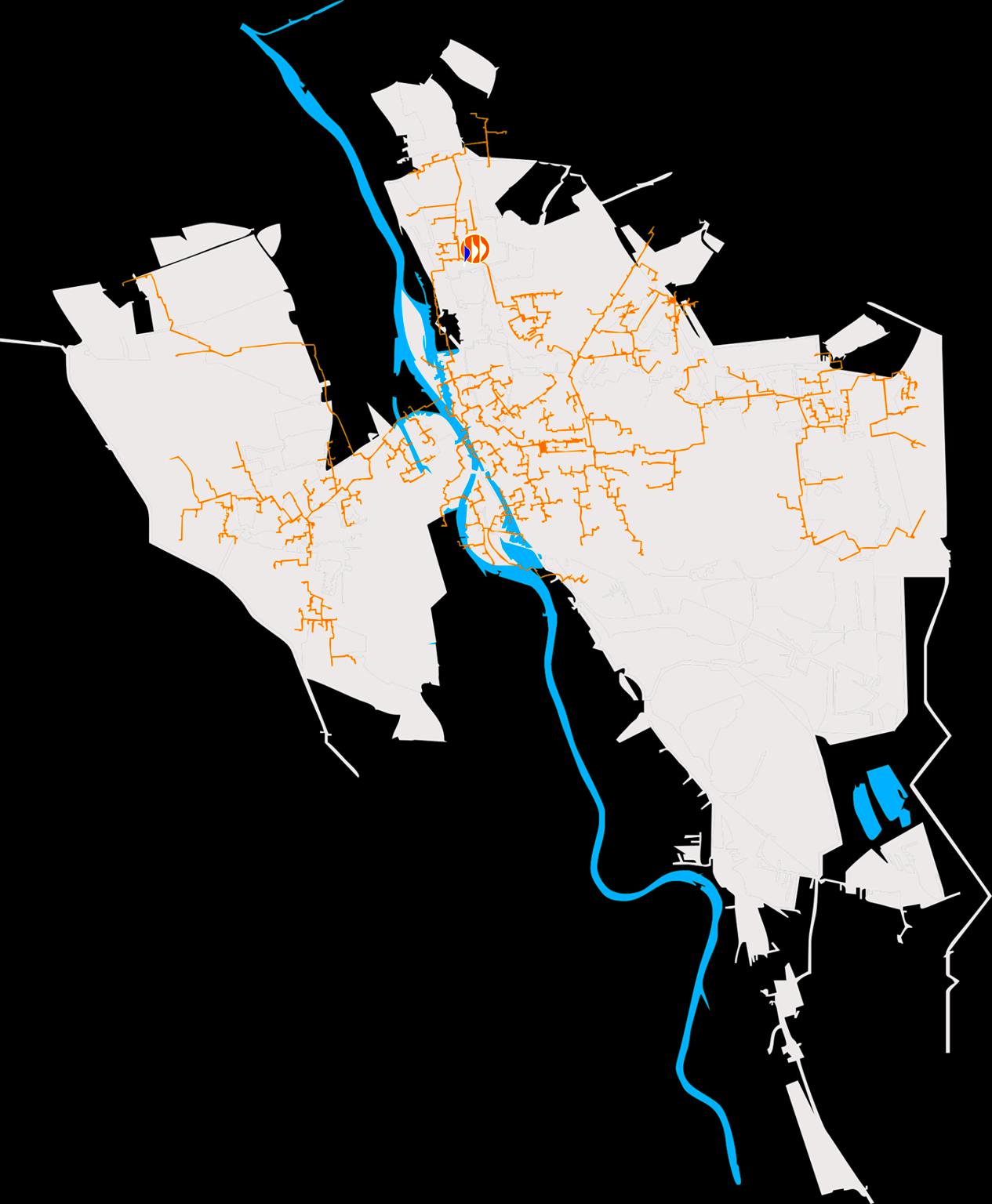

2 System ciepłowniczy w Opolu moc zainstalowana w źródle 282 MWt 18,35 Mwe moc zamówiona 240 MWt długość sieci ciepłowniczej 120 km w tym preizolowanej 65 % węzły cieplne 1050 szt w tym własne 658 szt produkcja ciepła w 2014r tys. GJ

ciepłowniczej 120 km w tym preizolowanej 65 % węzły cieplne

3 Struktura sprzedaży ciepła systemowego w Opolu

4 Rynek ciepła w Opolu

5 Struktura sprzedaży energii elektrycznej EC Opole

Harmonogram realizacji inwestycji Lipiec 2009 uzyskanie pozwolenia na budowę Maj 2010 podpisanie kontraktu z konsorcjum firm Energoinstal Wsrbud S.A.

6 Harmonogram realizacji inwestycji Lipiec 2009 uzyskanie pozwolenia na budowę Maj 2010 podpisanie kontraktu z konsorcjum firm Energoinstal Wsrbud S.A. Lipiec 2010 przekazanie placu budowy wykonawcy Grudzień 2011 uruchomienie kotła parowego OR50-N Marzec 2012 synchronizacja z siecią energetyczną i rozpoczęcie ruchu regulacyjnego Kwiecień 2012 pomiary gwarantowane Czerwiec 2012 przekazanie bloku parowego do ruchu

Lipiec 2010 przekazanie placu budowy wykonawcy Grudzień 2011 uruchomienie kotła parowego OR50-N Marzec

7 Schemat technologiczny EC Opole

Podstawowe parametry bloku parowego Kocioł parowy OR 50N Nominalna wydajność pary - 50 t/h Ciśnienie pary na wylocie - 6,3 MPa Temperatura pary na wylocie 485 0 C Turbina parowa przeciwpreżna SST-300

8 Podstawowe parametry bloku parowego Kocioł parowy OR 50N Nominalna wydajność pary - 50 t/h Ciśnienie pary na wylocie - 6,3 MPa Temperatura pary na wylocie C Turbina parowa przeciwpreżna SST-300 Siemens Moc min/max - 1,4 MW / 10,95 MW Przepływ pary min/max - 14,5 t/h / 52,0 t/h Ciśnienie pary znamionowe - 5,9 MPa Ciśnienie pary wylotowe znamionowe - 0,08 Mpa Moc wymiennika przyturbinowego 30 MW Moc wymiennika przyturbinowego przy pracy z SRS 40 MW

1,4 MW / 10,95 MW Przepływ pary min/max - 14,5 t/h / 52,0 t/h Ciśnienie pary znamionowe - 5,9 MPa Ciśnienie pary

9 Schemat technologiczny bloku parowego EC Opole

10 Parametry gwarantowane bloku parowego Parametry gwarantowane Parametry z pomiarów Moc elektryczna Moc min/max cieplna stacji ciepłowniczej Moc max cieplna stacji ciepłowniczej przy zasilaniu ze SRS Sprawność skojarzenia przy pracy bloku, dla mocy 30 MW Sprawność skojarzenia przy pracy bloku, dla mocy 14 MW Sprawność skojarzenia przy pracy bloku, dla mocy 7,9 MW Sprawność średnio roczna Dyspozycyjność bloku MW MW MW % % % % % 10,9 7,9/ ,2 83,51 70,77 84, ,5/30 41,8 85,7 84,64 82,03 85,6 < 94

Sprawność skojarzenia przy pracy bloku, dla mocy 14 MW Sprawność skojarzenia przy pracy bloku, dla mocy 7,9 MW Sprawność

11 Konfoguracja źródła w EC Opole wykres uporządkowany z turbiną gazową pracującą w podstawie

12 Konfoguracja źródła w EC Opole wykres uporządkowany z blokiem parowym pracującym w podstawie.

13 wzrost % Procentowy wzrost cen w latach

14 Cena [zł/mwh] Ceny energii elektrycznej i praw majątkowych Certyfikaty "czerwone" [zł/mwh] Certyfikaty "żółte" [zł/mwh] Energia elektryczna [zł/mwh]

2008 2009 2010 2011 2012 2013 2014 2015 Certyfikaty

15 Całkowity koszt realizacji 82,4 mln brutto Źródła finansowania 5,0 % - Środki własne 12,7 % - Dotacja krajowa z NFOŚiGW 34,8 % - Dotacja unijna z Funduszu Spójności 47,5 % - Kredyt PKO BP

Efekty budowy układów kogeneracyjnych wzrost sprawności wytwarzania efekt skojarzenia ( 60% ciepła wytworzone w skojarzeniu ) zmniejszenie zużycia węgla o 10 tys.

16 Efekty budowy układów kogeneracyjnych wzrost sprawności wytwarzania efekt skojarzenia ( 60% ciepła wytworzone w skojarzeniu ) zmniejszenie zużycia węgla o 10 tys. ton i obniżenie emisji zwiększenie produkcji energii elektrycznej do 18,3 MW e a tym samym wzrost przychodów z tytułu jej sprzedaży dywersyfikacja paliw optymalizacja kosztów produkcji w zależności od cen poszczególnych paliw

ton i obniżenie emisji zwiększenie produkcji energii elektrycznej do 18,3 MW e a tym samym

17 Układy kogeneracyjne Grupy ECO SA 6 MWe 6,6 MWt 0,25 MWe 0,32 MWt 14,4 MWe 75,1 MWt 7,2 MWe 14,2 MWt 10,9 MWe 30 MWt

Wnioski modernizacja ciepłowni poprzez budowę właściwie skonfigurowanego układu wysokosprawnej kogeneracji, jest ważnym narzędziem w realizacji dyrektyw UE oraz Polityki Energetycznej Polski, w celu

18 Wnioski modernizacja ciepłowni poprzez budowę właściwie skonfigurowanego układu wysokosprawnej kogeneracji, jest ważnym narzędziem w realizacji dyrektyw UE oraz Polityki Energetycznej Polski, w celu dążenia do osiągnięcia systemu efektywnie energetycznego. kogeneracja, wpływa na wzrost standardów i bezpieczeństwa jego dostaw, a także zwiększenie ilości oferowanej energii elektrycznej dla klientów zewnętrznych oraz ochronę środowiska naturalnego.

Wnioski energia elektryczna wytwarzana w układach wysokosprawnej kogeneracji realizowanej w systemach ciepłowniczych stanowi wartość dodaną, dającą możliwość konkurowania na lokalnym rynku.

19 Wnioski energia elektryczna wytwarzana w układach wysokosprawnej kogeneracji realizowanej w systemach ciepłowniczych stanowi wartość dodaną, dającą możliwość konkurowania na lokalnym rynku. tendencja wzrostu ciepła na potrzeby ciepłej wody, sprzyja rozwojowi wysokosprawnej kogeneracji realizacja układów skojarzonych przy aktualnych cenach nośników energii możliwa jest jedynie przy udziale wsparcia inwestycyjnego i operacyjnego.

tendencja wzrostu ciepła na potrzeby ciepłej wody, sprzyja rozwojowi wysokosprawnej kogeneracji realizacja

20 Dziękuję za uwagę
