1 Strategia rozwoju systemów wytwórczych PKE S.A. w ramach Grupy TAURON w perspektywie roku 2020 Henryk TYMOWSKI Wiceprezes Zarządu PKE S.A. Dyrektor ds. Rozwoju Eugeniusz BIAŁOŃ Dyrektor Projektów Budowy Nowych Mocy

2 Struktura mocy zainstalowanej Ogółem Elektrownie zawodowe El. Zawodowe cieplne, w tym: na węglu kamiennym na węglu brunatnym El. Zawodowe wodne Elektrownie przemysłowe JWCD njwcd gazowe Źródła odnawialne Źródło: Raport roczny PSE Operator

3 Struktura procentowa mocy zainstalowanej Źródło: Raport roczny PSE Operator

4 Struktura mocy osiągalnej w KSE Ogółem Elektrownie zawodowe El. Zawodowe cieplne, w tym: na węglu kamiennym na węglu brunatnym gazowe El. Zawodowe wodne Elektrownie przemysłowe Źródła odnawialne JWCD njwcd Źródło: Raport roczny PSE Operator

5 Struktura procentowa mocy osiągalnej w KSE Źródło: Raport roczny PSE Operator

6 Średnie roczne wielkości mocy osiągalnej, obciążenia, ubytków mocy i rezerw w elektrowniach zawodowych ze szczytu wieczornego dni roboczych w latach Źródło: Raport roczny PSE Operator

7 Krajowe zapotrzebowanie maksymalne i średnie roczne w dniach roboczych w latach Rok Krajowe zapotrzebowanie Krajowe zapotrzebowanie średnie roczne maksymalne [MW] [MW] Źródło: Raport roczny PSE Operator

8 Krajowe zapotrzebowanie maksymalne i średnie roczne w dniach roboczych w latach Źródło: Raport roczny PSE Operator

9 Produkcja i krajowe zużycie energii elektrycznej w latach / /2007 GWh GWh % GWh % 1 Produkcja energii elektrycznej ogółem , ,5 1.1 Elektrownie zawodowe , , elektrownie. zawodowe wodne , , elektrownie zawodowe cieplnew tym: , , na węglu kamiennym , , na węglu brunatnym , , gazowe , ,0 1.2 El Wiatrowe i inne odnawialne ,5 1.3 Elektrownie przemysłowe , ,9 2 Wymiana zagraniczna , , , ,5 3Źródło: Raport roczny Krajowe zużycie energii PSE Operator

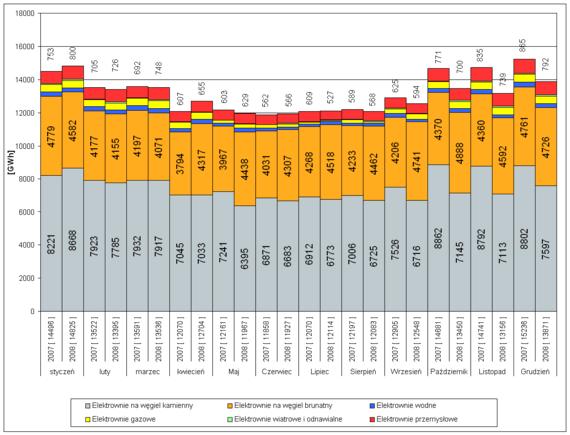

10 Produkcja energii elektrycznej w elektrowniach krajowych, w poszczególnych miesiącach 2007 i 2008 Źródło: Raport roczny PSE Operator

11 Krajowa produkcja i zużycie energii w latach Rok Krajowa produkcja energii z tego: Elektrownie zawodowe z tego: Elektrownie cieplne Elektrownie wodne Krajowe zużycie Elektrownie energii przemysłowe i inne odnawialne Źródło: Raport roczny PSE Operator

12 Krajowa produkcja i zużycie energii w latach Źródło: Raport roczny PSE Operator

13 Produkcja energii elektrycznej w latach Źródło: Raport roczny PSE Operator

14 Struktura produkcji energii elektrycznej w 2008 roku Źródło: Raport roczny PSE Operator

15 Częstotliwość minimalna, średnia roczna i maksymalna w latach Źródło: Raport roczny PSE Operator

16 Dynamika wzrostu mocy zainstalowanej w KSE Źródło: Raport roczny PSE Operator

17 Wiek mocy zainstalowanych w KSE lata uruchomienia % Moc zainstalowana w latach, MWe 80% MWe 70% % 60% Narastająco, % 50% % 30% % % 0 0% Wiek mocy zainstalowanych w KSE, lata uruchomienia udział mocy zainstalowanej w KSE, % 90%

18 Konieczność odbudowy mocy wytwórczych Niemal 60% mocy wytwórczych pochodzi sprzed co najmniej 30 lat, co oznacza, że jednostki te pracują w oparciu o przestarzałe a co za tym idzie nieekonomiczne technologie Analiza techniczna polskich bloków energetycznych wykazała zużycie zasobów technicznych pracy urządzeń bloków w ponad 50% (około 200 tys. godzin pracy).

19 Konieczność odbudowy mocy wytwórczych Czynnikiem przyspieszającym wycofywanie krajowych mocy wytwórczych są Dyrektywy Parlamentu Europejskiego i Rady Europy oraz podpisany traktat akcesyjny i zawarte w nim limity emisji gazów ( zwłaszcza SO2 ).

20 Procesy inwestycyjne 1 blok w Pątnowie 464MW, para świeża/wtórna 540/565stC, 258/50,1bar kocioł pyłowy przepływowy parametry nadkrytyczne 1 blok w Łagiszy 460MW, para świeża/wtórna 560/580stC, 275/50,3bar kocioł fluidalny przepływowy parametry nadkrytyczne 1 blok w Bełchatowie 858MW

21 Produkcja energii elektrycznej netto w podziale na paliwa [TWh] Węgiel kamienny 86,1 68,2 62,9 62,7 58,4 71,8 Węgiel brunatny 49,9 44,7 51,1 40,0 48,4 42,3 Gaz ziemny 4,6 4,4 5,0 8,4 11,4 13,4 Produkty naftowe 1,6 1,9 2,5 2,8 2,9 3,0 Paliwo jądrowe 0,00 0,00 0,00 10,5 21,1 31,6 Energia odnawialna 3,9 8,0 17,0 30,1 36,5 38,0 Wodne pompowe 0,97 1,00 1,00 1,00 1,00 1,00 Odpady 0,6 0,6 0,6 0,6 0,7 0,7 RAZEM 147,7 128,7 140,1 156,1 180,3 201,8 6,2 12,2 19,3 20,2 18,8 Udział energii z OZE [%] 2,7 Źródło: Polityka energetyczna Polski do 2030 r. 2030

22 Produkcja energii elektrycznej netto w podziale na paliwa [TWh] TWh Razem Węgiel 2010 Źródło: Polityka energetyczna Polski do 2030 r

23 Rozwój mocy wytwórczych w PKE S.A. -Budowa nowych mocy wytwórczych w technologiach węglowych -Budowa nowych mocy wytwórczych opartych na paliwie odnawialnym ( biomasa ) -Budowa nowych mocy wytwórczych w kogeneracji -Budowa Elektrociepłowni Poligeneracyjnej

24 Elektrociepłownia Bielsko - Biała Blok ciepłowniczy 50 MW Podstawowe parametry moc elektryczna bloku moc cieplna bloku emisje dopuszczalne: SO2 NOx Pył temperatura pary ciśnienie pary 50 MWe 103 MWt 200 mg/nm3 200 mg/nm3 30 mg/nm3 535 C 13,5 MPa

25 Elektrociepłownia Bielsko - Biała Blok ciepłowniczy 50 MW Plan sytuacyjny

26 Elektrociepłownia Bielsko - Biała Blok ciepłowniczy 50 MW Wstępny harmonogram realizacji Rozpoczęcie prac przygotowawczych Przekazanie terenu budowy Rozpoczęcie prac budowlano montażowych Zakończenie rozruchu i ruchu próbnego Rozpoczęcie komercyjnej eksploatacji

27 Elektrownia Jaworzno III/II Jednostka OZE 50 MW Podstawowe parametry moc elektryczna znamionowa wydajność kotła sprawność kotła emisje dopuszczalne: SO2 NOx Pył temperatura pary świeżej ciśnienie pary świeżej 50 MW 195 t/h 90 % 200 mg/nm3 200 mg/nm3 20 mg/nm3 510 C 11 MPa

28 Elektrownia Jaworzno III/II Jednostka OZE 50 MW Plan sytuacyjny

29 Elektrownia Jaworzno III/II Jednostka OZE 50 MW Wstępny harmonogram realizacji Rozpoczęcie prac przygotowawczych Wybór Głównego Wykonawcy Przekazanie terenu budowy Rozpoczęcie prac budowlano montażowych Zakończenie rozruchu i ruchu próbnego Rozpoczęcie komercyjnej eksploatacji

30 Kędzierzyn Koźle Elektrownia poligeneracyjna 309 MW Podstawowe parametry moc elektryczna bloku moc cieplna bloku Produkcja Syn Gazu Ograniczenie emisji CO2 Wychwycone CO2 Zużycie paliwa ( węgiel ) 309 MWe 137 MWt 1,55 mld Nm3/rok 95 % Mg/rok 2,09 Mg/rok

31 Kędzierzyn Koźle Elektrownia poligeneracyjna 309 MW Lokalizacja Z A B C D E F G H I K L M Tereny J.B-U Energetyka Tereny Kędzierzyńsko Kozielskiego Parku Przemysłowego Tereny J.B Oxoplast Tereny zajmowane przez obce firmy - własność Tereny J.B Nawozy N O P Q R S T

32 Kędzierzyn Koźle Elektrownia poligeneracyjna 309 MW Wstępny harmonogram realizacji lp Etap Rozpoczęcie Zakończenie Czas trwania miesiące 1 Realizacja wstępnego oraz docelowego studium wykonalności/projekt podstawowy Projekty wykonawcze, dokumentacja na potrzeby dostaw (część technologiczna/transport i składowanie) Negocjacje i pozyskanie środków finansowych Budowa - część technologiczna (Elektrownia Poligeneracyjna) Budowa - układ transportu i składowania CO

33 Rozwój mocy wytwórczych w PKE S.A. Budowa nowych bloków energetycznych o mocy rzędu MW

34 Dziękuję za uwagę
