1 Kogeneracja gazowa kontenerowa 2,8 MWe i 2,9 MWt w Hrubieszowie

Gródeckiej 40A w bezpośrednim sąsiedztwie istniejącej gazowej ciepłowni miejskiej należącej do ZEC oraz stacji gazowej i stacji SN.

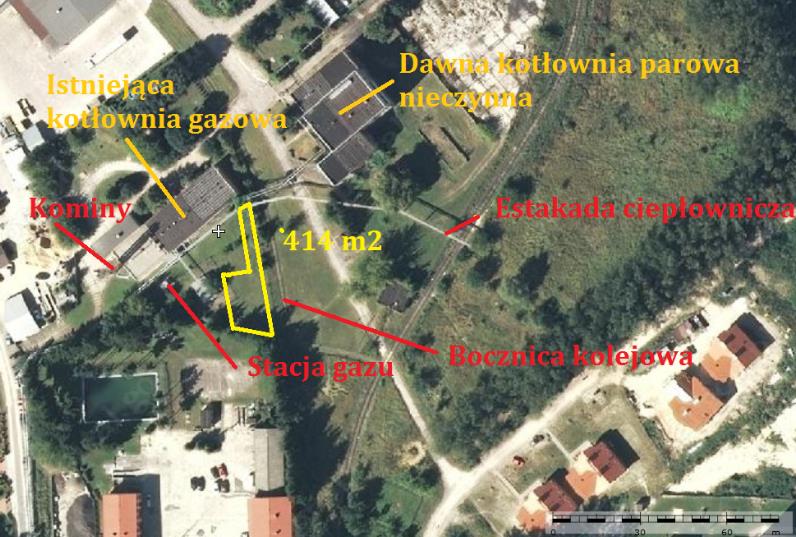

2 LOKALIZACJA CHP w postaci dwóch bloków kontenerowych będzie usytuowana we wschodniej części miasta Hrubieszów, na wydzielonej (dzierżawa) dla potrzeb Inwestora części działki nr 2290/9, w obrębie nieruchomości przy ul. Gródeckiej 40A w bezpośrednim sąsiedztwie istniejącej gazowej ciepłowni miejskiej należącej do ZEC oraz stacji gazowej i stacji SN. Działka na terenie ZEC jest obszarem niezabudowanym, pozbawionym zieleni, wyrównanym do poziomu zerowego, przygotowanymi do prowadzenia inwestycji. Inwestycja jest zgodna z zapisami MPZP. 2

3 HISTORIA PROJEKTU Zadania zrealizowane 1. Podpisano List Intencyjny z Burmistrzem Miasta Hrubieszów Styczeń Podpisano z ZEC Umowę Dzierżawy terenu Marzec Opracowano koncepcje technologiczną przyłączenia do systemu ciepłowniczego ZEC Marzec Otrzymano wydane przez KSG Warunki przyłączenia do systemu gazowego Kwiecień Otrzymano z ZEC Warunki przyłączenia do systemu ciepłowniczego Kwiecień Wydanie decyzji środowiskowej Maj Podpisano Umowę o Współpracy z ZEC Hrubieszów dotyczącą realizacji inwestycji Styczeń Uzyskano warunki techniczne przyłączenia do sieci elektroenergetycznej PGE Dystrybucja Lipiec Wybrano Generalnego Wykonawcę na realizację w formule zaprojektuj i buduj Sierpień Otrzymano promesę finansowania Wrzesień Złożono Wniosek do URE o wydanie promesy koncesji na wytwarzanie w kogeneracji Wrzesień Podpisano Umowę na dostawy ciepła dla m. Hrubieszów Wrzesień PGE Dystrybucja określiło termin przyłączenia na dzień Luty Planowany termin uruchomienia Marzec

Otrzymano z ZEC Warunki przyłączenia do systemu ciepłowniczego Kwiecień 2013 6. Wydanie decyzji środowiskowej Maj 2013 7.

źródła ciepła (układ chłodzenia oleju i układ chłodzenia silnika t<95

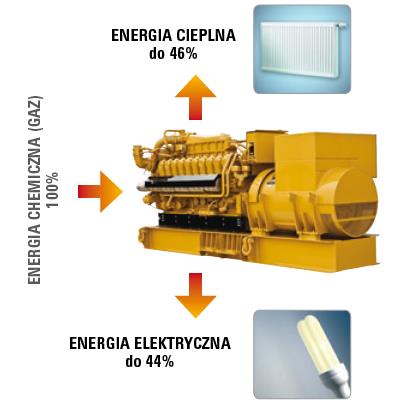

4 BILANS ENERGETYCZNY KOGENERACJA = PRĄD + CIEPŁO Wytwarzane ciepło odzyskiwane jest na dwóch poziomach temperatury; niskotemperaturowe źródła ciepła (układ chłodzenia oleju i układ chłodzenia silnika t<95 oc), wysokotemperaturowe źródło ciepła (spaliny wylotowe t = oc) 4

5 DANE OGÓLNE Przedsięwzięcie będące przedmiotem niniejszej Inwestycji będzie polegać na budowie dwóch kontenerowych bloków kogeneracyjnych zasilanych gazem ziemnym o mocy cieplnej 2,9 MW t i mocy elektrycznej do 2,8 MW e,. Inwestycja realizowana przez Spółkę Aisan Kogeneracja I Sp. z o.o. Lokalny rynek ciepła sieć ciepłownicza ZEC Hrubieszów Kotłownia gazowa ZEC energia cieplna GJ 2 x Silniki gazowe o łącznej mocy 2,8 MWe energia elektryczna certyfikaty MWh MWh Gaz ziemny PSG Tarnów W-7 Zużycie gazu: m 3 moc umowna: 646 m3/h Planowany CAPEX 6,5 mln PLN 5

o. Lokalny rynek ciepła sieć ciepłownicza ZEC Hrubieszów Kotłownia gazowa ZEC energia cieplna 56 382 GJ 2 x Silniki gazowe o łącznej mocy 2,8 MWe

6 DOSTAWY CIEPŁA Ostateczne określenie jednostek wytwórczych, jest wynikiem indywidualnych analiz, uwzględniających szeroko rozumiane otoczenie projektu możliwe do zastosowania jednostki kogeneracyjne, Zbadanie możliwości wyprowadzenia mocy cieplnej, zbadanie możliwości w zakresie dostaw gazu, zbadanie możliwości przyłączeniowej do systemu elektroenergetycznego, Praca kotłów szczytowych KG ZEC SG 2000 kw SG 800 kw 6

Zbadanie możliwości wyprowadzenia mocy cieplnej, zbadanie możliwości w zakresie dostaw gazu, zbadanie

CIEPŁO Parametry ciepła wytwarzanego w bloku kogeneracyjnym Moc przyłączeniowa 2,900 kw ciepła Planowana wielkość produkcji ciepła 56.

7 CIEPŁO Parametry ciepła wytwarzanego w bloku kogeneracyjnym Moc przyłączeniowa 2,900 kw ciepła Planowana wielkość produkcji ciepła GJ rocznie Parametry pracy w sezonie grzewczym 95/65 oc, regulacja wg tabeli regulacyjnej Parametry pracy poza sezonem grzewczym 75/42 oc Przyłączenie do sieci ciepłowniczej oraz warunki handlowe Warunki przyłączenia zostały wydane w dniu r. Taryfa dla ciepła Miejsce przyłączenia; w rurociągi powrotny i zasilający DN250 sieci ciepłowniczej w budynku ciepłowni ZEC, Długość przyłącza 65 mb. Regulacja natężenia przepływu nośnika ciepła poprzez układ pompowy z regulacją ilościową (falownik). Ciśnienie w rurociągu zasilającym 0,6-0,7 MPa, ciśnienie w rurociągu powrotnym 0,2-0,3 MPa. Regulacja temperatury wyjściowej ze źródła ciepła do sieci ciepłowniczej ZEC poprzez układ zmieszania zimnego zapewniający temperaturę zgodną z tabela regulacyjną. Strony zawarły Umowę o Współpracy m.in. w sprawie sprzedaży ciepła do ZEC, określające wysokość cen i stawek opłat na okres 15 lat. Sprzedaż ciepła będzie realizowana po cenach ZEC pomniejszonych o 20%. 7

Warunki przyłączenia zostały wydane w dniu 22.04.2013r.

ZAŁOŻENIA DOTYCZĄCE GŁÓWNYCH URZĄDZEŃ Urządzenia wytwórcze Silniki będą znajdowały się w dźwiękochłonnej zabudowie kontenerowej dwa tłokowe silniki zasilane gazem ziemnym wysokometanowym.

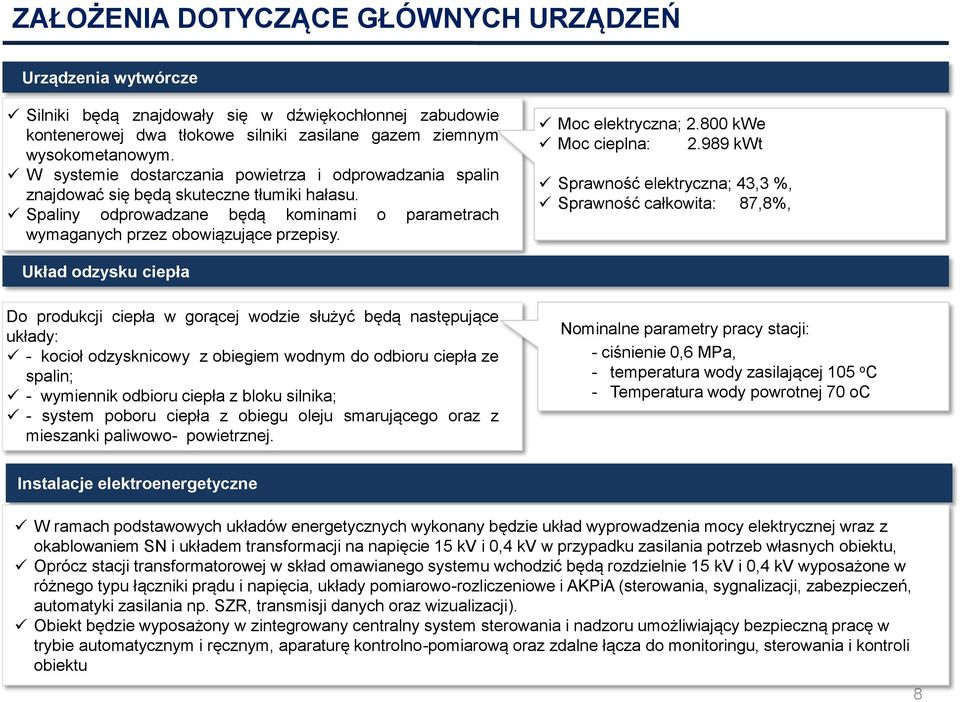

8 ZAŁOŻENIA DOTYCZĄCE GŁÓWNYCH URZĄDZEŃ Urządzenia wytwórcze Silniki będą znajdowały się w dźwiękochłonnej zabudowie kontenerowej dwa tłokowe silniki zasilane gazem ziemnym wysokometanowym. W systemie dostarczania powietrza i odprowadzania spalin znajdować się będą skuteczne tłumiki hałasu. Spaliny odprowadzane będą kominami o parametrach wymaganych przez obowiązujące przepisy. Moc elektryczna; kwe Moc cieplna: kwt Sprawność elektryczna; 43,3 %, Sprawność całkowita: 87,8%, Układ odzysku ciepła Do produkcji ciepła w gorącej wodzie służyć będą następujące układy: - kocioł odzysknicowy z obiegiem wodnym do odbioru ciepła ze spalin; - wymiennik odbioru ciepła z bloku silnika; - system poboru ciepła z obiegu oleju smarującego oraz z mieszanki paliwowo- powietrznej. Nominalne parametry pracy stacji: - ciśnienie 0,6 MPa, - temperatura wody zasilającej 105 o C - Temperatura wody powrotnej 70 oc Instalacje elektroenergetyczne W ramach podstawowych układów energetycznych wykonany będzie układ wyprowadzenia mocy elektrycznej wraz z okablowaniem SN i układem transformacji na napięcie 15 kv i 0,4 kv w przypadku zasilania potrzeb własnych obiektu, Oprócz stacji transformatorowej w skład omawianego systemu wchodzić będą rozdzielnie 15 kv i 0,4 kv wyposażone w różnego typu łączniki prądu i napięcia, układy pomiarowo-rozliczeniowe i AKPiA (sterowania, sygnalizacji, zabezpieczeń, automatyki zasilania np. SZR, transmisji danych oraz wizualizacji). Obiekt będzie wyposażony w zintegrowany centralny system sterowania i nadzoru umożliwiający bezpieczną pracę w trybie automatycznym i ręcznym, aparaturę kontrolno-pomiarową oraz zdalne łącza do monitoringu, sterowania i kontroli obiektu 8

Moc elektryczna; 2.800 kwe Moc cieplna: 2.

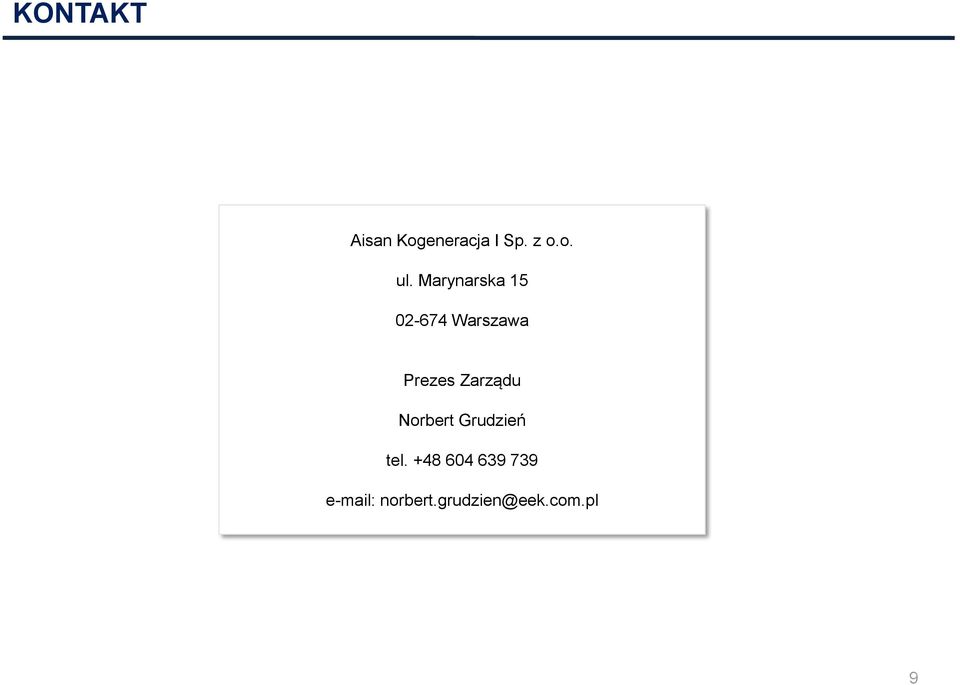

9 KONTAKT Aisan Kogeneracja I Sp. z o.o. ul. Marynarska Warszawa Prezes Zarządu Norbert Grudzień tel norbert.grudzien@eek.com.pl 9
