1 Green Program Połaniec Poland Ostrołęka, Main Events 2008

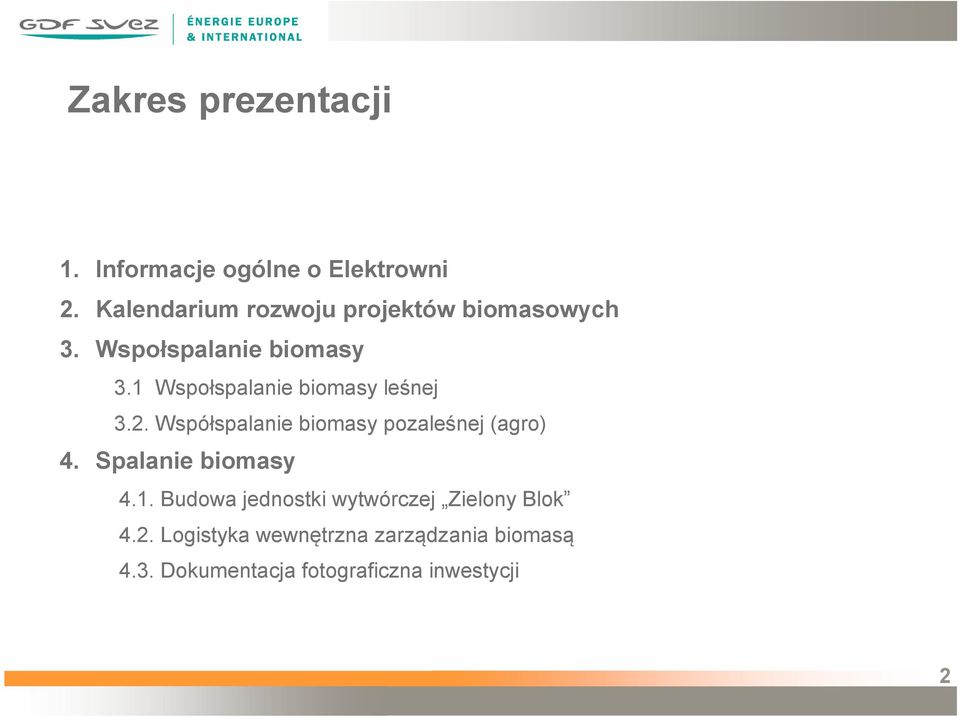

2 Zakres prezentacji 1. Informacje ogólne o Elektrowni 2. Kalendarium rozwoju projektów biomasowych 3. Wspołspalanie biomasy 3.1 Wspołspalanie biomasy leśnej 3.2. Współspalanie biomasy pozaleśnej (agro) 4. Spalanie biomasy 4.1. Budowa jednostki wytwórczej Zielony Blok 4.2. Logistyka wewnętrzna zarządzania biomasą 4.3. Dokumentacja fotograficzna inwestycji 2

1 Wspołspalanie biomasy leśnej 3.2. Współspalanie biomasy pozaleśnej (agro) 4.

3 1. Informacje ogólne o Elektrowni Elektrownia cieplna, kondensacyjna z otwartym obiegiem chłodzenia (pobór wody z Wisły) Paliwo podstawowe węgiel kamienny dostarczany z Dolnego Śląska i z Zagłębia Lubelskiego Udział w produkcji krajowej energii elektrycznej na poziomie 5,5%. Produkcja około 8 mln MWh rocznie Moc zainstalowana 1800 MW (osiem bloków energetycznych po 225 MW) Od roku produkcja energii elektrycznej ze źródeł odnawialnych przez współspalanie biomasy z węglem Od listopada możliwość odsiarczania spalin ze wszystkich bloków 3

Produkcja około 8 mln MWh rocznie Moc zainstalowana 1800 MW (osiem bloków energetycznych po 225 MW) Od roku 2004 - produkcja energii

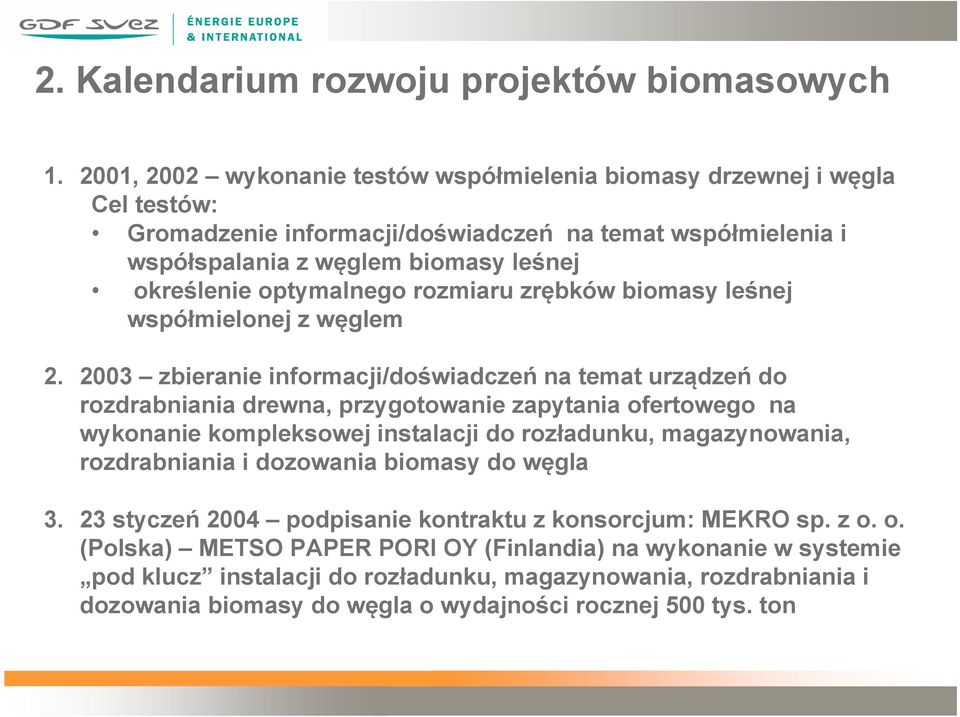

4 2. Kalendarium rozwoju projektów biomasowych , 2002 wykonanie testów współmielenia biomasy drzewnej i węgla Cel testów: Gromadzenie informacji/doświadczeń na temat współmielenia i współspalania z węglem biomasy leśnej określenie optymalnego rozmiaru zrębków biomasy leśnej współmielonej z węglem zbieranie informacji/doświadczeń na temat urządzeń do rozdrabniania drewna, przygotowanie zapytania ofertowego na wykonanie kompleksowej instalacji do rozładunku, magazynowania, rozdrabniania i dozowania biomasy do węgla styczeń 2004 podpisanie kontraktu z konsorcjum: MEKRO sp. z o. o. (Polska) METSO PAPER PORI OY (Finlandia) na wykonanie w systemie pod klucz instalacji do rozładunku, magazynowania, rozdrabniania i dozowania biomasy do węgla o wydajności rocznej 500 tys. ton

optymalnego rozmiaru zrębków biomasy leśnej współmielonej z węglem 2.

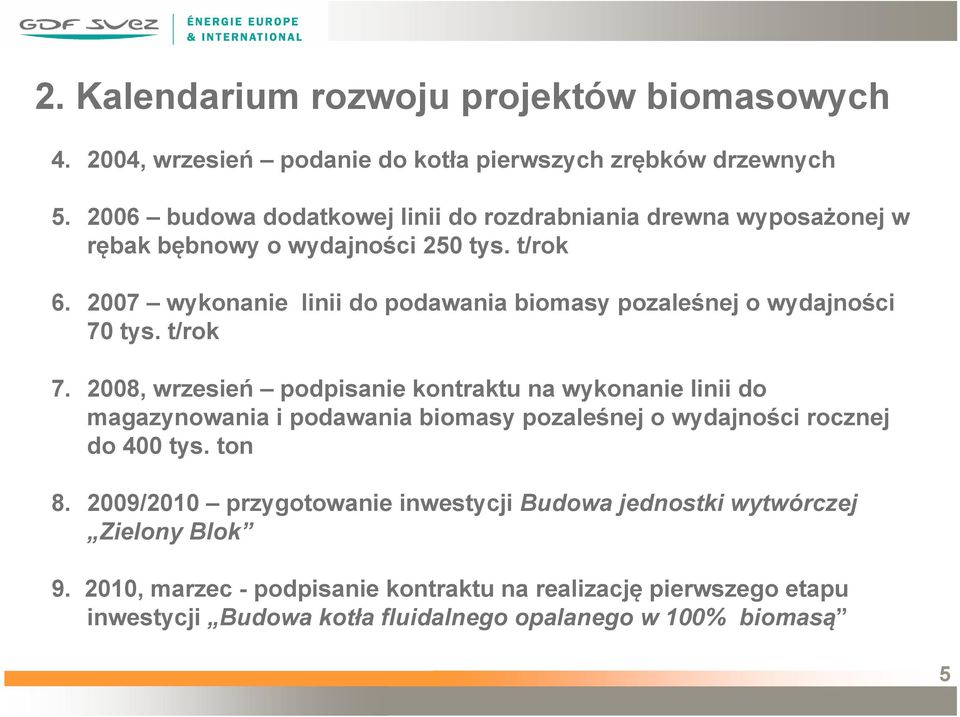

5 2. Kalendarium rozwoju projektów biomasowych , wrzesień podanie do kotła pierwszych zrębków drzewnych budowa dodatkowej linii do rozdrabniania drewna wyposażonej w rębak bębnowy o wydajności 250 tys. t/rok wykonanie linii do podawania biomasy pozaleśnej o wydajności 70 tys. t/rok , wrzesień podpisanie kontraktu na wykonanie linii do magazynowania i podawania biomasy pozaleśnej o wydajności rocznej do 400 tys. ton /2010 przygotowanie inwestycji Budowa jednostki wytwórczej Zielony Blok , marzec - podpisanie kontraktu na realizację pierwszego etapu inwestycji Budowa kotła fluidalnego opalanego w 100% biomasą 5

2007 wykonanie linii do podawania biomasy pozaleśnej o wydajności 70 tys. t/rok 7.

6 3. Współspalanie biomasy 6

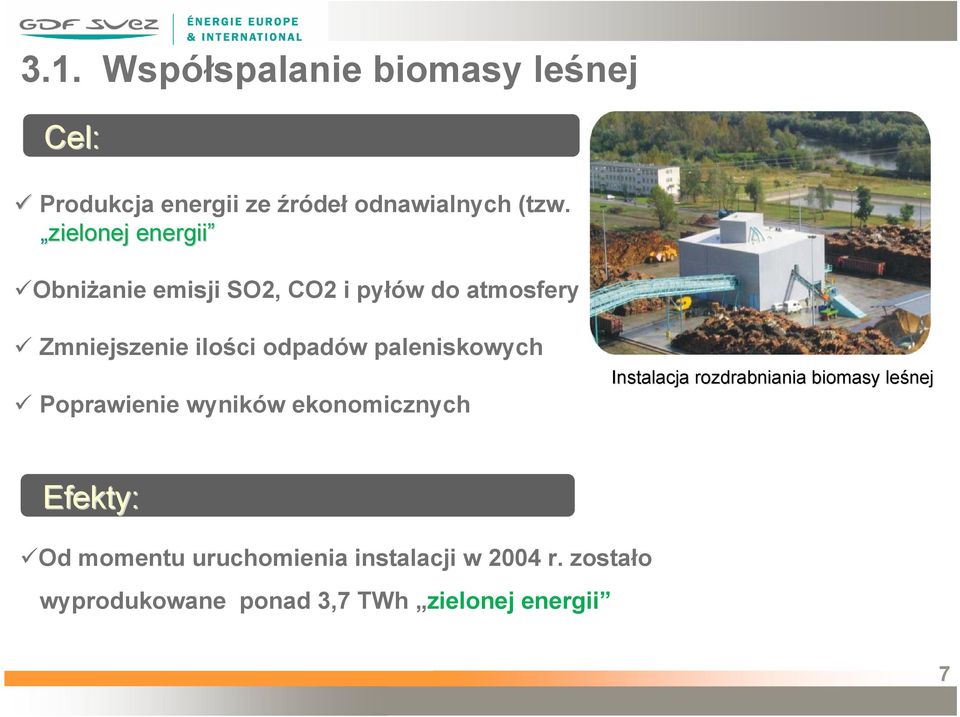

7 3.1. Współspalanie biomasy leśnej Cel: Produkcja energii ze źródeł odnawialnych (tzw. zielonej energii Obniżanie emisji SO2, CO2 i pyłów do atmosfery Zmniejszenie ilości odpadów paleniskowych Poprawienie wyników ekonomicznych Instalacja rozdrabniania biomasy leśnej Efekty: Od momentu uruchomienia instalacji w 2004 r. zostało wyprodukowane ponad 3,7 TWh zielonej energii 7

paleniskowych Poprawienie wyników ekonomicznych Instalacja rozdrabniania biomasy leśnej

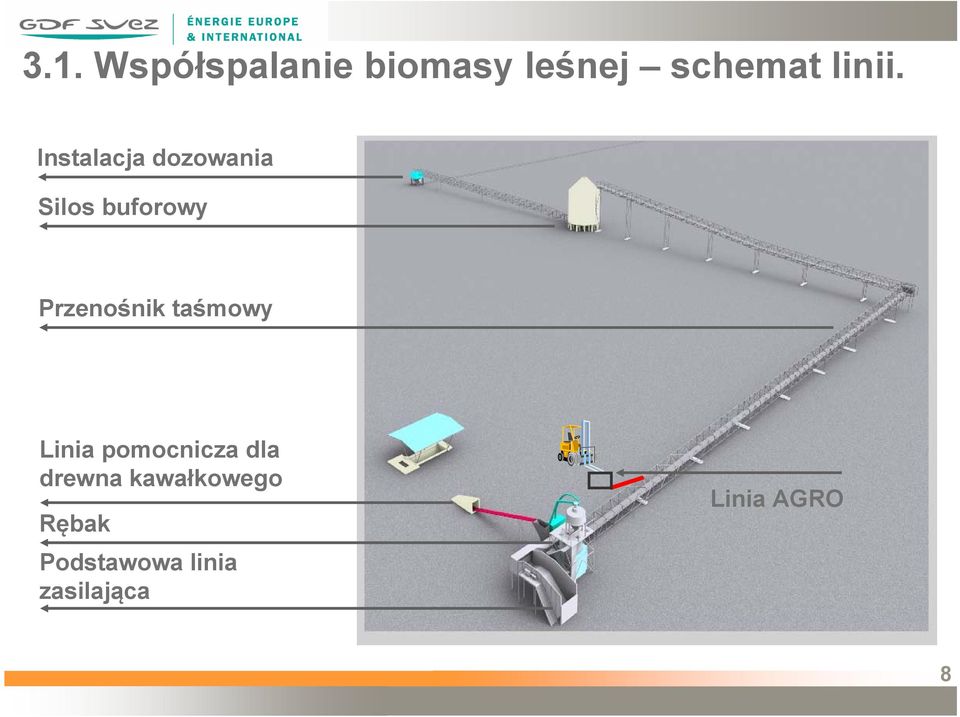

8 3.1. Współspalanie biomasy leśnej schemat linii. Instalacja dozowania Silos buforowy Przenośnik taśmowy Linia pomocnicza dla drewna kawałkowego Rębak Podstawowa linia zasilająca Linia AGRO 8

taśmowy Linia pomocnicza dla drewna kawałkowego

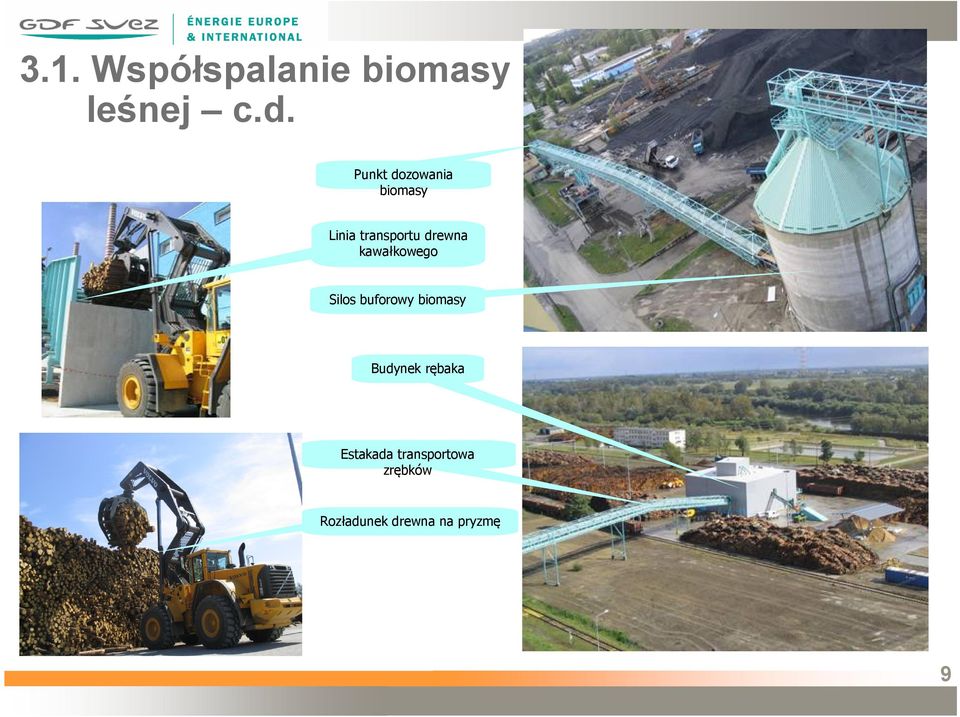

9 3.1. Współspalanie biomasy leśnej c.d. Punkt dozowania biomasy Linia transportu drewna kawałkowego Silos buforowy biomasy Budynek rębaka Estakada transportowa zrębków Rozładunek drewna na pryzmę 9

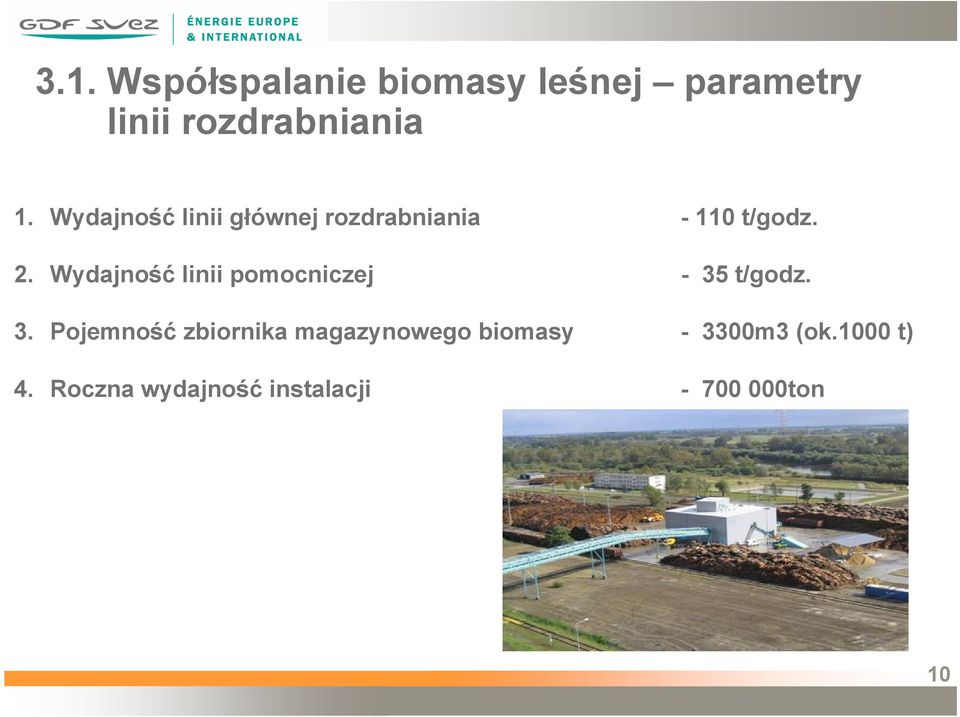

10 3.1. Współspalanie biomasy leśnej parametry linii rozdrabniania 1. Wydajność linii głównej rozdrabniania t/godz. 2. Wydajność linii pomocniczej - 35 t/godz. 3. Pojemność zbiornika magazynowego biomasy m3 (ok.1000 t) 4. Roczna wydajność instalacji ton 10

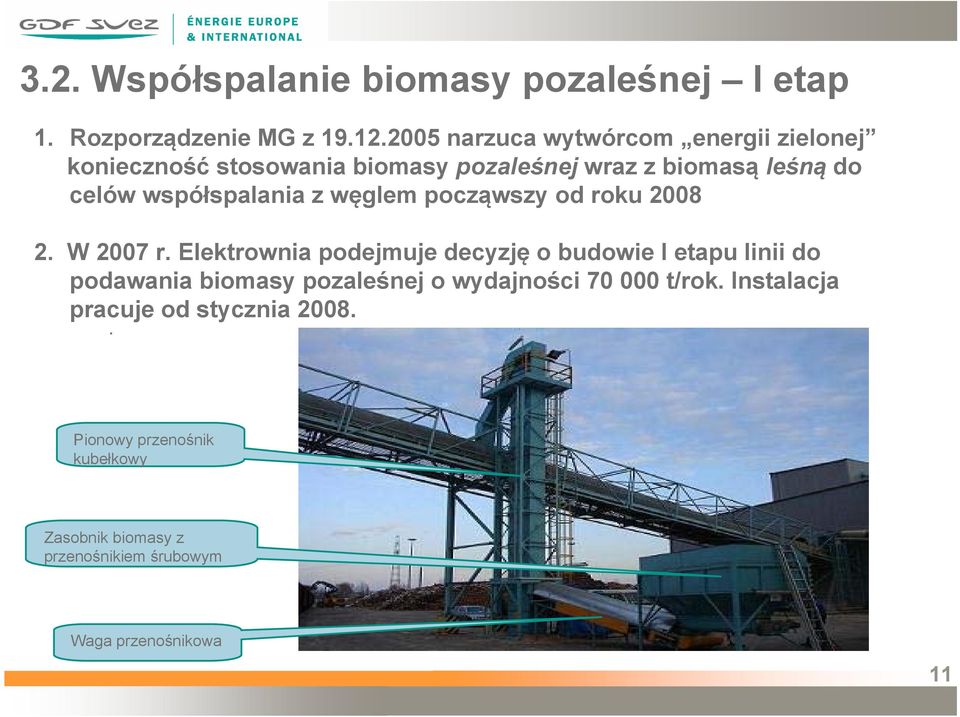

11 3.2. Współspalanie biomasy pozaleśnej I etap 1. Rozporządzenie MG z narzuca wytwórcom energii zielonej konieczność stosowania biomasy pozaleśnej wraz z biomasą leśną do celów współspalania z węglem począwszy od roku W 2007 r. Elektrownia podejmuje decyzję o budowie I etapu linii do podawania biomasy pozaleśnej o wydajności t/rok. Instalacja pracuje od stycznia Pionowy przenośnik kubełkowy Zasobnik biomasy z przenośnikiem śrubowym Waga przenośnikowa 11

współspalania z węglem począwszy od roku 2008 2. W 2007 r.

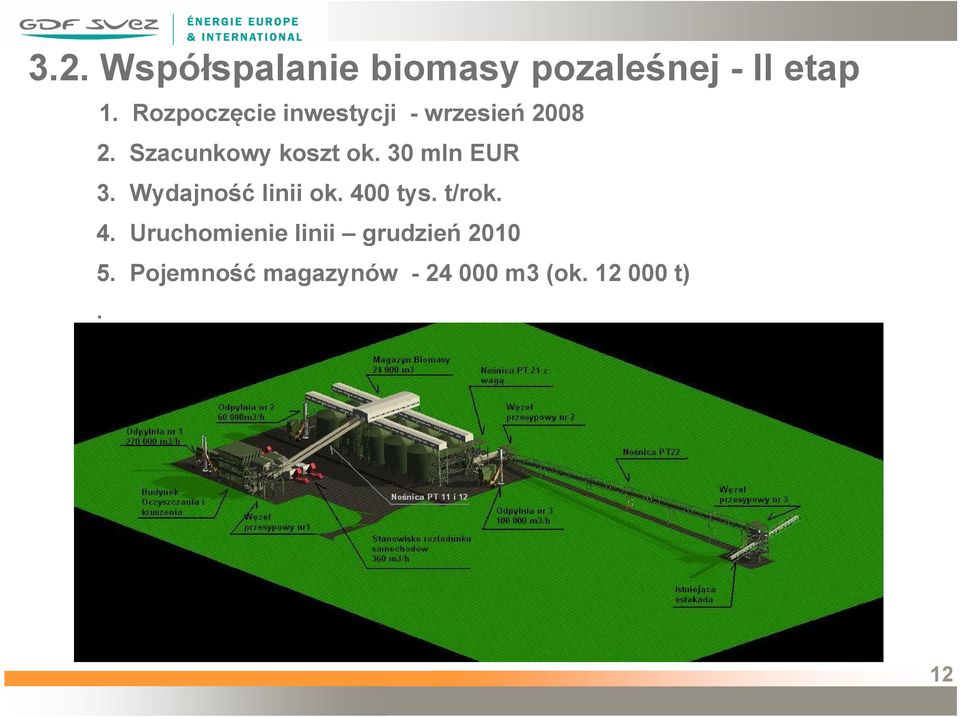

12 3.2. Współspalanie biomasy pozaleśnej - II etap 1. Rozpoczęcie inwestycji - wrzesień Szacunkowy koszt ok. 30 mln EUR 3. Wydajność linii ok. 400 tys. t/rok. 4. Uruchomienie linii grudzień Pojemność magazynów m3 (ok t). 12

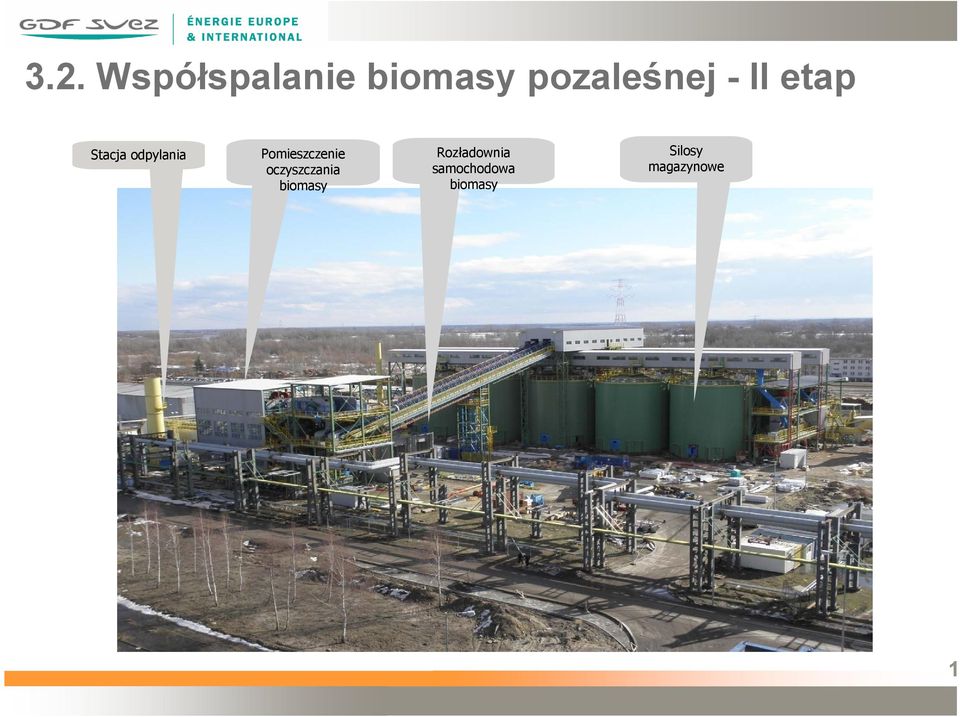

13 3.2. Współspalanie biomasy pozaleśnej - II etap Stacja odpylania Pomieszczenie oczyszczania biomasy Rozładownia samochodowa biomasy Silosy magazynowe 1

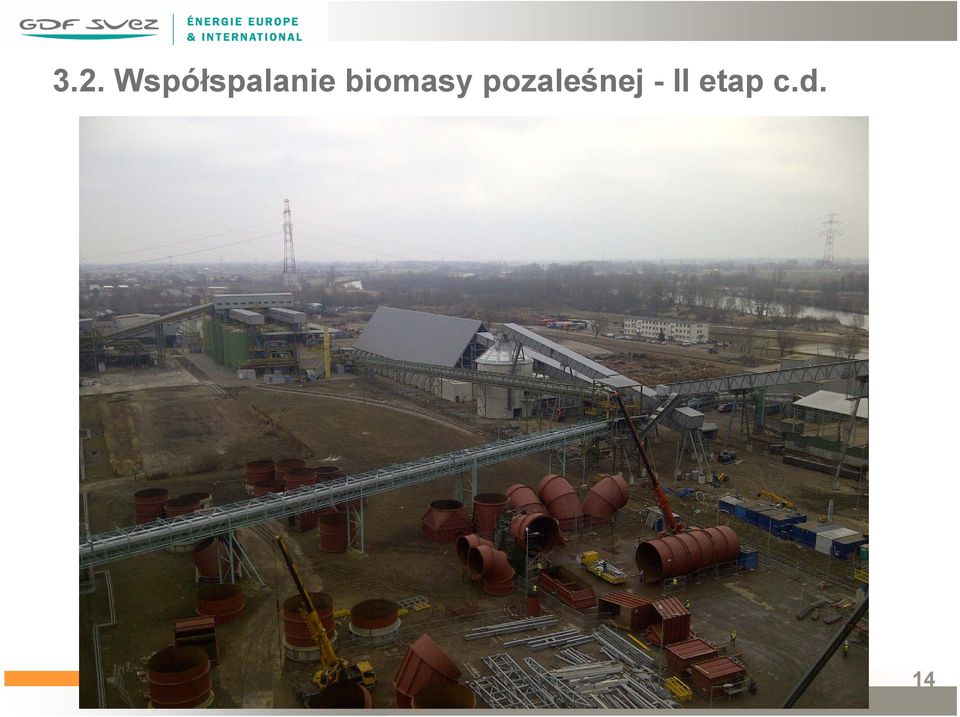

14 3.2. Współspalanie biomasy pozaleśnej - II etap c.d. 14

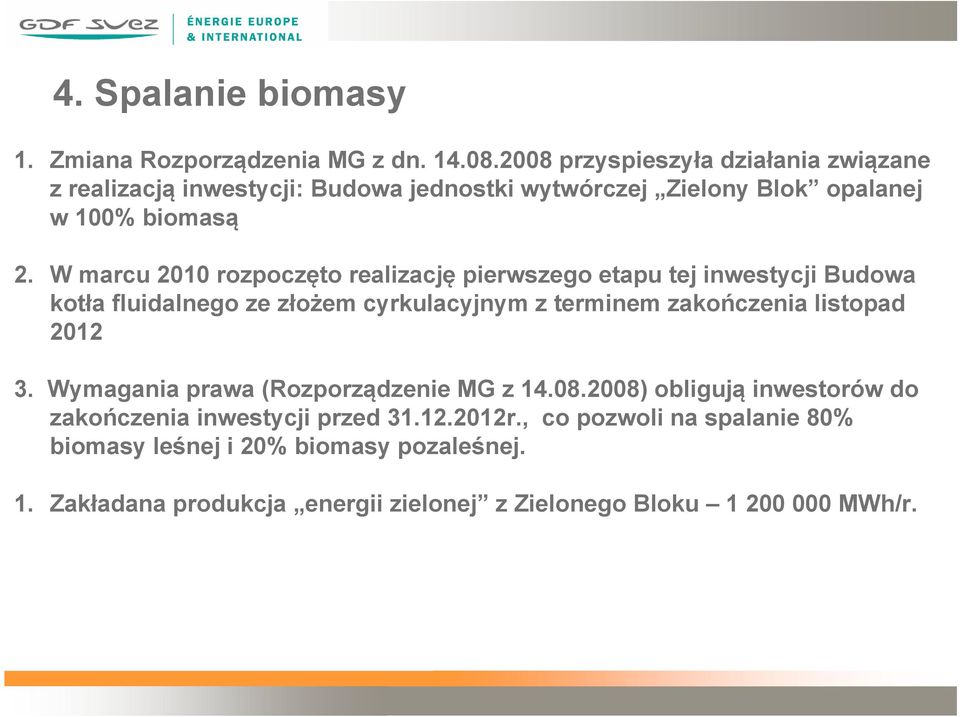

15 4. Spalanie biomasy 1. Zmiana Rozporządzenia MG z dn przyspieszyła działania związane z realizacją inwestycji: Budowa jednostki wytwórczej Zielony Blok opalanej w 100% biomasą 2. W marcu 2010 rozpoczęto realizację pierwszego etapu tej inwestycji Budowa kotła fluidalnego ze złożem cyrkulacyjnym z terminem zakończenia listopad Wymagania prawa (Rozporządzenie MG z ) obligują inwestorów do zakończenia inwestycji przed r., co pozwoli na spalanie 80% biomasy leśnej i 20% biomasy pozaleśnej. 1. Zakładana produkcja energii zielonej z Zielonego Bloku MWh/r.

W marcu 2010 rozpoczęto realizację pierwszego etapu tej inwestycji Budowa kotła fluidalnego ze złożem cyrkulacyjnym z terminem zakończenia listopad

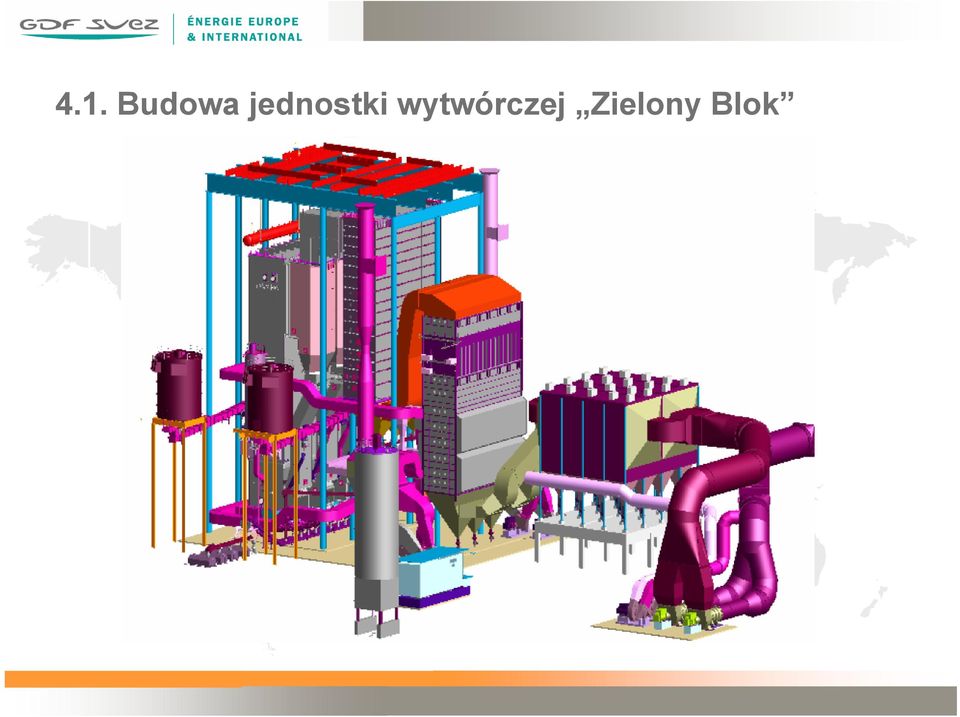

16 4.1. Budowa jednostki wytwórczej Zielony Blok Etap 1: Budowa kotła fluidalnego ze złożem cyrkulacyjnym

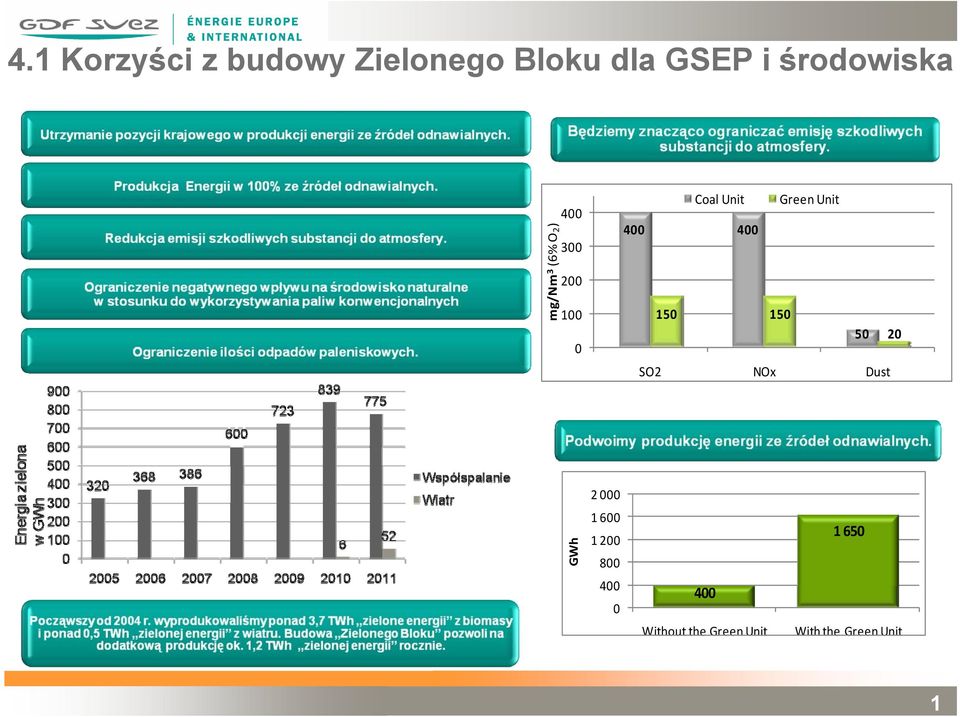

17 4.1 Korzyści z budowy Zielonego Bloku dla GSEP i środowiska mg/nm 3 (6% O2) Coal Unit Green Unit SO2 NOx Dust GWh Without the Green Unit With the Green Unit 1

Green Unit 400 400 150 150 50 20 SO2 NOx Dust GWh 2 000 1

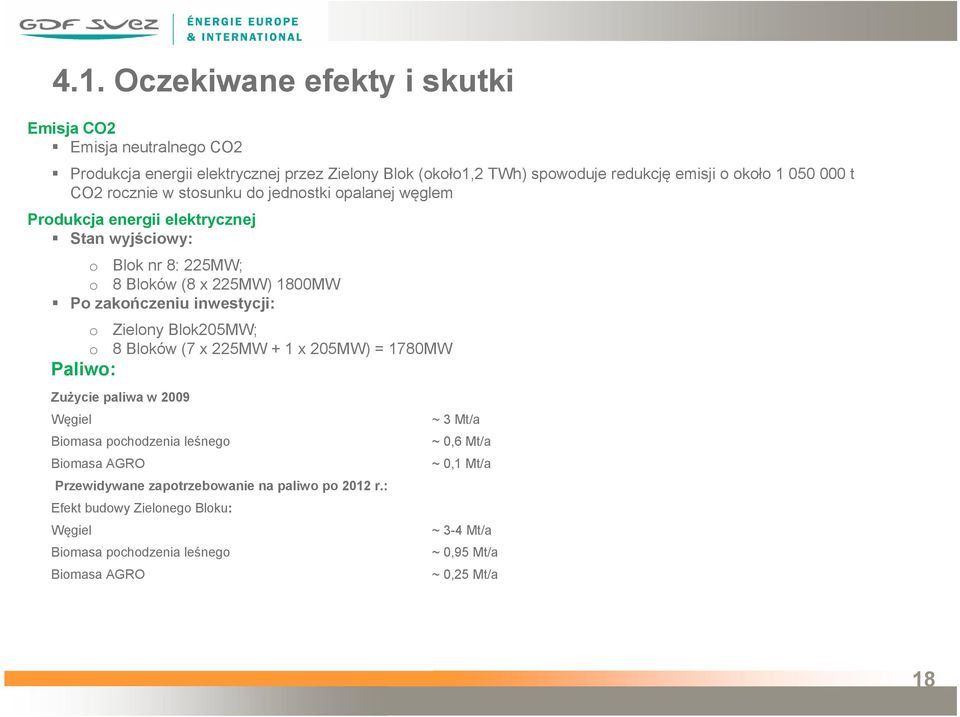

18 4.1. Oczekiwane efekty i skutki Emisja CO2 Emisja neutralnego CO2 Produkcja energii elektrycznej przez Zielony Blok (około1,2 TWh) spowoduje redukcję emisji o około t CO2 rocznie w stosunku do jednostki opalanej węglem Produkcja energii elektrycznej Stan wyjściowy: o Blok nr 8: 225MW; o 8 Bloków (8 x 225MW) 1800MW Po zakończeniu inwestycji: o Zielony Blok205MW; o 8 Bloków (7 x 225MW + 1 x 205MW) = 1780MW Paliwo: Zużycie paliwa w 2009 Węgiel Biomasa pochodzenia leśnego Biomasa AGRO Przewidywane zapotrzebowanie na paliwo po 2012 r.: Efekt budowy Zielonego Bloku: Węgiel Biomasa pochodzenia leśnego Biomasa AGRO ~ 3 Mt/a ~ 0,6 Mt/a ~ 0,1 Mt/a ~ 3-4 Mt/a ~ 0,95 Mt/a ~ 0,25 Mt/a 18

inwestycji: o Zielony Blok205MW; o 8 Bloków (7 x 225MW + 1 x 205MW) = 1780MW Paliwo: Zużycie paliwa w 2009 Węgiel Biomasa pochodzenia leśnego Biomasa AGRO Przewidywane

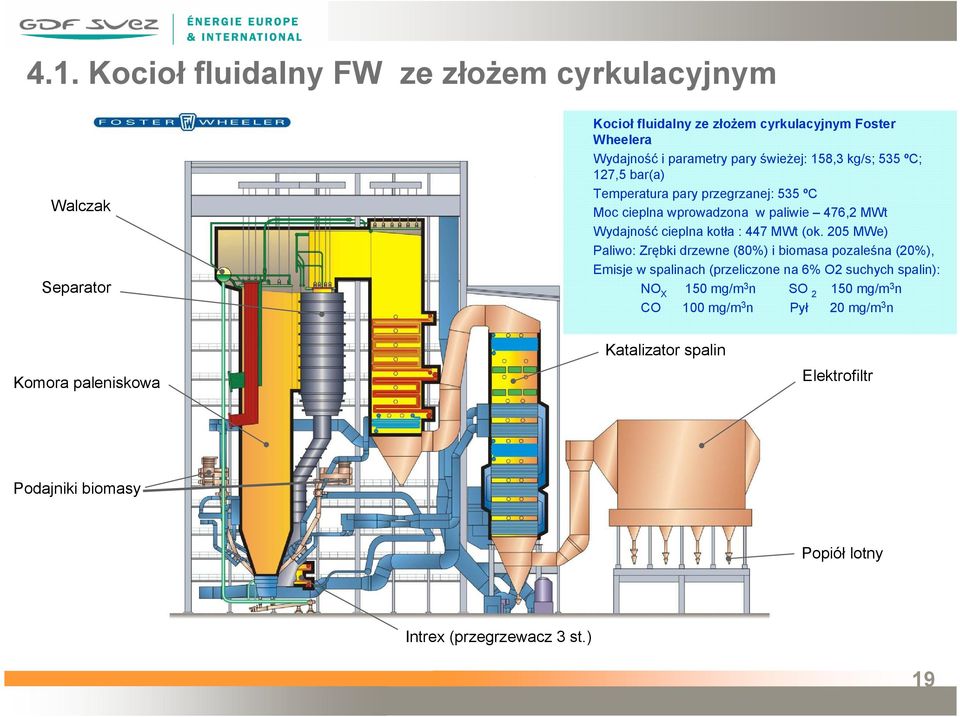

19 4.1. Kocioł fluidalny FW ze złożem cyrkulacyjnym Walczak Separator Kocioł fluidalny ze złożem cyrkulacyjnym Foster Wheelera Wydajność i parametry pary świeżej: 158,3 kg/s; 535 ºC; 127,5 bar(a) Temperatura pary przegrzanej: 535 ºC Moc cieplna wprowadzona w paliwie 476,2 MWt Wydajność cieplna kotła : 447 MWt (ok. 205 MWe) Paliwo: Zrębki drzewne (80%) i biomasa pozaleśna (20%), Emisje w spalinach (przeliczone na 6% O2 suchych spalin): NO X 150 mg/m 3 n SO mg/m 3 n CO 100 mg/m 3 n Pył 20 mg/m 3 n Komora paleniskowa Katalizator spalin Elektrofiltr Podajniki biomasy Popiół lotny Intrex (przegrzewacz 3 st.) 19

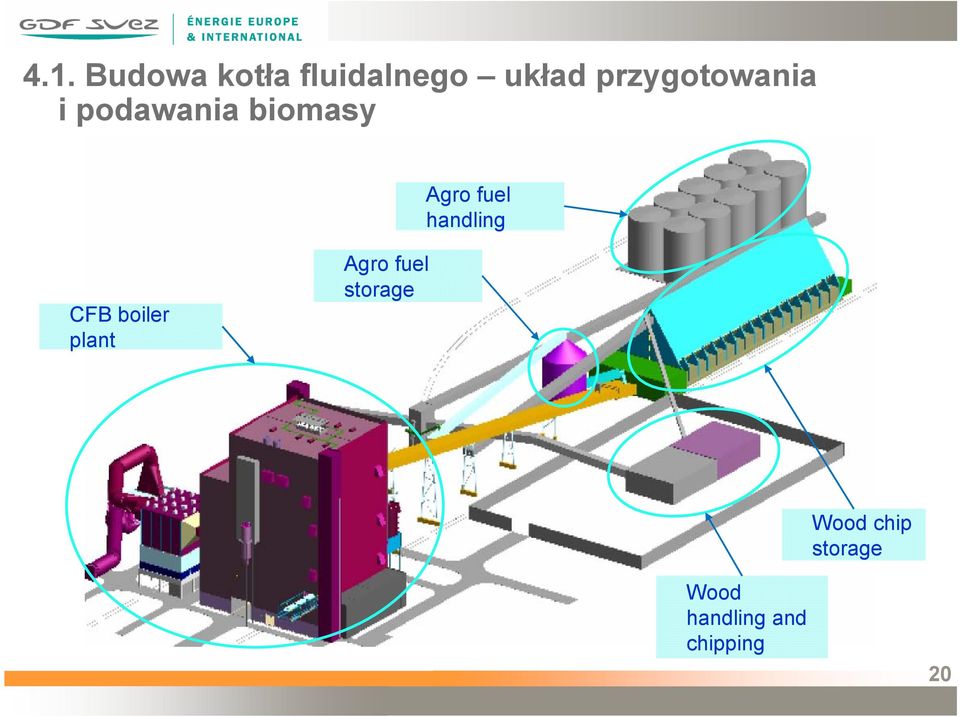

20 4.1. Budowa kotła fluidalnego układ przygotowania i podawania biomasy Agro fuel handling CFB boiler plant Agro fuel storage Wood chip storage Wood handling and chipping 20

21 4.2. Logistyka wewnętrzna zarządzania biomasą Punkt rozładowczy AGRO Magazyn wiata dla AGRO punkt oczyszczania agro Planowana pojemność magazynów i pow. składowych dla biomasy w obszarze Elektrowni: AGRO: Silosy m3 zapas na 14 dni Wiaty m3 Leśna: magazyn zrębków m3 zapas. Place składowe m3 na 15 dni Unloading area from rail wagons dołek rozładowczy agro rozładownia samochodów Planowana pojemność składow. zewnętrznych biomasy leśnej pozwoli na zwiększenie zapasu na kolejne 15 dni Tor kolejowy Silos AGRO waga silosy dla AGRO Legenda: Istniejące instalacj e biomasowe Place składowe biomasy lesnej w budowie PT PT 22 Magazyn zrębków Magazyn (A-barn) zrębków (A-barn) BIOMASS II Tor kolejowy Instalacj e biomasowe w budowie Do kotła Zrębki Punkt dozowania agro Unloading area from rail wagons Plac składowy biomasy leśnej zrębki Przesiewacz Dołek rozładowczy Składowisko otwarte zrębków Istniejąca linia rozdrabniania Nowa linia rozdrab. drewna Drewno kawałkowe Punkt rozładowczy zrębków Tor kolejowy ENERGY EUROPE & INTERNATIONAL p. 21

22 4.3. Dokumentacja fotograficzna inwestycji - model 22

23 4.3. Dokumentacja fotograficzna inwestycji - układ podawania biomasy 23

24 4.3. Dokumentacja fotograficzna inwestycji c.d. 24

25 4.3. Dokumentacja fotograficzna inwestycji - magazyn zrębków drzewnych; w głębi silosy biomasy agro 25

26 4.3. Dokumentacja fotograficzna inwestycji - zbiornik buforowy biomasy agro dla zielonego bloku 26

27 Dziękuję za uwagę Ostrołęka,

28 Produkcja zielonej energii z biomasy w Polsce. 2 8
