1 Kraków Współczesne wyzwania przed systemami automatyki budynków i odpowiedź firmy LOYTEC LOYTEC buildings under control ZDANIA 1

2 Sprzeczne interesy Inwestora i właściciela budynku Architekta i projektantów branżowych Generalnego wykonawcy Integratora systemów Użytkownika budynku 2

3 Oczekiwania inwestora i właściciela budynku Green Building za rozsądny budżet Maksymalny komfort, niskie koszty energii Dostęp do informacji o budynku Kiedykolwiek, skądkolwiek, raporty, analiza kosztów, Czy będzie do bezpieczne? Elastyczność, jeżeli w budynku są potrzebne zmiany Producent kto, i czy mogę zmienić? Utrzymanie i serwis kto, i czy mogę zmienić? Bezpieczeństwo inwestycji i otwartość na nowe technologie Wymagania trudne, ale możliwe do spełnienia Całkowicie uzasadnione oczekiwanie w dobie wszechobecnego internetu Klasyczna definicja otwartości 3

4 Architekt i projektanci branżowi Rozwiązania firmowe czy rozwiązania otwarte HVAC instalacje elektryczne Niezależne i niepowiązane Zintegrowane Integracja Niezależne podsystemy do integracji w trakcie realizacji Zaprojektowany system zintegrowany Kto może ofertować 4

5 Generalny Wykonawca Jak doprowadzę do działającego budynku przy minimum kosztów? albo częściej Jak doprowadzę do odbioru budynku przy minimum kosztów? Planowanie integracji Kto może zaoferować najtańsze rozwiązania zamienne? Czy da się je sprzedać Inwestorowi? Koszt Rozwiązanie zintegrowane vs. Oddzielne podsystemy Minimalizacja ryzyka przy minimalizacji kosztów 5

6 Integrator/dostawca systemu Jak wygrać przetarg wewnętrzny u Generalnego Wykonawcy? Która linia produktowa spełni moje oczekiwania Oferowane rozwiązanie da się sprzedać GW i Inwestorowi za minimalną cenę Zapewni elastyczność Umożliwia skalowalność do zmiennych potrzeb wynikających w trakcie realizacji Umożliwia ponowne użycie Łatwość i szybkość wykonania prac inżynierskich Pomoc techniczna kto będzie w stanie szybko pomagać w przypadku problemów podczas realizacji Konkurencyjność cenowa w dostawach, instalacji i itegracji 6

7 Użytkownik końcowy Szybkie rozwiązywanie problemów eksploatacyjnych Czy mogę łatwo pozyskać dane do oprogramowania do zarządzania budynkiem (Facility Management Software)? Obsługa i dystrybucja alarmów Jak mogę zdalnie połączyć się z budynkiem? Mam wiele budynków do monitoringu, nadzoru i obsługi Czy zdalne połączenie jest bezpieczne? Czy system zwiększa efektywność energetyczną budynku? Jakie ma narzędzia do realizacji tego celu? Raporty Zestawienia Dane on-line Agregacja danych i wskaźników Czy mogę wykorzystać mojego smartfona do obsługi funkcji mojego pokoju? 7

8 Podsumowanie oczekiwań i wyzwań Niski koszt inwestycyjny Niski koszt eksploatacji Łatwość eksploatacji Rzeczywisty wpływ na polepszenie efektywności energetycznej budynku Zapewnienie synergii pomiędzy wszystkimi systemami w budynku Sterowanie dostawą energii wg zapotrzebowania a nie harmonogramu Obsługa różnych standardów komunikacyjnych Otwartość na nowe technologie i potrzeby Zdalny dostęp Bezpieczeństwo sieci sterowania Wykorzystanie Chmury Współpraca ze Smart Grid Możliwość współpracy z urządzeniami Internet of Things 8

9 My mamy odpowiedzi na wszystkie te pytania Oferujemy rozwiązania dla wszystkich oczekiwań LOYTEC buildings under control ZDANIA 9

10 Integracja wszystkich funkcjonalności na najniższym możliwym poziomie Zarządzanie budynkiem Ogrzewanie Monitoring energii Wentylacja Oświetlenie Chłodzenie Zacienianie Dostęp i sygnalizacja włamania 10

11 Integracja popularnych protokołów transmisji danych OPC XML-DA / OPC-UA BACnet LON Modbus KNX M-Bus SMI EnOcean MP-Bus DALI 11

12 Standaryzacja punktów danych pochodzących z różnych protokołów OPC XML-DA / OPC-UA BACnet LON Modbus KNX M-Bus DALI SMI EnOcean MP-Bus 12

13 Wbudowane funkcje systemu nadrzędnego Alarmowanie Powiadomienia Harmonogramy Trendy Funkcje matematyczne 13

14 Programowalność Swobodne programowanie zadań sterowania Równolegle działające aplikacje Edytowanie on-line Natychmiastowe przeładowanie aplikacji Symulacja off-line Obszerna biblioteka aplikacji 14

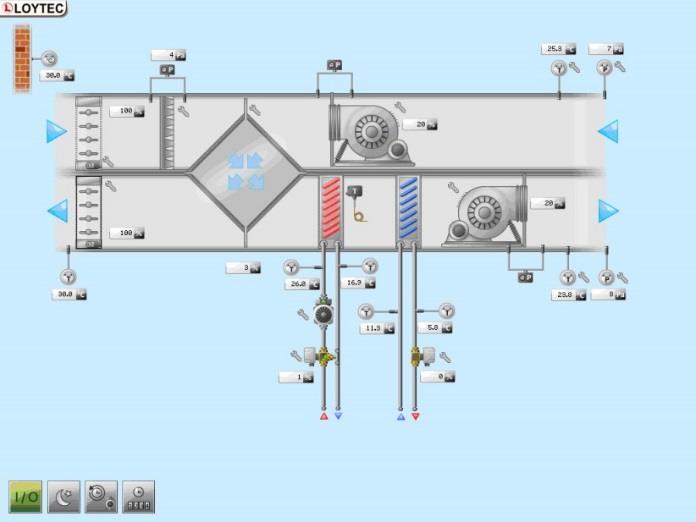

15 Wbudowane grafiki i animacje 15

16 Otwarcie na nowe technologie i przyszłe potrzeby Komunikacja bezprzewodowa EnOcean Urządzenia poziomu obiektowego Podłączanie RF prostych czujników i elementów wykonawczych Urządzenia bardzo niskiej mocy (bez baterii) (fotowoltaika lub piezoelektryka) Mała przepustowość, małe bezpieczeństwo transmisji Stosowany typowo w aplikacjach automatyki pomieszczeniowej WLAN (WiFi) Urządzenia poziomu sterowników Wysoka przepustowość, dobre bezpieczeństwo transmisji Mesh sieć kratowa 16

17 System Zarządzania Budynkiem Usługi Web (OPC XML-DA) Integracja na poziomie urządzeń 17

18 System Zarządzania Budynkiem Usługi Web (OPC XML-DA) Bezpieczeństwo sieci Protokół https Certyfikaty SSL w urządzeniach 18

19 BACnet OWS (Operator Work Station) Usługi Web (OPC XML-DA) BACnet/IP BACnet OWS Urządzenia LOYTEC Urządzenia niezależnych firm 19

20 BMS dla pojedynczego budynku Serwer w budynku Wielu klientów PC Web Bezpieczeństwo sieci 20

21 BMS dla wielu budynków Serwer W budynku W chmurze Wielu klientów PC Web Bezpieczeństwo połączeń sieciowych Building n Building 4 Building 3 Building 2 Building 1 21

22 BMS dla wielu budynków Serwer W budynku W chmurze Wielu klientów PC Web Bezpieczeństwo połączeń sieciowych Building n Building 4 Building 3 Building 2 Building 1 22

23 Building Management System LWEB-900 Wszechstronny BMS Animowana wizualizacja graficzna Obsługa AST: Alarmowania Harmonogramów Rejestracji i prezentacji trendów Raportowanie Stacja operatorska BACnet OWS Zarządzanie urządzeniami LOYTEC Architektura Klient/Serwer Bezpieczeństwo sieciowe Gotowość do pracy w Chmurze Gotowość do współpracy z urządzeniami IoT WEB-Services WEB-Services LWEB-900 Client LWEB-900 Server 23

24 Wizualizacja na bazie usług Web Services LWEB-802/803 Oparte na Web (HTML-5) Serwery danych ulokowane w Urządzeniach LOYTEC LWEB-900 Wykorzystanie Web Services Obsługa bezpieczeństwa sieci LWEB-900 Server WEB-Services LWEB-900 Client Server hosted WEB-Services Device hosted 24

25 Wizualizacja cd LWEB-802 Praca w przeglądarce Niezależność od platformy PC, MAC Urządzenia mobilne LWEB-803 Dedykowane oprogramowanie klienta App feeling jakby aplikacja Tylko dla Windows PC 25

26 Wizualizacja - Panele dotykowe L-VIS Panele dotykowe L-VIS Bardzo mały pobór mocy 5.7, 7, 12 i 15 Ramka aluminiowa lub szklana Płaski montaż naścienny Szerokie możliwości komunikacyjne BACnet, LON, Modbus, OPC XML-DA i UA 26

27 Wizualizacja Panele naścienne L-STAT Panele zadajnikowe L-STAT Kolorowe podświetlenie wyświetlacza Opcje czujników Dotykowe przyciski pojemnościowe Możliwość dostosowania do potrzeb klienta Łatwa integracja z urządzeniami L-ROC LIOB-AIR Interfejs Modbus 27

28 Sterowanie oświetleniem L-DALI Wykorzystanie energii światła dziennego Efekty oświetleniowe Sterowanie kolorem Sceny oświetleniowe Obsługa ciągów korytarzowych Sterowanie ręczne Testowanie oświetlenia awaryjnego 28

29 Sterowanie oświetleniem L-DALI Do 4 kanałów 4 DALI OPC XML-DA / OPC-UA BACnet LON 29

30 Sterowanie oświetleniem L-DALI Do 4 kanałów 4 DALI OPC XML-DA / OPC-UA BACnet LON 30

31 Sterowanie oświetleniem L-DALI OPC XML-DA / OPC-UA BACnet LON 31

32 Sterowanie centralami wentylacji i klimatyzacji HVAC 32

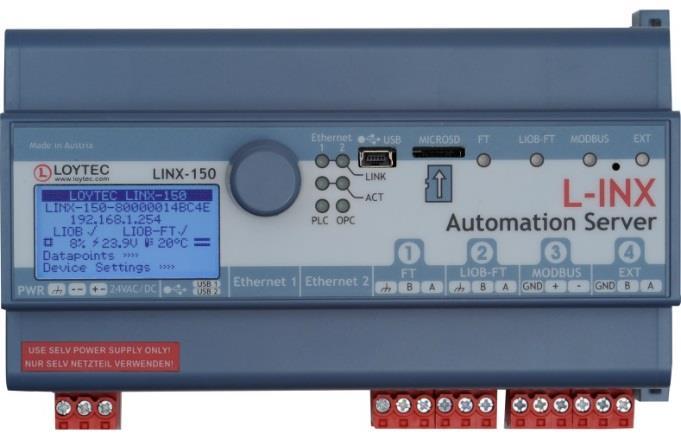

33 Sterowanie centralami wentylacji i klimatyzacji HVAC Serwery automatyki L-INX 12 wersji Rozszerzenia L-IOB wejść/wyjść Biblioteki HVAC Sterowniki L-IOB I/O BACnet/IP, LON/IP i LON FT 5 różnych konfiguracji wejść/wyjść Biblioteki HVAC 33

34 Automatyka pomieszczeń L-ROC Szybkie prace inżynierskie Gotowe biblioteki dla automatyki pomieszczeń Bardzo duża elastyczność Ethernet/IP Opcje bezprzewodowe WLAN EnOcean 34

35 Automatyka pomieszczeń L-ROC 35

36 Automatyka pomieszczeń L-ROC Sterownik LROC-100 Rozszerzalne wejścia/wyjścia przez moduły L-IOB Montaż na szynie DIN Biblioteki L-Studio 36

37 Automatyka pomieszczeń L-ROC Sterowniki LROC-40x Obudowy metalowe do montażu naściennego LROC-400 (super łatwy w użyciu) Wszystko czego potrzeba w jednym pudełku Obsługa do 8 segmentów pomieszczeniowych LROC-401 (Smart Room) Mistrz od łączności Bez wejść/wyjść fizycznych tylko komunikacja Obsługa do 16 segmentów LROC-402 (HVAC plus ) Do obsługi HVAC Obsługa do 8 segmentów 37

38 System sterowników VAV LIOB-AIR Gotowe aplikcje VAV Szybkie prace inżynierskie Oprogramowanie L-Studio Wyjątkowo elastyczny Ethernet/IP Opcje bezprzewodowe WLAN EnOcean 38

39 System sterowników VAV LIOB-AIR Gotowe aplikcje VAV Szybkie prace inżynierskie Oprogramowanie L-Studio Wyjątkowo elastyczny Ethernet/IP Opcje bezprzewodowe WLAN EnOcean 39

40 System sterowników VAV LIOB-AIR Gotowe aplikcje VAV Szybkie prace inżynierskie Oprogramowanie L-Studio Wyjątkowo elastyczny Ethernet/IP Opcje bezprzewodowe WLAN EnOcean 40

41 Monitoring i raportowanie energii Integracja liczników na poziomie obiektowym BACnet, LON, KNX M-BUS, Modbus Sygnały impulsowe S0/S1 Lokalna rejestracja trendów Alarmowanie, itp. Elastyczne skalowanie Raporty przez LWEB

42 Monitoring i raportowanie energii 42

43 Bramki konwertery protokołów L-Gate LGATE-950/951 Wyjątkowo elastyczna LGATE-900 Dedykowana do integracji BACnet/LON L-INX LINX-102/103/202/203 Serwery automatyki Opcje routera (LON lub BACnet) 43
