1 metasys - system zarządzania budynkami Metasys dostarcza więcej

2 Większa elastyczność. More flexibility. Większa troska o środowisko. More sustainability. Większa produktywność. More productivity.

3 TECHNOLOGIA, która zawsze odpowiada Twojej wizji zarządzania budynkiem Ze względu na zróżnicowanie budynków można stosować różne podejścia do systemów zarządzania budynkami. W niektórych przypadkach wystarczające jest nieskomplikowane, programowalne regulowanie temperatury, w innych natomiast wymagany jest rozbudowany system sterujący setkami urządzeń zainstalowanych w obiekcie. Niezależnie od poziomu wymagań, system Metasys pozwala stworzyć system automatyki budynku, który idealnie zaspokaja potrzeby, zarówno te najprostsze, jak i te najbardziej zaawansowane. METASYS to: Dostępność przez internet do wszystkich poziomów sterowania. Wsparcie dla protokołów komunikacyjnych: BACnet, LonWorks, Modbus oraz innych. Otwarty system obsługujący opatentowane oraz specyficzne dla branży protokoły. Lepszy dostęp do informacji oraz mniejszy stopień złożoności Elastyczność systemu umożliwiająca realizowanie nietypowych zadań. metasys pozwala na: Skrócenie czasu montażu oraz uruchomienia. Obniżenie kosztów eksploatacji. Wydłużenie czasu eksploatacji poszczególnych urządzeń systemu. Obniżenie kosztów konserwacji. Szybkie rozpoznawania problemów. Zwiększenie efektywności pracy personelu.

4 MSEA Metasys System Extended Architecture Sieć Strukturalna Budynku Architektura Sieciowa Intranet/ Internet Interfejs Użytkownika Interfejs Użytkownika Integracje Specjalne Urządzenia HVAC HVAC SYSTEMY OTWARTE N2 Open LonWorks BACnet XML/Web Services INFRASTRUKTURA Interfejs Użytkownika Serwer BMS Nadrzędny HVAC HVAC/ENERGIA/OŚWIETLENIE SYSTEM POŻAROWY SYSTEM BEZPIECZEŃSTWA Centrum Dowodzenia Bezpiecz. Serwer Systemu Bezpiecz. Czujnik INTREFEJS UŻYTKOWNIKA BEZPRZEWODOWE Kontroli Dostępu oświetlenia Serwer System Pożarowy Urządzenia HVAC Centrum Dowodzenia Pożarow.

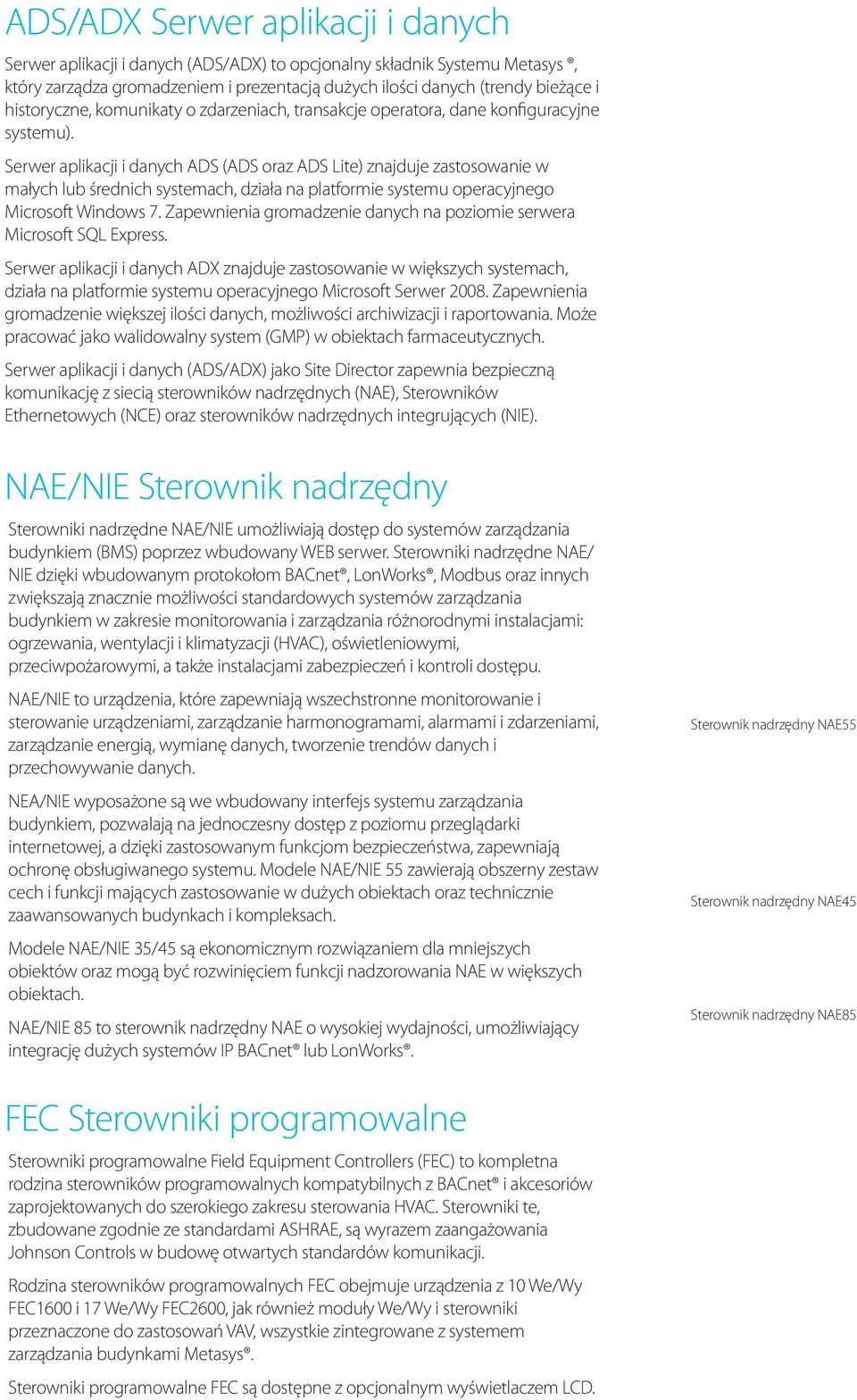

5 ADS/ADX Serwer aplikacji i danych Serwer aplikacji i danych (ADS/ADX) to opcjonalny składnik Systemu Metasys, który zarządza gromadzeniem i prezentacją dużych ilości danych (trendy bieżące i historyczne, komunikaty o zdarzeniach, transakcje operatora, dane konfiguracyjne systemu). Serwer aplikacji i danych ADS (ADS oraz ADS Lite) znajduje zastosowanie w małych lub średnich systemach, działa na platformie systemu operacyjnego Microsoft Windows 7. Zapewnienia gromadzenie danych na poziomie serwera Microsoft SQL Express. Serwer aplikacji i danych ADX znajduje zastosowanie w większych systemach, działa na platformie systemu operacyjnego Microsoft Serwer Zapewnienia gromadzenie większej ilości danych, możliwości archiwizacji i raportowania. Może pracować jako walidowalny system (GMP) w obiektach farmaceutycznych. Serwer aplikacji i danych (ADS/ADX) jako Site Director zapewnia bezpieczną komunikację z siecią sterowników nadrzędnych (NAE), ów Ethernetowych (NCE) oraz sterowników nadrzędnych integrujących (NIE). NAE/NIE nadrzędny i nadrzędne NAE/NIE umożliwiają dostęp do systemów zarządzania budynkiem (BMS) poprzez wbudowany WEB serwer. i nadrzędne NAE/ NIE dzięki wbudowanym protokołom BACnet, LonWorks, Modbus oraz innych zwiększają znacznie możliwości standardowych systemów zarządzania budynkiem w zakresie monitorowania i zarządzania różnorodnymi instalacjami: ogrzewania, wentylacji i klimatyzacji (HVAC), oświetleniowymi, przeciwpożarowymi, a także instalacjami zabezpieczeń i kontroli dostępu. NAE/NIE to urządzenia, które zapewniają wszechstronne monitorowanie i sterowanie urządzeniami, zarządzanie harmonogramami, alarmami i zdarzeniami, zarządzanie energią, wymianę danych, tworzenie trendów danych i przechowywanie danych. NEA/NIE wyposażone są we wbudowany interfejs systemu zarządzania budynkiem, pozwalają na jednoczesny dostęp z poziomu przeglądarki internetowej, a dzięki zastosowanym funkcjom bezpieczeństwa, zapewniają ochronę obsługiwanego systemu. Modele NAE/NIE 55 zawierają obszerny zestaw cech i funkcji mających zastosowanie w dużych obiektach oraz technicznie zaawansowanych budynkach i kompleksach. Modele NAE/NIE 35/45 są ekonomicznym rozwiązaniem dla mniejszych obiektów oraz mogą być rozwinięciem funkcji nadzorowania NAE w większych obiektach. NAE/NIE 85 to sterownik nadrzędny NAE o wysokiej wydajności, umożliwiający integrację dużych systemów IP BACnet lub LonWorks. nadrzędny NAE55 nadrzędny NAE45 nadrzędny NAE85 FEC i programowalne i programowalne Field Equipment Controllers (FEC) to kompletna rodzina sterowników programowalnych kompatybilnych z BACnet i akcesoriów zaprojektowanych do szerokiego zakresu sterowania HVAC. i te, zbudowane zgodnie ze standardami ASHRAE, są wyrazem zaangażowania Johnson Controls w budowę otwartych standardów komunikacji. Rodzina sterowników programowalnych FEC obejmuje urządzenia z 10 We/Wy FEC1600 i 17 We/Wy FEC2600, jak również moduły We/Wy i sterowniki przeznaczone do zastosowań VAV, wszystkie zintegrowane z systemem zarządzania budynkami Metasys. i programowalne FEC są dostępne z opcjonalnym wyświetlaczem LCD.

6 Więcej techniki to niekoniecznie wyższa produktywność

7 TUC03 Konfigurowalny sterownik pomieszczeniowy TUC03 jest konfigurowalnym sterownikiem pomieszczeniowym z rodziny produktów Facility Explorer. został zaprojektowany w celu zapewnienia bezpośredniego sterowania cyfrowego instalacjami pomieszczeniowymi z ogrzewaniem i/lub wymiennikami chłodzenia, grzałką elektryczną i wentylatorem wielobiegowym lub zmiennoobrotowym. Takie instalacje obejmują instalacje o sterowaniu precyzyjnym, klimakonwektory, wentylatory urządzeń oraz instalacje chłodnicze i grzewcze belek sufitowych. może zostać skonfigurowany przez instalatora bez potrzeby używania komputera osobistego lub narzędzia do programowania, jedynie z wykorzystaniem zespołu mikroprzełączników. został zaprojektowany do instalacji lokalnej, w obudowie, na szynie DIN lub bezpośrednio na ścianie. Nastawa temperatury, tryb użytkowania pomieszczenia oraz obroty wentylatora można regulować za pomocą szeregu modułów pokojowych z opcjonalnym wyświetlaczem cyfrowym. Dostępne są opcje komunikacji, umożliwiające integrację sterownika z siecią N2 Open lub BACnet w systemie automatyki budynku. Interfejs BACnet sterownika jest zgodny z normą ANSI/ASHRAE pod względem wymiany danych z innymi urządzeniami w sieci. Konfigurowalny sterownik pomieszczeniowy LP-RSM C Seria RS LP-RSM C i LP-RSM C LP-RSM C Seria TM
