1 Kraków Efektywne i elastyczne sterowanie oświetleniem w standardzie DALI LOYTEC buildings under control ZDANIA 1

2 DALI Digital Addressable Lighting Control Cyfrowe adresowalne sterowanie oświetleniem 2

3 Elementy systemu L-DALI Sterownik DALI Magistrala DALI Moduł przekaźnikowy DALI Komunikacja zewnętrzna Interfejs wejść stykowych DALI Czujnik ruchu i natężenia oświetlenia DALI Lampa z balastem DALI 3

4 DALI IEC62386 Prosta i pewna technologia Magistrala dwu przewodowa, topologia typu freetopology Okablowanie razem z zasilaniem sieciowym -> Prosta instalacja Max. 300m, 64 urządzenia na jednej magistrali Niedrogie balasty i czujniki Wymagany zasilacz magistrali Technologia wspierana przez TRIDONIC, OSRAM, Philips,... 4

5 Oferta LOYTEC sterowniki L-DALI Sterownik oświetlenia DALI 1, 2 lub 4 kanały DALI Do 256 balastów (lamp) Zintegrowany zasilacz DALI Wyświetlacz LCD Interfejsy komunikacyjne BACnet, CEA-709, OPC, 5

6 Sterowniki L-DALI Sterownik L-DALI LON Sterownik DALI BACnet Zasilacz DALI 6

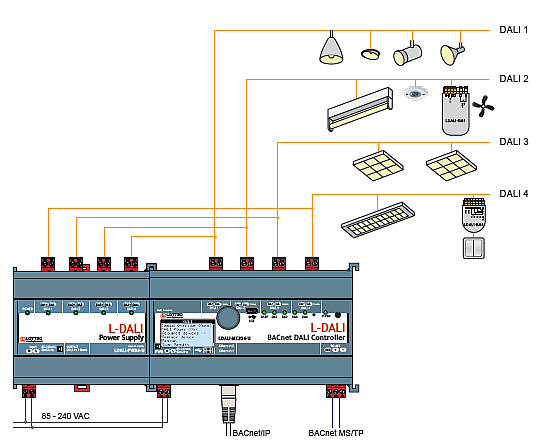

7 Konfiguracja połączeń L-DALI 7

8 Elementy dodatkowe systemu L-DALI Multiczujnik sufitowy LDALI-MS1 Interfejs styków od przycisków i przełączników LDALI-BM1 Moduł przekaźnikowy LDALI-RM1 8

9 LDALI-MS1 Multi-Czujnik PIR czujnik ruchu: 3m 92 strefy Pochylenie do 40 (korytarz) Czujnik natężenia oświetlenia: lux Odbiornik zdalnego sterowania IR-Remote Zasilany przez DALI-bus Podstawa do sterowania od obecności i natężenia Można wykorzystać dane z czujnika w innych systemach (np. HVAC, sterowania osłonami przeciwsłonecznymi) Są na rynku czujniki alternatywne 9

10 LDALI-BM1 Interfejs styków Pozwala podłączać 4 Przyciski lub Przełączniki Zasilany przez DALI-bus Steruje grupami DALI Operacje ręczne lub nadpisywanie Ściemnianie lub rozjaśnianie (up/down) Przywoływanie scen Można wykorzystywać sygnały w innych podsystemach (np. działanie osłon przeciwsłonecznych) 10

11 LDALI-RM1 Moduł przekaźnikowy Pozwala załączać inne obciążenia w aplikacjach sterowania oświetleniem Lampy bez DALI Wentylatory Dzielone ścianki, ekrany, Parametry styków łącznika V~ 2000 VA Prąd rozruchowy 80 A max. Zasilany przez magistralę DALI 11

12 Magistrala zasilania DALI DALI standard: max. 250 ma/kanał LOYTEC 116mA lub 232mA/kanał Dopuszczalne są połączenia równoległe Typ urządzenia Balasty lamp LDALI-MS1 multi-czujnik LDALI-BM1 interfejs styków LDALI-RM1 moduł przekaźnikowy Zapotrzebowanie 2 ma 3.5 ma 4 ma 2,1 ma 12

13 Scenariusze aplikacji sterujących Wykrywanie obecności Wykorzystanie światła dziennego Oświetlenie korytarzy Sterowanie ręczne Harmonogramy Wizualizacja i działania operatorskie Efekty i kolory Oświetlenie ewakuacyjne 13

14 Automatyka oświetlenia Zależna od obecności Sterowanie na stałe natężenie oświetlenia Korzyści Oszczędność energii Zwiększony komfort 14

15 Sterowanie na stałe natężenie oświetlenia Wykorzystanie światła dziennego Dwa pasma lamp Od strony okna Od strony korytarza 15

16 Kalibracja czujnika natężenia oświetlenia Należy kalibrować czujnik natężenia przy świetle sztucznym 16

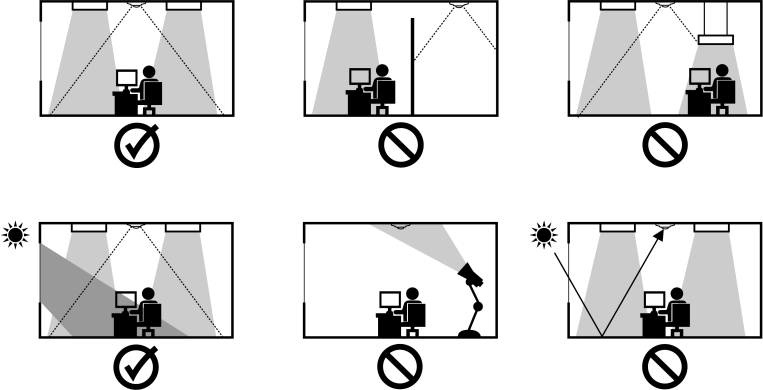

17 Umieszczenie czujnika 17

18 Oświetlenie korytarzy Oświetlenie schodów (Auto-OFF) Sterowanie zależne od obecności Konfigurowalny poziom ściemnienia Funkcjonalność i połączenia korytarzy 18

19 Sterowanie ręczne Zwiększa satysfakcję i zadowolenie użytkownika Klasyczne działanie przycisków Niski koszt przy zastosowaniu LWEB- 802/803 Spójne interfejsy użytkownika dla wszystkich funkcji 19

20 Harmonogramy Harmonogramy Załączenia /wyłączenia oświetlenia Zmiany trybów pracy i parametrów LDALI realizuje harmonogramy Zmiana harmonogramów przez Web-UI LWEB-802/803 LVIS LWEB

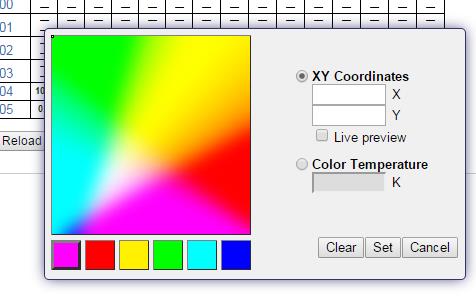

21 Kolor i efekty świetlne IEC DALI sterowanie kolorem Temperatura barwy światła Kanały RGB Definicja barwy przez wykres CIE 1931 XY-coordinate 21

22 Sceny oświetleniowe w standardzie DALI Do 15 scen na balast Obsługa kolorów LDALI-RM1: sterowanie ekranami, itp 22

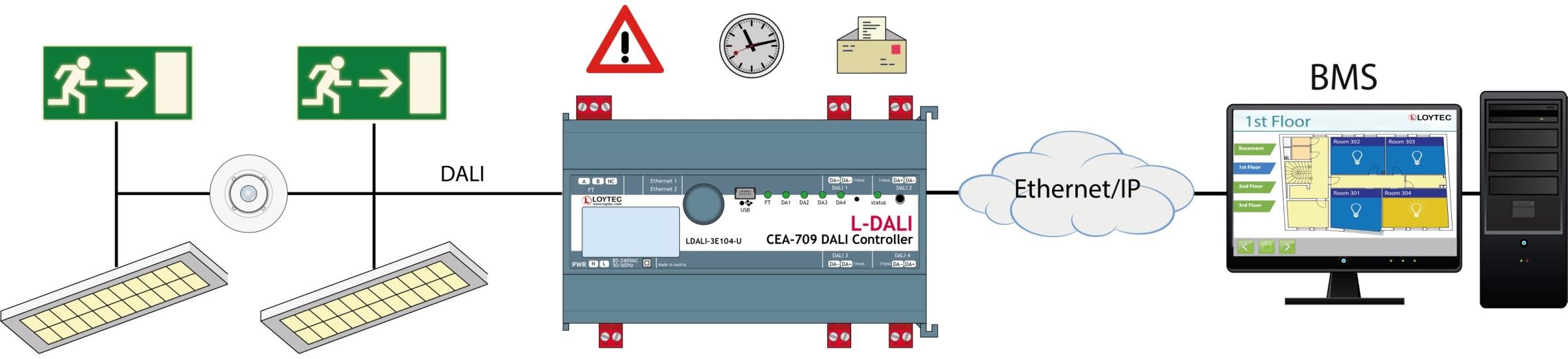

Oświetlenie ewakuacyjne Samowystarczalne Oświetlenie Ewakuacyjne (IEC62386-202) Znaki wyjścia Znaki i inne elementy z własnym

23 Oświetlenie ewakuacyjne Samowystarczalne Oświetlenie Ewakuacyjne (IEC ) Znaki wyjścia Znaki i inne elementy z własnym zasilaniem Wymagane okresowe testy Monitoring stanu naładowania akumulatora Konfiguracja procedur testów Kumulacja czasu działania 23

24 Raportowanie, Trendy, Obsługa alarmów, Raportowanie Zbiory CSV Status DALI Raporty z testów ewakuacyjnychncy test logs Trendy Energia, czas pracy urządzeń, Alarmowanie Powiadomienia 24

trendów Raportowanie Utrzymanie ruchu Oświetlenie ewakuacyjne L-WEB

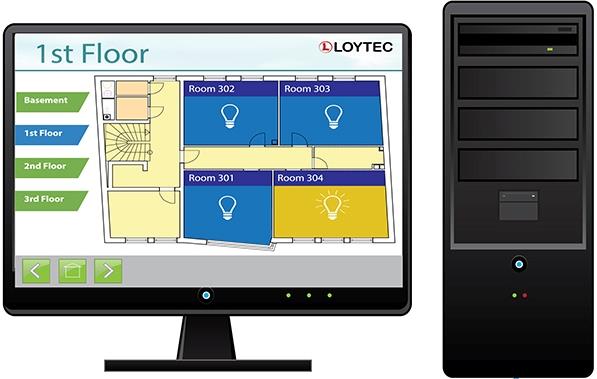

25 Współpraca z systemem BMS LWEB-900 Wizualizacja Centralne załączanie Dostrajanie parametrów i harmonogramów Długoterminowa rejestracja trendów Raportowanie Utrzymanie ruchu Oświetlenie ewakuacyjne L-WEB Server L-WEB Clients L-WEB Visualization Zużycie energii, czas pracy urządzeń, 25

26 Utrzymanie ruchu Raporty z przebiegu Łatwa wymiana składników Funkcjonalność Backup/Restore Backup Backup 26

27 Integracja z automatyką budynku System L-DALI integruje się z: BACnet LonMark Udostępnia parametry i inne istotne wartości oraz dane rzeczywiste (live) Przekazuje informacje o stanie czujników Integruje moduły IO Własne alarmowanie, harmonogramy 27

28 Workflow Instalacja Wstępna konfiguracja off-line Komisjonowanie on-line 28

29 Workflow Praca instalatora 29

30 Workflow System Integrator Offline Nazwy urządzeń Definicja grup Powiązania Funkcje przycisków Parametry Definiowanie AST 30

31 Workflow System Integrator On-Site Przypisanie urządzeń fizycznych Kalibracja czujników 31

32 Installation Wizard Identyfikacja lamp jedna po drugiej 32

33 Fizyczne potwierdzenie Czujniki Obecności Zdalne sterowanie Przyciski Nacisnąć 33

34 Studium przypadku: Manchester Airport Terminal źródeł światła, 500 czujników DALI, 26 sterowników LDALI- ME204 Sterowanie z uwzględnieniem światła dziennego i czujników obecności Zintegrowany w BACnet OWS Połączony do Flight Information System Oszczędności: Zainstalowane źródła LED 2 GWh/a Sterowanie oświetleniem 1 GWh/a Terminal 1+3 w trakcie realizacji 34

35 Konkluzje L-DALI pełna funkcjonalność i skalowalny system sterowania oświetleniem System sterowania oświetleniem w pełni zintegrowany z systemami BACnet/LonMark Integracja z systemem automatyki budynku Łatwa instalacja i konfiguracja Obsługa techniczna z wykorzystaniem techników służb utrzymania ruchu 35

Więcej Informacji www.loytec.com LOYTEC electronics GmbH Blumengasse 35, 1170 Vienna, Austria www.loytec.com info@loytec.com tel.: +43-1-402 08 05-0 fax: +43-1-402 08 05-99 www.zdania.com.pl ZDANIA Sp.

: +48 12 638 05 77 AST, LC3020, L-Chip, L-Core, L-DALI, L-ENO, L-GATE, L-INX, L-IOB, LIOB-Connect, LIOB-FT, L-IP, L-KNX, L-MBUS, L-OPC, LPA, L-POW, L-Proxy, L-ROC, L-STAT, L-STUDIO, L-SwitchXP,

36 Więcej Informacji LOYTEC electronics GmbH Blumengasse 35, 1170 Vienna, Austria tel.: fax: ZDANIA Sp. z o.o. LOYTEC COMPETENCE CENTER ul. Królowej Jadwigi 268, Kraków office@zdania.com.pl tel.: fax.: AST, LC3020, L-Chip, L-Core, L-DALI, L-ENO, L-GATE, L-INX, L-IOB, LIOB-Connect, LIOB-FT, L-IP, L-KNX, L-MBUS, L-OPC, LPA, L-POW, L-Proxy, L-ROC, L-STAT, L-STUDIO, L-SwitchXP, L-Term, L-VIS, L-WEB, L-WLAN, ORION Stack, Smart Auto-Connect, buildings under control are trademarks of LOYTEC electronics GmbH. Echelon, LON, LONWORKS, LNS, LonMaker, and Neuron are trademarks of Echelon Corporation registered in the United States and other countries. LonMark and the LonMark Logo are registered trademarks owned by LonMark International. BACnet is a registered trade mark of the American Society of Heating, Refrigerating and Air Conditioning Engineers, Inc. (ASHRAE). KNX Association cvba is the owner of the worldwide standard for Home and Building Control: KNX and also the owner of the KNX trademark logo worldwide. EnOcean and the EnOcean logo are registered trademarks of EnOcean GmbH. Other trademarks and trade names used in this document refer either to the entities claiming the markets and names, or to their products. LOYTEC disclaims proprietary interest in the markets and names of others. Statements in this report that relate to future results and events are based on the company s current expectations. Actual results in future periods may differ materially from those currently expected or desired because of a number of risks and uncertainties. No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of LOYTEC. Product specifications, availability, and design are subject to change without prior notice. LOYTEC buildings under control ZDANIA 36
