1 QUICKSTART 3DGence INDUSTRY F340

2 1. ROZPAKOWANIE DRUKARKI 3DGence INDUSTRY jest dostarczana w opakowaniu. Wszystkie akcesoria dodawane do drukarki są przechowywane wewnątrz opakowania. Całość waży około 160 kg. Podczas przenoszenia zapakowanej drukarki należy zachować ostrożność. Zalecane jest użycie wózka paletowego do transportowania opakowanej drukarki. Do rozpakowania drukarki potrzebny jest śrubokręt lub wkrętarka. 1. Przetnij pasy zabezpieczające oraz taśmę. 2. Ściągnij górną pokrywę pudła, a następnie jej boki. 3. Odkręć 5 wkrętów 40 mm z przedniej płyty OSB i ściągnij płytę OSB. 4. Rozkręć kantówki. 5. Delikatnie rozetnij folię stretch, a następnie wyciągnij materiały i akcesoria. Odłóż je na bok. 6. Usuń osłony styropianowe z góry oraz z narożników drukarki. 7. Ściągnij folię z drukarki, a następnie odkręć 4 pasy zabezpieczające przymocowane 3 wkrętami do podłoża. 8. Aby podnieść i umieścić drukarkę w miejscu przeznaczenia, potrzebne są 4 osoby. 9. Usuń zabezpieczenia z kabla zasilającego oraz dokręć jego wyjście. Jeśli drukarka była przechowywana w temperaturze niższej niż aktualna temperatura pomieszczenia, przed włączeniem drukarki należy wyrównać temperaturę. 2. PODŁĄCZENIE DRUKARKI Przyłącze właściwe dla drukarki 3DGence INDUSTRY powinno posiadać następujące parametry: Napięcie: 230V~ Częstotliwość: 50Hz Prąd: ~11A Sieć zabezpieczona przewodem ochronnym PE, zabezpieczona bezpiecznikiem o wartości znamionowej nie mniejszej niż 16A Maksymalna moc urządzenia: 2700 W (2,7 kw) Przed podłączeniem i włączeniem drukarka musi być całkowicie pozbawiona jakichkolwiek zabezpieczeń, które zostały zamontowane przed wysyłką. 1. Upewnij się, że bezpiecznik z tyłu drukarki znajduje się w prawidłowym położeniu (Up Circuit Closed, gotowy do pracy). 2. Sprawdź i podłącz przewód zasilający do uziemionego, zabezpieczonego gniazda. 3. Upewnij się, że wyłącznik bezpieczeństwa jest otwarty. Można go rozłączyć, przekręcając go zgodnie z ruchem wskazówek zegara. Drukarka nie uruchomi się, jeśli włącznik bezpieczeństwa jest włączony. 4. Naciśnij przycisk zasilania w prawym dolnym rogu drukarki. Drukarka zostanie włączona, a ekran dotykowy uaktywni się. Przez pierwsze kilka sekund przeprowadzana jest procedura inicjalizacji. Możesz usłyszeć nieznaczne ruchy drukarki w trakcie inicjalizacji jest to normalne zjawisko. Drukarka jest włączona i gotowa do załadowania materiału. 3. ZAŁADOWANIE MATERIAŁU 3DGence INDUSTRY ma dwa uchwyty na szpule, po jednym dla każdego ekstrudera (rys. 1). Filament jest przechowywany w zamkniętej i ogrzewanej komorze. Ekstruder T0 jest przeznaczony do drukowania z materiału modelowego, podczas gdy ekstruder oznaczony jako T1 przeznaczony jest do druku z materiału podporowego. Średnica filamentu wynosi 1,75 mm. 3DGence zaleca stosowanie materiałów z Bazy Materiałów Certyfikowanych, ponieważ w pełni wykorzystują system Smart Material Manager. Następująca procedura załadowania filamentu jest prawidłowa dla każdego certyfikowanego materiału: 2 3DGence INDUSTRY F340 QUICKSTART

3 uchwyty na szpule Rys. 1. Lokalizacja uchwytów na szpule. Załadowanie filamentu: Proces załadowania filamentu jest prawie całkowicie automatyczny. Każda czynność jest wyświetlana i opisana na wyświetlaczu, czyniąc cały proces łatwym. 1. Wybierz z menu Material Status. 2. Wybierz odpowiedni ekstruder T0 lub T1 zgodnie z materiałem, który chcesz załadować i naciśnij Load Material. 3. Na wyświetlaczu pojawi się asystent załadowania filamentu. Następnie przyłóż filament do czytnika SMM. Poczekaj do momentu, aż wszystkie dane zostaną wczytane (można ten krok pominąć, jeśli używany jest materiał z poza Bazy Materiałów Certyfikowanych, wtedy należy ręcznie wybrać materiał). 4. Upewnij się, że uchwyt na szpulę jest wolny. Pamiętaj, że uchwyt 1 jest przeznaczony dla ekstrudera 1. Naciśnij Continue. 5. Umieść filament na odpowiednim uchwycie. Naciśnij Continue. 6. Odblokuj ekstruder poprzez ściągnięcie zatrzasku i odchylenie docisku. Naciśnij Continue. 7. Zaczekaj, aż stolik zostanie ustawiony w pozycji środkowej. Naciśnij Continue. 8. Umieść filament w ekstruderze: wsuń do oporu filament w przewód teflonowy (uważaj, aby nie zagiąć filamentu), obracając tarczą enkodera przesunąć filament w górę; pęsetą skierować filament do przewodu teflonowego wychodzącego z ekstrudera, naciśnij Continue. Zamknij zatrzask ekstrudra poprzez przesunięcie go w lewą stronę. 9. Głowica zacznie się nagrzewać. Po nagrzaniu się głowicy filament będzie automatycznie wytłaczany. 10. Poczekaj, aż filament zostanie wytłoczony z głowicy, naciśnij Continue. 11. Zaakceptuj zakończenie operacji na wyświetlaczu drukarki, przez kliknięcie YES. Wyładowanie filamentu: 1. Wybierz z menu Material Status. 2. Wybierz opcję Unload Material dla odpowiedniego ekstrudera. 3. Poczekaj, aż stół zostanie ustawiony w pozycji środkowej. 4. Obetnij końcówkę filamentu, około 3 cm za czyścikiem i ściągnij filament ze szpuli. 5. Zaczekaj, aż głowica zostanie nagrzana, a ekstruder wyładuje filament. 6. Po zakończeniu wyładowania filamentu usuń resztę filamentu z przewodu teflonowego. 7. Potwierdź zakończenie operacji na wyświetlaczu drukarki naciskając OK. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 3

4 4. DRUKOWANIE Do drukarek 3DGence przygotowane zostało dedykowane oprogramowanie 3DGence Slicer zawierające gotowe ustawienia druku dla dedykowanych materiałów. Oprogramowanie służy przygotowaniu kodów maszynowych G-code z plików opisujących geometrię przestrzenną w formacie STL. Producent zapewnia pełne wsparcie przy wykorzystaniu przygotowanych profili druku w oprogramowaniu i zalecanych materiałów do druku. Dla zaawansowanych użytkowników udostępniona została opcja zmiany zaawansowanych ustawień druku. Z uwagi na charakter modyfikacji parametrów producent nie gwarantuje jakości oraz powtarzalności wydruków przygotowanych w ten sposób. 4.1 Gwarancja jakości Producent gwarantuje możliwie najwyższą jakość modeli wydrukowanych z wykorzystaniem dedykowanego oprogramowania i materiałów. Jeżeli jednak podczas korzystania z oprogramowania użytkownik znajdzie niedoskonałości w wydrukowanym modelu lub błędy w programie prosimy o kontakt owy (support@3dgence.com) z dołączonym zdjęciem i opisem wady oraz jeżeli to możliwe pliku.gcode oraz.stl. Każdy model przesłany do producenta w ten sposób zostanie oceniony i/lub wydrukowany w siedzibie firmy. Producent zaproponuje rozwiązanie problemu poprzez poradę, rozpoczęcie akcji serwisowych (jeżeli jest konieczna), przygotowanie pliku wykonawczego.gcode lub aktualizację profili wydruku. 5. INSTALACJA Oprogramowanie należy pobrać ze strony internetowej producenta. Zalecane wymagania systemowe do uruchomienia programu to: Windows 7 lub wyższy, rozdzielczość ekranu pikseli, 4 GB pamięci RAM, procesor dwurdzeniowy Intel Core i3 lub wyższy. Możliwe jest uruchomienie oprogramowania na sprzęcie nie spełniającym tych wymagań, jednak komfort pracy i szybkość przetwarzania modeli może ulec pogorszeniu. Producent nie zapewnia wsparcia dla sprzętu nie spełniającego wymagań systemowych, zwłaszcza starszych wersji systemów operacyjnych. Przy pierwszym uruchomieniu programu użytkownik zostanie zapytany o pozwolenie na automatyczną aktualizację profili druku. Zalecamy włączenie tej opcji, aby uzyskiwać możliwie najwyższą jakość modeli. Opcję tę można włączyć lub wyłączyć w dowolnym momencie. Aktualizacje odbywają się przy każdorazowym uruchomieniu programu. Profile można także aktualizować ręcznie. 4 3DGence INDUSTRY F340 QUICKSTART

5 6. SZYBKI START 1. Wczytaj plik.stl bryły lub brył korzystając z przycisku Add model lub przeciągając pliki na główne okno programu. 2. Upewnij się, że modele są właściwie ustawione na polu roboczym używając przycisku Arrange. 3. Wybierz drukarkę, na której chcesz wykonać model. 4. Wybierz z jakiego materiału chcesz wykonać model. 5. Wybierz jakość wizualną, której oczekujesz (lepsza jakość to dłuższy czas druku). 6. Wybierz wytrzymałość, jaką ma posiadać model. 7. Przygotuj plik używając przycisku Prepare to print i poczekaj aż program przygotuje plik. 8. Zapisz plik wykonawczy.gcode na karcie SD za pomocą przycisku Save File, który zastąpił przycisk Prepare to print w prawym dolnym rogu. 9. Plik może zostać teraz odczytany w panelu sterującym drukarki. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 5

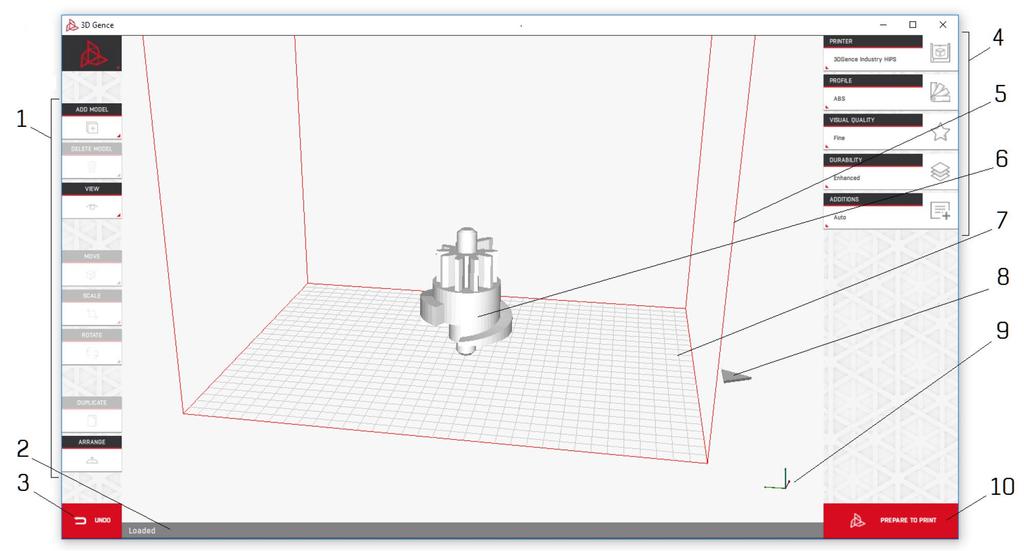

6 7. GŁÓWNY INTERFEJS PROGRAMU 1. Przyciski kontroli nad modelami. 2. Pasek stanu. 3. Funkcja cofania ostatniej akcji. 4. Przyciski wyboru ustawień druku. 5. Wirtualny obszar roboczy maszyny. 6. Wczytany model. 7. Wirtualny stół roboczy maszyny. 8. Strzałka określająca fizyczny przód drukarki. 9. Podgląd osi drukarki. 10. Przycisk przygotowania druku/zapisu pliku. 7.1 Przyciski kontroli nad modelami Przyciski aktualnie nieaktywne (np. z powodu nie wybrania modelu) są wyszarzone. Add Model: umożliwia zlokalizowanie i import pliku w formacie.stl do oprogramowania. Można wybrać kilka plików aby zaimportować je naraz. Dostępna jest także funkcja przeciągania plików.stl na główne okno programu. Modele można usuwać z pola roboczego zaznaczając je lewym przyciskiem myszy, a następnie wciskając przycisk Delete lub Backspace na klawiaturze. Delete Model: usuwa obecnie wybrany model. View: umożliwia zmianę ustawień kamery. 6 3DGence INDUSTRY F340 QUICKSTART

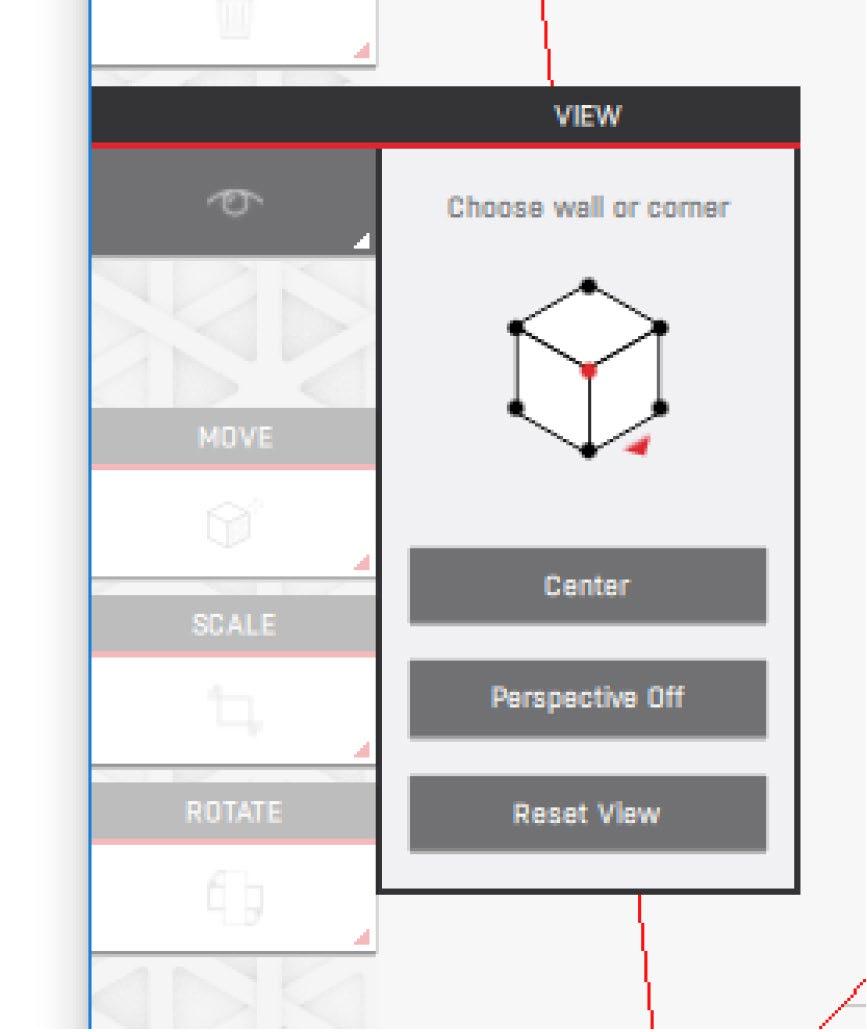

7 Kostka pozwala na wybranie podstawowych punktów widoku. Przycisk Center ustawia kamerę na środek pola roboczego. Przycisk Perspective umożliwia wyłączenie lub włączenie perspektywy. Przycisk Reset View przywraca domyślne ustawienie kamery. Używa się go, gdy podczas obracania kamery za pomocą myszy zniknie obszar roboczy z pola widzenia. Lewy przycisk myszy zaznacza lub odznacza model. Prawy przycisk myszy pozwala na obracanie kamery. Prawy przycisk myszy z wciśniętym klawiszem Shift pozwala na przesuwanie kamery. Rolka myszy pozwala na przybliżanie lub oddalanie widoku. Move: umożliwia przemieszczanie zaznaczonego modelu na wirtualnym obszarze roboczym. Pola tekstowe oznaczone jako X, Y i Z umożliwiają przesuwanie modelu o 1 mm (korzystając z przycisków) lub dowolną odległość przy wpisywaniu wartości w pola tekstowe. Punkt początkowy (0, 0, 0) liczony jest od środka stołu roboczego. Przycisk Place pozwala na położenie modelu na wysokości stołu roboczego. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 7

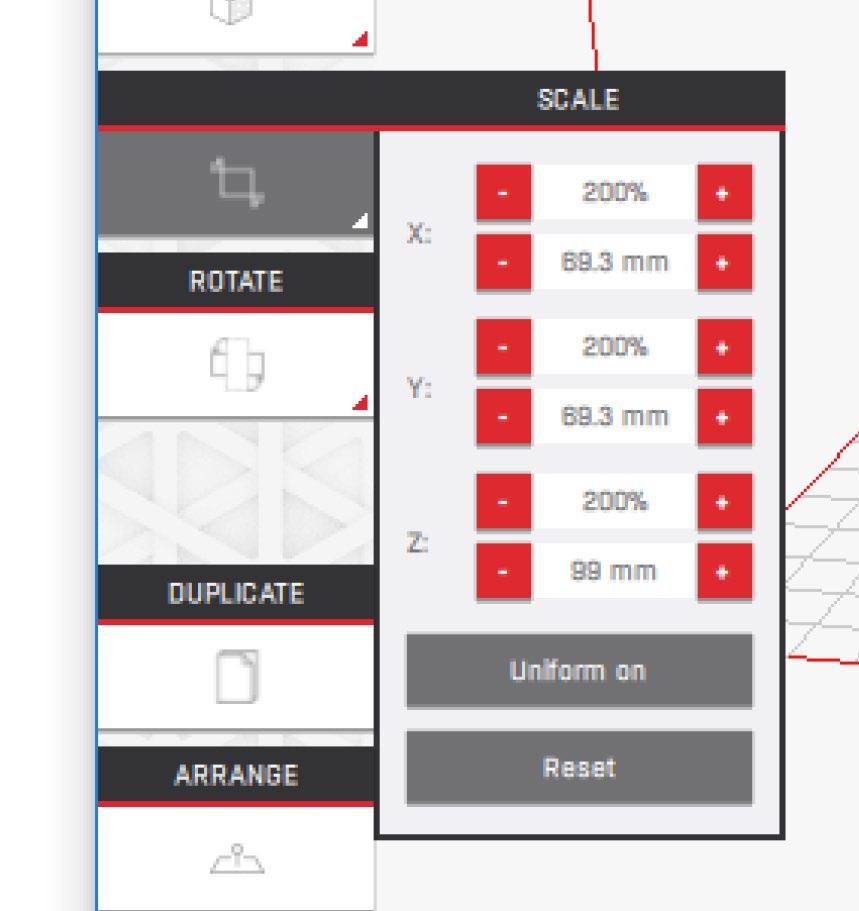

8 Możliwe jest także przemieszczanie modeli za pomocą myszy należy kliknąć i przytrzymać model kiedy wybrana jest opcja Move umożliwi to przesuwanie modelu w płaszczyźnie XY. Dopuszczalne jest ustawienie modeli jeden nad drugim, jednakże nie jest to zalecane. Przesunięcie jakiegokolwiek modelu poza obszar roboczy uniemożliwi wydruk. Scale: umożliwia zmianę wielkości modelu. Pola tekstowe oznaczone jako X, Y i Z umożliwiają skalowanie modelu o 1 mm lub 1% (korzystając z przycisków) lub dowolną wartość przy wpisywaniu wartości w pola tekstowe. Wielkość w milimetrach może być niewymierna (np. 3,33(3) mm), jednakże jej wyświetlanie zaokrąglone jest do części setnych. Przycisk Uniform umożliwia połączenie wszystkich osi aby skalować cały model na raz. Przycisk Reset przywraca wartości początkowe skalowanego modelu takie jak przy wczytaniu pliku.stl. Modele skalowane są wobec osi drukarki. Rotate: umożliwia obracanie modelu. 8 3DGence INDUSTRY F340 QUICKSTART

9 Pola tekstowe oznaczone jako XY, YZ i XZ umożliwiają obracanie modelu o 45 stopni (korzystając z przycisków) wobec zadanej płaszczyzny lub dowolną wartość przy wpisywaniu wartości w pola tekstowe. Przycisk Reset przywraca wartości początkowe obrotu takie jak przy wczytaniu pliku.stl. Modele obracane są wobec osi drukarki. Duplicate: powiela wybrany model i ustawia go obok. Aby skopiować model kilkukrotnie należy kliknąć w przycisk kilkukrotnie. Po powieleniu zalecane jest automatyczne ustawienie modelu poprzez przycisk Arrange. Arrange: dokonuje automatycznego rozmieszczenia wgranych plików na stole roboczym drukarki tak, aby te się nie przenikały. Ustawia podstawy obiektów na stole roboczym. Modele rozmieszczane są przy rogu obszaru roboczego. 7.2 Pasek stanu W tym miejscu wyświetlone są informacje dotyczące modelu (nazwa, wielkość, objętość) oraz statusu pracy programu. 7.3 Przycisk Undo Naciśnięcie tego przycisku cofa ostatnią operację. Jeżeli po wczytaniu modelu nie zostały przeprowadzane żadne operacje na bryłach wciśnięcie przycisku spowoduje usunięcie ostatnio wczytanego modelu.stl. W trybie podglądu.gcode przycisk pozwala na powrót do głównego interfejsu programu. 7.4 Wirtualny obszar maszyny Jest to graficzna reprezentacja obszaru roboczego maszyny. Niemożliwe jest drukowanie poza obszarem roboczym, program nie pozwoli na druk modeli nawet częściowo wystających poza ten obszar. Modele nie mieszczące się w obszarze podświetlane są na czerwono. Obszar zmienia się dynamicznie przy wyborze drukarki. 7.5 Przyciski wyboru ustawień druku Przyciski te pozwalają na wybór urządzenia oraz ustawień druku. Printer: pozwala na wybór urządzenia, na której zostanie wydrukowany model. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 9

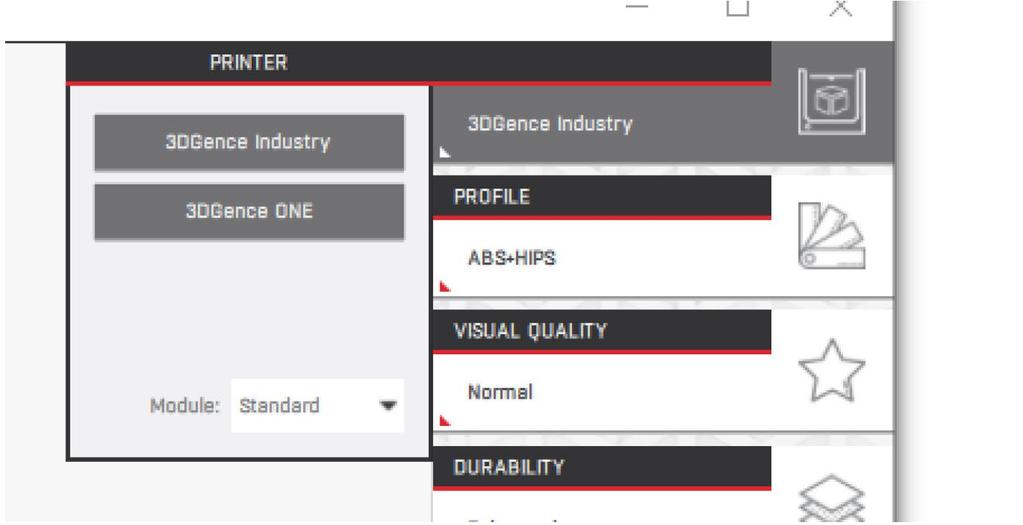

10 Zmieniając urządzenie automatycznie zostanie zmieniony wirtualny obszar roboczy. Niektóre drukarki posiadają dodatkowe opcje (np. wybór średnicy dyszy lub rodzaju modułu drukującego). Wybrane ustawienia muszą być zgodne z rzeczywistym stanem maszyny. Profile: opcje te pozwalają na wybranie trybu pracy urządzenia (jeżeli jest dostępny) i materiału, z którego ma powstać model. Tryby pracy (inaczej Profile Druku) pozwalają na wydruk korzystając z jednej lub kilku głowic drukujących. Materiały lub ich kombinacje uzależnione są od wybranej maszyny oraz trybu pracy. Materiały dodawane są przez producenta na bieżąco. Aby korzystać z najnowszej i pełnej bazy materiałowej zalecamy włączenie aktualizacji automatycznych. Visual Quality: umożliwia zmianę ustawień związaną z jakością wizualną modeli. 10 3DGence INDUSTRY F340 QUICKSTART

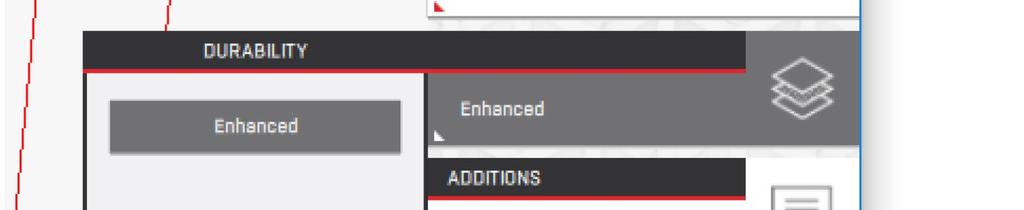

11 Zwiększenie jakości wizualnej zmniejszy wysokość drukowanej warstwy i poprawi parametry wizualne drukowanego modelu. Znacznie zwiększy się czas druku. Durability: umożliwia zmianę ustawień związaną z wytrzymałością modeli. Zwiększenie wytrzymałości oznacza, że wydruki zostaną zbudowane z większej ilości materiału i będą cechować się większą wytrzymałością. Będą bardziej podatne na odkształcenia związane ze skurczem materiałowym, a ich czas wydruku będzie dłuższy. Wytrzymałość Solid dodatkowo może (lecz nie musi) negatywnie wpłynąć na jakość wizualną modelu. Tak samo nazwany rodzaj wytrzymałości dla różnych materiałów może oznaczać różne rzeczywiste wartości wytrzymałości. Przykładowo ten sam model wydrukowany z nylonu wydrukowany na najniższej wytrzymałości będzie cechował się większą odpornością na udarność niż wydruk z ABSu drukowany na maksymalnej wytrzymałości jest to cecha materiału. Additions: umożliwia szybki dostęp do zaawansowanych opcji wpływających na: wielkość modelu (offsety), minimalny kąt modelu w stosunku do stołu roboczego, pod którym zostanie wygenerowana podpora oraz parametry chłodzenia. Do większości wydruków zalecamy pozostawanie tych opcji na Auto. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 11

12 Opcja XY Compensation pozwala na zmianę wielkości całego modelu w płaszczyźnie XY proporcjonalnie do jego wielkości, po wygenerowaniu.gcode. Na obrazku przedstawiony jest model wczytany do programu (czerwony) i po zastosowaniu offsetu 90% (niebieski). Zalecany jest do kompensacji skurczu materiałowego. Opcja Wall Offset zmienia wielkość modelu rozszerzając lub zwężając jego ścianki niezależnie od jego wielkości, po wygenerowaniu.gcode. Na obrazku przedstawiony jest model wczytany do programu i po zastosowaniu offsetu 3 mm. Zalecany jest do poprawy tolerancji wymiarowej części pasowanych. Opcja Cooling pozwala na ręczne ustawienie chłodzenia drukowanego modelu. Zwiększenie tej wartości zalecane jest tylko wtedy, jeżeli drukowane są cienkie elementy, które muszą być ładniejsze wizualnie i nie muszą cechować są wytrzymałością. Opcja Support Angle pozwala na ręczne ustawienie kąta pod którym generowane są podpory licząc do płaszczyzny stołu roboczego. Jeżeli model opiera się na bardzo małym obszarze na stole roboczym istnieje niebezpieczeństwo jego złamania dlatego też w takim przypadku zalecane jest zmniejszenie tego parametru. Więcej podpór to dłuższy czas druku i stabilniejszy wydruk, mniej podpór to krótszy czas druku i mniej stabilny wydruk. Opcja Lighter Support umożliwia wymuszenie zmiany algorytmu generowania podpór. Wartość Auto pozostawia predefiniowany algorytm. Opcja On wymusza tworzenie lekkich podpór, opcja Off wymusza tworzenie cięższych, stabilniejszych podpór. 7.6 Wczytany model Graficzna reprezentacja wczytanego modelu. Model może zostać zaznaczony lewym przyciskiem myszy, wtedy możliwa będzie jego modyfikacja. Na raz zaznaczyć można tylko jeden model. Możliwe jest drukowanie kilku modeli w procesie druku, są one drukowane jednocześnie jednakże bardziej zalecane jest drukowanie modeli osobno, dotyczy to zwłaszcza większych, bardziej skomplikowanych i dłuższych wydruków. Modele przenikające się ze sobą zostaną wydrukowane, ale mogą pojawić się na nich błędy. Modele nie mieszczące się w obszarze roboczym nie zostaną wydrukowane należy podzielić je na mniejsze elementy przed wydrukiem. 12 3DGence INDUSTRY F340 QUICKSTART

13 7.7 Wirtualny stół roboczy urządzenia Obszar, na którym możliwe jest ustawienie modeli do druku. Zalecane jest drukowanie w odległości co najmniej 5 mm od krawędzi pola roboczego. 7.8 Strzałka określająca fizyczny przód drukarki Strona, którą wskazuje strzałka to miejsce, w którym znajduje się fizyczny przód drukarki i panel operatora. 7.9 Podgląd osi drukarki Obrazuje wirtualne osie drukarki Przycisk Prepare to print Naciśnięcie tego klawisza wygeneruje plik.gcode dla wybranych ustawień druku. Na pasku stanu pojawi się pasek postępu procesu. Wygląd bryły w oknie głównym programu zmieni się i będzie przedstawiał graficzną reprezentację ruchów. Po zakończeniu pracy program wejdzie w tryb podglądu ścieżek jakie drukarka wykona w trakcie pracy opisany w kolejnym rozdziale. 8. TRYB PODGLĄDU.gcode Wygląd bryły w oknie głównym programu w tym trybie przedstawia graficzną reprezentację ruchów głowicy. Widok ten służy do podglądu wygenerowanych warstw, sprawdzeniu ustawień druku oraz zapisu pliku wykonawczego.gcode. Opcje modyfikacji modelu i profilu wydruku są zablokowane aby je zmienić należy powrócić do głównego interfejsu. 1. Opcje widoku. 2. Zmiana aktywnej warstwy modelu. 3. Funkcja cofania do interfejsu głównego. 4. Reprezentacja przewidywanych ścieżek materiału z pliku.gcode. 5. Pasek stanu. 6. Przycisk zapisu modelu. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 13

14 8.1 Opcje widoku Opcje są tożsame z tymi w głównym interfejsie programu. 8.2 Opcje zmiany aktywnej warstwy modelu Suwak pozwala na zmianę podglądu aktywnej warstwy modelu. Wyświetlony jest podgląd aktywnej warstwy oraz dwóch warstw pod nią. 8.3 Przycisk Undo W tym trybie przycisk ten służy do powrotu do interfejsu głównego. Po powrocie możliwa będzie edycja modelu oraz ustawień, ale konieczne będzie ponowne przygotowaniu pliku.gcode przed kontynuowaniem. 8.4 Podgląd.gcode Widok modelu w tym trybie umożliwia podgląd wydruku to znaczy kształtu w jakim układane będą ścieżki w procesie druku przestrzennego. Podgląd pokazuje cały model jako siatkę oraz 3 ostatnie warstwy jako symulację ścieżek materiału. Za pomocą opcji zmiany aktywnej warstwy można obejrzeć wcześniejsze warstwy modelu. kolor szary model, kolor niebieski i czarny podpory, czerwony podgląd ostatnich warstw. Podgląd służy do sprawdzenia czy model zostanie prawidłowo wydrukowany. Przykładowo, jeżeli cały duży model opiera się tylko na kilku milimetrach kwadratowych na podstawie prawdopodobnie przewróci się on w czasie druku w takim przypadku należy powrócić do głównego interfejsu i zwiększyć ilość generowanych podpór. 8.5 Pasek stanu W tym trybie pasek wyświetla następujące informacje: 1. Nazwa modelu lub automatycznie wygenerowana nazwa grupy modeli. 2. Całkowita objętość modelu. 3. Przewidywany czas druku. 4. Przewidywane zużycie materiału modelowego. 5. Przewidywane zużycie materiału podporowego. 8.6 Przycisk zapisu pliku Umożliwia zapis modelu jako pliku wykonawczego.gcode który może zostać odczytany w drukarce 3D. Po wybraniu tego przycisku pojawi się monit który pozwoli na wybór miejsca oraz nazwy pliku. W przypadku wykorzystania kilku modeli nazwa zostanie wygenerowana na podstawie aktualnej daty i czasu. 14 3DGence INDUSTRY F340 QUICKSTART

15 9. USTAWIENIA ZAAWANSOWANE Dla zaawansowanych użytkowników udostępniona została opcja zmiany zaawansowanych ustawień druku. Opcja ta przewidziana jest do modyfikacji istniejących profili wydruku, aby uzyskać możliwość poprawy jakości na materiałach niecertyfikowanych przez producenta lub dostosowania ustawień pracy urządzenia. Prosimy pamiętać, że korzystanie z materiałów i ustawień wydruku nie dostarczonych przez producenta odbywa się na pełną odpowiedzialność użytkownika. Producent nie ponosi odpowiedzialności za awarie powstałe w skutek tych działań, zwłaszcza dotyczących głowicy i układu prowadzenia materiału. Producent odradza drukowanie z materiałów, które mogą zniszczyć dyszę (np. z dodatkiem włókna szklanego lub węglowego) lub spowodować jej zatkanie (materiały z dodatkami niedostatecznie zmielonych dodatków takich jak drewno). 3DGecne Slicer korzysta ze zmodyfikowanego silnika CuraEngine zachowując nazwy parametrów, także doświadczeni użytkownicy mogą korzystać z obszernej dokumentacji społeczności oprogramowania Cura. Nazwy i działanie funkcji są tożsame z oprogramowaniem Cura. Profile dla oprogramowania Cura nie są kompatybilne z profilami 3DGence Slicer z powodu innego sposobu pracy oprogramowania, jednakże profile można przepisać korzystając z opcji edycji. Uwaga z powodów technicznych częściowo wyłączone zostały powiązania ustawień w profilach materiałowych. Oznacza to, że przykładowo zmieniając parametr Line Width nie zostaną zmienione parametry w Wall Line Width mające priorytet nad pierwotnym ustawieniem. W przypadku nadpisania kopii profili oficjalnych lub uszkodzenia profilu niewłaściwymi ustawieniami można pobrać oryginały profili zaawansowanych ze strony internetowej producenta. Profile zaawansowane nie są powiązane z profilami oficjalnymi zaszytymi w programie program pracuje na ich kopiach. Dzięki temu nie ma możliwości przypadkowego uszkodzenia profili oficjalnych i są one dostępne zawsze z poziomu standardowego interfejsu programu. 9.1 Dostęp do ustawień zaawansowanych Dostęp do ustawień zaawansowanych odbywa się poprzez wybranie Custom Profile w opcji Profile. Program wyświetli okno informujące o zagrożeniach i pozwoli na wczytanie opcji zaawansowanych. Nie ma znaczenia jaka drukarka została wybrana, ponieważ profile zaawansowane zawierają w sobie takie informacje. Uwaga wymuszenie rozpoczęcia pracy.gcode przygotowanej pod inne urządzenie może spowodować uszkodzenie maszyny nieobjęte gwarancją. Po wybraniu profili niestandardowych zablokowane są inne opcje wyboru ustawień druku. Wybranie innych ustawień druku w opcji Additions nadpisze informacje w profilu. Aktualnie wczytany profil zaawansowany wyświetlony jest na pasku stanu. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 15

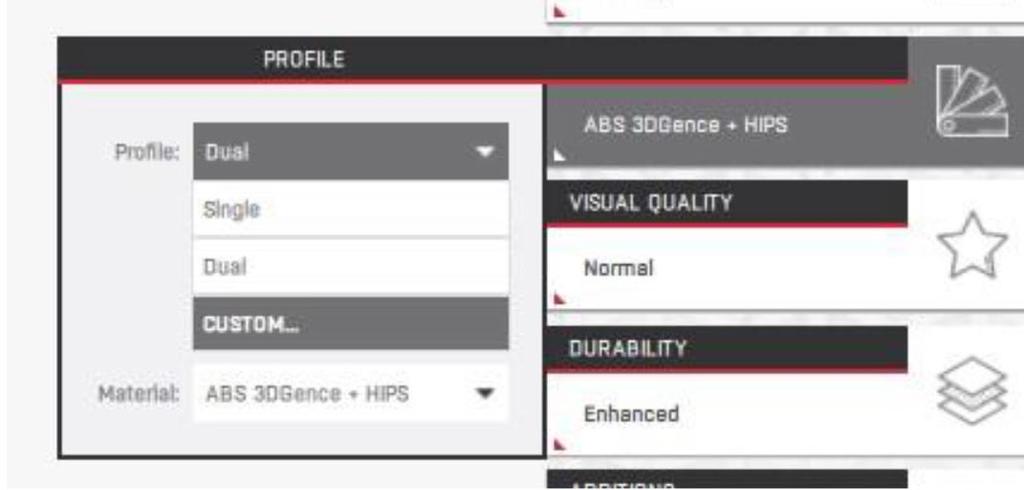

16 9.2 Okno zmiany ustawień Po wybraniu Custom Profile wyświetli się okno, w którym można modyfikować ustawienia: 1. Okno zmiany ustawień. 2. Karty w których zmienia się ustawiania. 3. Importowanie profilu, okno otwiera się automatycznie przy uruchomieniu. 4. Zapisanie profilu i jego aktywacja, zamknięcie okna. 5. Eksportowanie profilu. 6. Anulowanie zmian, brak aktywacji profilu, zamknięcie okna. 9.3 Udostępnianie profili Profile wydruku uzyskane poprzez modyfikację ustawień zaawansowanych mogą być dowolnie rozpowszechniane. Uwaga profile utworzone na różnych wersjach oprogramowania mogą nie być ze sobą kompatybilne i w takim przypadku należy sprawdzić ustawienia druku, może nastąpić tu ryzyko uszkodzenia maszyny lub pogorszenia jakości druku. Profile można także udostępniać producentowi poprzez formularz zgłoszenia serwisowego jeżeli użytkownik stworzył profil na materiał niecertyfikowany zostaną podjęte działania zmierzające do certyfikacji takiego materiału i wprowadzenia go do oficjalnych profili. Jeżeli użytkownik poprawił jakość druku na materiale producent podejmie działania dotyczące aktualizacji oficjalnych profili o te zmiany. 16 3DGence INDUSTRY F340 QUICKSTART

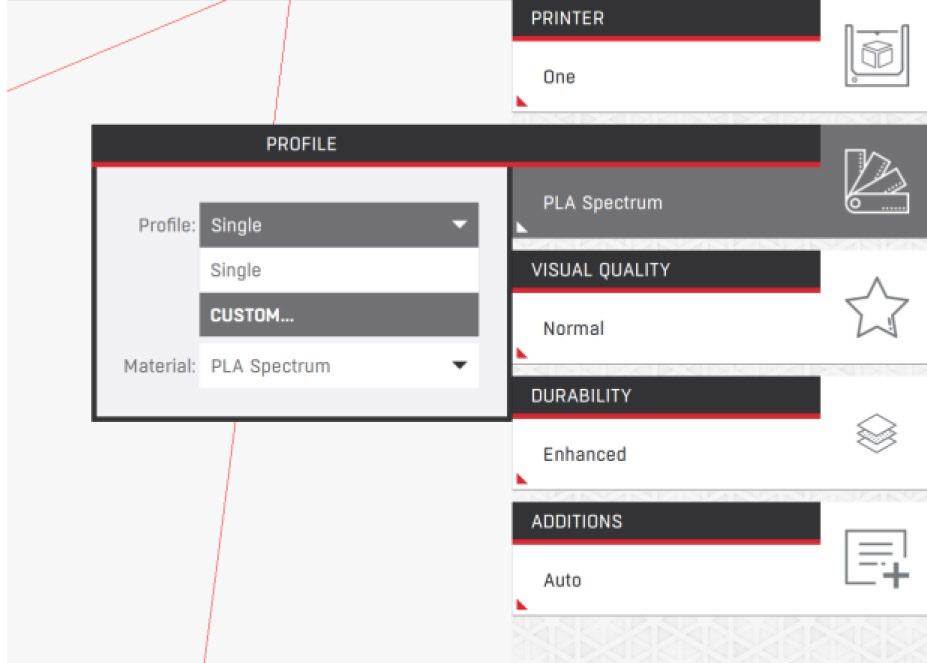

17 9.4 Obsługa profili zaawansowanych krok po kroku 1. Wybierz profil Custom z listy profili. 2. Zatwierdź komunikat ostrzegający o zagrożeniach. 3. Wybierz swój plik z ustawieniami zaawansowanymi. Upewnij się, że profil przygotowany jest dla drukarki, którą posiadasz. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 17

18 4. Pojawi się okno edycji ustawień. Aby zapisać i aktywować profil naciśniej Save and Activate. 5. Aktywacja profilu Custom uniemożliwi zmianę predefiniowanych ustawień jakości druku. 6. Aby przygotować model naciśnij Prepare to print. 18 3DGence INDUSTRY F340 QUICKSTART

19 10. POMOC I AKTUALIZACJE Pod przyciskiem w lewym górnym rogu znajdują się informacje o programie, bezpośredni link do pomocy technicznej producenta, informacje licencyjne, możliwość ręcznego pobrania najnowszych profili wydruku i możliwość włączenia lub wyłączenia automatycznych aktualizacji profili druku Pomoc Zalecaną formą uzyskania pomocy z oprogramowaniem i jakością wydruku jest użycie linka dostępnego pod przyciskiem 3DGence w lewym górnym rogu okna programu. Producent gwarantuje możliwie najwyższą jakość modeli wytworzonych z wykorzystaniem dedykowanego oprogramowania i materiałów. Jeżeli podczas korzystania z oprogramowania użytkownik znajdzie niedoskonałości w wytworzonym modelu lub błędy w programie prosimy o kontakt owy (support@3dgence.com) z dołączonym zdjęciem i opisem wady oraz - jeżeli to możliwe pliku.gcode oraz.stl. Każdy model przesłany do producenta w ten sposób zostanie oceniony i/lub wydrukowany w siedzibie firmy. Producent zaproponuje rozwiązanie problemu poprzez poradę, rozpoczęcie akcji serwisowych (jeżeli jest konieczna), przygotowanie pliku wykonawczego.gcode lub aktualizację profili wydruku. Prosimy pamiętać, że korzystanie z materiałów i ustawień wydruku nie dostarczonych przez producenta odbywa się na pełną odpowiedzialność użytkownika. Producent nie ponosi odpowiedzialności za awarie powstałe w skutek tych działań, zwłaszcza dotyczących głowicy i układu prowadzenia materiału. Producent odradza drukowanie z materiałów, które mogą zniszczyć dyszę (np. z dodatkiem włókna szklanego lub węglowego) lub spowodować jej zatkanie (materiały z dodatkami niedostatecznie zmielonych dodatków takich jak drewno). Jeżeli użytkownik potrzebuje ustawień na konkretny materiał lub inne ustawienia jakościowe może zgłosić to zapotrzebowanie poprzez formularz pomocy technicznej. Jeżeli użytkownik sam stworzył wstępny profil odpowiadający jego potrzebom może przesłać go poprzez formularz do producenta, który podejmie starania nad wprowadzeniem go jako oficjalnego profilu. Producent nie zapewnia wsparcia dotyczącego użytkowania profili zaawansowanych. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 19

20 10.2 Aktualizacja profili druku Aktualizacje automatyczne to usługa pozwalająca na automatyczne załadowanie do programu najnowszych profili druku (ustawień maszyny i materiałów) dostarczonych przez producenta. Aktualizacje są sprawdzane każdorazowo przy uruchomieniu programu jeżeli użytkownik zgodził się na włączenie aktualizacji. Można je włączyć naciskając na przycisk z logo producenta w lewym górnym rogu programu i wybierając stosowną opcję. Aktualizacje samego oprogramowania należy przeprowadzić ręczne. Wyłączenie aktualizacji całkowicie blokuje próby kontaktu oprogramowania z jakimikolwiek zewnętrznymi serwerami bez wyraźnego polecenia użytkownika. Aktualizacje wymagają umożliwienia kontaktu z serwerami producenta udzielonych programowi przez system operacyjny. Aktualizacje automatyczne nie mają wpływu na istniejące profile zaawansowane, ładują jednak dodatkowe pliki do katalogu z profilami do edycji oznaczone są one datą. Aby korzystać ze starszych profili należy aktywować profile z odpowiednimi datami poprzez opcje zaawansowane [Custom profile]. Profile archiwalne oraz eksperymentalne dostępne są na stronie internetowej producenta Aktualizacje oprogramowania Aktualizacje programu 3DGence Slicer należy zainstalować ręcznie korzystając z pliku instalatora dostępnego na stronie internetowej. Przy włączonych automatycznych aktualizacjach profili wydruku oprogramowa sprawdza, czy jest dostępna nowa wersja. Kilka wersji oprogramowania może być równolegle zainstalowanych na jednym stanowisku. Aktualizacji profili druku dostępne są tylko dla aktualnie najnowszej wersji. Uwaga pomimo tego, że producent dokłada wszystkich starań, aby profile zaawansowane tworzone przez użytkowników były kompatybilne z nowszymi wersjami oprogramowania zawsze należy sprawdzić ustawienia druku po aktualizacji - może nastąpić tu ryzyko uszkodzenia maszyny lub pogorszenia jakości druku Statusy aktualizacji Status działania aktualizacji pojawia się na pasku postępu od razu po uruchomieniu programu obok przycisku Prepare to print. Checking for updates...: oprogramowanie sprawdza dostępność aktualizacji. Można pracować normalnie. Newest profiles loaded: oprogramowanie korzysta z najnowszych dostępnych profili materiałowych. New profile downloaded: oprogramowanie zaktualizowało profile, należy je zrestartować aby je wczytać. Profile updates disabled: aktualizacje automatyczne są wyłączone i nie podjęta została próba sprawdzenia dostępności profili. New version available: dostępna jest aktualizacja oprogramowania którą należy pobrać i zainstalować ręcznie. Aktualizacje profili nie zostały pobrane, ponieważ wymagają nowej wersji oprogramowania. Error: nie udało się pobrać profili wydruku. Cyfra w nawiasie oznacza kod błędu aktualizacji. Przykładowo komunikat Can not download application version (error 5) oznacza błąd komunikacji programu z serwerem. 20 3DGence INDUSTRY F340 QUICKSTART

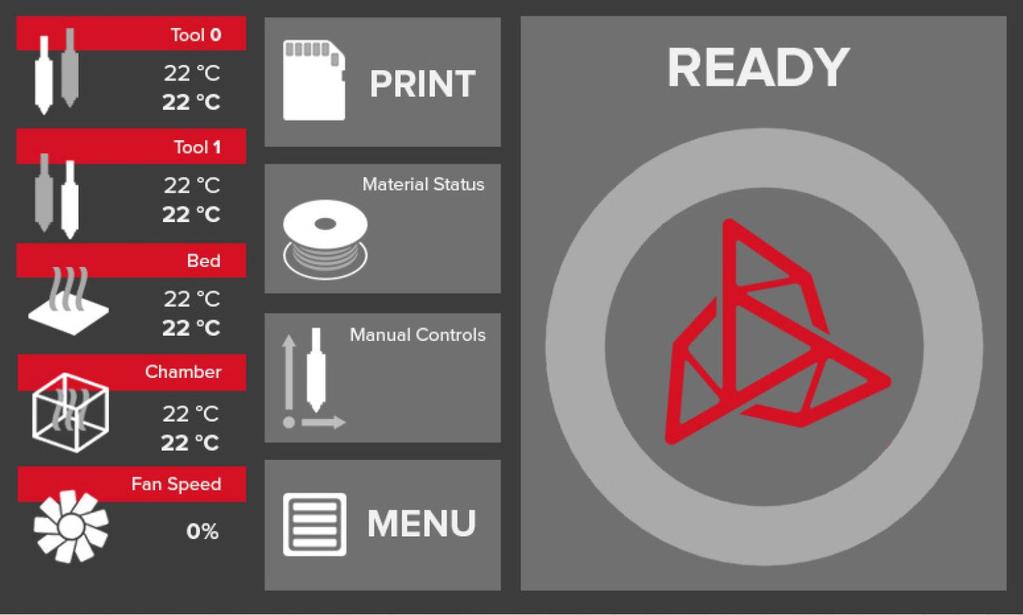

21 11. PODSTAWOWE FUNKCJE MENU 3DGence INDUSTRY jest wyposażona w kolorowy wyświetlacz LCD. Jest to interfejs drukarki, gdzie operator może dostosowywać drukarkę. Wyświetlane są również statusy i informacje o błędach. Poniżej opisane są najważniejsze części menu. Uwaga: Menu zależy od statusu drukarki. Podczas stanu spoczynku wszystkie opcje są dostępne, jednak podczas procesu druku niektóre opcje są wyłączone. Menu w stanie spoczynku: Z lewej strony umieszczone są informacje o temperaturach i stanie wentylatorów chłodzących wydruk. Temperatura powyżej odnosi się do aktualnej temperatury odczytanej z sensorów, poniżej wyświetlana jest zadana temperatura. Środkowa kolumna menu głównego w stanie spoczynku przedstawia 4 klawisze o następujących funkcjach: Print: otwiera przeglądarkę plików na karcie SD. Material Status: wywołuje ekran zawierający informacje i czynności związane z załadowaniem/wyładowaniem lub zmianą filamentu. Manual Control: pozwala na ręczne sterowanie niektórymi funkcjami. Menu: wywołuje zaawansowane opcje drukarki jak : Prepare, Print, Tune, Calibration, Configuration i Info. Z prawej strony wyświetlana jest informacja o procentowym postępie wydruku. wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 21

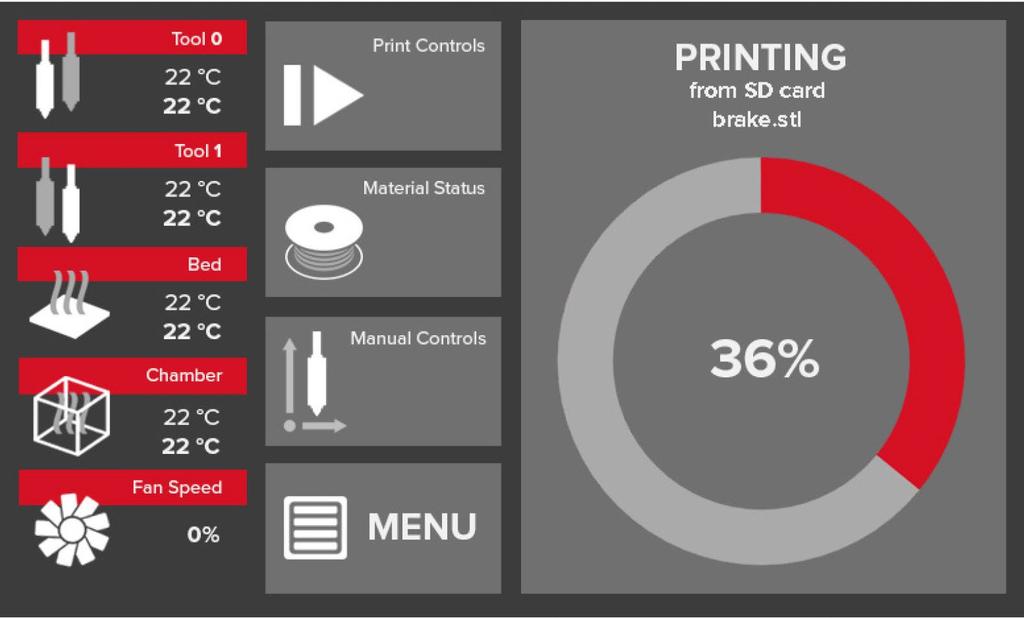

22 Menu główne w trakcie pracy Podczas drukowania z menu można wybrać następujące opcje: Print Controls: menu pauzy/wznowienia/anulowania trwającego wydruku. Material Status: pozwala na wymianę filamentu w trakcie wydruku. Manual Controls: pozwala na dostosowanie wysokości stołu podczas wydruku. Menu: umożliwia dostosowanie ustawień wentylatora, ustawień przepływu lub prędkości druku. 12. PODSTAWOWA KALIBRACJA Aby w pełni korzystać z wszystkich funkcjonalności 3DGence INDUSTRY, głowice drukujące muszą być prawidłowo skalibrowane. Drukarka jest dostarczana skalibrowana, jednak podczas transportu może dojść do rozkalibrowania. Proces kalibracji jest bardzo prosty, został opisany poniżej: Z-Measure Opcja automatycznie służy zbadaniu i ustawieniu poprawnej wartości Z-offset. Przed kalibrowaniem drukarki upewnij się, że stół oraz głowice są czyste. Aby rozpocząć procedurę: 1. Wejdź przez Menu do Calibration, następnie wybierz Printing Module Calibration. Wybierz opcję Z-measure. Proces jest całkowicie automatyczny i zajmuje około 2 minut. 2. Po zakończeniu procedury Z-measure, nowa wartość Z-offset pojawi się na wyświetlaczu. Naciśnij Save, aby zachować nową wartość w pamięci drukarki. Kalibracja XY W celu przeprowadzenia kalibracji offsetów XY modułu drukującego konieczne będzie wydrukowanie specjalnego krzyżyka kalibracyjnego. Gotowy plik znajduje się na karcie SD - size compensation cross.gcode. Wydruk zajmie ok. 1 godz. 22 3DGence INDUSTRY F340 QUICKSTART

23 Po wydrukowaniu, ochłodzeniu i ostrożnym zdjęciu z platformy roboczej krzyżyka kalibracyjnego należy go zmierzyć w osiach X i Y. Zostały one zaznaczone na modelu. Do wykonania pomiaru można użyć różnych narzędzi, jednak ich dokładność nie może być gorsza niż 0.05 mm: suwmiarka, mikrometr, maszyna współrzędnościowa, narzędzia optyczne. Wydruk należy zmierzyć w osi X oraz Y. Dla zwiększonej pewności pomiaru zastosuj się do poniższych wskazówek: supunkt pomiarowy powinien znajdować się nad stopniem. Stopień ułatwi przeprowadzenie pomiaru na jednakowej wysokości z obu stron modelu, pomiary dla osi X i Y wykonać po 5 razy. Odrzucić najwyższy i najniższy wynik z każdej grupy. Należy uśrednić wyniki dla obu osi: POMIAR: X Y ŚREDNIA: 150,08 150,06 150,05 150,04 150,05 150,05 150,07 150,06 150,08 150,06 150,05 150,06 wersja 1.0/ QUICKSTART 3DGence INDUSTRY F340 23

24 Wynik takiego działania będzie podstawą dalszych operacji: 1. Wejdź do menu Calibration, a następnie XY Calibration. 2. Pola Original X i Original Y powinny zawierać wymiary X i Y modelu zgodne z projektem CAD. Jeśli kompensacja ma dotyczyć innego modelu niż krzyż kalibracyjny, należy wprowadzić wartości docelowe dla wymiarów X i Y modelu według projektu CAD. 3. Pola Print X i Print Y zawierają wyniki pomiarów wydrukowanego elementu dla odpowiedniej osi. Należy pamiętać o przeprowadzaniu pomiarów zawsze w ten sam sposób. 4. Przy pomocy klawiszy + i dla każdego pola (Original X, Original Y, Print X oraz Print Y) ustawić odpowiednie wartości. Po zakończeniu wprowadzania informacji nacisnąć klawisz Save. Dzięki tej procedurze, następny wydruk z materiału dla którego dokonano kalibracji będzie wydrukowany z kompensacją skurczu materiału w osiach X i Y. 24 3DGence INDUSTRY F340 QUICKSTART
