3 Informacja Od wersji 2014 dostępne są zmiany związane z ustawieniami świateł oraz nowe możliwości wizualizacji. W tym celu został specjalnie stworzony Raytracer. Dzięki tej funkcji w CARAT zagwarantowana jest możliwość renderowania wizualizacji wysokiej jakości. Info Efekt wizualizacj oraz szybkość jej przygotowania zależy od hardware komputera oraz ustawień programu. Wstęp W każdym nowym planowaniu automatycznie uwzględnione jest źródło światła - platforma. Po przygotowaniu rzutu należy platformę dostosować do wymiarów pomieszczenia. (1) Kliknij lewym przyciskiem myszy na źródło światła - zostanie oznaczone kolorem czerwonym. Następnie kliknij prawym przyciskiem myszy i wybierz opcję Źródło światła platforma Dostosuj do wymiaru pomieszczenia. (2) Źródło światła zostanie dostosowane do całego rzutu, co gwarantuje równomierne oświetlenie planowania. strona 3 z 10

4 Ustawienia materiałów Specjalnie pod Raytracer wszystkie katalogi zostały uzupełnione nowymi efektami materiałów. Zmian ich ustawień nie jest konieczna. Materiały, które nie znajdują się w katalogu można dowolnie edytować. Niżej przykład edytowania podłogi. Kliknij prawym przyciskiem myszy na podłodze i wybierz Podłoga Zmień materiał/podgląd. Otworzy się okno dialogowe Wybór materiału. Wybierz materiał. Następnie wybierz własność materiału pole wyboru w prawym dolnym rogu okna. Pojawi się oferta dostępnych własności materiału, z której można wybrać jedną. OK Po dokonaniu wyboru kliknij na przycisk OK. Połysk na podłodze. strona 4 z 10

5 Ustawienia świateł W pomieszczeniu pokazym na obrazku uwzględnione jest oświetlenie podstawowe (Platforma), okno i halogen. Należy pamiętać, że okna są również źródłem światła. Oświetlenie można ustawić na kilku poziomach. Jasność Podstawa oświetlenia. Światło pośrednie Światło, które działa jako pomocnicze. Kontrast Ustawienie ostrości. Poruszamy suwakiem do momentu osiągnięcia pożądanego rezultatu. Edytuj światło Menu, gdzie masz możliwość dokonania zmiany ustawień świateł w trybie Foto. strona 5 z 10

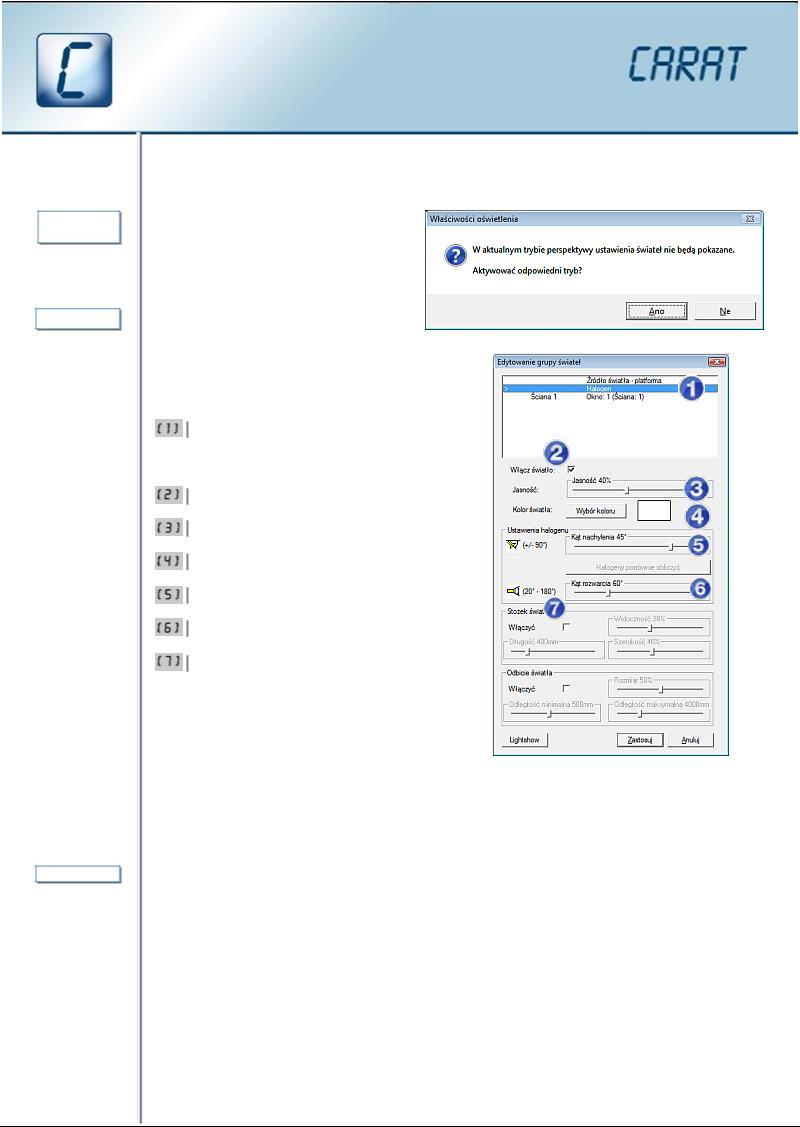

6 Edytowanie świateł Edytuj światło Tak Kliknij na przycisk Edytuj światło. Jeżeli perspektywa nie znajduje się w trybie Foto, pojawi się informacja o konieczności aktywowania odpowiedniego trybu. Kontynuacja pracy nastąpi po kliknięciu na TAK (Ano). Menu Edytowanie grupy świateł Wybierz światło, które chcesz ustawić. Zostanie ono oznaczone kolorem czerwonym w perspektywie. Wybierz włącz/wyłącz światło. Ustaw jasność. Ustaw kolor światła. Ustaw kąt nachylenia halogenu. Ustaw kąt rozwarcia halogenu. Dodatkowe ustawienia halogenów. Każdą zmianę można natychmiast obserwować w oknie Perspektywa. Tym sposobem efekt wizualizacji jest stale pod kontrolą. Zastosuj Zamknięcie dialogu nastąpi po kliknięciu na przycisk Zastosuj. strona 6 z 10

7 Raytracer Raytracer to funkcja, która pozwala przygotować wysokiej jakości wizualizacje. Masz oczywiście możliwość wpływu na efekt końcowy wizualizacji. Możesz określić jakość, rozdzielczość, format oraz cieniowanie. Prezentacja Kliknij na strzałkę znajdującą się obok przycisku Raytracer i wybierz opcję Prezentacja. Przy pierwszym uruchomieniu otworzy się dialog Raytracer Ustawienia. Ustaw rozdzielczość druku wizualizacji. Wybierz jedną z możliwości znajdującą się na liście. Wybrana rozdzielczość określa wielkość obrazka na monitorze. Określ sposób renderowania wybierając profil. Przetestuj, który profil jest odpowiedni dla Twoich potrzeb. W trybie Obliczenia po kwadratach renderowanie wizualizacji przebiega w wysokiej jakości, ale stopniowo. Obliczenia można zakończyć kiedykolwiek bez konieczności zapisania. Za pomocą suwaka można ustawić jakość wyzualizacji (od 1 do 5). Jeżeli nie zaznaczysz pozycji Obliczenia po kwadratach renderowanie przebiegnie jednorazowo na całym obrazku w pojedyńczych krokach. Przy każdym kolejnym kroku poprawiona zostanie jakość wizualizacji. Po uzyskaniu zadowalającego efektu można obliczenia zapisać i zakończyć. Start Kliknięcie na przycisk Start uruchomi renderowanie wizualizacji. Po zakończeniu obliczeń pojawi się informacja o Zakończeniu procesu. OK Aby kontynuować należy kliknąć na przycisk OK. strona 7 z 10

8 W menu Raytracer -Obliczenia można ustawić jasność, kontrast i głębię. Zapisz Zakończ Jeżeli efekt spełnia Twoje oczekiwania kliknij na przycisk Zapisz. Zamknięcie dialogu nastąpi po kliknięciu na Zakończ. Raytracer Administrator obrazków perspektywy Kliknij na strzałkę znajdującą się na przycisku Raytracer i wybierz opcję Prezentacja. Znajdujesz się w dialogu Administrator obrazków perspektywy. Nowy Druk Eksport Usuń Zakończ W tym oknie masz następujące możliwości: Nowy Przygotowanie nowego obrazka. Druk Druk wizualizacji. Eksport Zapis perspektywy w wybranym formacie. Usuń Usunięcie wybranej wizualizacji. Zakończ Zamknięcie dialogu. strona 8 z 10

9 Ustawienie profili własnych Menu System Ustawienia W Carat możesz korzystać z domyślnie ustawionych profili lub wprowadzić profil (-le) własny. Wybierz System Ustawienia Wybierz zakładkę Raytracer. Przygot nowy profil Kopiuj profil Usuń profil Przygotuj nowy profil Kopiuj profil Usuń profil Dodanie nowego profilu do profili standardowych. Kopiowanie aktualnego profilu Usuwanie samodzielnie wytworzonego profilu. Kliknij na Przygotuj nowy profil a pojawi się pusty wiersz. Aby wprowadzić tekst kliknij na puste pole lub skorzystaj z menu rozwijanego. Przytrzymanie kursora myszy na wybranym polu umożliwi podgląd szczegółowych informacji znajdujących się przy danej pozycji. Możliwości: Szybki start Normalny / Foto W pierwszej kolejności ustaw, który profil ma być uruchamiany przy opcji Szybki start - Tryb Normalny, czy tryb Foto. Uruchomienie innych profili Raytracer nastąpi po wyborze opcji Prezentacja po kliknięciu na strzałkę znajdującą się na przycisku Raytracer. strona 9 z 10
