BUDYNEK DOMU STUDENCKIEGO KAROLINKA W GLIWICACH PRZY UL. KUJAWSKIEJ 8. ulica: Kujawska 8 kod: miejscowość: Gliwice

Transkrypt

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów BUDYNEK DOMU STUDENCKIEGO KAROLINKA W GLIWICACH PRZY UL. KUJAWSKIEJ 8 Adres budynku: Inwestor: Wykonawca audytu: ulica: Kujawska 8 kod: miejscowość: Gliwice Politechnika Śląska w Gliwicach Gliwice ul. Akademicka 2A mgr inż. Zbigniew Korek Data: luty 2017 r.

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek zamieszkania zbiorowego 1.2. Rok ukończenia budowy 1969 r. Politechnika Śląska w Gliwicach 1.3. Inwestor 1.4. Budynek Domu Studenckiego Karolinka w Gliwicach (nazwa lub imię i nazwisko, adres) ul.: Akademicka 2A kod: Gliwice powiat: gliwicki województwo: śląskie Adres budynku ul.: Kujawska 8 kod: Gliwice powiat: gliwicki województwo: śląskie 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt Przedsiębiorstwo Usług Technicznych, Projektowych i Edukacyjnych Korterm Zbigniew Korek Katowice, ul. Sokolska 74/7 tel. kom.: korterm@korterm.pl REGON: Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis mgr inż. Zbigniew Korek Katowice, ul. Sokolska 74/7 Podpis: Posiadane kwalifikacje: uprawnienia budowlane nr 73/2000 bez ograniczeń do projektowania w specjalności instalacyjnej uprawnienia budowlane nr SLK/0195/OWOS/07 bez ograniczeń do kierowania robotami budowlanymi w specjalności instalacyjnej szkolenie dla kandydatów na audytorów energetycznych nr KAPE/116/99 uprawnienia energetyczne nr G-2/D 358/ Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. 1. Imię i nazwisko mgr inż.. Katarzyna Korek Zakres udziału w opracowaniu audytu Obliczenia OZC Posiadane kwalifikacje (ew. uprawnienia) uprawnienia do sporządzania świadectw charakterystyki energetycznej nr MI/ŚE/2320/ Miejscowość Katowice Data wykonania opracowania r. 6. Spis treści 1. Strona tytułowa audytu energetycznego budynku str Karta audytu energetycznego str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno-budowlana budynku str Ocena aktualnego stanu technicznego budynku str Wykaz usprawnień i przedsięwzięć termomodernizacyjnych str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji str Załączniki do audytu str. 29 AUDYT ENERGETYCZNY W1 2

3 2. Karta audytu energetycznego budynku 1) 1. Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku tradycyjna tradycyjna 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 7 994, ,98 4. Powierzchnia netto budynku [m 2 ] 3 148, ,71 5. Powierzchnia ogrzewana części mieszkalnej [m 2 ] 3 148, ,71 Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń 6. niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek *) Sposób przygotowania ciepłej wody użytkowej 10. Rodzaj systemu grzewczego budynku centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy 11. Współczynnik kształtu A/V [1/m] 0,28 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane [W/(m 2 K)] 1. SZ-24 Ściana zewnętrzna 1,384 0, SZ-30 Ściana zewnętrzna 1,220 0, SZ-38 Ściana zewnętrzna 1,130 0, SZ-64 Ściana zewnętrzna 0,964 0, SZ-51-PIW Ściana zewnętrzna 1,138 0, SZ-38-PIW Ściana zewnętrzna 1,409 0, SZG Ściana zewnętrzna przy gruncie 0,678; 0,724 0, STD Stropodach 1,113 0, PG Podłoga na gruncie 0,547 0, P-PIW Podłoga w piwnicy 0,530 0, STR Strop 2,133 2, OZ-D Okna zewnętrzne 1,800; 2,000 1,800; 2, OZ-PCV Okna zewnętrzne 1,500; 1,800; 2,000 1,500; 1,800; 2, DZ Drzwi zewnętrzne 3,900 1, DZ-S Drzwi zewnętrzne 1,400 1, Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania 0,99 0,99 2. Sprawność przesyłu 0,96 0,96 3. Sprawność regulacji i wykorzystania 0,86 0,86 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania 0,98 0,98 2. Sprawność przesyłu 0,50 0,50 3. Sprawność regulacji i wykorzystania 1,00 1,00 4. Sprawność akumulacji 0,85 0,85 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna i drzwi; nawietrzniki podokienne/kanały wentylacyjne okna i drzwi; nawietrzniki podokienne/kanały wentylacyjne 3. Strumień powietrza zewnętrznego [m 3 /h] 4 761, ,0 4. Liczba wymian powietrza [1/h] 0,60 0,60 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 228,4 133, Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody 5. użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu 6. standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej 7. (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 96,4 96, ,3 699, ,8 856, , ,2 brak danych **) - brak danych **) - AUDYT ENERGETYCZNY W1 3

4 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez 8. 61,71 uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 129,37 rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z 9. 75,53 uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 158,35 rok] 10. 2) Udział odnawialnych źródeł energii [%] 0,0% 0,0% 7. Opłaty jednostkowe brutto (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 43,53 43,53 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw m-c)] , ,03 3. Koszt przygotowania 1 m 3 ciepłej wody użytkowej 3) [zł/m 3 ] 25,51 25,51 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej 4) [zł/(mw m-c)] , ,03 5. Miesięczny koszt ogrzania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 3,01 1,54 6. Miesięczna opłata abonamentowa [zł/m-c] Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,09 Roczne zmniejszenie zapotrzebowania na energię [%] 31,7 Planowane koszty całkowite [zł] ,09 Premia termomodernizacyjna [zł] ,57 Roczna oszczędność kosztów energii [zł/rok] ) 2) Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. U OZE [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. 3) 4) *) **) Opłata zmienna związana z dystrybucją i przesyłem jednostki energii Stała opłata miesięczna związana z dystrybucją i przesyłem energii. Liczba miejsc noclegowych. Brak odrębnego pomiaru zużycia ciepła na ogrzewanie i przygotowanie ciepłej wody użytkowej. Roczne zmniejszenie zapotrzebowania na energię końcową z uwzględnieniem energii na potrzeby oświetlenia wbudowanego i energii pomocniczej wynosi 28,6%. Roczne zmniejszenie zapotrzebowania na nieodnawialną energię pierwotną wynosi 25,5%. AUDYT ENERGETYCZNY W1 4

5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: Projekt archiwalny: Projekt techniczny: Typowy Dom Studencki z pokojami 3-osobowymi, Biuro Projektów Typowych i Studiów Budownictwa Miejskiego, 1965 r,, Projekt archiwalny: Projekt techniczny: Instalacja c.o. wodna 90/70 0 C i wentylacja, Gliwickie Biuro Projektów Budownictwa Przemysłowego, 1967 r,, 3.2. Wykaz podstawowych norm i przepisów Inne dokumenty Ustawa z dnia r. o wspieraniu termomodernizacji i remontów, (Dz. U nr 223, poz z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia roku w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U nr 43 poz. 346 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia roku zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U poz. 1606). Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia roku w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz. U poz.376). Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia roku w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U poz ). Polska Norma PN-EN-ISO 6946:2004 "Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania." Polska Norma PN-EN 12831:2006 "Instalacje grzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". Polska Norma PN-EN ISO 13790: 2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia". Polska Norma PN-EN-ISO 13789:2008 "Właściwości cieplne budynków. Współczynnik strat ciepła przez przenikanie. Metoda obliczania." Polska Norma PN-82/B "Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne." Polska Norma PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Polska Norma PN-EN ISO :2007 " Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła. Część 1: Postanowienia ogólne. Polska Norma PN-ISO 9836:1997 "Określanie i obliczanie wskaźników powierzchni i kubatur." 1. Aktualna taryfa przedsiębiorstwa ciepłowniczego - Przedsiębiorstwo Energetyki Cieplnej - Gliwice Sp. z o.o Osoby udzielające informacji 1. Przedstawiciel Inwestora 3.5. Data wizji lokalnej r Wytyczne, sugestie, ograniczenia i uwagi Inwestora (Zleceniodawcy) Obniżenie kosztów ogrzewania budynku. Wykorzystanie dofinansowania z NFOŚiGW w Warszawie. Uwzględniono wymagania w zakresie izolacyjności cieplnej określone w rozporządzeniu [5] obowiązujące od 1 stycznia 2021 r Zadeklarowany maksymalny wkład własny na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz kwota kredytu możliwego do zaciągnięcia przez inwestora Wkład własny inwestora nie powinien przekraczać sumy Kwota kredytu nie powinna przekraczać sumy nie określono nie określono zł zł AUDYT ENERGETYCZNY W1 5

6 4. Inwentaryzacja techniczno-budowlana budynku 4.a. Ogólne dane o budynku Identyfikator budynku Własność Przeznaczenie budynku Adres Budynek Politechnika Śląska budynek zamieszkania zbiorowego - dom studencki Gliwice, ul. Kujawska 8 wolnostojący Rok budowy Technologia budynku 1969 r. Rok zasiedlenia 1969 r. UW-2Ż-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-59 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" W-70 Wk-70 SBM-75 ZSBO "Stolica" monolit tradycyjna ramowa wielkoblokowa inna, jaka: Powierzchnia zabudowy [m 2 ] 745,0 Kubatura budynku [m 3 ] ,0 Kubatura ogrzewanej części budynku, pomniejszona o podcienia, balkony, loggie, galerie itp. [m 3 ] 7 994,98 Powierzchnia użytkowa pomieszczeń [m 2 ] 3 148,71 Powierzchnia korytarzy i klatek schodowych [m 2 ] 475,58 Powierzchnia pomieszczeń ogrzewanych na poddaszu użytkowym [m 2 ] - Powierzchnia pomieszczeń ogrzewanych w piwnicy (m.in.. pom. techniczne, rowerownia) [m 2 ] 62,34 Powierzchnia usługowa pomieszczeń ogrzewanych (usługi, sklepy, itp.) [m 2 ] Powierzchnia ogrzewanej części budynku [m 2 ] Budynek podpiwniczony Liczba klatek schodowych Liczba kondygnacji nadziemnych Średnia wysokość kondygnacji (w świetle) [m] Liczba użytkowników 3 148,71 częściowo 1 5 2,50; 2,90; 2,30; 2, AUDYT ENERGETYCZNY W1 6

7 4.b. Opis techniczny podstawowych elementów budynku Budynek domu studenckiego zlokalizowany w Gliwicach przy ul. Kujawskiej 8, wybudowany w ok roku. Na parterze budynku zlokalizowane są pomieszczenia administracyjno-gospodarcze, mieszkalne oraz pomocnicze, takie jak: kuchnia, łazienka, pokój cichej nauki, świetlice, siłownia. Na piętrach znajdują się pomieszczenia mieszkalne oraz pomieszczenia pomocnicze (natryski, toalety, kuchnie, pralnie). W piwnicy znajduje się pomieszczenie przyłączy instalacyjnych, węzła cieplnego oraz do przechowywania rowerów. Budynek wolnostojący, o 5 kondygnacjach nadziemnych, częściowo podpiwniczony. Konstrukcja budynku murowa, oparta na poprzecznym układzie ścian nośnych. Ściany zewnętrzne z cegły pełnej lub kratówki grubości 38 cm, 51 cm oraz z gazobetonu grubości 24 cm. Stropy typu DZ-3. Stropodach jednospadowy, wentylowany, dach z płyt korytkowych na ściankach ażurowych, kryty papą. Okna PCV i drewniane zespolone o współczynniku U=1,5-2,0 W/(m 2 K), drzwi zewnętrzne wejściowe przeszklone U=3,9 W/(m 2 K) oraz stalowe pełne U=1,4 W/(m 2 K). Zestawienie danych dotyczących przegród budowlanych Lp. Przegrody budowlane oddzielające część ogrzewaną od powietrza zewnętrznego i części nieogrzewanej Powierzchnia przegrody do obliczania strat ciepła Powierzchnia przegrody do obliczania kosztów Współczynnik przenikania ciepła U [m 2 ] [m 2 ] [W/(m 2 *K)] 1. SZ-24 Ściana zewnętrzna 786,06 852,47 1, SZ-30 Ściana zewnętrzna 77,64 77,64 1, SZ-38 Ściana zewnętrzna 409,11 446,05 1, SZ-64 Ściana zewnętrzna 33,99 0, SZ-51-PIW Ściana zewnętrzna 13,09 117,85 1, SZ-38-PIW Ściana zewnętrzna 7,85 39,40 1, SZG Ściana zewnętrzna przy gruncie 13,52 13,52 0,678 11,78 11,78 0, STD Stropodach 713,83 685,21 1, PG Podłoga na gruncie 503,17 0, P-PIW Podłoga w piwnicy 78,94 0, STR Strop 131,72 2, OZ-D Okna zewnętrzne 360,35 1,800 63,46 2, OZ-PCV Okna zewnętrzne 24,88 17,44 2,50 1,500 1,800 2, DZ Drzwi zewnętrzne 4,64 4,64 3, DZ-S Drzwi zewnętrzne 1,84 1,400 AUDYT ENERGETYCZNY W1 7

8 4.c. Charakterystyka energetyczna budynku Lp. Rodzaj danych Dane w stanie istniejącym 1. Szczytowa moc cieplna (zapotrzebowanie na moc cieplną dla c.o.) q moc [kw] 228,4 2. Zamówiona moc cieplna (dla c.o. i c.w.u.) q [kw] 340,00 3. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Q H [GJ] 1 466,3 4. Wskaźnik sezonowego zapotrzebowania ciepła E=Q H /V [kwh/m 3 a] 50,95 5. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Qs [GJ] 1 794,8 Taryfa opłat (wartości brutto) 6. opłata stała miesięcznie zł/mw ,03 opłata zmienna zł/gj 43,53 opłata abonamentowa miesięcznie zł - 4.d. Charakterystyka systemu ogrzewania Lp e. Charakterystyka instalacji ciepłej wody użytkowej Lp Rodzaj danych Typ instalacji Parametry pracy instalacji Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Sprawności składowe systemu grzewczego Liczba dni ogrzewania w tygodniu/liczba godzin na dobę Modernizacja systemu grzewczego po 1984 r. Rodzaj instalacji Rodzaj danych 4.f. Charakterystyka systemu wentylacji instalacja wodna pompowa Dane w stanie istniejącym 90/70 0 C rury stalowe, miedziane żeliwne żeberkowe, stalowe płytowe, nieliczne rurowe brak tak, ale występują braki η d = 0,96 η e = 0,86 η g = 0,99 η s = 1,00 Modernizacja węzła cieplnego (2006 r.). Wymiana części grzejników żeliwnych na stalowe płytowe. Montaż grzejnikowych zaworów termostatycznych. Piony i ich izolacja rury stalowe, przewody prowadzone w ścianach Cyrkulacja tak Opomiarowanie (wodomierze indywidualne) brak Zużycie ciepłej wody w m 3 /m-c określone wg pomiaru - 7/24 Dane w stanie istniejącym Centralne przygotowanie c.w.u.. Trzy zasobniki ciepłej wody o pojemności 880 dm3 każdy. Lp. Rodzaj danych 1. Rodzaj wentylacji 2. Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym wentylacja naturalna grawitacyjna 4 761,0 4.g. Charakterystyka węzła cieplnego Kompaktowy węzeł cieplny typu MET zasilany z miejskiego systemu ciepłowniczego, zlokalizowany w piwnicy budynku, wyposażony w dwa płytowe wymienniki ciepła Alfa Laval o mocy 260 kw (c.o.) i 80 kw (c.w.u.). Trzy zasobniki ciepłej wody o pojemności 880 dm3 każdy (2006 r.). AUDYT ENERGETYCZNY W1 8

9 5. Ocena aktualnego stanu technicznego budynku 5.1. Elementy konstrukcyjne i ochrona cieplna budynku 5.2. System grzewczy 5.3. System zaopatrzenia w c.w.u. Lp. 1 1 Ogólny stan elementów konstrukcyjnych budynku jest dobry. Występują miejscowe ubytki, pęknięcia tynku, łuszczenie się farby. Stolarka okienna w dobrym stanie technicznym, wymieniana sukcesywnie od 2002 roku. Drzwi wejścia głównego w zadowalającym stanie technicznym, drzwi stalowe piwniczne w dobrym stanie technicznym. Przegrody budowlane nie spełniają wymagań dotyczących izolacyjności cieplnej. Stan techniczny źródła ciepła dobry. Instalacja c.o. wykonana z rur stalowych, grzejniki żeliwne żeberkowe, stalowe płytowe, rurowe, wyposażone w zawory termostatyczne. Instalacja w stanie technicznym zadowalającym. Stan techniczny źródła ciepła dobry. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela: Chrakterystyka stanu istniejacego Przegrody zewnętrzne Przegrody zewnętrzne mają następujące wartości współczynnika przenikania ciepła U [W/(m 2 K)]: - ściany zewnętrzne U: 1,130; 1,220; 1,384; - ściany zewnętrzne piwnic U: 1,138; 1,409 - ściany zewnętrzne loggi U: 0,964 - ściany przy gruncie U: 0,678; 0,724 2 Możliwości i sposób poprawy 3 Docieplenie przegród zewnętrznych do wartości współczynnika przenikania ciepła U U max : - dla ścian zewnętrznych U max =0,20 [W/(m 2 K)] - nie przewiduje się zmian, z uwagi na brak możliwości technicznych wynikających z szerokości drzwi balkonowych logii 2 - stropodach U: 1,113 - podłoga w piwnicy U: 0,530 - podłoga na gruncie U: 0,547 - strop U: 2,133 - nie przewiduje się zmian - nie przewiduje się zmian - nie przewiduje się zmian Okna i drzwi zewnętrzne - okna drewniane i PCV w Pożądana wymiana drzwi na bardziej szczelne o dobrym stanie technicznym, drzwi wejściowe w współczynniku przenikania ciepła U: zadowalającym stanie technicznym, o współczynniku U [W/(m 2 K)]: - okna U: 1,500-2,000 - dla stropodachu U max =0,15 [W/m 2 K] - nie przewiduje się zmian - drzwi wejściowe - drzwi stalowe U: 3,900 - dla drzwi U max =1,3 [W/(m 2 K)] U: 1,400 - nie przewiduje się zmian 3 System wentylacji - nie stwierdzono nieprawidłowości Nie przewiduje się zmian. w funkcjonowaniu. 4 5 System grzewczy - instalacja c.o. dwururowa, grzejniki Nie przewiduje się zmian. żeliwne żeberkowe, stalowe płytowe, rurowe, wyposażone w zawory termostatyczne System zaopatrzenia w c.w.u. - centralny, stacja wymienników ciepła. Nie przewiduje się zmian. AUDYT ENERGETYCZNY W1 9

10 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego Lp. 1 Rodzaj usprawnień lub przedsięwzięć 2 Sposób realizacji 3 1. Zmniejszenie strat przez przenikanie przez ściany zewnętrzne Ocieplenie ścian zewnętrznych styropianem. Ocieplelenie ścian piwnic styropianem ekstrudowanym. Ocieplenie ścian przy gruncie styropianem ekstrudowanym. 2. Zmniejszenie strat przez przenikanie przez stropodach Ocieplenie stropodachu włóknami celulozy. 3. Zmniejszenie strat przez przenikanie przez okna i drzwi zewnętrzne Wymiana drzwi zewnętrznych wejścia głównego. 4. Modernizacja systemu grzewczego Nie przewiduje się zmian. 5. Zmniejszenie kosztów przygotowania ciepłej wody użytkowej Nie przewiduje się zmian. AUDYT ENERGETYCZNY W1 10

11 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło Lp. 1 Grupa usprawnień Rodzaje usprawnień 2 3 Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane I j.w. przez ściany zewnętrzne j.w. przez stropodach Ocieplenie ścian zewnętrznych SZ-38, SZ-24, SZ-30 styropianem. Ocieplenie ścian piwnic SZ-38-PIW, SZ-51- PIW styropianem ekstrudowanym. Ocieplenie ścian przy gruncie SZG styropianem ekstrudowanym. Ocieplenie stropodachu STD włóknami celulozy. Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez okna i drzwi zewnętrzne Wymiana drzwi zewnętrznych wejścia głównego DZ. II Zmniejszenie c.w.u. zużycia ciepła do przygotowania Nie przewiduje się zmian. Usprawnienia dotyczące zmniejszenia zapotrzebowania ciepła układu c.o. oraz Nie przewiduje się zmian. zwiększenia jego sprawności AUDYT ENERGETYCZNY W1 11

12 7.2. Ocena opłacalności i wybór wariantu optymalnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, b) Oceny opłacalności i zewnętrznych, wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie drzwi c) d) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia poprawiającego sprawność systemu grzewczego, Zestawienia optymalnych usprawnień i przedsięwzięć z podaniem prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie. W obliczeniach przyjęto następujące wartości: S d Wyszczególnienie t wo t zo 16, 0; 20,0 16, 0; 20,0 0 C -20,0-20,0 0 C dla przegród zewnętrznych (t wo =16 0 C) 2 854, ,8 dzień. K/a dla przegród zewnętrznych (t wo =20 0 C) 3 742, ,8 dzień. K/a Opłaty za ciepło na cele grzewcze (wartości brutto) Stan po termomodernizacji O 0m, O lm, , ,03 zł/(mw. m-c) O 0z, O lz, 43,53 43,53 zł/gj A b0, A b1, 0,00 0,00 zł/m-c Opłaty za ogrzewanie c.w.u. (wartości brutto) Stan istniejący Jednostki O 0m, O lm, , ,03 zł/(mw. m-c) O 0z, O lz, 43,53 43,53 zł/gj A b0, A b1, 0,00 0,00 zł/m-c Liczbę stopniodni S d przyjęto dla stacji meteorologicznej Katowice. Obiekt rozliczany jest za pobraną energię cieplną wg grupy taryfowej I.1/1, na podstawie umowy zawartej z Przedsiębiorstwem Energetyki Cieplnej - Gliwice Sp. z o.o Gliwice ul. Królewskiej Tamy 135. Taryfa dla ciepła PEC-Gliwice Grupa I.1/1 Rodzaje cen i stawek opłat Rata miesięczna ceny za zamówioną moc cieplną Cena ciepła Cena nośnika ciepła Rata miesięczna stawki opłaty stałej za usługi przesyłowe Stawka opłaty zmiennej za usługi przesyłowe ceny i stawki brutto zawierają podatek VAT w wysokości 23% Jednostka miary Wartość netto Wartość brutto zł/mw/m-c 8 355, ,76 zł/gj 25,58 31,46 zł/m 3 17,22 21,18 zł/mw/m-c 2 239, ,27 zł/gj 9,81 12,07 AUDYT ENERGETYCZNY W1 12

13 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-24 Ściana osłonowa Dane: powierzchnia przegrody do obliczania strat A 0 = 786,06 m 2 A 1 = 786,06 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 852,47 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 0,18 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 5,455 3 Opór cieplny R m 2. K/W 0,723 5,268 5,571 5,875 6,178 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 351,58 48,25 45,63 43,27 41,15 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0435 0,0060 0,0056 0,0054 0,0051 Roczna oszczędność kosztów 6 zł/a , , , ,18 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 285,00 288,00 291,00 294,00 8 Koszt realizacji usprawnienia N U zł , , , ,18 9 SPBT= N U / O ru lata 12,74 12,76 12,80 12,84 10 U W/m 2. 0, U 1 K 1,384 0,190 0,180 0,170 0,162 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien i drzwi zewnętrznych. Wybrany wariant : 1 Koszt : ,95 zł SPBT= 12,7 lat AUDYT ENERGETYCZNY W1 13

14 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-30 Ściana osłonowa Dane: powierzchnia przegrody do obliczania strat A 0 = 77,64 m 2 A 1 = 77,64 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 77,64 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,14 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,242 4,545 4,848 5,152 3 Opór cieplny R m 2. K/W 0,820 5,062 5,365 5,668 5,972 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 30,62 4,96 4,68 4,43 4,20 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0038 0,0006 0,0006 0,0005 0,0005 Roczna oszczędność kosztów 6 zł/a 1 617, , , ,13 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 282,00 285,00 288,00 291,00 8 Koszt realizacji usprawnienia N U zł , , , ,24 9 SPBT= N U / O ru lata 13,54 13,58 13,50 13,56 10 U W/m 2. 0, U 1 K 1,220 0,198 0,186 0,176 0,167 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien zewnętrznych. Ze względu na uwarunkowania architektoniczne (jednolita grubość docieplenia) do realizacji wybrano wariant 2. Wybrany wariant : 2 Koszt : ,40 zł SPBT= 13,6 lat RAZEM DOCIEPLENIE ŚCIANY ZEWNĘTRZNEJ SZ (SZ-24, SZ-30) Koszt realizacji usprawnienia [zł] Roczna oszczędność kosztów [zł/rok] SPBT [lata] , ,97 12,80 AUDYT ENERGETYCZNY W1 14

15 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-38 Ściana szczytowa Dane: powierzchnia przegrody do obliczania strat A 0 = 409,11 m 2 A 1 = 409,11 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 446,05 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,14 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,242 4,545 4,848 5,152 3 Opór cieplny R m 2. K/W 0,885 5,127 5,430 5,733 6,037 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 149,49 25,80 24,36 23,08 21,91 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0185 0,0032 0,0030 0,0029 0,0027 Roczna oszczędność kosztów 6 zł/a 7 776, , , ,43 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 282,00 285,00 288,00 291,00 8 Koszt realizacji usprawnienia N U zł , , , ,55 9 SPBT= N U / O ru lata 16,17 16,15 16,17 16,18 10 U W/m 2. 0, U 1 K 1,130 0,195 0,184 0,174 0,166 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien i drzwi zewnętrznych. Wybrany wariant : 2 Koszt : ,25 zł SPBT= 16,2 lat AUDYT ENERGETYCZNY W1 15

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-38-PIW Ściana zewnętrzna piwnic Dane: powierzchnia przegrody do obliczania strat A 0 = 7,85 m 2 A 1 = 7,85 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A *) koszt = 39,40 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 16 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 2 854,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 0,18 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 5,455 3 Opór cieplny R m 2. K/W 0,710 5,255 5,558 5,862 6,165 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 2,73 0,37 0,35 0,33 0,31 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , ,00005 Roczna oszczędność kosztów 6 zł/a 157,47 158,34 159,21 160,08 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 362,00 366,00 370,00 374,00 8 Koszt realizacji usprawnienia N U zł , , , ,60 9 SPBT= N U / O ru lata 90,57 91,07 91,56 92,05 10 U W/m 2. 0, U 1 K 1,409 0,190 0,180 0,171 0,162 *) całkowita powierzchnia ścian, obejmująca również cokół w części niepodpiwniczonej (wzdłuż kanałów c.o.) Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ). Ze względów architektonicznych (zachowanie ciągłości docieplenia), w kosztach uwzględniono ocieplenie ścian fundamentowych wraz z cokołem do głębokości 1,0 m poniżej poziomu gruntu (ocieplenie wzdłuż kanałów c.o.). Wybrany wariant : 1 Koszt : ,80 zł SPBT= 90,6 lat AUDYT ENERGETYCZNY W1 16

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-51-PIW Ściana zewnętrzna piwnic Dane: powierzchnia przegrody do obliczania strat A 0 = 13,09 m 2 A 1 = 13,09 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A *) koszt = 117,85 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 16 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 2 854,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,14 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,242 4,545 4,848 5,152 3 Opór cieplny R m 2. K/W 0,879 5,121 5,424 5,727 6,031 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 3,67 0,63 0,60 0,56 0,54 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , ,00008 Roczna oszczędność kosztów 6 zł/a 202,70 204,01 207,32 208,19 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 358,00 362,00 366,00 370,00 8 Koszt realizacji usprawnienia N U zł , , , ,50 9 SPBT= N U / O ru lata 208,14 209,12 208,05 209,45 10 U W/m 2. 0, U 1 K 1,138 0,195 0,184 0,175 0,166 *) całkowita powierzchnia ścian, obejmująca również cokół w części niepodpiwniczonej (wzdłuż kanałów c.o.) Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien i drzwi zewnętrznych.ze względów architektonicznych (zachowanie ciągłości docieplenia), w kosztach uwzględniono ocieplenie ścian fundamentowych wraz z cokołem do głębokości 1,0 m poniżej poziomu gruntu (ocieplenie wzdłuż kanałów c.o.). Ze względów architektonicznych (jednolita grubość docieplenia), do realizacji wybrano wariant 2. Wybrany wariant : 2 Koszt : ,70 zł SPBT= 209,1 lat RAZEM DOCIEPLENIE ŚCIANY ZEWNĘTRZNEJ PIWNIC SZ-PIW (SZ-38-PIW, SZ-51-PIW) Koszt realizacji usprawnienia [zł] Roczna oszczędność kosztów [zł/rok] SPBT [lata] ,50 361,48 157,50 AUDYT ENERGETYCZNY W1 17

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna przy gruncie SZG typ 1 Dane: powierzchnia przegrody do obliczania strat A 0 = 13,52 m 2 A 1 = 13,52 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 13,52 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 16 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 2 854,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 2 warianty: wariant 1: o grubości warstwy izolacji analogicznej jak dla ścian piwnic nad poziomem gruntu wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 3 Opór cieplny R equiv Opór cieplny R m 2. K/W 1,475 7,092 7,463 7,519 m 2. K/W 0,828 5,373 5,676 5,980 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 2,26 0,47 0,450 0,440 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0003 0,0001 0,0001 0, Roczna oszczędność kosztów O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a 109,20 110,07 110,50 7 Cena jednostkowa usprawnienia zł/m 2 362,00 366,00 370,00 8 Koszt realizacji usprawnienia N U zł 4 894, , ,40 9 SPBT= N U / O ru lata 44,82 44,96 45,27 10 U 0, U 1 equiv U 0, U 1 W/m 2. K 0,678 0,141 0,134 0,133 W/m 2. K 1,208 0,186 0,176 0,167 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ). Wybrany wariant : 1 Koszt : 4 894,24 zł SPBT= 44,8 lat AUDYT ENERGETYCZNY W1 18

19 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna przy gruncie SZG typ 2 Dane: powierzchnia przegrody do obliczania strat A 0 = 11,78 m 2 A 1 = 11,78 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 11,78 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 16 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 2 854,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 2 warianty: wariant 1: o grubości warstwy izolacji analogicznej jak dla ścian piwnic nad poziomem gruntu wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 Stan Warianty Lp. Omówienie Jedn. istniejący 1 2 Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 3 Opór cieplny R equiv Opór cieplny R m 2. K/W 1,381 7,092 7,353 7,519 m 2. K/W 0,659 5,204 5,507 5,811 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 2,10 0,41 0,400 0,390 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0003 0,0001 0,0001 0, Roczna oszczędność kosztów O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a 104,84 105,28 105,71 7 Cena jednostkowa usprawnienia zł/m 2 362,00 366,00 370,00 8 Koszt realizacji usprawnienia N U zł 4 264, , ,60 9 SPBT= N U / O ru lata 40,67 40,95 41,23 10 U 0, U 1 equiv U 0, U 1 W/m 2. K 0,724 0,141 0,136 0,133 W/m 2. K 1,517 0,192 0,182 0,172 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ). Wybrany wariant : 1 Koszt : 4 264,36 zł SPBT= 40,7 lat RAZEM DOCIEPLENIE ŚCIANY ZEWNĘTRZNEJ PRZY GRUNCIE SZG (SZG typ 1, SZG typ 2) Koszt realizacji usprawnienia [zł] Roczna oszczędność kosztów [zł/rok] SPBT [lata] 9 158,60 214,04 42,80 AUDYT ENERGETYCZNY W1 19

20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Stropodach STD Dane: powierzchnia przegrody do obliczania strat A 0 = 713,83 m 2 A 1 = 713,83 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 685,21 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie stropodachu włóknami celulozy o współczynniku przewodności cieplnej: λ= 0,037 W/(mK). Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,15 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,22 0,23 0,24 0,23 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 5,946 6,216 6,486 6,216 3 Opór cieplny R m 2. K/W 0,898 6,844 7,114 7,384 #ADR! 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 257,06 33,73 32,45 31,26 #ADR! 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0318 0,0042 0,0040 0,0039 #ADR! Roczna oszczędność kosztów 6 zł/a , , ,20 #ADR! O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 92,00 94,50 97,00 89,50 8 Koszt realizacji usprawnienia N U zł , , , ,30 9 SPBT= N U / O ru lata 4,49 4,58 4,68 #ADR! 10 U W/m 2. 0, U 1 K 1,113 0,146 0,141 0,135 #ADR! Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropodachu A koszt. Wybrany wariant : 1 Koszt : ,32 zł SPBT= 4,5 lat AUDYT ENERGETYCZNY W1 20

21 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie drzwi oraz poprawie systemu wentylacji Przedsięwzięcie Drzwi zewnętrzne DZ Drzwi wejściowe główne Dane: powierzchnia drzwi A dz.1 = 4,64 m 2 V obl = Ψ * Cm A dz.2 = 4,64 m 2 V nom1 = Ψ = 46,49 m 3 /h V nom2 = Ψ = 46,49 m 3 /h C w = 1,00 obliczeniowa temperatura powietrza wewnętrznego t w0 = 16 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 2 854,8 Opis wariantów usprawnienia Usprawnienie polega na wymianie drzwi istniejących na drzwi o niższym współczynniku U oraz podwyższonej szczelności. Rozpatruje się 2 warianty wymiany: wariant 1: drzwi o współczynniku U= wariant 2: drzwi o współczynniku U= 1,300 W/(m 2 *K) 0,5<a 1 < 1 1,100 W/(m 2 *K) Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania ciepła U W/m 2. K 3,900 1,300 1,100 2 Współczynniki korekcyjne dla wentylacji Cr - 1,1 1,00 1,00 C m - 1,2 1,00 1,00 3 8,64*10-5 *Sd*A ok *U GJ/a 4,46 1,49 1,26 4 2,94*10-5* C r *C w *V nom *Sd GJ/a 4,29 3,90 3,90 5 Q 0, Q 1 = (3) + (4) GJ/a 8,75 5,39 5, *A ok *(t w0 -t z0 )*U MW 0,0007 0,0002 0, ,4*10-7 *V obl *(t w0 -t z0 ) MW 0,0007 0,0006 0, q 0, q 1 = (6) + (7) MW 0,0014 0,0008 0, Roczna oszczędność kosztów O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/rok 240,09 250,10 10 Koszt wymiany drzwi zł 6 797, ,80 N ok 11 Koszt modernizacji wentylacji N w zł 12 SPBT = (N ok +N w )/ O ru lata 28,31 28,66 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe wymiany drzwi wg średnich cen rynkowych. Koszt wymiany stanowi iloczyn ceny jednostkowej i całkowitej powierzchni wymienianej stolarki. wariant 1 : koszt wymiany drzwi: 4,64 m 2 * 1 465,00 zł/m 2 = 6 797,60 zł wariant 2 : koszt wymiany drzwi: 4,64 m 2 * 1 545,00 zł/m 2 = 7 168,80 zł Wybrany wariant : 1 Koszt : 6 797,60 zł SPBT= 28,3 lat AUDYT ENERGETYCZNY W1 21

22 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Lp Rodzaj i zakres usprawnienia termomodernizacyjnego Ocieplenie stropodachu STD Planowane koszty robót [zł] SPBT [lata] ,32 4,5 Ocieplenie ścian zewnętrznych SZ Ściany osłonowe ,35 12,8 3. Ocieplenie ścian zewnętrznych SZ-38 Ściany szczytowe ,25 16, Wymiana drzwi zewnętrznych DZ 6 797,60 28,3 Ocieplenie ścian przy gruncie SZG 9 158,60 42,8 Ocieplenie ścian zewnętrznych SZ-PIW ,50 157,5 AUDYT ENERGETYCZNY W1 22

23 7.3. Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Dane: Q 0co = 1 466,33 GJ/a w t0 = 1,00 w d0 = 1,00 η 0 = 0,817 Przewiduje się następujące usprawnienia: w obrębie instalacji c.o.: płukanie chemiczne instalacji oraz regulacja hydrauliczna instalacji i dostosowanie do zmniejszonego zapotrzebowania na ciepło po ociepleniu budynku. Wartości współczynników sprawności zestawiono w poniższej tabeli: Lp. Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych η oraz współczynników w przed po 1. Wytwarzanie ciepła: bez zmian η g = 0,99 η g = 0,99 2. Przesyłanie ciepła: bez zmian η d = 0,96 η d = 0,96 3. Regulacji i wykorzystania systemu grzewczego: bez zmian η e = 0,86 η e = 0,86 4. Akumulacji ciepła: bez zmian η s = 1,00 η s = 1,00 5. Sprawność całkowita systemu grzewczego η g η d η e η s = 0,817 η g η d η e η s = 0, uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 1,00 w t = 1,00 7. uwzględnienie przerw na ogrzewanie w ciągu doby w d = 1,00 w d = 1,00 Ocena proponowanego przedsięwzięcia Lp. Omówienie Jednostka 1. Sprawność całkowita systemu grzewczego η - 0,817 0, Uwzględnienie przerw tygodniowych - 3. Uwzględnienie przerw dobowych w d - 1,00 1,00 4. Oszczędność kosztów Q rco zł/a 5. Koszt przedsięwzięcia N co zł ,00 6. SPBT lata - w t Stan istniejący Stan po modernizacji 1,00 1,00 - Koszty ustalono na podstawie średnich cen rynkowych. Koszt realizacji usprawnienia: ,00 zł (brutto) AUDYT ENERGETYCZNY W1 23

24 7.4. Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Rozdział obejmuje: a) Określenie wariantów przedsięwzięć termomodernizacyjnych, b) Ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych, c) Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W tabeli poniżej zastosowano następujące skrótowe określenia usprawnień zestawionych w pkt. 7.2.: - SZ - ocieplenie ścian zewnętrznych osłonowych SZ-24, SZ-30 - SZ-38 - ocieplenie ścian zewnętrznych szczytowych SZ-38 - SZ-PIW - ocieplenie ścian zewnętrznych piwnic SZ-38-PIW, SZ-51-PIW wraz z cokołem - SZG - ocieplenie ścian przy gruncie SZG - STD - ocieplenie stropodachu STD - DZ - wymiana drzwi zewnętrznych wejściowych DZ - C.O. - płukanie chemiczne i regulacja instalacji Do analizy przyjęto następujące warianty usprawnień: Zakres usprawnień Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 Wariant 6 1. STD X X X X X X 2. SZ X X X X X 3. SZ-38 X X X X 4. DZ X X X 5. SZG X X 6. SZ-PIW X 7. C.O. X X X X X X Zestawienie kosztów poszczególnych wariantów przedsięwzięć termomodernizacyjnych z uwzględnieniem kosztu opracowania audytu energetycznego i dokumentacji technicznej: Wariant Koszt wariantu [zł] Koszt audytu energetycznego i dokumentacji technicznej [zł] Koszt całkowity [zł] Wariant , , ,09 Wariant , , ,59 Wariant , , ,99 Wariant , , ,39 Wariant , , ,14 Wariant , , ,79 AUDYT ENERGETYCZNY W1 24

25 Obliczenie oszczędności dla wariantów przedsięwzięcia termomodernizacyjnego Q 0 = w t0 *w d0 *Q 0CO /η 0 + Q 0CW q 0 = q 0CO + q 0CW Q 1 =w t1 * w d1 *Q 1CO /η 1 +Q 1CW q 1 = q 1CO +q 1CW O 0r = Q 0 * O 0z + q 0 *O 0m *12 Q 1r =Q 1 *O 1z +q 1 *O 1m *12 O r = O 0r - O 1r Zestawienie wyników i obliczenie oszczędności bez uwzględnienia energii na potrzeby oświetlenia wbudowanego i energii pomocniczej: Nr wariantu Q 0co q 0co η 0 Q 0cw q 0cw Q 0 q 0 O 0co O 0cw O 0co +O 0cw O r N (Q 0-Q 1) Q 1co q 1co η 1 Q 1cw q 1cw Q 1 q 1 O 1co O 1cw O 1co +O 1cw Q0 GJ kw - GJ kw GJ kw zł zł zł zł zł % lata Stan istniejący 1 466,33 228,43 0, ,20 96, ,97 324, , , ,95 SPBT 1 699,42 133,94 0, ,20 96, ,28 230, , , , ,09 31,7 10, ,99 134,75 0, ,20 96, ,10 231, , , , ,59 31,4 9, ,46 134,98 0, ,20 96, ,57 231, , , , ,99 31,3 9, ,49 135,42 0, ,20 96, ,06 231, , , , ,39 31,2 9, ,92 150,88 0, ,20 96, ,46 247, , , , ,14 26,2 8, ,53 200,85 0, ,20 96, ,36 297, , , , ,79 9,7 6,7 wdo= 1,00 w t0 = 1,00 wd1= 1,00 w t1 = 1,00 Zestawienie wyników i obliczenie oszczędności z uwzględnieniem energii na potrzeby oświetlenia wbudowanego i energii pomocniczej: Nr wariantu Roczne zapotrzebowanie energii końcowej przez system ogrzewania i wentylacji Q k,h Roczne zapotrzebowanie energii końcowej przez system przygotowania ciepłej wody użytkowej Q k,w Łączny koszt ciepła na ogrzewanie i wentylację oraz przygotowanie ciepłej wody użytkowej Roczne zapotrzebowanie energii końcowej do napędu urządzeń pomocniczych systemu ogrzewania E el,pom,h Roczne zapotrzebowanie energii końcowej do napędu urządzeń pomocniczych systemu ciepłej wody użytkowej E el,pom,w Sumaryczny koszt energii elektrycznej do napędu urządzeń pomocniczych Roczne zapotrzebowanie energii końcowej przez system oświetlenia wbudowanego Q k,l Koszt energii elektrycznej dla systemu oświetlenia wbudowanego Roczna oszczędność kosztów energii Oszczędność energii końcowej (Q k0- Q k1 )/Q k0 SPBT Oszczędność energii pierwotnej (Q p0-q p1)/q p0 GJ/rok kwh/rok GJ/rok kwh/rok zł/rok kwh/rok kwh/rok zł/rok kwh/rok zł/rok zł/rok % lata % Stan istniejący 1 794, , , , , , , , , , , , , , , , , , , , ,94 28,6 10,4 25, , , , , , , , , , , ,39 28,4 9,4 25, , , , , , , , , , , ,31 28,3 9,3 25, , , , , , , , , , , ,11 28,2 9,2 25, , , , , , , , , , , ,09 23,7 8,2 21, , , , , , , , , , , ,28 8,8 6,7 7,8 współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii lub energii dla systemu ogrzewania w H i przygotowania ciepłej wody użytkowej w W 1,3 współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie energii elektrycznej w el 3 AUDYT ENERGETYCZNY W1 25

26 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite N Roczna oszczędność kosztów energii Q Procentowa oszczędność zapotrzebowania na energię [(Q 0 -Q 1 )/Q 0 ]*100% Optymalna kwota kredytu 20% kredytu 16 % kosztów całkowitych Dwukrotność rocznej oszczędności kosztów energii [zł] [zł/rok] [%] [zł,%] [zł] [zł] [zł] WARIANT 1 0,00 0,00% , , ,09 100,00% , , ,00 [zł,%] * Premia termomodernizacyjna 2 WARIANT 2 0,00 0,00% , , ,59 100,00% , , ,00 3 WARIANT 3 0,00 0,00% , , ,99 100,00% , , ,00 4 WARIANT 4 0,00 0,00% , , ,39 100,00% , , ,00 5 WARIANT 5 0,00 0,00% , , ,14 100,00% , , ,00 6 WARIANT 6 0,00 0,00% , , ,79 100,00% , , ,00 * Planowana kwota środków własnych / Kwota kredytu AUDYT ENERGETYCZNY W1 26

27 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego W ramach Ustawy o wspieraniu termomodernizacji i remontów możliwa jest realizacja wariantów 1-5, gdyż zmniejszenie rocznego zapotrzebowania na energię jest nie mniejsze niż 25%. Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym obiekcie ocenia się wariant nr 1 obejmujący usprawnienia: - ocieplenie ścian zewnętrznych SZ-38, SZ-24, SZ-30 styropianem grubości 15 [cm] - ocieplenie ścian zewnętrznych piwnic SZ-51-PIW, SZ-38-PIW styropianem ekstrudowanym grubości 15 [cm] wraz z ociepleniem cokołu i ścian fundamentowych do głębokości 1,0 [m] (ocieplenie wzdłuż kanałow c.o.) - ocieplenie ścian przy gruncie SZG styropianem ekstrudowanym grubości 15 [cm] - ocieplenie stropodachu STD włóknami celulozy o grubości 22 [cm] - wymianę drzwi zewnętrznych wejścia głównego DZ - płukanie chemiczne i regulacja hydrauliczna instalacji Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie: 31,7 %, czyli powyżej 25% 2. planowany kredyt, w wysokości: ,09 zł, stanowiący 100,00% kosztów, jest zgodny z warunkami ustawowymi. 3. środki własne inwestora wyniosą: 0,00 zł. 4. premia termomodernizacyjna wynosi: ,57 zł. 5. wysokość premii termomodernizacyjnej nie przekracza: 16% kosztów poniesionych na realizację przedsięwzięcia termomodernizacyjnego ,57 zł dwukrotności przewidywanych rocznych oszczędności kosztów energii ,00 zł AUDYT ENERGETYCZNY W1 27

28 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: Lp. Rodzaj prac Jednostka miary Ilość Cena jednostkowa [zł] Koszt całkowity przedsięwzięcia [zł] Ocieplenie ścian zewnętrznych SZ-24 styropianem o grubości 15 [cm] 1. m 2 852,47 285, ,95 (λ=0,033 [W/(mK)]) Ocieplenie ścian zewnętrznych SZ-30 styropianem o grubości 15 [cm] 2. m 2 77,64 285, ,40 (λ=0,033 [W/(mK)]) Ocieplenie ścian zewnętrznych SZ-38 styropianem o grubości 15 [cm] 3. m 2 446,05 285, ,25 (λ=0,033 [W/(mK)]) Ściana szczytowa Ocieplenie ścian zewnętrznych piwnic SZ-38-PIW styropianem 4. m 2 39,40 362, ,80 ekstrudowanym o grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian zewnętrznych piwnic SZ-51-PIW styropianem 5. m 2 117,85 362, ,70 ekstrudowanym o grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian przy gruncie SZG typ 1 styropianem ekstrudowanym o 6. m 2 13,52 362, ,24 grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian przy gruncie SZG typ 2 styropianem ekstrudowanym o 7. m 2 11,78 362, ,36 grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie stropodachu STD włóknami celulozy o grubości 22 [cm] 8. m 2 685,21 92, ,32 (λ=0,037 [W/(mK)]) Wymiana drzwi zewnętrznych wejściowych DZ na drzwi o współczynniku 9. m 2 4, , ,60 przenikania ciepła drzwi nie większym niż U=1,3 [W/(m 2 K)] 10. Płukanie chemiczne i regulacja instalacji c.o. kpl. 1, , ,00 Razem , Audyt energetyczny i dokumentacja techniczna kpl. 1, , , Charakterystyka finansowa Inwestycja obejmująca termomodernizację budynku Domu Studenckiego "Karolinka" w Gliwicach w zakresie: - docieplenia ścian zewnętrznych - docieplenia ścian piwnic wraz z cokołem i ścianami fundamentowymi - docieplenia ścian przy gruncie - docieplenia stropodachu - wymiany drzwi zewnętrznych wejścia głównego - płukania chemicznego i regulacji instalacji c.o. charakteryzuje się następującymi parametrami: Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: Obliczony kredyt bankowy: Obliczona premia termomodernizacyjna: Czas zwrotu nakładów SPBT Roczne zmniejszenie zapotrzebowania na energię końcową (bez energii pomocniczej i energii na potrzeby oświetlenia wbudowanego) Roczne zmniejszenie zapotrzebowania na energię pierwotną 8.3. Dalsze działania Dalsze działania inwestora obejmują: 1. Opracowanie dokumentów i wniosków aplikacyjnych 2. Zawarcie umowy z wykonawcą robót 3. Realizacja robót i odbiór techniczny 4. Ocena rezultatów przedsięwzięcia (po pierwszym roku) ,09 zł 0,00 zł ,09 zł ,57 zł 10,4 lat 31,7 % 25,5 % AUDYT ENERGETYCZNY W1 28

29 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Załącznik 2 Załącznik 3 Załącznik 4 Załącznik 5 Załącznik 6 Załącznik 7 Obliczenie współczynników przenikania ciepła przegród budowlanych Obliczenie strumienia powietrza wentylacyjnego Określenie sprawności systemu grzewczego Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania c.w.u. Wyniki komputerowych obliczeń sezonowego zapotrzebowania na ciepło i mocy na ogrzewanie Wydruk komputerowy z programu Audytor OZC dla stanu istniejącego oraz poszczególnych wariantów usprawnień termomodernizacyjnych Rysunki dotyczące położenia budynku, rzuty budynku, dokumentacja fotograficzna AUDYT ENERGETYCZNY W1 29

30 ZAŁĄCZNIK NR 1 Obliczenie współczynników przenikania ciepła przegród budowlanych AUDYT ENERGETYCZNY W1 30

31 Wyniki - Przegrody Symbol D Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W PG Podłoga na gruncie 26,3 cm Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ-24 Różnica wysokości podłogi i wody gruntowej Z gw : 2,09 m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m JASTRYCH 0,0400 Jastrych gipsowy czysty - gęstość 1300 k 0, ,840 0,077 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 TYNK-CEM 0,0200 Tynk lub gładź cementowa. 1, ,840 0,020 GRUZOBETON 0,1000 Gruzobeton. 1, ,840 0,100 PIASEK-ŚR 0,1000 Piasek średni. 0, ,840 0,250 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,363 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,827 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,547 P-PIW Podłoga w piwnicy 21,5 cm Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZG-38 Różnica wysokości podłogi i wody gruntowej Z gw : 0,65 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,44 m TERAKOTA 0,0150 Terakota. 1, ,840 0,014 TYNK-CEM 0,0200 Tynk lub gładź cementowa. 1, ,840 0,020 GRUZOBETON 0,0800 Gruzobeton. 1, ,840 0,080 PIASEK-ŚR 0,1000 Piasek średni. 0, ,840 0,250 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,806 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,887 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,530 STD Stropodach wentylowany 93,1 cm Rodzaj przegrody: Stropodach wentylowany, Warunki wilgotności: Średnio wilgotne PAPA-ASF 0,0060 Papa asfaltowa. 0, ,460 0,033 ŻELBET 0,0350 Żelbet. 1, ,840 0,021 Opór warstwy powietrznej stropodachu o śr. wys. H = 1 m, [m 2 K/W]: 0,160 Suma oporów ciepła połaci dachowej i war. powietrza, [m 2 K/W]: 0,000 TYNK-CEM 0,0200 Tynk lub gładź cementowa. 1, ,840 0,020 TRZCINA 0,0300 Płyty z trzciny. 0, ,460 0,429 STR-DZ3-24 0,2400 Strop gęstożebrowy z wypełnieniem pustak ,840 0,260 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,090 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,899 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,113 STR Strop ciepło do dołu 10,0 cm Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne LASTRIKO 0,0150 Lastriko. 0, ,920 0,021 JASTRYCH 0,0250 Jastrych gipsowy czysty - gęstość 1300 k 0, ,840 0,048 BETON ,0600 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,060 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,469 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 2,133 Strona 31 Audytor OZC SANKOM Sp. z o.o.

32 Wyniki - Przegrody Symbol D Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W SZ-24 Ściana zewnętrzna 27,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 GAZOBE-1.2 0,2400 Gazobeton , ,000 0,516 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,723 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,384 SZ-30 Ściana zewnętrzna 33,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-DZIU 0,0600 Mur z cegły dziurawki na zaprawie cement 0, ,880 0,097 GAZOBE-1.2 0,2400 Gazobeton , ,000 0,516 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,819 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,220 SZ-38 Ściana zewnętrzna 41,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-KRAT 0,3800 Mur z cegły kratówki na zaprawie cemento 0, ,880 0,679 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,885 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,130 SZ-38-PIW Ściana zewnętrzna 41,5 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0, ,880 0,494 LASTRIKO 0,0200 Lastriko. 0, ,920 0,028 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,710 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,409 SZ-51-PIW Ściana zewnętrzna 54,5 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-PEŁN 0,5100 Mur z cegły ceramicznej pełnej na zapraw 0, ,880 0,662 LASTRIKO 0,0200 Lastriko. 0, ,920 0,028 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,878 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,138 SZ-64 Ściana zewnętrzna 67,0 cm Strona 32

33 Wyniki - Przegrody Symbol D Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-PEŁN 0,6400 Mur z cegły ceramicznej pełnej na zapraw 0, ,880 0,831 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,038 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,964 SZG-38 Ściana zewnętrzna przy gruncie 39,8 cm Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: P-PIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,74 m TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0, ,880 0,494 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 0,853 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,382 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,724 SZG-51 Ściana zewnętrzna przy gruncie 52,8 cm Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: P-PIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,44 m TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-PEŁN 0,5100 Mur z cegły ceramicznej pełnej na zapraw 0, ,880 0,662 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 0,777 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,475 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,678 Strona 33

34 ZAŁĄCZNIK NR 2 Strumień powietrza wentylacyjnego Wentylacja grawitacyjna Lp. Jednostka przed po 1 Kubatura wewnętrzna wentylowana V m , ,98 2 Strumień objętości powietrza infiltrującego V inf m 3 /h Minimalny strumień objętości powietrza V min m 3 /h Strumień objętości powietrza wentylacyjnego V V m 3 /h Projektowa wentylacyjna strata ciepła Φ V kw Strumień objętości powietrza wentylacyjnego V ve m 3 /h AUDYT ENERGETYCZNY W1 34

35 ZAŁĄCZNIK NR 3 Określenie sprawności systemu grzewczego w stanie istniejącym 1. Sprawność wytwarzania ciepła η g = 0,99 sprawność dla węzła cieplnego o mocy powyżej 100 kw 2. Sprawność przesyłu ciepła η d = 0,96 sprawność dla ogrzewania centralnego wodnego z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni ogrzewanej 3. Sprawność regulacji i wykorzystania ciepła η e = 0,86 sprawność dla ogrzewania wodnego z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej (część pomieszczeń) 4. Sprawność akumulacji ciepła η s = 1,00 brak zasobnika ciepła 5. Przerwa na ogrzewanie w okresie tygodnia w t = 1,00 brak przerw 6. Przerwa na na ogrzewanie w ciągu doby w d = 1,00 brak przerw Sprawności określono na podstawie Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia r. w sprawie metodologii wyznaczania charkterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej lub dokumentacji technicznej. AUDYT ENERGETYCZNY W1 35

36 ZAŁĄCZNIK NR 4 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej Lp. Jednostka stan istniejący Wartość stan po modernizacji 1 Jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową V wi dm 3 /(m 2 *doba) 3,75 3,00 2 Powierzchnia pomieszczeń o regulowanej temperaturze powietrza A m 2 f 3 148, ,71 3 Ciepło właściwe wody c W kj/(kgk) 4,19 4,19 4 Gęstość wody ρ kg/dm 3 W Temperatura ciepłej wody θ 0 W C Temperatura wody zimnej θ 0 0 C Współczynnik korekcyjny ze względu na przerwy w użytkowaniu k R - 0,60 0,60 8 Liczba dni w roku t R dzień Roczne zapotrzebowanie na energię użytkową do przygotowania c.w.u. Q W,nd =V wi *A f *c W *ρ W *(θ W -θ 0 )*k R *t R /3600 kwh/rok , ,3 GJ/rok 487,6 390,1 10 Całkowita sprawność systemu przygotowania ciepłej wody użytkowej η W,tot uwzględniająca: - 0,417 0, Sprawność wytwarzania ciepła η W,g - 0,98 0,98 12 Sprawność przesyłu ciepłej wody η W,d - 0,50 0,50 13 Sprawność akumulacji ciepła η W,s - 0,85 0,85 14 Sprawność sezonowa wykorzystania η W,e - 1,00 1,00 15 Roczne zapotrzebowanie na energię końcową Q K,W kwh/rok , ,1 GJ/rok 1 169,2 935,4 16 Liczba jednostek odniesienia L (liczba użytkowników) osoby Średnie dobowe zapotrzebowanie na c.w.u. w budynku V dsred =V wi *A f m 3 /d 11,808 9, Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hsred =V dsred /16 m 3 /h 0,738 0, Współczynnik nierównomierności rozbioru ciepłej wody N h =9,32*L (-0,244) - 2,486 2, Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj =c W *p W *(θ CW -θ 0 )*10-3 GJ/m 3 0,189 0, Maksymalna moc cieplna q cw =V hsred *Q cwj *278*N h kw 96,4 77,1 22 Średnia moc cieplna q śr cw =q cw /N h kw 38,8 31,0 23 Roczne zużycie c.w.u. w budynku V cw =V dsred *365*k R m 3 /rok 2 585, ,67 24 Koszt przygotowania c.w.u. Q K,W *O z + q cw *O m *12 zł/rok , ,20 25 Koszt wody zimnej V cw *11,59 zł/m 3 zł/rok , ,89 26 Sumaryczny koszt roczny c.w.u. zł/rok , ,09 27 Średni koszt 1 m 3 c.w.u. zł/m 3 37,10 37,10 AUDYT ENERGETYCZNY W1 36

37 Wyniki komputerowych obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie wykonane przy pomocy programu Audytor OZC ZAŁĄCZNIK NR 5 Wariant mocy cieplnej [kw] Zapotrzebowanie ciepła Q H [GJ/a] Wariant 1 133,94 699,42 Wariant 2 134,75 704,99 Wariant 3 134,98 709,46 Wariant 4 135,42 711,49 Wariant 5 150,88 831,92 Wariant 6 200, ,53 stan istniejący 228, ,33 AUDYT ENERGETYCZNY W1 37

38 ZAŁĄCZNIK NR 6 Wydruk komputerowy z programu Audytor OZC dla stanu istniejącego oraz poszczególnych wariantów usprawnień termomodernizacyjnych AUDYT ENERGETYCZNY W1 38

39 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki KAROLINKA Stan przed termomodernizacją Miejscowość: Gliwice Adres: ul. Kujawska 8 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 3148,7 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 72,5 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 28,6 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1466,33 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 3149 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 465,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 129,4 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 183,4 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 50,9 kwh/(m 3 rok) Strona 39 Audytor OZC SANKOM Sp. z o.o.

40 Wyniki - Zestawienie strat energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie strat energii cieplnej Stropodach wentylowany 13,7 % Ściana zewnętrzna przy gruncie 0,8 % Ściana wewnętrzna 0 % Strop Podłoga w piwnicy 0,3 % Strop ciepło ciepło do góry Podłoga do dołu 0 % na 2,4 gruncie % 2,4 % Okno zewnętrzne 14,6 % Ściana zewnętrzna 29,2 % Drzwi zewnętrzne 0,3 % Drzwi wewnętrzne 0 % Ciepło na wentylację 36,2 % 0 % Drzwi wewnętrzne 0,3 % Drzwi zewnętrzne 14,6 % Okno zewnętrzne 2,4 % Podłoga na gruncie 0,3 % Podłoga w piwnicy 2,4 % Strop ciepło do dołu 0 % Strop ciepło do góry 13,7 % Stropodach wentylowany 0,8 % Ściana zewnętrzna przy gruncie 0 % Ściana wewnętrzna 29,2 % Ściana zewnętrzna 36,2 % Ciepło na wentylację Strona 40 Audytor OZC SANKOM Sp. z o.o.

41 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki KAROLINKA Stan po termomodernizacji - Wariant 1 Miejscowość: Gliwice Adres: ul. Kujawska 8 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 3148,7 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 42,5 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 16,8 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 699,42 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 3149 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 222,1 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 61,7 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 87,5 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 24,3 kwh/(m 3 rok) Strona 41 Audytor OZC SANKOM Sp. z o.o.

42 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki KAROLINKA Wariant 2 Miejscowość: Gliwice Adres: ul. Kujawska 8 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 3148,7 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 42,8 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 16,9 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 704,99 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 3149 m 2 Kubatura ogrzewana budynku V H : 7995,0 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 223,9 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 62,2 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 88,2 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 24,5 kwh/(m 3 rok) Strona 42 Audytor OZC SANKOM Sp. z o.o.

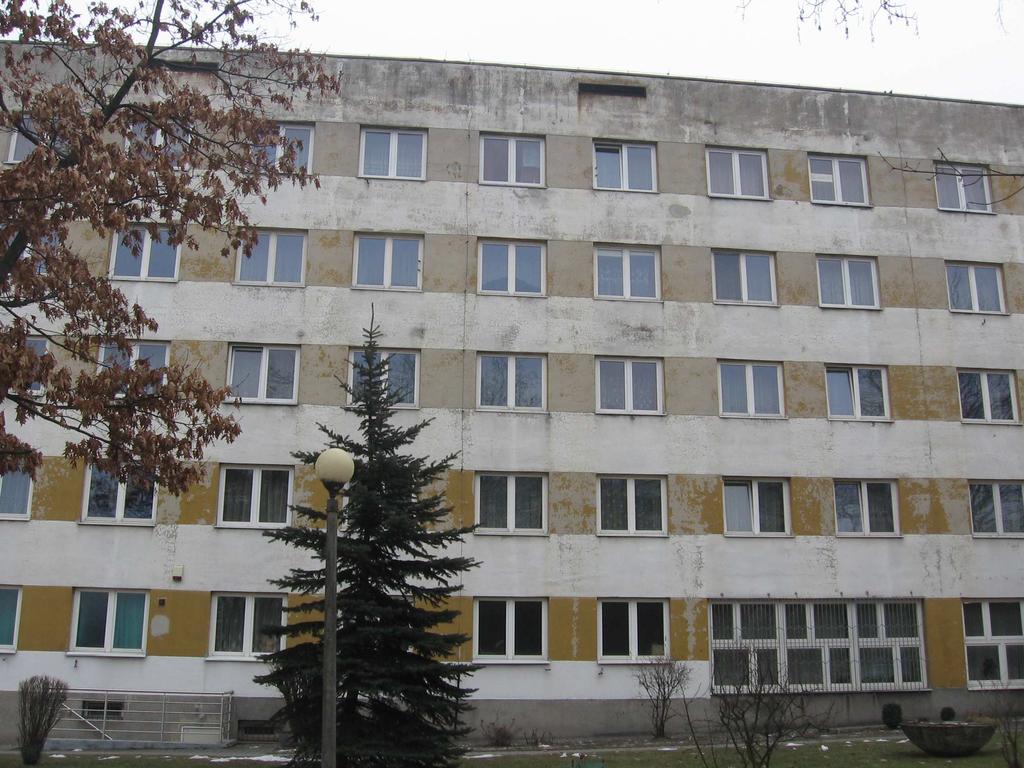

47 ZAŁĄCZNIK NR 7 Plan sytuacyjny, rzuty budynku, dokumentacja fotograficzna AUDYT ENERGETYCZNY W1 47
