1 rehau zagrzewa do boju ogrzewanie murawy stadionów Budownictwo Motoryzacja Przemysł

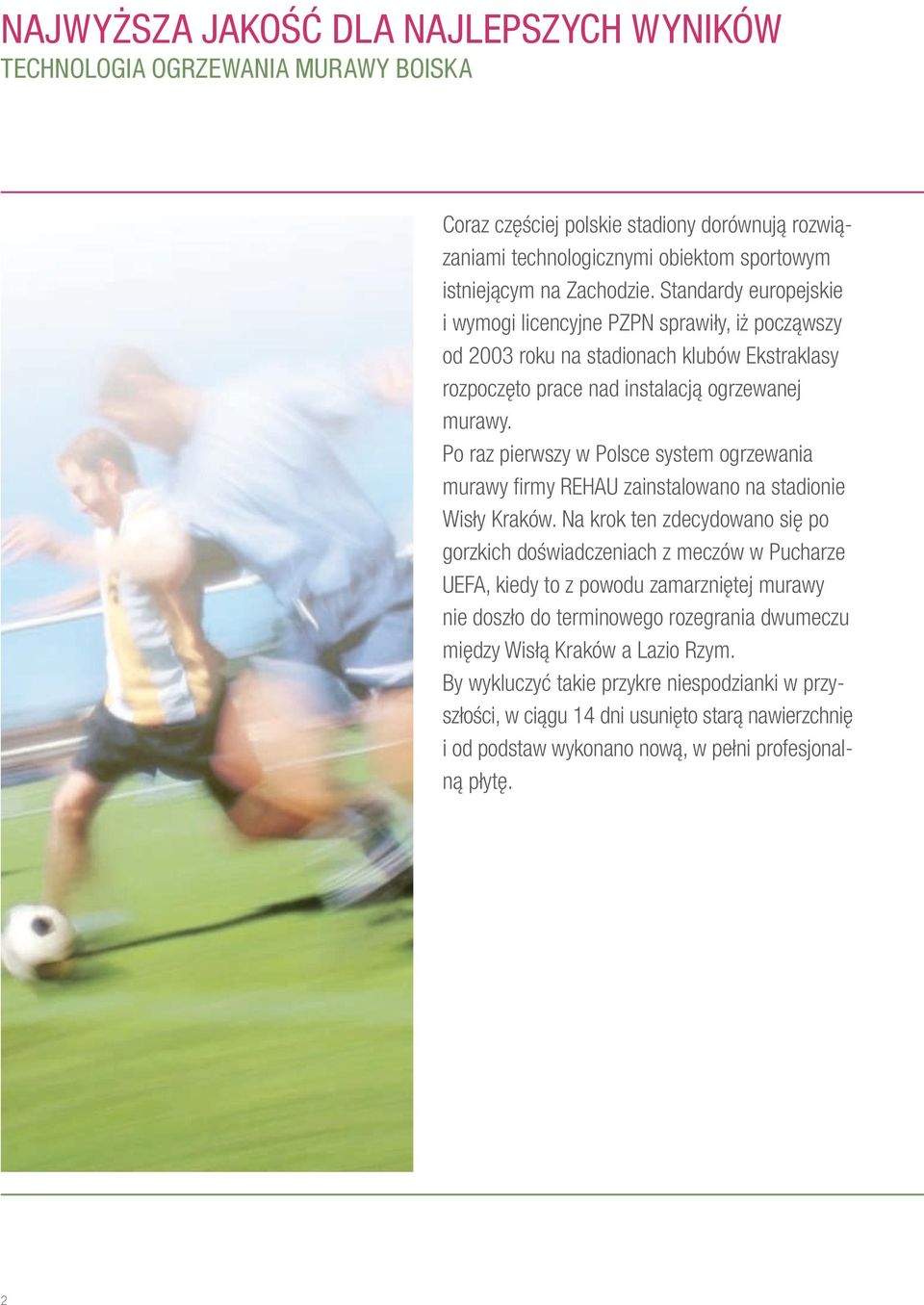

2 NAJWYŻSZA JAKOŚĆ DLA NAJLEPSZYCH WYNIKÓW TECHNOLOGIA OGRZEWANIA MURAWY BOISKA Coraz częściej polskie stadiony dorównują rozwiązaniami technologicznymi obiektom sportowym istniejącym na Zachodzie. Standardy europejskie i wymogi licencyjne PZPN sprawiły, iż począwszy od 2003 roku na stadionach klubów Ekstraklasy rozpoczęto prace nad instalacją ogrzewanej murawy. Po raz pierwszy w Polsce system ogrzewania murawy firmy REHAU zainstalowano na stadionie Wisły Kraków. Na krok ten zdecydowano się po gorzkich doświadczeniach z meczów w Pucharze UEFA, kiedy to z powodu zamarzniętej murawy nie doszło do terminowego rozegrania dwumeczu między Wisłą Kraków a Lazio Rzym. By wykluczyć takie przykre niespodzianki w przyszłości, w ciągu 14 dni usunięto starą nawierzchnię i od podstaw wykonano nową, w pełni profesjonalną płytę. 2

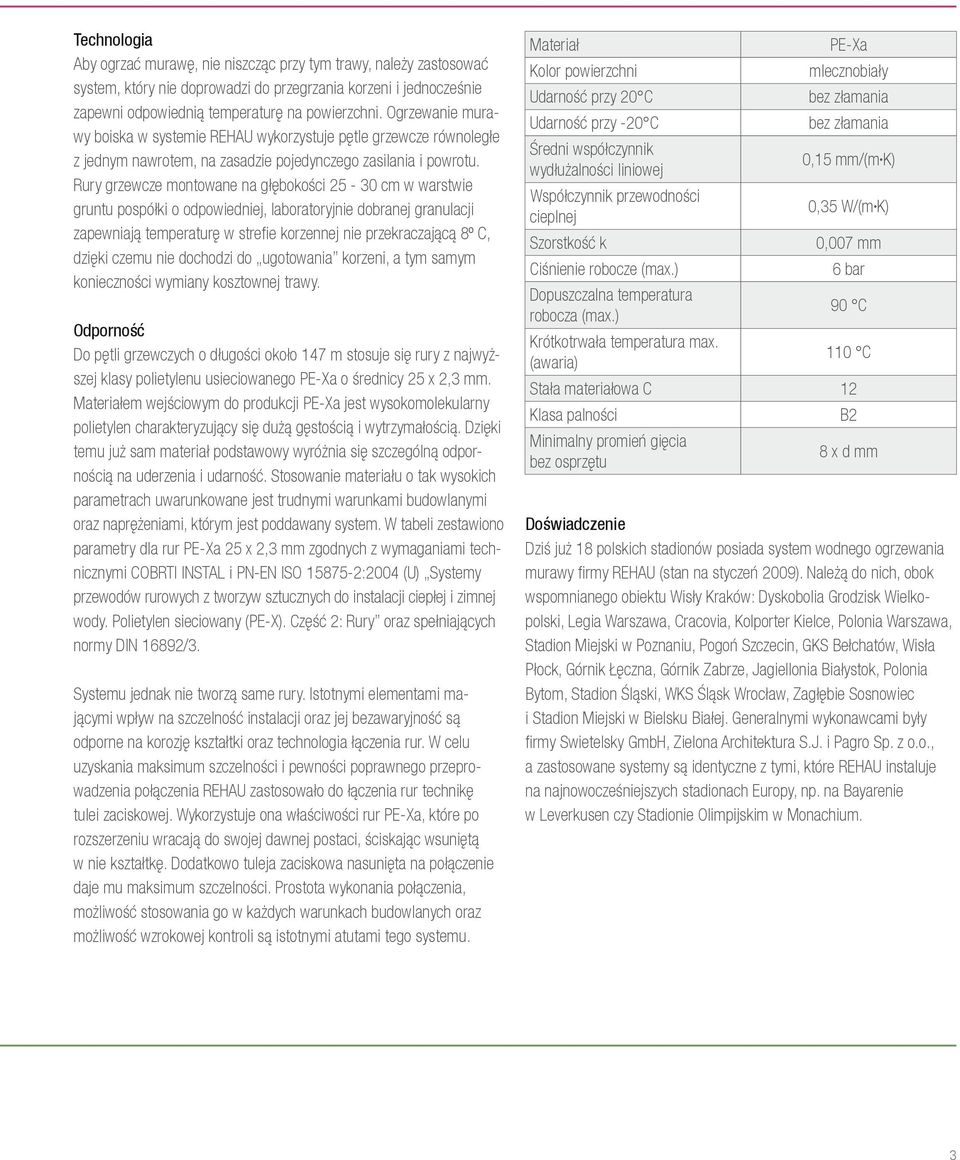

3 Technologia Aby ogrzać murawę, nie niszcząc przy tym trawy, należy zastosować system, który nie doprowadzi do przegrzania korzeni i jednocześnie zapewni odpowiednią temperaturę na powierzchni. Ogrzewanie murawy boiska w systemie REHAU wykorzystuje pętle grzewcze równoległe z jednym nawrotem, na zasadzie pojedynczego zasilania i powrotu. Rury grzewcze montowane na głębokości cm w warstwie gruntu pospółki o odpowiedniej, laboratoryjnie dobranej granulacji zapewniają temperaturę w strefie korzennej nie przekraczającą 8º C, dzięki czemu nie dochodzi do ugotowania korzeni, a tym samym konieczności wymiany kosztownej trawy. Odporność Do pętli grzewczych o długości około 147 m stosuje się rury z najwyższej klasy polietylenu usieciowanego PE-Xa o średnicy 25 x 2,3 mm. Materiałem wejściowym do produkcji PE-Xa jest wysokomolekularny polietylen charakteryzujący się dużą gęstością i wytrzymałością. Dzięki temu już sam materiał podstawowy wyróżnia się szczególną odpornością na uderzenia i udarność. Stosowanie materiału o tak wysokich parametrach uwarunkowane jest trudnymi warunkami budowlanymi oraz naprężeniami, którym jest poddawany system. W tabeli zestawiono parametry dla rur PE-Xa 25 x 2,3 mm zgodnych z wymaganiami technicznymi COBRTI INSTAL i PN-EN ISO :2004 (U) Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody. Polietylen sieciowany (PE-X). Część 2: Rury oraz spełniających normy DIN 16892/3. Systemu jednak nie tworzą same rury. Istotnymi elementami mającymi wpływ na szczelność instalacji oraz jej bezawaryjność są odporne na korozję kształtki oraz technologia łączenia rur. W celu uzyskania maksimum szczelności i pewności poprawnego przeprowadzenia połączenia REHAU zastosowało do łączenia rur technikę tulei zaciskowej. Wykorzystuje ona właściwości rur PE-Xa, które po rozszerzeniu wracają do swojej dawnej postaci, ściskając wsuniętą w nie kształtkę. Dodatkowo tuleja zaciskowa nasunięta na połączenie daje mu maksimum szczelności. Prostota wykonania połączenia, możliwość stosowania go w każdych warunkach budowlanych oraz możliwość wzrokowej kontroli są istotnymi atutami tego systemu. Materiał Kolor powierzchni Udarność przy 20 C Udarność przy -20 C PE-Xa mlecznobiały bez złamania bez złamania Średni współczynnik wydłużalności liniowej 0,15 mm/(m K) Współczynnik przewodności cieplnej 0,35 W/(m K) Szorstkość k 0,007 mm Ciśnienie robocze (max.) 6 bar Dopuszczalna temperatura robocza (max.) 90 C Krótkotrwała temperatura max. (awaria) 110 C Stała materiałowa C 12 Klasa palności B2 Minimalny promień gięcia bez osprzętu 8 x d mm Doświadczenie Dziś już 18 polskich stadionów posiada system wodnego ogrzewania murawy firmy REHAU (stan na styczeń 2009). Należą do nich, obok wspomnianego obiektu Wisły Kraków: Dyskobolia Grodzisk Wielkopolski, Legia Warszawa, Cracovia, Kolporter Kielce, Polonia Warszawa, Stadion Miejski w Poznaniu, Pogoń Szczecin, GKS Bełchatów, Wisła Płock, Górnik Łęczna, Górnik Zabrze, Jagiellonia Białystok, Polonia Bytom, Stadion Śląski, WKS Śląsk Wrocław, Zagłębie Sosnowiec i Stadion Miejski w Bielsku Białej. Generalnymi wykonawcami były firmy Swietelsky GmbH, Zielona Architektura S.J. i Pagro Sp. z o.o., a zastosowane systemy są identyczne z tymi, które REHAU instaluje na najnowocześniejszych stadionach Europy, np. na Bayarenie w Leverkusen czy Stadionie Olimpijskim w Monachium. 3

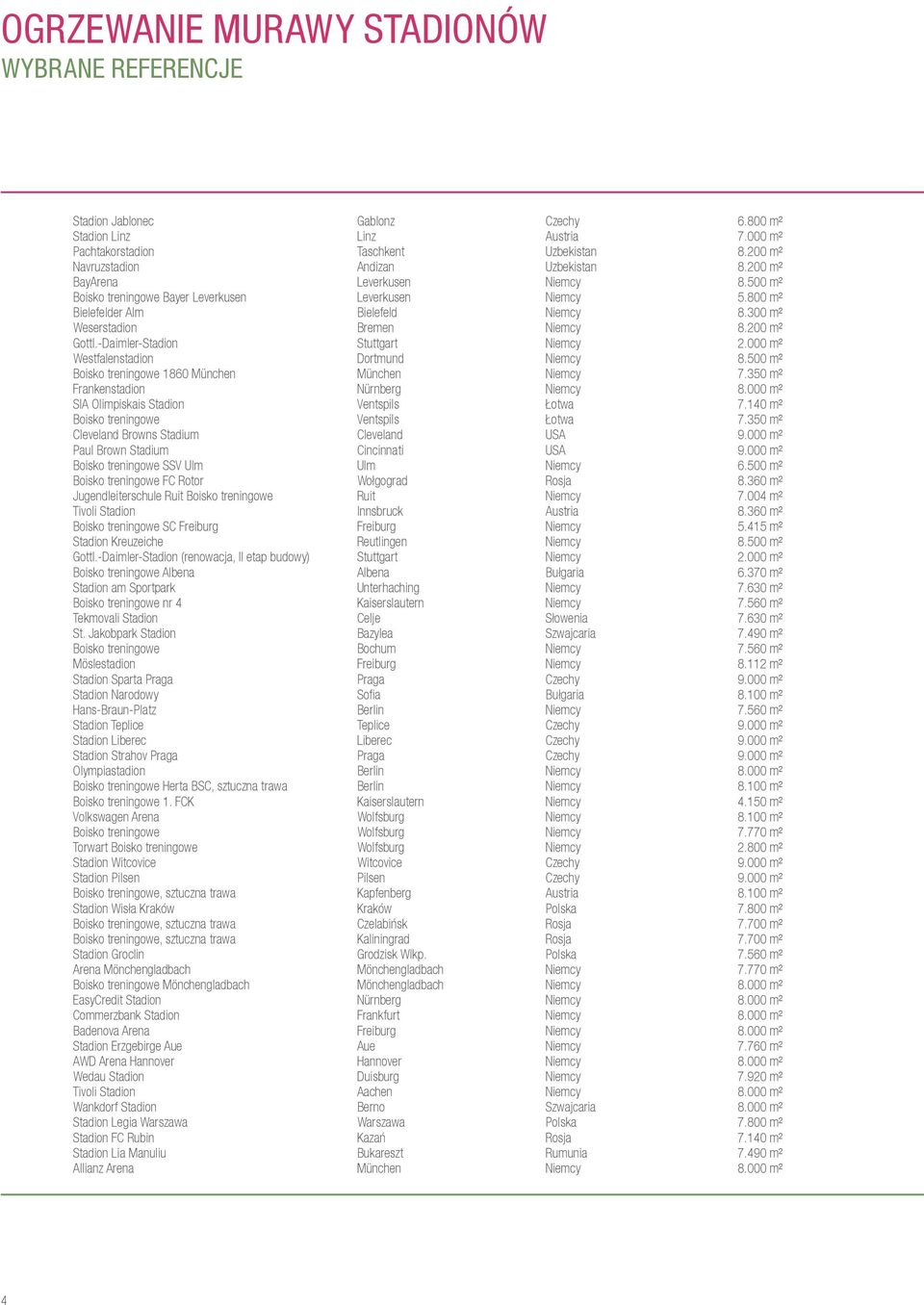

4 ogrzewanie murawy stadionów wybrane referencje Stadion Jablonec Gablonz Czechy m² Stadion Linz Linz Austria m² Pachtakorstadion Taschkent Uzbekistan m² Navruzstadion Andizan Uzbekistan m² BayArena Leverkusen Niemcy m² Boisko treningowe Bayer Leverkusen Leverkusen Niemcy m² Bielefelder Alm Bielefeld Niemcy m² Weserstadion Bremen Niemcy m² Gottl.-Daimler-Stadion Stuttgart Niemcy m² Westfalenstadion Dortmund Niemcy m² Boisko treningowe 1860 München München Niemcy m² Frankenstadion Nürnberg Niemcy m² SIA Olimpiskais Stadion Ventspils Łotwa m² Boisko treningowe Ventspils Łotwa m² Cleveland Browns Stadium Cleveland USA m² Paul Brown Stadium Cincinnati USA m² Boisko treningowe SSV Ulm Ulm Niemcy m² Boisko treningowe FC Rotor Wołgograd Rosja m² Jugendleiterschule Ruit Boisko treningowe Ruit Niemcy m² Tivoli Stadion Innsbruck Austria m² Boisko treningowe SC Freiburg Freiburg Niemcy m² Stadion Kreuzeiche Reutlingen Niemcy m² Gottl.-Daimler-Stadion (renowacja, II etap budowy) Stuttgart Niemcy m² Boisko treningowe Albena Albena Bułgaria m² Stadion am Sportpark Unterhaching Niemcy m² Boisko treningowe nr 4 Kaiserslautern Niemcy m² Tekmovali Stadion Celje Słowenia m² St. Jakobpark Stadion Bazylea Szwajcaria m² Boisko treningowe Bochum Niemcy m² Möslestadion Freiburg Niemcy m² Stadion Sparta Praga Praga Czechy m² Stadion Narodowy Sofia Bułgaria m² Hans-Braun-Platz Berlin Niemcy m² Stadion Teplice Teplice Czechy m² Stadion Liberec Liberec Czechy m² Stadion Strahov Praga Praga Czechy m² Olympiastadion Berlin Niemcy m² Boisko treningowe Herta BSC, sztuczna trawa Berlin Niemcy m² Boisko treningowe 1. FCK Kaiserslautern Niemcy m² Volkswagen Arena Wolfsburg Niemcy m² Boisko treningowe Wolfsburg Niemcy m² Torwart Boisko treningowe Wolfsburg Niemcy m² Stadion Witcovice Witcovice Czechy m² Stadion Pilsen Pilsen Czechy m² Boisko treningowe, sztuczna trawa Kapfenberg Austria m² Stadion Wisła Kraków Kraków Polska m² Boisko treningowe, sztuczna trawa Czelabińsk Rosja m² Boisko treningowe, sztuczna trawa Kaliningrad Rosja m² Stadion Groclin Grodzisk Wlkp. Polska m² Arena Mönchengladbach Mönchengladbach Niemcy m² Boisko treningowe Mönchengladbach Mönchengladbach Niemcy m² EasyCredit Stadion Nürnberg Niemcy m² Commerzbank Stadion Frankfurt Niemcy m² Badenova Arena Freiburg Niemcy m² Stadion Erzgebirge Aue Aue Niemcy m² AWD Arena Hannover Hannover Niemcy m² Wedau Stadion Duisburg Niemcy m² Tivoli Stadion Aachen Niemcy m² Wankdorf Stadion Berno Szwajcaria m² Stadion Legia Warszawa Warszawa Polska m² Stadion FC Rubin Kazań Rosja m² Stadion Lia Manuliu Bukareszt Rumunia m² Allianz Arena München Niemcy m² 4

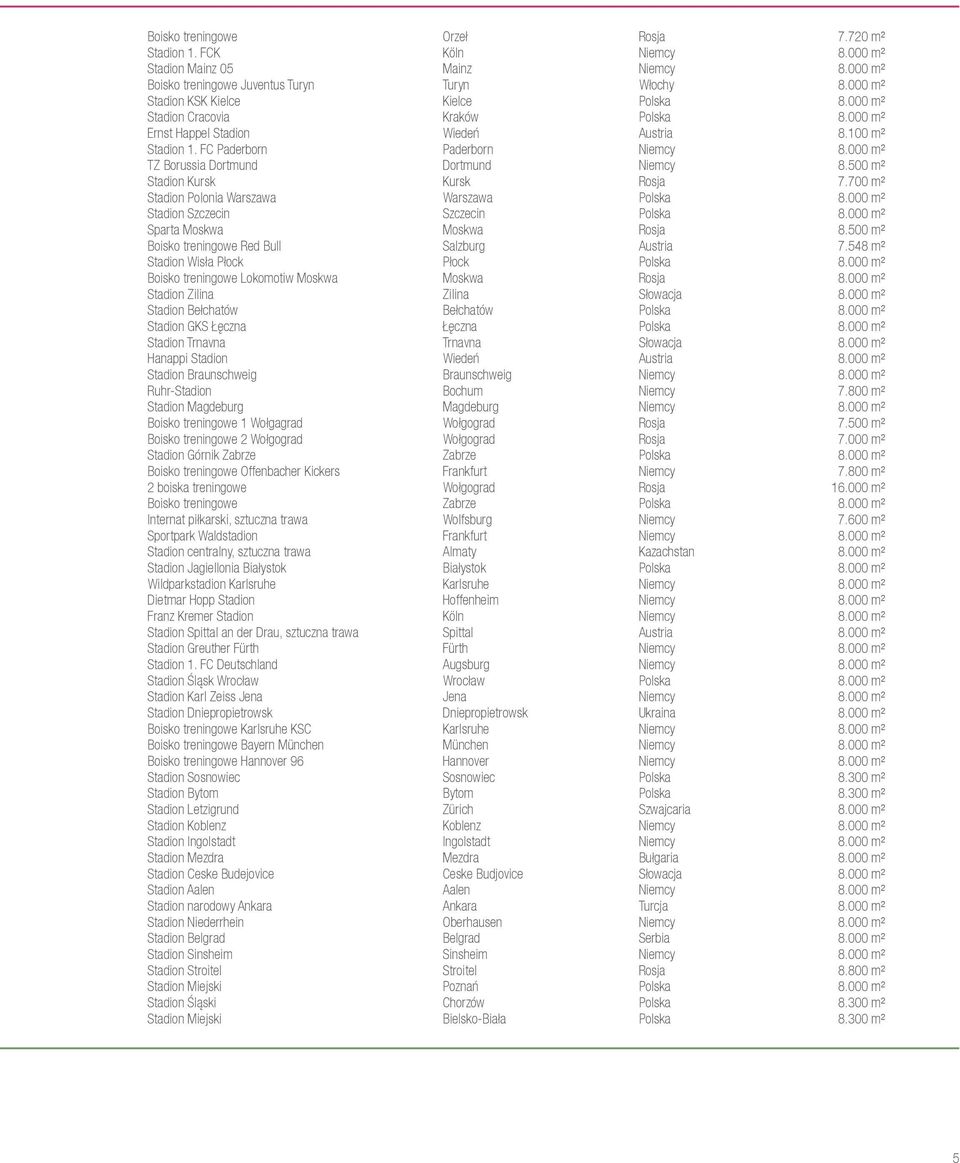

5 Boisko treningowe Orzeł Rosja m² Stadion 1. FCK Köln Niemcy m² Stadion Mainz 05 Mainz Niemcy m² Boisko treningowe Juventus Turyn Turyn Włochy m² Stadion KSK Kielce Kielce Polska m² Stadion Cracovia Kraków Polska m² Ernst Happel Stadion Wiedeń Austria m² Stadion 1. FC Paderborn Paderborn Niemcy m² TZ Borussia Dortmund Dortmund Niemcy m² Stadion Kursk Kursk Rosja m² Stadion Polonia Warszawa Warszawa Polska m² Stadion Szczecin Szczecin Polska m² Sparta Moskwa Moskwa Rosja m² Boisko treningowe Red Bull Salzburg Austria m² Stadion Wisła Płock Płock Polska m² Boisko treningowe Lokomotiw Moskwa Moskwa Rosja m² Stadion Zilina Zilina Słowacja m² Stadion Bełchatów Bełchatów Polska m² Stadion GKS Łęczna Łęczna Polska m² Stadion Trnavna Trnavna Słowacja m² Hanappi Stadion Wiedeń Austria m² Stadion Braunschweig Braunschweig Niemcy m² Ruhr-Stadion Bochum Niemcy m² Stadion Magdeburg Magdeburg Niemcy m² Boisko treningowe 1 Wołgagrad Wołgograd Rosja m² Boisko treningowe 2 Wołgograd Wołgograd Rosja m² Stadion Górnik Zabrze Zabrze Polska m² Boisko treningowe Offenbacher Kickers Frankfurt Niemcy m² 2 boiska treningowe Wołgograd Rosja m² Boisko treningowe Zabrze Polska m² Internat piłkarski, sztuczna trawa Wolfsburg Niemcy m² Sportpark Waldstadion Frankfurt Niemcy m² Stadion centralny, sztuczna trawa Almaty Kazachstan m² Stadion Jagiellonia Białystok Białystok Polska m² Wildparkstadion Karlsruhe Karlsruhe Niemcy m² Dietmar Hopp Stadion Hoffenheim Niemcy m² Franz Kremer Stadion Köln Niemcy m² Stadion Spittal an der Drau, sztuczna trawa Spittal Austria m² Stadion Greuther Fürth Fürth Niemcy m² Stadion 1. FC Deutschland Augsburg Niemcy m² Stadion Śląsk Wrocław Wrocław Polska m² Stadion Karl Zeiss Jena Jena Niemcy m² Stadion Dniepropietrowsk Dniepropietrowsk Ukraina m² Boisko treningowe Karlsruhe KSC Karlsruhe Niemcy m² Boisko treningowe Bayern München München Niemcy m² Boisko treningowe Hannover 96 Hannover Niemcy m² Stadion Sosnowiec Sosnowiec Polska m² Stadion Bytom Bytom Polska m² Stadion Letzigrund Zürich Szwajcaria m² Stadion Koblenz Koblenz Niemcy m² Stadion Ingolstadt Ingolstadt Niemcy m² Stadion Mezdra Mezdra Bułgaria m² Stadion Ceske Budejovice Ceske Budjovice Słowacja m² Stadion Aalen Aalen Niemcy m² Stadion narodowy Ankara Ankara Turcja m² Stadion Niederrhein Oberhausen Niemcy m² Stadion Belgrad Belgrad Serbia m² Stadion Sinsheim Sinsheim Niemcy m² Stadion Stroitel Stroitel Rosja m² Stadion Miejski Poznań Polska m² Stadion Śląski Chorzów Polska m² Stadion Miejski Bielsko-Biała Polska m² 5

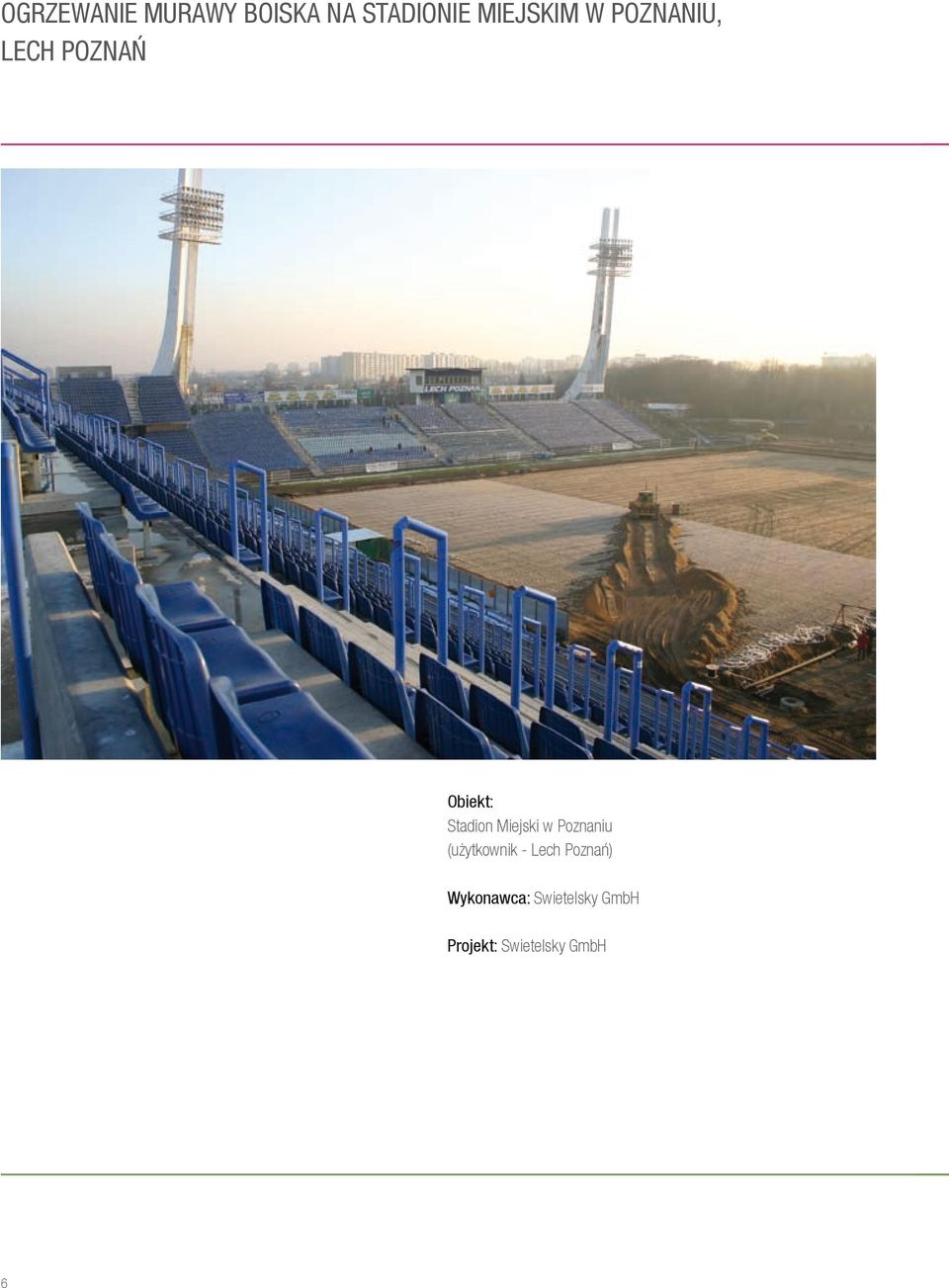

6 ogrzewanie murawy boiska na stadionie miejskim w poznaniu, Lech poznań Obiekt: Stadion Miejski w Poznaniu (użytkownik - Lech Poznań) Wykonawca: Swietelsky GmbH Projekt: Swietelsky GmbH 6

7 Zakres prac: - Prace ziemne na powierzchni ok m 2 - Ułożenie drenażu ssąco-zbierającego RAUDRIL - Wykonanie nawodnienia murawy za pomocą rur ciśnieniowych RAU-PE DN 63 - Zasilanie murawy wykonane w układzie Tichelmanna z rur preizolowanych DN Montaż 27 km rur grzewczych RAUTHERM z PE-Xa - Ułożenie 1ha trawy w rolkach Ciekawostki i liczby: - Początek realizacji: Rozruch: Czas wykonywania robót: 20 dni - Docelowa pojemność stadionu: 41 tys. miejsc - Miejsc na parkingu ok Oświetlenie 1960 lx - Wymiary boiska 105 x 68 m 7

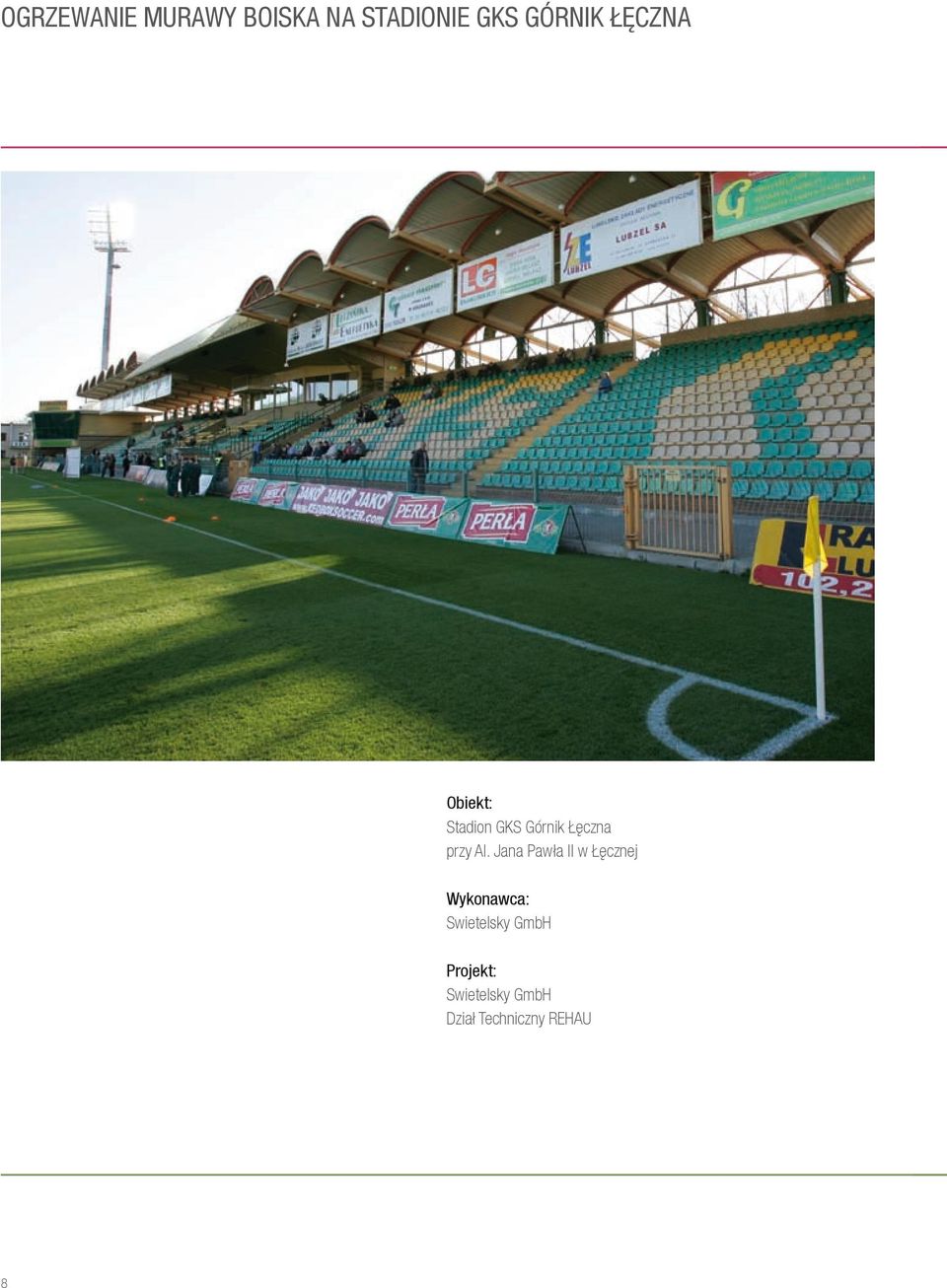

8 Ogrzewanie murawy boiska na stadionie GKS Górnik Łęczna Obiekt: Stadion GKS Górnik Łęczna przy Al. Jana Pawła II w Łęcznej Wykonawca: Swietelsky GmbH Projekt: Swietelsky GmbH Dział Techniczny REHAU 8

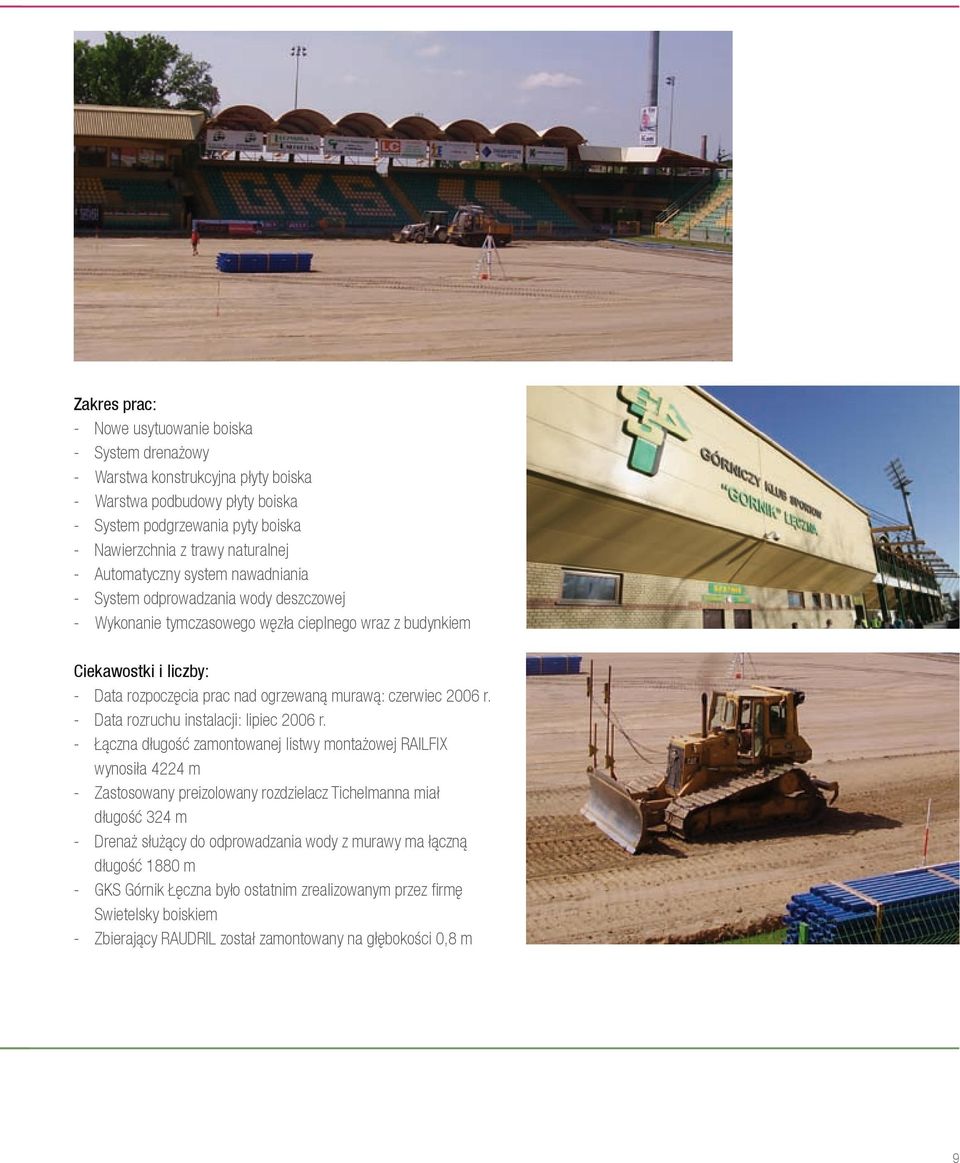

9 Zakres prac: - Nowe usytuowanie boiska - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - System podgrzewania pyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzania wody deszczowej - Wykonanie tymczasowego węzła cieplnego wraz z budynkiem Ciekawostki i liczby: - Data rozpoczęcia prac nad ogrzewaną murawą: czerwiec 2006 r. - Data rozruchu instalacji: lipiec 2006 r. - Łączna długość zamontowanej listwy montażowej RAILFIX wynosiła 4224 m - Zastosowany preizolowany rozdzielacz Tichelmanna miał długość 324 m - Drenaż służący do odprowadzania wody z murawy ma łączną długość 1880 m - GKS Górnik Łęczna było ostatnim zrealizowanym przez firmę Swietelsky boiskiem - Zbierający RAUDRIL został zamontowany na głębokości 0,8 m 9

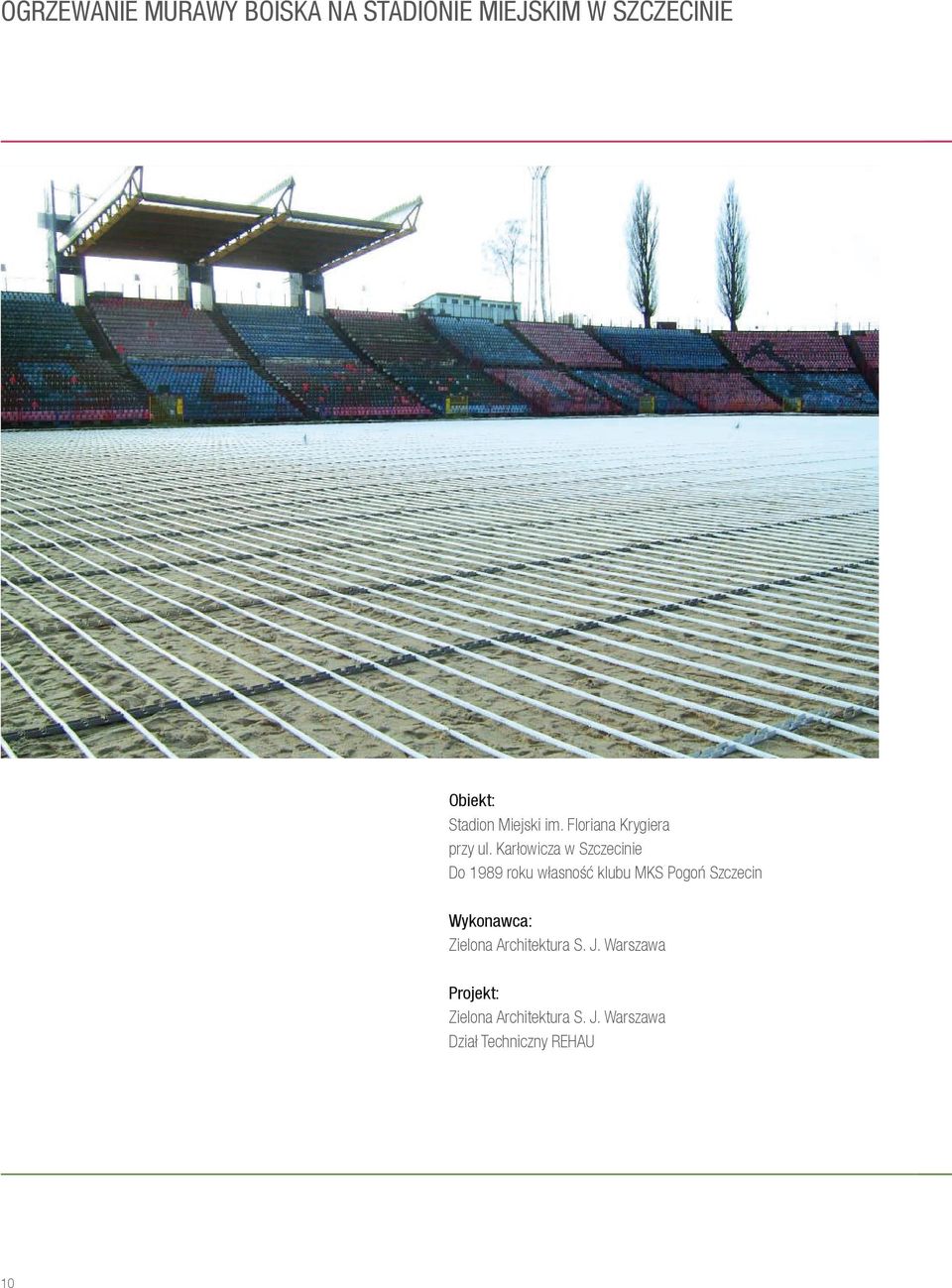

10 Ogrzewanie murawy boiska na stadionie miejskim w szczecinie Obiekt: Stadion Miejski im. Floriana Krygiera przy ul. Karłowicza w Szczecinie Do 1989 roku własność klubu MKS Pogoń Szczecin Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 10

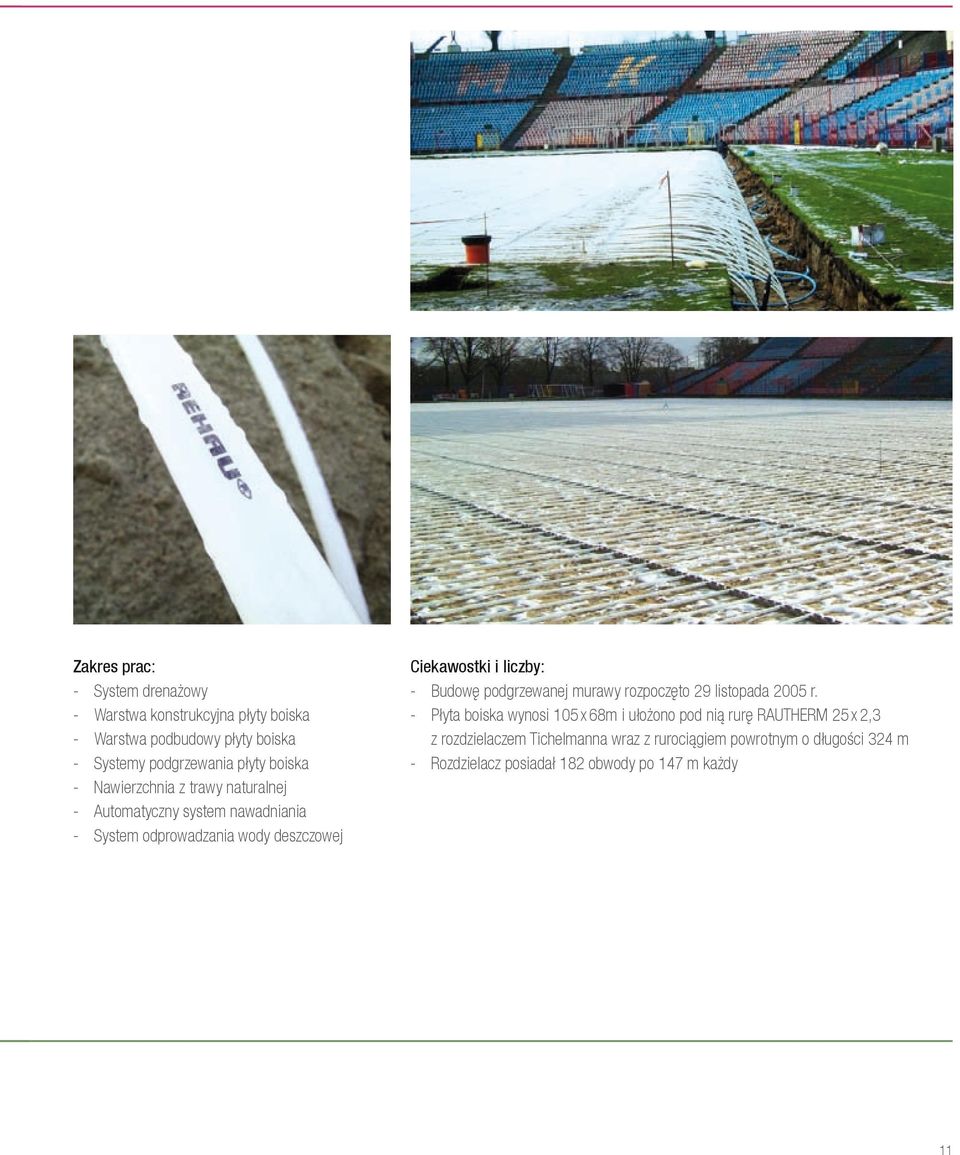

11 Zakres prac: - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - Systemy podgrzewania płyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzania wody deszczowej Ciekawostki i liczby: - Budowę podgrzewanej murawy rozpoczęto 29 listopada 2005 r. - Płyta boiska wynosi 105 x 68m i ułożono pod nią rurę RAUTHERM 25 x 2,3 z rozdzielaczem Tichelmanna wraz z rurociągiem powrotnym o długości 324 m - Rozdzielacz posiadał 182 obwody po 147 m każdy 11

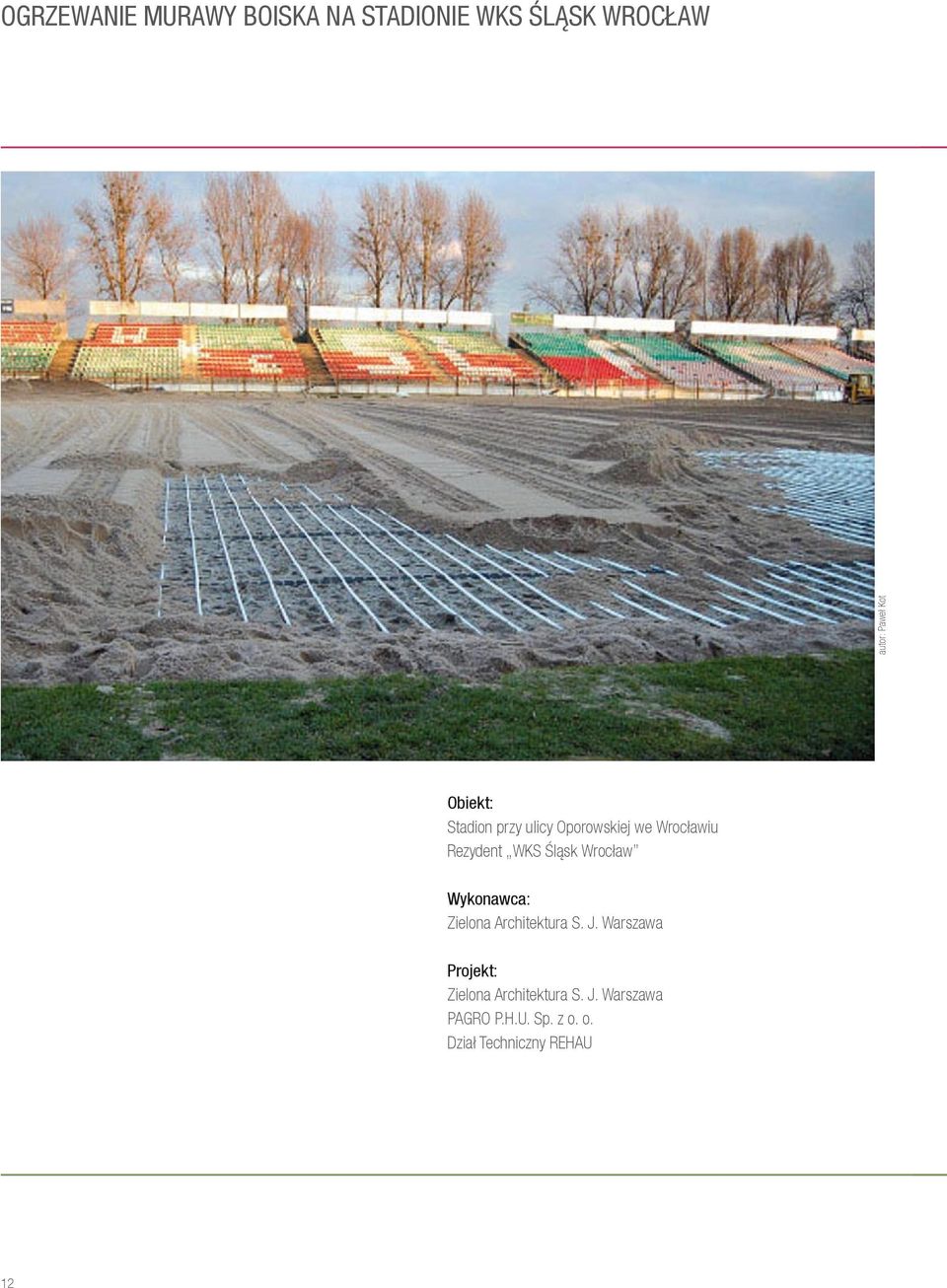

12 Ogrzewanie murawy boiska na stadionie wks śląsk wrocław autor: Paweł Kot Obiekt: Stadion przy ulicy Oporowskiej we Wrocławiu Rezydent WKS Śląsk Wrocław Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa PAGRO P.H.U. Sp. z o. o. Dział Techniczny REHAU 12

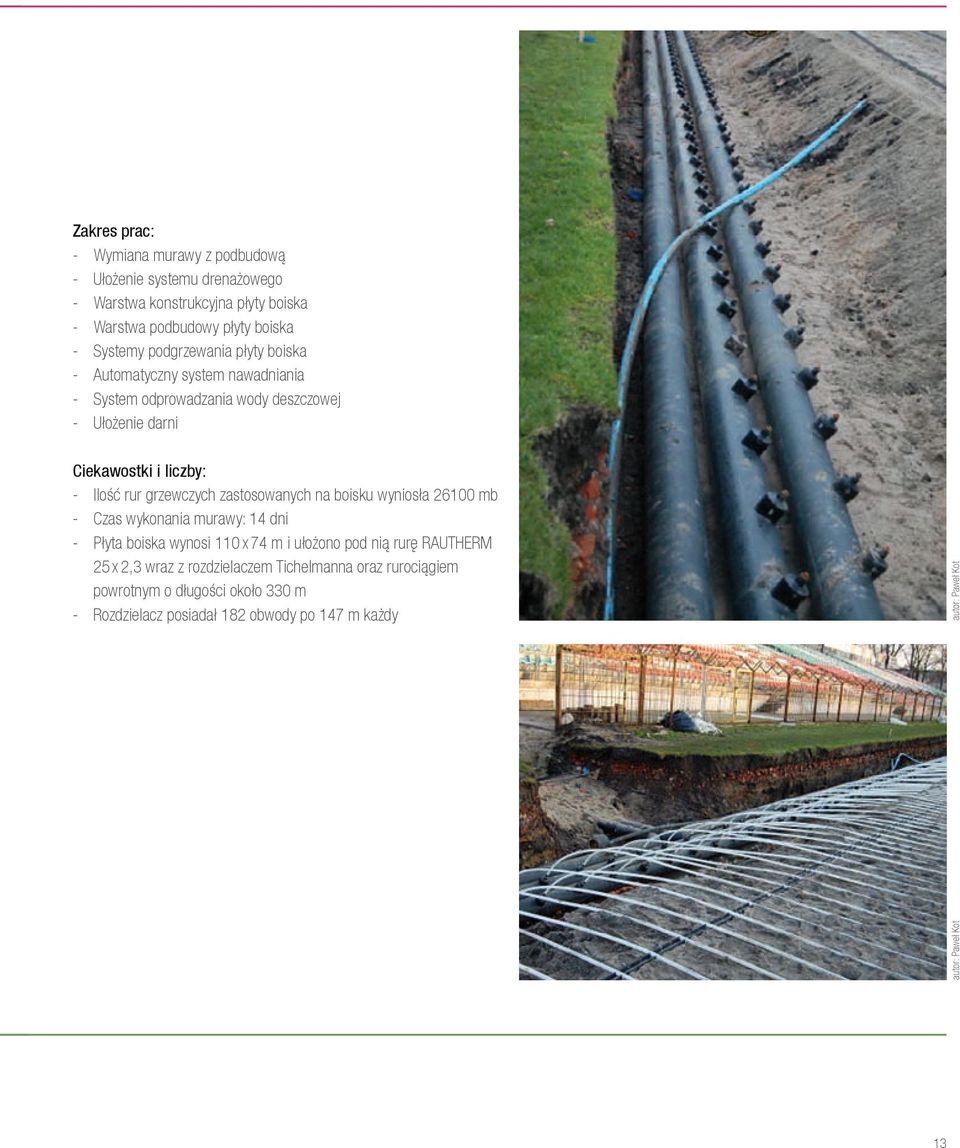

13 Zakres prac: - Wymiana murawy z podbudową - Ułożenie systemu drenażowego - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - Systemy podgrzewania płyty boiska - Automatyczny system nawadniania - System odprowadzania wody deszczowej - Ułożenie darni Ciekawostki i liczby: - Ilość rur grzewczych zastosowanych na boisku wyniosła mb - Czas wykonania murawy: 14 dni - Płyta boiska wynosi 110 x 74 m i ułożono pod nią rurę RAUTHERM 25 x 2,3 wraz z rozdzielaczem Tichelmanna oraz rurociągiem powrotnym o długości około 330 m - Rozdzielacz posiadał 182 obwody po 147 m każdy autor: Paweł Kot autor: Paweł Kot 13

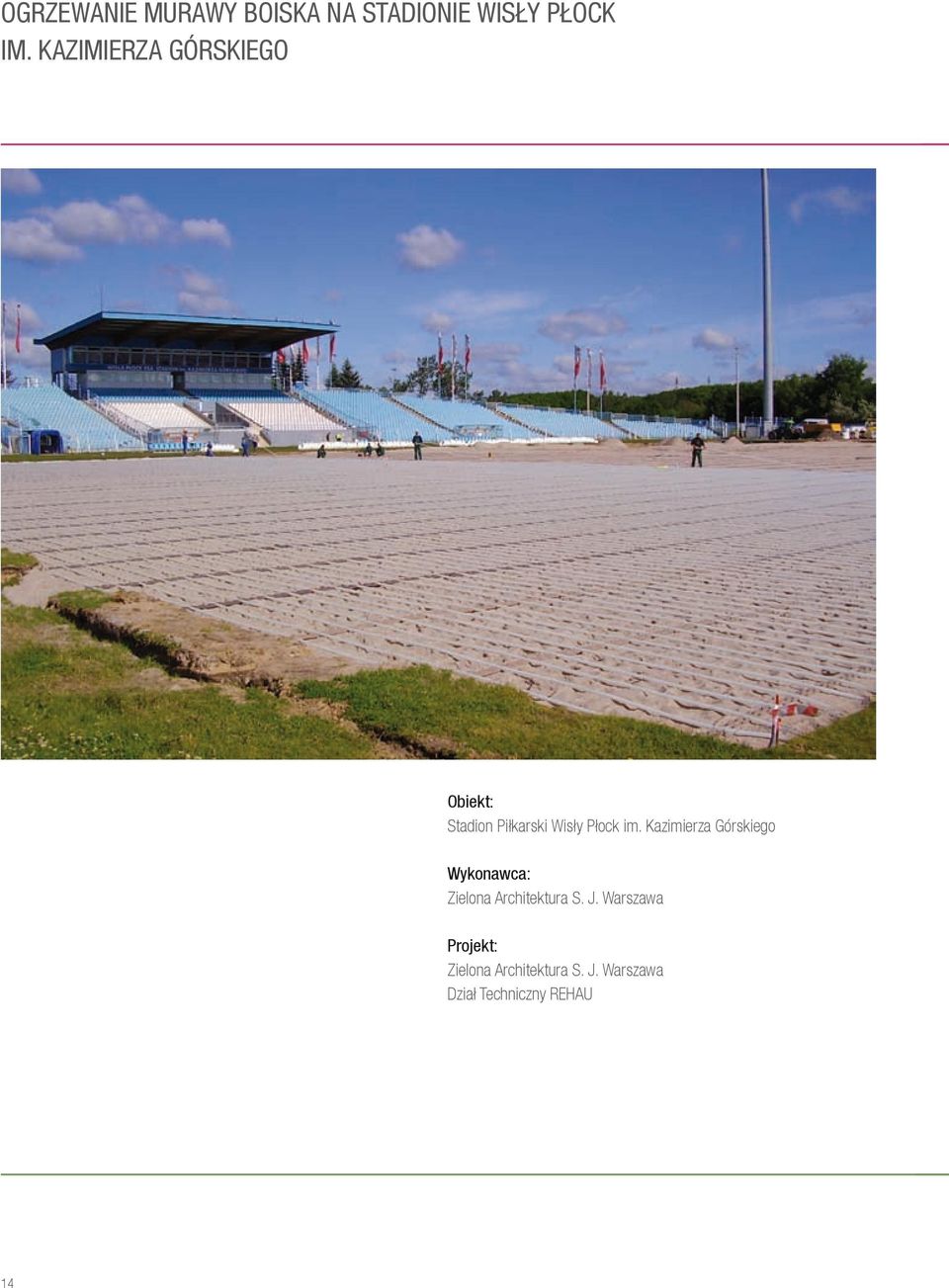

14 Ogrzewanie murawy boiska na stadionie wisły płock im. kazimierza górskiego Obiekt: Stadion Piłkarski Wisły Płock im. Kazimierza Górskiego Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 14

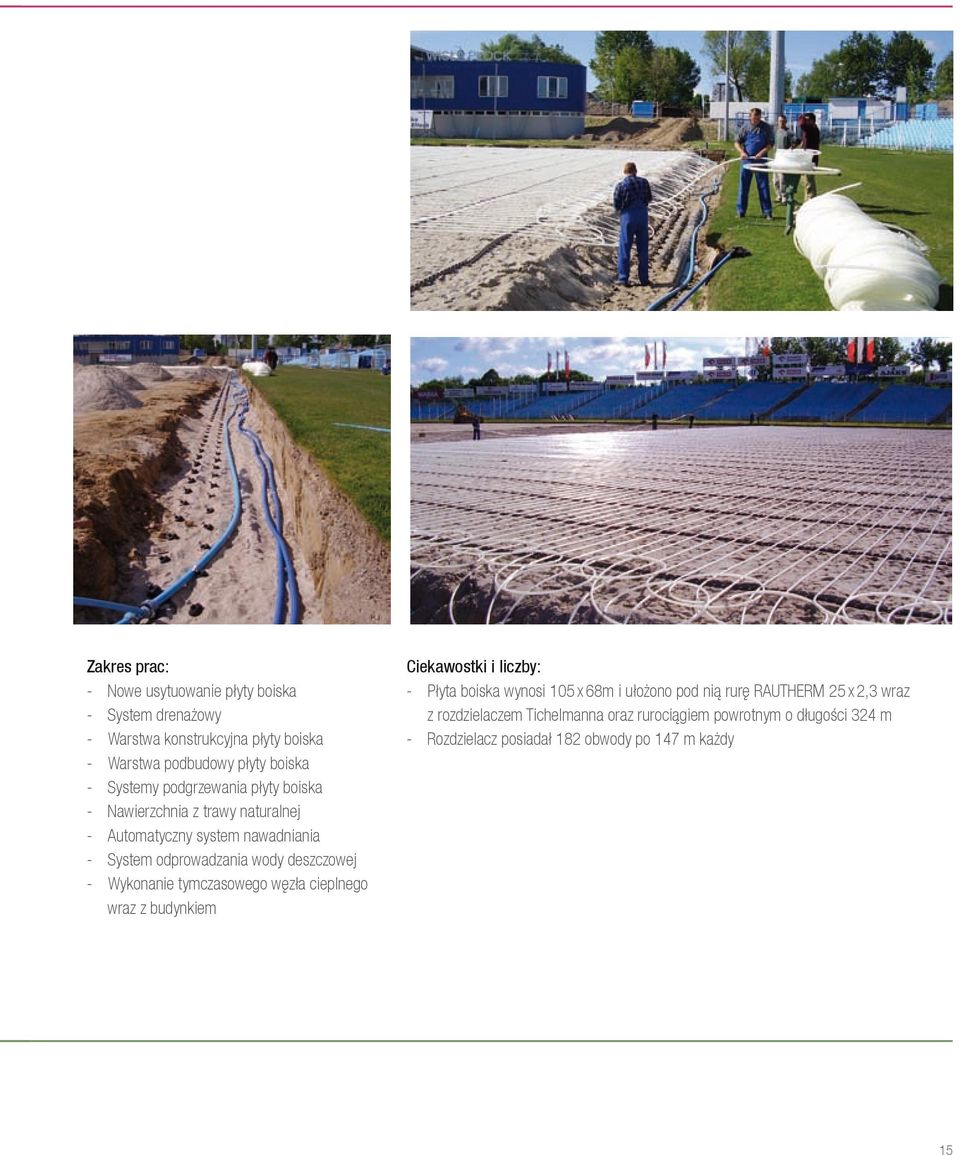

15 Zakres prac: - Nowe usytuowanie płyty boiska - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - Systemy podgrzewania płyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzania wody deszczowej - Wykonanie tymczasowego węzła cieplnego wraz z budynkiem Ciekawostki i liczby: - Płyta boiska wynosi 105 x 68m i ułożono pod nią rurę RAUTHERM 25 x 2,3 wraz z rozdzielaczem Tichelmanna oraz rurociągiem powrotnym o długości 324 m - Rozdzielacz posiadał 182 obwody po 147 m każdy 15

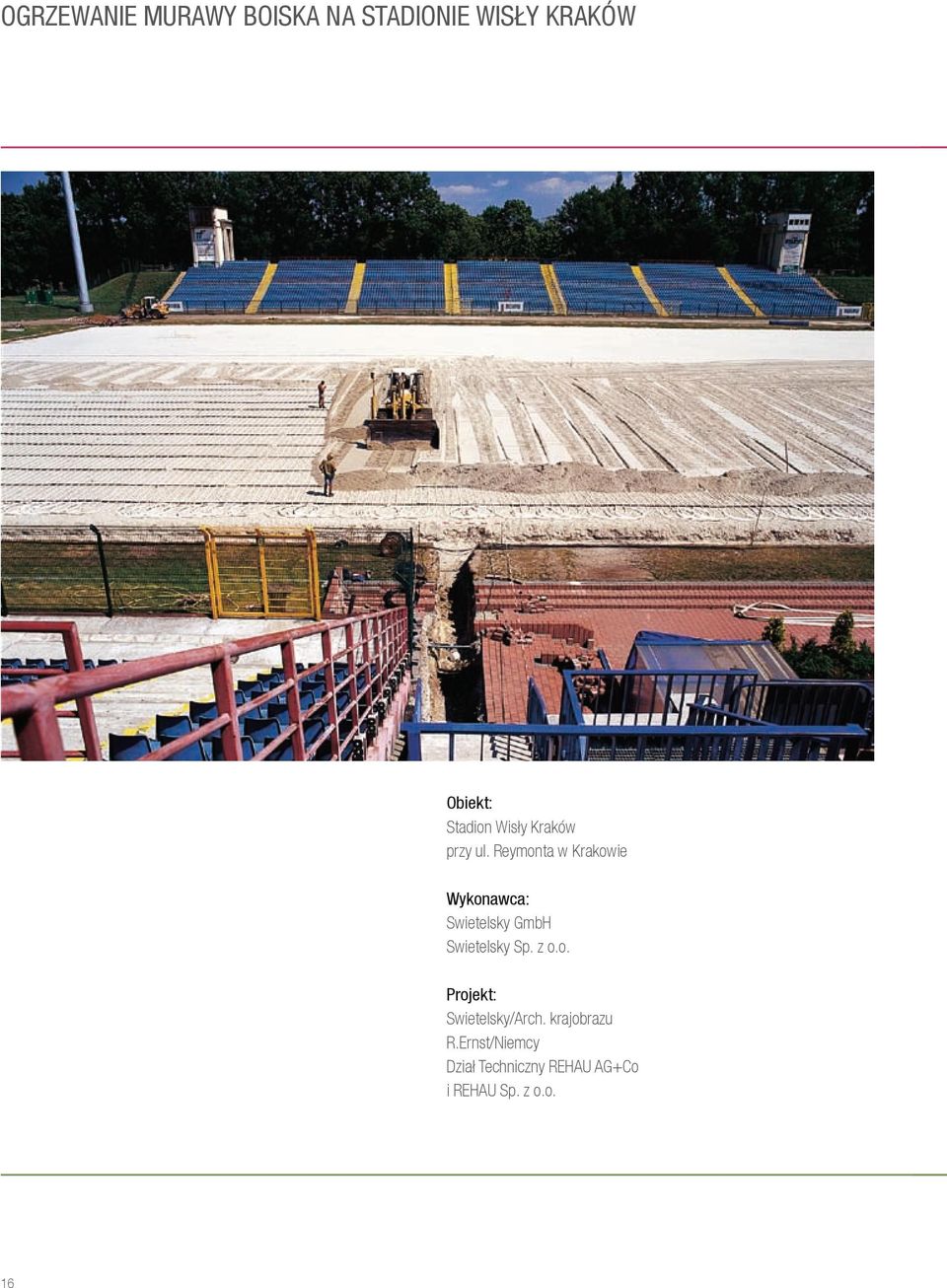

16 Ogrzewanie murawy boiska na stadionie wisły kraków Obiekt: Stadion Wisły Kraków przy ul. Reymonta w Krakowie Wykonawca: Swietelsky GmbH Swietelsky Sp. z o.o. Projekt: Swietelsky/Arch. krajobrazu R.Ernst/Niemcy Dział Techniczny REHAU AG+Co i REHAU Sp. z o.o. 16

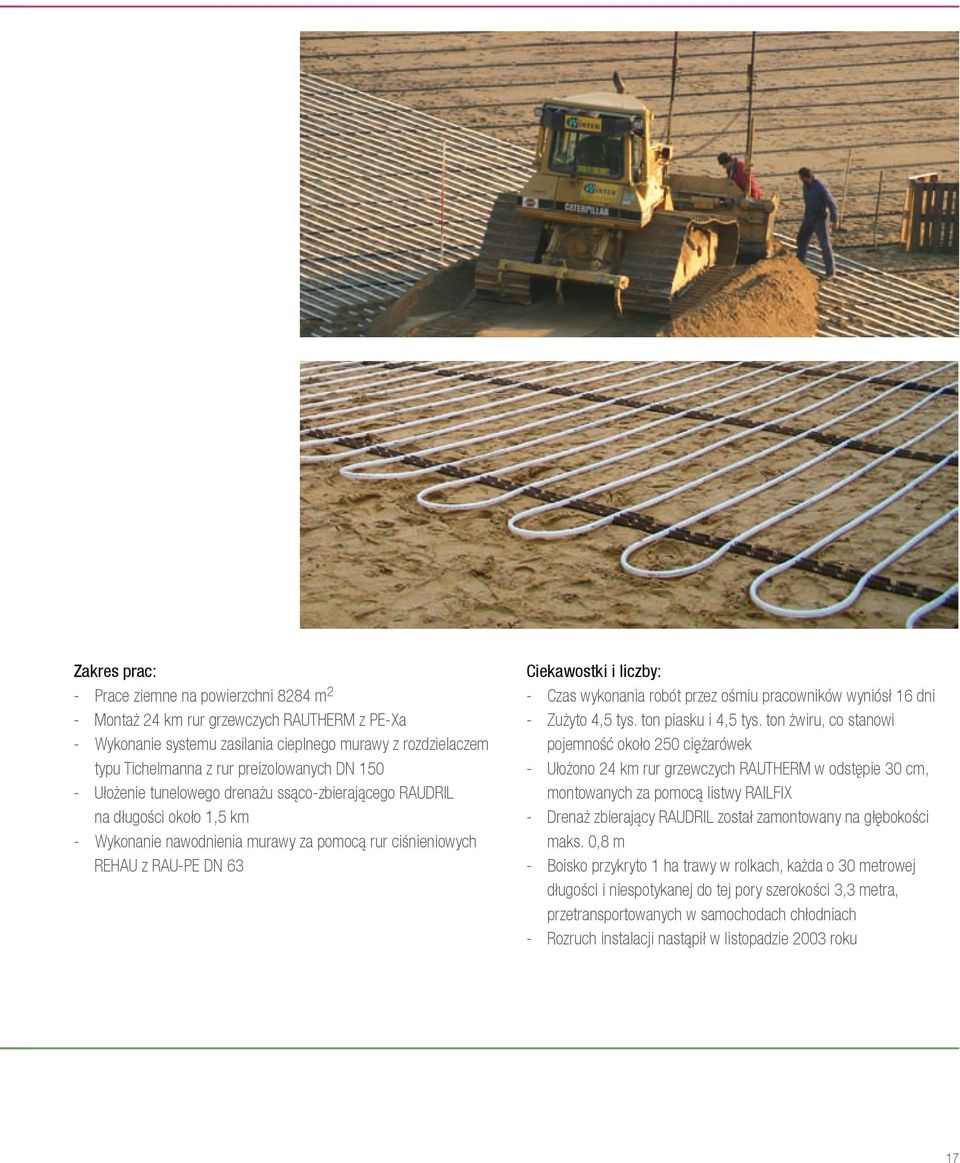

17 Zakres prac: - Prace ziemne na powierzchni 8284 m 2 - Montaż 24 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielaczem typu Tichelmanna z rur preizolowanych DN Ułożenie tunelowego drenażu ssąco-zbierającego RAUDRIL na długości około 1,5 km - Wykonanie nawodnienia murawy za pomocą rur ciśnieniowych REHAU z RAU-PE DN 63 Ciekawostki i liczby: - Czas wykonania robót przez ośmiu pracowników wyniósł 16 dni - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Ułożono 24 km rur grzewczych RAUTHERM w odstępie 30 cm, montowanych za pomocą listwy RAILFIX - Drenaż zbierający RAUDRIL został zamontowany na głębokości maks. 0,8 m - Boisko przykryto 1 ha trawy w rolkach, każda o 30 metrowej długości i niespotykanej do tej pory szerokości 3,3 metra, przetransportowanych w samochodach chłodniach - Rozruch instalacji nastąpił w listopadzie 2003 roku 17

18 Ogrzewanie murawy boiska na stadionie GKS bełchatów Obiekt: Stadion GKS Bełchatów przy ul. Sportowej w Bełchatowie Wykonawca: Swietelsky GmbH Projekt: Swietelsky GmbH Dział Techniczny REHAU 18

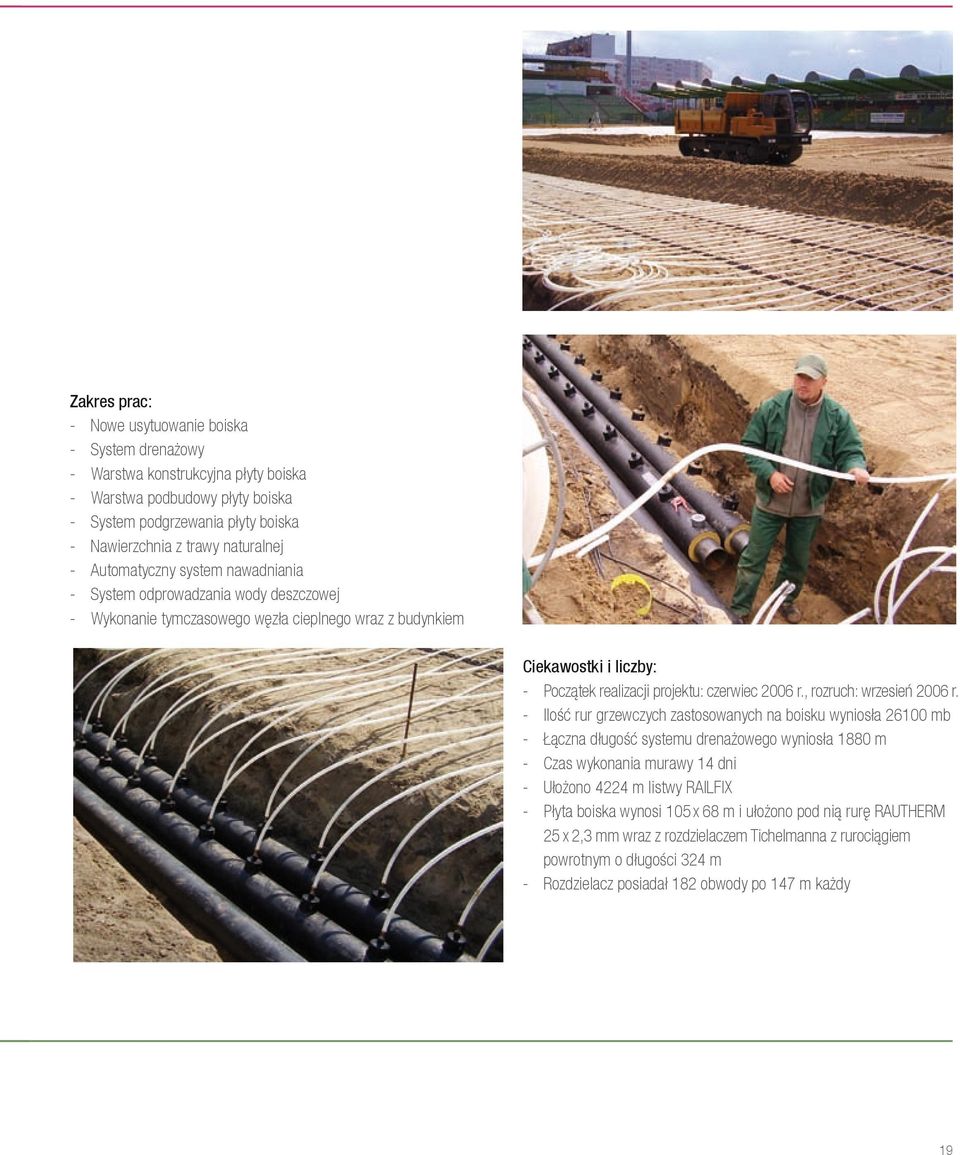

19 Zakres prac: - Nowe usytuowanie boiska - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - System podgrzewania płyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzania wody deszczowej - Wykonanie tymczasowego węzła cieplnego wraz z budynkiem Ciekawostki i liczby: - Początek realizacji projektu: czerwiec 2006 r., rozruch: wrzesień 2006 r. - Ilość rur grzewczych zastosowanych na boisku wyniosła mb - Łączna długość systemu drenażowego wyniosła 1880 m - Czas wykonania murawy 14 dni - Ułożono 4224 m listwy RAILFIX - Płyta boiska wynosi 105 x 68 m i ułożono pod nią rurę RAUTHERM 25 x 2,3 mm wraz z rozdzielaczem Tichelmanna z rurociągiem powrotnym o długości 324 m - Rozdzielacz posiadał 182 obwody po 147 m każdy 19

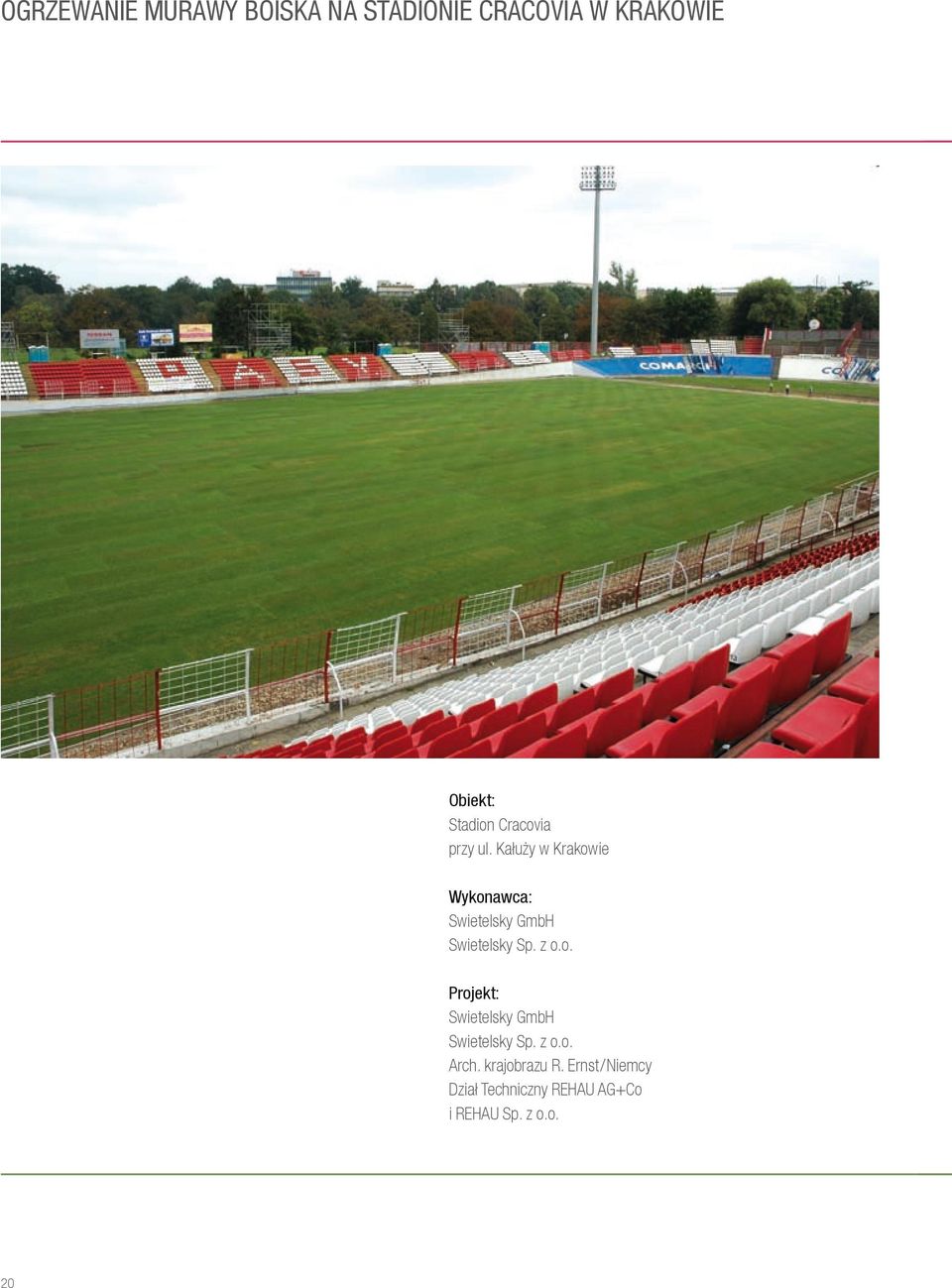

20 Ogrzewanie murawy boiska na stadionie Cracovia w Krakowie Obiekt: Stadion Cracovia przy ul. Kałuży w Krakowie Wykonawca: Swietelsky GmbH Swietelsky Sp. z o.o. Projekt: Swietelsky GmbH Swietelsky Sp. z o.o. Arch. krajobrazu R. Ernst / Niemcy Dział Techniczny REHAU AG+Co i REHAU Sp. z o.o. 20

21 Zakres prac: - Prace ziemne na powierzchni około m 2 - Montaż 26 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie rozdzielacza w układzie Tichelmanna dla obwodów grzewczych boiska - Wykonanie rurociągów przyłącza, przejście przez istniejące trybuny ziemne - Ułożenie tunelowego drenażu ssąco-zbierającego RAUDRIL - Montaż instalacji nawodnienia murawy za pomocą rur ciśnieniowych REHAU z RAU-PE DN 63 Ciekawostki i liczby: - Czas wykonywania robót: 16 dni - Ułożono 26 km rur grzewczych RAUTHERM o średnicy 25 x 2,3 mm, montowanych za pomocą listwy RAILFIX w odstępie co 30 cm - Budowę prowadzono w ciężkich warunkach gruntowych (teren podmokły) i przy częstych opadach deszczu - Rozruch instalacji nastąpił jesienią 2005 roku 21

22 Ogrzewanie murawy boiska na stadionie Groclin Dyskobolia Grodzisk Wielkopolski Obiekt: Stadion główny Groclin Dyskobolia przy ul. Powstańców Chocieszyńskich w Grodzisku Wielkopolskim Wykonawca: Swietelsky GmbH Swietelsky Sp. z o.o. Projekt: Swietelsky GmbH Swietelsky Sp. z o.o. Arch. krajobrazu R. Ernst/Niemcy Dział Techniczny REHAU AG+Co i REHAU Sp. z o.o. 22

23 Zakres prac: - Prace ziemne na powierzchni około 8000 m 2 - Montaż 27 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielacza w układzie Tichelmanna z rur preizolowanych DN Ułożenie tunelowego drenażu ssąco-zbierającego RAUDRIL na długości około 1,5 km - Wykonanie nawodnienia murawy za pomocą rur ciśnieniowych REHAU z RAU-PE DN 63 Ciekawostki i liczby: - Czas wykonywania robót przez ośmiu pracowników wyniósł 14 dni (bez ułożenia murawy) - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Boisko przykryto 1 ha trawy w rolkach, każda o 30 metrowej długości, przetransportowanych w samochodach chłodniach - Drenaż zbierający RAUDRIL został zamontowany na głębokości maks. 0,8 m - Ułożono 27 km rur grzewczych RAUTHERM w odstępie co 30 cm, montowanych za pomocą listwy RAILFIX - Do celów grzewczych wybudowano lokalną kotłownię - Rozruch instalacji nastąpił w styczniu 2004 roku 23

24 Ogrzewanie murawy boiska na stadionie wojska polskiego - Legia Warszawa Obiekt: Stadion główny Legia Warszawa przy ul. Łazienkowskiej w Warszawie Wykonawca: Swietelsky GmbH Swietelsky Sp. z o.o. Projekt: Swietelsky GmbH Swietelsky Sp. z o.o. Arch. krajobrazu R. Ernst/Niemcy Dział Techniczny REHAU AG+Co i REHAU Sp. z o.o. 24

25 Zakres prac: - Prace ziemne na powierzchni około 8000 m 2 - Montaż 26 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielacza w układzie Tichelmanna z rur preizolowanych DN Ułożenie tunelowego drenażu ssąco-zbierającego RAUDRIL na długości około 1,5 km - Wykonanie nawodnienia murawy za pomocą rur ciśnieniowych REHAU z RAU-PE DN 63 Ciekawostki i liczby: - Czas wykonania robót przez ośmiu pracowników wyniósł 20 dni - Zużyto 4,5 tys. m 3 piasku i żwiru, co stanowi pojemność około 250 ciężarówek - Boisko przykryto 1 ha trawy w rolkach, każda o 30 m długości i 2 m szerokości, przetransportowanych w samochodach chłodniach - Drenaż zbierający RAUDRIL został zamontowany na głębokości maks. 0,8 m - Ułożono 26 km rur grzewczych RAUTHERM w odstępie co 30 cm, montowanych za pomocą listwy RAILFIX - Wykonano w pełni automatyczny system zraszania boiska. Na jego potrzeby zbudowano stację podnoszącą ciśnienie wody miejskiej do wymaganego poziomu 8 atmosfer - Rozruch instalacji nastąpił we wrześniu 2004 roku 25

26 Ogrzewanie murawy boiska na stadionie górnika zabrze Obiekt: Stadion Górnik Zabrze im. Ernesta Pahola przy ul. Roosevelta w Zabrzu Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 26

27 Zakres prac: - Pełna wymiana murawy boiska z podbudową - Instalacja drenażu - Instalacja systemu ogrzewania murawy - Instalacja nawodnienia - Ułożenie darni Ciekawostki i liczby: - Otwarcie stadionu odbyło się r. pod nazwą Adolf Hitler Kampfbahn - Pierwsze ważne zawody rozegrano na stadionie r. podczas meczu reprezentacji niemieckiej i polskiej części Śląska. - Gdy w 1945 r. Zabrze przyłączono do Polski, na stadionie stacjonowały radzieckie wojska, niszcząc jego murawę. - Data rozpoczęcia prac nad ogrzewaną murawą r. - Drenaż zbierający RAUDRIL został zamontowany na głębokości 0,8 m - Ułożono 27 km rur grzewczych RAUTHERM w odstępie 30 cm - Wymiary boiska: 105 m x 68 m - Wymiary murawy: 109 m x 71m 27

28 Ogrzewanie murawy boiska na stadionie miejskim w kielcach - SSA Kolporter Korona Kielce Obiekt: Stadion SSA Kolporter Korona przy ul. Ściegiennego w Kielcach Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU AG+Co oraz REHAU Sp. z o.o. 28

29 Zakres prac: - Prace ziemne na powierzchni około 9900 m 2 - Wykonanie systemu odwadniania i nawadniania boiska - Wykonanie rozdzielacza w układzie Tichelmanna wraz z preizolowanymi rurociągami przyłącza do instalacji ogrzewania murawy - Wykonanie instalacji ogrzewania murawy boiska na powierzchni 7560 m 2 Ciekawostki i liczby: - Czas wykonywania robót przez ośmiu pracowników wyniósł 30 dni kalendarzowych - Ułożono 26 km rur grzewczych RAUTHERM, o średnicy 25 x 2,3 mm, montowanych za pomocą listwy RAILFIX w odstępie co 30 cm - Pierwsza w Polsce ogrzewana murawa z trawą sianą ręcznie - Rozruch instalacji nastąpił jesienią 2005 roku 29

30 Ogrzewanie murawy boiska na stadionie polonii warszawa Obiekt: Stadion Klubu Sportowego Piłkarskiego Polonia Warszawa przy ulicy Konwiktorskiej w Warszawie Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 30

31 Zakres prac: - Nowe usytuowanie płyty boiska - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - System podgrzewania płyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzenia wody deszczowej - Wykonanie tymczasowego węzła cieplnego wraz z budynkiem Ciekawostki i liczby: - Ilość rur grzewczych zastosowanych na boisku wyniosła mb - Zastosowano 4224 m listwy RAILFIX - Czas wykonania murawy: 14 dni - Płyta boiska wynosi 105 x 68 m i ułożono pod nią rurę RAUTHERM 25 x 2,3 z rozdzielaczem Tichelmanna wraz z rurociągiem powrotnym o długości około 330 m - Rozdzielacz posiadał 182 obwody po 147 m każdy 31

32 Ogrzewanie murawy boiska na stadionie MIEJskim mosir białystok Obiekt: Stadion Miejski MOSiR w Białymstoku przy ulicy Słonecznej Wykonawca: Zielona Architektura S. J. Warszawa PAGRO P.H.U. Sp. z o. o. Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 32

33 Zakres prac: - Nowe usytuowanie płyty boiska - System drenażowy - Warstwa konstrukcyjna płyty boiska - Warstwa podbudowy płyty boiska - Systemy podgrzewania płyty boiska - Nawierzchnia z trawy naturalnej - Automatyczny system nawadniania - System odprowadzania wody deszczowej - Wykonanie tymczasowego węzła cieplnego wraz z budynkiem Ciekawostki i liczby: - Na stadionie są rozgrywane mecze klubów Jagiellonia Białystok i Hetman Białystok - Prace rozpoczęto , a skończono Płyta boiska wynosi 105 x 68 m i ułożono pod nią rurę RAUTHERM 25 x 2,3 z rozdzielaczem Tichelmanna wraz z rurociągiem powrotnym o długości 324 m - Rozdzielacz posiadał 182 obwody po 147 m każdy - W trakcie wykonywania robót temperatura spadła w ciągu kilku dni do -25 ºC. Występowały opady śniegu i deszczu - Pracę ukończono 10 marca, a pierwszy mecz ligowy rozegrano 11 marca - Aby przyspieszyć ukończenie renowacji boiska i umożliwić pracę w nocy, kibice oświetlali murawę światłami samochodów 33

34 Ogrzewanie murawy boiska na stadionie Polonia Bytom Obiekt: Stadion Polonii Bytom im. Edwarda Szymkowiaka przy ulicy Olimpijskiej 2 Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa, Dział Techniczny REHAU Zakres prac: - Prace ziemne na powierzchni około 8300 m² - Montaż 27 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielaczem typu Tichelmann z rur preizolowanych DN 150 Ciekawostki i liczby: - Stadion wybudowano w 1929 r. - Gdy Bytom należał do Niemiec, stadion nosił nazwę marszałka Hindenburga - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Ułożono 27 km rur grzewczych RAUTHERM w odstępach 30 cm, montowanych za pomocą listwy RAILFIX - Boisko przykryto 1 ha trawy w rolkach przetransportowanych w samochodach-chłodniach - Termin dostawy systemu: październik

35 Ogrzewanie murawy boiska na stadionie Podbeskidzie Obiekt: Stadion Podbeskidzie w Bielsku-Białej przy ulicy Rychlińskiego 19 Wykonawca: Zielona Architektura S. J. Warszawa Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU Zakres prac: - Prace ziemne na powierzchni około 8300 m² - Montaż 27 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielacza typu Tichelmann z rur preizolowanych DN 150 Ciekawostki i liczby: - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Ułożono 27 km rur grzewczych RAUTHERM w odstępach 30 cm, montowanych za pomocą listwy RAILFIX - Boisko przykryto 1 ha trawy w rolkach przetransportowanych w samochodach-chłodniach - Termin dostawy systemu: październik 2008 r. 35

36 Ogrzewanie murawy boiska na stadionie Zagłębia Sosnowiec Obiekt: Stadion Ludowy przy ulicy Kresowej 1 Zagłębie Sosnowiec Wykonawca: Zielona Architektura S. J. Warszawa PAGRO P.H.U. Sp. z o. o. Projekt: Zielona Architektura S. J. Warszawa Dział Techniczny REHAU 36

37 Zakres prac: - Prace ziemne na powierzchni około 8300 m² - Montaż 26 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielaczem typu Tichelmann z rur preizolowanych DN 150 Ciekawostki i liczby: - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Ułożono 26 km rur grzewczych RAUTHERM w odstępach 30 cm, montowanych za pomocą listwy RAILFIX - Boisko przykryto 1 ha trawy w rolkach przetransportowanych w samochodach-chłodniach - Termin dostawy systemu: listopad

38 Ogrzewanie murawy boiska na stadionie Śląskim Obiekt: Stadion Śląski na terenie Wojewódzkiego Parku Kultury i Wypoczynku w Chorzowie Wykonawca: Zielona Architektura S. J. Warszawa PAGRO P.H.U. Sp. z o. o. Projekt: Mgr inż. Teodor Badora Zakład Projektowania i Wdrożeń TB Sp. z o.o. Dział Techniczny REHAU 38

39 Zakres prac: - Prace ziemne na powierzchni około 8300 m² - Montaż 26 km rur grzewczych RAUTHERM z PE-Xa - Wykonanie systemu zasilania cieplnego murawy z rozdzielaczem typu Tichelmann z rur preizolowanych DN 150 Ciekawostki i liczby: - Zużyto 4,5 tys. ton piasku i 4,5 tys. ton żwiru, co stanowi pojemność około 250 ciężarówek - Ułożono 26 km rur grzewczych RAUTHERM w odstępach 30 cm, montowanych za pomocą listwy RAILFIX - Boisko przykryto 1 ha trawy w rolkach przetransportowanych w samochodach-chłodniach - Termin dostawy systemu: wrzesień 2007 r. - W ciągu jednej minuty może wejść na stadion 336 osób - Czas ewakuacji całej widowni wynosi 5 minut 39

40 systemy instalacyjne rehau systemy ogrzewania i chłodzenia podłogowego systemy ogrzewania ściennego uniwersalny system REHAU do: instalacji wody pitnej podłączeń grzejników (również w listwie przypodłogowej) ogrzewania podłogowego i ściennego system centralnego odkurzania VACUCLEAN kanalizacja niskoszumowa RAUPIANO PLUS systemy elektroinstalacyjne system stropów chłodząco-grzewczych instalacje przemysłowe Biura Handlowo-Techniczne REHAU Gdynia: Gdynia - ul. Popiela 26 - tel fax gdynia@rehau.com Gliwice: Gliwice - ul. Jana Gutenberga 24 - tel fax gliwice@rehau.com Poznań: Przeźmierowo k. Poznania - Baranowo, ul. Poznańska 1 A - tel fax poznan@rehau.com Warszawa: Warszawa - ul. Wenecka 12 - tel fax warszawa@rehau.com REHAU Sp. z o.o. - NIP Sąd Rejonowy Poznań - Nowe Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego; nr KRS Kapitał zakładowy: ,00 zł REHAU PL POL
