FLEXALEN 600 ZAAWANSOWANY SYSTEM GIĘTKICH RUR PREIZOLOWANYCH

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "FLEXALEN 600 ZAAWANSOWANY SYSTEM GIĘTKICH RUR PREIZOLOWANYCH"

Dagmara Sowińska
9 lat temu
Przeglądów:

1 FLEXALEN 600 ZAAWANSOWANY SYSTEM GIĘTKICH RUR PREIZOLOWANYCH Do sieci, CO, CWU oraz wody chłodniczej, zimnej, kanalizacji Mgr inz Maria Witkowska Kom

2 Zastosowania systemu FLEXALEN przyłącza CO i CWU z kotłowni niskoparametrowych CO Temp. max 95 C, P= 6bar CWU Temp. Rob. 60 C, P=10 bar sieci cieplne niskoparametrowe, przyłącza zewnętrzne czynnika chłodniczego, wypłycone sieci wody zimnej i kanalizacji.

Nowa Norma na Giętkie Rury Preizolowane PN-EN 15632 Thermaflex postanowił w sposób ciągły kontrolować straty ciepła w swoich rurach Flexalen za pomocą zainstalowanych w fabryce urządzeń do pomiaru

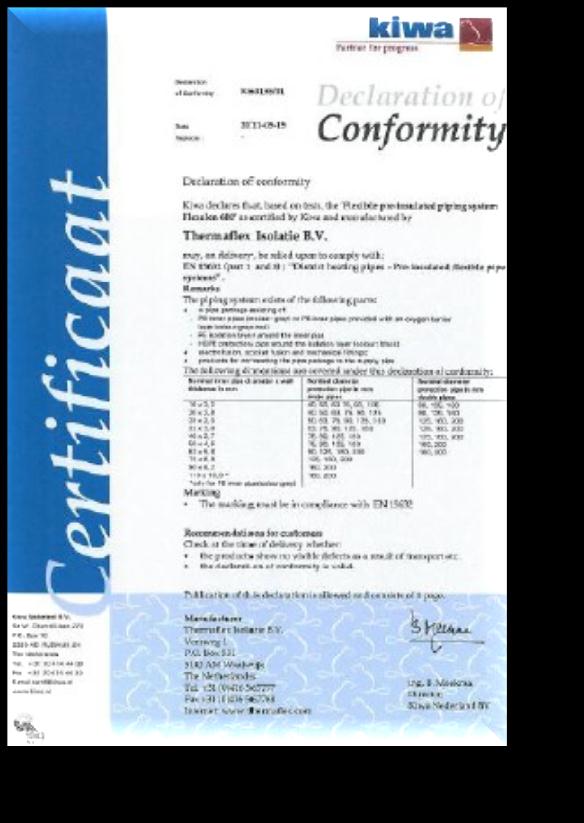

3 Nowa Norma na Giętkie Rury Preizolowane PN-EN Thermaflex postanowił w sposób ciągły kontrolować straty ciepła w swoich rurach Flexalen za pomocą zainstalowanych w fabryce urządzeń do pomiaru strat ciepła Wyniki badań przeprowadzone w fabryce Thermaflex porównano z analogicznymi badaniami przeprowadzonymi w 2 niezależnych Instytutach i potwierdzono ich zbieżność W maju 2011 Thermaflex uzyskał Certyfikat holenderskiego Instytutu KIWA potwierdzający zgodność Flexalen z Europejską normą EN15632

4 FLEXALEN dostępne produkty Rury pojedyncze Dostępne średnice rur w zwoju mm Rury podwójne CO Dostępne średnice rur w zwoju 2x25-2x63 mm Rury podwójne CWU Dostępne średnice rur w zwoju 32x25-63x40 mm Rury w sztangach 12 i 6m Dostępne średnice 125,140,160,225 mm

5 FLEXALEN 600 nowe rozwiązanie kompaktowe Elastyczna rura osłonowa HDPE Rura robocza z PB λ=0,16 przy 50 C Szczelne, zgrzewane połączenie izolacji z rurą osłonową Izolacja poliolefiny λ=0,031 przy T 50 C Test FFI

6 Układanie rur Flexalen Dzięki elastyczności rur i niewielkim promieniom gięcia trasa rurociągu kształtowana jest swobodnie, bez konieczności stosowania kompensatorów.

7 Program złączek zgrzewanych z POLIBUTYLENU Polibutylen można zgrzewać następującymi metodami: zgrzewanie polifuzyjne, zgrzewanie elektrooporowe, zgrzewanie doczoł

8 Zalety połączeń zgrzewanych System całkowicie jednorodny. Pewniejsze połączenia, mniejsze opory miejscowe, brak wytrącania osadów na złączkach w ziemi. Rury i kształtki w ziemi nie korodują!!!

9 Izolacja połączeń na budowie trójniki połączenia wzdłużne

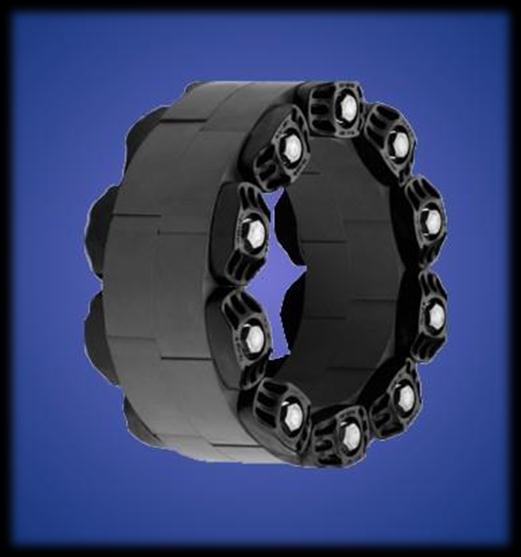

10 FLEXALEN 600 wejście do budynku

11 FLEXALEN 600 wejście do budynku Po wejściu do budynku rurą Flexalen, rurę roboczą należy koniecznie przytwierdzić do ściany za pomocą specjalnych obejm Koniec rury Flexalen należy zabezpieczyć końcówką gumową

12 Podłączenie do instalacji wewnętrznej w budynku Złączki zaciskowe BCA d mm Złączki zaciskowe Wipex d mm Połączenia kołnierzowe d mm Złączki przejściowe PB/stal z gwintem d mm

13 Maksymalne dopuszczalne naprężenie MPa t a k i n g c a r e o f e n e r g y a n d t h e e n v i r o n m e n t Porównanie rur z PB (FLEXALEN) do rur PEX Wysoki współczynnik bezpieczeństwa dla rur z PB-1. Maksymalne dopuszczalne naprężenie wyższe o 33% niż w rurach z pex-u we wszystkich klasach temperaturowych KLASY ISO

14 Porównanie rur z PB (FLEXALEN) i PEX na sieciach CWU Porównanie zastosowania rury Dz 40 do CWU z różnych tworzyw Ciagła temperatura pracy 70 C Cisnienie robocze10 bar Żywotność 50 lat SF 1.5

15 Charakterystyka rur roboczych Wyjątkowa elastyczność: Polibutylen jest o 25% bardziej elastyczny od PEX-u. Ważny argument dla dużych średnic.

16 Charakterystyka rur roboczych Lepszy o 61% współczynnik λ dla rur z polibutylenu niż dla rur z PEX-u. W rezultacie niższa temperatura na powierzchni zewnętrznej rury i w izolacji. Nowe lepsze λ dla izolacji PE. Niższe całkowite straty ciepła.

17 Sieci preizolowane FLEXALEN Przykłady zastosowań Sieci CWU i cyrkulacji w LPEC Lublin. Wymieniono ponad 9 km sieci ( ) LPEC przeszkolił własnych monterów do instalacji Rur Flexalen. Posiadają Własną zgrzewarkę elektropoprową

18 Sieci preizolowane FLEXALEN Przyłącze wody lodowej w szpitalu KGHM w Lubinie

19 Sieci preizolowane FLEXALEN Przyłącza CO i CWU na stadionie Rugby w Gdyni 2009

Optymalizacja sieci cieplnych Firma Liandom przygotowuje dla Thermaflexu nowe narzędzia pracy : programy kalkulacyjne do optymalizacji sieci cieplnych Są

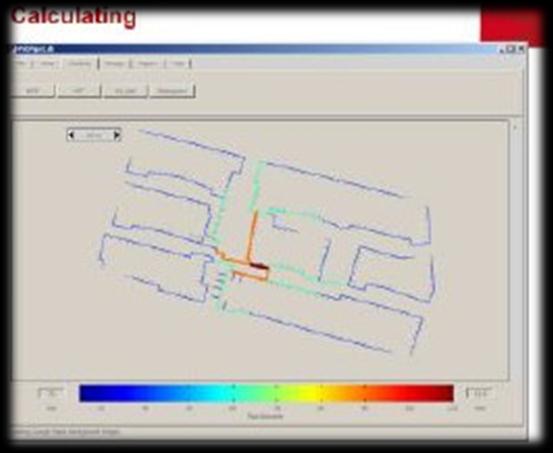

20 Optymalizacja sieci cieplnych Firma Liandom przygotowuje dla Thermaflexu nowe narzędzia pracy : programy kalkulacyjne do optymalizacji sieci cieplnych Są opracowywane dwa programy PipeLab NFedit Już w tej chwili są wykonywane obliczenia dla klientów Thermaflexu pragnących obniżyć koszty materiałów na dużych projektach

21 Argumenty za wyborem systemu FLEXALEN System łatwy do projektowania i wykonywania Nie wymaga stosowania kompensacji, obliczeń długości instalacyjnych, punktów stałych. Trasa rurociągu kształtowana dowolnie. Na budowę dostarczane zwoje rur pod wymiar Krótki czas montażu

22 Argumenty za wyborem systemu FLEXALEN Zredukowana do minimum ilość połączeń w ziemi. Przykład inwestycji w Pomiechówku: 162m sieci, jedno przyłącze Niższe całkowite koszty inwestycji w technologii Flexalen w porównaniu do rur stalowych

23 Argumenty za wyborem systemu FLEXALEN Możliwość zastosowania rur podwójnych w średnicach do Dz63mm, na CO i CWU. Mniejsze koszty materiałowe i wykonawcze. Mniejsze straty ciepła

24 Argumenty za wyborem systemu FLEXALEN Montaż rur nie wymaga specjalistycznych narzędzi, i urządzeń. Thermaflex zapewnia pełny serwis szkoleniowy dla wykonawców, inspektorów nadzoru Nieodpłatnie wypożyczamy zgrzewarki do zgrzewania polifuzyjnego

25 Rury i izolacje. Zaprojektowane aby oszczędzać energię. Kontakt Thermaflex Izolacji Sp zoo Ul. Przemysłowa Żarów Tel office@thermaflex.com.pl DZIĘKUJEMY ZA UWAGĘ!
