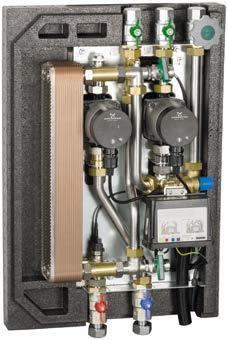

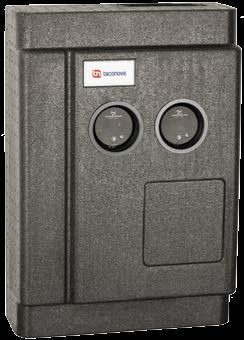

1 ACOHERM FRESH MEGA CONNEC MODUŁ ŚWIEŻEJ WODY Z POMPAMI WYSOKOEFEKYWNYMI Stacja higienicznego przygotowania CWU z innowacyjną pompą i v nowoczesnym sterowaniem. ZALEY Efektywność Proste i szybkie uruchamianie dzięki innowacyjnej technice pompowej i regulacji. Bezpieczeństwo Wbudowany zespół bezpieczeństwa, podłączenie zimnej wody z precyzyjnym zaworem, elementy i materiały dopuszczone do wody pitnej wszystko z jednej ręki. Uniwersalnie Dostępne wersje z pompą cyrkulacyjną i bez. Prostota Zastosowanie najnowszych technik pompowych oraz wysoka wydajność przetłaczania przy niewielkich stratach ciśnienia dzięki optymalnemu orurowaniu. OPIS Moduł świeżej wody acoherm Fresh Mega Connect stosowany jest do sterowanego zapotrzebowaniem ogrzewania wody pitnej na zasadzie przepływu, w połączeniu ze zbiornikiem buforowym w istniejących i nowych instalacjach grzewczych wyposażonych w kotły na paliwo stałe, pompy ciepła oraz instalacje solarne. Moduł zastępuje magazynowanie ciepłej wody pitnej w dodatkowym zbiorniku i stanowi tym samym wysoki stopień ochrony przed bakteriami Legionella, poprzez unikanie występowania wody stojącej. SCHEMA ZASADNICZY INSALACJI SPOSÓB MONAŻU Pionowo na ścianie w pobliżu zbiornika buforowego lub na samym zbiorniku buforowym. SPOSÓB DZIAŁANIA W acoherm Fresh Mega Connect, woda pitna zostaje ogrzana na zasadzie przepływu do wyznaczonej temperatury poboru. Przy tym do zintegrowanego wymiennika ciepła zostaje zawsze doprowadzona tylko taka ilość wody grzewczej ze zbiornika buforowego, jaka konieczna jest do utrzymania stałej temperatury pobieranej wody użytkowej. Stosowana jest tu najnowsza technika pompowa, połączona bezprzewodowo z elementami regulacji. Nastawianie wartości zadanych dla ciepłej wody pitnej oraz cyrkulacja odbywają się poprzez proste menu, bezpośrednio na pompach. Węzeł jest dostępny w wersjach z pompą cyrkulacyjną i bez. KAEGORIE BUDYNKÓW Budynki mieszkalne Osiedla domów jednorodzinnych Domy wielorodzinne mniejsze budynki użyteczności publicznej Instalacje z wykorzystaniem częściowym, jak koszary, camping + -

2 ACOHERM FRESH MEGA CONNEC / C MODUŁ ŚWIEŻEJ WODY EKS OGŁOSZENIA Patrz DANE ECHNICZNE Ogólne Sterownik acoherm Fresh Mega Connect z Wireless Connect Waga bez zawartości wody: kg Wymiary całkowite: szer 470 mm wys 685 mm gł 9 mm Materiał Podstawa: stal ocynkowana ścianka tylna i osłona z estetyczną izolacją ze spienionego polipropylenu (EPP) Pompy: Podstawowa: PPS Wtórna: PPS (tworzywo sztuczne, dopuszczona do kontaktu z wodą pitną) Korpus armatury: Mosiądz Rury: Stal nierdzewna DN Płytowy wymiennik ciepła: Płyty i króćce: Stal nierdzewna.440 Lut wymiennika ciepła: 99,99% Miedź (Wersja z lutem niklowym na życzenie) Uszczelki: AFM uszczelniający Strona pierwotna Max.temperatura robocza: 95 C Max.ciśnienie robocze: 0 bar Pompa po str. pierwotnej: Grundfos ALPHA FWM Strona wtórna: Podzespoły po stronie wtórnej z atestem higienicznym Max.temperatura robocza: 85 C Max. ciśnienie robocze: 9 bar Zawór bezpieczeństwa (samozabezpieczający): 0 bar ciśnienie zrzutowe i 9 bar ciśnienie zamknięcia Pompa cyrkulacyjna: Grundfos ALPHA DHW Wydajność Patrz wykres charakterystyki Dane elektryczne Napięcie sieciowe: 30 VAC ± 0 % Częstotliwość sieciowa: Hz Pobór mocy: max. 80 W Rodzaj ochrony: IP 40 Dopuszczalne medium Woda grzewcza (VDI 035; SWKI B 0-0; ÖNORM H 595 ) Woda zimna DOSĘPNE YPY acoherm Fresh Mega Connect i Mega Connect C Stacja świeżej ciepłej wody Nr katalogowy Rp Wersja Wyposażenie " IG bez pompy cyrkulacyjnej " IG C z pompą cyrkulacyjną * * ermostatyczny zawór mieszający do dwustrefowego ładowania warstwowego WYMIARY PW SCHEMA PRODUKU Strona pierwotna -WG - zasilanie Strona pierwotna -WG - powrót 3 Cyrkulacja (opcjonalny w wersji C) 4 Przyłącze ZWU 5 Przyłącze CWU 6 Pompa pierwotna ze zintegrowaną regulacją Pompa cyrkulacyjna (opcjonalny w wersji C) 8 Miernik przepływu i temperatury 9 Zawór bezpieczeństwa 0 Wymiennik ciepła Centrala czujników

3 ACOHERM FRESH MEGA CONNEC / C MODUŁ ŚWIEŻEJ WODY CHARAKERYSYKA PRZEPŁYWU I SRAY CIŚNIENIA OGRZEWANIE ZIMNEJ WODY O 50K ( C) D) Strata ciśnienia po stronie wtórnej Srata ciśnienia (mbar] strata ciśnienia wody zimnej i cyrkulacji (powrót) Charakterystyka pompy Cyrkulacja C) emperatury na powrocie emperatura na powrocie C] 65 C 70 C A) Ogrzewanie zimnej wody o 50K B) Resztkowa wys. podnoszenia moc kw 65 C 70 C Zapotrzebowanie Heizwasserbedarf na wodę (l/h) grzewczą (l/h) ( p) Strata ciśnienia (mbar] PRZYKŁAD INERPREACJI WYKRESÓW PRZEPŁYWU I SRAY CIŚNIENIA Dane Ilość czerpanej ciepłej wody użytkowej: 3 l/min emperatura wody grzewczej na zasilaniu po str. pierwotnej: 70 C Szukane Zapotrzebowanie na wodę grzewczą w l/h emperatura wody grzewczej na powrocie po str. pierwotnej w C Strata ciśnienia po str. wtórnej w mbar Strata ciśnienia po str. pierwotnej w mbar Rozwiązanie Na wykresie A), w punkcie przecięcia krzywej ilość czerpanej wody użytkowej 3 l/min i krzywej temperatury wody grzewczej na zasilaniu, po str. pierwotnej, równej 70 C, odczytana zostaje zapotrzebowanie na wodę grzewczą 900 l/h. Na wykresie B), przy zapotrzebowaniu wody grzewczej 900 l/h odczytana zostaje strata ciśnienia po str. pierwotnej 50 mbar. Wys. podnoszenia pompy wynosi 90 mbar, po potrąceniu podnoszenia pompy 40 mbar (Δp). Na wykresie C), przy danej ilości czerpanej wody 3 l/min i wybranej temperaturze na zasilaniu 70 C odczytana zostaje temperatura na powrocie po str. pierwotnej 33 C. Na wykresie D), przy istniejących danych odczytana zostaje strata ciśnienia po str. wtórnej 300 mbar.

4 ACOHERM FRESH MEGA CONNEC / C MODUŁ ŚWIEŻEJ WODY CHARAKERYSYKA PRZEPŁYWU I SRAY CIŚNIENIA OGRZEWANIE ZIMNEJ WODY O 35K ( C) D) Strata ciśnienia po stronie wtórnej Druckverlust Sekundär Srata ciśnienia (mbar] C) emperatury na powrocie Rücklau emperaturen 50 C 9 55 C 7 60 C C 70 C emperatura na powrocie C] A) Ogrzewanie zimnej wody o 35K strata ciśnienia wody zimnej i cyrkulacji (powrót) Charakterystyka pompy Cyrkulacja B) Resztkowa wys. podnoszenia strata ciśnienia po str. pierwotnej 50 C 55 C 60 C 65 C 70 C moc kw Strata ciśnienia (mbar] SCHEMA URZĄDZENIA / PODSAWOWY WYMAGANIA WOBEC MEDIÓW PRZEPŁYWOWYCH W tej stacji zamontowany jest standardowo stalowy wymiennik płytowy lutowany miedzią. Przed zastosowaniem należy sprawdzić w ramach projektowania instalacji, czy zgodnie z normą DIN i przedłożonymi analizami wody pitnej wg normy DIN EN wystarczająco uwzględniono kwestie zabezpieczenia antykorozyjnego i tworzenia się kamienia. Patrz instrukcja Wytyczne dla płytowych wymienników ciepła - wartości graniczne jakości wody pitnej.

5 ACOHERM FRESH MEGA CONNEC / C MODUŁ ŚWIEŻEJ WODY AKCESORIA ERMOSAYCZNY ZAWÓR MIESZAJĄCY DO DWUSREFOWEGO ŁADOWANIA WARSWOWEGO NovaMix High Capacity do pojemnościowego podgrzewacza, Zakres regulacji 0 70 C Nr katalogowy DN G E (l/min) k VS k VS ¼" 0 6, 5,9 E = Wydatek maksymalny przy p = bar k VS = bez zaworów zwrotnych k VS = z zaworami zwrotnymi Zastrzega się możliwość zmian. 05/07 KONAK I DALSZE INFORMACJE ACONOVA.COM aconova Polska Sp z.o.o ul. Wrocławska / Poznań, Polska polska@taconova.com taconova.com
