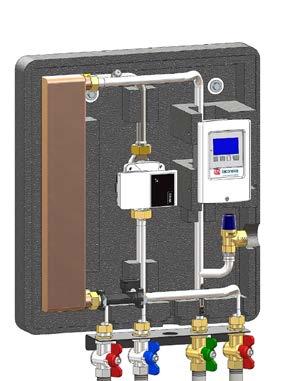

1 ACOHERM FRESH MEGA K MODUŁ KASKADOWY Z POMPĄ O WYSOKIEJ WYDAJNOŚCI ZALEY Niezawodność Dzięki modułowej budowie wysoka niezawodność pracy układu zasilania w ciepłą wodę Nie występuje stagnacja wody pitnej - we wszystkich modułach występuje zewnętrzna cyrkulacja Moduł podrzędny zasterowywany jest naprzemiennie Elastyczność Elastyczna możliwość rozbudowy o moduły pojedyncze Możliwa realizacja indywidualnych koncepcji instalacji. Stacja świeżej wody dla higienicznego przepływowego podgrzewania wody pitnej, jako rozwiązanie kaskado. OPIS Kaskadową wersję stacji świeżej wody acoherm Fresh Mega stosuje się do sterowanych w zależności od zapotrzebowania przepływowych stacji podgrzewania wody pitnej pracujących w połączeniu ze zbiornikiem buforowym w istniejących domowych instalacji ogrzewania, kotłów na paliwo stałe, pomp ciepła oraz instalacji solarnych. Moduły zastępują tworzenie zapasu wody pitnej w dodatkowym zasobniku i zapewniają w ten sposób doskonałą ochronę przed legionellą przez uniknięcie stagnacji wody. ZASADNICZY SCHEMA INSALACJI POŁOŻENIE ZABUDOWY Pionowo przy ścianie w pobliżu zbiornika buforowego lub przy samym zbiorniku buforowym. Przy tym następuje łączenie modułów tego samego typu i zastawu cyrkulacji wg zasady ichelmanna. Przez to uzyskuje się jednakowe stosunki ciśnienia pomiędzy stacjami. SPOSÓB PRACY W urządzeniu acoherm Fresh Mega K woda pitne jest ogrzewana na zasadzie przepływowej do temperatury czerpania. Przy tym do integralnego wymiennika ciepła doprowadza się tylko tyle cieplej wody ze zbiornika buforowego, ile wymaga tego utrzymanie stałej temperatury czerpania. Dzięki specjalnej konstrukcji wymiennika ciepła oczekuje się niską temperaturę powrotu wody ciepłej do zbiornika buforowego. Regulacja modułów kaskadowych wyłącza i załącza moduły kaskadowe według zapotrzebowania. Zewnętrzny układ cyrkulacji zapewnia w całym zakresie wydajności przepływ przez moduł i uniknięcie w ten sposób stagnacji wody w instalacji. KAEGORIE BUDYNKU mieszkania, budownictwo mieszkaniowe domy jednorodzinne, osiedla domów jednorodzinnych domy wielorodzinne schroniska / przytułki i szpitale budynki administracyjne i usługowe hotele i restauracje kuchnie przemysłowe budynki szkolne, hale gimnastyczne / sportowe obiekty rzemiosła i przemysłowe, instalacje przemysłowe instalacje częściowego użytku jak koszary, kempingi

2 ACOHERM FRESH MEGA K MODUŁ KASKADOWY EKS PRZEARGOWY Patrz DANE ECHNICZNE MODUŁU KASKADOWEGO Ogólnie Wersja acoherm Fresh Mega z zaworem strefowym i magistralą (BUS) regulatora kaskadowego ciężar bez zawartości wody: 4 kg wymiar gabarytowy (wraz z osłoną): B 66 mm H 930 mm 97 mm Materiał osłona design z EPP z osłoną z tworzywa sztucznego pompy: żeliwo szare obudowa armatury: mosiądz rury: DN 0 stal nierdzewna.4404 płytowy wymiennik ciepła: płyty i wsporniki: stal nierdzewna.440 lutowie: 99,99% miedź uszczelnienia: AFM 34, płaskie Po stronie pierwotnej max temperatura robocza B max : 9 C max ciśnienie robocze P B max : 3 bar pompa pierwotna: Wilo Yonos Para /7. Po stronie wtórnej zespoły po stronie wtórnej z zezwoleniem/certyfikatem, dla wody pitnej max temperatura robocza B max : 9 C max ciśnienie robocze P B max : 0 bar zawór bezpieczeństwa (samo bezpieczny) ciśnienie spuszczania 0 bar -drogowy zawór strefowy (dołączony) napięcie sieciowe: 30 VAC napięcie sieci: 0 Hz pobór mocy: max W przyłącze: " IG Dane wydajnościowe patrz wykres obliczeniowy Elektryczne dane przyłączowe napięcie sieciowe: 30 VAC ± 0 % częstotliwość sieci: Hz pobór mocy: max 46W, zabezpieczenie reglera A stopień ochrony: IP 40 Przepływające media woda grzewcza (VDI 03; SWKI B 0-0; ÖNORM H 9 ) woda zimna DANE ECHNICZNE ZESPOŁU CYRKULACJI pompa: Wilo Yonos Para /7. moc: - 70 W materiał na zawory: mosiądz czujnik instalacji rurowej P 000 PRZEGLĄD YPÓW acoherm Fresh Mega K Moduł kaskadowy Nr zamówienia Rp Oznaczenie Wyposażenie " IG RYSUNEK MASZYNY SCHEMA HYDRAULICZNY 7 4 V 6 8 Moduł kaskadowy ¾" IG Zespół cyrkulacji ½" AG Zestaw warstwowy zasobnika 637 DANE ECHNICZNE ZESPOŁU WARSW ZASOBNIKA silnik nastawczy: WIA SM 4.6 (60 sek) napięcie robocze: 30 V ~ 0 Hz/60 Hz,, 3 VA materiał na zawory: mosiądz czujnik instalacji rurowej P 000 Z zaworem strefowym i regulatorem kaskadowym Pompa cyrkulacyjna, kurki kulowe, hamulec grawitacyjny, izolacja, czujnik instalacji rurowej P 000 Zawór przełączający czujnik dla instalacji rurowej P pierwotny dopływ cieplej wody pierwotny powrót cieplej wody 3 przyłącze ciepłej wody 4 przyłącze zimnej wody pompa pierwotna 6 czujnik strumienia objętości 7 zawór bezpieczeństwa 8 wymiennik ciepła 9 regulator

3 ACOHERM FRESH MEGA K MODUŁ KASKADOWY DANE WYDAJNOŚCI - PRZYKŁAD OBLICZENIA Ilość modułów J zasobnik ( C) V max przy 60 C (l/min) WSKAZÓWKA Wydajność kaskady jest równa sumie poszczególnych wydajności modułów. Stacje są połączone ze sobą według zasady ichelmanna. SCHEMA KASKADY ACOHERM FRESH MEGA Z POMPĄ OBIEGOWĄ 3 A Master 4 E M B C D D D Master C pierwotny dopływ grzewczy pierwotny powrót grzewczy 3 rozdział ciepłej wody 4 rozdział cyrkulacji przyłącze cieplej wody A czujnik zanurzeniowy (artykuł: ) B zawór przełączeniowy - opcja (artykuł: ) C czujnik temperatury do instalacji rurowej (artykuł: ) D -drogowy zawór strefowy E pompa cyrkulacyjna - opcja (artykuł: ) PRZYKŁAD MODUŁU KASKADOWEGO Nr zamówienia kaskada 3 kaskada x kaskada szt. 3 szt. x szt szt. szt. szt szt. szt. szt.

4 ACOHERM FRESH MEGA K MODUŁ KASKADOWY WYKRESY PRZEPŁYWU I SRA CIŚNIENIA PODCZAS OGRZEWANIA ZIMNEJ WODY O 0K ( C) D) wtórne spadki ciśnienia 800 wtórne spadki ciśnienia charakterystyka pompy - cyrkulacja - opcja Straty ciśnienia (mbar) C) emperatury powrotu emperatura powrotu ( C) Rücklauftemperatur C C 70 C C A) Ogrzanie zimnej wody o 0K 6 C 70 C 7 C B) resztkowa wysokość tłoczenia / spadek ciśnienia - strona pierwotna ( p) spadek ciśnienia (mbar) PRZYKŁAD POSŁUGIWANIA SIE WYKRESEM PRZEPŁYWU I SPADKU CIŚNIE Dane ilość czerpalna ciepłej wody (moduł): 3 l/min temperatury wody grzewczej strona pierwotna: 70 C Szukane zapotrzebowanie wody grzewczej w l/min temperatura na powrocie wody grzewczej strona pierwotna w C spadek ciśnienia wtórny w mbar spadek ciśnienia pierwotny w mbar Rozwiązanie Na wykresie A) w punkcie przecięcia ilości czerpalnej 3 l/min i dopływu pierwotnego 70 C, odczytuje sie zapotrzebowanie wody grzewczej l/h. Na wykresie B) przy zapotrzebowaniu wody ciepłej l/min odczytuje się spadek ciśnienia pierwotny 0 mbar. Wysokość tłoczenia pompy wynosi 70 mbar minus strata ciśnienia daje szczątkową wysokość tłoczenia pompy 70 mbar (delta p). Na wykresie C) dla ilości czerpalnej 3 l/min i wybranej temperatury dopływu 70 C odczytuje sie temperaturę powrotu strona pierwotna 30, C. Na wykresie D) dla tych danych odczytuje sie spadek ciśnienia 340 mbar.

5 ACOHERM FRESH MEGA K MODUŁ KASKADOWY WYKRESY PRZEPŁYWU I SRA CIŚNIENIA PODCZAS OGRZEWANIA ZIMNEJ WODY O 3K ( C) D) wtórne spadki ciśnienia 000 wtórne spadki ciśnienia charakterystyka pompy - cyrkulacja - opcja Straty ciśnienia (mbar) C) emperatury powrotu Rück emperatura powrotu ( C) 9 0 C 7 C 3 60 C 6 C 9 70 C 7 7 C A) Ogrzanie zimnej wody o 3K B) resztkowa wysokość tłoczenia / spadek ciśnienia - strona pierwotna 0 C C 60 C 6 C 70 C 7 C ( p) spadek ciśnienia (mbar) SCHEMA URZĄDZENIA / PODSAWOWY WYMAGANIA WOBEC MEDIÓW PRZEPŁYWOWYCH Zastrzega się możliwość zmian. 0/07 W tej stacji zamontowany jest standardowo stalowy wymiennik płytowy lutowany miedzią. Przed zastosowaniem należy sprawdzić w ramach projektowania instalacji, czy zgodnie z normą DIN i przedłożonymi analizami wody pitnej wg normy DIN EN 806- wystarczająco uwzględniono kwestie zabezpieczenia antykorozyjnego i tworzenia się kamienia. Patrz instrukcja Wytyczne dla płytowych wymienników ciepła - wartości graniczne jakości wody pitnej. KONAK I DALSZE INFORMACJE ACONOVA.COM aconova Polska Sp z.o.o ul. Wrocławska / Poznań, Polska polska@taconova.com taconova.com
