1 1 ul. Sienkiewicza 3a/3, Kamień Krajeński egz. nr. PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: BUDOWA WYBIEGU DLA PSÓW PRZY UL. NIESIOŁOWSKIEGO GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ Lokalizacja działki nr ewid. 217/2, 218,219, obręb 47, inwestycji: Branża: architektura, instalacje sanitarne Stadium: projekt budowlany projektant architektura inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/148/93, GP-KZ-7342/149/93 projektant instalacje sanitarne mgr inż. Jakub Gorlik POM/0052/PWOS/10 asystent projektanta mgr inż. Artur Tusznio - 5

2 2 SPIS TREŚCI 1.Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zmiany w projekcie zagospodarowania terenu Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Projekt zagospodarowania terenu działek Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Rozwiązania konstrukcyjno-budowlane Opis techniczny urządzeń Kosz na psie odchody z podajnikiem Ogrodzenie Psia toaleta duża Labirynt duży Równoważnia mała Równoważnia duża Płotki 25cm Płotki 35cm Pochylnia skośna mała Pochylnia skośna duża Pochylnia płaska Altanka Kosz na śmieci Regulamin dwustronny Ławka żeliwna z listwami z tworzywa sztucznego Stojak na rower Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy wybiegu dla psów rys nr A Szczegóły fundamentowania rys nr A Instalacje sanitarne Podstawa opracowania Zakres opracowania Wodopój Przyłącze wodociągowe i instalacja zewnętrzna wody Przewody wodociągowe Oznakowanie trasy wodociągu Studnia i zestaw wodomierzowy Próba szczelności przyłącza wodociągowego. Dezynfekcja Roboty montażowe Odległości bezpieczne Roboty ziemne Uwagi końcowe Zestawienie materiałów Obliczenia Część rysunkowa Profil instalacji zewnętrznej wodnej rys nr S Wodopój rys nr S Profil przyłącza wodnego rys nr S Studnia wodomierzowa mrozoodporna rys nr S Dokumenty formalno prawne... 42

3 3 4.1.Opinia geologiczna Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Warunki techniczne wykonania przyłącza Opinia ZUDP Uzgodnienia...

4 4 1. Opis techniczny do projektu zagospodarowania terenu.

5 Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany pn.: Budowa wybiegu dla psów przy ul. Niesiołowskiego. W koncepcji uwzględniono sugestie lnwestora Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych 219, 218 i 217/2 znajdują się w miejscowości Toruń, w obrębie 47 i stanowią własność Inwestora. W chwili obecnej działki nie są zabudowane oraz posiadają uzbrojenie terenu. Teren działek przeznaczony pod przyłącze jest w większości płaski. Teren przeznaczony pod wybieg dla psów jest w części wschodniej lekko nachylony Projektowane zmiany w projekcie zagospodarowania terenu. Zaprojektowano budowę wybiegu dla psów. Wybieg zostanie wyposażony w wodopój. Do wybiegu zaprojektowano dojście od strony wschodniej w postaci utwardzenia z gliniasto-żwirowego. Wybieg zlokalizowano równolegle do granicy południowej działki 217/2 i równolegle do prowizorycznej ścieżki od strony zachodniej. Do wybiegu zaprojektowano przyłącze wodne PE Ø40/3,7mm. Od wodopoju do studni wodomierzowej zaprojektowano instalację zewnętrzną wodną PE 32/3,7mm. Studnię wodomierzową posadowiono na skraju działki nr 219. Od studni wzdłuż istniejącego parkingu poprowadzono przyłącze przez działkę 10/27 w kierunku wschodnim. Następnie przyłącze poprowadzono przeciskiem pod istniejącą drogą wewnętrzna na działce nr 10/25. Następnie przyłącze biegnie wzdłuż istniejącej drogi w kierunku zachodnim do istniejącego wodociągu Ø100mm na działce 31/42. Wpięcie zaprojektowano za istniejącym hydrantem. Pozostałe elementy zagospodarowania działki pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji.

6 Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowych obiektów zostaną rozprowadzone po powierzchni działek Projekt zagospodarowania terenu działek projektant architektura inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/148/93, GP-KZ-7342/149/93 projektant instalacje sanitarne mgr inż. Jakub Gorlik POM/0052/PWOS/10 asystent projektanta mgr inż. Artur Tusznio -

7 2. Architektura. 8

8 9 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ARCHITEKTURA DLA INWESTYCJI pn.: Nazwa obiektu: Inwestor/ adres: BUDOWA WYBIEGU DLA PSÓW PRZY UL. NIESIOŁOWSKIEGO GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ Lokalizacja działki nr ewid. 217/2, 218, inwestycji: 219, obręb 47, Ja niżej podpisany oświadczam, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej. inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93

9 Przeznaczenie obiektu i jego charakterystyka Projekt przewiduje zagospodarowanie przedmiotowego terenu urządzeniami rekreacyjnymi dla psów. Przedmiotowy teren wygrodzono ogrodzeniem metalowym kutym. Na terenie usytuowano obiekty małej architektury przeznaczone dla psów. Wybieg został wyposażony w śluzę. Wszystkie elementy i detale zostały tak dobrane aby zapewnić maksymalny komfort z użytkowania obiektu Parametry obiektu nawierzchnia z piasku płukanego (psia toaleta) gr. 0-2mm, P=16,73m², nawierzchnia trawiasta istniejąca do pozostawienia na części do niwelacji i odtworzenia P= m² powierzchnia wybiegu dla psów ogółem P=1354,00m² nawierzchnia śluzy utwardzona podsypką gliniasto-żwirową P=120,00m² nawierzchnia dojścia utwardzona podsypką gliniasto-żwirową P=25,00m² 2.3. Rozwiązania konstrukcyjno-budowlane Zaprojektowano zestawy i urządzenia wykonane z drewna klejonego minimalnie 5cio warstwowego o przekroju minimalnym 100 x 100 mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć oraz z materiałów barwionych w masie ( z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, który podlega recyklingowi i chroni środowisko naturalne lub HDPE). Elementy pionowe drewniane zakończone od góry plastikowym, a metalowe kapturkiem z tworzywa sztucznego. Do łączenia elementów powinno stosować się śruby maszynowe ocynkowane. Wszystkie połączenia śrubowe winny być zasłonięte zaślepkami dwuczęściowymi a tam gdzie jest to niemożliwe nakrętki wystające należy zakryć plastikowymi zaślepkami. Drewniane elementy konstrukcyjne kotwione w ziemi należy zabezpieczyć przed wilgocią z podłoża poprzez zastosowanie marek stalowych zabezpieczonych antykorozyjnie i malowanych proszkowo kotwionych w stopach fundamentowych. Elementy stalowe dotyczące urządzeń powinny być ocynkowane i pomalowane. Zaprojektowano wyrównanie terenu na odcinku od strony wschodniej ze spadkiem 5% a na części wschodniej ze spadkiem 0,5%. Teren przewidziany pod wybieg dla psów jest w przeważającej części równy jednak występują na nim niewielkie pagórki, które należy wyrównać. W miejscach wyrównania terenu należy odnowić nawierzchnię trawiastą. Warstwy nawierzchni: utwardzenie z podsypki gliniasto-żwirowej: podsypka żwirowo-gliniasta gr 30cm grunt rodzimy nawierzchnia trawiasta istniejące warstwy trawy oraz nowo-projektowane nawierzchnia z piasku piasek płukany gr 0-2mm gr 30cm grunt rodzimy

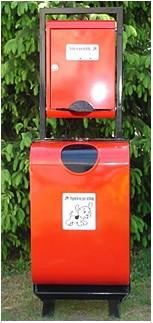

10 Opis techniczny urządzeń Urządzenia małej architektury powinny być ciekawe i estetyczne, trwałe i bezpieczne. Urządzenia ponad to powinny być objęte minimum 3 letnim okresem gwarancji. Dopuszcza się urządzenia różnych producentów przy zachowaniu określonych w projekcie minimalnych wymiarów, materiałów i funkcji oraz minimalnego składu urządzeń. Urządzenia powinny wyglądem przypominać przedstawione wizualizacje zamieszczone w poniższej części Kosz na psie odchody z podajnikiem - materiał: blacha ocynkowana, malowana proszkowo, - wyposażony w wewnętrzne, wyjmowane wiadro ocynkowane pojemności 50 litrów, - otwór wrzutowy samoczynnie zasłaniany klapą po wrzuceniu worka, - wyposażony w podajnik na worki, jednorazowe załadowanie kilkuset worków, - podajnik i kosz zamykane na klucz, - stelaż wykonany z zamkniętych profili stalowych, nie ma wewnętrznej korozji, - podstawa kosza przystosowana do przykręcenia do twardego podłoża, - opcjonalnie możliwe wykonanie stojaka dostosowanego do zakotwiczenia w gruncie, - kolor: szary, - kolorowe opisy informują o przeznaczeniu i propagują sprzątanie po psach, - wymiary: 140 x 45 x 30 cm (wys. x szer. x gł.), Ogrodzenie Ogrodzenie w kolorze czarnym. ogrodzenia metalowe Poszczególne elementy ogrodzenia łączone śrubami. Słupki wbetonowane w podłoże na głębokości 80cm. Wysokość ogrodzenia 1,2m. Materiał stal ocynkowana pomalowana na czarno. Słupek o wymiarach 40x40x2000mm.

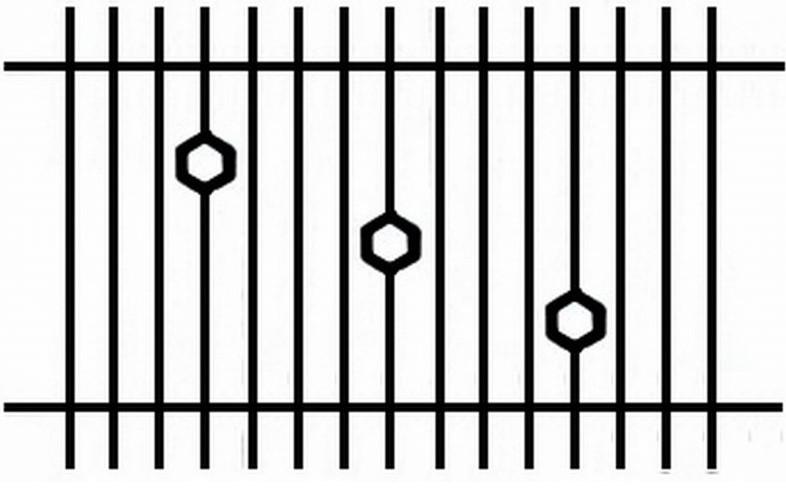

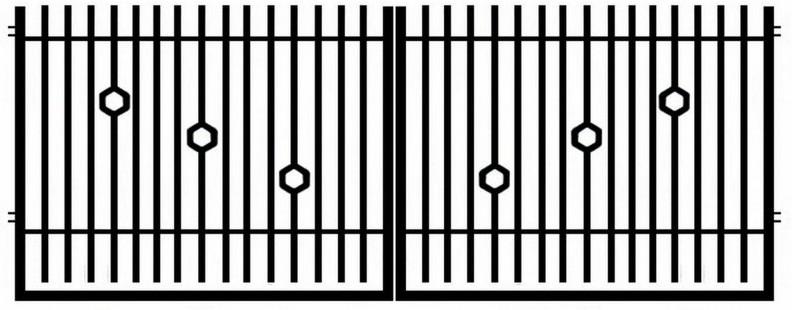

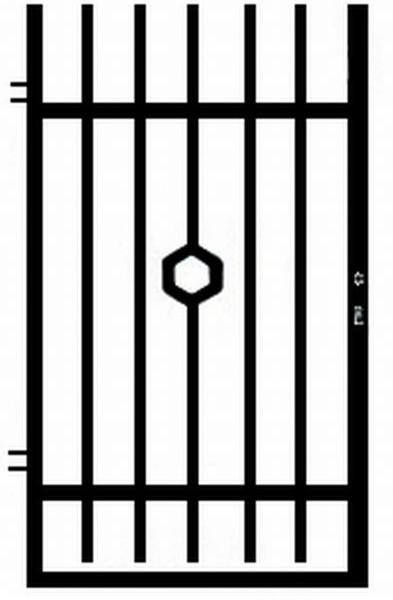

11 12 Na terenie przewidzianym pod wygrodzenie występuje nachylenie terenu. Ogrodzenie należy zamontować wykorzystując stopniowanie poszczególnych jego elementów. W ogrodzeniu przewidziano furtki o szerokości min 0,9m

12 Psia toaleta duża Wymiary 410x410x60cm Wykonana ze szczebelków polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji. Nie dopuszcza się ogrodzenia drewnianego. Minimalna grubość szczebelków 20 mm. Słupki pionowe - metalowe malowane proszkowo. W toalecie zaprojektowano 3 słupki drewniane o średnicy 10cm i wysokości 50cm. W toalecie na głebokość 30cm nalezy wybrać grunt rodzimy i zasypać piaskiem płukanym o frakcji 0-2mm. Psia toaleta w kolorze ciemnym brązowym. Wokół psiej toalety zaprojektowano wyłożenie obrzeży betonowych 6x20x100cm.

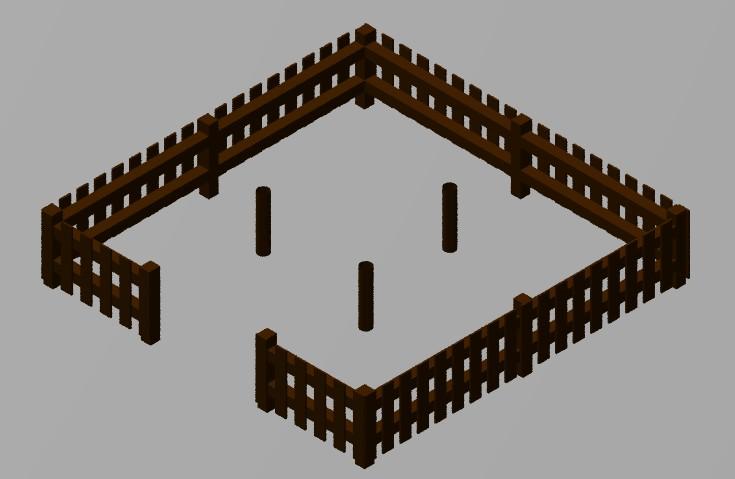

13 Labirynt duży wymiary 690x690x65 Wykonany z konstrukcji nośnej z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się labiryntu drewnianego. Balustrady wykonane ze sklejki wodoodpornej gr 15mm pokrytej folią melaminową (z góry zabezpieczoną zaślepką). Labirynt w kolorze ciemnym brązowym.

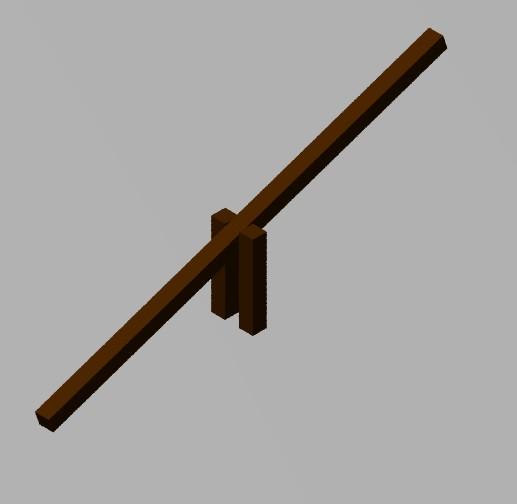

14 Równoważnia mała Wymiary 30x300x60cm Wykonana z drewna klejonego minimum pięcio-warstwowo o przekroju minimalnym 100x100mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć. Równoważnia zamocowana za pośrednictwem metalowej podstawy. Równoważnia w kolorze ciemnym brązowym.

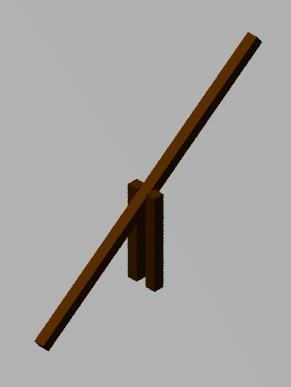

15 Równoważnia duża Wymiary 30x300x90cm Wykonana z drewna klejonego minimum pięcio-warstwowo o przekroju minimalnym 100x100mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć. Równoważnia zamocowana za pośrednictwem metalowej podstawy. Równoważnia w kolorze ciemnym brązowym.

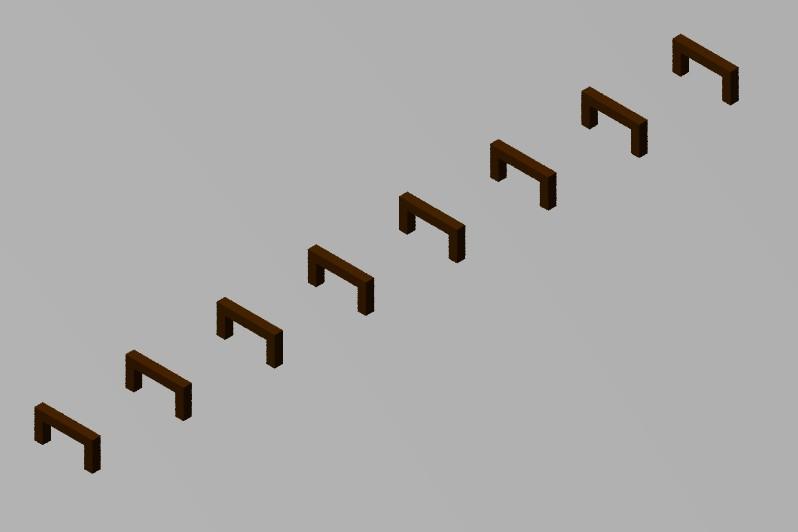

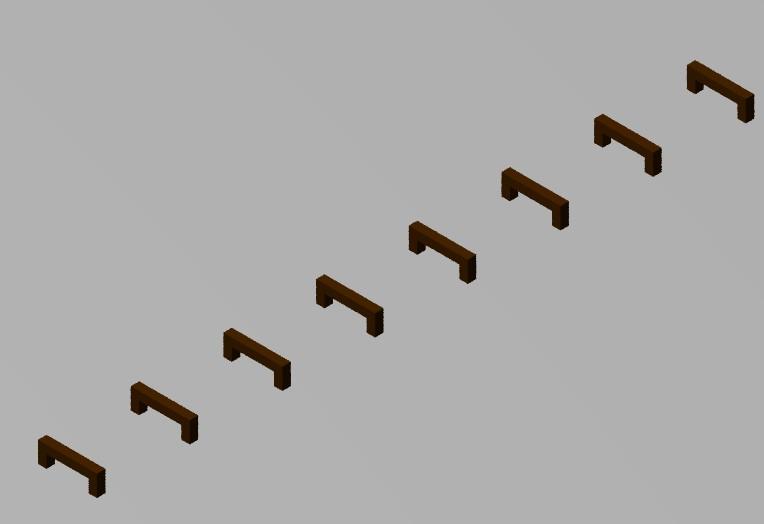

16 Płotki 25cm Wymiary 10x70x25cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym.

17 Płotki 35cm Wymiary 10x70x35cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym.

18 Pochylnia skośna mała Wymiary 40x120x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wyokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym

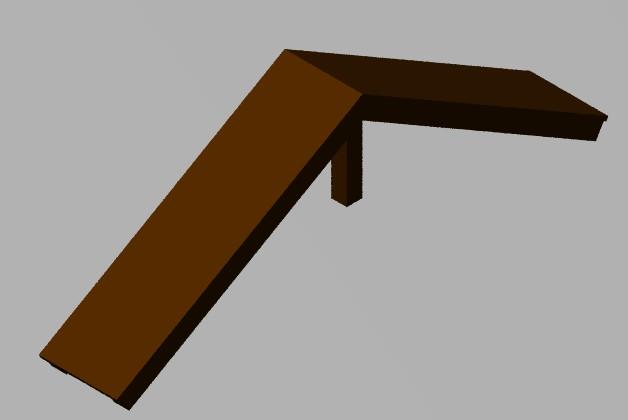

19 Pochylnia skośna duża Wymiary 40x315x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wyokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym

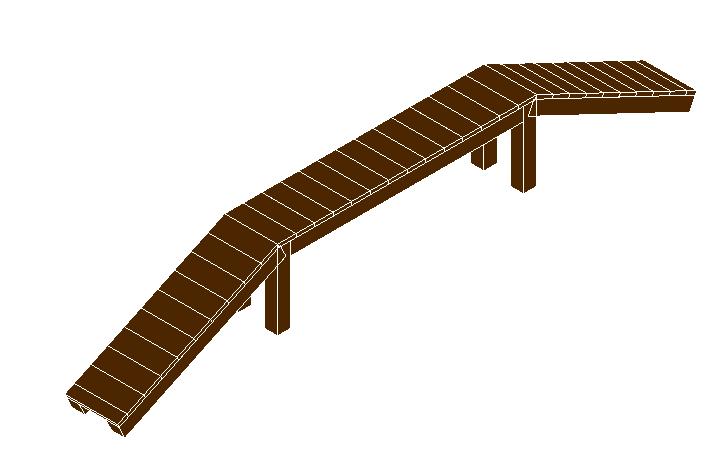

20 Pochylnia płaska Wymiary 40x440x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wysokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym.

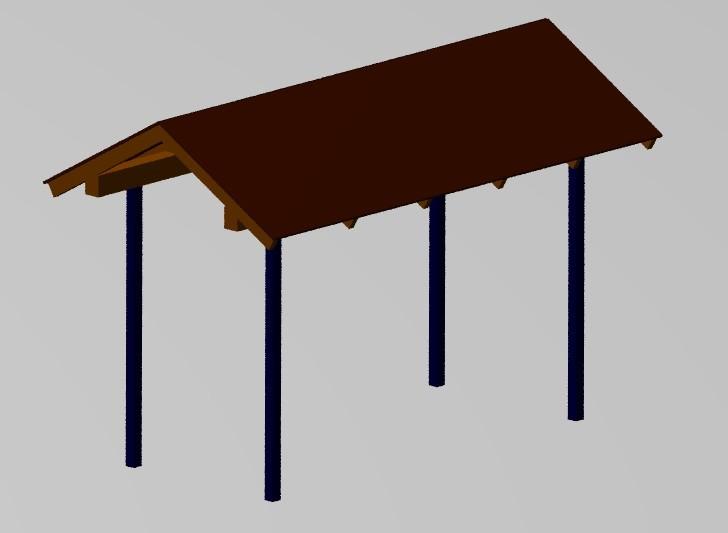

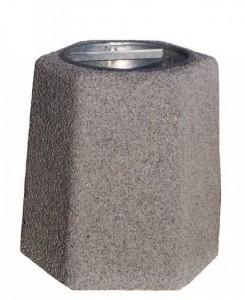

21 Altanka Altanka wykonana na konstrukcji z rury kwadratowej min. 100x100 x4,0 mm Dach w konstrukcji z drewna pokryty gontem bitumicznym. Altana o wymiarach 180x400x350cm. Altana wykonana z gotowych wyrobów prefabrykowanych. Altankę należy wbetonować w grunt. Dach o wymiarach w rzucie poziomym 500x280cm i kącie nachylenia Kosz na śmieci Wymiary: pojemność 40 l wysokość 60 cm szerokość 60 cm waga 160 kg kolor jasnobeżowy Materiał: kamień płukany, wkład z blachy ocynkowanej z popielniczką 22

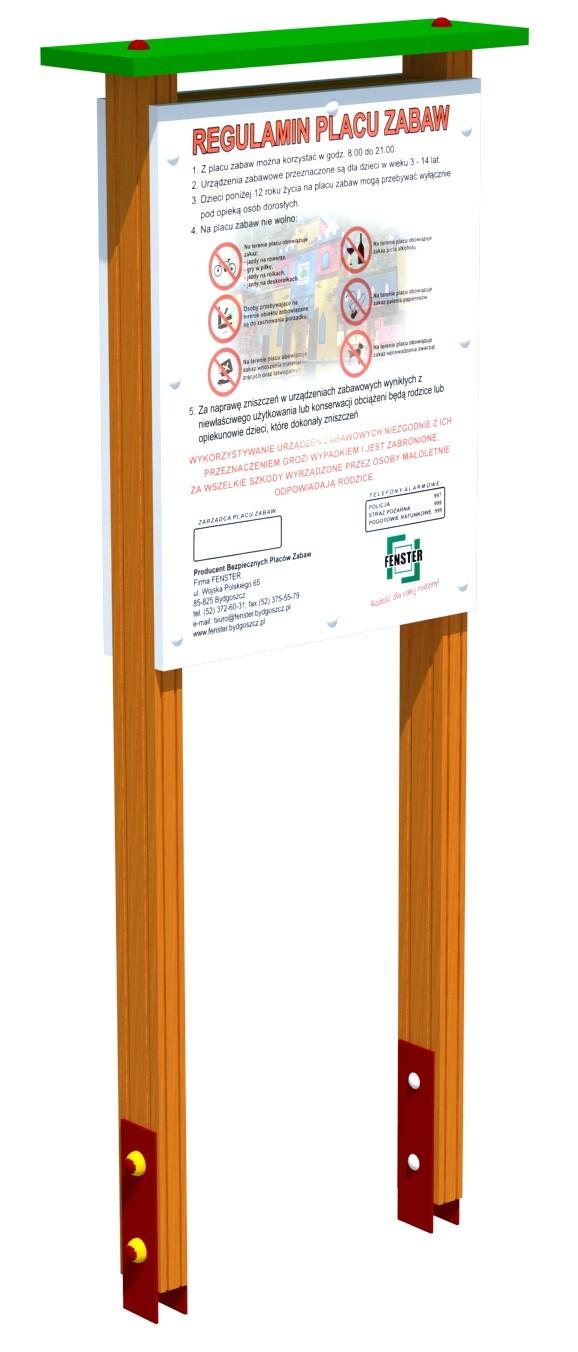

22 Regulamin dwustronny Wymiary urządzenia: 0,60x0,20 m Wysokość: 1,80 m Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 90x90mm. Regulamin uzbrojony w dwie tablice Ławka żeliwna z listwami z tworzywa sztucznego Wymiary ławki: 1,80x0,50x0,80 m

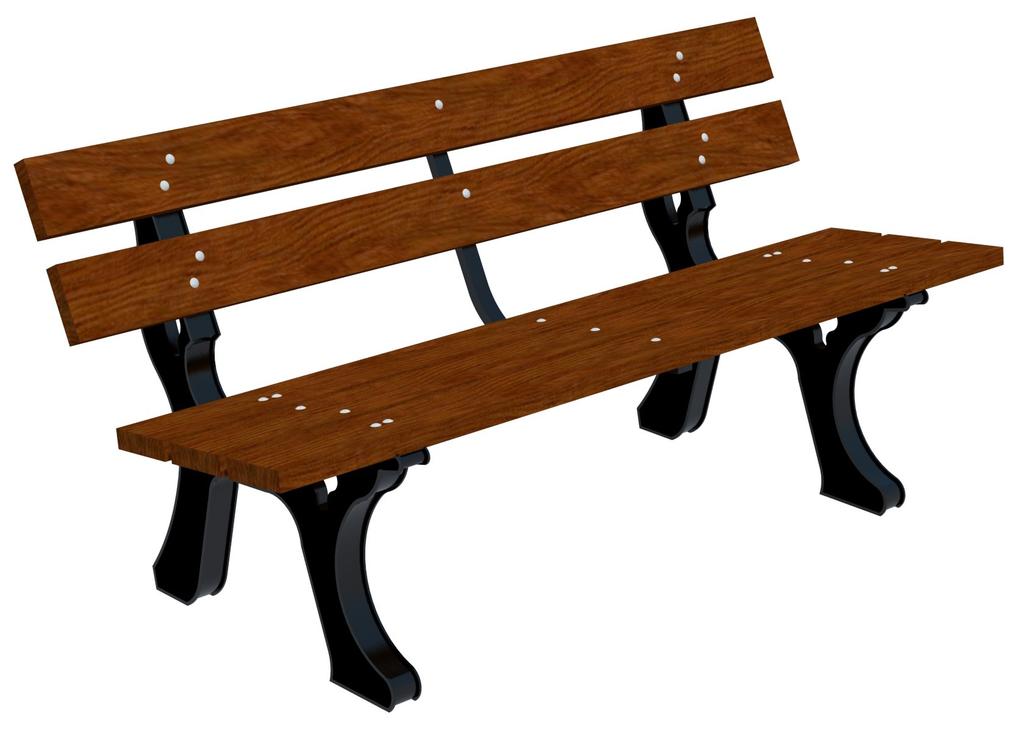

23 24 Minimalny skład urządzenia: -nogi żeliwne 2 szt. -listwy z tworzywa barwionego w masie 5 szt. Nogi ławki wykonane z wysokogatunkowego żeliwa. Siedziska i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju nie dopuszcza się siedzisk z listwami drewnianymi. Listwy o przekroju minimalnym 100x37x1800mm w kolorze brązowym materiał niewymagający konserwacji, malowania i impregnacji. Ławkę należy wbetonować w grunt Stojak na rower Stojak rowerowy dwu-stanowiskowy. Wykonany ze stali pomalowanej na czarno. Stojak zamocowany w gruncie na pośrednictwem betonowej podstawy Charakterystyka ekologiczna. Przedmiotowy wybieg dla psów zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Zaproponowane w projekcie rozwiązania techniczne dotyczące wentylacji i technologii ograniczają ewentualny niekorzystny wpływ na środowisko do granic działki. Projektowana lokalizacja obiektów jest wariantem najbardziej korzystnym dla środowiska.

24 Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektów.

25 26 Wpływ na wody powierzchniowe i podziemne. Projektowany wybieg dla psów nie będzie wpływał negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania wybiegu dla psów nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja wybiegu dla psów nie będzie miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu Część rysunkowa Rzut poziomy wybiegu dla psów rys nr A Szczegóły fundamentowania rys nr A2 inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 asystent projektanta mgr inż. Artur Tusznio architektura,

26 3. Instalacje sanitarne 29

27 30 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY INSTALACJE SANITARNE DLA INWESTYCJI pn.: Nazwa obiektu: Inwestor/ adres: BUDOWA WYBIEGU DLA PSÓW PRZY UL. NIESIOŁOWSKIEGO GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ Lokalizacja działki nr ewid. 217/2, 218, 219, obręb 47, inwestycji: Ja niżej podpisany oświadczam, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej. projektant upr. instalacje sanitarne mgr inż. Jakub Gorlik POM/0052/PWOS/10

28 Podstawa opracowania Zlecenie inwestora na wykonanie projektu technicznego, Mapa sytuacyjno-wysokościowa w skali 1:500, Warunki Techniczno-Projektowe. Obowiązujące normy i zarządzenia. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z dnia 15 czerwca 2002 póz.690) Ustawa z dnia 7 czerwca 2001 r o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (Dz. U. Nr 72/01 póz.747) Rozporządzenie Rady Ministrów z dnia 24 stycznia 1986r w sprawie wykonania niektórych przepisów ustawy o drogach publicznych (Dz. U. nr 6/86 póz. 33, Dz.U. Nr 48/86 póz. 239, Dz. U. Nr 136/95 póz. 670) Ustawa z dnia 7 lipca 1994r Prawo budowlane (Dz.U. Nr 106/00 póz. 1126, Nr 109/00 póz. 1157, Nr 120/00 póz. 1268) PN-EN :2000 "Systemy przewodowe z tworzyw sztucznychsystemy przewodowe z niezmiękczonego polichlorku winilu (PVC-U) do przesyłania wody" PN-B-06050/1999 "Roboty ziemne" PN-86/B "Tablice orientacyjne do oznaczania uzbrojenia na przewodach wodociągowych" PN-B-10725:1997 "Wodociągi - Przewody zewnętrzne-wymagania i badania" PN-B-10736/1999 "Roboty ziemne" PN-92/B "Studzienki rewizyjne" 3.2. Zakres opracowania przyłącze wodne z wodociągu zlokalizowanego przy ul. Buszczyńskich do projektowanego wybiegu dla psów PE Ø40/3,7mm, instalacja zewnętrzna z wodopojem 3.3. Wodopój Zaprojektowano wodopój składający się z poidła dwukomorowego pływakowego i zaworu czerpalnego. Poidło i zawór czerpalny należy zamocować na konstrukcji wsporczej z rury 1,5cala wbetonowanej w grunt. Konstrukcję wsporczą oraz rurę zasilającą wodopój należy zabezpieczyć antykorozyjnie poprzez pomalowanie na kolor zielony. Poidło i zawór czerpalny należy zasilić rurą 3/4cala z instalacji zewnętrznej wodnej. W miesiącach zimowych dostęp wody do wodopoju należy odciąć zaworem znajdującym się w studni wodomierzowej. Poidło dla psów - wodopój

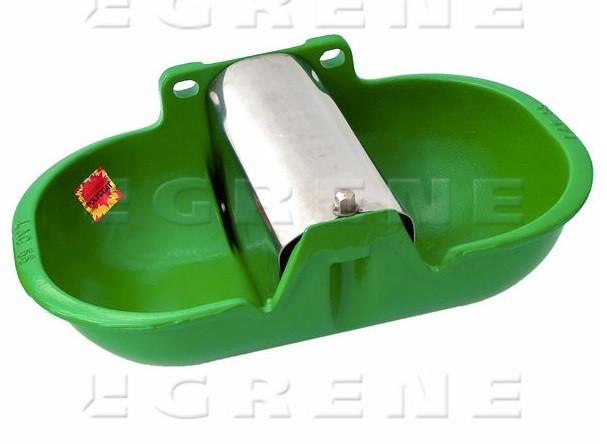

29 32 Miska żeliwna pokryta specjalną warstwą tworzywa sztucznego, która zabezpiecza poidło przed odpryskami Przyłącze boczne lub dolne Korek spustowy do łatwego czyszczenia miski Idealne dla psów itp. kolor zielony kierunek przyłączenia dolny pionowy i poziomy poidło zamontowane na stojaku z rury stalowej pomalowanej na zielono. Wodopój projektuje się jako dwupoziomowy. Miskę żeliwną projektuje się posadowić na wysokości 5 cm nad ziemią nad nią będzie znajdował się zawór wodny wypływowy na wysokości 1,00 m. Zwór czerpalny

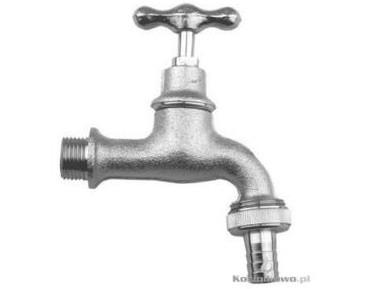

30 33 - Wymiar [cal]: 1/2 - D [cal]: G3/4 - L [mm]: 85 - PN [bar]: 10 - d1 [mm]: 13 - H [mm]: 81 - waga [kg]: materiał: mosiądz - uchwyt: belka mosiężna - powierzchnia: śrutowana chromowana - przyłączenie: wkrętne - element sterujący: głowica wzniosowa 3.4. Przyłącze wodociągowe i instalacja zewnętrzna wody Projektuje się doprowadzanie wody do projektowanego wybiegu dla psów z wodociągu zlokalizowanego przy ul. Buszczyńskich na działce 31/42 obręb 51. Przyłącze wodociągowe projektuje się z rur PE ø40/3,7mm.od wodopoju do studni wodomierzowej należy poprowadzić instalację zewnętrzną wodną z rury PE 32/3,7mm. Studnię wodomierzową posadowiono na skraju działki nr 219. Od studni wzdłuż istniejącego parkingu poprowadzono przyłącze przez działkę 10/27 w kierunku wschodnim. Następnie przyłącze poprowadzono przeciskiem pod istniejącą drogą wewnętrzna na działce nr 10/25. Następnie przyłącze biegnie wzdłuż istniejącej drogi w kierunku zachodnim do istniejącego wodociągu Ø100mm na działce 31/42. Wpięcie zaprojektowano za istniejącym hydrantem. Minimalna głębokość ułożenia przyłącza wynosi 1,50m, włączenie do istniejącego wodociągu wykonać za pomocą opaski do nawiercania wraz z zasuwą odcinającą. Zasuwę połączyć z rurą przyłącza wodociągowego za pomocą kształtek PE. Przyłącze wodociągowe należy wprowadzić do projektowanej studni wodomierzowej. Aby zabezpieczyć zasuwę wodociągową przed uszkodzeniem należy zastosować obudowę teleskopową zwieńczoną skrzynką uliczną o średnicy 180mm ( w części z deklem). Skrzynkę uliczną należy zabezpieczyć przed przemieszczaniem poprzez obetonowanie bądź założenie prefabrykowanego elementu betonowego tzw. kwadratu. Zasuwę należy oznakować tablicą orientacyjną zgodnie z PN 86/B Przed przystąpieniem do robót należy wytyczyć projektowaną trasę przewodu wodociągowego w sposób widoczny i trwały za pomocą wbicia kołków i tzw. świadków. Przyłącze należy wykonać metodą wykopu otwartego, nawierzchnię, przez którą prowadzone jest przyłącze przywrócić do stanu pierwotnego Przewody wodociągowe Przewody przyłącza łączyć za pomocą kształtek PE SDR 11, należy układać je na podsypce z piasku o grubości 10cm starannie zagęszczonej. Obsypkę przewodu w strefie ochronnej tj. do wysokości 20 cm ponad wierzch rury wykonać z piasku sypkiego. Zagęszczenie warstwy ochronnej wykonać warstwami, co 10cm. Zasypkę wykonać gruntem rodzimym z zagęszczeniem warstwami grubości 20cm. Zasypywanie wykopu prowadzić gruntem rodzimym, bez kamieni i głazów. W miejscach skrzyżowań z projektowanym i istniejącym uzbrojeniem na przewodzie wodociągowym zainstalować stalowe tuleje ochronne, zgodnie z normą i instrukcją

31 34 producenta Oznakowanie trasy wodociągu Na całej długości ułożenia przyłącze wodociągowego oznakować taśmą w kolorze niebieskim wykonaną z tworzywa sztucznego z metalową wkładką w odległości 50 cm mierzonej pionowo od wierzchu rury Studnia i zestaw wodomierzowy W celu opomiarowania zużycia wody, zaprojektowano zestaw wodomierzowy składający się: zawór kulowy DN 20mm - 2 szt. wodomierz skrzydełkowy na wodę zimną JS-10 DN20mm zawór zwrotny antyskażeniowy EA 251 DN 25 (firmy Danfoss) Zestaw wodomierzowy umiejscowiono w studni wodomierzowej mrozoodpornej o średnicy Ø600mm. Studnia wodomierzowa jest mrozoodporna Próba szczelności przyłącza wodociągowego. Dezynfekcja Przyłącze wodociągowe należy poddać próbie szczelności zgodnie z PN81/B Próbę należy przeprowadzić na ciśnienie 1,0MPa przy temperaturze zewnętrznej nie niższej niż +10C. Po wykonaniu pozytywnej próby ciśnieniowej przyłącze należy zdezynfekować i przepłukać. Do dezynfekcji należy stosować podchloryn sodu w ilości min 50mg/dm3, czas kontaktu 24h. Po dezynfekcji przyłącze należy dokładnie przepłukać czystą wodą Roboty montażowe Przyłącze należy wykonać metodą wykopu otwartego i przeciskiem. Wykopy wykonać jako wąsko przestrzenny z umocnieniem. Roboty ziemne wykonać koparkom z odkładem urobku 1m od krawędzi wykopu z wyrównaniem dna ręcznie. Po wykonaniu prac teren należy przywrócić do stanu pierwotnego. Zasyp wykopu należy dokonać po odbiorze technicznym przyłącza. Większą część trasy przyłącza zaprojektowano po terenie biologicznie czynnym. Pod jezdnią wewnętrzną zaprojektowano przecisk. Pod jezdnią przyłącze należy umieścić w rurze osłonowej PE Ø110/4,0mm. W miejscach występowania polbruków i innych utwardzeń nawierzchnię należy odtworzyć. Wykonawcą może być tylko zakład posiadający uprawnienia do wykonywania tych robót. Przy skrzyżowaniach z istniejącym uzbrojeniem wykopy wykonywać ręcznie z zachowaniem szczególnej ostrożności. Wykopy winny być prowadzone zgodnie z przepisami zawartymi w PNB06050: Odległości bezpieczne. Trasa projektowanego przyłącza wodociągowego uwzględnia wymogi ww. rozporządzenia MPiH określające odległości bezpieczne od innych nadziemnych i podziemnych obiektów terenowych. Trasę uzgodniono w ZUDP.

32 Roboty ziemne Roboty ziemne należy wykonywać zgodnie z wymogami BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. W/w norma zawiera przepisy dotyczące: Wykopów otwartych obudowanych z uwzględnieniem szczególnych warunków bezpieczeństwa pracy, Zabezpieczenia wykopów przed zalaniem wodą z opadów atmosferycznych, Wykopów otwartych o ścianach pionowych bez obudowy, Wykopów otwartych nie obudowanych o skarpach nachylonych, Minimalnej szerokości wykopów, Materiału podłoża i jego zabezpieczenia, Wykonywanie drenażu poziomego i pionowego, Stosowanie ścianek szczelnych zasypywania przewodu, Mając na względzie wymagania bhp, wykop o ścianach pionowych należy szalować na całej jego długości. Rodzaj szalowania należy przyjąć w zależności od spoistości gruntu. W przypadku gruntów spoistych suchych można zastosować szalowanie ażurowe wykopu. Szalowanie ścian wykopu należy wykonać poziomo z wyprasek KS-3 o dł.4m. Rozstaw usztywnień 0,7+2,6+0,7 m. Rozparcie wyprasek wykonać belkami pionowymi o wym cm i rozporami drewnianymi Æ120mm, co 80cm. Rozpory należy zabezpieczyć zastrzałami i klamrami ciesielskimi. Szczególną uwagę należy zwrócić, aby ostatnia górna deska szalunku wystawała min.15cm. Wszystkie napotkane przewody podziemne na trasie przyłącza, krzyżujące się lub biegnące równolegle z wykopem powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację. Wykop należy oznakować taśmą ostrzegawczą na wysokości 1,0m a w godzinach nocnych wykop należy oświetlić od czoła lampami ostrzegawczymi. Rozdeskowanie ścian wykopu należy wykonywać z zachowaniem ostrożności ze względu na możliwość obsunięcia się ścian wykopu. Powyższe wymagania nie mają zastosowania przy wykopie o ścianach skarpowanych. Zasypywanie przewodu w wykopie należy wykonywać w dwóch warstwach. Pierwszą warstwą jest tzw. Warstwa ochronna o grubości 30cm ponad wierzch rury. Natomiast druga warstwa jest wypełnieniem wykopu aż do właściwej rzędnej terenu. Warstwę pierwszą można podzielić na dwa etapy tj. etap I i etap II. Natomiast warstwą drugą jest etap III. Etap I wykonywanie warstwy ochronnej rurociągu z wyłączeniem połączeń rur. Etap II po próbie szczelności rurociągu z przeprowadzeniem odnośnych badań należy wykonać warstwę ochronną w miejscach połączeń. Etap II zasypywanie wykopu do powierzchni terenu. Do zasypywania wykopu warstwą ochronną należy stosować grunt mineralny tj. piasek sypki, drobno lub średnio ziarnisty bez grud i kamieni. Warstwa ta musi być starannie ubita z obu stron przewodu. Zasypywanie i ubijanie gruntu w strefie ochronnej należy dokonywać warstwami o grubości do 1/3 średnicy rury. Szczególną uwagę należy na podbicie gruntu w tzw. pachach przewodu. W/w podbijanie należy wykonywać ręcznie ubijakami drewnianymi. Stosowanie ubijaków metalowych dopuszczalne jest dopiero w odległości 10cm od rury. Zasypanie wykopu powyżej warstwy ochronnej należy wykonać gruntem rodzimym, warstwami z jednoczesnym zagęszczaniem i ewentualną rozbiórką szalunku Warunki odbioru technicznego Warunki odbioru technicznego zewnętrznych sieci podziemnych określone są w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych rozdz. 2 i 3 tom II wydane przez Arkady Warszawa w 1988r. W/w opracowaniu rozróżnia się odbiory częściowe i końcowe. Rozróżnia się dwa rodzaje

33 36 odbioru, wynikające z technologii i organizacji prowadzenia budowy tj. odbiór częściowy i końcowy. Odbiór techniczny częściowy obejmuje odbiór poszczególnych faz robót podlegających zakryciu przed całkowitym zakończeniem budowy odcinków przewodu a mianowicie: a)podłoża, b)odcinka przewodu przed badaniem jego szczelności, c)obiektów budowlanych na przewodzie (bloki oporowe studzienki itp.), d)szczelność odcinka przewodu, e)warstwy ochronnej zasypu ułożonego odcinka przewodu po próbie szczelności. Fakty te muszą być odnotowane w dzienniku budowy przez inspektora nadzoru i kierownika budowy. Odbiór techniczny końcowy. Po dokonaniu odbioru należy sporządzić protokół, podpisany przez wszystkich członków komisji. Komisji przewodniczy przedstawiciel inwestora Uwagi końcowe Przed zasypaniem wykopu należy wykonać inwentaryzację geodezyjną Zestawienie materiałów Lp. Nazwa materiału Ilość Jednostka 1 Rura PE Ø40/3,7 SDR 11 93,54 m 2 Opaska do nawiercania rur Ø100m 1 szt. 3 Zasuwa Ø40 1 szt. 4 Obudowa teleskopowa 1 szt. 5 Skrzynka uliczna 1 szt. 6 Kolano PE Ø40 (szybkozłączka) 6 szt. 7 Rura osłonowa PE Ø110/4,0 9,8 m 8 Studnia wodomierzowa mrozoodporna z zestawem wodomierzowym (z pełnym wyposażeniem (wodomierz, zawór antyskażeniowy, zestaw akcesoriów)) 1 szt. 9 Przejście Pe/stal 32/3/4cala 1 szt. 10 Rura PE Ø32/3,7 SDR 11 29,5 m 11 Wodopój z zestawem montażowym 1 szt. 12 Zawór czerpalny z zestawem montażowym 1 szt. 13 Rura 3/4cala 2,2 m 14 Konstrukcja wsporcza z zestawem montażowym 1 szt.

34 Obliczenia Rodzaj punktu czerpalnego Normatywn y przepłye wody qn [l/s] Ilość przyborów [szt] Suma normatywnego wypływu wody Sqn [l/s] Zawór czerpalny ze złączką 0,50 2,00 1,00 Razem Sqn [l/s] 1,00 Przepływ obliczeniowy wody q=0,54 l/s Na podstawie założeń zawartych w tabeli oraz długości przyłącza dobrano wąż Ø40mm z PE. Dobór wodomierza: Dobrano wodomierz Js DN 20mm Część rysunkowa Profil instalacji zewnętrznej wodnej rys nr S Wodopój rys nr S Profil przyłącza wodnego rys nr S Studnia wodomierzowa mrozoodporna rys nr S4 projektant upr. instalacje sanitarne mgr inż. Jakub Gorlik POM/0052/PWOS/10

35 42 4. Dokumenty formalno prawne.

36 Opinia geologiczna. Opinia geologiczna Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,8 m poniżej poziomu terenu. Grunt nośny stanowi piasek w stanie średniozagęszczonym. Przyjęto dopuszczalne naprężenie 0.150MPa. Po dokonaniu odkrywki gruntu na głębokości 1.50 m poniżej poziomu terenu w miejscu budowy, nie stwierdzono wód gruntownych. inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93

37 Informacja bezpieczeństwa i ochrony zdrowia Nazwa obiektu: Budowa wybiegu dla psów przy ul. Niesiołowskiego Inwestor/ adres: Gmina Miasto Toruń, ul. Wały Generała Sikorskiego 8, Toruń Lokalizacja inwestycji: działki nr ewid. 217/2, 218, 219, obręb 47, Branża: architektura, instalacje sanitarne 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: zgrzewarki, koparki, urządzenia przeciskowego itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym

38 45 przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Zabezpieczenia przed osunięciem wykopu powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych. Zabezpieczenia można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 ul. Akacjowa Charzykowy

39 4.3. Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów 4.4. Warunki techniczne wykonania przyłącza 4.5. Opinia ZUDP 4.6. Uzgodnienia 46
