1 R ZEC ZPO SPO LITA (12) OPIS PATENTOWY (19) PL (11) P O L S K A (13) B1 (21) Numer zgłoszenia: (51) IntCl5: F24F 6/14 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Agregat do nawilżania powietrza wodą (43) Zgłoszenie ogłoszono: BUP 14/89 (73)Uprawniony z patentu: Zakłady Okrętowych Urządzeń Chłodniczych i Klimatyzacyjnych KLIMOR", Gdynia, PL (45) O udzieleniu patentu ogłoszono: WUP 11/92 (72)Twórcy wynalazku: Stanisław Białek, Gdynia, PL Andrzej Dornowicz, Gdynia, PL Tadeusz Szymański, Gdańsk, PL PL B1 (5 7 ) 1. A gregat do naw ilżania pow ietrza w odą, posiadający blok naw ilżający, składający się z zespołu dysz naw ilżających odkraplacza, w anny, znamienny tym, że w bloku (1 ) naw ilżającym usytuow ane są złoża (5) zraszane w postaci wielow arstwow ej siatki nylonow ej, z których jed n o złoże (5) zraszane znajduje się przed zespołem dysz (3) naw ilżających, zaś drugie złoże (5) zraszane usytuow ane jest za zespołem dysz (3) naw ilżających, n ato m iast p o d blokiem ( 1 ) naw ilżającym usytuow any jest zbiornik ( 1 1 ) w ody, p o m p a (2 ) oraz arm a tu ra o d cinająco-steru jąca. fig.1

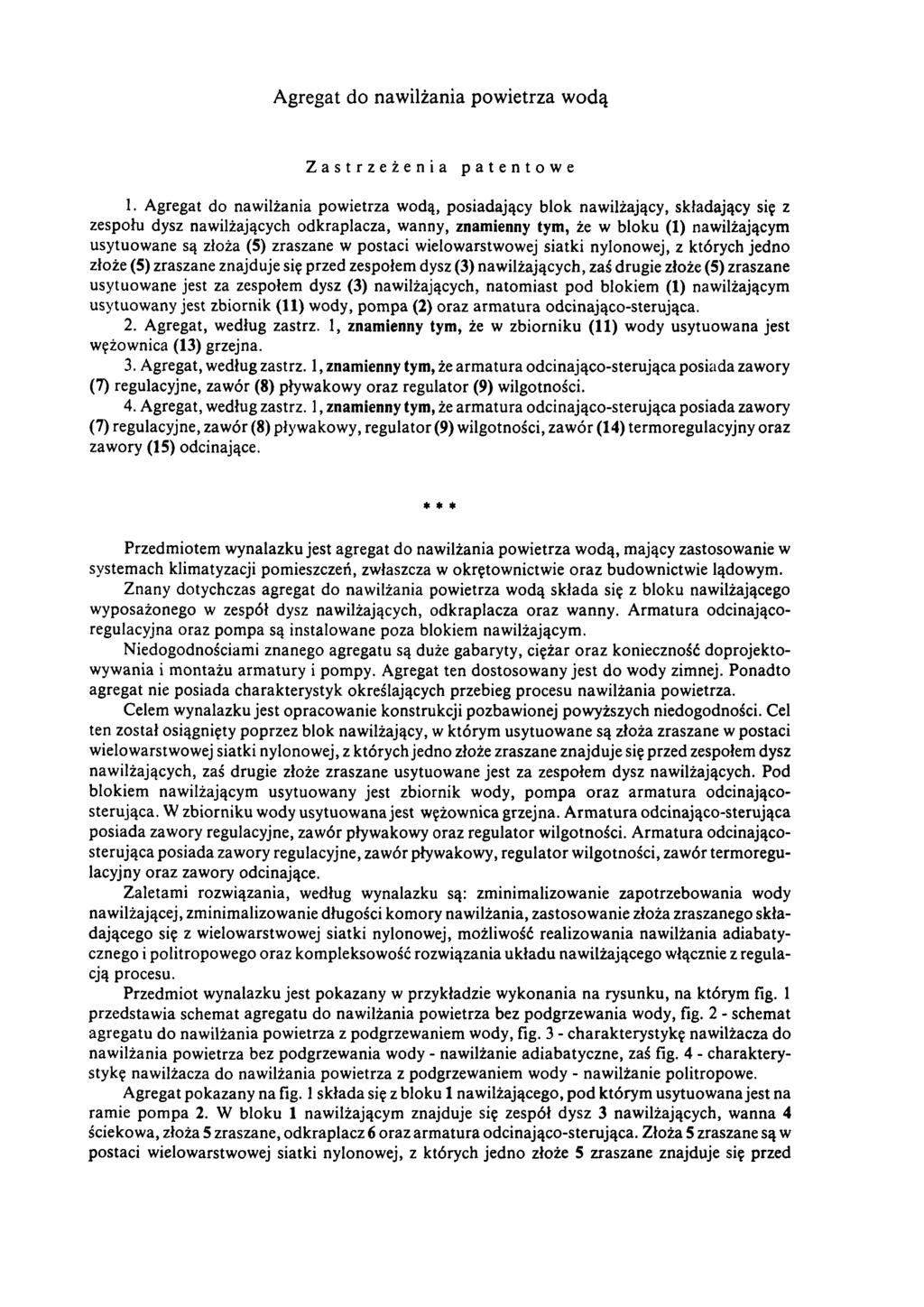

2 Agregat do nawilżania powietrza wodą Zastrzeżenia patentowe 1. Agregat do nawilżania powietrza wodą, posiadający blok nawilżający, składający się z zespołu dysz nawilżających odkraplacza, wanny, znamienny tym, że w bloku (1) nawilżającym usytuowane są złoża (5) zraszane w postaci wielowarstwowej siatki nylonowej, z których jedno złoże (5) zraszane znajduje się przed zespołem dysz (3) nawilżających, zaś drugie złoże (5) zraszane usytuowane jest za zespołem dysz (3) nawilżających, natom iast pod blokiem (1) nawilżającym usytuow any jest zbiornik (1 1 ) wody, pom pa (2) oraz arm atu ra odcinająco-sterująca. 2. Agregat, według zastrz. 1, znamienny tym, że w zbiorniku (11) wody usytuow ana jest wężownica (13) grzejna. 3. Agregat, według zastrz. 1, znamienny tym, że arm atura odcinająco-sterująca posiada zawory (7) regulacyjne, zawór (8) pływakowy oraz regulator (9) wilgotności. 4. Agregat, według zastrz. 1, znamienny tym, że arm atura odcinająco-sterująca posiada zawory (7) regulacyjne, zawór (8) pływakowy, regulator (9) wilgotności, zaw ór (14) termoregulacyjny oraz zawory (15) odcinające. * * * Przedmiotem wynalazku jest agregat do nawilżania powietrza wodą, mający zastosowanie w system ach klim atyzacji pom ieszczeń, zwłaszcza w okrętow nictw ie o raz budownictw ie lądowym. Znany dotychczas agregat do nawilżania powietrza wodą składa się z bloku nawilżającego wyposażonego w zespół dysz nawilżających, odkraplacza oraz wanny. A rm atura odcinającoregulacyjna oraz pom pa są instalow ane poza blokiem nawilżającym. Niedogodnościami znanego agregatu są duże gabaryty, ciężar oraz konieczność doprojektowywania i m ontażu arm atury i pom py. Agregat ten dostosow any jest do wody zimnej. Ponadto agregat nie posiada charakterystyk określających przebieg procesu naw ilżania powietrza. Celem wynalazku jest opracowanie konstrukcji pozbawionej powyższych niedogodności. Cel ten został osiągnięty poprzez blok nawilżający, w którym usytuow ane są złoża zraszane w postaci wielowarstwowej siatki nylonowej, z których jedno złoże zraszane znajduje się przed zespołem dysz nawilżających, zaś drugie złoże zraszane usytuowane jest za zespołem dysz nawilżających. Pod blokiem nawilżającym usytuowany jest zbiornik wody, pom pa oraz arm atura odcinającosterująca. W zbiorniku wody usytuow ana jest wężownica grzejna. A rm atura odcinająco-sterująca posiada zawory regulacyjne, zawór pływakowy oraz regulator wilgotności. A rm atura odcinającosterująca posiada zawory regulacyjne, zaw ór pływakowy, regulator w ilgotności, zaw ór term oregulacyjny oraz zawory odcinające. Zaletami rozwiązania, według wynalazku są: zminimalizowanie zapotrzebow ania wody naw ilżającej, zm inim alizow anie długości kom ory naw ilżania, zastosow anie złoża zraszanego składającego się z wielowarstwowej siatki nylonowej, możliwość realizow ania nawilżania adiabatycznego i politropow ego oraz kom pleksow ość rozw iązania układu naw ilżającego włącznie z regulacją procesu. Przedm iot wynalazku jest pokazany w przykładzie wykonania na rysunku, na którym fig. 1 przedstaw ia schemat agregatu do nawilżania powietrza bez podgrzew ania wody, fig. 2 - schemat agregatu do nawilżania powietrza z podgrzewaniem wody, fig. 3 - charakterystykę nawilżacza do naw ilżania pow ietrza bez podgrzew ania wody - nawilżanie adiabatyczne, zaś fig. 4 - charakterystykę nawilżacza do nawilżania pow ietrza z podgrzew aniem wody - nawilżanie politropow e. Agregat pokazany na fig. 1 składa się z bloku 1 nawilżającego, pod którym usytuow ana jest na ram ie pom pa 2. W bloku 1 nawilżającym znajduje się zespół dysz 3 nawilżających, wanna 4 ściekowa, złoża 5 zraszane, odkraplacz 6 oraz arm atura odcinająco-sterująca. Złoża 5 zraszane są w postaci wielowarstwowej siatki nylonow ej, z których jedno złoże 5 zraszane znajduje się przed

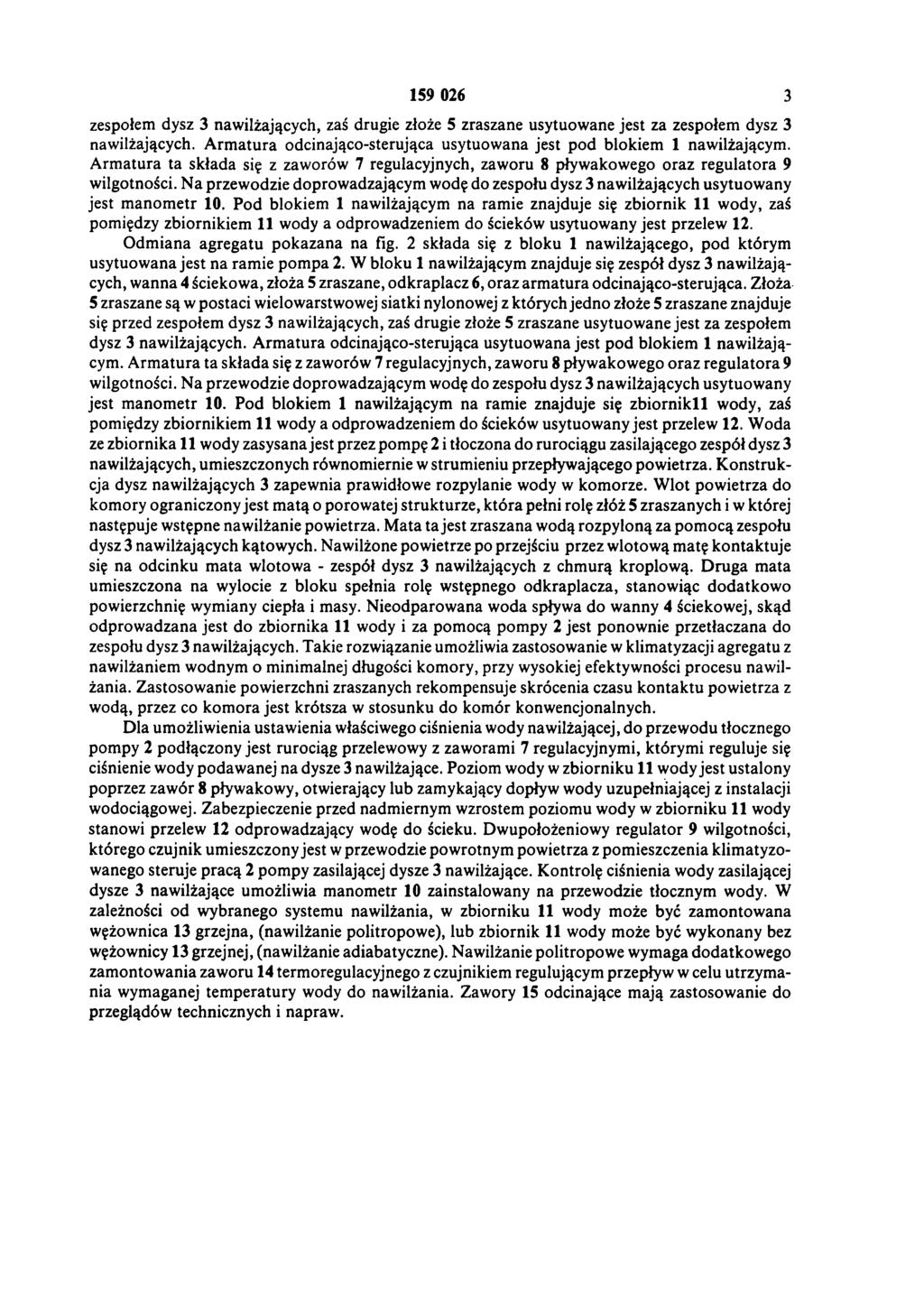

3 zespołem dysz 3 nawilżających, zaś drugie złoże 5 zraszane usytuowane jest za zespołem dysz 3 nawilżających. A rm atura odcinająco-sterująca usytuowana jest pod blokiem 1 nawilżającym. A rm atura ta składa się z zaworów 7 regulacyjnych, zaworu 8 pływakowego oraz regulatora 9 wilgotności. N a przewodzie doprowadzającym wodę do zespołu dysz 3 nawilżających usytuowany jest m anom etr 10. Pod blokiem 1 nawilżającym na ram ie znajduje się zbiornik 11 wody, zaś pom iędzy zbiornikiem 11 wody a odprow adzeniem do ścieków usytuow any jest przelew 12. O dm iana agregatu pokazana na fig. 2 składa się z bloku 1 nawilżającego, pod którym usytuow ana jest na ram ie pom pa 2. W bloku 1 nawilżającym znajduje się zespół dysz 3 nawilżających, wanna 4 ściekowa, złoża 5 zraszane, odkraplacz 6, oraz arm atura odcinająco-sterująca. Złoża 5 zraszane są w postaci wielowarstwowej siatki nylonowej z których jedno złoże 5 zraszane znajduje się przed zespołem dysz 3 nawilżających, zaś drugie złoże 5 zraszane usytuow ane jest za zespołem dysz 3 nawilżających. A rm atura odcinająco-sterująca usytuow ana jest pod blokiem 1 nawilżającym. A rm atura ta składa się z zaworów 7 regulacyjnych, zaworu 8 pływakowego oraz regulatora 9 wilgotności. Na przewodzie doprowadzającym wodę do zespołu dysz 3 nawilżających usytuowany jest m anom etr 10. Pod blokiem 1 nawilżającym na ramie znajduje się z b io rn ik u wody, zaś pomiędzy zbiornikiem 11 wody a odprowadzeniem do ścieków usytuowany jest przelew 12. W oda ze zbiornika 11 wody zasysana jest przez pom pę 2 i tłoczona do rurociągu zasilającego zespół dysz 3 nawilżających, um ieszczonych rów nom iernie w strum ieniu przepływ ającego pow ietrza. K on stru k- cja dysz nawilżających 3 zapewnia prawidłowe rozpylanie wody w kom orze. W lot pow ietrza do kom ory ograniczony jest m atą o porowatej strukturze, która pełni rolę złóż 5 zraszanych i w której następuje wstępne nawilżanie powietrza. M ata ta jest zraszana wodą rozpyloną za pom ocą zespołu dysz 3 nawilżających kątowych. Nawilżone powietrze po przejściu przez wlotową matę kontaktuje się na odcinku m ata wlotowa - zespół dysz 3 nawilżających z chm urą kroplow ą. D ruga m ata umieszczona na wylocie z bloku spełnia rolę wstępnego odkraplacza, stanow iąc dodatkow o powierzchnię wymiany ciepła i masy. Nieodparow ana woda spływa do wanny 4 ściekowej, skąd odprow adzana jest do zbiornika 11 wody i za pom ocą pom py 2 jest ponownie przetłaczana do zespołu dysz 3 nawilżających. Takie rozwiązanie umożliwia zastosowanie w klimatyzacji agregatu z nawilżaniem w odnym o m inim alnej długości kom ory, przy wysokiej efektyw ności procesu nawilżania. Zastosowanie powierzchni zraszanych rekompensuje skrócenia czasu kontaktu powietrza z wodą, przez co kom ora jest krótsza w stosunku do kom ór konwencjonalnych. Dla umożliwienia ustawienia właściwego ciśnienia wody nawilżającej, do przew odu tłocznego pom py 2 podłączony jest rurociąg przelewowy z zaworami 7 regulacyjnymi, którym i reguluje się ciśnienie wody podaw anej na dysze 3 nawilżające. Poziom wody w zbiorniku 11 wody jest ustalony poprzez zawór 8 pływakowy, otwierający lub zamykający dopływ wody uzupełniającej z instalacji wodociągowej. Zabezpieczenie przed nadmiernym wzrostem poziom u wody w zbiorniku 11 wody stanowi przelew 12 odprowadzający wodę do ścieku. Dwupołożeniowy regulator 9 wilgotności, którego czujnik um ieszczony jest w przew odzie pow rotnym pow ietrza z pom ieszczenia klim atyzowanego steruje pracą 2 pom py zasilającej dysze 3 nawilżające. Kontrolę ciśnienia wody zasilającej dysze 3 nawilżające umożliwia m anom etr 10 zainstalowany na przewodzie tłocznym wody. W zależności od wybranego systemu nawilżania, w zbiorniku 11 wody może być zam ontow ana wężownica 13 grzejna, (nawilżanie politropow e), lub zbiornik 11 wody może być wykonany bez wężownicy 13 grzejnej, (nawilżanie adiabatyczne). Nawilżanie politropow e wymaga dodatkow ego zam ontow ania zaw oru 14 term oregulacyjnego z czujnikiem regulującym przepływ w celu utrzym a- nia wymaganej tem peratury wody do nawilżania. Zawory 15 odcinające m ają zastosowanie do przeglądów technicznych i napraw.

4 fig. 3 fig. 4

5 fig.2 fig. 1 Zakład Wydawnictw UP RP. Nakład 90 egz. Cena 5000 zł.
