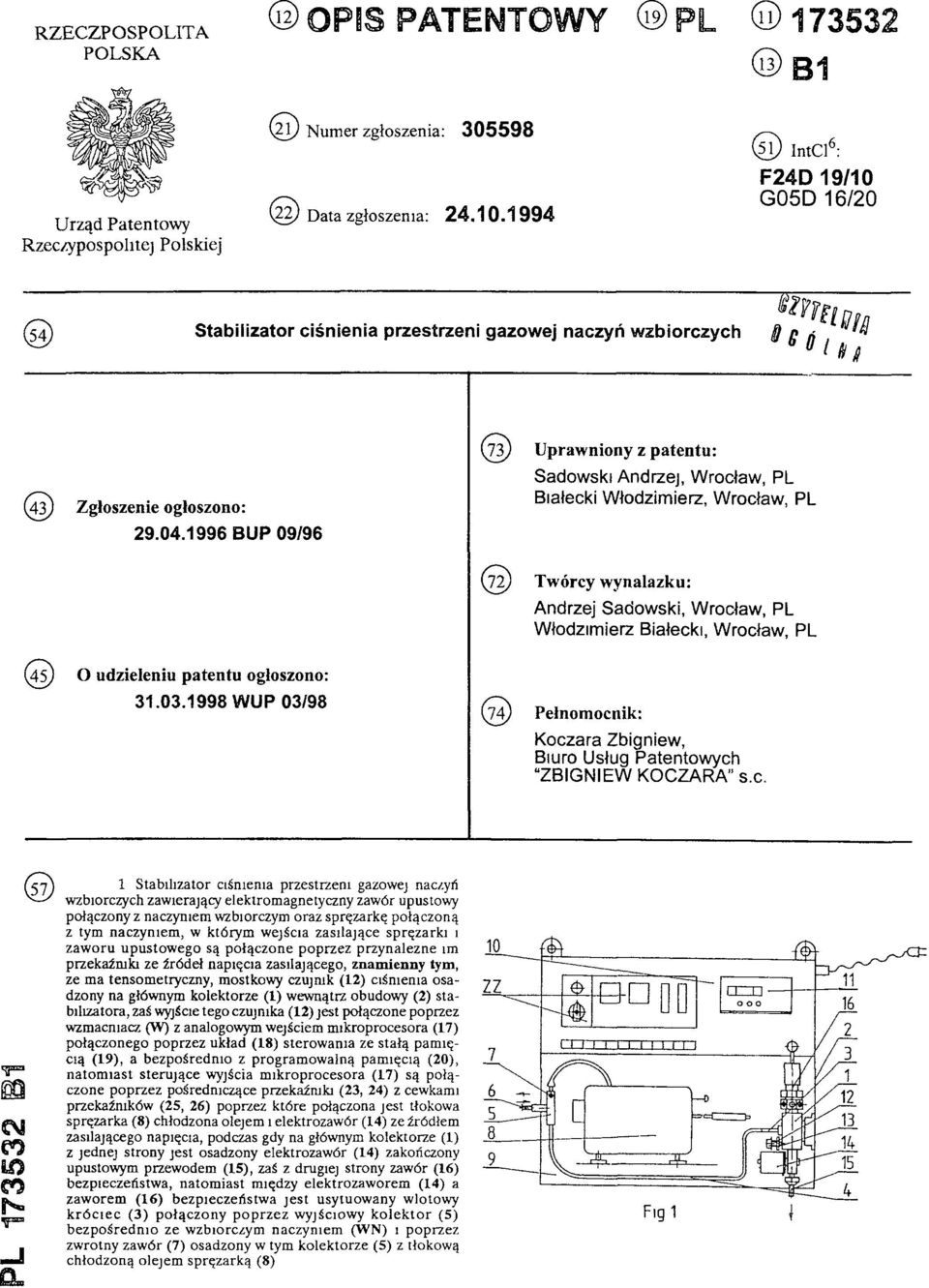

1 RZECZPOSPOLITA POLSKA (12) OPIS PATEN TO W Y (19) P L (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: F24D 19/10 G05D 16/20 (54) Stabilizator ciśn ien ia przestrzeni gazow ej naczyń w zb iorczych (43) Zgłoszenie ogłoszono: BUP 09/96 (73) Uprawniony z patentu: Sadowski Andrzej, Wrocław, PL Białecki Włodzimierz, Wrocław, PL (72) Twórcy wynalazku: Andrzej Sadowski, Wrocław, PL Włodzimierz Białecki, Wrocław, PL (45) O udzieleniu patentu ogłoszono: WUP 03/98 (74) Pełnomocnik: Koczara Zbigniew, Biuro Usług Patentowych ZBIGNIEW KOCZARA" s.c. PL B1 Stabilizator ciśnienia przestrzeni gazowej naczyń (57) 1wzbiorczych zawierający elektromagnetyczny zawór upustowy połączony z naczyniem wzbiorczym oraz sprężarkę połączoną z tym naczyniem, w którym wejścia zasilające sprężarki 1 zaworu upustowego są połączone poprzez przynalezne im przekaźniki ze źródeł napięcia zasilającego, znamienny tym, ze ma tensometryczny, mostkowy czujnik (12) ciśnienia osadzony na głównym kolektorze (1) wewnątrz obudowy (2) stabilizatora, zaś wyjście tego czujnika (12) jest połączone poprzez wzmacniacz (W) z analogowym wejściem mikroprocesora (17) połączonego poprzez układ (18) sterowania ze stałą pamięcią (19), a bezpośrednio z programowalną pamięcią (20), natomiast sterujące wyjścia mikroprocesora (17) są połączone poprzez pośredniczące przekaźniki (23, 24) z cewkami przekaźników (25, 26) poprzez które połączona jest tłokowa sprężarka (8) chłodzona olejem i elektrozawór (14) ze źródłem zasilającego napięcia, podczas gdy na głównym kolektorze (1 ) z jednej strony jest osadzony elektrozawór (14) zakończony upustowym przewodem (15), zaś z drugiej strony zawór (16) bezpieczeństwa, natomiast między elektrozaworem (14) a zaworem (16) bezpieczeństwa jest usytuowany wlotowy króciec (3) połączony poprzez wyjściowy kolektor (5) bezpośrednio ze wzbiorczym naczyniem (WN) i poprzez zwrotny zawór (7) osadzony w tym kolektorze (5) z tłokową chłodzoną olejem sprężarką (8) Fig 1

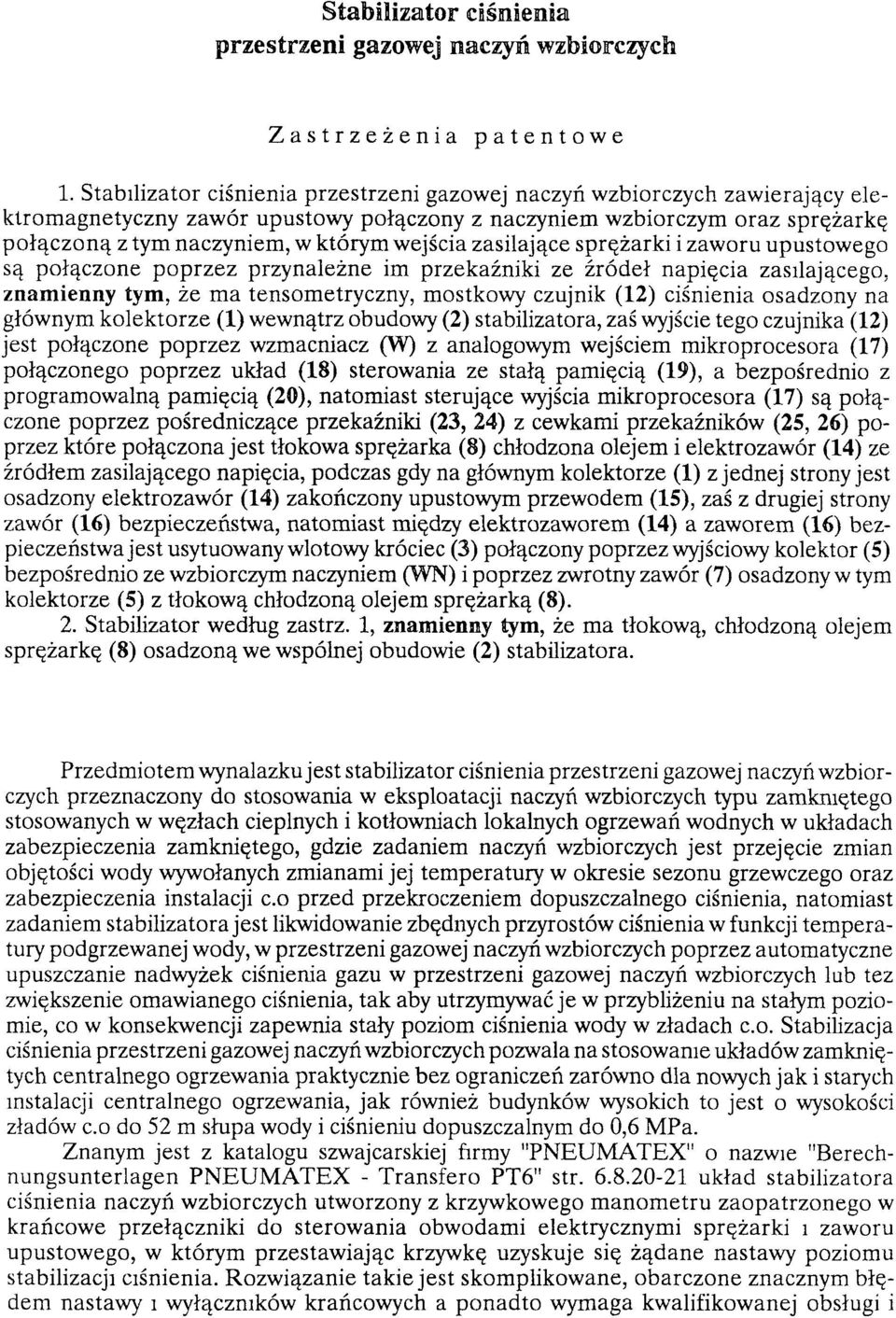

2 Stabilizator ciśnienia przestrzeni gazowej naczyń wzbiorczych Zastrzeżenia patentowe 1. Stabilizator ciśnienia przestrzeni gazowej naczyń wzbiorczych zawierający elektrom agnetyczny zawór upustowy połączony z naczyniem wzbiorczym oraz sprężarkę połączoną z tym naczyniem, w którym wejścia zasilające sprężarki i zaworu upustowego są połączone poprzez przynależne im przekaźniki ze źródeł napięcia zasilającego, znamienny tym, że m a tensom etryczny, mostkowy czujnik (12) ciśnienia osadzony na głównym kolektorze (1) wewnątrz obudowy (2) stabilizatora, zaś wyjście tego czujnika (12) jest połączone poprzez wzmacniacz (W) z analogowym wejściem m ikroprocesora (17) połączonego poprzez układ (18) sterowania ze stałą pamięcią (19), a bezpośrednio z program ow alną pam ięcią (20), natom iast sterujące wyjścia m ikroprocesora (17) są połączone poprzez pośredniczące przekaźniki (23, 24) z cewkami przekaźników (25, 26) poprzez które połączona jest tłokowa sprężarka (8) chłodzona olejem i elektrozawór (14) ze źródłem zasilającego napięcia, podczas gdy na głównym kolektorze (1) z jednej strony jest osadzony elektrozawór (14) zakończony upustowym przewodem (15), zaś z drugiej strony zawór (16) bezpieczeństw a, natom iast między elektrozaw orem (14) a zaw orem (16) bezpieczeństwa jest usytuowany wlotowy króciec (3) połączony poprzez wyjściowy kolektor (5) bezpośrednio ze wzbiorczym naczyniem (WN) i poprzez zwrotny zawór (7) osadzony w tym kolektorze (5) z tłokow ą chłodzoną olejem sprężarką (8). 2. Stabilizator według zastrz. 1, znamienny tym, że ma tłokową, chłodzoną olejem sprężarkę (8) osadzoną we wspólnej obudowie (2) stabilizatora. Przedm iotem wynalazku jest stabilizator ciśnienia przestrzeni gazowej naczyń wzbiorczych przeznaczony do stosowania w eksploatacji naczyń wzbiorczych typu zamkniętego stosowanych w węzłach cieplnych i kotłowniach lokalnych ogrzewań wodnych w układach zabezpieczenia zamkniętego, gdzie zadaniem naczyń wzbiorczych jest przejęcie zmian objętości wody wywołanych zmianami jej tem peratury w okresie sezonu grzewczego oraz zabezpieczenia instalacji c.o przed przekroczeniem dopuszczalnego ciśnienia, natomiast zadaniem stabilizatora jest likwidowanie zbędnych przyrostów ciśnienia w funkcji tem p eratury podgrzewanej wody, w przestrzeni gazowej naczyń wzbiorczych poprzez automatyczne upuszczanie nadwyżek ciśnienia gazu w przestrzeni gazowej naczyń wzbiorczych lub tez zwiększenie om aw ianego ciśnienia, tak aby utrzymywać je w przybliżeniu na stałym poziomie, co w konsekwencji zapewnia stały poziom ciśnienia wody w zładach c.o. Stabilizacja ciśnienia przestrzeni gazowej naczyń wzbiorczych pozwala na stosowanie układów zam kniętych centralnego ogrzewania praktycznie bez ograniczeń zarówno dla nowych jak i starych instalacji centralnego ogrzewania, jak również budynków wysokich to jest o wysokości zładów c.o do 52 m słupa wody i ciśnieniu dopuszczalnym do 0,6 MPa. Znanym jest z katalogu szwajcarskiej firmy "PNEUM ATEX" o nazwie "Berechnungsunterlagen PN E U M A TEX - T ransfero PT6" str układ stabilizatora ciśnienia naczyń wzbiorczych utworzony z krzywkowego m anom etru zaopatrzonego w krańcowe przełączniki do sterow ania obwodam i elektrycznymi sprężarki i zaworu upustowego, w którym przestaw iając krzywkę uzyskuje się żądane nastawy poziom u stabilizacji ciśnienia. Rozw iązanie takie jest skom plikowane, obarczone znacznym błędem nastawy i wyłączników krańcowych a ponadto wymaga kwalifikowanej obsługi i

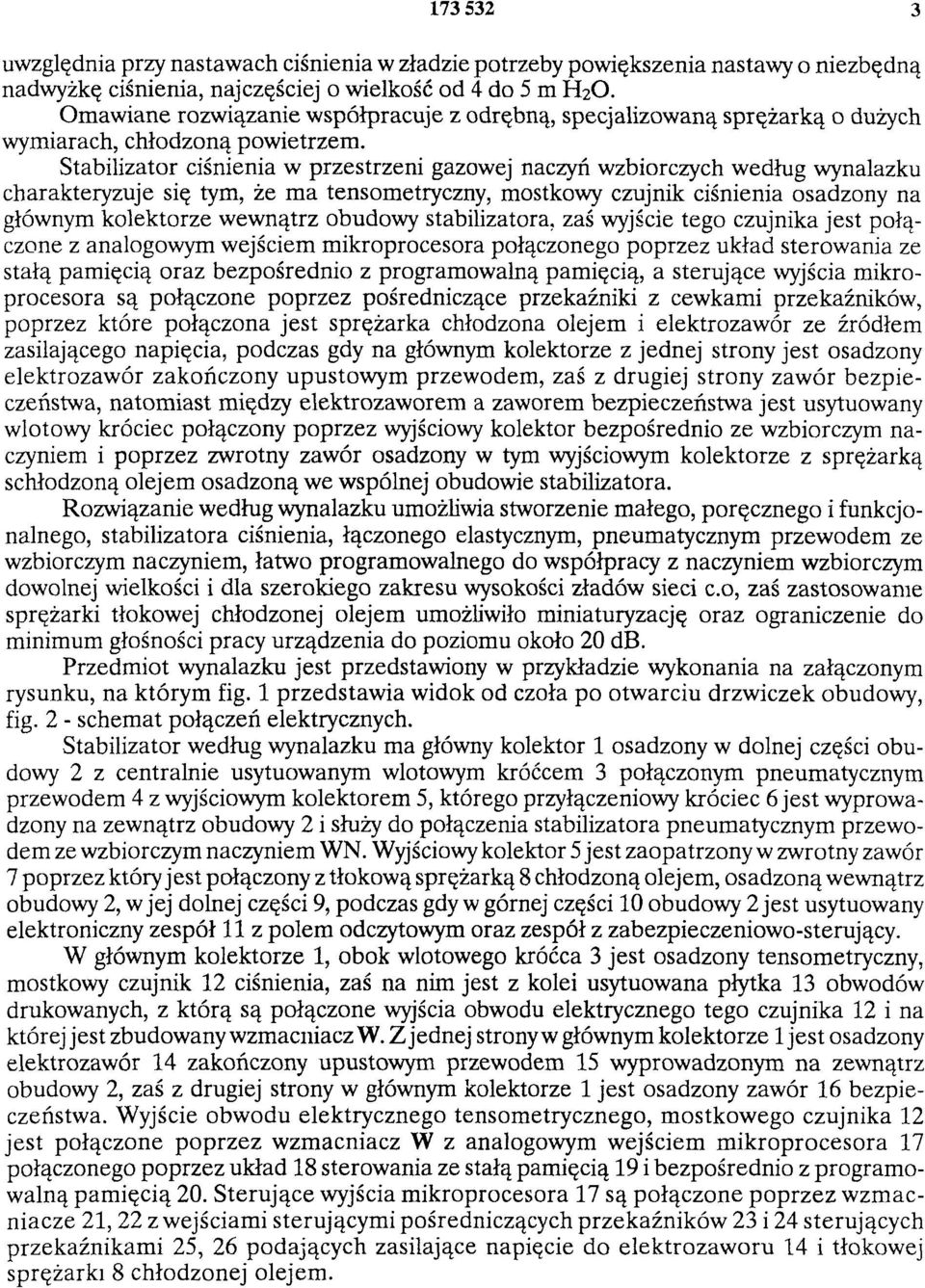

3 uwzględnia przy nastawach ciśnienia w zładzie potrzeby powiększenia nastawy o niezbędną nadwyżkę ciśnienia, najczęściej o wielkość od 4 do 5 m H 2O. Omawiane rozwiązanie współpracuje z odrębną, specjalizowaną sprężarką o dużych wymiarach, chłodzoną pow ietrzem. Stabilizator ciśnienia w przestrzeni gazowej naczyń wzbiorczych według wynalazku charakteryzuje się tym, że m a tensometryczny, mostkowy czujnik ciśnienia osadzony na głównym kolektorze w ewnątrz obudowy stabilizatora, zaś wyjście tego czujnika jest połączone z analogowym wejściem m ikroprocesora połączonego poprzez układ sterowania ze stałą pamięcią oraz bezpośrednio z programowalną pamięcią, a sterujące wyjścia mikroprocesora są połączone poprzez pośredniczące przekaźniki z cewkami przekaźników, poprzez które połączona jest sprężarka chłodzona olejem i elektrozawór ze źródłem zasilającego napięcia, podczas gdy na głównym kolektorze z jednej strony jest osadzony elektrozaw ór zakończony upustowym przewodem, zaś z drugiej strony zawór bezpieczeństwa, natom iast między elektrozaworem a zaworem bezpieczeństwa jest usytuowany wlotowy króciec połączony poprzez wyjściowy kolektor bezpośrednio ze wzbiorczym n a- czyniem i poprzez zwrotny zawór osadzony w tym wyjściowym kolektorze z sprężarką schłodzoną olejem osadzoną we wspólnej obudowie stabilizatora. R ozw iązanie według wynalazku umożliwia stworzenie małego, poręcznego i funkcjonalnego, stabilizatora ciśnienia, łączonego elastycznym, pneumatycznym przewodem ze wzbiorczym naczyniem, łatwo programowalnego do współpracy z naczyniem wzbiorczym dowolnej wielkości i dla szerokiego zakresu wysokości zładów sieci c.o, zaś zastosowanie sprężarki tłokowej chłodzonej olejem umożliwiło miniaturyzację oraz ograniczenie do minimum głośności pracy urządzenia do poziom u około 20 db. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania na załączonym rysunku, na którym fig. 1 przedstaw ia widok od czoła po otwarciu drzwiczek obudowy, fig. 2 - schem at połączeń elektrycznych. Stabilizator według wynalazku m a główny kolektor 1 osadzony w dolnej części obudowy 2 z centralnie usytuowanym wlotowym króćcem 3 połączonym pneumatycznym przewodem 4 z wyjściowym kolektorem 5, którego przyłączeniowy króciec 6 jest wyprowadzony na zew nątrz obudowy 2 i służy do połączenia stabilizatora pneum atycznym przew o- dem ze wzbiorczym naczyniem WN. Wyjściowy kolektor 5 jest zaopatrzony w zwrotny zawór 7 poprzez który jest połączony z tłokową sprężarką 8 chłodzoną olejem, osadzoną wewnątrz obudowy 2, w jej dolnej części 9, podczas gdy w górnej części 10 obudowy 2 jest usytuowany elektroniczny zespół 11 z polem odczytowym oraz zespół z zabezpieczeniowo-sterujący. W głównym kolektorze 1, obok wlotowego króćca 3 jest osadzony tensometryczny, mostkowy czujnik 12 ciśnienia, zaś na nim jest z kolei usytuowana płytka 13 obwodów drukowanych, z którą są połączone wyjścia obwodu elektrycznego tego czujnika 12 i na której jest zbudowany wzmacniacz W. Z jednej strony w głównym kolektorze 1 jest osadzony elektrozawór 14 zakończony upustowym przewodem 15 wyprowadzonym na zewnątrz obudowy 2, zaś z drugiej strony w głównym kolektorze 1 jest osadzony zawór 16 bezpieczeństwa. Wyjście obwodu elektrycznego tensom etrycznego, m ostkowego czujnika 12 jest połączone poprzez wzmacniacz W z analogowym wejściem m ikroprocesora 17 połączonego poprzez układ 18 sterow ania ze stałą pam ięcią 19 i bezpośrednio z program o- walną pam ięcią 20. Sterujące wyjścia m ikroprocesora 17 są połączone poprzez w zm acniacze 21,22 z wejściami sterującym i pośredniczących przekaźników 23 i 24 sterujących przekaźnikam i 25, 26 podających zasilające napięcie do elektrozaw oru 14 i tłokowej sprężarki 8 chłodzonej olejem.

4

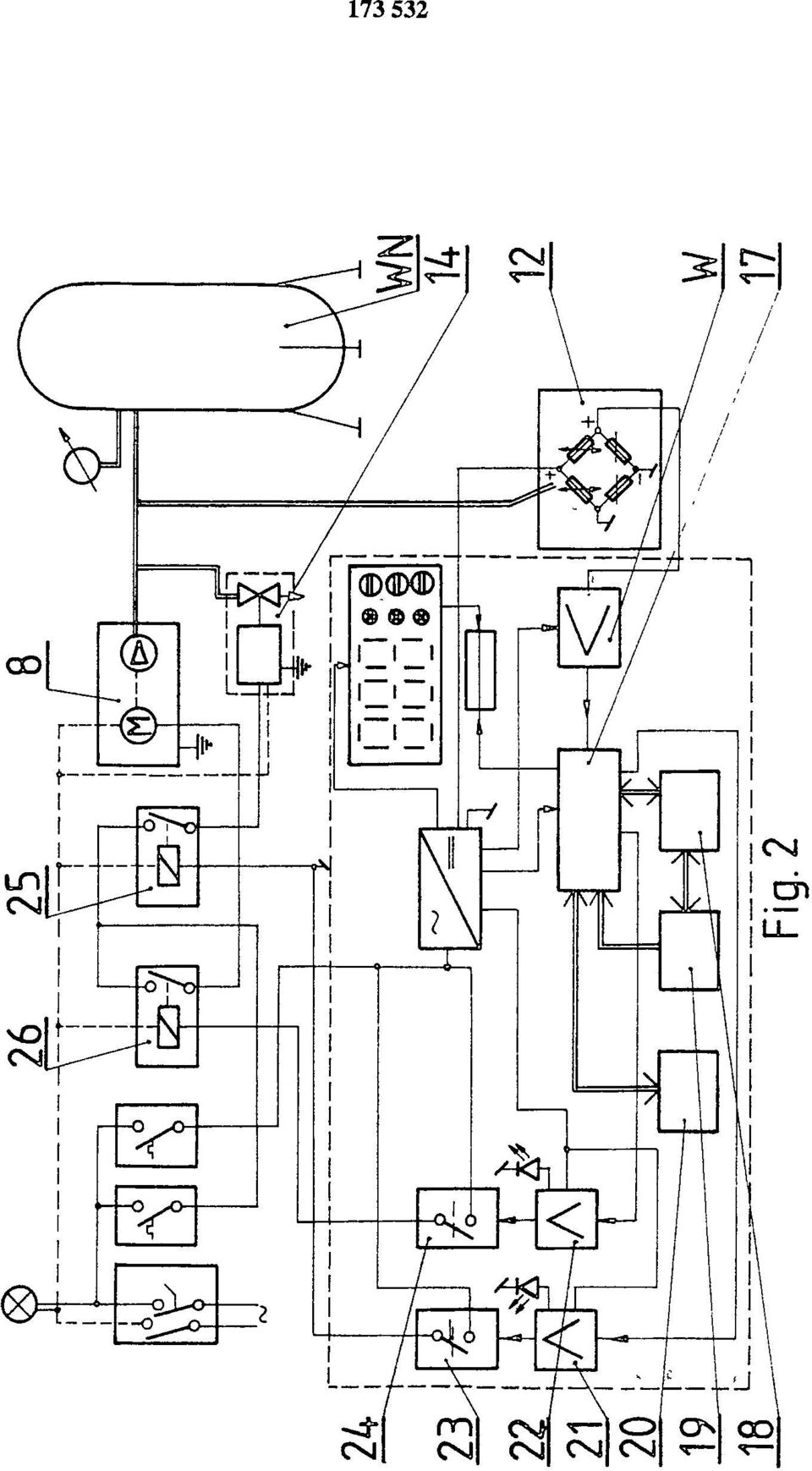

5 Fig. 2

6 Fig.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
