1 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Kraków 2010

2 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Audyt energetyczny budynku uŝyteczności publicznej Adres budynku Przedszkole Publiczne Nr Tarnów, Ul. Waryńskiego 19 Wykonawca audytu Instytut Doradztwa Europejskiego Innowacja S.C Kraków, ul. Olszańska 18/1

3 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Strona identyfikacyjna: Tabela 1. STRONA IDENTYFIKACYJNA CZĘŚCI AUDYTU ENERGETYCZNEGO BUDYNKU 1.1 Nazwa Budynek uŝyteczności 1.2 Rok budowy 1950 publicznej 1.3. Inwestor 1.4 Adres budynku (nazwa lub imię i Gmina Miasta Tarnowa nazwisko, adres do Siedziba: korespondencji, ul. Mickiewicza 2 PESEL *) (w przypadku cudzoziemca nazwa i numer dokumentu toŝsamości) kod miejscowość Tarnów tel.: fax:. ul. Waryńskiego nr 19 kod miejscowość Tarnów powiat Tarnów 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Instytut Doradztwa Europejskiego- Innowacja S.C Kraków ul. Olszańska 18/1, NIP REGON województwo Małopolskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje. Podpis: Jolanta Gintowt, Kraków, ul. SkarŜyńskiego 8/58, KAPE 17/96 4. Współautorzy audytu: imiona, nazwiska, zakres prac: L.p. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Miejscowość Kraków data wykonania opracowania kwiecień 2010 roku 6. Spis treści L.p. Nazwa strona 1. Strona identyfikacyjna str 3 2. Karta audytu str 4 3. Wykaz dokumentów i danych źródłowych str 6 4. Inwentaryzacja techniczno- budowlana str 7 5. Ocena stanu technicznego budynku str 8 6. Wykaz rodzajów usprawnień wskazanych do oceny efektywności i str 9 dokonania wyboru ulepszeń wchodzących w zakres przedsięwzięć (wybranych na podstawie oceny stanu technicznego). 7. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia remontowego, z określeniem kosztów i oszczędności energetycznych. str Wskazanie optymalnego wariantu str Opis optymalnego wariantu str Załączniki str 23

4 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Karta audytu energetycznego budynku 1. Dane ogólne 1 Konstrukcja / technologia budynku Tradycyjna 2 Liczba kondygnacji 2+ piwnica 3 Kubatura części ogrzewanej [m 3 ] Powierzchnia netto budynku [m 2 ] Powierzchnia uŝytkowa budynku [m 2 ] 0,0 6 Powierzchnia uŝytkowa lokali uŝytkowych oraz 842 innych pomieszczeń niemieszkalnych 7 Liczba mieszkań/powierzchnia[m 2 ] 0 8 Liczba osób uŝytkujących budynek Sposób przygotowania c.w.u. Centralny, kotłownia gazowa 10 Rodzaj systemu grzewczego budynku Centralny, MPEC 11 Współczynnik kształtu [1/m] 0,62 2. Współczynniki przenikania przez przegrody budowlane Stan przed Stan po [ W/(m 2 K)] termomodernizacją termomodernizacji 1 Ściany zewnętrzne 1,15 1,43 0,24 0,22 2 Dach /stropodach/ strop nad przejściem 1,24 0,22 3 Strop nad piwnicą 1,06 1,06 4 Okna 2,60 1,60 1,60 1,60 5 Drzwi / bramy 3,50 2,50 2,00 2,50 6 Podłoga na gruncie piwnica: 3. Sprawności składowe systemu grzewczego 1 Sprawność wytwarzania 1,00 1,00 2 Sprawność przesyłania 0,9 0,95 3 Sprawność regulacji 0,81 0,98 4 Sprawność wykorzystania 0,90 0,90 5 Uwzględnienie przerw na ogrzewanie w ciągu tyg. 0,85 0,85 6 Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Charakterystyka systemu wentylacji 1 Rodzaj wentylacji Grawitacyjna, Grawitacyjna, 2 Sposób doprowadzenia i odprowadzenia powietrza Stolarka/kanały went. 3 Strumień powietrza wentylacyjnego [m 3 /h] 3832,3 2987,0 4 Liczba wymian [1/h] 1,81 1,41 5.Charakterystyka energetyczna budynku 1 Oblicz. moc cieplna systemu ogrzewania [kw] 80,806 39,610 2 Oblicz. moc cieplna na przygotowanie c.w.u. [kw] 38,870 38,870 3 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku ( bez uwzględniania sprawności systemu grzewczego i przerw w ogrzewaniu )[GJ/rok] 4 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu )[GJ/rok] Stolarka/kanały went. 568,03 250,11 731,62 252,73

5 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Obliczeniowe zapotrzebowanie na ciepło do 177,78 85,53 przygotowania c.w.u. [GJ/rok] 6 Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie c.w.u. ( słuŝące do weryfikacji 730,35 przyjętych składowych danych obliczeniowych bilansu ciepła ) [GJ/rok] 7 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględniania sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/(m 3 rok)] 74,606 32,849 8 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/(m 3 rok)] 96,091 33,194 9 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie 241,506 83,425 grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] 12. Opłaty jednost. ( obowiązujące w dniu sporz. audytu) 1 Cena 1 GJ ogrzewania [zł] 35,72 35,72 2 Opłata za 1 MW mocy zam. na ogrzew./ miesiąc [zł] 8712, ,75 3 Opłata za podgrzanie 1 m 3 wody uŝytkowej [zł] 11,12 5,47 4 Opłata za 1 MW mocy zam. na podgrzanie c.w.u. 418,19 418,19 [zł] 5 Opłata za ogrzanie 1 m2 pow. uŝytkowej [zł/m-c] 43,42 1,30 6 Opłata abonamentowa [zł/m-c] 0,00 0,00 7 Inne (opłata abonamentowa cwu [zł/m-c]) 8,66 8, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł] ,782 Miesięczna rata kredytu A [zł/m-c] 2118,09 Oprocentowanie kredytu [%] Okres kredytowania [lata] 9 10 Zmniejszenie zapotrzebowania na energię 62,8 [%] Roczna oszczędność kosztów energii zł/rok ,69

6 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Wykaz dokumentów i danych źródłowych. 1. Inwentaryzacja techniczno- budowlana budynku. 1.1.Inwentaryzacja obiektu,. 1.2.Elewacje i przekroje budynku 1.3. Opisy techniczne i rysunki instalacji c.o., 1.4. Opisy techniczne i rysunki instalacji c.w.u., 1.5.Sprawności instalacji c.o. i c.w.u. 1.6 Opisy warstw stanowiących przegrody. 2. Poza inwentaryzacją audytor korzystał z następujących źródeł danych i informacji: -dokumentacja projektowa : 2.1. Architektoniczna, -informacje udzielane przez: 2.3. Zarządzającego obiektem: Pani Maria Parys - Dyrektor Przedszkola -wizje lokalne i uzgodnienia 2.4. od maja W audycie uwzględniono takŝe -wytyczne i Ŝyczenia inwestora : 3.1. przygotowanie audytu w celu : zmniejszenia zuŝycia energii do celów ogrzewania, 3.2 Dofinansowania w ramach projektu: Termomodernizacja obiektów uŝyteczności publicznej Gminy Miasta Tarnowa. Małopolski Regionalny Program Operacyjny na lata Działanie 7.2. Poprawa jakości powietrza i zwiększenie wykorzystania odnawialnych źródeł energii aktualizacji audytu zgodnie z pkt.4.1. Uwagi: Moc zamówiona na potrzeby c.o.0,060 MW Moc zamówiona na potrzeby c.w.u. brak - inne wytyczne i ograniczenia inwestora: wykorzystanie kredytu na całe zadanie. 4. Audytor przy sporządzaniu opracowania opierał się na: 4.1. Rozporządzenie Ministra Infrastruktury z r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a takŝe algorytmu opłacalności przedsięwzięcia termomodernizacyjnego. (Dz.U. nr 43, poz. 346) 4.2. Rozporządzenie Ministra Infrastruktury z dnia w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczn0-uzytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz.U. nr 201, poz. 1240) 4.3. Rozporządzenie Ministra Infrastruktury z zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 201, poz. 1238

7 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Inwentaryzacja techniczno- budowlana 4a. Opis ogólny Oddany do uŝytku 1954 rok. Budynek przedszkole kondygnacje podziemne- 1 częściowo kondygnacje nadziemne 2 Wysokość kondygnacji [m] 2,75 Konstrukcja murowa 4b. Dokumentacja techniczna Rysunki, przekroje, elewacje Dokumentacja techniczna rysunki i przekroje zamieszczono w załączniku 4c. Przegrody budynku Ściany: zewnętrzne piwnic i ściany kondygnacji nadziemnych murowane z cegły, tynkowane. Tynki w złym stanie technicznym, widoczne pęknięcia i zawilgocenia. Stropy: międzypiętrowe gęstoŝebrowe. Dach: stropodach wentylowany, połowa pokrycia z papy termozgrzewalnej w złym stanie technicznym wymaga nowego pokrycia. Brak wystarczającej izolacji termicznej. Okna : zewnętrzne drewniane, podwójne szklone w złym stanie technicznym. Drzwi: zewnętrzne wejściowe drewniane w złym stanie technicznym. Pozostałe drzwi wymienione w 2000 roku, stan techniczny dobry. 4d. Parametry instalacji c.o.: Budynek zasilany w ciepło zdalaczynnie. Węzeł cieplny MPEC z automatyką pogodową. Instalacja centralnego ogrzewania stalowa z Ŝeliwnymi grzejnikami o duŝej bezwładności cieplej. Brak zainstalowanych przygrzejnikowych zaworów termostatycznych. Stan techniczny instalacji określono jako zły. 4e. Parametry instalacji c.w.u.: Przygotowywana za pomocą własnego kotła gazowego marki WOLF o mocy 35 kw. Zasobnik ciepłej wody o pojemności 200l, Taryfa gazowa W-3. 4.f. Opis wentylacji.: Grawitacyjna sprawna. Przewietrzanie - nieszczelna stolarka okienna i drzwiowa

8 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Ocena stanu technicznego budynku Charakterystyka stanu istniejącego MoŜliwości i sposób poprawy Przegrody zewnętrzne Niezadowalające współczynniki U ścian zewnętrznych i stropodachu Stropodach Okna i drzwi Okna zewnętrzne drewniane podwójnie szklone w złym stanie technicznym Niewielka część okien wymieniona na nowe okna PCV. Drzwi zewnętrzne drewniane w złym stanie technicznym. Pozostałe drzwi wymieniono w 2000 roku stan techniczny dobry. Wentylacja grawitacyjna Sprawna. Stwierdzone nadmierne przewietrzanie, nieszczelna stolarka okienna i drzwiowa. Ciepła woda uŝytkowa Przygotowana przygotowywana za pomocą własnego kotła gazowego marki WOLF o mocy 35 kw. Zasobnik c.w.u. 200litrów. Taryfa gazowa W-3. NaleŜy docieplić ściany zewnętrzne technologia lekka mokra, styropian BSO, U<0,25 W/m 2 K, ściany piwnic-styropian ekstradowany technologia lekka mokra, metoda BSO., U<0,25 W/m 2 K Docieplenie: granulat wełny mineralnej lub celulozy, U<0,22 W/m 2 K Wymiana starych na nowe. Wymiana starych drzwi. Wymiana starych okien i drzwi Zastosowanie kolektorów słonecznych do podgrzewania c.w.u. 5 Ogrzewanie c.o. Budynek zasilany w ciepło zdalaczynnie. Instalacja stalowa, grzejniki Ŝeliwne. Zły stan techniczny instalacji wewnętrznej. Węzeł cieplny MPEC z automatyką pogodową. Brak zainstalowanych przygrzejnikowych zaworów termostatycznych. Kompleksowa modernizacja instalacji centralnego ogrzewania z grzejnikami o małej bezwładności cieplnej. Zastosowanie przygrzejnikowych zaworów termostatycznych i automatycznych odpowietrzników na pionach.

9 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Wykaz rodzajów usprawnień termomodernizacyjnych wskazanych do oceny efektywności i dokonania wyboru ulepszeń termomodernizacyjnych wchodzących w zakres przedsięwzięć termomodernizacyjnych (wybranych na podstawie oceny stanu technicznego). L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat przez przenikanie i wentylację przez: ściany zewnętrzne dach drzwi okna Docieplenie ścian zewnętrznych styropian metoda BSO, U<0,25 W/m 2 K Docieplenie ścian piwnic-styropian ekstrudowany, metoda BSO, U<0,25 W/m 2 K Docieplenie stropodachu: Granulat wełny mineralnej lub celulozy. U<0,22 W/m 2 K Wymiana drzwi, okien. 2 Uwagi Zmniejszenie strat przy uŝytkowaniu c.o i c.w.u. Kompleksowa modernizacja instalacji centralnego ogrzewania. Wymiana pionów i gałązek instalacji, Izolacja termiczna pionów i gałązek. Wymiana grzejników na nowe o małej bezwładności cieplnej. MontaŜ grzejnikowych zaworów z głowicami termostatycznymi, zastosowanie automatycznych odpowietrzników na pionach Dla c.w.u. kolektory słoneczne.

10 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego z określeniem kosztów i oszczędności energetycznych. Dane przyjęte do obliczeń: T wo temperatura średnia wewnętrzna T zo Temperatura obliczeniowa zewnętrzna 20,0-20,0 0 C 0 C Sd stopniodni 3466,4 Dzień K a O m- stała opłata miesięczna 8712,75 zł/ (MW mc) Oz Zmienna opłata za zuŝyte ciepło 35,72 zł/ GJ Abonament miesięczny 0 zł

11 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Wybór optymalnego usprawnienia dotyczącego zmniejszenia zapotrzebowania na ciepło Określenie optymalnego oporu cieplnego przegrody zewnętrznej budynku Przegroda: SZ Ściana zewnętrzna ( materiał: styropian) SPBT = Nu / Qru [lata] Qru=(xo Qou Ooz-x1Q1uO1z)+ + 12(yo qouoom-y1q1uo1m) (Abo-Ab1) powierzchnia A[m 2 ] 371,7 docieplenia 432,4 λ [W/mK] 0,04 Sd 3466,4 tw-tz 38,9 L.p. Rodzaj Jednostka Stan po dociepleniu istniejący [m] [m] [m] 1 Grubość dodatkowej warstwy [m] 0,13 0,14 0,15 0,16 2 delta R [m2k/w] 3,25 3,5 3, R [m2k/w] 0,87 4,12 4,37 4,62 4,87 4 Q=8,64*10^-5*Sd*A/R [GJ] 127,96 27, , , , q=10^-6*a(tw-tz)/r [MW] 0,0166 0, , , , Oszczędność kosztów [zł/a] 4976, ,4 5120, ,34 dqr=(qo*ozo-q1*oz1)+,+12(qo*omo-q1*om1)+12(ao-a1) 7 Cena jednostkowa usprawnienia [zł/m2] 269, , ,5 285, Koszt usprawnienia Nu [zł] , ,4 9 SPBT Nu/dQru [lata] 23,39 23,807 23,096 23,79 grubość spełniajaca Umax według "Warunki techniczne jakim powinny odpowiadac budynki i ich usytuowanie" wartość N U przyjeto na podstawie zapytań ofertowych Nu [zł] ,4 SPBT [lata] 23,096

12 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Określenie optymalnego oporu cieplnego przegrody zewnętrznej budynku Przegroda: SZPIW Ściana zewnętrzna piwnic ( materiał: styropian) SPBT = Nu / Qru [lata] Qru=(xo Qou Ooz-x1Q1uO1z)+ + 12(yo qouoom-y1q1uo1m) (Abo-Ab1) powierzchnia A[m 2 ] 56,9 docieplenia 61,1 λ [W/mK] 0,032 Sd 3466,4 tw-tz 38,9 L.p. Rodzaj Jednostka Stan po dociepleniu istniejący [m] [m] [m] 1 Grubość dodatkowej warstwy [m] 0,08 0,1 0,12 0,14 2 delta R [m2k/w] 2,5 3,125 3,75 4,375 3 R [m2k/w] 0,7 3,2 3,825 4,45 5,075 4 Q=8,64*10^-5*Sd*A/R [GJ] 24,345 5, , , , q=10^-6*a(tw-tz)/r [MW] 0,0032 0, , , , Oszczędność kosztów [zł/a] 937,65 980, ,4 1034,65 dqr=(qo*ozo-q1*oz1)+,+12(qo*omo-q1*om1)+12(ao-a1) 7 Cena jednostkowa usprawnienia [zł/m2] 379, , , , Koszt usprawnienia Nu [zł] 23213, , , ,6 9 SPBT Nu/dQru [lata] 24,76 23,827 23,249 23,4 grubość spełniajaca Umax według "Warunki techniczne jakim powinny odpowiadac budynki i ich usytuowanie" wartość N U przyjeto na podstawie zapytań ofertowych Nu [zł] 23513,6 SPBT [lata] 23,249 Koszt Nu przyjęto na podstawie: Kalkulacja według zapytań ofertowych

13 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Określenie optymalnego oporu cieplnego przegrody zewnętrznej budynku ] ( materiał: granulat wełny mineralnej) Przegroda: STR stropodach SPBT = Nu / Qru [lata] Qru=(xo Qou Ooz-x1Q1uO1z)+ + 12(yo qouoom-y1q1uo1m) (Abo-Ab1) powierzchnia A[m 2 ] 339,6 docieplenia 335,5 λ [W/mK] 0,032 Sd 3466,4 tw-tz 38,9 L.p. Rodzaj Jednostka Stan po dociepleniu istniejący [m] [m] [m] 1 Grubość dodatkowej warstwy [m] 0,08 0,1 0,12 0,14 2 delta R [m2k/w] 2,5 3,125 3,75 4,375 3 R [m2k/w] 0,81 3,31 3,935 4,56 5,185 4 Q=8,64*10^-5*Sd*A/R [GJ] 125,57 30, , , , q=10^-6*a(tw-tz)/r [MW] 0,0163 0, , , , Oszczędność kosztów [zł/a] 4675, , , ,36 dqr=(qo*ozo-q1*oz1)+,+12(qo*omo-q1*om1)+12(ao-a1) 7 Cena jednostkowa usprawnienia [zł/m2] 121, , ,78 124, Koszt usprawnienia Nu [zł] 40892, , , ,69 9 SPBT Nu/dQru [lata] 8,75 8,349 8,092 8,02 grubość spełniajaca Umax według "Warunki techniczne jakim powinny odpowiadac budynki i ich usytuowanie" wartość N U przyjeto na podstawie zapytań ofertowych Nu [zł] 41192,69 SPBT [lata] 8,092 Koszt Nu przyjęto na podstawie: Kalkulacja według zapytań ofertowych

14 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Określenie optymalnego oporu cieplnego przegrody zewnętrznej budynku Przegroda: DZS Drzwi ] SPBT = Nu / Qru [lata] Qru=(xo Qou Ooz-x1Q1uO1z)+ + 12(yo qouoom-y1q1uo1m) (Abo-Ab1) A[m 2 ] 4,7 V norm [m 3 /h] 114 cw λ [W/mK] ,2 Sd 3466,4 tw-tz 38,9 L.p. Rodzaj Jednostka Stan po wymianie istniejący [W/m 2 K] [W/m 2 K] [W/m 2 K] 1 Współczynnik przenikania [W/m2K] 3,5 2,5 2 1,9 2 współczynnik korekcyjny cr 1, współczynnik korekcyjny cm 1, Qu=8,64*10^-5*Sd*A/R [GJ]/rok 4,9267 3,5191 2, , Qw=2,94*cr* cm* Vnorm*Sd [GJ]/rok 18,124 11,618 11, , Q=Qu+Qw [GJ]/rok 23,051 15,137 14, , qok=10^-6*a(tw-tz)/r [MW] 0,0006 0,0005 0, , qw=3,4*10^(-7)cr* cm* Vnorm*(tz-tw) [MW] 0,0024 0,0015 0, , q=qu+qw [MW] 0,003 0,002 0, , Oszczędność kosztów [zł/a] dqr=(qo*ozo-q1*oz1)+ 390,07 424, ,7099,+12(qo*Omo-q1*Om1)+12(Ao-A1) 9 Cena jednostkowa usprawnienia [zł/m 2 ] 1188,2 1220, , Koszt usprzwnienia Nu [zł] 5584,7 5734, ,66 11 SPBT (Nok+Nw)/(dQrok+dQrw) [lata] 14,32 13,5 13,63 U [W/m 2 K] 2 Nu [zł] 5734,66 SPBT [lata] 13,5 Koszt Nu przyjęto na podstawie: Kalkulacja według zapytań ofertowych

15 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Określenie optymalnego oporu cieplnego przegrody zewnętrznej budynku Przegroda: OZS okno ] SPBT = Nu / Qru [lata] Qru=(xo Qou Ooz-x1Q1uO1z)+ + 12(yo qouoom-y1q1uo1m) (Abo-Ab1) A[m 2 ] 111,9 V norm [m 3 /h] 2703,4 cw λ [W/mK] ,4 1,2 Sd 3466,4 tw-tz 38,9 L.p. Rodzaj Jednostka Stan po wymianie istniejący [W/m 2 K] [W/m 2 K] [W/m 2 K] 1 Współczynnik przenikania [W/m2K] 2,6 1,9 1,6 1,5 2 współczynnik korekcyjny cr 1, współczynnik korekcyjny cm 1, Qu=8,64*10^-5*Sd*A/R [GJ]/rok 87,136 63,676 53, , Qw=2,94*cr* cm* Vnorm*Sd [GJ]/rok 429,79 275,51 275, , Q=Qu+Qw [GJ]/rok 516,93 339,19 329, , qok=10^-6*a(tw-tz)/r [MW] 0,0113 0,0083 0, , qw=3,4*10^(-7)cr* cm* Vnorm*(tz-tw) [MW] 0,0558 0,0358 0, , q=qu+qw [MW] 0,0671 0,044 0, , Oszczędność kosztów [zł/a] dqr=(qo*ozo-q1*oz1)+ 8761,1 9256, ,963,+12(qo*Omo-q1*Om1)+12(Ao-A1) 9 Cena jednostkowa usprawnienia [zł/m 2 ] 678,53 679, , Koszt usprzwnienia Nu [zł] , ,45 11 SPBT (Nok+Nw)/(dQrok+dQrw) [lata] 8,67 8,22 8,09 U [W/m 2 K] 1,6 Nu [zł] 76077,45 SPBT [lata] 8,22 Koszt Nu przyjęto na podstawie: Kalkulacja według zapytań ofertowych

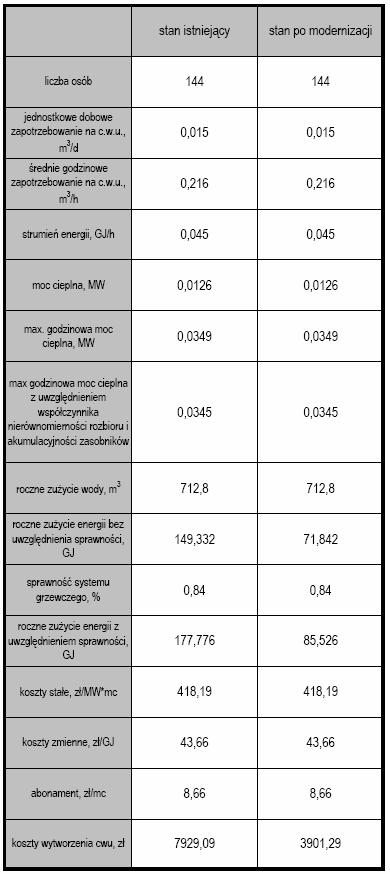

16 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Określenie optymalnych usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody uŝytkowej. 1 m 2 powierzchni czynnej kolektora 500 kwh/m 2 kolektor słoneczny jednostka ilość szt 21 powierzchnia 1 panelu m 2 2,05 powierzchnia absorbera m 2 43,05 energia kwh/rok Ncw Qrcw SPBT zł zł/rok lata 96862,5 4027,81 24

17 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Zestawienie optymalnych usprawnień według rosnącej wartości SPBT. Rodzaj koszt SPBT zł lata stropodach 41192,69 8,09 okno 76077,45 8,22 drzwi 5734,66 13,5 ściana ,4 23,1 ściana piwnic 23513,6 23,25 cwu 96862,5 24

18 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego. Sprawności co Przed termomodernizacją wytwarzania ηw 1 przesyłanie ciepła ηp 0,9 regulacja ciepła ηr 0,81 wykorzystania ηe 0,9 η 0,66 przerwy w ogrzewaniu wt 0,85 w tygodniu przerwy w ogrzewaniu wd 1 w dobie Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego. L.p. Wariant Stan istniejacy Stan po termomodernizacji opis Q ηo Q/ηo η1 Q/η1 Koszt Nco SPBT wykaz usprawnień [GJ] [GJ] [GJ] [zł/rok] [zł] [lata] wymiana grzejników, 568,034 0,66 860, ,85 668, , ,445 montaŝ zaworów termostatycznych, automatycznych odpowietrzników na pionach 2 wymiana grzejników, 0,9 631, , ,1352 montaŝ zaworów termostatycznych, automatycznych odpowietrzników na Nu zł SPBT lata 10,44

19 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Zestawienie usprawnień składających się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Kompleksowa modernizacja instalacji centralnego ogrzewania. Wymiana instalacji wraz z grzejnikami na nową o znikomej bezwładności cieplnej. Zastosowanie zaworów termostatycznych i automatycznych odpowietrzników na pionach. Po termomodernizacji wytwarzania ηw 1 przesyłanie ciepła ηp 0,95 regulacja ciepła ηr 0,98 wykorzystania ηe 0,9 η 0,84 przerwy w ogrzewaniu wt 0,85 w tygodniu przerwy w ogrzewaniu wd 1 w dobie

20 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego. Warianty uszeregowane według rosnącej wartości SPBT. wariant `1 `2 `3 `4 `5 `6 `7 stropodach x x x x x x okno x x x x x drzwi x x x x ściana x x x ściana piwnic x x cwu x system grzewczy x x x x x x x przed po %oszczędność 1 Koszty całkowite ,3 co 731,6 252,7 0, Kolektor TAK Roczna oszczędność 25441,69 cwu 177,8 85,5 Proc oszczedn 62,8 suma 909,4 338,2 Przedszkole Publiczne nr 6 48,1 l.p. Wariant Planowane Roczna Procentowa Planowana RóŜnica 2X rocznych `16% SPBT przedsięwzięcia koszty oszczędność oszczędność kwota środków 1/12 rocznej kosztów kosztów termomoder. całkowite kosztów zapotrzeb. własnych/ oszczedności oszczędności całkowitych na energię kwota kredytu energii a ratą energii kredytu [PLN] [PLN] [%] [PLN] [%] [PLN] [PLN] [Lata] wszystkie ,69 62, ,518 48% 16,5 usprawnienia ,782 52% 2, , ,688

21 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Opis optymalnego przedsięwzięcia termomodrenizacyjnego. WYBRANY WARIANT 1 Przedsięwzięcie spełnia warunki ustawy: Rodzaj wartość Jednostka oszczędność zapotrzebowania ciepła 62,8 % kredyt ,782 zł środki własne ,518 zł RóŜnica między 1/12 rocznej oszczedności kosztów energii, a miesieczną ratą 2,05 zł 2x kosztów oszczędności energii 50883,38 zł 16 % kosztów całkowitych 67272,688 zł Premia termo modernizacyjna jest mniejszą z wartości poz. 5 i 6. Opis techniczny wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji, a takŝe rzeczowego zakresu prac objętych przedsięwzięciem termomodernizacyjnym. Docieplenie -ścian zewnętrznych - styropian grubości 13 cm, BSO, współczynnik przewodzenia ciepła λ=0.04 W/mK, -ścianzewnętrznych piwnic - do poziomu gruntu styropianem ekstrudowanym grubości 12 cm, BSO, współczynnik przewodzenia ciepła λ=0.032 W/mK, -stropodach wentylowanyy- granulat wełny mineralnej o grubości 19 cm, współczynnik przewodzenia ciepła λ=0.05 W/mK, nowe pokrycie z papy termozgrzewalnej. Wymiana: - okna zewnętrzne na nowe z mikrouchyłem o współczynniku przenikania ciepła U=1,6 W/m 2 K - drzwi zewnętrzne na nowe o współczynniku przenikania ciepła U=2,0 W/m 2 K Modernizacja: -system co proponuje się kompleksową modernizację instalacji. Wymianę instalacji rozprowadzającej wraz z grzejnikami na nową o znikomej bezwładności cieplnej, zastosowanie przygrzejnikowych zworów termostatycznych i automatycznych odpowietrzników na pionach. W zakresie modernizacji systemu c.w.u. proponuje się zastosowanie kolektorów słonecznych do podgrzewania c.w.u.

22 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego Prace według zestawienia: Rodzaj koszt zł stropodach 41192,69 okno 76077,45 drzwi 5734,66 ściana ,4 ściana piwnic 23513,6 cwu 96862,5 system grzewczy Razem ,3

23 Przedszkole Publiczne Nr 6, Tarnów, ul. Waryńskiego ZAŁĄCZNIKI:
