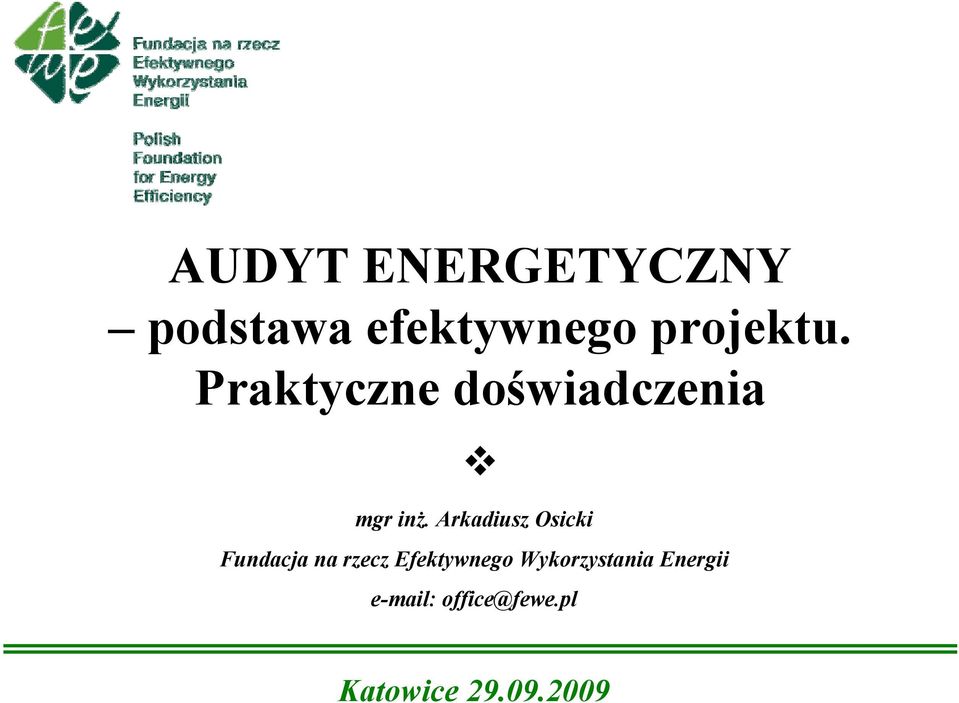

1 AUDYT ENERGETYCZNY podstawa efektywnego projektu. Praktyczne doświadczenia mgr inż. Arkadiusz Osicki Fundacja na rzecz Efektywnego Wykorzystania Energii Katowice

2 Definicja audytu Audyt energetyczny Audyt energetyczny, to analiza głównych ścieżek przepływu energii i w celu znalezienia możliwości poprawy ich efektywności a co za tym idzie obniżenia kosztów energii. Do czego potrzebny jest audyt: Podstawa do podjęcia decyzji o celowości termomodernizacji, Dowód dla banku kredytującego o efektywności ekonomicznej, Podstawa do przyznania premii termomodernizacyjnej przez BGK, Podstawa uzyskania efektu ekologicznego przy pozyskiwaniu środków z funduszy ekologicznych, Podstawa do zmiany taryf, mocy zamówionej 2

Do czego potrzebny jest audyt: Podstawa do podjęcia decyzji o celowości termomodernizacji, Dowód dla banku kredytującego o efektywności

3 Audyt energetyczny - prawo Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. z dnia 17 marca 2009 r. (w sprawie szczegółowego zakresu i form audytu energetycznego i części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego) Ustawa o wspieraniu termomodernizacji i remontów z dnia 21 listopada 2008r Polskie normy budowlane Rozporządzenie ministra infrastruktury z dnia 6 listopada 2008 r. z dnia 6 listopada 2008 r. (w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznot echniczno- użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej) 3

(w sprawie szczegółowego zakresu i form audytu energetycznego i części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego)

4 Audyt energetyczny - rodzaje Audyt energetyczny budynku Audyt energetyczny lokalnego źródła ciepła (zlokalizowany poza budynkiem lub zasilający kilka budynków) Audyt energetyczny lokalnej sieci ciepłowniczej Audyt remontowy (dot. budynków wielorodzinnych oddanych do użytkowania przed 14 sierpnia 1961r.) Audyt przemysłowy (nie określony przez Rozporządzenie) 4

energetyczny lokalnej sieci ciepłowniczej Audyt remontowy (dot.

5 Zawartość audytu energetycznego Zawartość audytu - wybrane punkty (Źródło: r.) - Karta audytu i strona tytułowa zgodna z rozporządzeniem (Źródło: Rozp.. MI z - Inwentaryzacja i charakterystyka budowlana oraz energetyczna - Wybór możliwych do zastosowania optymalizacji (z inwentaryzacji) - Ocena opłacalności i wybór wariantów (przegrody, stolarka, c.o., c.w.u.) - Wybór optymalnego wariantu (na podstawie obliczonych oszczędności kosztów) - Wskazanie optymalnego wariantu - Dodatkowe elementy 5

. MI z - Inwentaryzacja i charakterystyka budowlana oraz energetyczna - Wybór możliwych do zastosowania optymalizacji (z

6 Najważniejsze parametry opisujące przegrody zewnętrzne Współczynnik przenikania ciepła U [W/m 2 K] im mniejsza wartość tym mniejsza strata ciepła Opór cieplny R [m 2 K/W] odwrotność współczynnika U Współczynnik przewodzenia ciepła λ opisuje siłę izolacyjności ci materiałów im niższa wartość λ tym lepszy materiał 6

Opór cieplny R [m 2 K/W] odwrotność współczynnika U Współczynnik przewodzenia

7 Ocena opłacalności wyboru Spełnienie minimalnego oporu cieplnego R Ściany zewnętrzne: R 4 R 4 m 2 K/W Dachy i stropodachy, stropy nad przejazdami, stropy nad ostatnią kondygnacją: : R 4,5 R m 2 K/W Stropy nad piwnicą: : R 2 m 2 K/W Najmniejsze SPBT (przy spełnieniu wymogu R) SPBT [lata] 26,0 25,0 24,0 23,0 22,0 21,0 R=4 m 2 K/W grubość izolacji [cm] 7

2 K/W Stropy nad piwnicą: : R 2 m 2 K/W Najmniejsze SPBT (przy spełnieniu wymogu R) SPBT [lata]

8 Najczęstsze błędy błędy formalne - Karta audytu i strona tytułowa niezgodna z rozporządzeniem - Brak charakterystyki budowlanej lub energetycznej - Brak rysunków (rzuty, przekroje lub elewacje) z naniesionymi kierunkami świata - Brak kolejnej numeracji wszystkich stron wraz z załącznikami - Audyt spięty w sposób umożliwiający zdekompletowanie - Brak załączników świadczących o wiarygodności obliczeń - Obliczenia wykonane wg niewłaściwych norm i metodologii - Brak dokumentacji potwierdzającej koszt przedsięwzięć remontowych 8

stron wraz z załącznikami - Audyt spięty w sposób umożliwiający zdekompletowanie - Brak załączników świadczących o wiarygodności

9 Najczęstsze błędy błędy merytoryczne Niespełnienie wymogów oporu cieplnego R Wybór wariantu o wyższym SPBT niż inny pokazany Źle dobrane sprawności i nieuzasadnione zmiany, Błędy matematyczne Błędy w procedurze wyboru wariantu optymalnego Nadgorliwość audytorów Optymalizowanie grubości izolacji co kilka cm Niekonsekwencja w cenach jednostkowych Brak kwoty deklarowanej inwestora Brak lub niewłaściwe obliczenie cen energii (paliwa stałe, gazowe, itd.) inne 9

wariantu optymalnego Nadgorliwość audytorów Optymalizowanie grubości izolacji co kilka cm Niekonsekwencja w cenach

10 Kiedy opracować audyt? 1. Należy rozpoznać, które budynki powinny być w pierwszej kolejności poddane modernizacji (kryteria wyboru: bezpieczeństwo użytkowania, najwyższe zużycia energii, najwyższe koszty energii) 2. Audyt energetyczny powinien być opracowany równolegle z projektami wykonawczymi (zbyt wcześnie wykonany niezgodność kosztów, niezgodność zakresu usprawnień, niezgodność cen energii; audyt wykonany po projekcie niespełnienie wymagań Rozp.. o audytach) 10

bezpieczeństwo użytkowania, najwyższe zużycia energii, najwyższe koszty energii) 2.

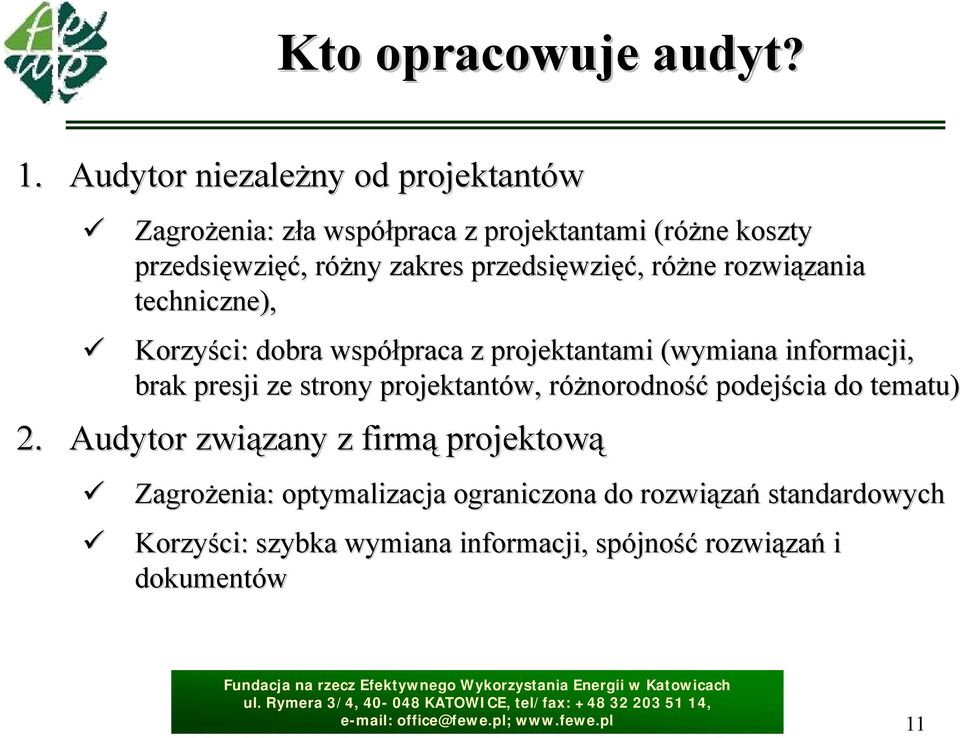

11 Kto opracowuje audyt? 1. Audytor niezależny od projektantów Zagrożenia: zła współpraca z projektantami (różne koszty przedsięwzięć, różny zakres przedsięwzięć, różne rozwiązania techniczne), Korzyści: dobra współpraca z projektantami (wymiana informacji, brak presji ze strony projektantów, różnorodność podejścia do tematu) 2. Audytor związany z firmą projektową Zagrożenia: optymalizacja ograniczona do rozwiązań standardowych Korzyści: szybka wymiana informacji, spójność rozwiązań i dokumentów 11

przedsięwzięć, różne rozwiązania techniczne), Korzyści: dobra współpraca z projektantami (wymiana informacji, brak presji ze

12 Efekty realizacji termomodernizacji Sposób uzyskania oszczędności Ociepleni zewnętrznych przegród budowlanych (ścian, dachu, stropodachu) Wymiana okien na okna szczelne o mniejszym współczynniku przenikania ciepła Wprowadzenie usprawnień w źródle ciepła, w tym automatyki pogodowej oraz urządzeń regulacyjnych. Kompleksowa modernizacja wewnętrznej instalacji c.o. wraz z montażem zaworów termostatycznych we wszystkich pomieszczeniach Obniżenie zuzycia ciepła w stosunku do stanu sprzed termomodernizacji 15-25% 10-15% 5-15% 10-25% Uwaga: efekty z poszczególnych przedsięwzięć nie sumują się wprost 12

13 Dziękuję za uwagę Fundacja na rzecz Efektywnego Wykorzystania Energii w Katowicach ul. Rymera 3/4, KATOWICE tel/fax:
