1 Śląskie Wirtualne Laboratorium Energetyki OZE/URE Andrzej Jurkiewicz Paweł Kucharczyk

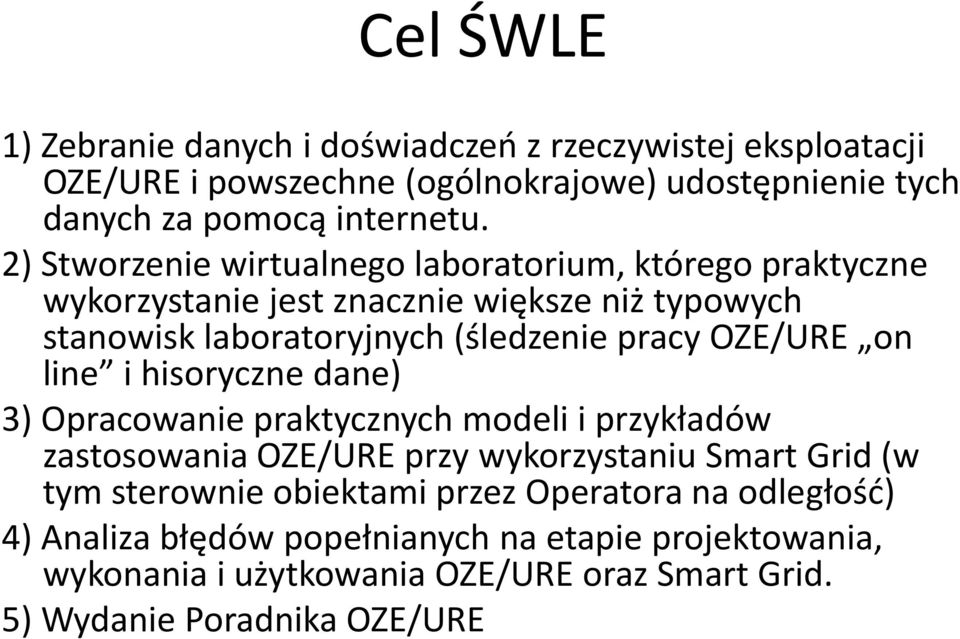

2 Cel ŚWLE 1) Zebranie danych i doświadczeo z rzeczywistej eksploatacji OZE/URE i powszechne (ogólnokrajowe) udostępnienie tych danych za pomocą internetu. 2) Stworzenie wirtualnego laboratorium, którego praktyczne wykorzystanie jest znacznie większe niż typowych stanowisk laboratoryjnych (śledzenie pracy OZE/URE on line i hisoryczne dane) 3) Opracowanie praktycznych modeli i przykładów zastosowania OZE/URE przy wykorzystaniu Smart Grid (w tym sterownie obiektami przez Operatora na odległośd) 4) Analiza błędów popełnianych na etapie projektowania, wykonania i użytkowania OZE/URE oraz Smart Grid. 5) Wydanie Poradnika OZE/URE

OZE/URE on line i hisoryczne dane) 3) Opracowanie praktycznych modeli i przykładów zastosowania OZE/URE przy wykorzystaniu Smart Grid (w tym sterownie

3 Przykład stanowiska laboratoryjnego salon temperatura i wilgotnośd Strumieo powietrza Energia elektr.

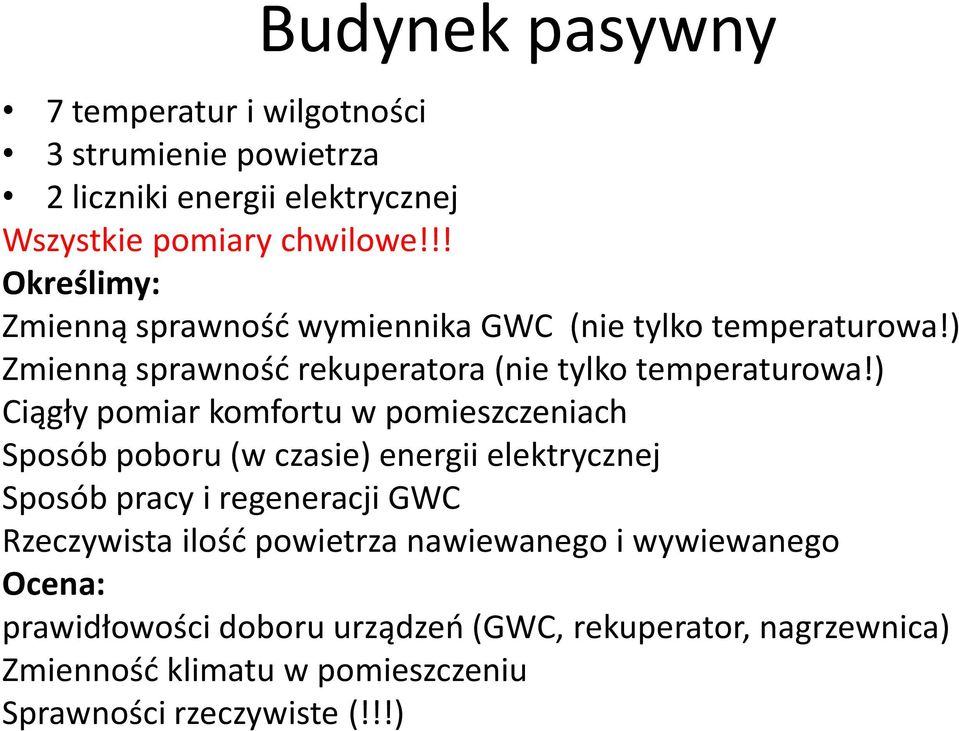

4 Budynek pasywny 7 temperatur i wilgotności 3 strumienie powietrza 2 liczniki energii elektrycznej Wszystkie pomiary chwilowe!!! Określimy: Zmienną sprawnośd wymiennika GWC (nie tylko temperaturowa!) Zmienną sprawnośd rekuperatora (nie tylko temperaturowa!) Ciągły pomiar komfortu w pomieszczeniach Sposób poboru (w czasie) energii elektrycznej Sposób pracy i regeneracji GWC Rzeczywista ilośd powietrza nawiewanego i wywiewanego Ocena: prawidłowości doboru urządzeo (GWC, rekuperator, nagrzewnica) Zmiennośd klimatu w pomieszczeniu Sprawności rzeczywiste (!!!)

) Ciągły pomiar komfortu w pomieszczeniach Sposób poboru (w czasie) energii elektrycznej Sposób pracy i regeneracji GWC Rzeczywista ilośd

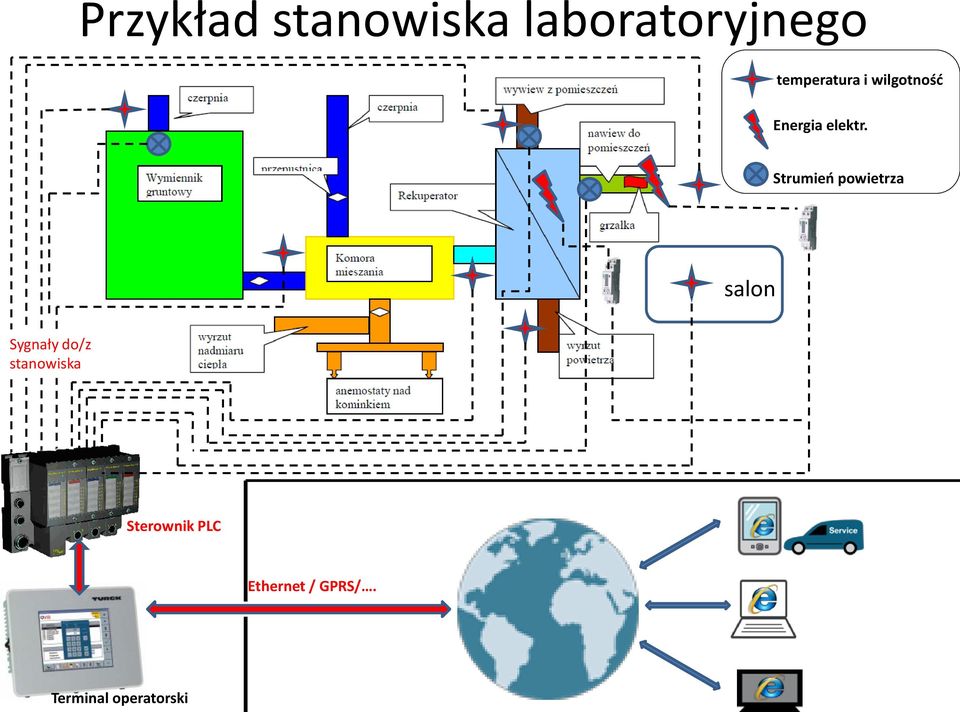

5 Przykład stanowiska laboratoryjnego temperatura i wilgotnośd Energia elektr. Strumieo powietrza salon Sygnały do/z stanowiska Sterownik PLC Ethernet / GPRS/. Terminal operatorski

Wirtualne laboratorium - koncepcja Obiekt 1 Obiekt Obiekt n Smard grid Wirtualne laboratorium Panel HMI + PLC + web server Obiekt: - sterowanie obiektem - lokalne zadawanie parametrów - podgląd

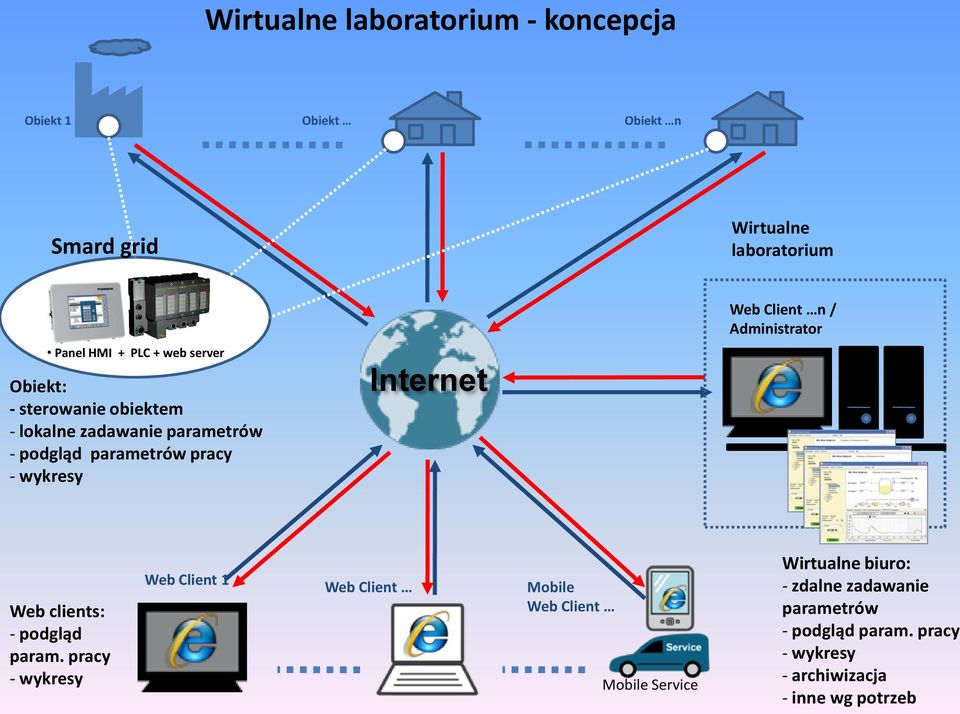

6 Wirtualne laboratorium - koncepcja Obiekt 1 Obiekt Obiekt n Smard grid Wirtualne laboratorium Panel HMI + PLC + web server Obiekt: - sterowanie obiektem - lokalne zadawanie parametrów - podgląd parametrów pracy - wykresy Internet Web Client n / Administrator Web clients: - podgląd param. pracy - wykresy Web Client 1 Web Client Mobile Web Client Mobile Service Wirtualne biuro: - zdalne zadawanie parametrów - podgląd param. pracy - wykresy - archiwizacja - inne wg potrzeb

Client n / Administrator Web clients: - podgląd param.

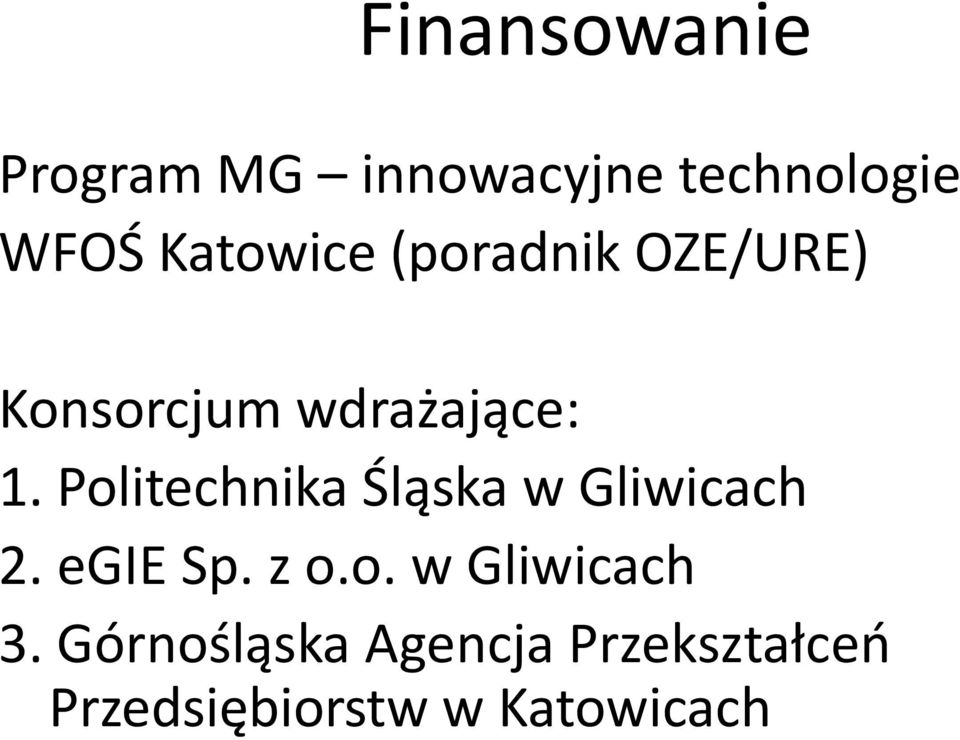

8 Finansowanie Program MG innowacyjne technologie WFOŚ Katowice (poradnik OZE/URE) Konsorcjum wdrażające: 1. Politechnika Śląska w Gliwicach 2. egie Sp. z o.o. w Gliwicach 3. Górnośląska Agencja Przekształceo Przedsiębiorstw w Katowicach

Politechnika Śląska w Gliwicach 2. egie Sp. z o.o. w Gliwicach 3.

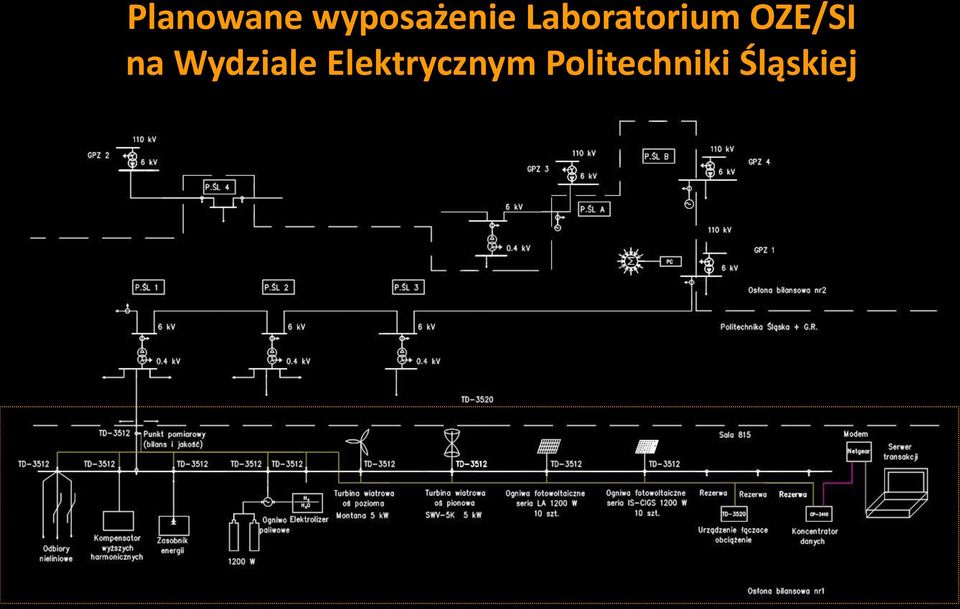

9 Planowane wyposażenie Laboratorium OZE/SI na Wydziale Elektrycznym Politechniki Śląskiej

10 System monitorujący pracę Laboratorium OZE/SI System AMIS (Automated Metering and Information System) firmy SIEMENS składający się z: jednofazowych, wielotaryfowych liczników energii elektrycznej typu TD-3512, koncentratora danych typu CP3410, Serwera Transakcji, czyli aplikacji gromadzącej i przetwarzającej dane pochodzące z liczników. Dodatkowym wyposażeniem Laboratorium OZE/SI powinna być stacja meteorologiczna umożliwiająca pomiar aktualnych warunków atmosferycznych. Planowane nakłady na budowę i uruchomienie laboratorium: około 400 tys. zł

aplikacji gromadzącej i przetwarzającej dane pochodzące z liczników.

11 Korzyści wynikające z budowy Laboratorium OZE/SI 1. Stworzenie możliwości badania źródeł rozproszonych OZE wykorzystujących różne technologie wytwarzania. 2. Możliwość konfigurowania różnych instalacji szkoleniowych pozwalających na badanie wzajemnych interakcji różnorodnych urządzeń tworzących instalację badawczą, a także testowanie ich współpracy z systemem elektroenergetycznym. 3. Zapoczątkowanie budowy krajowego ośrodka certyfikacji źródeł OZE/URE. 4. Umożliwienie Wydziałowi Elektrycznemu Politechniki Śląskiej wyjścia na nowe obszary nauczania: rozproszone technologie wytwarzania energii elektrycznej, integracja źródeł rozproszonych z siecią. 5. Przygotowanie absolwentów Wydziału do pracy w nowych zawodach: certyfikator źródeł OZE/URE, integrator źródeł OZE/URE z siecią rozdzielczą, projektant infrastruktury Smart Grid.

systemem elektroenergetycznym. 3. Zapoczątkowanie budowy krajowego ośrodka certyfikacji źródeł OZE/URE. 4.
