1 Karol Szejn Viessmann Sp. z o.o.

2 Plan Prezentacji 1. Struktura zużycia energii w Polsce 2. Udział oraz perspektywy rozwoju OZE 3. Transformacja energetyczna 4. Projekt Efektywność Plus 5. Rozwiązania OZE w przykładach 6. Nowoczesne technologie z wykorzystaniem OZE

3 Wydobycie Epoka wykorzystania paliw kopalnych To dotyczy nas wszystkich Epoka wykorzystania paliw kopalnych w czasie dobiega końca? Lata

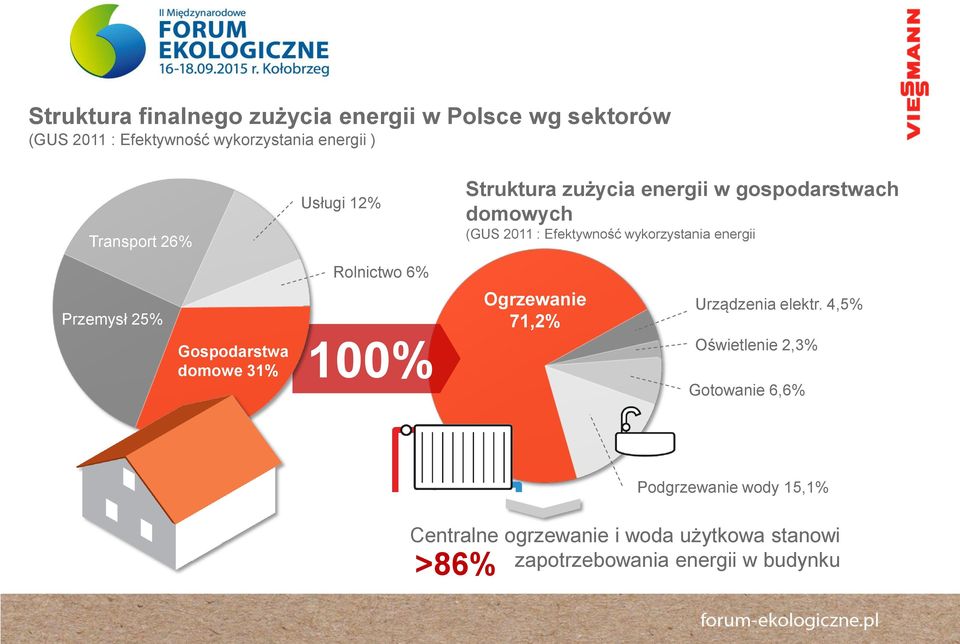

4 Struktura finalnego zużycia energii w Polsce wg sektorów (GUS 2011 : Efektywność wykorzystania energii ) Transport 26% Usługi 12% Struktura zużycia energii w gospodarstwach domowych (GUS 2011 : Efektywność wykorzystania energii Rolnictwo 6% Przemysł 25% Gospodarstwa domowe 31% 100% Ogrzewanie 71,2% Urządzenia elektr. 4,5% Oświetlenie 2,3% Gotowanie 6,6% Podgrzewanie wody 15,1% Centralne ogrzewanie i woda użytkowa stanowi zapotrzebowania energii w budynku >86%

5 Struktura zużycia energii w gospodarstwach domowych (GUS 2011 : Efektywność wykorzystania energii Ogrzewanie 71,2% Urządzenia elektr. 4,5% Oświetlenie 2,3% Gotowanie 6,6% Struktura kosztów energii Energia elektryczna w sumie 31% Podgrzewanie wody 15,1% Ogrzewanie 51% Centralne ogrzewanie i woda użytkowa stanowi >86% oraz blisko zapotrzebowania energii w budynku 60% kosztów utrzymania Inne 10% Podgrzewanie wody 8%

6 Sytuacja energetyczna w Polsce Udział energii OZE w Polsce do roku 2014 / 6 GW 12,5% MW Elektrownie fotowoltaiczne 21 MW Biogazownie 188,5 MW Elektrownie wodne 977 MW Elektrownie biomasowe 1008,2 MW Elektrownie wiatrowe 3833,8 MW

7 Perspektywy rozwoju OZE w Polsce Udział energii OZE w Polsce 20% do roku 2020! Rozporządzenie Ministerstwa Gospodarki z dnia 18 października 2012 r, o obowiązku zakupu energii z OZE przez dystrybutorów energetycznych. Cel 20% energii z OZE do 2020 roku.

8 Perspektywy rozwoju OZE w Polsce Udział energii OZE w Polsce 20% do roku 2020! 2015 rok: Programy N/WFOŚiGW np. Prosument, Kawka, Bocian Zielone Certyfikaty /dodatkowe świadectwa pochodzenia/ 50% redukcja opłaty koncesyjnej dla OZE o mocy do 5 MW Zwolnienie z akcyzy za sprzedaż zielonej energii Trójpak energetyczny Programy POIiŚ, RPO, PROW rok: Programy N/WFOŚiGW np. Prosument, Kawka, Bocian Taryfy gwarantowane System Net metering / bilansowanie energii zakupionej z sieci z energią wyprodukowaną przez właściciela mikroinstalacji PV/ System aukcyjny RPO/ POIiŚ Program PROW

9 Transformacja energetyczna: definicja Nieodnawialne nośniki energii zastępowane są nośnikami odnawialnymi na potrzeby produkcji prądu, ciepła, chłodu i napędu środków transportu Wzrasta wykorzystanie i znaczenie źródeł odnawialnych Podejmowane są działania zwiększające efektywność i świadomość wykorzystywania energii

10 Transformacja energetyczna: przyczyny Rosnące zapotrzebowanie na energię Wyczerpywanie się zapasów paliw kopalnych Wzrost świadomości dot. zanieczyszczenia środowiska Wzrost liczby ludności ponad 7 mld

11 73% zapytań związanych jest z OZE

12 Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann jako wdrożony projekt firmy Viessmann spełniający cele 3x 20

13 Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann Poprawa efektywności dzięki instalacji nowoczesnych systemów solarnych do grzania i chłodzenia

14 Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann Instalacja kotłów grzewczych wykorzystujących biomasę

15 Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann Stały nadzór nad procesem produkcyjnym i ciągła kontrola jakości

16 Efekty Efekty Efekty Efekty Efekty Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann Reorganizacja procesów produkcji Oszczędność energii: MWh/rok Redukcja emisji CO 2 : t/rok Optymalizacja układów hydraulicznych Oszczędność energii: 345 MWh/rok Redukcja emisji CO 2 : 134 t/rok Centralne wykorzystanie ciepła odpadowego Oszczędność energii: MWh/rok Redukcja emisji CO 2 : t/rok Modernizacja układu grzewczego i wentylacyjnego Oszczędność energii: MWh/rok Redukcja emisji CO 2 : 481 t/rok Termomodernizacja obiektów produkcyjnych Oszczędność energii: MWh/rok Redukcja emisji CO 2 : 248 t/rok MWh/rok CO2 : 6000 t/rok

17 Projekt Efektywność plus Poprawa efektywności zakładów produkcyjnych Viessmann Cele DE do roku 2050: Redukcja emisji CO 2 o 80% Redukcja zużycia energii o 50% Udział energii odnawialnej w 60% CO 2 Paliwo kopalne Udział OZE 60% -80% -70%

18 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Szpital specjalistyczny MSW w Jeleniej Górze Kolektory płaskie o łącznej powierzchni 204 [m2]. Rok budowy tony CO m3 (GZ50)

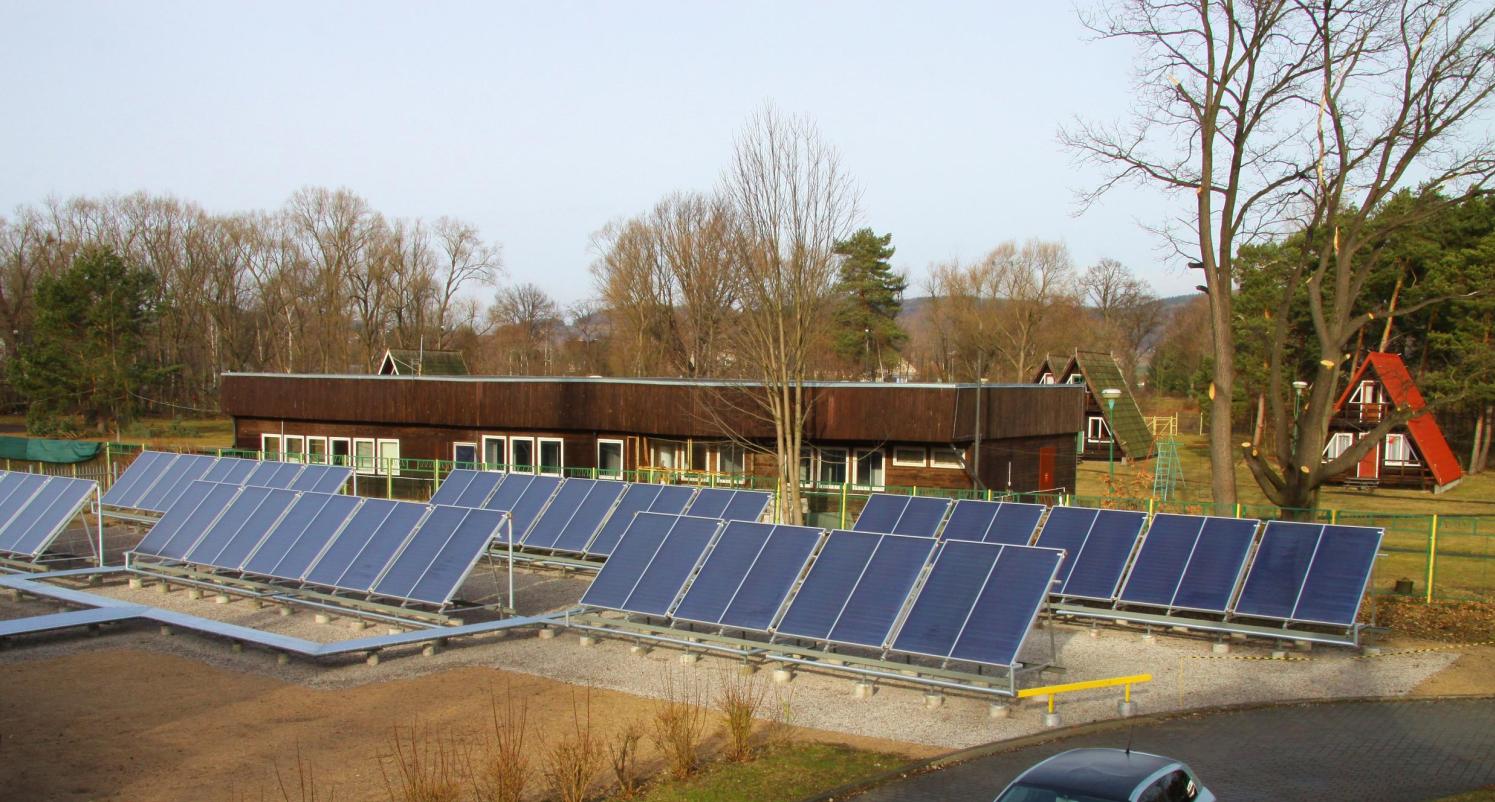

19 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Zespół Turystyczno-Wypoczynkowo-Rehabilitacyjny w Kamieniu Śląskim Kolektory płaskie o łącznej powierzchni 138 [m2]. Rok budowy tony CO l. (olej opałowy)

20 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Szpital psychiatryczny w Sieniawce Pompa ciepła na odwiertach o mocy grzewczej 250 [kw] we współpracy z kotłem olejowym. Rok budowy tony CO zł (olej opałowy)

21 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Specjalistyczny Ośrodek Wychowawczy w Bartoszycach Kotły biomasowe o mocy grzewczej łącznej [kw] na zrębki, pelet. Rok budowy 2010 Pelet 0,18 gr/kwh GZ 50 0,25 gr/kwh Olej op. 0,41 gr/kwh

22 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Katedra Oliwska Gdańsk Pompa ciepła o mocy grzewczej 55 [kw]. Rok budowy 2010

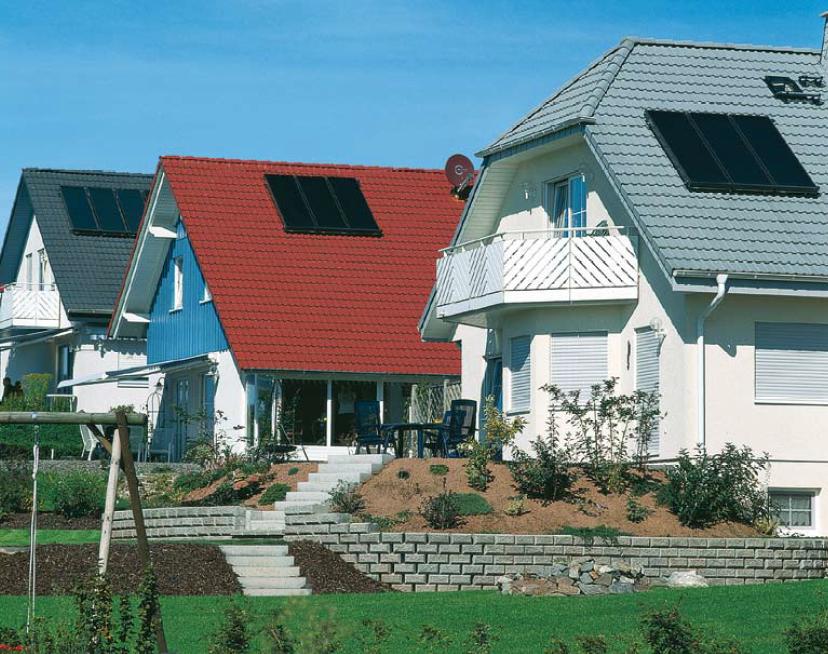

23 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Instalacja systemów energii odnawialnej e Gminach Niepołomice, Wieliczka, Skawina, Miechów /80% realizacji/ Instalacji solarnych m2

24 Rozwiązania OZE w przykładach Udział energii OZE w Polsce 20% do roku 2020! Słupski Inkubator Technologiczny Instalacja fotowoltaiczna dachowa o mocy łącznej 180,36 [kwp]. Rok budowy Zakładany roczny uzysk energii 140 MWh - 30 % oszczędności w kosztach energii elektrycznej

25 Nowoczesne technologie jura dostępne są już dzisiaj Technologie wytwarzania ciepła, chłodu lub energii elektrycznej dla zastosowań domowych Pokrycie zapotrzebowania energii elektrycznej budynku Ograniczenie strat wentylacji o 50% Pokrycie do 100% zapotrzebowania budynku w energię cieplną i chłodu Pokrycie do 60% zapotrzebowania energii cieplnej do przygotowania ciepłej wody użytkowej

26 Instalacje fotowoltaiczne Napromieniowanie słoneczne a potrzeby energetyczne budynku Grzanie

27 Instalacje fotowoltaiczne Napromieniowanie słoneczne a potrzeby energetyczne budynku Grzanie i chłodzenie

28 Małe instalacje fotowoltaiczne < 10 kwp - dzisiaj, licznik energii PC W pierwszej kolejności własne wykorzystanie energii, następnie energia do sieci Pompa ciepła wzbudzana do pracy: podgrzew CWU podgrzew bufora wody grzewczej podgrzew pomieszczeń aktywacja funkcji chłodzenia podgrzew basenu Falownik sieciowy Licznik energii Modbus Licznik 2-kierunkowy Energia pobrana Energia oddana

29 Małe instalacje fotowoltaiczne < 10 kwp - dzisiaj z Home Manager Wykorzystanie własne do 100%, następnie poprzez licznik energii praca PC Home Manager Router Sunny Portal Falownik sieciowy Licznik energii 3-fazowy Energy Meter 70% Licznik 2-kierunkowy Energia pobrana Energia oddana

30 Instalacje fotowoltaiczne Bilansowanie potrzeb energetycznych z produkcją energii z instalacji pv Innowacja? + =? Pompa ciepla: Instalacja fotowoltaiczna: Moc grzewcza 150kW Moc 100kWp Ilość dostarczonej energii: kwh/rok Produkcja energii elektrycznej: kwh/rok Zużycie energii elektrycznej: kwh/rok Bilans roczny energii elektrycznej = 0!!!!!

31 Instalacje fotowoltaiczne Współpraca PC i pv zwiększenie współczynnika COP - przykład COP = 3,5 Instalacja fotowoltaiczna: Pompa ciepla: Moc grzewcza 90 kw Moc 20 kwp Produkcja energii elektrycznej: 19 MWh/rok Ilość dostarczonej energii: około165 MWh/rok Zużycie energii elektrycznej: około 42 MWh/rok COP > 7

32 Nowoczesne technologie jura dostępne są już dzisiaj Technologie wytwarzania ciepła, chłodu lub energii elektrycznej dla zastosowań domowych Wymiennik zeolitowy Sprawność znormalizowana kotła gazowego z zeolitem >130% Wykorzystanie naturalnego minerału Mikrokogeneracja Urządzenie mikrokogeneracyjne do modernizacji z silnikiem Stirlinga Moc grzewcza 26kW, Moc elektryczna 1 kw. Urządzenie hybrydowe Połączenie pompy ciepła typu Split z wysokosprawnym kotłem gazowym, kompaktowym.

33 Wydobycie Epoka wykorzystania paliw kopalnych To dotyczy nas wszystkich Epoka wykorzystania paliw kopalnych w czasie dobiega końca. Lata

34 Witold Sujkowski Viessmann Sp. z o.o.
