1 Racjonalizacja zużycia mediów dzięki innowacjom w służbie oszczędności Metody zrównoważonego gospodarowania zasobami

2 Agenda: Racjonalizacja zużycia mediów poprzez Smart Metering i Smart Management Innowacje w służbie oszczędności Przykład prostego procesu inwestycyjnego Propagacja i absorpcja dobrych praktyk

3 Agenda: Racjonalizacja zużycia mediów poprzez Smart Metering i Smart Management Innowacje w służbie oszczędności Przykład prostego procesu inwestycyjnego Propagacja i absorpcja dobrych praktyk

4 Smart Metering: Zdalny pomiar Energii Elektrycznej

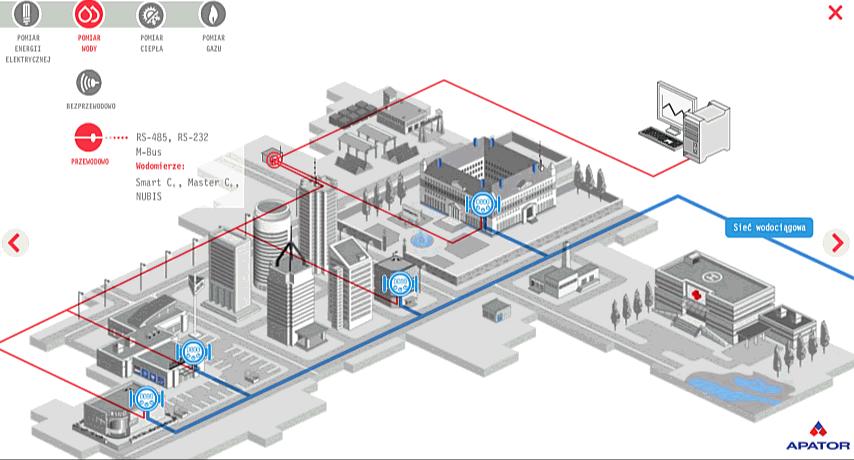

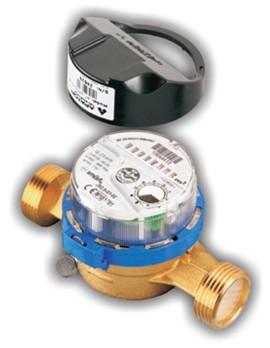

5 Smart Metering: Zdalny pomiar konsumpcji Wody

6 Smart Metering: Zdalny konsumpcji pomiar Ciepła

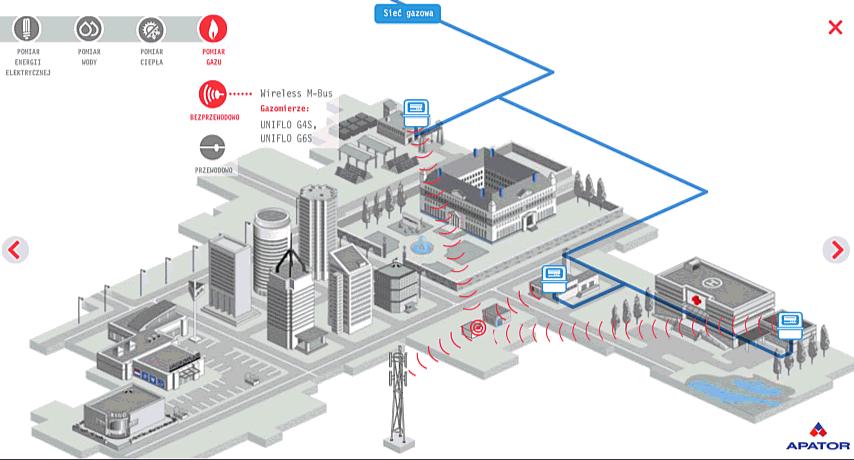

7 Smart Metering: Zdalny konsumpcji pomiar Gazu

8 Smart Metering: Akwizycja danych

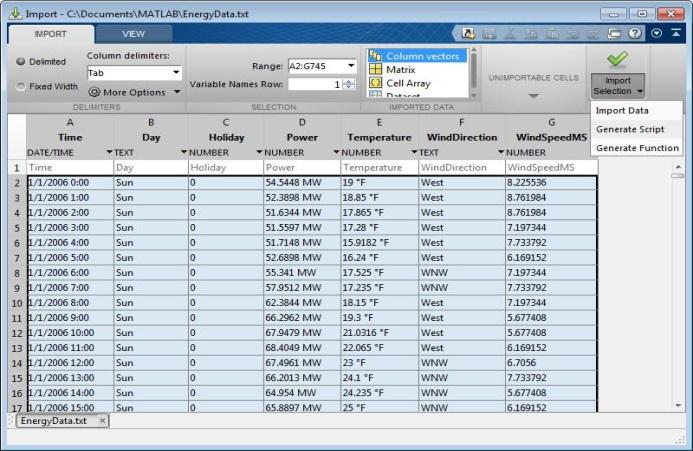

9 Smart Metering: Dane i co dalej???

10 -> Analiza a Efektywność?

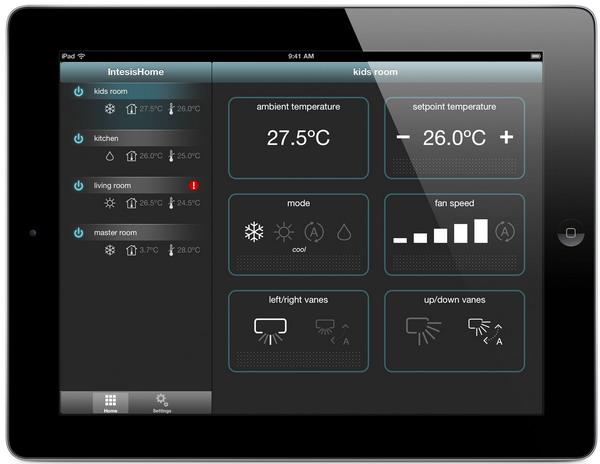

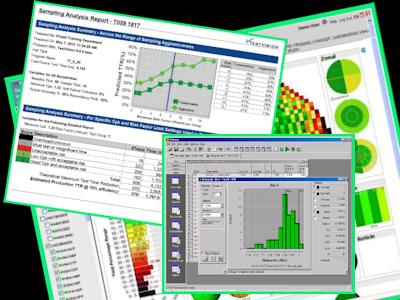

11 Smart Management Inteligentne narzędzia IT

12 Korzyści Ekonomiczne Ciągły monitoring kosztów i ich precyzyjna predykcja, Permanentny audyt wydatków ponoszonych na media i odpady możliwość optymalizacji kosztów, Techniczne Błyskawiczna i bez kosztowa detekcja awarii systemów dystrybucji mediów, Precyzyjne planowanie niezbędnych remontów i ograniczanie ich kosztów, Długofalowe Dogłębna i praktyczna wiedza o posiadanej infrastrukturze, Ekonomicznie uzasadnione planowanie inwestycji ograniczających konsumpcję mediów, takich jak termomodernizacja czy inteligentna dystrybucja nośników energii.

13 Smart Management Czym jest w istocie??? Automatyzacja procesu zarządzania mediami.

14 Agenda: Racjonalizacja zużycia mediów poprzez Smart Metering i Smart Management Innowacje w służbie oszczędności Przykład prostego procesu inwestycyjnego Propagacja i absorpcja dobrych praktyk

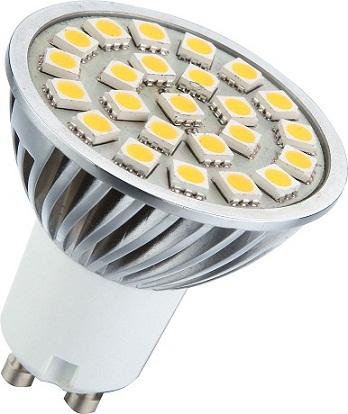

15 Źródła świtała: Prosto i skutecznie Wymiana całych opraw oświetleniowy, lub wymiana tylko źródeł w oprawach.

16 Źródła świtała: Prosto i skutecznie Wymiana całych opraw oświetleniowy, lub wymiana tylko źródeł w oprawach.

17 Poprawa nieefektywnej modernizacji Sterowanie źródłami świtała: Sterowanie mocą pojedynczej oprawy, Sterowanie mocą zespołu opraw.

18 Poprawa nieefektywnej modernizacji Redukcja mocy oprawy: (0-1) Płynny rozruch, (1-2) Podniesienie napięcia do poziomu 230V, (2-3) Stabilizacja na 230V, (3-4) Obniżenie napięcia w procesie redukcji, (4-5) Praca przy zredukowanym napięciu UminVM=190V, UminHPS=180V (5-6) Podniesienie napięcia do 230V.

19 Poprawa nieefektywnej modernizacji Tryby pracy reduktora napięcia: (0-1) praca bez reduktora, nie są generowane oszczędności, (1-2) włączenie reduktora, stabilizacja w całym okresie pracy obwodu, osiągane jest 7-8% oszczędności mocy, (2-3) stopniowa redukcja mocy do poziomu 40%, (3-4) redukcja napięcia do poziomu Ur w godzinach zmniejszonego ruchu) do 40%.

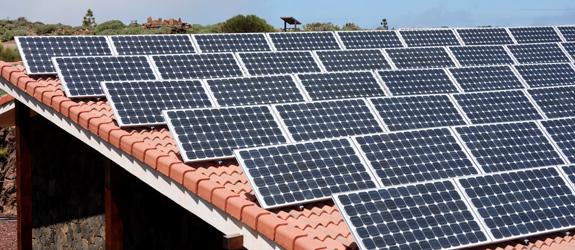

20 Ekonomicznie = Ekologicznie?? Solarna energia elektryczna: Jako metoda obniżania kosztów, Jako źródło przychodów.

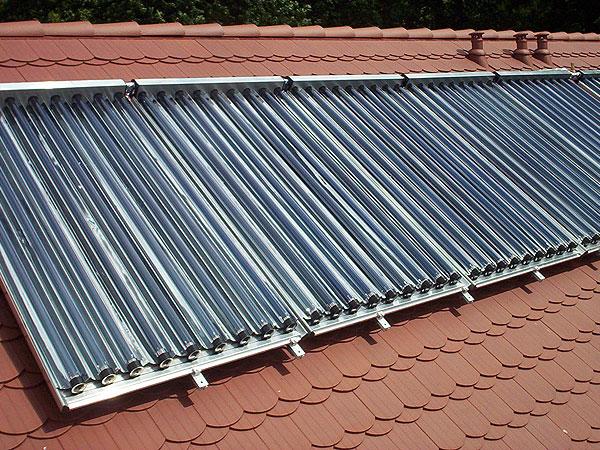

21 Ekonomicznie = Ekologicznie?? Solarna energia cieplna: Jako metoda obniżania kosztów ciepłej wody użytkowej.

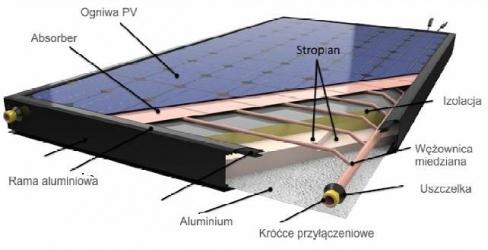

22 Ekonomicznie = Ekologicznie?? Solarne systemy hybrydowe: Jako metoda obniżania kosztów ciepłej wody użytkowej i energii elektrycznej.

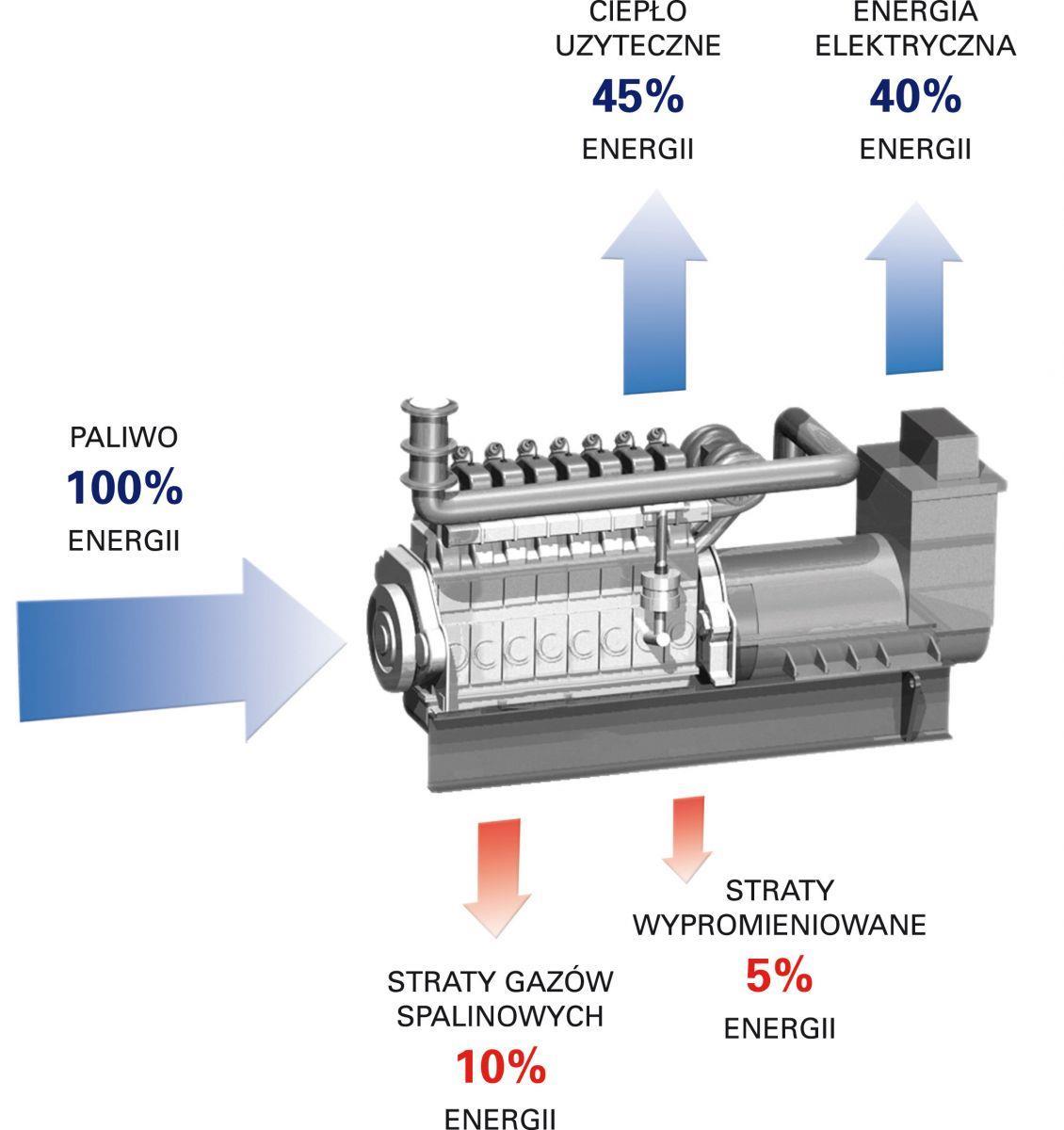

23 Ekonomicznie = Ekologicznie?? Kogeneracja czyli współwytwarzanie energii cieplnej i elektrycznej: Dzięki jednoczesnej produkcji energii elektrycznej i cieplnej bloki kogeneracyjne zmniejszają emisję dwutlenku węgla o ok. 60% oraz zużycie paliwa o ok. 35%. Stosowanie bloków grzewczoenergetycznych jest zasadne we wszystkich miejscach, w których potrzebna jest zarówno energia elektryczna jak i cieplna.

24 Ekonomicznie = Ekologicznie?? Kogeneracja czyli współwytwarzanie energii cieplnej i elektrycznej: Bloki kogeneracyjne mogą być zasilane ropą, olejem rzepakowym oraz gazem. Bloki kogeneracyjne zasilane gazem mogą wykorzystywać jako paliwo np. biogaz z oczyszczalni ścieków.

25 Przyszpitalny ekosystem Kogeneracja czyli współwytwarzanie energii cieplnej i elektrycznej: Ścieki komunalne

26 Agenda: Racjonalizacja zużycia mediów poprzez Smart Metering i Smart Management Innowacje w służbie oszczędności Przykład prostego procesu inwestycyjnego Propagacja i absorpcja dobrych praktyk

27 Schemat procesu inwestycyjnego: Wywiad u Klienta, Inwentaryzacja zasobów, Audyt zużycia energii i jej nośników, Propozycje zmian i źródła ich finansowania Inwestycja i wdrożenie nowych rozwiązań, Refinansowanie inwestycji z oszczędności.

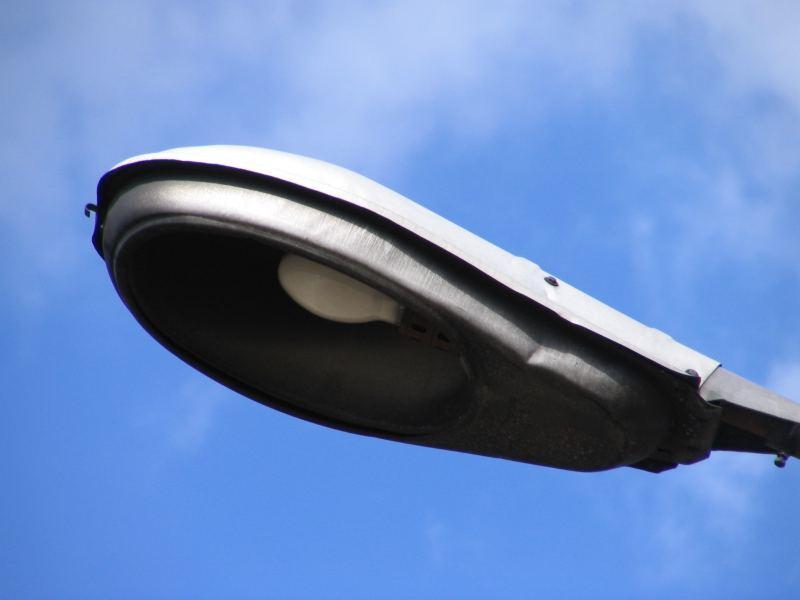

28 Przykładowy proces inwestycyjny modernizacja oświetlenia na parkingu firmowym: Wywiad u Klienta Klient wyraża chęć obniżenia kosztów energii elektrycznej, Inwentaryzacja zasobów uwagę zwracają przestarzałe oprawy oświetleniowe na parkingu firmowym, w liczbie 19 szt. Audyt zużycia energii i jej nośników pomiar energii konsumowanej przez lampy ujawnia, że rzeczywista moc pobierana przez oprawy wynosiła ok. 300W/szt. wobec znamionowej 250W/szt.

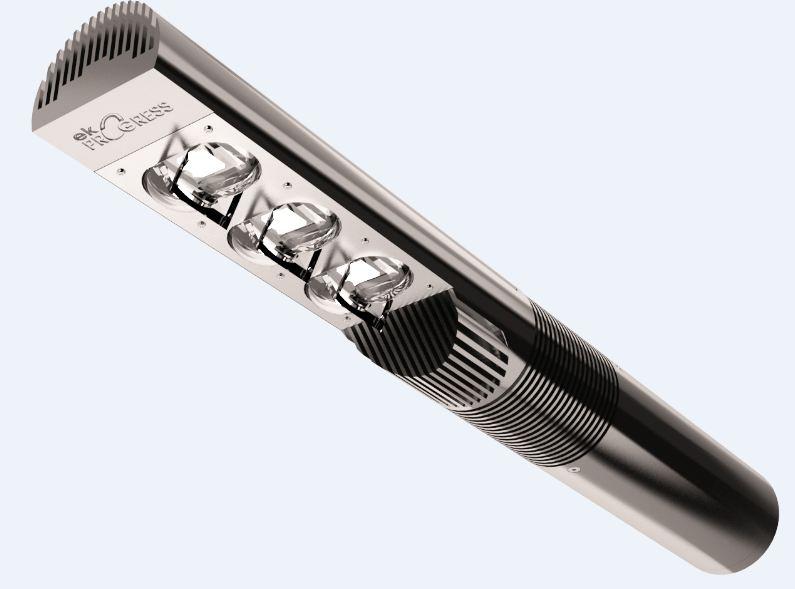

29 Modernizacja oświetlenia na parkingu firmowym: Propozycje zmian i źródła ich finansowania wymiana opraw oświetleniowych na oprawy wyposażone w źródła w technologii LED. Przy gwarancji jednoczesnego znaczącego wzrostu natężenia oświetlenia. Wymiana

30 Modernizacja oświetlenia na parkingu firmowym: Rodzaj oprawy Propozycje zmian i źródła ich finansowania rachunek ekonomiczny. Liczba Opraw Moc Znamionowa [kw] Moc rzeczywista [kw] Sumaryczny pobór moc [kw] Czas pracy w roku [h] Energia Konsumowana w ciągu roku [kwh] Istniejąca 19 0,25 0,300 5, ,00 Projektowana 19 0,09 0,099 1, ,78 Oszczędność energii w roku w [kw]: 16727,22 Oszczędność energii w roku w [%]: 67

31 Modernizacja oświetlenia na parkingu firmowym: Propozycje zmian i źródła ich finansowania rachunek ekonomiczny. Przyjęto: Całkowita cena energii elektrycznej w momencie inwestycji [zł/kw]: 0,49 Średnioroczny współczynnik wzrostu ceny energii elektrycznej [%]: 10,0 Wyliczone oszczędności energii elektrycznej przeliczone na PLN: Rok Obliczeniowy Rok 1: Rok 2: Rok 3: Rok 4: Rok 5: Rok 6: Rok 7: Rok 8: Rok 9: Rok 10: Koszty energii elektrycznej 8 196,34 zł 9 015,97 zł 9 917,57 zł ,33 zł ,26 zł ,28 zł ,31 zł ,34 zł ,58 zł ,54 zł

32 Schemat procesu inwestycyjnego: Inwestycja i wdrożenie nowych rozwiązań, Wymiana Refinansowanie inwestycji z oszczędności. Oszczędności energii elektrycznej przeliczone na PLN po 10 latach: Całkowite koszty inwestycji: ,52 zł ,00 zł

33 Agenda: Racjonalizacja zużycia mediów poprzez Smart Metering i Smart Management Innowacje w służbie oszczędności Przykład prostego procesu inwestycyjnego Propagacja i absorpcja dobrych praktyk

34 Propagacja i absorpcja dobrych praktyk Podzielenie się swoim sukcesem na platformie wymiany informacji. Wdrożenie rozwiązań, które sprawdziły się w innych Podmiotach.

35 Propagacja i absorpcja dobrych praktyk Inwestycja z zakresu systemu odnawialnych źródeł energii oparta za zespole 120 kolektorów słonecznych wspomaga proces przygotowania ciepłej wody użytkowej, tym samym częściowo zastępuje energię pozyskiwaną z gazu ziemnego. Zakres zrealizowanego przedsięwzięcia szacowanego na około 2,5 mln. zł składał się z trzech zadań: przebudowy instalacji centralnego ogrzewania, przebudowy istniejącej kotłowni gazowoolejowej i budowy układu kogeneracyjnego.

36 Dziękuję za Uwagę i życzę tylko trafnych decyzji dr inż. Paweł Kurtasz tel. stac tel. kom pawel.kurtasz@bsstc.pl ul. Ozimska Opole
