3 Audyt Energetyczny Co to jest audyt? Audyt energetyczny jest to opracowanie określające zakres i parametry techniczne oraz ekonomiczne przedsięwzięcia termomodernizacyjnego wraz ze wskazaniem rozwiązania optymalnego z punktu widzenia kosztów oraz oszczędności energii.

parametry techniczne oraz ekonomiczne przedsięwzięcia

4 Algorytm wykonywania audytu energetycznego Zbieranie informacji dotyczących analizowanego obiektu na podstawie wizji lokalnej, przeglądu dokumentacji projektowej, danych pomiarowych. Bilans energii analizowanego obiektu. Określenie potencjalnych usprawnień możliwych do realizacji. Analiza nakładów inwestycyjnych. Wybór optymalnego wariantu. Audyt Energetyczny

pomiarowych. Bilans energii analizowanego obiektu.

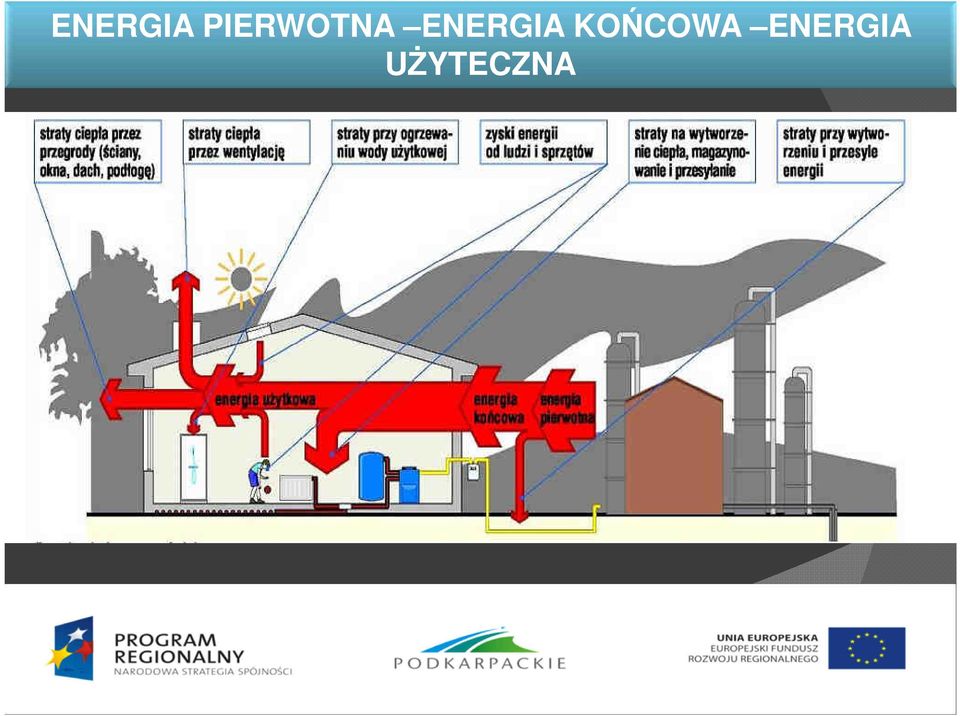

5 ENERGIA PIERWOTNA ENERGIA KOŃCOWA ENERGIA UŻYTECZNA

6 Struktura zużycia energii w budynkach w Polsce

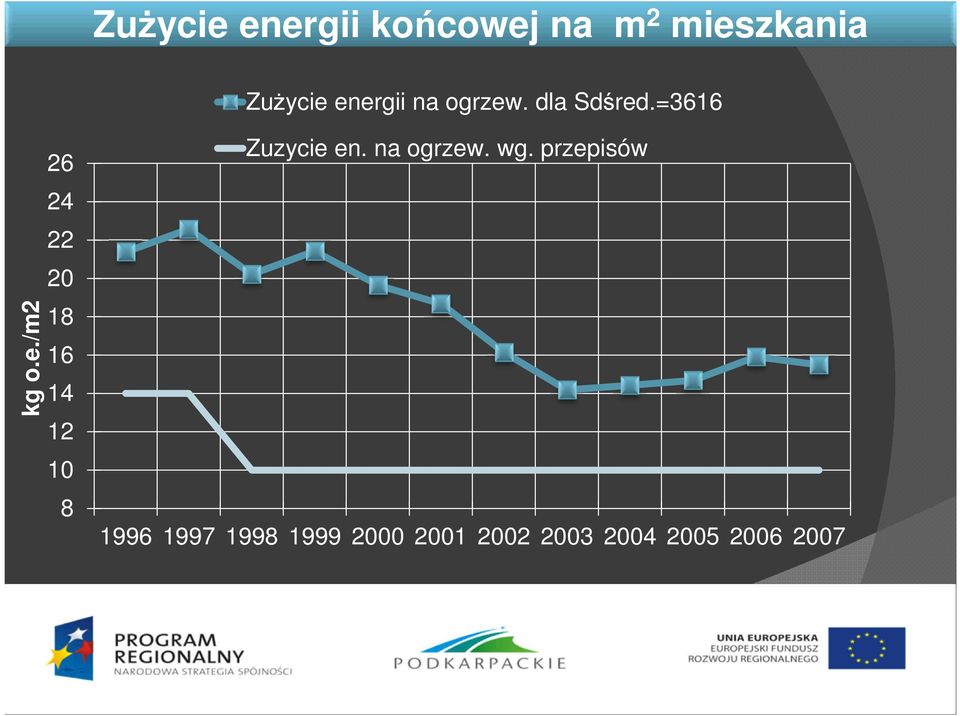

7 Zużycie energii końcowej na m 2 mieszkania Zużycie energii na ogrzew. dla Sdśred.=3616 kg o.e./m Zuzycie en. na ogrzew. wg. przepisów

8 Struktura wiekowa zasobów budynków w Polsce Lata wybudowania Budynki, % Mieszkania, % przed ,7 9, ,4 12, ,8 30, ,2 17, ,2 17, ,7 12,3

8,7 9,8 1918-1944 17,4 12,5 1945-1970 28,8 30,1

9 kwh 2 m rok Zapotrzebowanie na ciepło do ogrzewania budynków w Polsce Ściany nieizolowane: cegła pełna Wielka płyta A f Izolacja do 8 cm Izolacja do 10 cm Dom energooszczędny 150 Izolacja do 12 cm Dom pasywny Do Polska od 1998 Niemcy Szwecja 70 15

Dom energooszczędny 150 Izolacja do 12 cm Dom pasywny 100 50 0 240-350 240-290 Do 1967

10 Zapotrzebowanie na ciepło do ogrzewania i przygotowania c.w.u. dla budynków w Polsce kwh 2 m rok c.w.u Do Polska Dom energooszczędny od 1998 Dom pasywny A f

11 Straty ciepła w budynku

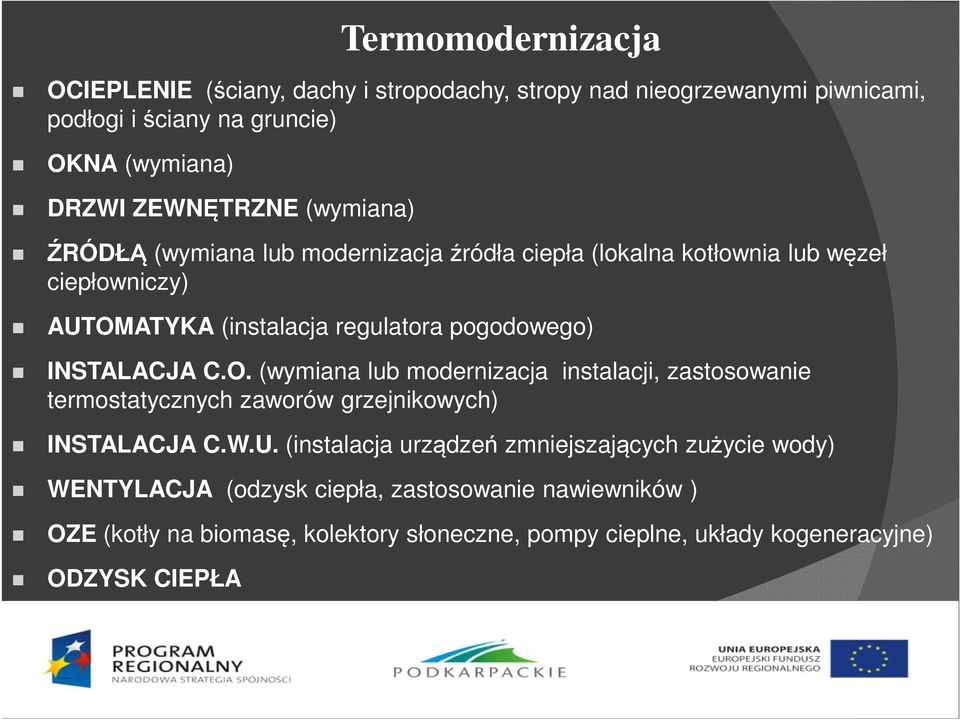

12 Termomodernizacja OCIEPLENIE (ściany, dachy i stropodachy, stropy nad nieogrzewanymi piwnicami, podłogi i ściany na gruncie) OKNA (wymiana) DRZWI ZEWNĘTRZNE (wymiana) ŹRÓDŁĄ (wymiana lub modernizacja źródła ciepła (lokalna kotłownia lub węzeł ciepłowniczy) AUTOMATYKA (instalacja regulatora pogodowego) INSTALACJA C.O. (wymiana lub modernizacja instalacji, zastosowanie termostatycznych zaworów grzejnikowych) INSTALACJA C.W.U. (instalacja urządzeń zmniejszających zużycie wody) WENTYLACJA (odzysk ciepła, zastosowanie nawiewników ) OZE (kotły na biomasę, kolektory słoneczne, pompy cieplne, układy kogeneracyjne) ODZYSK CIEPŁA

C.O. (wymiana lub modernizacja instalacji, zastosowanie termostatycznych zaworów grzejnikowych) INSTALACJA C.W.U.

13 Ocieplenie przegród zewnętrznych R h d h U e i = + + = λ K m W, U 2 < 0 25 K m W, U 2 < 0 22 R h d d h U e iz iz i = = λ λ

14 Ocieplenie przegród zewnętrznych U < 0, 22 m W 2 K < 0,5 W m K U 2

15 Wymiana stolarki okiennej i drzwiowej U U < 17, < 18, m m W 2 W 2 K K U < 19, m W 2 K

17 Modernizacja źródła ciepła Wymiana źródła - zwiększenie sprawności wytwarzania (7-8)% (10-14)% gaz-gaz (15-25)% węgiel-gaz

18 Modernizacja instalacji c.o. -zwiększenie sprawności regulacji i wykorzystania (7-8)% + (5-8)%

19 Modernizacja instalacji c.o. -ograniczenie strat przesyłu (3-6)%

20 Modernizacja systemu wentylacji -ograniczenie niekontrolowanej infiltracji powietrza (10-20)% -zastosowanie gruntowych wymienników ciepła (5-10)%

21 Modernizacja systemu wentylacji -zastosowanie odzysku ciepła System odzysku ciepła Sprawność odzysku % Wymiennik płytowy Rekuperacja pośrednia Rurka cieplna Wymiennik obrotowy bez odzysku wilgoci Wymiennik obrotowy z odzyskiem wilgoci

22 Modernizacja instalacji ciepłej wody użytkowej Modernizacja instalacji c.w.u. obejmuje: 1. Wymianę aparatury czerpalnej ( zastosowanie baterii termostatycznych, jednouchwytowych, perlatorów, ograniczników wypływu, baterii bezdotykowych) 2. Wykonanie lub naprawę izolacji termicznej przewodów 3. Wprowadzenie automatycznej regulacji temperatury wody (termostatyczne zawory cyrkulacyjne, termostatyczne zawory mieszające 4. Wykorzystanie systemów solarnych do przygotowania c.w.u.

23 Zastosowanie perlatorów i ograniczników wypływu 5% Zastosowanie baterii jednouchwytowej 25% Zastosowanie baterii termostatycznej 45% Zastosowanie baterii bezdotykowej 60%

24 Zastosowanie CHP Zmniejszenie strat energii pierwotnej 36%

25 Moc cieplna modułu CHP nie powinna przekraczać Obiekty mieszkalne maks. 10% Hotele 10% Budynki administracyjne 10% Szkoły, uczelnie, zakłady karne (10-15)% Przemysł ze stałym zapotrzebowaniem ciepła technologicznego (10-20)% Domy opieki, domy seniora ok. 20% Szpitale ok. 25% Pływalnie ok. 30% Zastosowanie CHP Stosunek ceny prądu do ceny gazu Opłacalność 1 : 1 mało prawdopodobna 2 : 1 możliwa z dotacją 3 : 1 prawdopodobna 4 : 1 bardzo prawdopodobna Liczba godzin pracy h/rok Opłacalność 3000 nieprawdopodobna 4000 możliwa z dotacją 5000 prawdopodobna 6000 bardzo prawdopodobna

26 Zastosowanie kolektorów słonecznych Sprawność Kolektor próżniowy Kolektory płaskie Kolektor nieszklony

27 Zastosowanie kolektorów słonecznych Sprawność 45% 40% 35% 30% 25% 20% 15% 10% 5% 0% Twyl=40 oc Twyl=50 oc Twyl=60 oc Obniżenie temperatury na wylocie z kolektora o 10 o C powoduje wzrost sprawności 6%

28 Wykorzystanie biomasy Konsekwencją różnych udziałów węgla, wodoru i tlenu jest niemal dwukrotnie niższa wartość opałowa biomasy w stosunku do węgla kamiennego. W uproszczeniu można przyjąć, że 1 tona węgla odpowiada 2 tonom suchej biomasy.

29 Wykorzystanie biomasy 20 MJ/kg Wartość opałowa Ciepło spalania Wilgotność drewna opałowego % 10% 20% 30% 40% 50% 60% Zawartość wilgoci Drewno surowe

30 Rodzaj kotła Sprawność nominalna % Kotły gazowe tradycyjne 95 kondensacyjne 109 Kotły olejowe tradycyjne 94 kondensacyjne 103 Kotły na biomasę komorowe 78 zasypowe 85 automatyczne 83 Sprawność kotłów na biomasę jest zawsze niższa niż kotłów na gaz i olej opałowy Rodzaj paliwa Wartość opałowa Cena Koszt wytworzenia 1 GJ ciepła Węgiel kamienny 26 MJ/kg 730 zł/tona 28 Drewno opałowe (wilgotność 20%) 14 MJ/kg 350 zł/tona 25 Zrębki (wilgotność 25%) 13 MJ/kg 460 zł/tona 34 Pellety (wilgotność 10%) 16,5 MJ/kg 700 zł/tona 42 Gaz ziemny wysokometanowy 34,4 MJ/m 3 2,04 zł/m 3 59 Olej opałowy 36 MJ/dm zł/1000dm Ciepło sieciowe

31 Efekty energetyczne termomodernizacji Sposób uzyskania oszczędności OCIEPLENIE ZEWNĘTRZNYCH PRZEGRÓD BUDOWLANYCH (ŚCIAN, DACHU, STROPODACHU, STROPU NAD PIWNICĄ ) Obniżenie zużycia ciepła,% Szacunkowy jednostkowy koszt modernizacji ( r.) (15-25) % ( ) zł/m 2 docieplnieścian (30-50) zł/m 2 stropodachy wentylowane (50-180) zł/m 2 poddasza nieużytkowe ( ) zł/m 2 stropodachy pełne WYMIANA OKIEN (10-15) % zł/m 2 - okna standardowe zł/m 2 -okna w budynkach zabytkowych

32 Efekty energetyczne Efeky termomodernizacji Sposób uzyskania oszczędności WPROWADZENIE USPRAWNIEŃ W WĘŹLE CIEPLNYM MODERNIZACJA WEWNĘTRZNEJ INSTALACJI C.O. Obniżenie zużycia ciepła,% Szacunkowy jednostkowy koszt modernizacji ( r. (5-15) % ( ) zł/kw- wymiana węzła, wymiana kotła (10-25)% ( ) zł/szt.- wymiana zaworów termostatycznych, regulacja hydrauliczna, płukanie chemiczne ( ) zł/szt. wymiana instalacji c.o. MODERNIZACJA INSTALACJI C.W.U. ZASTOSOWANIE INSTALACJI SOLARNEJ (25-35)% ( ) zł/m 2 kolektora-zastosowanie instalacji solarnej Zastosowanie CHP (10-20) % zastosowanie układu kogeneracyjnego ( ) zł/kw el (jednostki duże powyżej 100 kw el) ( ) zł/kw el (jednostki małe)

33 EFEKTY KOMPLEKSOWEJ TERMOMODERNIZACJI Rodzaje obiektów Budynki mieszkalne jednorodzinne Budynki mieszkalne wielorodzinne Budynki zbiorowego zamieszkania Budynki użyteczności publicznej Źródła ciepła (kotłownie) Oszczędności planowane w audycie energetycznym, % Średni stosunek uzyskanych oszczędności do planowanych,%

34 EFEKTY KOMPLEKSOWEJ TERMOMODERNIZACJI Nakłady odniesione do powierzchni użytkowej o regulowanej temp. Nakłady odniesione do kubatury ogrzewanej Koszt zaoszczędzonej energii (nakłady odniesione do rocznych oszczędności energii) Koszt zaoszczędzenia 1% energii odniesiony do kubatury ogrzewanej zł/m 2 zł/m 3 (zł.a)/gj (nakłady odniesione do kubatury i procentowych oszczędności energii) zł/(m 3.%) ,625

35 OCENA EKONOMICZNA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

36 OCENA EKOLOGICZNA Emisja g/gj CO2 Emisja g/gj SO Gaz ziemny Węgiel Biomasa Gaz ziemny Węgiel Biomasa NOX CO Emisja g/gj 357 Emisja g/gj Gaz ziemny Węgiel Biomasa Gaz ziemny Węgiel Biomasa

37 OCENA EKOLOGICZNA Emisja zanieczyszczeń wyrażona w gramach przypadająca na 1 GJ ciepła wytworzonego z paliwa Emisja g/gj PYŁ Emisja g/gj B-a-P , ,0 0,0 Gaz ziemny Węgiel Biomasa Gaz ziemny Węgiel Biomasa

38 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

39 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

40 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

41 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

42 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI

43 JAKOŚCIOWA OCENA EFEKTÓW KOMPLEKSOWEJ TERMOMODERNIZACJI
