1 Ciepło z natury instalacje solarne Kraków

2 Kolektory słoneczne porównanie producent Viessmann Viessmann De Dietrich De Dietrich Hewalex Hewalex nazwa zestawu Vitosol 100-F zestaw Vitosol 200-F zestaw Dietrisol Light Dietrisol Light Hewalex 2TP-250 Hewalex 2SP-250 nazwa kolektora Vitosol 100-F Vitosol 200-F Dietrisol ECO 2 Dietrisol ECO 2 KS 2000 TP KS 2000 SP rodzaj kolektora płaski płaski płaski płaski płaski płaski absorber (pokrycie selektywne) czarny chrom Sol-Titan Sunselect Sunselect TiNOX classic czarny chrom zasobnik [l] ilość kolektorów w zestawie pow. absorbera kolektora [m2] 2,3 2, ,83 1,83 pow. absorbera (razem) [m2] 4,6 4, ,66 3,66 sprawność w odn. do absorbera η0 [%] 83,1 84,4 78,6* 78,6* 80,2* 81,2* sprawność w odn. do apertury η0 [%] 82,3 83,6 78,6* 78,6* 80,2* 81,2* wydajność kolektora [W]** bd*** bd*** certyfikat sprawności wydajności tak tak bd*** bd*** tak tak wydajność m2 [W]** 797,4 821,3 bd*** bd*** 796,7 805,46 cena za m2 [zł] wydajność zestawu [W]** bd*** bd*** cena za 1 W [zł]** 2,52 2,98 bd*** bd*** 2,41 2,32 cena za zestaw [zł] producent Hewalex Hewalex Watt Watt ACV nazwa zestawu Hewalex 3SP-300 Hewalex 3TP-300 WATT Old Type WATT Classic 3/300 Pakiet nr 19 nazwa kolektora KS 2000 SP KS 2000 TP watt 3000 SU watt 3000 SU Kaplan 2.0 rodzaj kolektora płaski płaski płaski płaski płaski absorber (pokrycie selektywne) czarny chrom TiNOX classic Sunselect Sunselect TiNOX zasobnik [l] ilość kolektorów w zestawie pow. absorbera kolektora [m2] 1,83 1,83 1,85 1,85 1,85 pow. absorbera (razem) [m2] 5,49 5,49 3,7 5,55 3,7 sprawność w odn. do absorbera η0 [%] 81,2 80,2 75,3 75,3 78,4* sprawność w odn. do apertury η0 [%] 81,1 80,2 75,2 75,2 78,4* wydajność kolektora [W]** bd*** certyfikat sprawności i wydajności tak tak tak tak bd*** wydajność m2 [W]** 805,5 797,7 715,7 715,7 bd*** cena za m2 [zł] wydajność zestawu [W] bd*** cena za 1 W [zł] 1,91 2 2,49 2,2 bd*** cena za zestaw [zł] (2890 ) 9826

3 Instalacje solarne Teoria i praktyka...

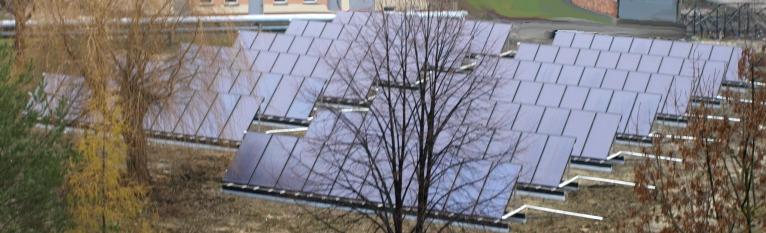

4 Dlaczego duża instalacja jest inna od małej??

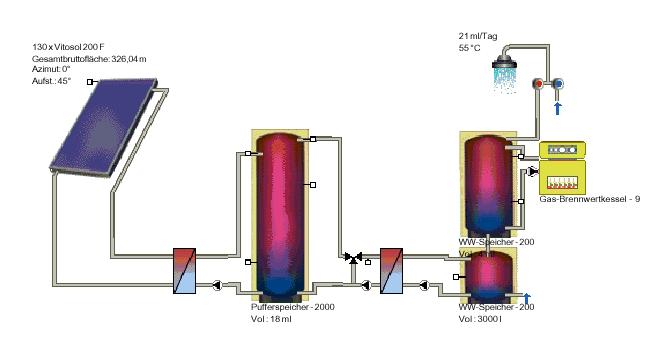

5 Budowa dużej instalacji solarnej Obieg ładowania Obieg magazynowania Obieg rozładowania

6 Teoria a praktyka audyt energetyczny Założenia dla rozbioru wody użytkowej : Rozbiór normatywny Dobór układu podgrzewu c.w.u. przez kotłownię Rozbiór doświadczalny Dobór układu podgrzewu c.w.u. przez instalację solarną

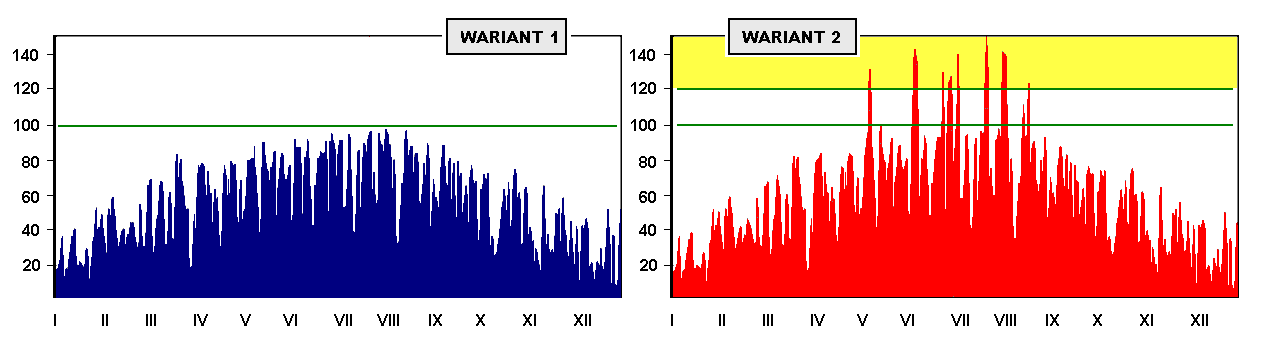

7 Teoria a praktyka audyt energetyczny Dobrano 633 m 2 kolektorów VITOSOL 200-F (300 łóżek, 913 mieszkańców) Tak powinny pracować przy rozbiorze normatywnym 38 dm 3 /os. d (razem dm 3 /d) A tak pracują przy rozbiorze rzeczywistym 25 dm 3 /os. d (razem dm 3 /d) Uzysk ciepła mniejszy o 20%! (kwh/m 2 rok)

8 Teoria a praktyka audyt energetyczny

9 Jak dobrać kolektory słoneczne Obszar optymalnego doboru instalacji

10 Jak dobrać kolektory słoneczne Optymalny stopień pokrycia potrzeb c.w.u w dużej instalacji solarnej powinien wynosić %

11 Jakie kolektory należy stosować w dużych instalacjach solarnych?

12 Jakie kolektory należy stosować w dużych instalacjach solarnych

13 Jakie kolektory należy stosować w dużych instalacjach solarnych

14 Optymalizacja parametrów pracy

15 Optymalizacja parametrów pracy

16 Optymalizacja parametrów pracy

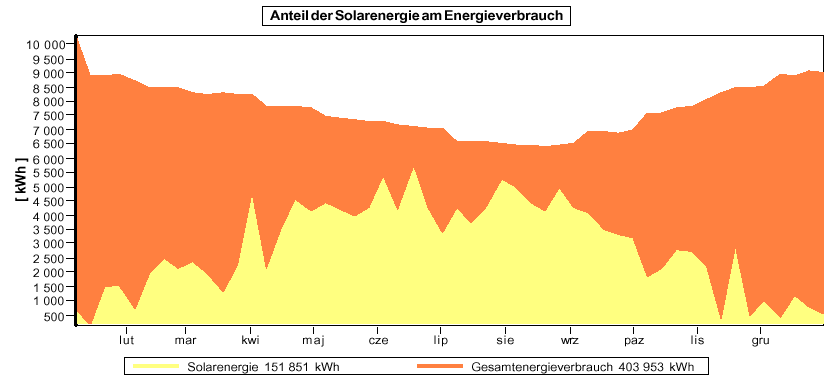

17 Teoria a praktyka audyt energetyczny!

18 Teoria a praktyka audyt energetyczny!

19 Teoria a praktyka audyt energetyczny!

20 Teoria a praktyka audyt energetyczny!

21 Teoria a praktyka audyt energetyczny!

22 Teoria a praktyka audyt energetyczny!

23 Teoria a praktyka ekspertyza AUDYT EKSPERTYZA I EKSPERTYZA II TSOL TSOL Uśrednione zapotrzebowanie c.w.u. m3/d 35,80 35,80 22,50 Powierzchnia kolektorów m2 633,60 633,60 395,60 Przewidywane oszczędności ciepła GJ/rok 1 460,00 830,88 633,60 Stopień pokrycia c.w.u. % 54,10 46,10 36,00 Sprawność systemu solarnego %? 29,10 35,50 Szacunkowe koszty inwestycji zł , , ,77 Efektywność inwestycji GJ/m2/rok 2,30 1,31 1,60!!

24 Teoria a praktyka specyfikacja W/m 2 K 2!

25 Teoria a praktyka specfikacja 1. Moc użyteczna kolektora? 2. Konstrukcja kolektora (przepływ meandrowy czy harfowy?) 3. Sposób łączenia kolektorów w baterie?!

26 Wykonawstwo - fundamenty

27 Wykonawstwo orurowanie - bezpieczeństwo

28 Wykonawstwo orurowanie - izolacja

29 Wykonawstwo orurowanie - izolacja

30 Referencje i historia użytkowania. Premiera urządzeń RES firmy Viessmann na targach ISH 1975 Kolektor Viessmann Acredal po 17 latach pracy utrata sprawności średnio tylko ok 3 %!!! (badanie 1995)

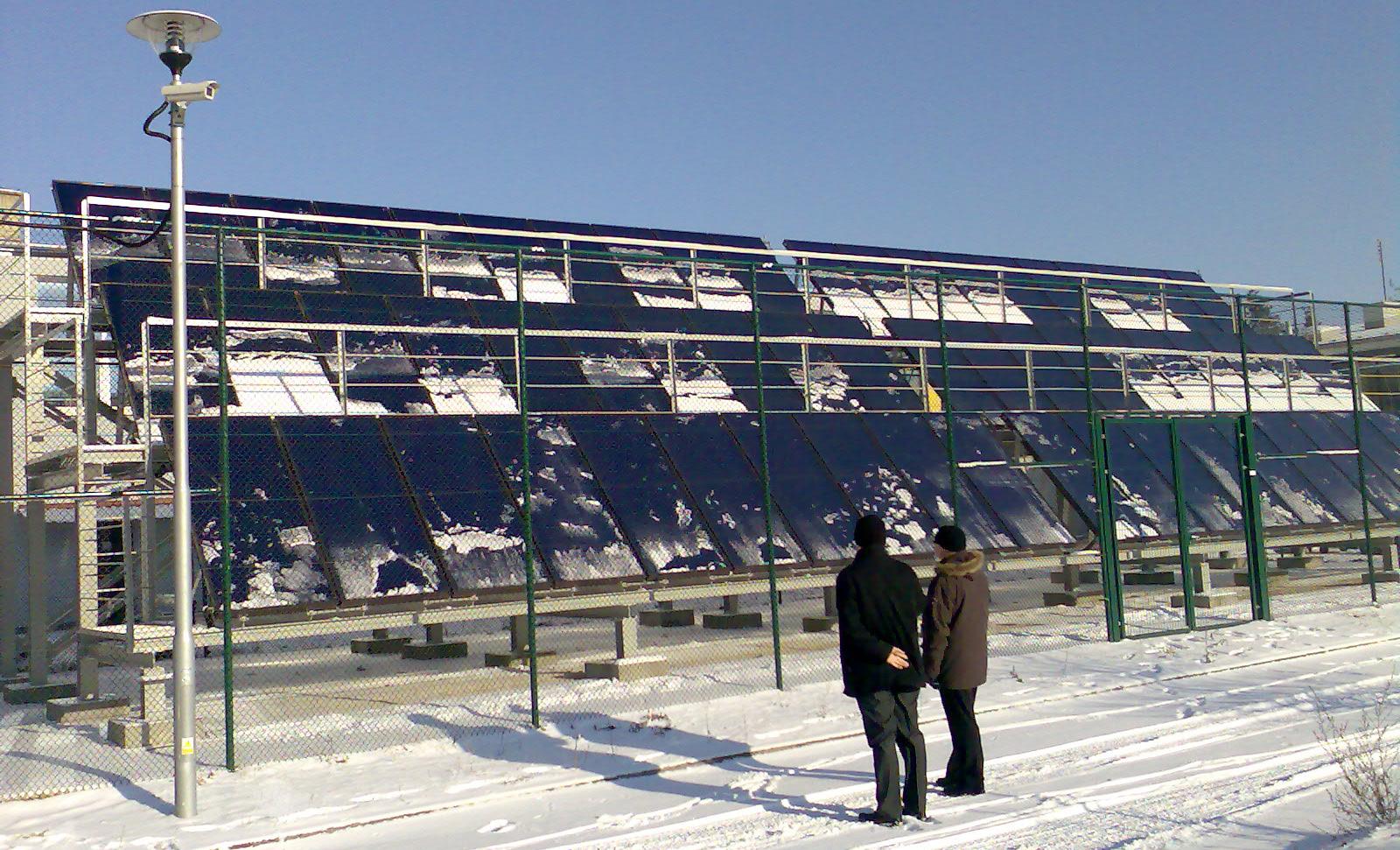

31 Referencje basen Morawica k/kielc, styczeń 2009 temperatura 12 st. C kolektory osiągnęły temperaturę 52 st. C.

32 Referencje Polska Szpital Wojewódzki Częstochowa 1500 m2 kolektorów płaskich serii Vitosol, pracują od 3 lat wyniki do wglądu.

33 Instalacje solarne Teoria i praktyka... Marek Bednarz Telefon: bem@viessmann.com
