Dane produktu. Heradesign fi ne A2

Transkrypt

1 Dane produktu Heradesign fi ne A2

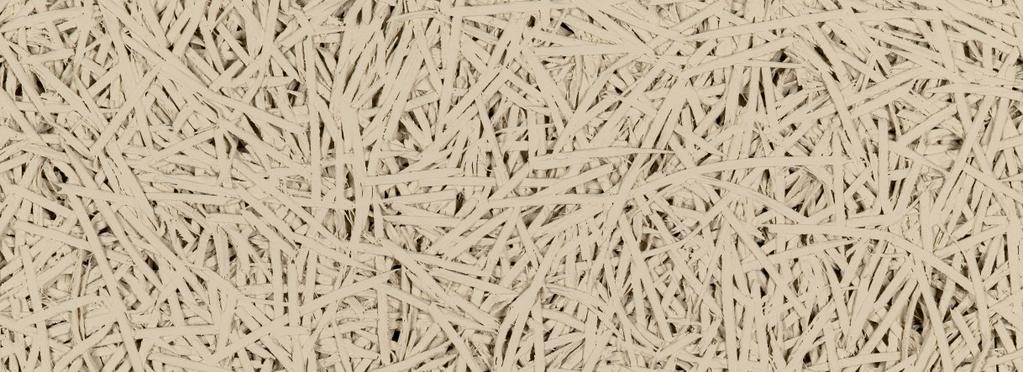

2 Dane produktu Heradesign fi ne A2 Jednowarstwowa, nierozdzielna, połączona magnezytem płyta akustyczna z wełny drzewnej (szerokość włókna 2 mm). Charakterystyczna powierzchnia zalecanej z punktu widzenia biologii budynku. Warianty kolorystyczne Naturalna charakterystyczna tekstura wełny drzewnej jest doskonałą powierzchnią dla kreatywnego projektowania kolorów. Dostępna jest niemal nieograniczona paleta barw - można dobrać prawie każdy odcień z powszechnie stosowanych systemów kolorystycznych takich jak RAL, NCS! Rozmiar nominalny [mm] 600 x 600, 1200 x 600 Grubość [mm] Ciężar [kg/m 2 ] 13,0 19,0 Wartość pochłaniania dźwięku α W do 0,75 Reakcja na ogień zgodna z normą EN : A2-s1, d0 Deklaracje produktu: WW-EN L3-W2-T2-S3-P2-CS(10)200-Cl3 Ogólne dopuszczenie budowlane (ABZ): Z Nr deklaracji właściwości użytkowych: KA-0698-HADF Deklaracja właściwości użytkowych na stronie biały zbliżony do RAL 9010 beżowy odcień naturalny 13 kolory pastelowe kolory nasycone kolory metaliczne kolory specjalne Zastosowanie Jako dekoracyjny, akustyczny i skuteczny sufi t podwieszany lub jako okładzina ścienna do użytku w pomieszczeniach i na zewnątrz w obszarach, gdzie nie są narażone na bezpośredni wpływ warunków atmosferycznych takich, jak deszcz czy zanieczyszczenia. Ograniczenia Maksymalna rozpiętość 600 mm! Nadaje się do pomieszczeń o stałej względnej wilgotności powietrza do 90 %. W przypadku stosowania w miejscach o stałej względnej wilgotności powietrza większej niż 80 % zaleca się zasięgnąć porady fi zyczno-budowlanej! Nie nadaje się do montażu na klej! Montaż Montaż płyt akustycznych Heradesign jest częścią przebudowy wnętrza i musi być przeprowadzany wyłącznie w warunkach o kontrolowanej wilgotności i temperaturze. Pył wywołany przez środki budowlane musi być usunięty przed rozpoczęciem montażu. Płyty składować na płasko, chronić przed wilgocią i zabrudzeniem. Opakowanie nie chroni produktu przed deszczem! Należy również pamiętać o wytycznych dotyczących stosowania, montażu i składowania płyt akustycznych Heradesign. Wskazówki specjalne Ze względu na szorstką powierzchnię włóka i palet, możliwe są różnice w wybarwieniu w stosunku do gamy kolorów i ich postrzegania. Tolerancja wykonawcza dla wymiaru znamionowego: L3, W2, T2: ± 1 mm, dla długości > 1200 mm L3: ± 2 mm Folia (grubość < 30 μm) zalecana jako ochrona wełny mineralnej przed sączeniem. Maks. Zmiany wymiarów w normalnym klimacie 23 C/50 % wzgl. wilgotność powietrza: ±1 Broszura dotyczy obecnego stanu rozwoju naszych produktów i traci ważność wraz z reedycją. Należy się upewnić, czy niniejsze wydanie jest aktualne. Gwarancja przydatności do określonego celu nie obejmuje zastosowań specjalnych. Gwarancja i odpowiedzialność przy dostawie są zgodne z naszymi ogólnymi warunkami współpracy handlowej. Zastrzegamy sobie możliwość zmian. Wersja 10/ JB Strona 2

3 Ogólna ekspertyza Odporność na uderzenie piłką zgodna z DIN / część 3 Sufit Konstrukcja / obiekt testowy Opis Instytucja badania Profi l CD 27 x 60 x 0,6 mm, montaż podłużny Mocowanie: 6 sztuk/płytę Nr sprawozdania /Sc/Whr /Sc/Whr /Sc/Whr Wynik Ściana Konstrukcja / obiekt testowy Opis Instytucja badania Rozstaw osi 300 mm, listwy proste Profi l CD 27 x 60 x 0,6 mm Rozstaw osi 300 mm Nr sprawozdania /15/Sc/Whr /Sc/Whr Wynik część 3 część 3 Wartość pochłaniania dźwięku Typ płyty bez wypełnienia Obiekt testowy Ekspertyza Stopień pochłaniania dźwięku α Grubość [mm] CWK 1) [mm] Wypełnienie Instytucja Częstotliwość (Hz), α p Cały zakres Nr Data [mm] Typ 2) badania/ NRC 3) α w Kraj Heradesign fi ne A SRL ,05 0,10 0,20 0,55 0,85 0,70 0,40 0,30 (MH) D Heradesign fi ne A Fraunhofer P-BA 134/ ,05 0,15 0,35 0,90 0,75 0,80 0,40 (MH) D Heradesign fi ne A TM_TGM_11068_ ,05 0,25 0,65 0,60 0,50 0,70 0,50 0,50 (H) D Heradesign fi ne A Fraunhofer P-BA 116/ ,20 0,65 0,80 0,60 0,70 0,70 0,70 C wypełnienie wełną mineralną Heradesign fi ne A DP-5 SRL ,60 0,90 0,85 0,70 0,60 0,80 0,75 0,70 (L) C Heradesign fi ne A DP-5 TM_TGM_11068_ ,20 0,80 0,90 0,60 0,65 0,80 0,70 0,65 (LMH) C Heradesign fi ne A DP-5 Fraunhofer P-BA 120/ ,55 1,00 0,80 0,70 0,75 0,75 0,75 (L) C Heradesign fi ne A DP-5 TM_TGM_11068_ ,55 1,00 0,80 0,65 0,65 0,80 0,75 0,70 (L) C Heradesign fi ne A DP-5 MBBM TM M84 565_ ,85 0,90 0,75 0,60 0,70 0,85 0,75 0,70 (LH) C 1) CWK: Całkowita wysokość konstrukcji: Dolna krawędź nośnej stropu do dolnej krawędzi płyty akustycznej Heradesign 2) Typ: DP-5: Gęstość = 50 kg/m³ 3) Wartość NRC: Średnia α s o częstotliwości ( ):4, w zaokrągleniu do najbliższego przyrostu 0,05 CWK Klasa Strona 3

4 Ogólna ekspertyza Odporność na ogień Konstrukcja Opis Klasyfi kacja Potwierdzenie Techniczny arkusz informacyjny Konstrukcja: przykręcony i zawieszony na drewnianych listwach 30/60 z powłoką GS DP-9 2 x 25 mm Nr sprawozdania z badań 3620/383/09 TM 17/10 Konstrukcja: przykręcony i zwieszony na drewnianych listwach 30/60 z DP-9 2 x 50 mm powłoką GS Nr certyfi katu 3423/176/ TM 03/10 Konstrukcja: przykręcony i zawieszony na profi lu CD z DP-9 2 x 50 mm powłoką GS Nr certyfi katu 3086/308/ TM 23/14 Strona 4
