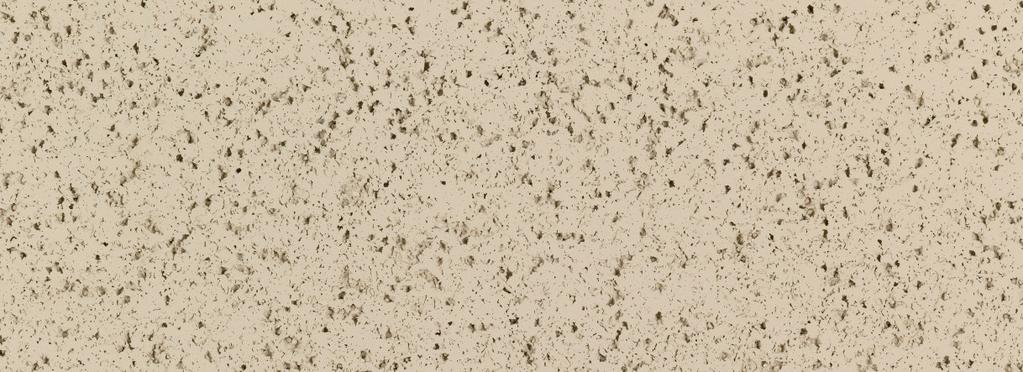

2 Dane produktu Heradesign micro Jednowarstwowa połączona magnezytem płyta akustyczna z wełny drzewnej z porowatą strukturą powierzchni polecaną pod względem biologii budynku. Warianty kolorystyczne Naturalna charakterystyczna tekstura wełny drzewnej jest doskonałą powierzchnią dla kreatywnego projektowania kolorów. Dostępna jest niemal nieograniczona paleta barw - można dobrać prawie każdy odcień z powszechnie stosowanych systemów kolorystycznych takich jak RAL, NCS! Rozmiar nominalny [mm] 600 x 600, 625 x 625, 1200 x 600, 1250 x 625 Grubość [mm] Ciężar [kg/m 2 ] 15,0 19,0 Wartość pochłaniania dźwięku α W do 0,55 Reakcja na ogień zgodna z normą EN : B-s1,d0 Deklaracje produktu: WW-EN L3-W2-T2-S3-P2-CS(10)200-Cl3 Ogólne dopuszczenie budowlane (ABZ): Z Nr deklaracji właściwości użytkowych: KA-0698-HADSM Deklaracja właściwości użytkowych na stronie biały zbliżony do RAL 9010 beżowy odcień naturalny 13 kolory pastelowe kolory nasycone kolory metaliczne kolory specjalne Zastosowanie Jako dekoracyjny, akustyczny i skuteczny sufi t podwieszany lub jako okładzina ścienna do użytku w pomieszczeniach i na zewnątrz w obszarach, gdzie nie są narażone na bezpośredni wpływ warunków atmosferycznych takich, jak deszcz czy zanieczyszczenia. Ograniczenia Maksymalna rozpiętość 625 mm! Nadaje się do pomieszczeń o stałej względnej wilgotności powietrza do 90 %. W przypadku stosowania w miejscach o stałej wilgotności powietrza większej niż 80% zaleca się zasięgnąć porady fi zyczno-budowlanej. Montaż Montaż płyt akustycznych Heradesign jest częścią przebudowy wnętrza i musi być przeprowadzany wyłącznie w warunkach o kontrolowanej wilgotności i temperaturze. Pył wywołany przez środki budowlane musi być usunięty przed rozpoczęciem montażu. Płyty składować na płasko, chronić przed wilgocią i zabrudzeniem. Opakowanie nie chroni produktu przed deszczem! Należy również pamiętać o wytycznych dotyczących stosowania, montażu i składowania płyt akustycznych Heradesign. Wskazówki specjalne Ze względu na szorstką powierzchnię włóka i palet, możliwe są różnice w wybarwieniu w stosunku do gamy kolorów i ich postrzegania. Tolerancja wykonawcza dla wymiaru znamionowego: L3, W2, T2: ± 1 mm, dla długości > 1200 mm L3: ± 2 mm Folia (grubość < 30 μm) zalecana jako ochrona wełny mineralnej przed sączeniem. Maks. Zmiany wymiarów w normalnym klimacie 23 C/50 % wzgl. wilgotność powietrza: ±1 Broszura dotyczy obecnego stanu rozwoju naszych produktów i traci ważność wraz z reedycją. Należy się upewnić, czy niniejsze wydanie jest aktualne. Gwarancja przydatności do określonego celu nie obejmuje zastosowań specjalnych. Gwarancja i odpowiedzialność przy dostawie są zgodne z naszymi ogólnymi warunkami współpracy handlowej. Zastrzegamy sobie możliwość zmian. Wersja 10/ JB Strona 2

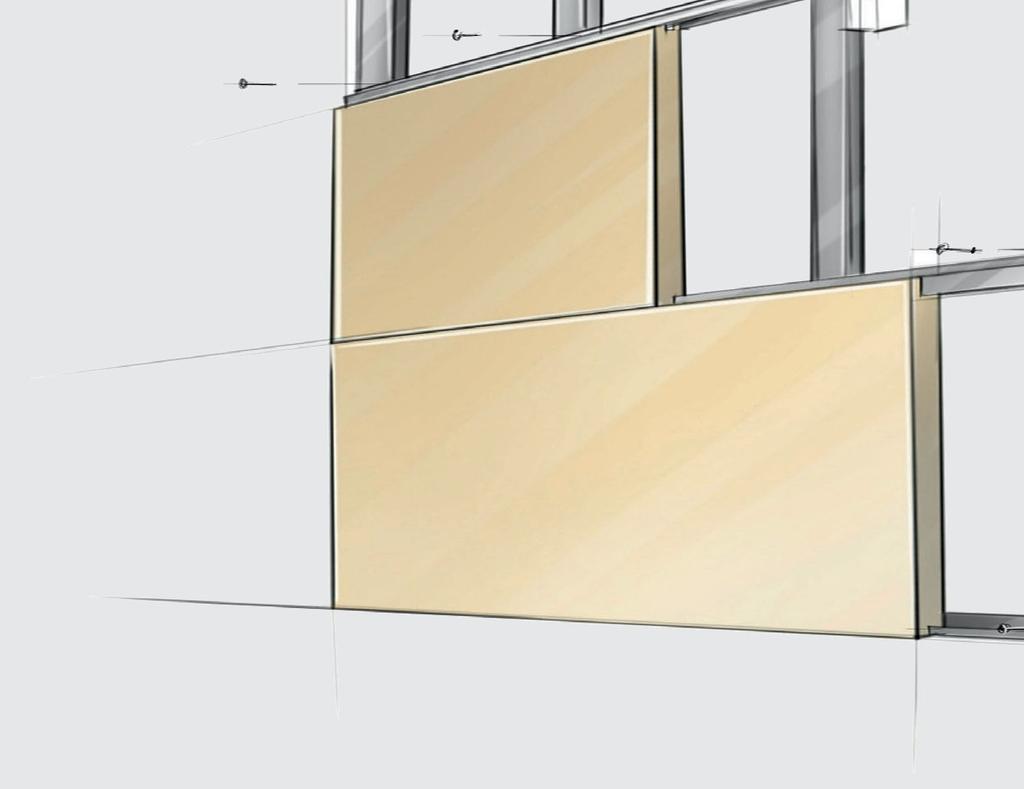

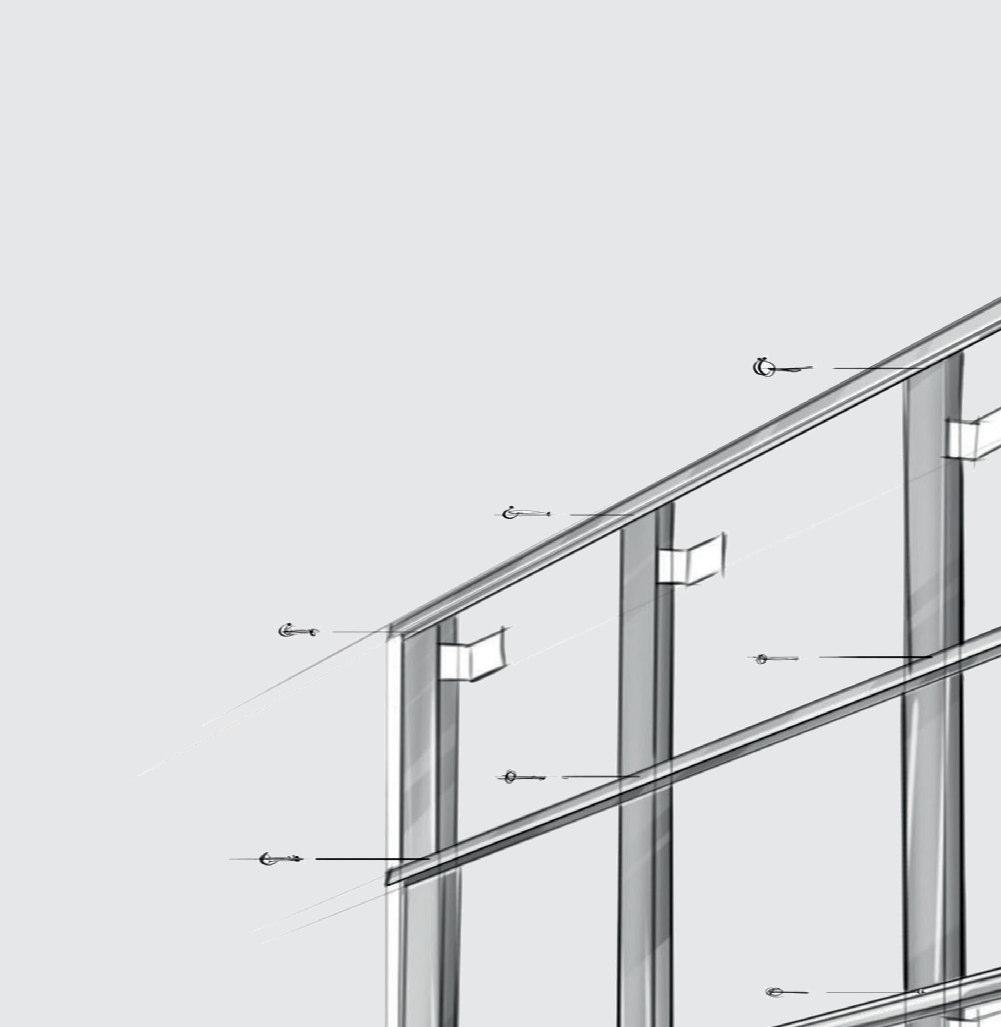

3 Ogólna ekspertyza Odporność na uderzenie piłką zgodna z DIN / Sufit Konstrukcja obiekt testowy Opis Instytucja prowadząca badania Rozmiar 1250 x 625 Krawędź: SY-02 Rozmiar 1250 x 625 Krawędź: SY-02 Profi le mocujące Heradesign Profi l podstawowy: Wymiar osi 900 mm Profi l nośny: Wymiar osi 625 mm Wymiary listew drewnianych 60 x 30 mm Wymiary listew drewnianych 60 x 30 mm /Sc/Whr /24/Sc/Whr /16/Sc/Whr /25/Sc/Whr /9/Sc/Whr Wynik lub klasą A1 lub klasą A1 według EN Załącznik lub klasą A1 lub klasą A1 lub klasą A1 Ściana Konstrukcja obiekt testowy Opis Instytucja prowadząca badania Krawędź: SY-02 Listwy drewniane 60 x 30 mm Rozstaw osi 300 mm Rozstaw osi 300 mm, stelaż krzyżowy Listwy drewniane 60 x 30 mm, stelaż krzyżowy, listwy proste Profi le mocujące Heradesign Profi l podstawowy: Wymiar osi 900 mm Profi l nośny: Wymiar osi 625 mm /11/Sc/Whr /12/Sc/Whr /4/Sc/Whr /5/Sc/Whr /5/Sc/Whr /13/Sc/Whr Wynik Strona 3

4 Ogólna ekspertyza Wartość pochłaniania dźwięku Typ płyty bez wypełnienia Obiekt testowy Ekspertyza Stopień pochłaniania dźwięku α Grubość [mm] CWK 1) [mm] Wypełnienie Instytucja Częstotliwość (Hz), α p Cały zakres prowadząca Nr Data [mm] Typ 2) badania/ NRC 3) α w Kraj Heradesign micro SRL ,10 0,40 0,55 0,40 0,30 0,35 0,40 0,40 D Heradesign micro Heradesign micro A/TGM Wiedeń A/TGM Wiedeń TM TGM 10656_ ,25 0,45 0,55 0,45 0,40 0,45 0,50 0,45 D TM TGM 11233_ ,25 0,60 0,70 0,55 0,45 0,50 0,55 0,55 (L) D Heradesign micro SRL ,25 0,50 0,40 0,25 0,25 0,35 0,35 0,30 (L) D wypełnienie wełną mineralną Heradesign micro DP-9 MBBM TM M84 565_ ,40 0,75 0,60 0,35 0,30 0,30 0,50 0,35 (LM) D Heradesign micro DP-5 SRL ,50 0,50 0,40 0,30 0,35 0,40 0,35 0,35 (L) D Heradesign micro DP-5 TGM TM TGM 10656_ ,45 0,45 0,45 0,45 0,45 0,50 0,45 0,45 D Heradesign micro DP-9 SRL ,50 0,45 0,40 0,30 0,35 0,40 0,40 0,35 (L) D Heradesign micro DP-7 Fraunhofer P-BA 123/ ,35 0,30 0,25 0,25 0,25 0,30 2,25 0,25 (L) E Heradesign micro DP-5 SRL ,45 0,35 0,30 0,30 0,30 0,35 0,30 0,30 (L) D Klasa 1) CWK: Całkowita wysokość konstrukcji: Dolna krawędź nośnej stropu do dolnej krawędzi płyty akustycznej Heradesign 2) Typ: DP-5: Gęstość = 50 kg/m³ DP-7: Gęstość = 70 kg/m³ DP-9: Gęstość = 90 kg/m³ 3) Wartość NRC: Średnia α s o częstotliwości ( ):4, w zaokrągleniu do najbliższego przyrostu 0,05 CWK Strona 4

5 Ogólna ekspertyza Odporność na ogień Konstrukcja Opis Klasyfi kacja Potwierdzenie Techniczny arkusz informacyjny Heradesign micro, 25 mm przykręcony i zwieszony na drewnianych listwach 30/60 z powłoką GS DP-9 2 x 50 mm EI 30 (a b) Nr certyfi katu 3729/371/10 MPA Brunszwik BRD TM 18/10 Heradesign micro, 25 mm przykręcony i zawieszony na profi lu CD z powłoką GS DP-9 2 x 50 mm EI 30 (a b) 3730/372/10 MPA Brunszwik BRD TM 19/10 Heradesign micro, 25 mm przykręcony i zwieszony na drewnianych listwach 30/60 z powłoką GS DP-9 2 x 25 mm EI 30 (a b) 3631/082/10 IBMB Brunszwik BRD TM 20/10 Różnica poziomu dźwięku zgodna z normą DIN EN ISO :2006 Konstrukcja Opis Klasyfi kacja Potwierdzenie Techniczny arkusz informacyjny jako zawieszony montaż złącznikowy 400 mm z powłoką Heralan DP-5, 40 mm bez absorbera gwoździ w obszarach partycji Dn,f,w= 50 db P-BA TM-SA-07 jako zawieszony montaż złącznikowy 700 mm bez Heralan DP-5, 40 mm bez absorbera gwoździ w obszarach partycji Dn,f,w= 32 db P-BA TM-SA-10 jako zawieszony montaż złącznikowy 700 mm z powłoką Heralan DP-5, 40 mm bez absorbera gwoździ w obszarach partycji Dn,f,w= 43 db P-BA TM-SA-09 jako zawieszony montaż złącznikowy 700 mm z powłoką Heralan DP-5, 40 mm z absorberem gwoździ w obszarach partycji Dn,f,w= 62 db P-BA TM-SA-08 Strona 5
