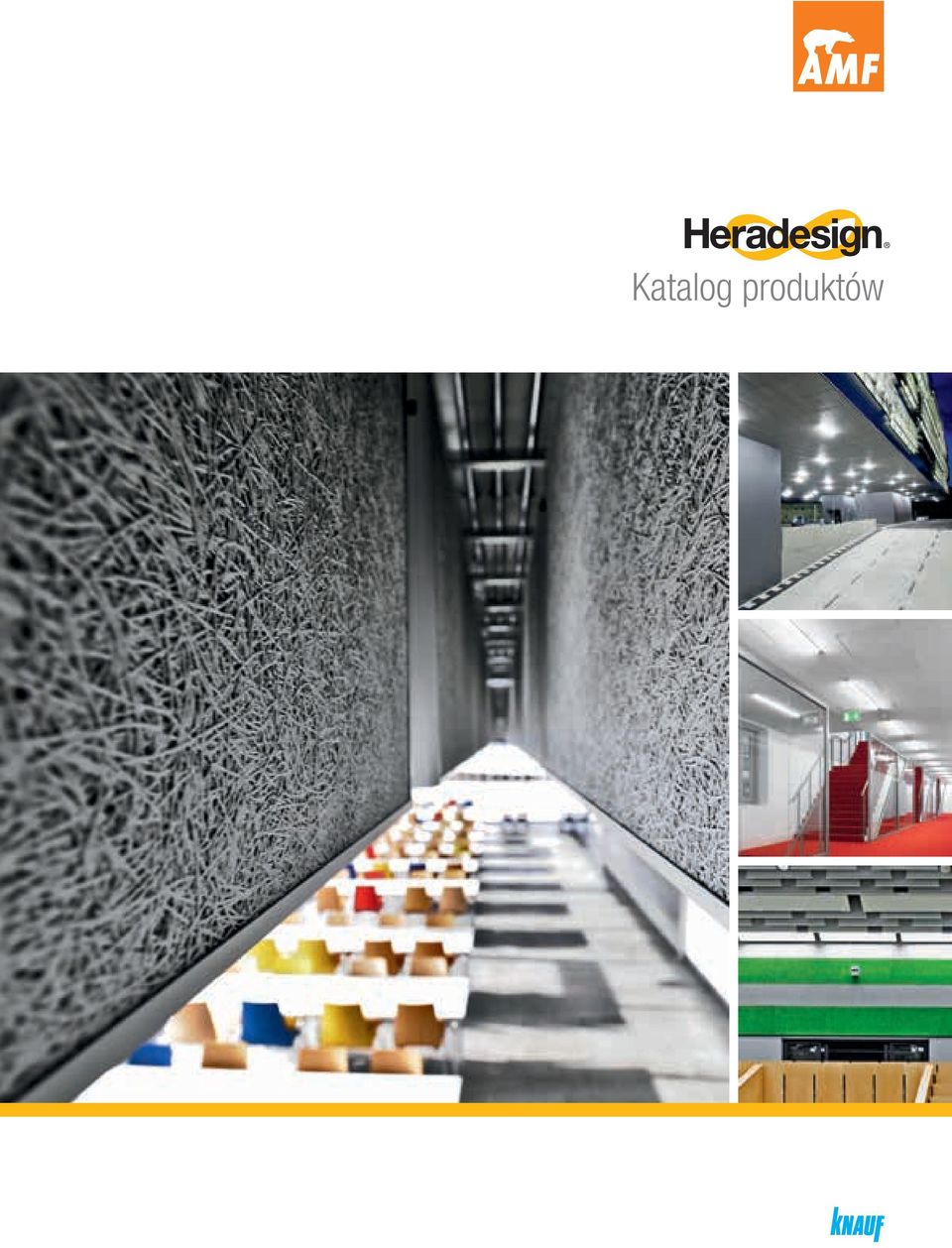

1 Katalog produktów

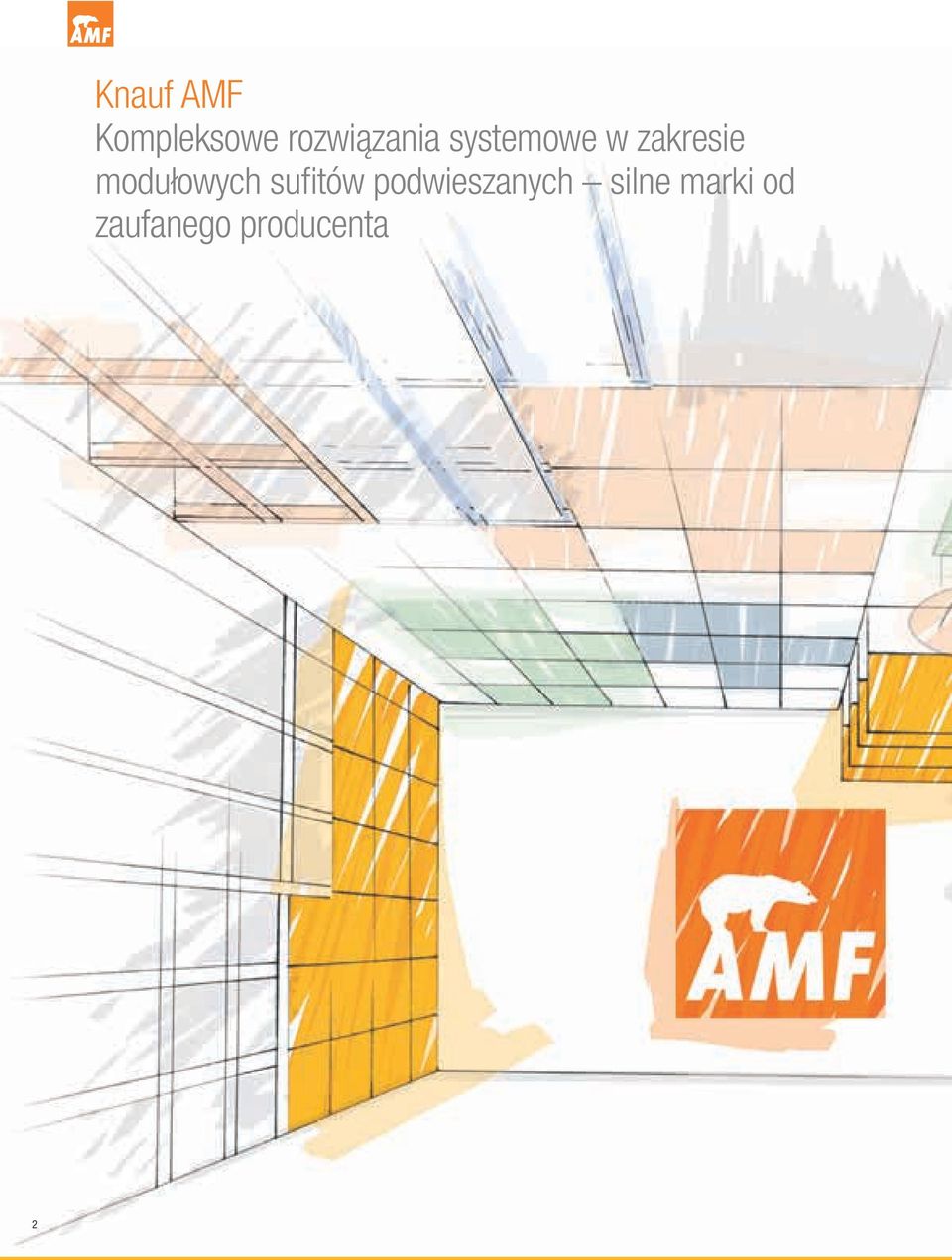

2 2 Knauf AMF Kompleksowe rozwiązania systemowe w zakresie modułowych sufitów podwieszanych silne marki od zaufanego producenta

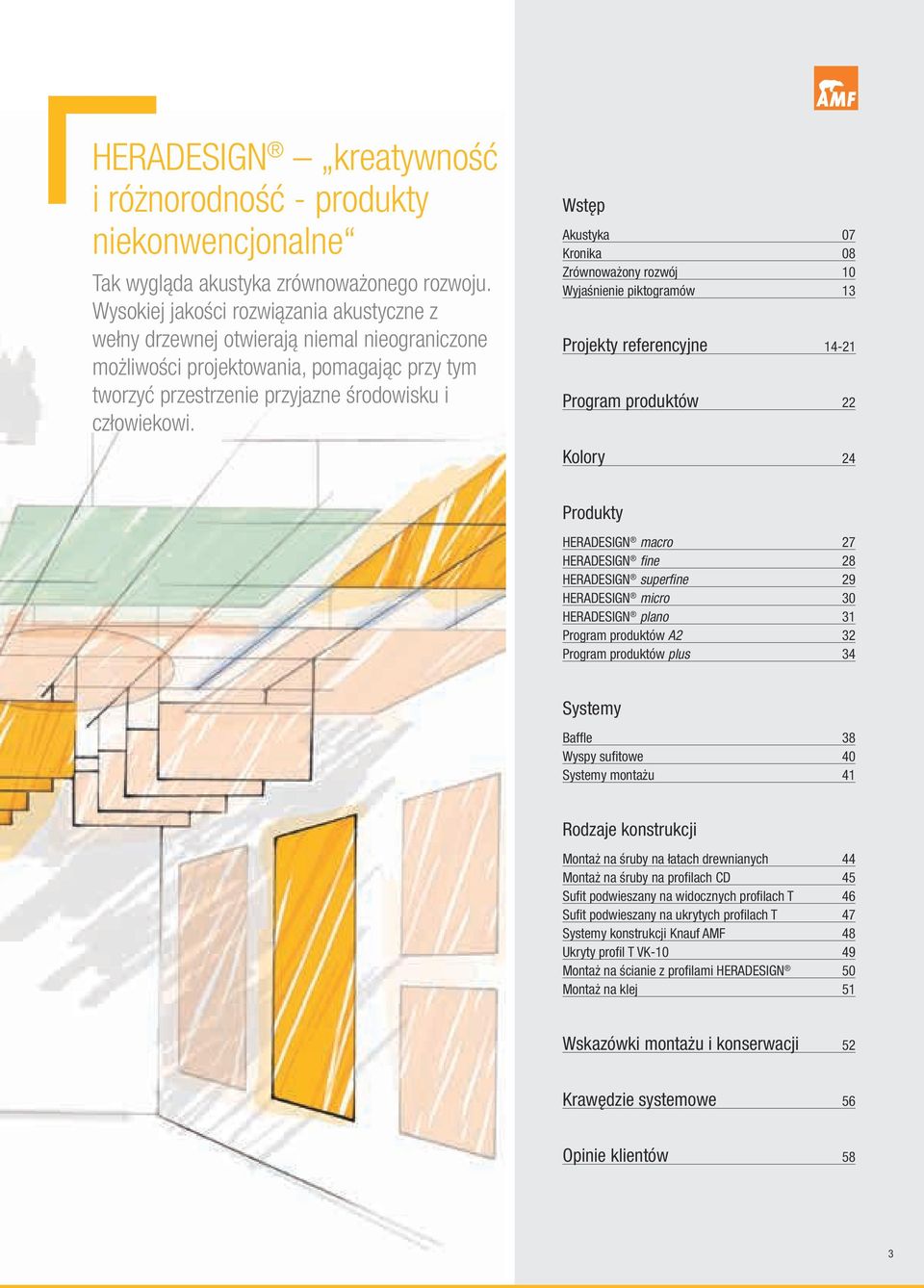

3 HERADESIGN kreatywność i różnorodność - produkty niekonwencjonalne Tak wygląda akustyka zrównoważonego rozwoju. Wysokiej jakości rozwiązania akustyczne z wełny drzewnej otwierają niemal nieograniczone możliwości projektowania, pomagając przy tym tworzyć przestrzenie przyjazne środowisku i człowiekowi. Wstęp Akustyka 07 Kronika 08 Zrównoważony rozwój 10 Wyjaśnienie piktogramów 13 Projekty referencyjne Program produktów 22 Kolory 24 Produkty HERADESIGN macro 27 HERADESIGN fine 28 HERADESIGN superfine 29 HERADESIGN micro 30 HERADESIGN plano 31 Program produktów A2 32 Program produktów plus 34 Systemy Baffle 38 Wyspy sufitowe 40 Systemy montażu 41 Rodzaje konstrukcji Montaż na śruby na łatach drewnianych 44 Montaż na śruby na profilach CD 45 Sufit podwieszany na widocznych profilach T 46 Sufit podwieszany na ukrytych profilach T 47 Systemy konstrukcji Knauf AMF 48 Ukryty profil T VK Montaż na ścianie z profilami HERADESIGN 50 Montaż na klej 51 Wskazówki montażu i konserwacji 52 Krawędzie systemowe 56 Opinie klientów 58 3

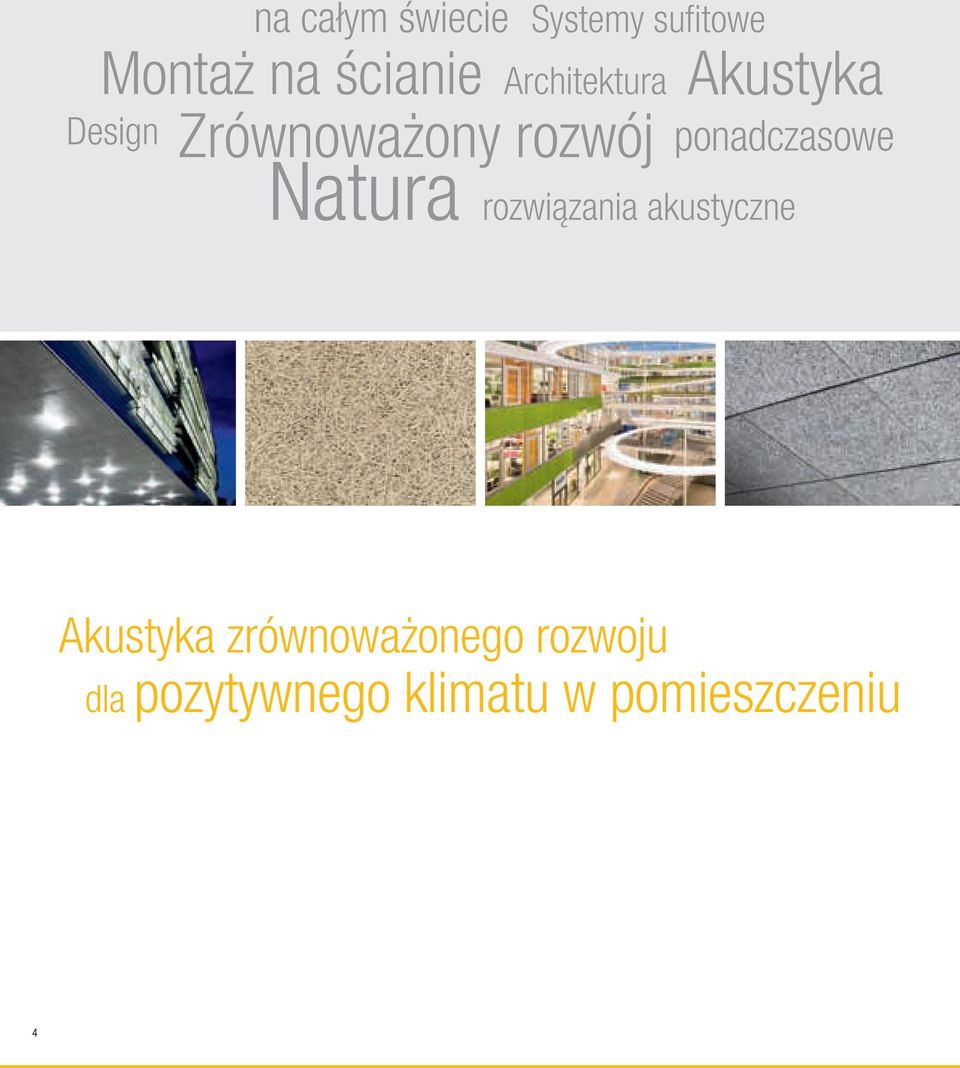

4 Design na całym świecie Natura Systemy sufitowe Montaż na ścianie Zrównoważony rozwój Architektura Akustyka ponadczasowe rozwiązania akustyczne Akustyka zrównoważonego rozwoju dla pozytywnego klimatu w pomieszczeniu 4

5 Oczekiwania wobec środowiska, które wybieramy na miejsce zamieszkania, są obecnie znacznie większe, niż kiedykolwiek. Wymagania te spełnić muszą architekci, projektanci i inwestorzy na całym świecie. Naszym zadaniem jest dać im do ręki produkty, które umożliwią sprostanie tym wyzwaniom. Wysokiej jakości rozwiązania akustyczne HERADESIGN, produkowane z ekologicznych materiałów dźwiękochłonnych, funkcjonalne (zgodnie z zasadami funkcjonalizmu) oraz z niemalże nieograniczonymi możliwościami montażu, to nasz konsekwentny wkład w tworzenie współczesnej przestrzeni życiowej. HERADESIGN. Tak wygląda akustyka zrównoważonego rozwoju. 5

6 6

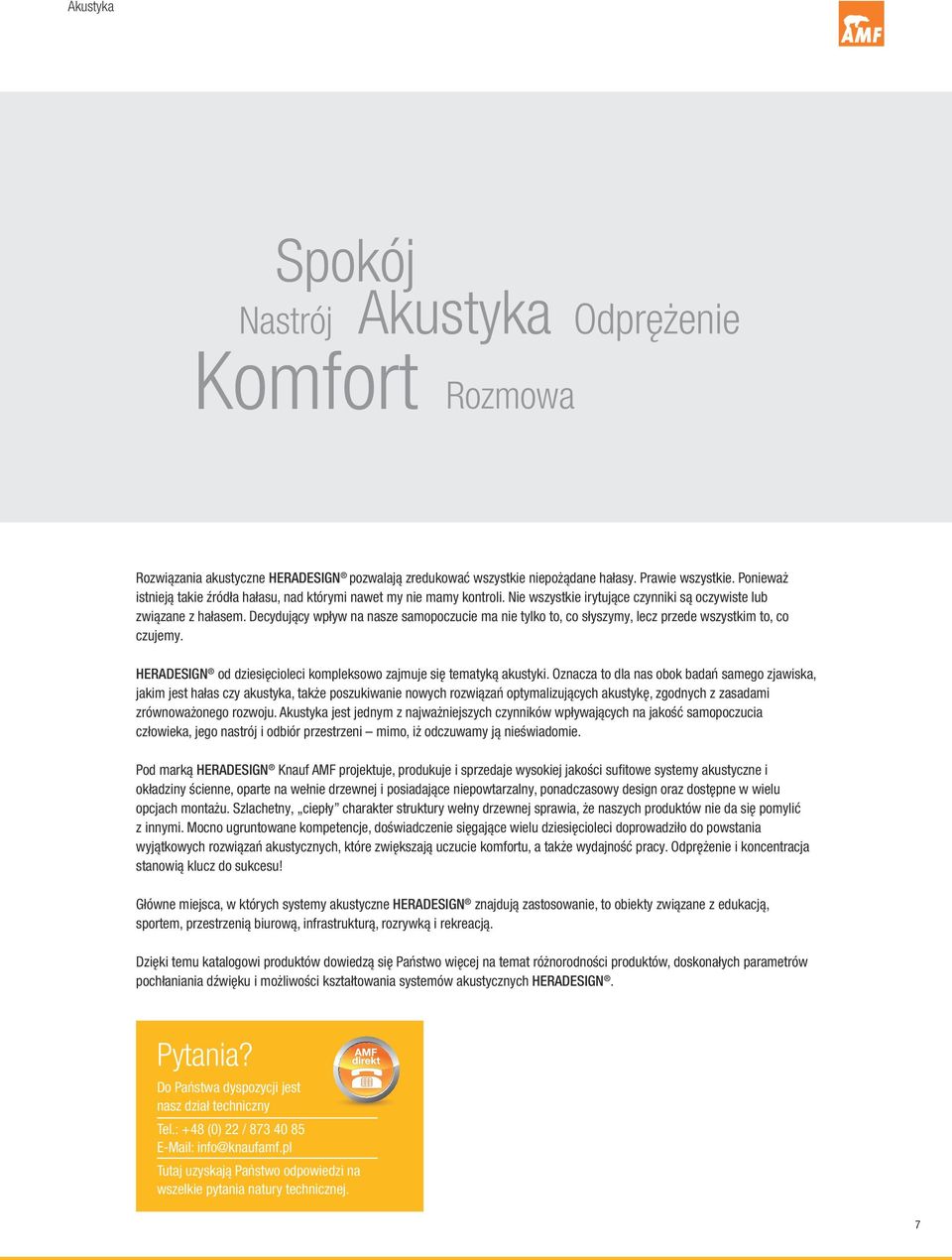

7 Akustyka Spokój Nastrój Akustyka Komfort Rozmowa Odprężenie Rozwiązania akustyczne HERADESIGN pozwalają zredukować wszystkie niepożądane hałasy. Prawie wszystkie. Ponieważ istnieją takie źródła hałasu, nad którymi nawet my nie mamy kontroli. Nie wszystkie irytujące czynniki są oczywiste lub związane z hałasem. Decydujący wpływ na nasze samopoczucie ma nie tylko to, co słyszymy, lecz przede wszystkim to, co czujemy. HERADESIGN od dziesięcioleci kompleksowo zajmuje się tematyką akustyki. Oznacza to dla nas obok badań samego zjawiska, jakim jest hałas czy akustyka, także poszukiwanie nowych rozwiązań optymalizujących akustykę, zgodnych z zasadami zrównoważonego rozwoju. Akustyka jest jednym z najważniejszych czynników wpływających na jakość samopoczucia człowieka, jego nastrój i odbiór przestrzeni mimo, iż odczuwamy ją nieświadomie. Pod marką HERADESIGN Knauf AMF projektuje, produkuje i sprzedaje wysokiej jakości sufitowe systemy akustyczne i okładziny ścienne, oparte na wełnie drzewnej i posiadające niepowtarzalny, ponadczasowy design oraz dostępne w wielu opcjach montażu. Szlachetny, ciepły charakter struktury wełny drzewnej sprawia, że naszych produktów nie da się pomylić z innymi. Mocno ugruntowane kompetencje, doświadczenie sięgające wielu dziesięcioleci doprowadziło do powstania wyjątkowych rozwiązań akustycznych, które zwiększają uczucie komfortu, a także wydajność pracy. Odprężenie i koncentracja stanowią klucz do sukcesu! Główne miejsca, w których systemy akustyczne HERADESIGN znajdują zastosowanie, to obiekty związane z edukacją, sportem, przestrzenią biurową, infrastrukturą, rozrywką i rekreacją. Dzięki temu katalogowi produktów dowiedzą się Państwo więcej na temat różnorodności produktów, doskonałych parametrów pochłaniania dźwięku i możliwości kształtowania systemów akustycznych HERADESIGN. Pytania? Do Państwa dyspozycji jest nasz dział techniczny Tel.: +48 (0) 22 / info@knaufamf.pl Tutaj uzyskają Państwo odpowiedzi na wszelkie pytania natury technicznej. 7

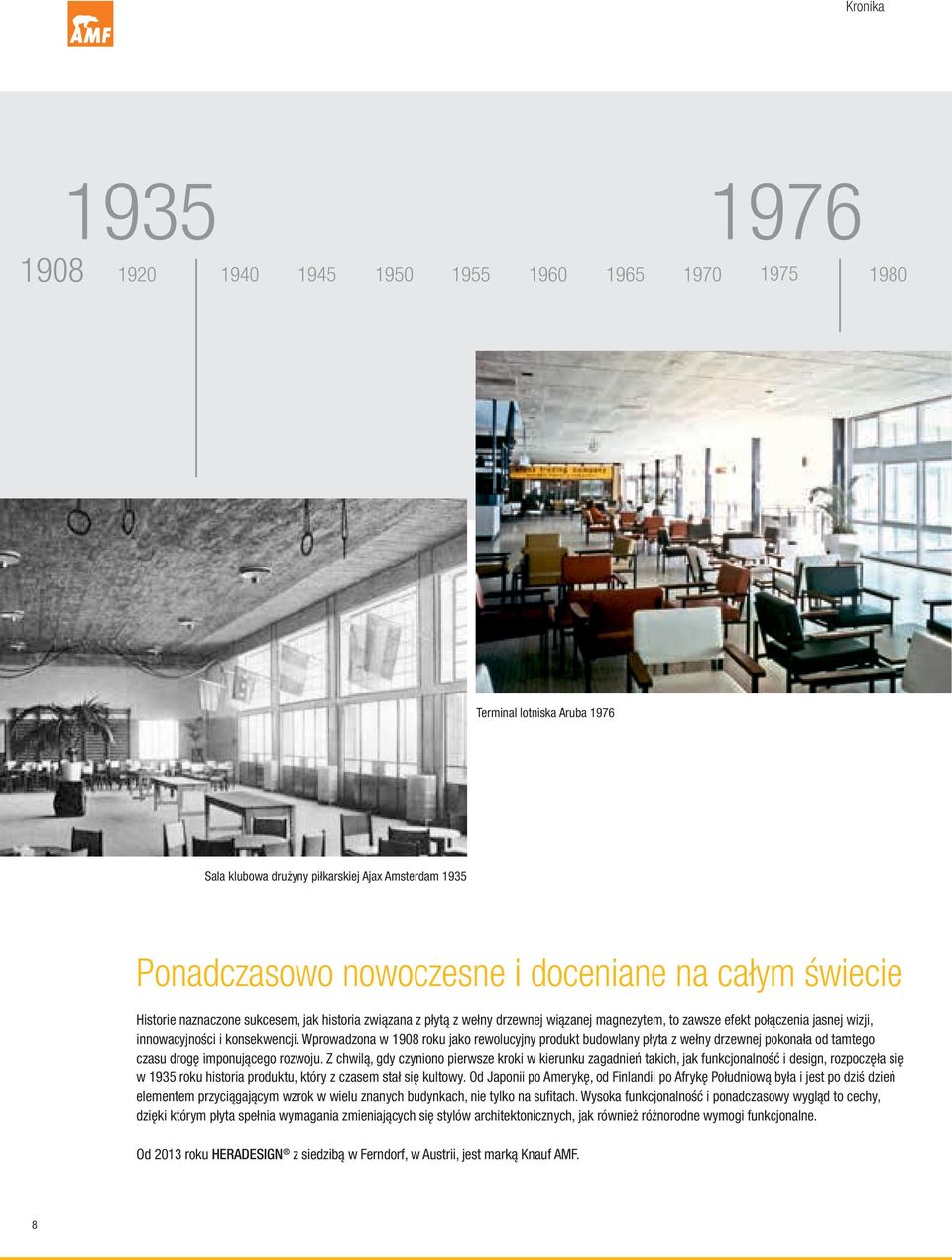

8 Kronika Terminal lotniska Aruba 1976 Sala klubowa drużyny piłkarskiej Ajax Amsterdam 1935 Ponadczasowo nowoczesne i doceniane na całym świecie Historie naznaczone sukcesem, jak historia związana z płytą z wełny drzewnej wiązanej magnezytem, to zawsze efekt połączenia jasnej wizji, innowacyjności i konsekwencji. Wprowadzona w 1908 roku jako rewolucyjny produkt budowlany płyta z wełny drzewnej pokonała od tamtego czasu drogę imponującego rozwoju. Z chwilą, gdy czyniono pierwsze kroki w kierunku zagadnień takich, jak funkcjonalność i design, rozpoczęła się w 1935 roku historia produktu, który z czasem stał się kultowy. Od Japonii po Amerykę, od Finlandii po Afrykę Południową była i jest po dziś dzień elementem przyciągającym wzrok w wielu znanych budynkach, nie tylko na sufitach. Wysoka funkcjonalność i ponadczasowy wygląd to cechy, dzięki którym płyta spełnia wymagania zmieniających się stylów architektonicznych, jak również różnorodne wymogi funkcjonalne. Od 2013 roku HERADESIGN z siedzibą w Ferndorf, w Austrii, jest marką Knauf AMF. 8

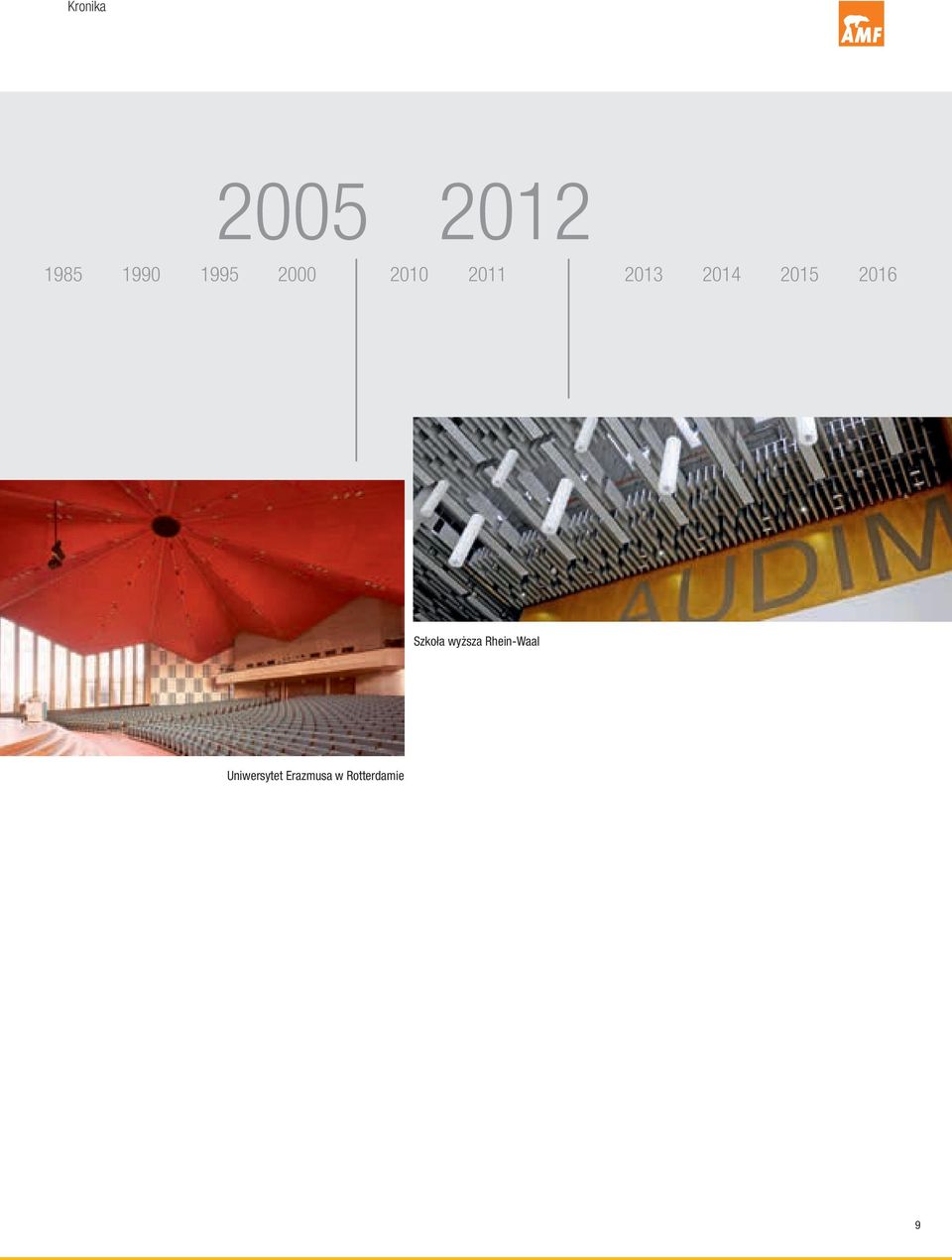

9 Kronika Szkoła wyższa Rhein-Waal Uniwersytet Erazmusa w Rotterdamie 9

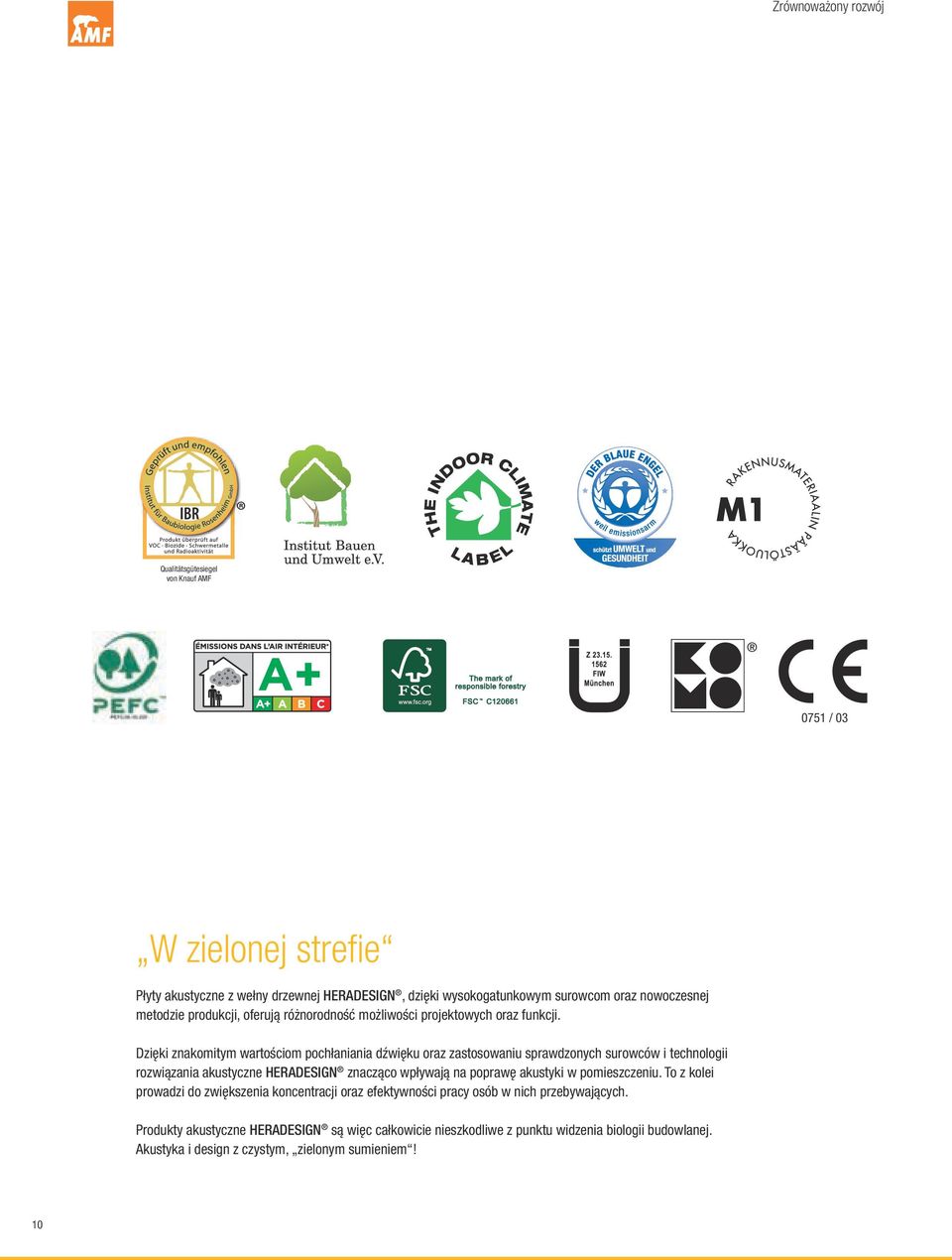

10 Zrównoważony rozwój Qualitätsgütesiegel von Knauf AMF 0751 / 03 W zielonej strefie Płyty akustyczne z wełny drzewnej HERADESIGN, dzięki wysokogatunkowym surowcom oraz nowoczesnej metodzie produkcji, oferują różnorodność możliwości projektowych oraz funkcji. Dzięki znakomitym wartościom pochłaniania dźwięku oraz zastosowaniu sprawdzonych surowców i technologii rozwiązania akustyczne HERADESIGN znacząco wpływają na poprawę akustyki w pomieszczeniu. To z kolei prowadzi do zwiększenia koncentracji oraz efektywności pracy osób w nich przebywających. Produkty akustyczne HERADESIGN są więc całkowicie nieszkodliwe z punktu widzenia biologii budowlanej. Akustyka i design z czystym, zielonym sumieniem! 10

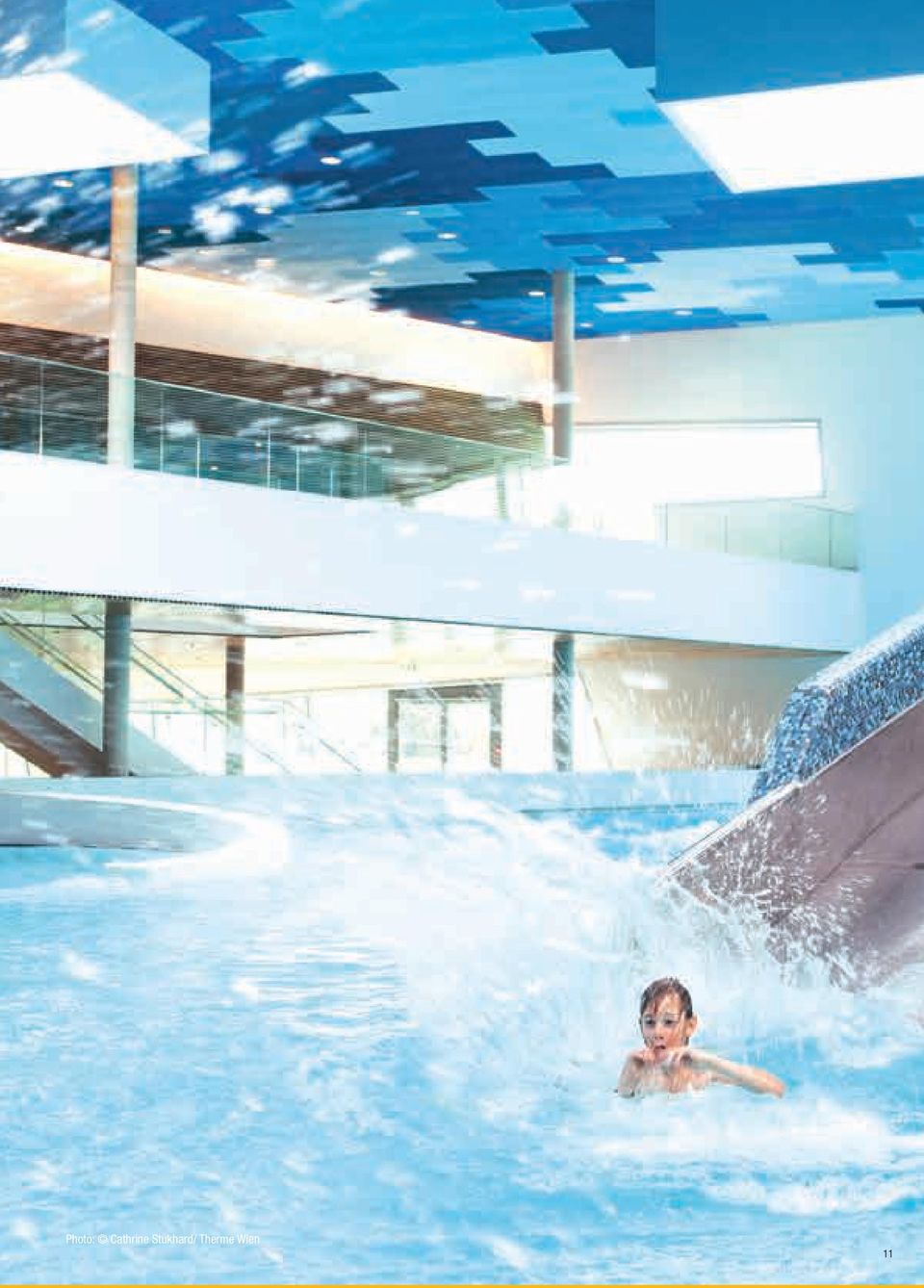

11 Photo: Cathrine Stukhard/ Therme Wien 11

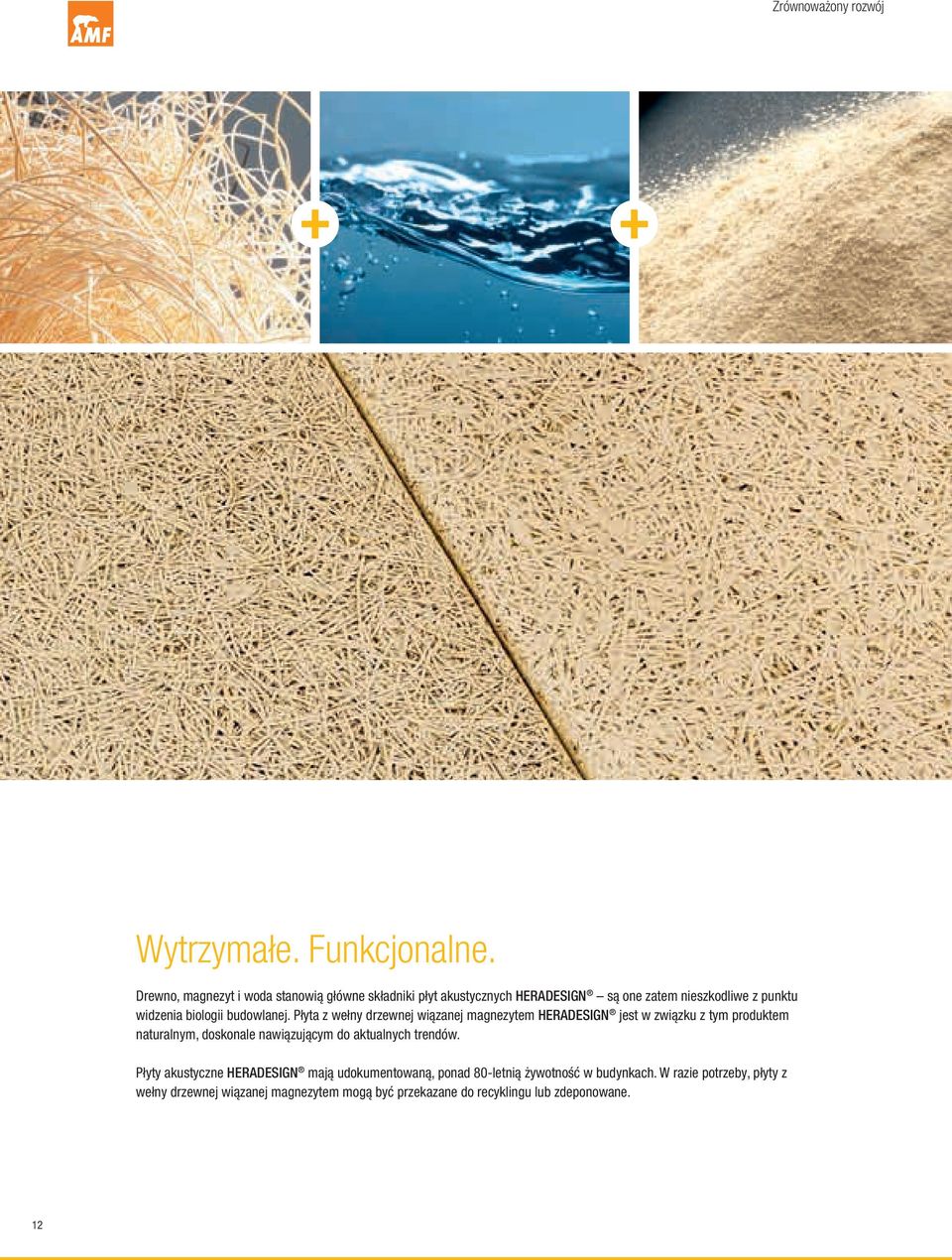

12 Zrównoważony rozwój Wytrzymałe. Funkcjonalne. Drewno, magnezyt i woda stanowią główne składniki płyt akustycznych HERADESIGN są one zatem nieszkodliwe z punktu widzenia biologii budowlanej. Płyta z wełny drzewnej wiązanej magnezytem HERADESIGN jest w związku z tym produktem naturalnym, doskonale nawiązującym do aktualnych trendów. Płyty akustyczne HERADESIGN mają udokumentowaną, ponad 80-letnią żywotność w budynkach. W razie potrzeby, płyty z wełny drzewnej wiązanej magnezytem mogą być przekazane do recyklingu lub zdeponowane. 12

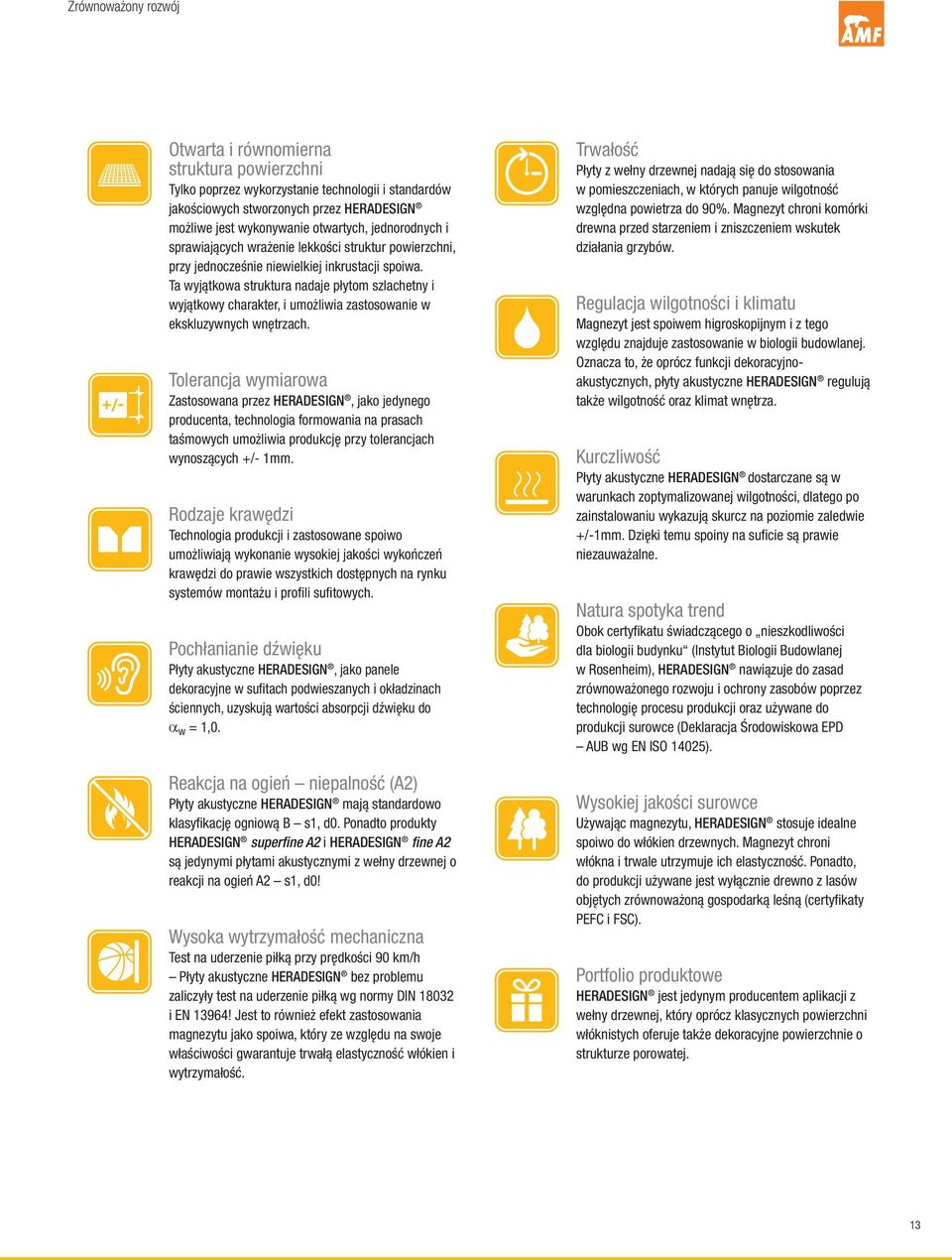

13 Zrównoważony rozwój Otwarta i równomierna struktura powierzchni Tylko poprzez wykorzystanie technologii i standardów jakościowych stworzonych przez HERADESIGN możliwe jest wykonywanie otwartych, jednorodnych i sprawiających wrażenie lekkości struktur powierzchni, przy jednocześnie niewielkiej inkrustacji spoiwa. Ta wyjątkowa struktura nadaje płytom szlachetny i wyjątkowy charakter, i umożliwia zastosowanie w ekskluzywnych wnętrzach. Tolerancja wymiarowa Zastosowana przez HERADESIGN, jako jedynego producenta, technologia formowania na prasach taśmowych umożliwia produkcję przy tolerancjach wynoszących +/- 1mm. Rodzaje krawędzi Technologia produkcji i zastosowane spoiwo umożliwiają wykonanie wysokiej jakości wykończeń krawędzi do prawie wszystkich dostępnych na rynku systemów montażu i profili sufitowych. Pochłanianie dźwięku Płyty akustyczne HERADESIGN, jako panele dekoracyjne w sufitach podwieszanych i okładzinach ściennych, uzyskują wartości absorpcji dźwięku do α w = 1,0. Reakcja na ogień niepalność (A2) Płyty akustyczne HERADESIGN mają standardowo klasyfikację ogniową B s1, d0. Ponadto produkty HERADESIGN superfine A2 i HERADESIGN fine A2 są jedynymi płytami akustycznymi z wełny drzewnej o reakcji na ogień A2 s1, d0! Wysoka wytrzymałość mechaniczna Test na uderzenie piłką przy prędkości 90 km/h Płyty akustyczne HERADESIGN bez problemu zaliczyły test na uderzenie piłką wg normy DIN i EN 13964! Jest to również efekt zastosowania magnezytu jako spoiwa, który ze względu na swoje właściwości gwarantuje trwałą elastyczność włókien i wytrzymałość. Trwałość Płyty z wełny drzewnej nadają się do stosowania w pomieszczeniach, w których panuje wilgotność względna powietrza do 90%. Magnezyt chroni komórki drewna przed starzeniem i zniszczeniem wskutek działania grzybów. Regulacja wilgotności i klimatu Magnezyt jest spoiwem higroskopijnym i z tego względu znajduje zastosowanie w biologii budowlanej. Oznacza to, że oprócz funkcji dekoracyjnoakustycznych, płyty akustyczne HERADESIGN regulują także wilgotność oraz klimat wnętrza. Kurczliwość Płyty akustyczne HERADESIGN dostarczane są w warunkach zoptymalizowanej wilgotności, dlatego po zainstalowaniu wykazują skurcz na poziomie zaledwie +/-1mm. Dzięki temu spoiny na suficie są prawie niezauważalne. Natura spotyka trend Obok certyfikatu świadczącego o nieszkodliwości dla biologii budynku (Instytut Biologii Budowlanej w Rosenheim), HERADESIGN nawiązuje do zasad zrównoważonego rozwoju i ochrony zasobów poprzez technologię procesu produkcji oraz używane do produkcji surowce (Deklaracja Środowiskowa EPD AUB wg EN ISO 14025). Wysokiej jakości surowce Używając magnezytu, HERADESIGN stosuje idealne spoiwo do włókien drzewnych. Magnezyt chroni włókna i trwale utrzymuje ich elastyczność. Ponadto, do produkcji używane jest wyłącznie drewno z lasów objętych zrównoważoną gospodarką leśną (certyfikaty PEFC i FSC). Portfolio produktowe HERADESIGN jest jedynym producentem aplikacji z wełny drzewnej, który oprócz klasycznych powierzchni włóknistych oferuje także dekoracyjne powierzchnie o strukturze porowatej. 13

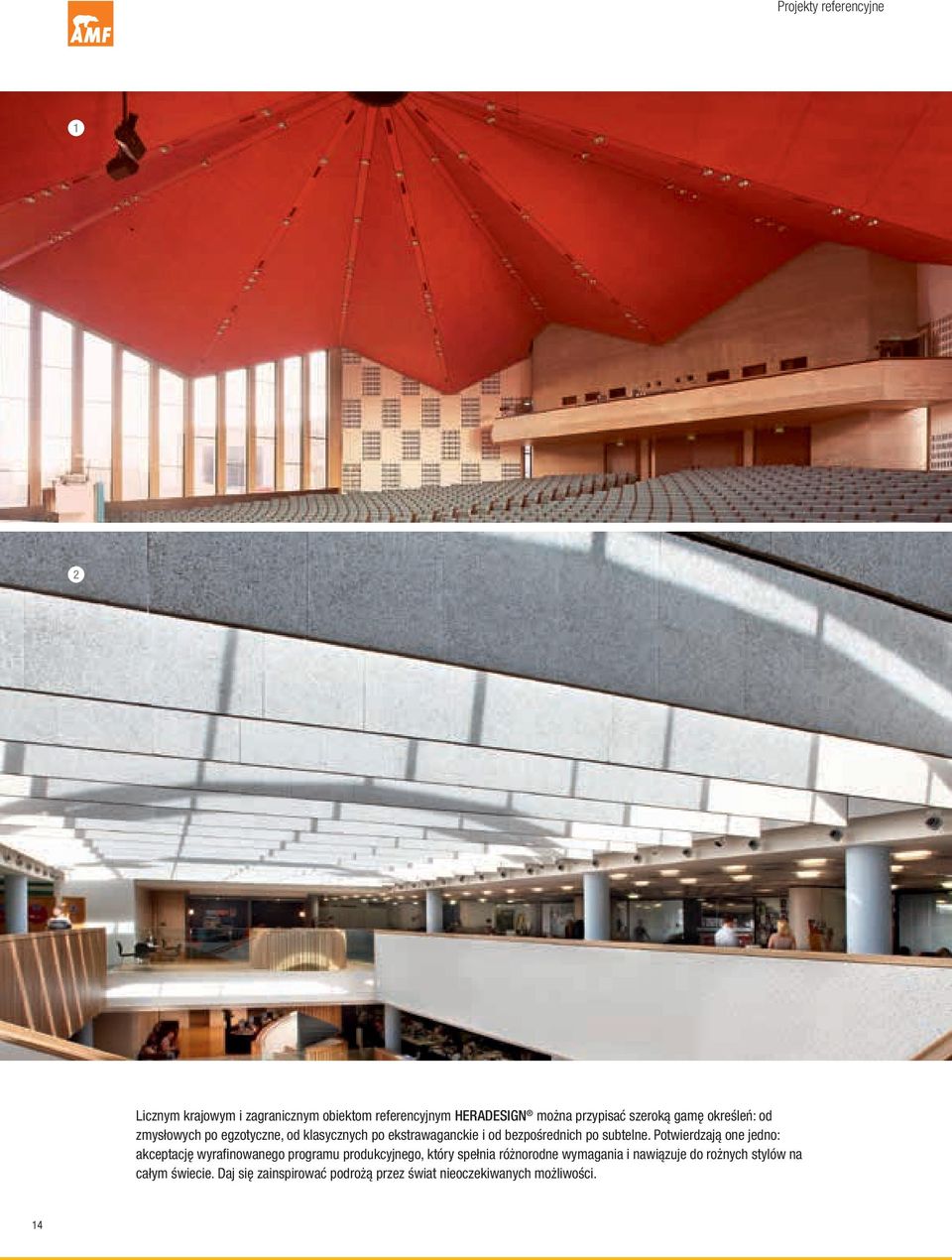

14 Projekty referencyjne 1 2 Licznym krajowym i zagranicznym obiektom referencyjnym HERADESIGN można przypisać szeroką gamę określeń: od zmysłowych po egzotyczne, od klasycznych po ekstrawaganckie i od bezpośrednich po subtelne. Potwierdzają one jedno: akceptację wyrafinowanego programu produkcyjnego, który spełnia różnorodne wymagania i nawiązuje do rożnych stylów na całym świecie. Daj się zainspirować podrożą przez świat nieoczekiwanych możliwości. 14

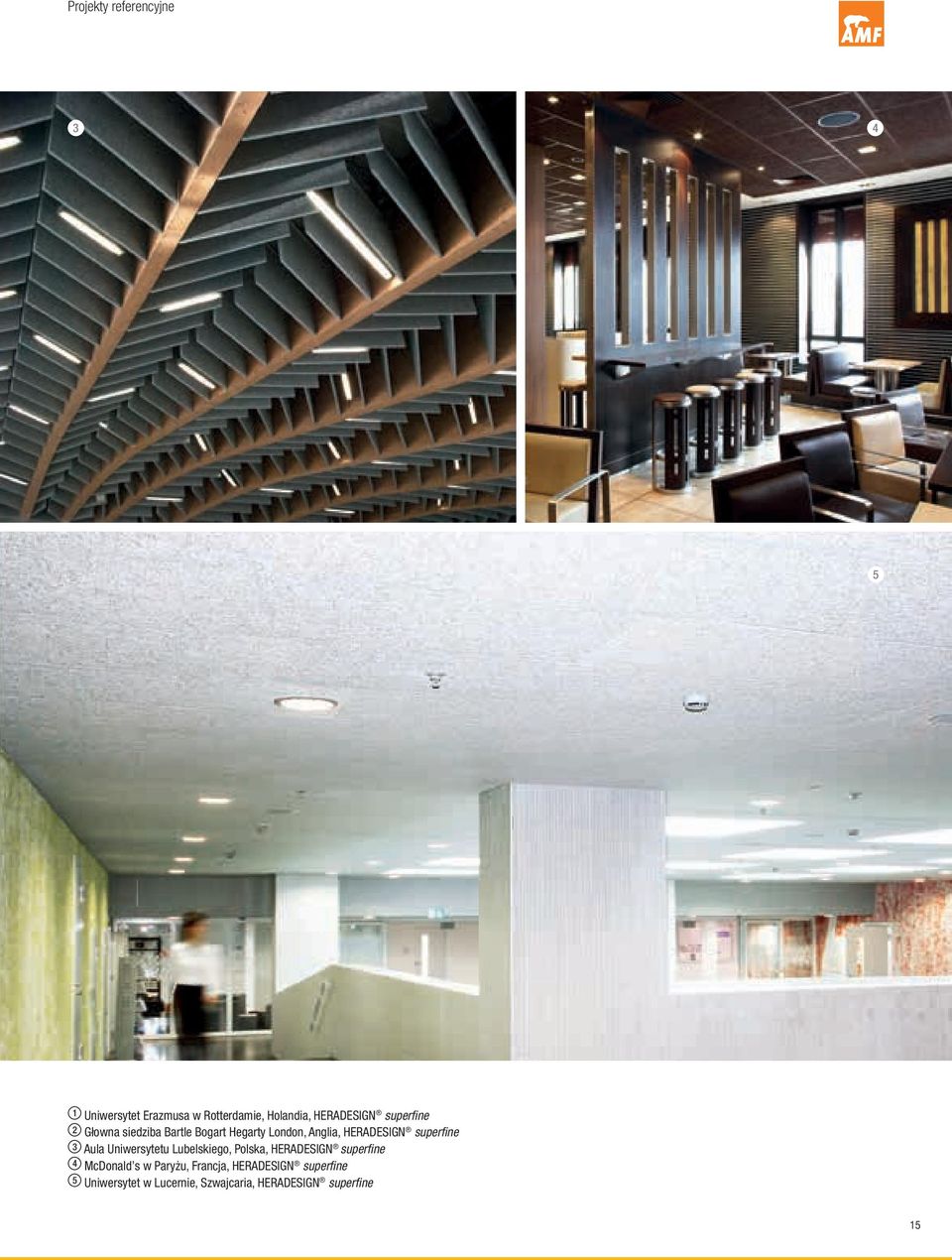

15 Projekty referencyjne Uniwersytet Erazmusa w Rotterdamie, Holandia, HERADESIGN superfine 2 Głowna siedziba Bartle Bogart Hegarty London, Anglia, HERADESIGN superfine 3 Aula Uniwersytetu Lubelskiego, Polska, HERADESIGN superfine 4 McDonald s w Paryżu, Francja, HERADESIGN superfine 5 Uniwersytet w Lucernie, Szwajcaria, HERADESIGN superfine 15

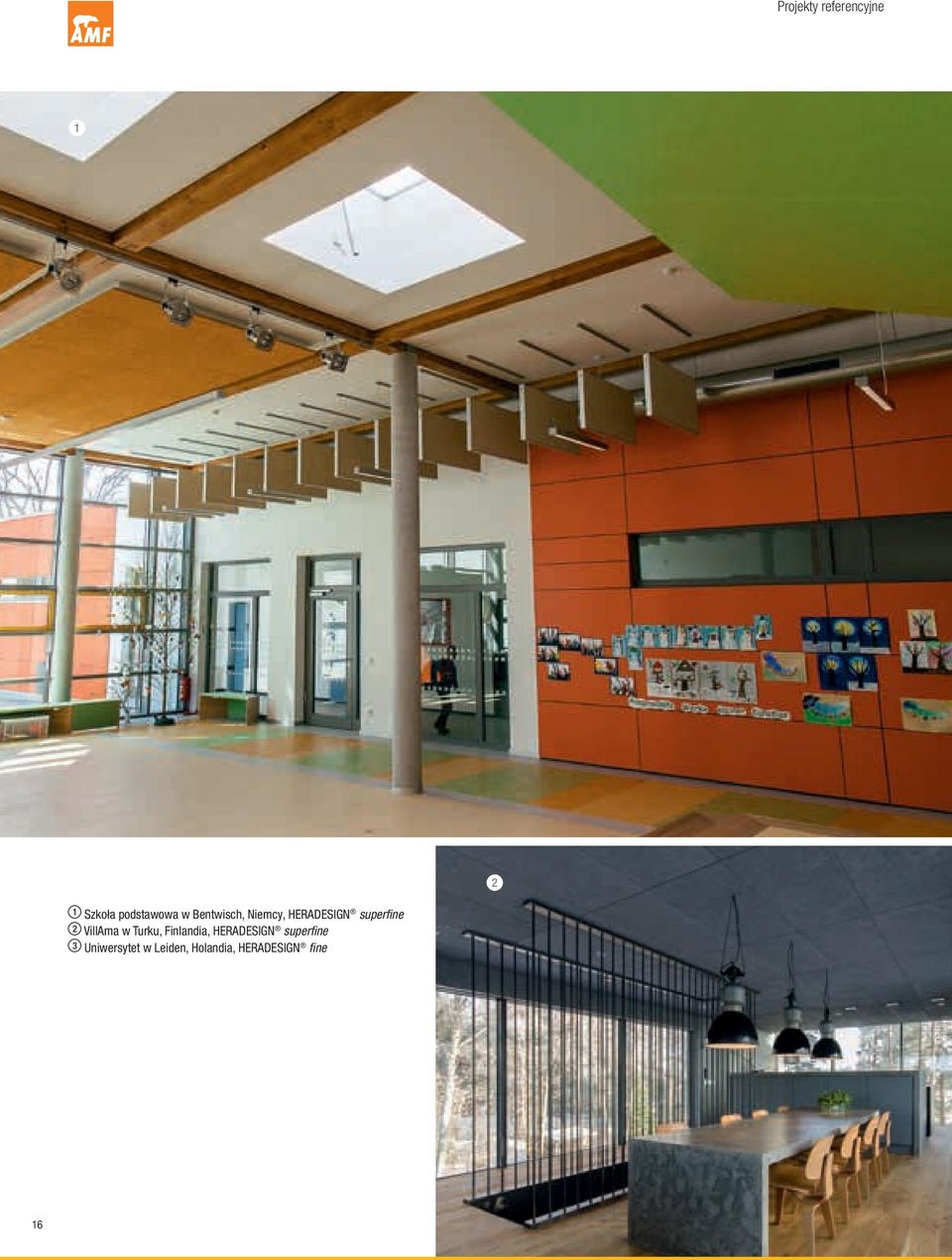

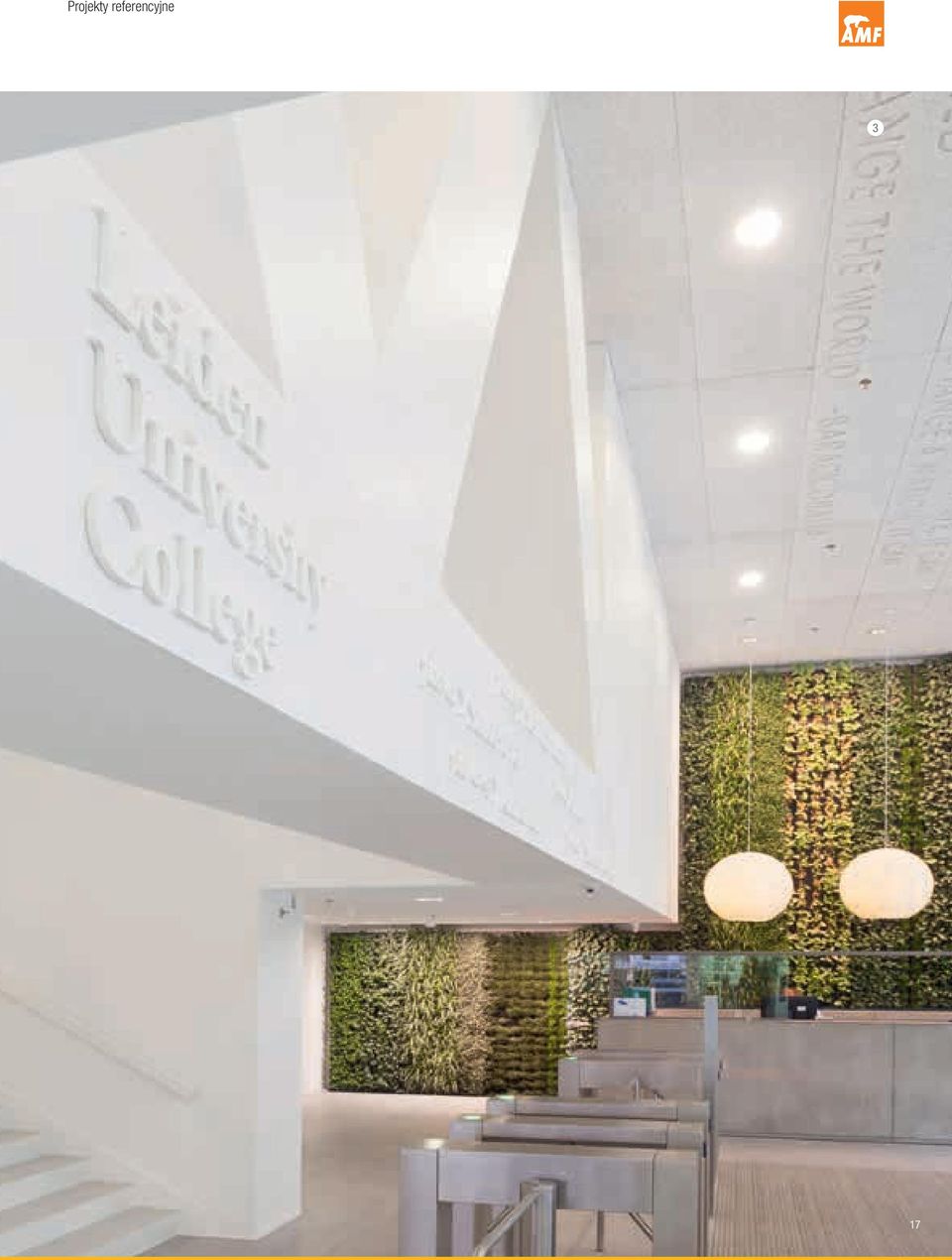

16 Projekty referencyjne Szkoła podstawowa w Bentwisch, Niemcy, HERADESIGN superfine 2 VillAma w Turku, Finlandia, HERADESIGN superfine 3 Uniwersytet w Leiden, Holandia, HERADESIGN fine 16

17 Projekty referencyjne 3 17

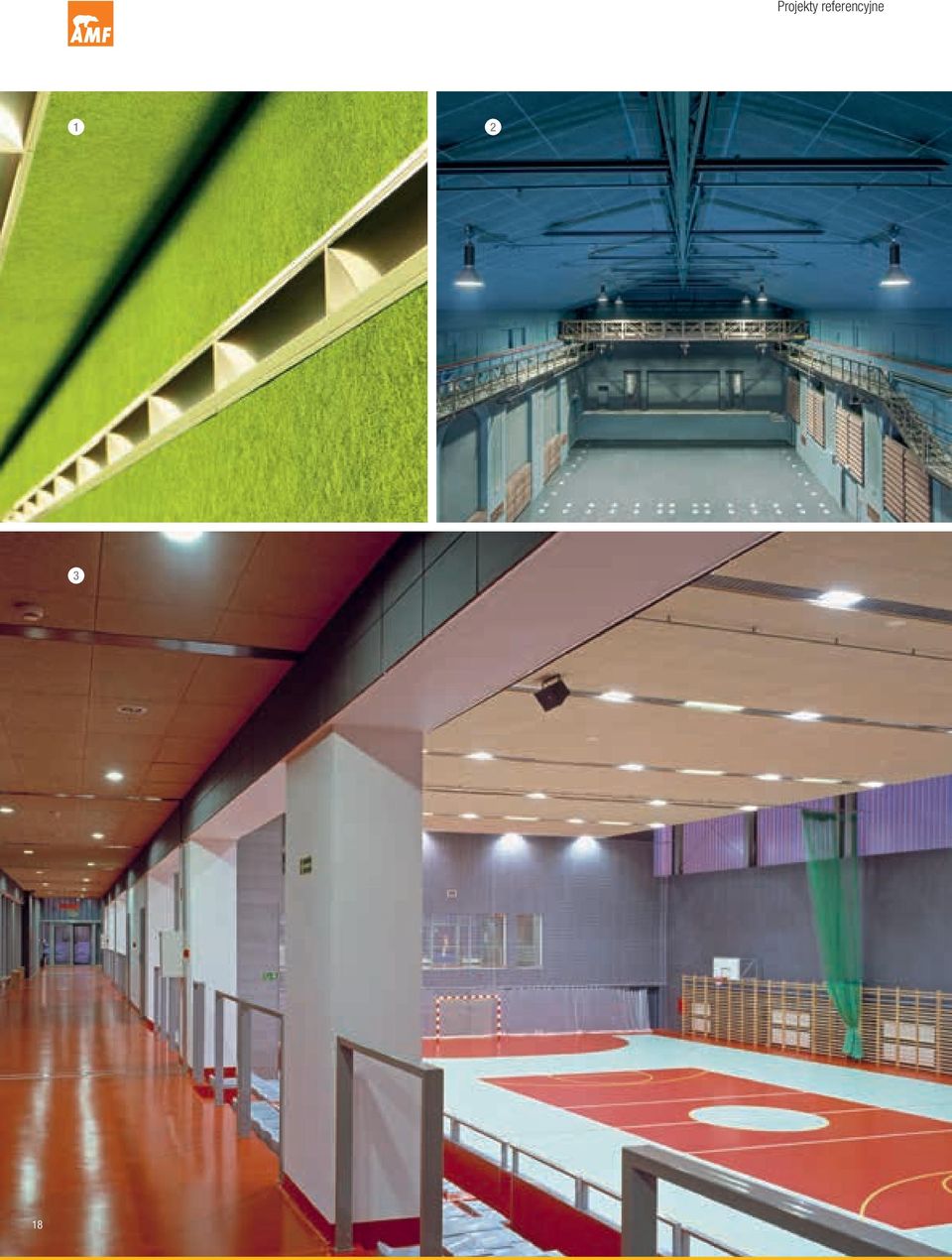

18 Projekty referencyjne

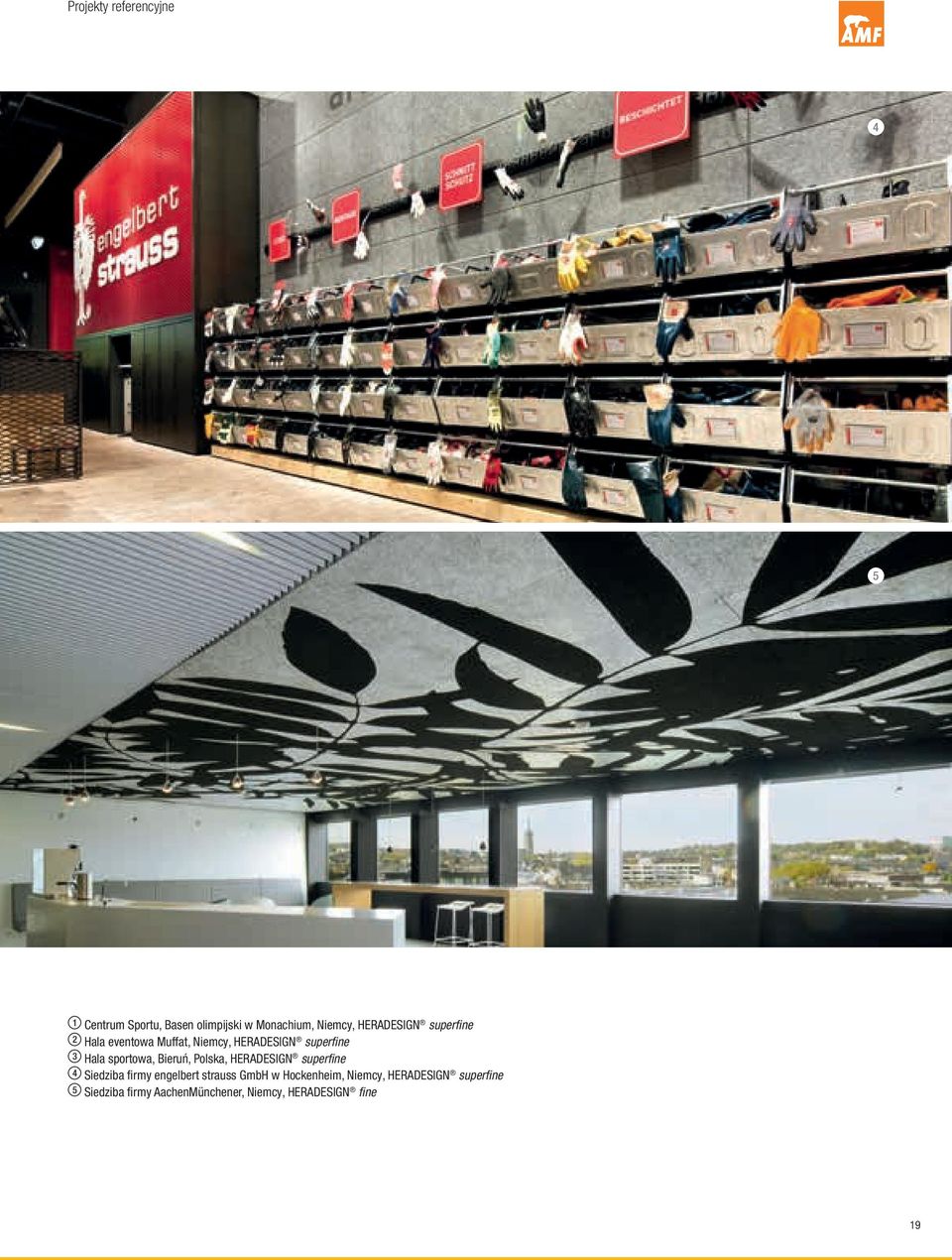

19 Projekty referencyjne Centrum Sportu, Basen olimpijski w Monachium, Niemcy, HERADESIGN superfine 2 Hala eventowa Muffat, Niemcy, HERADESIGN superfine 3 Hala sportowa, Bieruń, Polska, HERADESIGN superfine 4 Siedziba firmy engelbert strauss GmbH w Hockenheim, Niemcy, HERADESIGN superfine 5 Siedziba firmy AachenMünchener, Niemcy, HERADESIGN fine 19

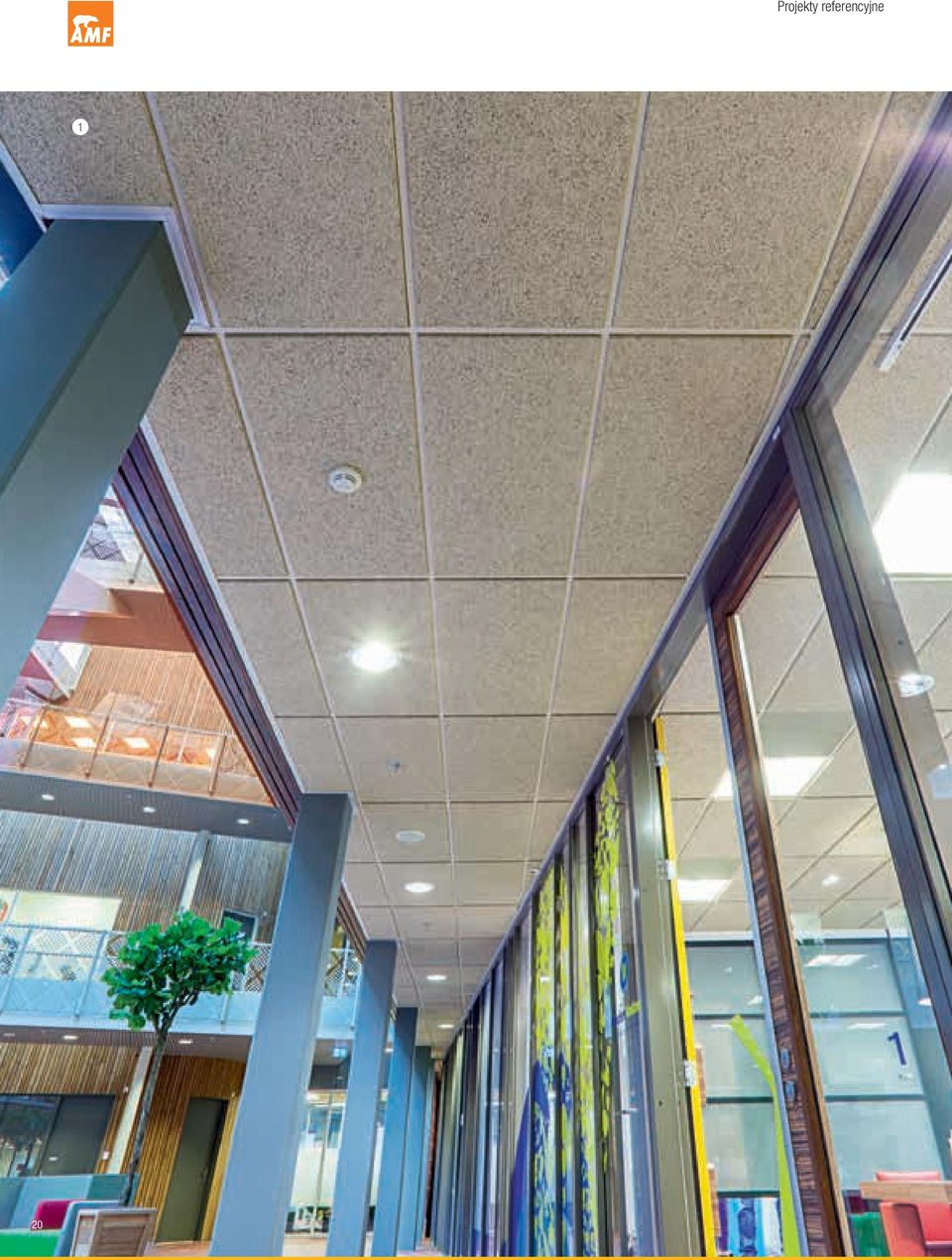

20 Projekty referencyjne 1 20

21 Projekty referencyjne 2 1 Sophia Revalidation Centre w Hadze, Holandia, HERADESIGN fine 2 Showroom Jolo Fashion, Holandia, HERADESIGN fine 3 Strzelnica HSG w Monachium, Niemcy, HERADESIGN superfine 3 Więcej zdjęć obiektów referencyjnych w aplikacji HERADESIGN na urządzenia mobilne 21

22 Program produktów Rozwiązania akustyczne HERADESIGN Czy zauważyli Państwo wstążkę w logo HERADESIGN? Oznacza ona nieograniczoną różnorodność rozwiązań akustycznych, oferowanych przez tę markę. Na sufit czy na ściany, o charakterystycznym wyglądzie wełny drzewnej, czy też raczej neutralnym, w kolorach stonowanych bądź intensywnych, kształtujące akustykę całego pomieszczenia bądź tylko jego części... możliwości jest nieskończenie wiele! Program produktów macro fine superfine micro plano 600 x 600 mm Wymiary standardowe [mm] (inne formaty na życzenie) 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm 1-warstwowe 25 mm 35 mm Grubość produktu 40 mm (15/25) 2-warstwowe 50 mm (25/25) 55 mm (15/40) 65 mm (25/40) Reakcja na ogień zgodnie z EN : B-s1, d0 Reakcja na ogień zgodnie z EN : A2-s1, d0 Wartości pochłaniania dźwięku Wspołczynnik pochłaniania dźwięku a w do 0,70 do 0,90 do 1,00 do 0,55 do 0,35 Współczynnik redukcji hałasu NRC do 0,75 do 0,95 do 1,00 do 0,60 do 0,35 Kod oznaczenia produktu WW-EN L3-W2-T2-S3-P2-CS(10)200-CI3 WW-EN L3-W2-T2-S3-P2-CS(10)20-TR5-CI3 Certyfikat zgodności 0751-CPR Kolory standardowe biały podobny do RAL Obszar zastosowania Odpowiednie do stosowania w pomieszczeniach o stałej wilgotności względnej powietrza do 90%. 22

23 Program produktów HERADESIGN macro HERADESIGN fine HERADESIGN superfine HERADESIGN micro HERADESIGN plano Program produktów A2 Program produktów plus fine A2 superfine A2 macro plus fine plus superfine plus micro plus plano plus do 0,75 do 0,95 do 0,75 do 0,85 do 0,95 do 0,35 do 0,40 do 0,75 do 1,00 do 0,85 do 0,85 do 0,95 do 0,35 do 0, / beżowy - Natur 13 (dostępne są również inne kolory z systemów takich jak RAL, NCS, BS lub StoColor) 0751-CPR Przy wilgotności względnej >80% zalecana konsultacja z zakresu fizyki budowlanej! 23

24 Kolory Kolory Dla nas ważne są nie tylko świetne parametry akustyczne nasze rozwiązania charakteryzują się także niepowtarzalnym wyglądem. Typowa, wyrazista struktura powierzchni płyt z wełny drzewnej doskonale nadaje się do kreatywnego projektowania kształtów i kolorów. Dostępna jest niemal nieograniczona paleta kolorów wybrać można prawie każdy odcień z popularnych systemów kolorystycznych, takich jak RAL czy NCS. Do barwienia płyt akustycznych HERADESIGN na kolor biały, kolory pastelowe lub intensywne używamy farb silikatowych na bazie silikatu potasowego i organicznego spoiwa. Co więcej, dzięki modnym odcieniom metalicznym można osiągnąć zupełnie niespotykane efekty! Zapewniamy również odpowiedni standard jakości kolorów do zastosowania w obiektach typu SPA & Wellness, na pływalniach itp. 24

25 Kolory Szkoła wyższa Rhein-Waal w Kleve, Niemcy, HERADESIGN superfine 2 Muzeum Klangwelten, Austria, HERADESIGN fine 3 Termy Wiedeń, Austria 2011, photo credits: Cathrine Stukhard, HERADESIGN superfine 3 25

26 26 Produkty

27 Produkty HERADESIGN macro Jednowarstwowa, wiązana magnezytem płyta akustyczna z wełny drzewnej (szerokość włókien ok. 3 mm) Charakterystyczna struktura powierzchni Zalecana z punktu widzenia biologii budowlanej Karta techniczna HERADESIGN macro Program produktów dla HERADESIGN macro Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) 600 x 600 mm 1200 x 600 mm Grubość produktu 1-warstwowe 25 mm Waga kg/m² 12,4 Ogólne dopuszczenie budowlane (ABZ): Z częstotliwość f (Hz) praktyczne pochłanianie dźwięku a P Reakcja na ogień zgodnie z EN : B-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 1 a w do 0,70 NRC = do 0,75 z warstwą akustyczną 2 a w do 0,70 NRC = do 0,75 podwieszenie z warstwą akustyczną Szczegółowe detale oraz szkice znajdą Państwo na 27

28 Produkty HERADESIGN fine Jednowarstwowa, wiązana magnezytem płyta dekoracyjna z wełny drzewnej (szerokość włókien 2 mm). Charakterystyczna struktura powierzchni Zalecana z punktu widzenia biologii budowlanej Karta techniczna HERADESIGN fine Program produktów dla HERADESIGN fine Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) Grubość produktu 1-warstwowe 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm 25 mm 35 mm częstotliwość f (Hz) praktyczne pochłanianie dźwięku a P 8,2 (15 mm) Waga kg/m² 12,4 (25 mm) 1 a w do 0,80 NRC = do 0,85 16,3 (35 mm) Ogólne dopuszczenie budowlane (ABZ): Z z warstwą akustyczną Reakcja na ogień zgodnie z EN : B-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 2 a w do 0,90 NRC = do 0,90 podwieszenie z warstwą akustyczną 28

29 Produkty HERADESIGN superfine Jednowarstwowa, wiązana magnezytem płyta akustyczna z wełny drzewnej (szeroko włókien ok. 1 mm). Elegancka struktura powierzchni Zalecana z punktu widzenia biologii budowlanej Karta techniczna HERADESIGN superfine Program produktów dla HERADESIGN superfine Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) Grubość produktu 1-warstwowe 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm 25 mm 35 mm częstotliwość f (Hz) praktyczne pochłanianie dźwięku a P 7,8 (15 mm) Waga kg/m² 11,3 (25 mm) 1 a w do 0,85 NRC = do 0,85 Ogólne dopuszczenie budowlane (ABZ): Z ,0 (35 mm) z warstwą akustyczną Reakcja na ogień zgodnie z EN : B-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 2 a w do 1,00 NRC = do 1,00 podwieszenie z warstwą akustyczną Szczegółowe detale oraz szkice znajdą Państwo na 29

30 Produkty HERADESIGN micro Jednowarstwowa, wiązana magnezytem płyta akustyczna z wełny drzewnej Powierzchnia porowata Zalecana z punktu widzenia biologii budowlanej Karta techniczna HERADESIGN micro Program produktów dla HERADESIGN micro Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) Grubość produktu 1-warstwowe 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 25 mm 35 mm częstotliwość f (Hz) praktyczne pochłanianie dźwięku a P 15,0 (25 mm) Waga kg/m² 19,0 (35 mm) Ogólne dopuszczenie budowlane (ABZ): Z Reakcja na ogień zgodnie z EN : B-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 1 2 a w do 0,35 NRC = do 0,35 z warstwą akustyczną a w do 0,45 NRC = do 0,40 podwieszenie z warstwą akustyczną 30

31 Produkty HERADESIGN plano Jednowarstwowa, wiązana magnezytem płyta akustyczna z wełny drzewnej Gładka powierzchnia Zalecana z punktu widzenia biologii budowlanej Karta techniczna HERADESIGN plano Program produktów dla HERADESIGN plano Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) 600 x 600 mm 1200 x 600 mm Grubość produktu 1-warstwowe 25 mm Waga kg/m² 15,0 Ogólne dopuszczenie budowlane (ABZ): Z częstotliwość f (Hz) 2 praktyczne pochłanianie dźwięku a P Reakcja na ogień zgodnie z EN : B-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 1 a w do 0,30 NRC = do 0,30 z warstwą akustyczną 2 a w do 0,30 NRC = do 0,30 podwieszenie z warstwą akustyczną Szczegółowe detale oraz szkice znajdą Państwo na 31

32 Produkty Program produktow A2 Karta techniczna HERADESIGN A2 HERADESIGN fine A2 Płyta akustyczna do budynków o podwyższonych wymaganiach przeciwpożarowych Niepalna wełna drzewna: płyta akustyczna o reakcji na ogień zgodnie z EN : A2-s1, d0 Doskonałe właściwości akustyczne Zalecana z punktu widzenia biologii budowlanej HERADESIGN superfine A2 Program produktów dla HERADESIGN fine A2, superfine A2 Wartości pochłaniania dźwięku Wymiary standardowe (inne formaty na zamówienie) Grubość produktu Waga kg/m² 1-warstwowe fine A2 superfine A2 Ogólne dopuszczenie budowlane (ABZ): Z x 600 mm 1200 x 600 mm 15 mm 25 mm 13,0 (15 mm) 19,0 (25 mm) 12,0 (15 mm) 18,0 (25 mm) częstotliwość f (Hz) HERADESIGN fine A2, 25 mm a w do 0,65 NRC = do 0,70 praktyczne pochłanianie dźwięku a P Reakcja na ogień zgodnie z EN : A2-s1, d0 Formaty specjalne na życzenie. Długość do max mm. 2 3 HERADESIGN fine A2, 15 mm a w do 0,70 NRC = do 0,75 HERADESIGN superfine, 25 mm a w do 0,95 NRC = do 1,00 podwieszenie z warstwą akustyczną 32

33 Products 33

34 Produkty Program produktów plus Produkt dwuwarstwowy, złożony z płyty akustycznej z wełny drzewnej wiązanej magnezytem i absorbera z wełny mineralnej. Doskonały współczynnik pochłaniania dźwięku Zabezpieczona przed pyleniem Łatwy i szybki montaż HERADESIGN plus Płyty akustyczne z serii Plus dostępne są w następujących wzorach: Karty techniczne HERADESIGN plus HERADESIGN macro plus HERADESIGN fine plus HERADESIGN superfine plus HERADESIGN micro plus HERADESIGN plano plus Program produktów plus Wartości pochłaniania dźwięku Wymiary standardowe Grubość produktu Rodzaje krawędzi 2-warstwowe 1200 x 600 mm 40 mm (15/25 mm) 50 mm (25/25 mm) 55 mm (15/40 mm) 65 mm (25/40 mm) AK-01 plus (15/25 mm) AK-01 plus (25/25 mm) SK-04 plus (15/40 mm) częstotliwość f (Hz) praktyczne pochłanianie dźwięku a P SK-04 plus (25/40 mm) Waga kg/m² macro plus fine plus superfine plus micro plus plano plus Ogólne dopuszczenie budowlane (ABZ): Z Reakcja na ogień zgodnie z En : B-s1, d0 superfine plus i fine plus dostępne również w klasie A2 14,7 (25/25 mm) 16,0 (25/40 mm) 10,5 (15/25 mm) 14,7 (25/25 mm) 11,8 (15/40 mm) 16,0 (25/40 mm) 10,1 (15/25 mm) 13,6 (25/25 mm) 11,4 (15/40 mm) 14,9 (25/40 mm) 17,3 (25/25 mm) 18,6 (25/40 mm) HERADESIGN fine plus a w do 0,85 NRC = do 0,85 HERADESIGN superfine plus a w do 0,95 NRC = do 0,95 HERADESIGN micro plus a w do 0,35 NRC = do 0,35 HERADESIGN plano plus a w do 0,35 NRC = do 0,40 podwieszenie z warstwą akustyczną 34

35 Rodzaje krawędzi AK-01 SK-04 ASF 35

36 Systemy Profile mocujące HERADESIGN, 2 Otwór rewizyjny HERADESIGN do wbudowania w konstrukcje ścienne i sufitowe, 3 Kątownik sufitowy HERADESIGN, 4 Śruby HERADESIGN, 5 Powłoka akustyczna HERADESIGN, 6 HERADESIGN Worki polietylenowe HERADESIGN, zabezpieczające przed pyleniem, 7 Systemy profili HERADESIGN, Spray HERADESIGN do płyt akustycznych i śrub HERADESIGN (bez obrazka) Znajdziemy odpowiednie rozwiązanie akustyczne dla Państwa komfortu Warto wykorzystać szerokie możliwości stosowania produktów oraz różnorodność systemów montażowych HERADESIGN. Niezależnie od tego, czy chodzi o rozwiązania na sufity, czy na ściany, o standardowe czy specjalne systemy montażu. 36

37 Systemy

38 Systemy Baffle gdy sufit ma pozostać widoczny Istnieją pomieszczenia, które wymagają zoptymalizowania akustyki, ale nie pozwalają na całościowe przykrycie istniejącego sufitu. Powodem mogą być tu na przykład przebiegające wzdłuż instalacje techniczne, czasem też nie pozwalają na to względy architektoniczne. W takim przypadku idealnym rozwiązaniem są Baffle HERADESIGN! Są to niezależne, dwu- (HERADESIGN Baffel basic) lub trójwarstwowe (HERADESIGN Baffe aludesign) moduły akustyczne. Oba rodzaje Baffli są pokryte z obu stron warstwą akustyczną z wełny drzewnej - w odróżnieniu od dwuwarstwowego trójwarstwowy Baffel ma dodatkowo rdzeń z wełny mineralnej. Połączenie wełny drzewnej i mineralnej umożliwia uzyskiwanie doskonałych współczynników pochłaniania dźwięku, w szerokim zakresie częstotliwości. Poprzez swoją specyficzną formę Baffle dają niespotykane możliwości kreacyjne, w związku z czym są chętnie stosowane jako elementy wystroju wnętrz w szkołach lub budynkach użyteczności publicznej. Rozwiązanie akustyczne w miejscach, gdzie sufit musi pozostać widoczny Wysoka zdolność pochłaniania dźwięku Różne formaty, wzory powierzchni i rodzaje ram 38

39 Systemy Szkoła wyższa Rhein-Waal w Kleve, Niemcy, HERADESIGN superfine 39

40 Systemy 1 Element narożny 2 Element boczny Element boczny Element standardowy 1200 lub Element boczny 1200 Element boczny 600 Element narożny Wyspy sufitowe Wyspy sufitowe HERADESIGN zostały zaprojektowane specjalnie z myślą o dużych pomieszczeniach z oddzielnymi strefami komunikacyjnymi: zapewniają indywidualną optymalizację akustyki, dzięki której poprawia się zrozumiałość rozmów i poziom koncentracji. Wyspy sufitowe są jednak czymś więcej, niż tylko rozwiązaniami akustycznymi: jedyny w swym rodzaju wygląd wełny drzewnej na powierzchni płyt stwarza możliwość kreowania zaskakujących rozwiązań o ujmującym wyglądzie. Wyspy sufitowe HERADESIGN zdecydowanie warte są polecenia również tam, gdzie konieczna jest optymalizacja akustyki istniejących już pomieszczeń. Szybka instalacja umożliwia poprawę warunków akustycznych i klimatu pomieszczenia bez konieczności zastępowania sufitu lub układania systemu akustycznego na całej jego powierzchni. Wyspy sufitowe umożliwiają ponadto wyznaczenie stref w pomieszczeniu bez konieczności ustawiania ścian działowych czy przegród. Pozwala to oszczędzić i czas i koszty. Indywidualna optymalizacja akustyki Duże możliwości kreacyjne Różnorodność zastosowań Dostępne również w zestawie 40

41 Systemy Profil główny HERADESIGN 2 Profil nośny HERADESIGN 3 Profil brzegowy HERADESIGN 4 Profil dystansowy HERADESIGN 5 Płyta akustyczna HERADESIGN 6 Śruba HERADESIGN 3 Montaż na profilach Nie tylko sufit stanowi o perfekcyjnym wyglądzie pomieszczeń: szczególny wyraz zyskają one wówczas, gdy rozwiązania akustyczne zastosujemy na ścianach. Wystarczy wykorzystać różnorodne możliwości zastosowań, jakie dają produkty HERADESIGN i dopasowane do nich systemy montażu. Prosty i szybki montaż dzięki dopasowanym komponentom systemowym Montaż na sufitach i ścianach Wysoka stabilność dzięki zastosowaniu profili nośnych i brzegowych Aluminiowe profile nośne do wysokiej jakości systemów z konstrukcją ukrytą 41

42 Rodzaje konstrukcji Montaż Doskonały wygląd rozwiązań akustycznych HERADESIGN zależy zawsze od dwóch czynników: od samej płyty akustycznej oraz od staranności jej wbudowania. Wiedząc dokładnie, co robić, można przeprowadzić montaż płyt szybko, łatwo i estetycznie. 42

43 Rodzaje konstrukcji Sposoby montażu Montaż do łat drewnianych za pomocą śrub Montaż do profili CD za pomocą śrub Sufit podwieszany z widocznymi profilami T Sufit podwieszany z ukrytymi profilami T Montaż do ściany za pomocą profili mocujących HERADESIGN Montaż na klej Zeskanuj kod QR, aby obejrzeć filmy montażowe 43

44 Rodzaje konstrukcji Systemy B Montaż do łat drewnianych za pomocą śrub Konstrukcja odporna na uderzenie piłką z płytami o grubości 25 i 35 mm. Szczegółowe informacje dotyczące systemów, certyfikatów i montażu znajdą Państwo na jak również w instrukcjach montażu HERADESIGN. 44

45 Rodzaje konstrukcji Systemy B Montaż na profilach CD za pomocą śrub Konstrukcja odporna na uderzenie piłką z płytami o grubości 25 i 35 mm. Wskazówki techniczne (dla obu sposobów montażu): Wersja odporna na uderzenie piłką, na sufity i ściany zgodnie z DIN / cz. 3 lub EN 13964, zał. D co najmniej 3 śruby na każdą szerokość płyty i podparcie maks. odstęp między śrubami: <315 mm Odstęp osiowy: łacenie/profile nośne 600/625 mm łacenie/profile główne 900 mm (wieszaki noniuszowe) Przekrój łat nośnych i głównych: >60 x 30 mm Wymiary profili: 60/27/0,6 mm Zalecana grubość płyt: 25 mm dla sufitów, 35 mm dla ścian (wyjątek: program produktów A2) Produkty HERADESIGN plus dostępne są w krawędzi AK-01. Knauf AMF nie jest właścicielem systemu w myśl normy EN

46 Rodzaje konstrukcji Systemy C Sufit podwieszany z widocznymi profilami T Wskazówki techniczne: Produkty o grubości 15 mm są standardowo oferowane tylko w formatach 600/600 oraz 625/625 mm. Wymiary płyty są mniejsze niż rozmiar rastra. Wykończenie krawędzi SK-04 w płytach o grubości 25 i 35 mm: na odwrocie podcięte. Różne konstrukcje EI - 30 oraz F-30 są możliwe i zostały przetestowane. Należy przestrzegać minimalnej wysokości podwieszenia (patrz instrukcja montażu HERADESIGN ). Produkty HERADESIGN plus są dostępne w krawędzi SK-04. Knauf AMF nie jest właścicielem systemu w myśl normy EN

47 Rodzaje konstrukcji Systemy A Sufit podwieszany z ukrytymi profilami T Wskazówki techniczne: Konieczność użycia profili dystansowych w celu poprzecznego wzmocnienia konstrukcji max. odstęp 1200 mm. Dostępne są wyłącznie płyty do rastra o rozmiarze 600 mm. Wykończenie krawędzi VK-09 dostępne jest dla grubości 25 i 35 mm. Formaty niestandardowe tylko na zamówienie max. długość 1800 mm. Wykończenie krawędzi VK-10 i VK-10/5 dostępne jest tylko dla grubości 35 mm. Szczegółowe informacje dotyczące systemów, certyfikatów i montażu znajdą Państwo na jak również w instrukcjach montażu HERADESIGN. 47

48 Rodzaje konstrukcji 6 AMF VENTATEC i DONN Systemy konstrukcji Knauf AMF 8 9 Płyta akustyczna, konstrukcja nośna oraz profile z jednej ręki to gwarancja jakości, bezpieczeństwa systemu, jak również oszczędności czasu i kosztów Y X Systemy C System z konstrukcją widoczną, płyty wyjmowane Tabela zużycia materiału dla Systemu C (na m 2 ) X Y Wymiary rastra w mm 600 x x x x 1250 Płyty Knauf AMF szt 2,78 2,56 1,39 1,28 Profil główny T T24/ lub 3750 mb 0,84 0,80 0,84 0,80 Profil poprzeczny T T24/ lub 1250 mb 1,67 1,60 1,67 1,60 Profil poprzeczny T T24/ lub 625 mb 0,84 0,80 Kątownik RWL mb 0,60 0,60 0,60 0,60 Wieszak szybkiego montażu SoS z pętelką lub alt. szt 0,67 0,67 0,67 0,67 Sprężyna dociskowa DFK (opcjonalnie) szt 5,56 5,12 2,78 2,56 Odległość między wieszakami m 1,25 1,20 1,25 1,20 Odległość między profilami głównymi m 1,20 1,25 1,20 1,25 Dostępne rodzaje konstrukcji dla Systemu C (na m 2 ) 48 VENTATEC Performance T24 VENTATEC Performance - HIGH T24 VENTATEC Performance T15 DONN DX3 - DX24 DONN KB - DX24 DONN DX Fineline DONN DX15 Jeśli chcą Państwo uzyskać więcej informacji na temat konstrukcji AMF VENTATEC, zapraszamy na stronę W razie pytań dotyczących właściwości produktów lub wyboru odpowiedniego systemu, do Państwa dyspozycji są nasi lokalni doradcy techniczni. styk typu nakładka styk prosty styk typu nakładka styk prosty styk prosty system widocznych profili 24 mm system widocznych profili 24 mm z odpornością na korozję wąski profil z 6,5 mm szczeliną system widocznych profili 15 mm Jeśli chcą Państwo uzyskać więcej informacji na temat konstrukcji DONN, zapraszamy na stronę

49 Rodzaje konstrukcji Dla profili ukrytych T - krawędź VK-10 DONN DX35 (patrz strona 47) Demontowalny system z ukrytymi profilami T Wzmocnienie poprzeczne za pomocą profila dystansowego co drugą płytę. Dzięki temu co drugą płytę można w każdej chwili zdemontować. 3 Aby montaż płyt przebiegał jak najsprawniej, wysokość zawieszenia w przypadku użycia wieszaków z druta zakończonych pętelką musi wynosić przynajmniej 14 cm. W przypadku płaskich zawiesi bądź przy montażu z elementami wsuwanymi min. 19 cm. Jeśli przewidziana jest warstwa wełny mineralnej, wysokość podwieszenia należy powiększyć o grubość wełny Odległości (mm) A B 600 C max. 400 D max 1250 Systemy A System z konstrukcją ukrytą, płyty wyjmowane Detale Zyżycie materiału dla Systemu A (na m 2 sufitu) 1) nr Opis Artykuł Moduł 600 x 600 Moduł 600 x 1200 Profil nośny DX35 XH 370 W 1,70 m 1,70 m Profil dystansowy 0,70 m 0,70 m Profil przyścienny 0,40 m 0,40 m Wieszaki 1,35 szt 1,35 szt 1) Wszystkie wartości są uśrednione, bez uwzględnienia materiału odpadowego. Tabela obciążeń - Maksymalne dopuszczalne obciążenie w kg (na m 2 sufitu) Odległość między profilami nośnymi 600 mm 600 mm Odległość między wieszakami A (mm) Moduł 600 x 600 Moduł 600 x mm 30,0 30, mm 30,0 30, mm ,9 Uwaga: Obciążenie na m 2 musi być rozłożone równomiernie (obciążenia punktowe nie są dopuszczalne) na całej powierzchni sufitu podwieszanego. Jeśli układ profili będzie zgodny ze szkicem, po obciążeniu ugięcie pozostanie mniejsze/równe maksymalnemu dopuszczalnemu ugięciu klasy 1 (L/500) zgodnie z normą EN Prosimy o kontakt z Knauf AMF w celu uzyskania informacji odnośnie innego ułożenia profili, obciążeń lub odległości między wieszakami. 49

50 Rodzaje konstrukcji Montaż do ścian za pomocą profili mocujących HERADESIGN Wysokiej jakości system montażu szynowego z ukrytymi profilami Wersja odporna na uderzenie piłką z płytami o grubości 35 mm Wskazówki techniczne: Profile nośne i przyścienne dostępne są w długościach 3000 i 1500 mm. Możliwy jest montaż do łat drewnianych lub w postaci wysokiej jakości systemu szynowego na profilach z aluminium. Wymiary płyty: tylko w formatach 1200/600 i 600/600 mm. Wykończenie krawędzi SY-02 dostępne jest dla grubości 25 i 35 mm. Nie nadaje się do stosowania w pływalniach. Należy przestrzegać instrukcji montażu! Montaż na ukrytych profilach mocujących HERADESIGN możliwy jest także w przypadku sufitów. 50 Knauf AMF nie jest właścicielem systemu w myśl normy EN

51 Rodzaje konstrukcji Systemy K Montaż przy użyciu kleju HERADESIGN connect HERADESIGN connect to trwale elastyczny klej na bazie hybrydowo-polimerowej, przeznaczony do montażu akustycznych płyt z wełny drzewnej HERADESIGN na jednolitym podłożu z betonu, na łatach drewnianych bądź profilach CD. 1 Taśma klejąca 2 HERADESIGN connect 2 1 Wskazówki techniczne: HERADESIGN connect nadaje się do montażu akustycznych płyt z wełny drzewnej HERADESIGN na jednolitym podłożu z betonu, na łatach drewnianych bądź profilach CD. Największe odchylenie od płaszczyzny powinno wynosić dwa milimetry na metr długości. Powierzchnia, która ma zostać pokryta klejem, powinna być czysta, sucha, wolna od tłustych plam i kurzu. Klej nie trzyma na powierzchniach pokrytych woskiem bądź zawierających silikon. Szczegółowe informacje dotyczące systemów, certyfikatów i montażu znajdą Państwo na jak również w instrukcjach montażu HERADESIGN. 51

52 Wskazówki montażu i konserwacji Wytyczne dotyczące sposobu montażu oraz konserwacji Płyty akustyczne HERADESIGN dostarczane są na plac budowy starannie opakowane i po przejściu kontroli jakości. Jednakże, kolejne istotne czynniki decydujące o wysokiej jakości wykonania sufitu to dokładny montaż i odpowiednie warunki pracy. Jedynie staranne obchodzenie się z materiałem oraz wysoki standard jakości produktu stanowią gwarancje doskonałego rezultatu. 52 Właściwości materiału a wilgotność powietrza Ze względu na zawartość składnika organicznego, jakim jest drewno, nie da się wykluczyć nieznacznych odchyleń formatu. W szczególności w przypadku silnych wahań wilgotności względnej powietrza dochodzi do zmian wymiarów płyt w wyniku ich pęcznienia i kurczenia się. Tolerancje produkcyjne: dla wymiarów standardowych (długość/szerokość/grubość): ±1 mm, dla długości ponad 1250 mm: długość ±2 mm; szerokość/grubość ±1 mm. Całkowity skurcz w klimacie normowym dla 23 C i 50 % wilgotności względnej powietrza: Zmiana długości: max. ±1 Zmiana szerokości: max. ±3 Kolor i struktura powierzchni Ze względu na to, że magnezyt i drewno są materiałami naturalnymi, mogą wystąpić różnice zabarwienia i struktury. W przypadku płyt kwadratowych należy zwrócić uwagę na kierunek ich układania (kierunek układu włókien), oznaczony na spodzie płyty strzałką. Produkty klasy A2 w porównaniu ze standardowymi cechują się większą niejednolitością gęstości włókien na powierzchni. Płyty akustyczne o strukturze włóknistej macro, superfine, fine, fine A2 i superfine A2 mogą być malowane nawet wielokrotnie, bez utraty swej wyjątkowej zdolności pochłaniania dźwięku. Jakość kolorów Do barwienia płyt akustycznych HERADESIGN na standardowy biały kolor stosowana jest farba emulsyjna do wnętrz, do standardowego koloru naturalnego, kolorów pastelowych i intensywnych używane są farby silikatowe na bazie potasowego silikatu z dodatkiem organicznych spoiw. W przypadku stosowania płyt w warunkach stałej wilgotności względnej powietrza mieszczącej się w przedziale między 80 i 90% należy zastosować farbę z dodatkiem środka BFA. Natomiast w przypadku stosowania płyt pod zadaszeniami na zewnątrz należy bezwzględnie zastosować rozwiązanie z farbą zewnętrzną. Warunki przechowywania i montażu Montaż płyt akustycznych HERADESIGN zaliczamy do zabudowy suchej i robót wykończeniowych, należy go przeprowadzać wyłącznie w warunkach kontrolowanej wilgotności i temperatury. Wszystkie prace budowlane będące źródłem pylenia i kurzu muszą być zakończone przed rozpoczęciem montażu płyt. Należy bezwzględnie przeciwdziałać wnikaniu wilgoci lub wody opadowej. Ponadto, przed rozpoczęciem montażu należy zapewnić zamknięcie skorupy budynku, a wszelkie prace związane z montażem konstrukcji wewnętrznych oraz nakładaniem tynków wewnętrznych muszą być zakończone co najmniej 14 dni przed rozpoczęciem montażu płyt akustycznych. Płyty należy układać wyłącznie w takich pomieszczeniach, w których spełnione są następujące warunki: Dla pomieszczeń ogrzewanych lub klimatyzowanych: max. wilgotność względna 75% i temperatura co najmniej + 7 C. Dla pomieszczeń nieogrzewanych: max. wilgotność względna 85% i temperatura co najmniej + 5 C. Aklimatyzacja: płyty należy przez co najmniej 3 dni przechowywać bez opakowania w pomieszczeniu przewidzianym do ich ułożenia, w warunkach odpowiadających warunkom przewidzianej eksploatacji (uwzględniając ogrzewanie i klimatyzację). Wilgotność wbudowana płyt akustycznych HERADESIGN nie może przekraczać 15% ich wagi. Granice zastosowania Płyty akustyczne HERADESIGN nadają się do stosowania w miejscach, w których stała wilgotność względna nie przekracza 90%. Szczegółowe informacje dotyczące systemów, certyfikatów i montażu znajdą Państwo na jak również w instrukcjach montażu HERADESIGN.

53 53

54 54

55 55

56 Krawędzie systemowe Krawędzie systemowe Aby spełnić wymogi koncepcji architektonicznej oraz pozostać wiernym projektowi, płyty akustyczne HERADESIGN produkowane są z wieloma różnymi rodzajami krawędzi. Dzięki temu płyty akustyczne HERADESIGN możemy stosować w połączeniu z prawie wszystkimi dostępnymi na rynku systemami podwieszania i montażu. 56

57 Symbol krawędzi Wykończenie Opis HERADESIGN macro 7) HERADESIGN fine HERADESIGN superfine HERADESIGN micro 7) 9) HERADESIGN plano HERADESIGN fine A2 7) HERADESIGN superfine A2 7) Zalecana szerokość profila 8) Uwagi Wymiary rastra 2) Wymiary płyty mm dł/szer mm dł/szer mm Krawędzie systemowe: Montaż na śruby GK krawędź prosta ze wszystkich stron 60 1) 3) 600/ / / /600 AK-00 fazowanie wzdłuż dłuższej krawędzi, 5 mm, krótsza krawędź prosta 60 3) 600/ / / / / / / /625 AK-01 krawędź fazowana ze wszystkich stron, faza 5 mm 60 3) 600/ / / / / / / /625 AK-02 /5 krawędź prosta z wręgiem z każdej strony, szerokość szczeliny 5 mm 60 3) 600/ / / / / / / /625 AK-02 /10 krawędź prosta z wręgiem z każdej strony, szerokość szczeliny 10 mm 60 3) 600/ / / / / / / /625 AK-02 /20 krawędź prosta z wręgiem z każdej strony, szerokość szczeliny 20 mm 60 3) 600/ / / / / / / /625 AK-03 wręg z każdej strony z krawędzią fazowaną, faza 5 mm, szerokość szczeliny 20 mm 60 3) 600/ / / / / / / /625 VK-12 wręg stopniowy po obwodzie z krawędzią fazowaną, faza 5 mm 60 3) 1190/ / / /625 Krawędzie systemowe: System profili T 24/38 HERADESIGN (profile widoczne) SK-04 krawędź prosta ze wszystkich stron 24 2) 4) 6) 600/ / / / / / / /619 SK-05 krawędź prosta z wręgiem z każdej strony 24 2) 4) 600/ / / / / / / /619 SK-06 wręg z każdej strony z krawędzią fazowaną, faza 5 mm 24 2) 4) 600/ / / / / / / /619 Krawędzie systemowe: System profili T 35/38 HERADESIGN (profile widoczne) VK-09 fazowanie i wpust ze wszystkich stron, faza 5 mm Uwaga, system niedemontowalny! 35 3) 5) 600/ / / /600 VK-10 krawędź długa z wpustem, fazowanie ze wszystkich stron, faza 5 mm Uwaga, system demontowalny! 35 2) 3) 5) 600/ / / /615 VK-10 /5 krawędź długa z wpustem, fazowanie ze wszystkich stron, faza 5 mm, szczelina 5 mm Uwaga, system demontowalny! 35 2) 3) 5) 600/ / / /615 Krawędzie systemowe: montaż niestandardowy (profile specjalne) SY-02 do profili mocujących HERADESIGN, krawędź długa z wpustem, fazowanie ze wszystkich stron, faza 5 mm 35 3) / / / /625 SY-03 do ukrytych profili głównych, krawędź prosta ze wszystkich stron z obwodową szczeliną 5 mm 12 2) 4) 600/ / / / / / / /620 SY-08 do widocznych profili głównych, dłuższe krawędzie proste, krótsze fazowane 20 2) 4) / / / /620 1) Prosta krawędź nie jest krawędzią widoczną. Produkcja tylko na życzenie klienta (max. szerokość płyt 600 mm). 2) Wymiarem rastra jest wymiar obliczeniowy lub wymiar zamówienia. 3) Ułożenie w punktach krzyżowego przecięcia się szczelin wymaga bardzo starannego wykonania (narożniki czterech płyt w jednym punkcie). 4) Wymiary płyty są mniejsze niż rozmiar rastra. 5) Formaty niestandardowe tylko na życzenie, od długości ponad 1800 mm skontaktuj się z lokalnym doradcą technicznym! 6) Produkty o grubości 15 mm oferowane są w formatach 600/600 lub 625/625. 7) Szerokość maksymalna płyt: 600 mm. 8) Do montażu na śruby szerokość profili obowiązuje także dla konstrukcji drewnianych. 9) W systemie HERADESIGN plano faza na krawędziach AK-01, SK-06, VK-09, SY-02 wynosi tylko 3 mm. 57

58 Opinie klientów Opinie klientów Stosujemy rozwiązania akustyczne HERADESIGN, bo dobra akustyka wnętrza musi być widoczna! Anton Mang / Wollmann & Mang, Monachium, Niemcy Płyty akustyczne HERADESIGN wciąż pojawiają się w moich projektach. Mają charakterystyczną, gotową powierzchnię i w szczególny sposób łączą ekologię, absorpcję dźwięku i design. Eberhard Lämmle, niezależny architekt, Vaihingen, Niemcy SOMAA. chętnie używa produktów HERADESIGN w swoich projektach, ponieważ dają się one stosować w sposób innowacyjny i różnorodny. Nasi rzemieślnicy chętnie pracują z HERADESIGN, ponieważ materiał ten jest naturalny i archaiczny. Nasi inwestorzy cenią HERADESIGN, ponieważ produkt ten jest jednocześnie tyleż ekologiczny, co ekonomiczny. Hadi A. Tandawardaja, architekt, SOMAA. Towarzystwo Architektury i Designu Więcej zdjęć obiektów referencyjnych oraz inne ciekawe projekty znajdą Państwo w broszurze poglądowej HERADESIGN. 58

59 Opinie klientów 59

60 Serwis, wsparcie, logistyka Główna siedziba w Europie i sieć sprzedaży na całym świecie Knauf AMF Sp.z.o.o. Al. Jerozolimskie 195b PL Warszawa Tel.: +48 (0) 22 / Fax: +48 (0) 22 / info@knaufamf.pl Knauf AMF GmbH & Co. KG Elsenthal 15, Grafenau Niemcy Tel.: Fax: info@knaufamf.com Knauf AMF, jako ekspert od systemów sufitowych z globalną siecią sprzedaży, oferuje pełną gamę produktów oraz kompleksowy system doradztwa i sprzedaży dla firm architektonicznych, wykonawczych, deweloperskich oraz dystrybucyjnych na całym świecie. Z nami możesz więcej! Firma nie ponosi odpowiedzialności za poprawność danych zawartych w katalogu. 09 / 2015 Wszelkie zmiany zastrzeżone. Knauf AMF Deckensysteme GmbH 9702 Ferndorf 29 Austria Tel.: office@heradesign.com Knauf AMF GmbH & Co. KG Metallstraße 1, Viersen Niemcy Tel.: info-de@knaufamf.eu Knauf AMF Plafonds et Systèmes 9, rue des Livraindières, Dreux Francja Tel.: info@knaufamf.fr Knauf AMF Ceilings Ltd. 1 Swan Road, South West Industrial Estate, Peterlee, Co. Durham, SR8 2HS Wielka Brytania Tel.: info@knaufamf.co.uk
