Instrukcja Techniczna StoSilent Board 310

Transkrypt

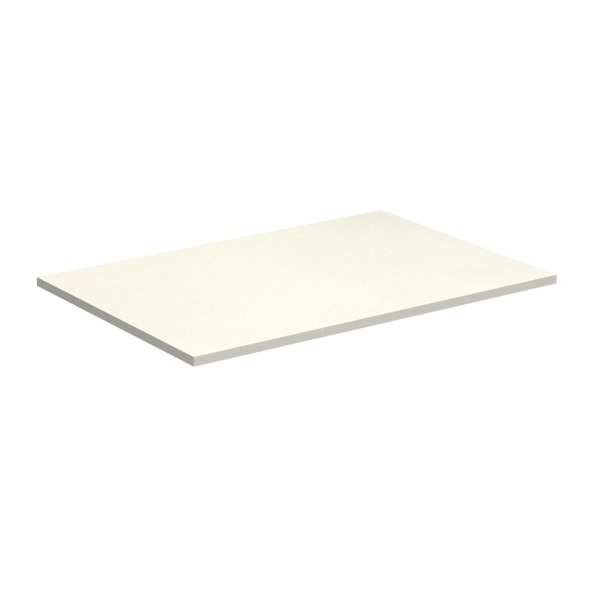

1 Płyta akustyczna z granulatu szklanego do sufitów podwieszanych i ścian Charakterystyka Zastosowanie do wnętrz na sufity podwieszane i ściany mocowanie na wkręty i klej Właściwości materiał niezapalny reakcja na ogień (klasa) zgodnie z normą PN-EN : B-s1, d0 (płyta z powłoką) konstrukcje o powierzchni do 200 m² możliwe bez szczelin dylatacyjnych (maks. długość krawędzi: 20 m) skrócenie czasu pogłosu i redukcja poziomu hałasu poprawa zdolności koncentracji poprawa rozumienia mowy zbadany współczynnik pochłaniania dźwięku α W do 0,55 w zależności od wysokości zamocowania niewielka masa i duża sztywność niewielka rozszerzalność pod wpływem wilgoci i temperatury Format długość x szerokość x grubość 1200 x 800 x 15 mm 2400 x 1200 x 15 mm 1200 x 800 x 25 mm Wygląd powłoka: StoSilent Decor M lub StoSilent Decor MF na StoSilent Decor M Specyfika/informacje zastosowanie w kąpieliskach z wodą solankową lub morską tylko po konsultacji nie nadaje się do stosowania w obszarach narażonych na działanie wody rozbryzgowej nie nadaje się do promieni < 10 m oraz do stosowania w obszarach narażonych na obciążenia mechaniczne przestrzegać instrukcji montażu Nr wer.: 1 / / / 1/6

2 Dane techniczne Kryterium Norma/ przepis kontrolny Wartość/ Jednostka Informacje Równoważna dyfuzyjnie grubość warstwy powietrza EN ISO ,11 m z powłoką Reakcja na ogień (klasa) PN EN B-s1, d0 z powłoką Wartość obliczeniowa przewodności cieplnej λ TIAP-655 w oparciu o PN EN ,08 W/(m*K) z powłoką Ciężar powierzchniowy 4,9 kg/m² Gęstość objętościowa 376 kg/m³ Współczynnik pochłaniania dźwięku α W 0,55 z powłoką; może zmieniać się w zależności od wysokości zawieszenia i wytłumienia Podane parametry są wartościami średnimi albo przybliżonymi. Z uwagi na zastosowanie w naszych produktach naturalnych surowców, rzeczywiste wartości w poszczególnych dostawach mogą nieznacznie odbiegać od podanych, co jednak nie ma wpływu na przydatność produktu. Podłoże Wymagania Podłoże musi być jednolite, suche, czyste i posiadać odpowiednią nośność. Aplikacja Temperatura aplikacji Najniższa temperatura obróbki i podłoża: +12 C, przy względnej wilgotności powietrza maks. 70 %; montaż po ustabilizowaniu się wilgotności równoważnej w pomieszczeniu. Nr wer.: 1 / / / 2/6

3 Szybkie, szokowe ogrzewanie lub schładzanie w trakcie montażu i wysychania może spowodować powstawanie rys. Zużycie Wykonanie Zużycie ok. 1,00 m²/m² Podane wartości dotyczące zużycia służą jedynie orientacji. Dokładne wartości dotyczące zużycia z uwzględnieniem odpadów należy ustalić w konkretnym obiekcie. Struktura powłok Metalowa podkonstrukcja wg PN EN z wieszakami noniuszowymi; ruszt o drobnych oczkach oklejony taśmą StoSilent Profil Tape Klej systemowy: StoSilent Fix (ok. 0,3 kg/m²) Szpachlówka systemowa: StoSilent Plan (ok. 0,2 kg/m²) Powłoka końcowa StoSilent Decor M (trzykrotny natrysk, zużycie całkowite 2,7 kg/m²) Aplikacja Płyty najlepiej mocować w kierunku podłużnym do profili nośnych oklejonych taśmą StoSilent Profile Tape. Spoiny podłużne ustawiać w kierunku padania światła. Płyty układać ze stykami poprzecznymi przesuniętymi o min. 400 mm. Aby zabezpieczyć płytę przed odkształceniami, należy ją zamocować za pomocą fosforanowanych wkrętów samowiercących z końcówką igiełkową (forma TN wg DIN 18182), rozpoczynając od środka lub rogu płyty. Podczas przykręcania mocno dociskać płytę do podkonstrukcji. Wkręty zamocować z odstępem ok. 15 mm od krawędzi płyty i wpuścić łby wkrętów na głębokość ok. 1 mm. Nie przekraczać maksymalnych odstępów pomiędzy wkrętami 200 mm. Klejone krawędzie należy oczyścić z pyłu. Krawędzie płyt zostały fabrycznie zabezpieczone powłoką paroszczelną Wszelkie krawędzie przecięte później i na miejscu należy oczyścić z pyłu i zabezpieczyć farbą systemową lub klejem systemowym, tak aby powstała optycznie zamknięta powierzchnia (zamknięte pory, niewidoczna struktura płyty) Rozrobić klej systemowy (StoSilent Fix) zgodnie z wytycznymi dotyczącymi obróbki. Nanieść klej systemowy na konieczne obszary krawędzi uprzednio zamocowanej płyty (za pomocą np. szpachli japońskiej lub wycisnąć bezpośrednio z kartusza). Nr wer.: 1 / / / 3/6

4 Docisnąć kolejną płytę do podkonstrukcji, a następnie dosunąć do zamontowanej wcześniej płyty i przykręcić. Materiał można łatwo poddawać obróbce za pomocą wyrzynarki elektrycznej, piły ręcznej lub struga do płyt g-k. Połączenia systemowe: Aby zapewnić wyrównanie ciśnienia pomiędzy przestrzenią zabudowaną a kubaturą użytkową, należy zadbać o wentylację, wykonując szczelinę dylatacyjną wzdłuż obwodu lub odpowiednie otwory w suficie. Powierzchnia otworów w suficie powinna stanowić co najmniej 0,8 % całej powierzchni sufitu. W większości przypadków osiąga się to poprzez zastosowanie otwartej szczeliny dylatacyjnej na obwodzie o szerokości 2 cm. Czyszczenie narzędzi Po użyciu usunąć pył. Informacje, zalecenia, szczególne informacje, pozostałe Należy przestrzegać ogólnych wytycznych firmy Sto dotyczących obróbki systemów płyt akustycznych Sto. Dostępne w Sto SE & Co. KGaA Montaż / nanoszenie powłok można rozpocząć dopiero po zapoznaniu się z instrukcją! Dostawa Jeżeli ruszt montażowy zostanie przecięty (np. podczas późniejszego montażu elementów w suficie), należy wykonać dodatkowe zamocowania / wzmocnienia. Aby uniknąć powstawania podciśnienia, zamknąć puste przestrzenie w sąsiadujących ścianach. Dylatacje konstrukcyjne muszą być odtworzone. Odcień przód: biały (ok. RAL 9010), tył: szary (ok. RAL 7039) Opakowanie paleta Składowanie Warunki magazynowania Przechowywać w suchym miejscu i chronić przed mrozem. Produkt wrażliwy na wstrząsy, nie obciążać. Nr wer.: 1 / / / 4/6

5 Ekspertyzy/aprobaty Declaration of conformity No Identyczne receptury/zmiana nazwy produkty akustyczne Deklaracja zgodności PB III/S StoSilent Panel, Alu, Low Noise Panel Pomiar izolacyjności od dźwięków powietrznych wg EN /49 S.1 StoSilent Panel Alu, pusta przestrzeń bez wełny mineralnej 30 mm Określanie współczynnika dźwiękochłonności /49 S.2 StoSilent Panel Alu, pusta przestrzeń bez wełny mineralnej 245 mm Określanie współczynnika dźwiękochłonności M /57 StoSilent Panel Alu 25, pusta przestrzeń bez wełny mineralnej 235 mm Określanie współczynnika dźwiękochłonności Classification Report No A StoSilent Panel/Alu/Robust/Robust Alu/Top/Top Alu B-s1, d0 Klasyfikacja reakcji na ogień wg EN Oznakowanie Grupa produktowa Płyta akustyczna Bezpieczeństwo Przestrzegać karty charakterystyki. Nr wer.: 1 / / / 5/6

6 Szczególne informacje Zamieszczone informacje lub dane odnoszą się do standardowych zastosowań i opierają się na naszych doświadczeniach. Nie zwalniają one użytkownika z obowiązku samodzielnego sprawdzenia przydatności i zastosowania produktu. Zastosowania niewymienione jednoznacznie w niniejszej Instrukcji Technicznej dozwolone są dopiero po konsultacji. W razie braku dopuszczenia do takiego zastosowania użytkownik działa na własne ryzyko. Dotyczy to w szczególności łączenia z innymi produktami. Wraz z ukazaniem się nowej Instrukcji Technicznej wszystkie dotychczasowe Instrukcje Techniczne tracą ważność. Aktualne wydanie można znaleźć w Internecie. Sto Sp. z o.o. ul. Zabraniecka 15 PL Warszawa Telefon: Faks: Nr wer.: 1 / / / 6/6
