1 Montaż na metalowych stelażach CD Sposób zawieszenia: Profile K 400 Richter D112 Fa. Koenig Grubo Waga Rodzaj Odległość od Rozmiar Produkt ść Kg/m2 krawęd środka stelaża Panelu mm zi mm Heradesign superfine AK ; ) Heradesign fine AK ; ) Heradesign superfine 2) 25, / AK-01, 600; AK-02, AK-03 Heradesign fine 2) 25, / AK-01, 600; / AK-02, 1200/600 AK /625 Heradesign micro 25, / AK-01, 600; / AK-02, 1

2 AK-03 Heradesign superfine VK ; 615 Heradesign fine VK ; 615 Heradesign micro VK ; 615 Heradesign fine/a AK / /600 Heradesign industry AK /600 Heradesign superfine 100, AK mm/mw Heradesign fine 100, AK / mm/mw Heradesign micro 25 mm/mw 100, AK ) W przypadku paneli o rozmiarach 1200/600 i 1250/625 dopuszcza się możliwość umiejscowienia stelaża w 1/3 długości panelu. 2) Uwaga: W przypadku krawędzi typu GK krawędź ostra, bez wykończenia ścięciem pod kątem, przy montażu paneli na stelażu drewnianym przy pomocy śrub należy zachować odstęp między panelami 4 mm. W trakcie montażu należy zachować szczególną ostrożność. Uwaga na zmienione wymiary siatki! Należy pamiętać, iż Haradesign nie jest systemem zgodnym z normą DIN-EN Montaż na stelażach CD, dystanse pomiędzy elementami stelażu Maksymalne dystanse pomiędzy elementami stelaża oraz wieszakami dla klasy obwieszania 1 zgodnie z EN (maksymalne dopuszczalne obwieszenie L/500 4 mm Profil podstawowy 60/27/0.6mm Maksymalna odległość od środka C (mm) Klasy obciążeń (waga sufitu podwieszonego w kn/m2) 0,15kN/m2 0,20kN/m2 0,30kN/m2 Dopuszczalne dodatkowe obciążenie ZL w kn/m2 dla rozstawu wieszaków cm = 600 mm (element środkowy) cr = 600 mm (element przyścienny) ZL=0,20 kn/m2 am = 1.15m ar=1.00 m ZL=0.40 kn/m2 am = 0.90m ar=0.75 m cm = 800 mm ZL=0,20 kn/m2 ZL=0.35 kn/m2 (element środkowy) am = 1.05m am = 0.80m cr = 680 mm ar=0.90 m ar=0.70 m (element przyścienny) cm = 1000 mm ZL=0.20 kn/m2 ZL=0.20 kn/m2 ZL=0.50 kn/m2 am = 0.75m ar=0.60 m ZL=0.35 kn/m2 am = 0.70m ar=0.60 m 2

3 (element środkowy) cr = 850 mm am = 0.95m ar=0.80 m am = 0.75m ar=0.60 m (element przyścienny) cm = 1200 mm (element środkowy) cr = 1000 mm (element przyścienny) ZL=0.10 kn/m2 am = 0.90m ar=0.75 m *) Obciążenia dodatkowe: obciążenia powstające na skutek zastosowania izolacji z wełny mineralnej, obciążenia na skutek działania wiatru itd. Dodatkowe elementy takie jak oświetlenie sufitowe, spryskiwacze przeciwpożarowe oraz inne muszą być podwieszane osobno. Maksymalne dystanse pomiędzy częściami stelaża obciążonego 60/27/0.6 powinny wynosić 600 mm lub 625 mm. Dla obciążonych elementów przyściennych, rozstaw wieszaków powinien być mniejszy, może on zostać wyliczony wg wzoru (cr, ar). Am = rozstaw, gdzie Ar = dystans od wieszaka do ściany. Maksymalne obciążenie wieszaka: 0.4 kn. Przy dodatkowym obciążeniu wieszaka o 0.25 kn, dodatkowe obciążenie należy pomnożyć o 0.5, czyli zmniejszyć. Dla płyt sufitowych typu F 30, EI 30, czy też płyt, które można stosować w miejscach narażonych na uderzenia piłką, rozstaw oraz krzyżowanie elementów musi odbywać się zgodnie z wydanym na podstawie testów certyfikatem więcej informacji znaleźć można w części poświęconej elementom F 30 EI 30. Specyfikacja zużycia materiałów Element konstrukcji Przybliżone ilości materiałów na m2 powierzchni sufitu stelaża 600/ / / /625 A Profil główny r.m CD /27/0.6 B Profil nośny r.m CD 60/27/0.6 Komentarze Rozstaw 1000 mm Rozstaw 800 mm Rozstaw na szerokości panelu C Złączka ścienna typu E r.m Zużycie zależne od rozkładu pomieszczenia D Złączka CD Pcs Należy rozmieścić złączki! E Złączka Pcs krzyżowa F Wieszak noniuszowy Pcs Zależne od rozstawu panelu podstawowego **Należy przestrzegać zaleceń producenta! Podane wartości są wartościami orientacyjnymi. Dodatkowe obciążenia wynikające z zastosowania materiałów izolacyjnych, oświetlenia, siły wiatru muszą być brane pod uwagę osobno. 3

4 Uwaga: W sytuacjach, gdzie stosować należy materiały o zwiększonej ognioodporności F30 / EI30 lub dźwiękoszczelności, pomiędzy podłożem a akustycznymi panelami Heradesign można zastosować płyty gipsowo-kartonowe. Bez względu na wybór materiału, akustyczne panele Heradesign muszą być wkręcane bezpośrednio do stelaża CD, którego rozłożenie części głównych i krzyżujących się, jak i wieszaków musi być odpowiednio dobrane pod płyty. Mocowanie paneli akustycznych Heradesign tylko za pomocą kleju lub też kleju i wkrętów jest niedopuszczalne. Rysunek szczegółowy A1 Opcja: Połączenie paneli brzegowych za pomocą części typu U Profil główny CD 60/27/0.6 Profil nośny CD 60/27/0.6 Panel Heradesign Styki paneli powinny znajdować się pod stelażem CD Rozwiązania odporne na uderzenia piłki zgodnie z normą DIN 18032/Część 3 Mocowanie paneli za pomocą wkrętów: Aby zapewnić panelom Heradesign odporność na uderzenia piłką, na każdą długość panelu należy zastosować 3 wkręty, a ich maksymalny rozstaw powinien wynosić 315 mm Produkt Grubość Rodzaj Dystans Rozstaw Rozstaw (mm) krawędzi punktów elementów wieszaków przecięcia nośnych (mm) C (mm) względem środka (mm) Heradesign 35 AK ; 850; 850 superfine Rodzaj stelaża Rodzaj stelaża elementy CD elementy CD 4

5 60/27/0.7 60/27/0.7 Heradesign fine 35 AK ; ; 850 Heradesign micro 35 AK - 01 Rodzaj stelaża Rodzaj stelaża elementy CD elementy CD 60/27/0.7 60/27/0.7 Hale sportowe: W miejscach, gdzie dekoracyjne panele Haradesign położone są na ścianach za bramkami na boiskach do piłki nożnej lub ręcznej, za koszami na boiskach do koszykówki czy też za linią końcową na kortach tenisowych, zalecane jest stosowanie siatek ochronnych. Panele dekoracyjne Haradesign nie są przystosowane do przyjmowania uderzeń piłki. Wymagania ochronne: Panele dekoracyjne powinny być stosowane na ścianach od wysokości 2 metrów. Nie należą one do grupy materiałów redukujących uderzenia, co oznacza, iż nie spełniają odpowiednich wymagań ochronnych i nie mogą być stosowane w strefie bezpośredniego kontaktu z ludźmi. Uwaga: Dopasowywane elementy, których długość wynosi < 500 muszą być podparte ze wszystkich 4 stron. Instalacja otworów rewizyjnych Przy wykonywaniu otworów rewizyjnych o wymiarach 400x400 mm lub 400 x 600 mm w panelach o rozmiarach 1200 x 600 lub 1250 x 625, część środkowa stelaża musi być cofnięta o 500 mm, tak, aby możliwy był dostęp do wnęki sufitowej. W tej sytuacji należy zamontować dodatkowe wieszaki na przyciętych końcach stelaża. 5

6 Montaż sufitu F 30 przy użyciu paneli Heradesign fine lub Heradesign micro Grubość 25 lub 35 mm, przykręcone do stelaża CD Certyfikat: ABP 3413/9499-MPA BS Instytut testujący: ibmb Braunschweig Montaż sufitu EI 30 przy zastosowaniu paneli Heradesign fine A/2 Grubość 25 mm, przykręcone do stelaża CD Certyfikat: MA 39 - VFA Rys. szczegółowy A2 Montaż paneli przy pomocy kątownika E Rys. szczegółowy A4 1. Heradesign fine/a2, 25 mm 2. Stelaż CD 60/27/ Wełna mineralna Heralan DP-5, grubość 40 mm, alt. 2 x 30 mm 4. Wkręty Heradesign 4.5 x 50 mm 5. Stelaż nośny 6. Złączka typu E 7. Wieszak noniuszowy Montaż sufitu EI 30 przy zastosowaniu paneli Heradesign superfine Grubość 25 mm, przykręcone do stelaża CD Część łącząca sufit ze ścianą wykończona frezem z płyt gipsowo-kartonowych Certyfikat: MA 39 - VFA Rys. szczegółowy A3 1. panel Heradesign, 25 lub 35 mm 2. śruba do paneli gipsowo-kartonowych 5x40 mm, rozstaw 290 mm, stały kąt pochylenia 3. kątownik 24 x 24 mm, ew. złączka typu E 4. wełna mineralna Heralan DP 5, grubość 80 mm lub 2 x 40 mm 5. wieszaki ze śrubami napinającymi lub wieszaki noniuszowe Rys. szczegółowy s A5, A6 1. Panel Heradesign superfine, 25 mm 2. Panel Knauf GKF- A2, 15 mm 3. Stelaż główny CD 60/27/06 4. Wełna mineralna Heralan DP-5, grubość 30 mm, 2-warstwowa 5. Wkręty Heradesign 4.5x50 mm 6. Wkręty Knauf TN 3.5x35 mm, rozstaw max 170 mm 7. Profil nośny 8. Złączka typu E 9. Wieszak noniuszowy 6

7 Informacje dot. Montażu Dalsze informacje dotyczące wymogów związanych z montażem elementów sufitowych znajdują się w opisie norm DIN T.1 Lekkie okładziny sufitowe i sufity podwieszane, bądź też w opisie normy DIN-EN Sufity podwieszane wymogi i rodzaje testowania Zamontować złączkę ścienną typu E na ścianach okalających (umieszczając je za pomocą kołków co ok. 500 mm). Wcisnąć stelaż nośny CD na złączki ścienne oraz przymocować je do złożonych uprzednio wieszaków. Przecięcia się elementów należy rozłożyć symetrycznie. Zakładanie paneli należy rozpocząć od środka pomieszczenia. Należy rozłożyć i wyrównać panele wzdłużnie na stelażu, w poprzek w stosunku do przebiegu elementów stelaża, oraz przymocować je nierdzewnymi śrubami do płyt gipsowokartonowych (średnica główki 9 mm) do elementów nośnych stelaża. Na każdą szerokość płyty należy zastosować 2 śruby (DIN 7997). W przypadku paneli o grubości 15 mm oraz dla zabudowy w miejscach narażonych na uderzenie piłki należy użyć 3 wkręty na płytę. Punkty styku: W miejscu styku 4 paneli wymagana jest duża dokładność podczas instalacji. W przypadku wersji F 30 należy, zgodnie z normami DIN, wkręcać śruby pod kątem 10 stopni lub też użyć podkładek. Należy stosować wyłącznie zatwierdzone elementy oraz systemy zawieszeń. Wkręty Heradesign Nierdzewne, uniwersalne wkręty do montowania akustycznych paneli Heradesign na stelażach drewnianych i metalowych, częściowo nagwintowane, nacięcie na główce typu Torx T20. Wymagania: w zależności od szerokości oraz odległości od środka panelu, należy stosować 2 wkręty, w przypadku systemów odpornych na uderzenia piłki 3 wkręty. Minimalny rozstaw: 600 lub 300 mm 625 lub 312 mm Uwaga: Nie należy stosować na basenach w halach oraz na zewnątrz budynków. Panele Kwadratowe: należy przestrzegać wskazówek znajdujących się na tylnej części panelu. 7

8 Wkręty Heradesign: Można stosować wkręty do drewna lub też do płyt gipsowych ze specjalną końcówką, częściowo nagwintowane drobnym gwintem lub też z wyfrezowanymi nacięciami pod główką, ze średnicą główki 9 mm. Rodzaj wymaganej ochrony antykorozyjnej zależy od warunków panujących w danym pomieszczeni u. Po wkręceniu główka śruby powinna być w jednej płaszczyźnie z płytą a następnie pokryta zalecaną przez producenta farbą. Podczas instalowania paneli akustycznych, folię lub wełnę mineralną należy zakładać w pojedynczych elementach. Miejsca styku folii powinny zostać zamaskowane. Folia polietylenowa o grubości do 15 μm nie paneli i jest zalecana jako ochrona dla warstwy wełny mineralnej. Panele uszkodzone, zabrudzone i w innych odcieniach nie powinny być zakładane. Wymiary (mm) Dla panelu Ilość sztuk Długość Ø o grubośc i (mm) w pudeł ku Ochrona antykorozyjna: aby zastosować wkręty o odpowiednim stopniu odporności na korozję na basenach, w garażach podziemnych, w osłoniętych miejscach na zewnątrz budynków oraz w innych sytuacjach wymagających szczególnej ochrony, należy skontaktować się z producentem lub dystrybutorem. Grubość panelu (mm) Wymiary wkrętu, wkręty Heradesign (mm) 4.5/30 4.5/50 4.5/ Wymiary wkrętu zgodne z normą DIN 7997, ONORM M5027 (mm) 4.5/35 4.5/45 4.5/60 L 140 L 140 8

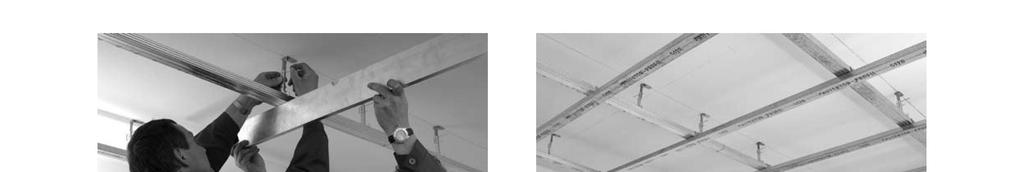

9 Zdjęcia podczas montażu: 2. Rozmieszczanie punktów połączeń stelaża CD, dodatkowy 1. Rozmieszczanie siatki stelaża wieszak na każdy punkt styku 3. Poziomowanie stelaża CD za pomocą poziomicy tradycyjnej 4. Ukończony stelaż sufitowy lub laserowej 5. Instalowanie paneli przy użyciu podpórek. Podczas skręcania skręcania 6. Wyrównanie rzędu paneli zgodnie z rozmieszczonym należy panel docisnąć dłonią.pomiędzy dłonią.pomiędzy panelem a stelażem nie stelażem. Miejsce styku paneli musi znajdować się w należy zostawiać żadnych przerw. Pracę Pracę z panelami należy środkowej części stelaża. Nie wolno zostawiać wykonywać czystymi rękoma oraz czystymi narzędziami. niezabezpieczonych miejsc styku paneli. 7. Umieszczanie poszczególnych paneli absorpcyjnych Heralan 8.J 8.Jako alternatywę można założyć folię PE jako ochronę odbywa się wraz z instalacją paneli Heradesign. Panele, które przed skraplaniem się wody czy też parą. Na stykach folię nie mieszczą pomiędzy elementami stelaża powinny być należy przykleić. przykleić przycięte przycięte na wymiar 9
