Illustra 600M/610M Mini-kamera obrotowa do wnętrz Instrukcja instalacji i obsługi

Transkrypt

1 Illustra 600M/610M Mini-kamera obrotowa do wnętrz Instrukcja instalacji i obsługi C0

2

3 Uwaga Informacje zawarte w niniejszej instrukcji były aktualne w dniu publikacji. Producent zastrzega prawo do wprowadzania zmian i ulepszeń produktów. W związku z powyższym wszelkie specyfikacje mogą podlegać zmianom bez powiadomienia. Prawa autorskie Na mocy praw autorskich niniejszej instrukcji nie wolno powielać, kopiować, reprodukować, tłumaczyć ani przetwarzać na elektronicznych lub innych odczytywalnych nośnikach, w całości lub części, bez uprzedniej pisemnej zgody firmy Security Products Tyco Security Products. Wszelkie prawa zastrzeżone. American Dynamics 6600 Congress Avenue Boca Raton, FL U.S.A. Obsługa klienta Dziękujemy za wybór produktów firmy American Dynamics. Usługi posprzedażne są świadczone za pośrednictwem rozległej sieci przedstawicieli na całym świecie. W celu uzyskania serwisu lub dostępu do usług posprzedażnych prosimy o kontakt z przedstawicielem, u którego zakupiony został niniejszy produkt. Nasi przedstawiciele udzielają wysokiej jakości obsługi klienta oraz usług posprzedażnych. Przedstawiciele powinni kontaktować się z firmą American Dynamics pod telefonem (800) lub (561) lub za pośrednictwem strony internetowej Znaki towarowe Znaki towarowe, logotypy i znaki usługowe zawarte w niniejszym dokumencie są zarejestrowane w Stanach Zjednoczonych [lub w innych krajach]. Wszelkie nadużycia w stosowaniu znaków towarowych są surowo zabronione. Firma Tyco International Ltd. będzie zaparcie i w pełni egzekwować swoje prawa do własności intelektualnej. Jeśli zajdzie taka potrzeba będą one egzekwowane na drodze sądowej. Wszelkie znaki towarowe nienależące do firmy Tyco International Ltd. są własnością innych podmiotów. Są one stosowane za zgodą tych podmiotów lub na mocy obowiązujących przepisów. Oferowane produkty oraz ich specyfikacje podlegają zmianom bez uprzedniego powiadomienia. Rzeczywiste produkty mogą różnić się od produktów na zdjęciach. Nie wszystkie produkty są wyposażone w pełen zakres funkcji. Dostępność jest zróżnicowana w zależności od regionu; proszę skontaktować się z lokalnym przedstawicielem handlowym. i

4 Informacja o użytkowaniu Niniejszy podręcznik przeznaczony jest dla administratorów oraz użytkowników kamery sieciowej. Przed skorzystaniem ze sprzętu proszę się z nim dokładnie zapoznać. Przed rozpoczęciem korzystania z kamery należy zastosować się do wszystkich wymogów. Nie ponosimy odpowiedzialności za żadne błędy techniczne ani typograficzne. Zastrzegamy sobie prawo do zmiany produktu oraz podręczników bez powiadomienia. Dokument zachować do późniejszego użytku. Kamera przeznaczona jest wyłącznie do użytku wewnątrz budynków. Kamera powinna wykorzystywać źródło zasilania PoE zgodne z wymogami LPS. Kamerę należy zainstalować na trwałej powierzchni montażowej. Kamerę i inne akcesoria utrzymywać suche. Nie ponosimy żadnej odpowiedzialności za uszkodzenia wskutek niewłaściwego użytkowania. RYZYKO WYBUCHU, JEŚLI BATERIA ZOSTANIE WYMIENIONA NA NIEWŁAŚCIWEGO TYPU BATERIĘ. UTYLIZOWAĆ ZUŻYTE BATERIE ZGODNIE Z INSTRUKCJAMI. Informacja FCC Sprzęt został przetestowany i stwierdzono jego zgodności z ograniczeniami dla urządzeń cyfrowych Klasy A, zgodnie z częścią 15 Przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami podczas działania sprzętu w środowisku przemysłowym. Sprzęt generuje, wykorzystuje i może promieniować energię fal i, jeśli nie został zainstalowany i nie jest używany zgodnie z instrukcją obsługi, może powodować szkodliwe zakłócenia komunikacji radiowej. Działanie sprzętu w obszarze mieszkalnym może powodować szkodliwe zakłócenia, do usunięcia których na własny koszt zobowiązany jest użytkownik. Urządzenie spełnia wymogi części 15 Przepisów FCC. Eksploatacja podlega następującym dwóm warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń, oraz (2) urządzenie musi przyjąć każde otrzymane zakłócenie, nawet takie, które może spowodować jego niepożądane działanie. Modyfikacje, które nie zostały w wyraźny sposób zatwierdzone przez firmę American Dynamics, mogą pozbawić użytkownika prawa do obsługi sprzętu. Oświadczenie ICES CAN ICES-3(A) / NMB-3(A) Oświadczenie CE Niniejszy produkt jest produktem Klasy A. W lokalnym środowisku produkt może powodować zakłócenia komunikacji radiowej, w którym to przypadku może zaistnieć konieczność podjęcia przez użytkownika odpowiednich kroków. Środki ostrożności ESD: Produkt, przy pokrywie zdjętej na czas instalacji i regulacji, jest wrażliwy na wyładowanie elektrostatyczne. Instalator powinien podjąć odpowiednie kroki kontrolne ESD, np. zastosować opaskę uziemiającą ESD podłączoną do obudowy kamery. Uwaga dla instalatora: Sieci POE podłączonych do koderów IP nie należy przekierowywać do lokalizacji zewnętrznej lub znajdującej się poza zakładem. ii Instrukcja instalacji i obsługi

5 Spis treści 1. Cechy produktu... 1 Cechy... 1 Wymiary Elementy sterujące/złącza... 2 Specyfikacje Instalacja kamery... 6 Zawartość opakowania... 6 Montaż kamery... 6 Ustawianie położenia obiektywu Podłączenie sieciowe i konfiguracja... 8 Typy połączenia sieciowego... 8 Dostęp do kamery po raz pierwszy... 9 Korzystanie z narzędzia IllustraConnect lub AdminTool do zarządzania kamerami Konfiguracja strony Na żywo Instalacja ActiveX (AxUMF.cab) Logowanie Menu strony Na żywo Konfiguracja Magazynowania i Nagrywania Ustawienia urządzenia magazynowania Nagrywanie Wyszukaj i pobierz plik Ustawienia Konfiguracja podstawowa Wideo Konfiguracja zdarzeń Konfiguracja sieci Konserwacja Informacje Załącznik A: Ustawienia fabryczne Ustawienia pamięci Ustawienia wideo Ustawienia zdarzenia iii

6 Ustawienia sieci Ustawienia konfiguracji Załącznik B: Korzystanie z odtwarzacza VLC do przeglądania przesyłania strumieniowego RTSP iv Instrukcja instalacji i obsługi

7 1. Cechy produktu 1. Cechy produktu Podręcznik instalacji i obsługi obejmuje następujące kody produktów: ADCi600-M111 ADCi610-M111 Cechy Wykrywanie ruchu Wysoka jakość kompresji podczas przesyłania strumieniowego w czasie rzeczywistym Najwyższa jakość obrazu dzięki pełnej szybkości klatek przy maksymalnej rozdzielczości 1280 x 720 (seria 600) / 1920 x 1080 (seria 610) Obsługa jednoczesnego przesyłania strumieniowego zakodowanego sygnału H.264 oraz MJPEG Cyfrowy szeroki zakres dynamiczny (DWDR) Kompensacja podświetlenia Cyfrowa wolna przesłona Dynamiczna cyfrowa redukcja szumów 2D Obsługa OSD Wandaloodporność (IK10) Nagrywanie zdarzeń lub ciągłe na karcie microsd lub FTP (karta microsd nie jest w zestawie) Wyłącznie PoE Zgodność z ONVIF (profil S) Wymiary Nazwa jednostki: mm 1

8 2. Elementy sterujące/złącza 2. Elementy sterujące/złącza Uwaga Przedstawione modele oraz ich wygląd mogą ulec zmianie bez wcześniejszego powiadomienia. Złącze LAN: Jest to złącze LAN RJ45 przeznaczone dla 10/100 Base-T Ethernet. Urządzenie zasilane jest wyłącznie za pośrednictwem PoE, należy pamiętać o użyciu przełącznika lub zasilacza PoE. Przycisk resetowania: Przycisk ten można zastosować do zrestartowania urządzenia lub przywrócenia Ustawień fabrycznych. Przycisk resetowania znajduje się na PCB. Gniazdo karty microsd: Do zewnętrznego magazynowania istnieje gniazdo karty pamięci microsd. Pojemność pamięci: do 64 GB. Specyfikacje Lista modeli ADCi600-M111 ADCi610-M111 Kamera Czujnik obrazu Maks. rozdzielczość 720 p (1280 x 720) 1080 p (1920 x 1080) Rozmiar piksela 3 x 3 µm Typ Aktywny obszar obrazu CMOS H x V µm H x V µm Obiektyw Typ Wbudowany obiektyw Długość ogniskowej 2,83 mm 2,8 mm Nr F F2,0 PRZYSŁONA Stała 2 Instrukcja instalacji i obsługi

9 2. Elementy sterujące/złącza Format 1/4 1/2,7 Przepuszczalność Przezroczysta kopuła: 90% Przezroczysta kopuła: 90% Kąt widzenia Poziomo 84,6 123,2 Pionowo 44,7 81,5 Elektroniczny czas migawki Min. oświetlenie 1/2~1/5000 sekund Kolor : 0,3 Lux (30IRE) C/B: 0,04 Lux (DSS ON, 30IRE) KODEK Kompresja wideo Wartość wyjściowa H.264, Wysoki profil (MPEG-4 Part 10/ AVC), MJPEG (Ruch JPEG) Przesyłanie strumieniowe wideo Podwójny potok, konfigurowalne potoki w H.264, MJPEGH.264: Kontrolowana szybkość klatek, szerokość pasma (VBR/CBR), GOP MJPEG: Kontrolowana prędkość klatek, jakość JPEG Rozdzielczość 1280 x 720 (720 p) 800 x x 360 (nhd) 480 x x x 1080 (1080 p) 1280 x 720 (720 p) 800 x x 360 (nhd) 480 x x 180 Maks. szybkość klatek H.264: Maks. 30fps we wszystkich rozdzielczościach MJPEG: Maks. 30 fps we wszystkich rozdzielczościach Funkcje specjalne Ustawienia obrazu Kontrola orientacji Dynamiczna cyfrowa redukcja szumów 2D (DNR) Inteligentna kontrola przepływności Regulacja ekspozycji Balans bieli Kompensacja podświetlenia Szeroki zakres dynamiczny (Cyfrowy WDR) Konfigurowalna jasność, kontrast, nasycenie, ostrość Funkcja Flip & Mirror Obsługiwana (1 ~ 15) Obsługiwana (tryb In VBR) +1,0, +0,6, +0,3, 0, -0,3, -0,6, -1,0 EV ATW1 / ATW2 / Wciskany / Ręczny Wł. (5 stref) / Wył. Wł./Wył. 3

10 2. Elementy sterujące/złącza Kontrola redukcji migotania DSS (Spowolnienie migawki, ang. sens-up) Miękki Dzień i noc OSD Maska prywatności Normalna, 50,Hz, 60,Hz 2X ~ 16X, wył. Automatycznie/Dzień/Noc: (regulowane progi) Znacznik godziny oraz nakładka podpisu 4 konfigurowalne regiony (konfigurować wyłącznie za pomocą IE) Sieć Standard Ethernet Protokół Zabezpieczenia 10 / 100 / Base-T QoS Layer 3 DiffServ, TCP/IP, UDP/IP, HTTP, RTSP, RTCP, RTP/UDP, RTP/TCP, mdns, UPnP, SMTP, DHCP, DNS, DynDNS, NTP, SNMPv1/v2c/v3(MIB-II), IGMP, ICMP, SSL Dostęp wielopoziomowy chroniony hasłem Integracja Interfejs programowania aplikacji Źródła zdarzeń Akcje zdarzenia Przesyłanie strumieniowe metadanych zdarzenia (RTSP/RTP) Zestaw programisty oprogramowania (SDK) IAPI3 Zgodność z ONVIF Wykrywanie ruchu wideo, zmiana ustawień sieciowych, zmiana konfiguracji Ładowanie pliku: , FTP Powiadomienie , FTP, HTTP, TCP Zapis: magazynowanie na karcie SD, FTP Wykrywanie ruchu wideo (MD) Cechy mechaniczne Materiał Ciężar PC (poliwęglan) 280 g (0,62 funta) Wymiary 5,5 x 10,5 x 10,5 cm (2,17" x 4,13" x 4,13") Środowisko Wilgotność robocza Wilgotność do 85 % wilgotności względnej (niekondensującej) Temperatura robocza 0 C ~ 45 C (32 F ~ 113 F) 0 C ~ 40 C (32 F ~ 104 F) Temperatura przechowywania -40 C ~ 60 C (-40 F ~ 140 F) 4 Instrukcja instalacji i obsługi

11 2. Elementy sterujące/złącza Zasilanie Źródło zasilania/zużycie PoE IEEE 802.3af Klasa 2 / 7W Interfejs Funkcja Edge Storage 1x mircosd/gniazdo karty pamięci microsdhc (karta nie jest w zestawie) pojemność 64 GB Zgodność z normami Bezpieczeństwo L IEC CSA 22.2 No EN Emisja Odporność na zakłócenia Środowisko FCC Część 15 Klasa A EN55022 klasa A AS/NZS CISPR 22 Klasa A ICES-003/NMB-003 Klasa A EN EN55024 EN IEC RoHS/WEEE 5

12 3. Instalacja kamery 3. Instalacja kamery Zawartość opakowania Opakowanie zawiera główną kamerę, śruby, kotwy oraz klucz sześciokątny. Ostrożnie rozpakować i obchodzić się ze sprzętem. Kamera x 1 Śruby mocujące z plastikowymi kotwami x 4 Skrócona instrukcja instalacji i płyta CD x 1 T10 Klucz bezpieczeństwa L sześciokątny x 1 Biała zatyczka x 4 Papierowy wzornik montażu x 1 Montaż kamery 1. Umieścić (papierowy) wzornik instalacji znajdujący się w opakowaniu na żądanej powierzchni instalacji. 2. Wywiercić dwa otwory we właściwym miejscu określonym na podstawie wzornika i umieścić w nich kotwy. 3. Umieścić korpus kamery oraz dopasować dwa otwory do dwóch kotew. 4. Przymocować kamerę za pomocą śrub. 5. Podłączyć wszystkie wymagane kable do kamery. 6. Wyregulować położenie obiektywu. Szczegółowe informacje na ten temat znajdują się w rozdziale Ustawianie położenia obiektywu. 7. Umieścić pokrywę kopułową na głównym korpusie kamery. Pokrywa wyposażona została w trzy otwory wyrównawcze, odpowiadające otworom na korpusie kamery. Umieścić nakrętki w otworach śrub. 8. Po prawidłowym wyrównaniu umieścić śruby w otworach korpusu i dokręcić je. 6 Instrukcja instalacji i obsługi

13 3. Instalacja kamery PRZESTROGA Aby zapobiec uszkodzeniu produktu kamerę umieścić na stabilnej i niedrgającej powierzchni. W przypadku niewystarczającej stabilności skonsultować się z personelem ds. bezpieczeństwa w sprawie wzmocnień, a następnie kontynuować instalację. Ustawianie położenia obiektywu Poniższe instrukcje określają sposób ustawienia położenia obiektywu oraz ręcznej regulacji powiększenia i ostrości. A. Przechylić obiektyw za pomocą poziomej platformy B. Obniżyć obiektyw za pomocą wzmocnionego dolnego korpusu C. Obrócić obiektyw za pomocą górnej osłony obudowy obiektywu 7

14 4. Podłączenie sieciowe i konfiguracja 4. Podłączenie sieciowe i konfiguracja Typy połączenia sieciowego Istnieje wiele różnych sposobów podłączenia kamery do sieci w zależności od wymogów aplikacyjnych. Ustawienia sieciowe kamery zawsze ustawiać zgodnie z konfiguracją sieci. Diagramy poniżej przedstawiają niektóre typowe aplikacje wraz z wytycznymi dotyczącymi ustawień sieciowych. W celu uzyskania szczegółowych informacji nt. ustawień sieciowych zawsze należy skonsultować się z administratorem sieci lub ISP. Typ 1: Bezpośrednie podłączenie do komputera Kamerę podłączyć bezpośrednio do komputera za pomocą standardowego kabla Ethernet z zasilaczem PoE, ponieważ kamera zasilana jest wyłącznie z PoE. Zasilacz PoE Zasilanie 12 VDC Aby uzyskać dostęp do kamery, komputer musi być w tej samej sieci co kamera. Domyślny adres IP kamery jest statyczny (np ). Skonfigurować adres IP komputera jako X (gdzie X to liczba pomiędzy 2 a 254, z wyłączeniem 168) oraz maskę podsieci jako Wówczas komputer powinien mieć dostęp do kamery. Typ 2: Podłączanie kamery (kamer) do lokalnej sieci komputerowej (LAN) Aby dodać kamerę (kamery) do istniejącej sieci LAN, podłączyć kamerę (kamery) do koncentratora sieciowego lub przełącznika do sieci. Jeśli koncentrator sieciowy nie jest zasilany PoE, niezbędne jest umieszczenie zasilacza PoE pomiędzy koncentratorem sieciowym/przełącznikiem a kamerą. Kamerze przydzielić adres IP zgodnie z własną polityką przydzielania IP w sieci. Adres IP można określić ręcznie lub przydzielić automatycznie za pomocą serwera DHCP, jeśli ten dostępny jest w sieci. Wówczas istnieje możliwość monitorowania i zarządzania kamerą za pomocą przeglądarki sieciowej z poziomu lokalnego komputera. Typ 3: Zdalne podłączenie przez Internet Jeśli sieć, w której znajduje się kamera, jest podłączona do Internetu, można również uzyskać zdalny dostęp do kamery za pośrednictwem Internetu. 8 Instrukcja instalacji i obsługi

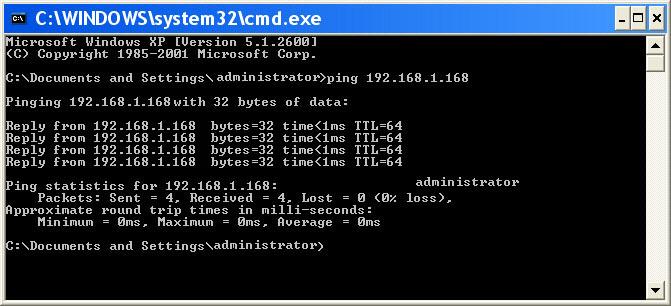

15 4. Podłączenie sieciowe i konfiguracja Zazwyczaj router szerokopasmowy posiada wbudowaną funkcjonalność DHCP przydzielającą lokalny adres IP do kamery. Alternatywnie kamerze można przypisać stały adres IP, aby zapobiec jego częstym zmianom. Aby uzyskać dostęp do kamery z poziomu lokalnego komputera, wystarczy wykorzystać lokalny adres IP kamery. Chcąc włączyć zdalny dostęp należy skonfigurować router/zaporę pod kątem przekazywania przychodzącego zapytania do stałego, lokalnego adresu IP kamery. W ten sposób kiedy zewnętrzny host przesyła zapytanie o dostęp do kamery, dotrze ono najpierw do zewnętrznego adresu IP routera, a następnie zostanie przekazane do lokalnego adresu IP kamery. Przekazywanie portu opiera się na usłudze, które ma być świadczona. Na przykład: przekazać port HTTP, aby włączyć zdalny dostęp do kamery przez Internet lub port RTSP, aby włączyć dostęp do potoków audio/wideo z kamery. Dostęp do kamery po raz pierwszy Kamera wyposażona jest w funkcjonalność ustawienia w oparciu o sieć www, umożliwiając przeglądanie wideo z kamery oraz jej konfigurację pod kątem optymalnego wykorzystania we własnym środowisku. Aby uzyskać dostęp do funkcjonalności sterowania w oparciu o sieć www niezbędny jest komputer spełniający następujące wymagania: System operacyjny: Windows Vista, Windows 7, Windows 8, Mac OS Przeglądarka: Internet Explorer Version 8.0 lub nowsza, Chrome, Safari Jednostka centralna: Intel Core 2 duo P8400 lub wyższa VGA: obsługa DirectX 3D Pamięć RAM: DDR3 4 GB lub więcej W celu podłączenia komputera do sieci wykonać następujące kroki: Krok 1: Ustanowić połączenie W przypadku pierwszego ustawienia podłączyć jeden koniec kabla Ethernet do złącza RJ45 kamery, a drugi do portu LAN w komputerze. Krok 2: Skonfigurować adres IP komputera Domyślny adres IP kamery to Skonfigurować adres IP komputera jako X (gdzie X to liczba pomiędzy 2 a 254, z wyłączeniem 168) oraz maskę podsieci jako Wówczas komputer powinien mieć dostęp do kamery. Krok 3 Sprawdzić połączenie pomiędzy komputerem a IP kamery 1. Uruchomić wiersz poleceń klikając menu Start, Programy, Akcesoria a następnie Wiersz poleceń. 2. W oknie wiersza poleceń wpisać ping x.x.x.x, gdzie x.x.x.x to adres IP kamery. 3. Jeśli pojawi się komunikat Odpowiedź z, oznacza to nawiązanie połączenia. 9

16 4. Podłączenie sieciowe i konfiguracja Krok 4: Dostęp do kamery z poziomu przeglądarki IE Otworzyć przeglądarkę IE i wpisać adres IP kamery w polu adresu. Gdy użytkownik kliknie pozycję Ustawienia lub inny element menu, wyświetli się komunikat z prośbą o podanie danych uwierzytelniających; zrzut ekranu będzie inny w przypadku IE: Kiedy pojawi się prośba o login, wpisać nazwę użytkownika oraz hasło. (Domyślnie: admin, admin). Należy pamiętać, że w przypadku hasła ważna jest wielkość znaków. 10 Instrukcja instalacji i obsługi

17 4. Podłączenie sieciowe i konfiguracja Korzystanie z narzędzia IllustraConnect lub AdminTool do zarządzania kamerami Oprócz wykorzystywania przeglądarki IE do uzyskania dostępu do kamery można alternatywnie skorzystać z dołączonego narzędzia IllustraConnect (poprzez ONVIF). IllustraConnect to narzędzie przeznaczone do zarządzania kamerami sieciowymi w sieci LAN. Może ono: pomóc w znalezieniu wielu kamer sieciowych ustawić adresy IP wyświetlać stan połączenia zarządzać aktualizacjami oprogramowania sprzętowego. 11

18 5. Konfiguracja strony Na żywo 5. Konfiguracja strony Na żywo W przypadku uzyskiwania dostępu za pośrednictwem przeglądarki internetowej w oknie pojawi się obraz urządzenia. Aby powrócić do strony Na żywo ze strony Magazynowanie lub Ustawienia, kliknąć Na żywo w górnym lewym rogu strony sieciowej. Instalacja ActiveX (AxUMF.cab) Po ustanowieniu połączeń sieciowych i zasilania przejść do przeglądarki sieciowej, aby wyświetlić przesyłanie strumieniowe na żywo podłączonego urządzenia. Instalacja ActiveX jest niezbędna do wyświetlenia strony na żywo oraz uzyskania dostępu do pełnego sterowania w Microsoft Internet Explorer. Aby uzyskać pełną kontrolę nad urządzeniem za pośrednictwem przeglądarki internetowej, niezbędna jest instalacja sterownika ActiveX. Wykonać następujące kroki w celu instalacji ActiveX. Wyłączyć blokadę wyskakujących okienek lub uruchomić informację Dodatki w przeglądarce, aby zainstalować ActiveX oraz plik instalacyjny. 1. Kliknąć komunikat ostrzeżenia instalacji na stronie przeglądania jak pokazano poniżej. Ujęcie JPEG pojawia się co 1 s, zanim AxUMF.cab zostanie zainstalowany. 2. Kliknij przycisk Instaluj w oknie komunikatu ostrzeżenia. Jeśli po instalacji strona nie odpowiada, odświeżyć ją. Sensormatic electronics, LLC 12 Instrukcja instalacji i obsługi

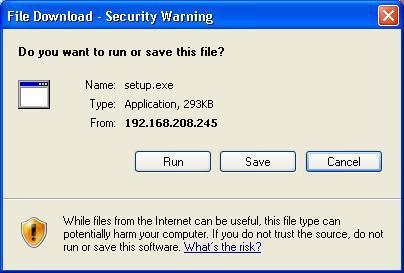

19 5. Konfiguracja strony Na żywo 3. Zainstalować plik setup.exe, klikając łącze wyświetlone na głównej stronie. Ujęcie JPEG pojawia się co 1 s, zanim setup.exe zostanie zainstalowany. 4. Aby zakończyć instalację, postępować zgodnie z instrukcjami w oknie dialogowym. 5. Odświeżyć stronę i sprawdzić, czy obraz na żywo wyświetla się pomyślnie. Logowanie Aby uzyskać dostęp do urządzenia z poziomu przeglądarki internetowej: 1. Wpisać admin w nazwie użytkownika oraz haśle w wyskakującym oknie. 2. Kliknąć przycisk OK, aby uzyskać dostęp do strony głównej. 13

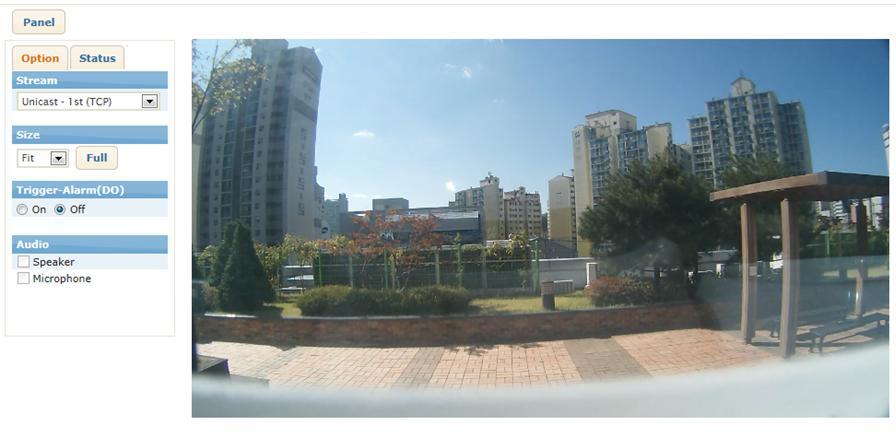

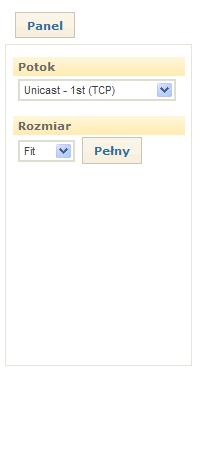

20 5. Konfiguracja strony Na żywo Menu strony Na żywo Panel: Kliknięcie przycisku Panel umożliwia użytkownikom ukrywanie/wyświetlanie zakładki menu. Strumień: Pole wyświetla dostępne potoki kamery, aby użytkownicy mogli wybrać żądany kanał potoku. Rozmiar: Użytkownicy mogą wybrać rozmiar obrazu wyświetlanego na stronie internetowej. Dostosuj: Rozmiar obrazu jest zmniejszany/powiększany, aby dostosować się do bieżącego okna strony internetowej. 25 %: Rozmiar obrazu zmniejszany jest do jednej czwartej oryginalnej rozdzielczości. 50 %: Rozmiar obrazu zmniejszany jest do połowy oryginalnej rozdzielczości. 75 %: Rozmiar obrazu zmniejszany jest o jedną czwartą oryginalnej rozdzielczości. 100 %: Rozmiar obrazu wyświetlany jest w oryginalnej rozdzielczości. 150 %: Rozmiar obrazu powiększany jest o połowę w stosunku do oryginalnej rozdzielczości. Pełny: Obraz wyświetlany jest w trybie pełnego ekranu. Jeśli obraz na żywo nie wyświetla się: 14 Instrukcja instalacji i obsługi

21 5. Konfiguracja strony Na żywo 1. Sprawdzić, czy kamera jest prawidłowo zasilana i podłączona. 2. Korzystając z przeglądarki Internet Explorer, sprawdzić, czy zainstalowano sterownik ActiveX. W przypadku innych przeglądarek internetowych obraz na żywo wyświetlany jest za pośrednictwem QuickTime Player. Uwaga Jeśli wyłączono Direct3D Acceleration, strona wyświetlania może być niewidoczna. Jeśli zamiast wideo pojawi się niebieski ekran, wpisać dxdiag w Start > Uruchom w komputerze i sprawdzić funkcje DirectX. 15

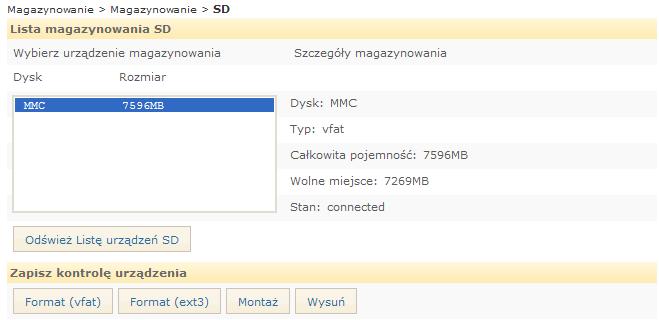

22 6. Konfiguracja Magazynowania i Nagrywania 6. Konfiguracja Magazynowania i Nagrywania Z poziomu strony Magazynowanie, użytkownicy mogą skonfigurować cel magazynowania oraz ustawienia nagrywania. Ustawienia urządzenia magazynowania Magazynowanie SD Aby wyszukać zamontowane urządzenie magazynowania SD i sprawdzić informacje o urządzeniu, kliknąć Magazynowanie > Magazynowanie > SD. Lista urządzeń: Zamontowane urządzenia zostaną wyświetlone po kliknięciu przycisku Odśwież lub F5. Informacje o urządzeniu: Wyświetlone zostaną szczegółowe informacje o wybranym urządzeniu magazynowania: Informacje obejmują nazwę urządzenia, typ, całkowitą pojemność, wolne miejsce oraz status urządzenia. Zapisz kontrolę urządzenia: Kontrola umożliwia użytkownikom formatowanie, montowanie lub wysuwanie urządzenia magazynowania na liście urządzeń. Aby rozpocząć nagrywanie, urządzenie musi mieć stan podłączone. Jeśli podłączone urządzenie nie pojawia się, spróbować je ponownie uruchomić i ponownie sprawdzić stan. Uwaga Zaleca się korzystanie z systemu plików Ex3 z uwagi na wyższe bezpieczeństwo danych w razie przypadkowego wysunięcia karty lub utraty zasilania. Do nagrywania filmów w wysokiej rozdzielczości zaleca się stosowanie kart SD klasy 4 lub wyższej. 16 Instrukcja instalacji i obsługi

23 6. Konfiguracja Magazynowania i Nagrywania FTP Aby wskazać serwer FTP, na który nagrywane ma być wideo i audio, kliknąć Magazynowanie > Magazynowanie > FTP. Nazwa: Określić nazwę serwera FTP. Adres IP: Wprowadzić adres serwera FTP. Port: Wprowadzić numer portu komunikacji serwera. Ustawienie domyślne to 21. Katalog docelowy: Wprowadzić katalog do magazynowania danych, np. /test Konto: Wprowadzić nazwę użytkownika do logowania na serwerze FTP. Hasło: Wprowadzić hasło do logowania na serwerze FTP. Format nazwy pliku: Wprowadzić odpowiednią nazwę, która będzie wykorzystywana jako zapisany plik. Dla lepszego rozpoznawania zduplikowanych plików, końcówka każdej nazwy zapisanego pliku zawiera, domyślnie, numer seryjny urządzenia wgrywającego plik, datę/czas oraz informacje o indeksie. Uwaga Data i czas w nazwie zapisanego pliku oparte są na czasie UTC. 17

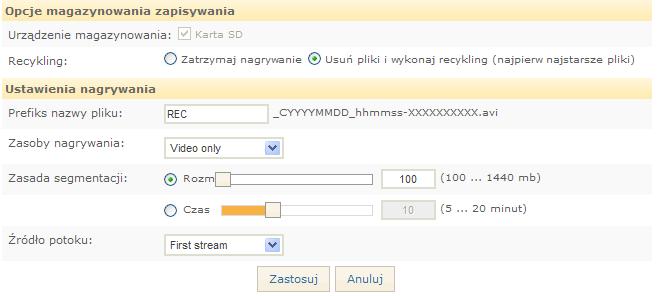

24 6. Konfiguracja Magazynowania i Nagrywania Nagrywanie Format pliku nagrywania Ciągły: Nagrywa potok wideo w standardowym formacie AVI format kontenera multimedialnego. Zdarzenie: Kamery posiadają własny format pliku nagrywania, który można wykorzystać do nagrywania zdarzeń. Brak: Wyłącza nagrywanie. Nagrywanie ciągłe Aby skonfigurować nagrywanie ciągłe kliknąć Magazynowanie > Nagrywanie > Konfiguracja, a następnie wybrać Ciągły jako Format nagrywania. Na tej stronie użytkownicy mogą skonfigurować opcje magazynowania zapisywania i warunki nagrywania oraz wykonać natychmiastowe nagrywanie. Opcje magazynowania zapisywania Urządzenie magazynowania: Domyślnie stosowana jest karta pamięci SD. Opcje recyklingu: Użytkownicy mogą wybrać jedną z opcji, kiedy magazynowanie jest pełne. Zatrzymaj nagrywanie: Zatrzymuje nagrywanie i zapisuje nagrane dane. Usuń pliki i wykonaj recykling (najpierw najstarsze pliki): Zastępuje najstarsze pliki najnowszymi (na podstawie dat). Ustawienia nagrywania Prefiks nazwy pliku: Wprowadzić odpowiednią nazwę, która będzie wykorzystywana jako zapisany plik. Dla lepszego rozpoznawania zduplikowanych plików, końcówka każdej nazwy zapisanego pliku zawiera, domyślnie, informację o dacie i czasie. 18 Instrukcja instalacji i obsługi

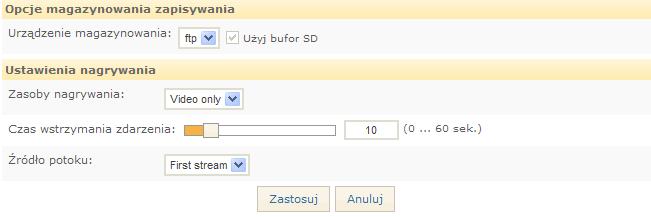

25 6. Konfiguracja Magazynowania i Nagrywania Zasoby nagrywania: Dokonać wyboru pomiędzy Tylko wideo a Audio+Wideo. Zasada segmentacji: (na podstawie) Rozmiaru: Zakres rozmiaru pliku od 1 do 1440 megabajtów. (na podstawie) Czasu: Zakres długości nagrywania od 1 do 20 minut. Źródło potoku: Użytkownicy mogą wybrać główne źródło nagrywania z pierwszego lub drugiego potoku. W przypadku wyboru pojedynczego potoku, opcja drugiego potoku jest niedostępna. Natychmiastowe nagrywanie W przypadku kliknięcia przycisku Rozpocznij, nagrywanie rozpocznie się natychmiast. Przed kliknięciem przycisku Rozpocznij wprowadzić czas nagrywania (sekundy) w oknie obok przycisku Rozpocznij. Domyślnie system ustawiono na 60 sekund, a dostępny czas nagrywania wynosi od 10 do 600 sekund. (10 minut) Podczas nagrywania etykieta przycisku zmienia się z Rozpocznij na Zatrzymaj. Użytkownicy mogą zatrzymać nagrywanie w dowolnym momencie. Po zakończeniu nagrywania pojawi się przycisk Pobierz. Kliknąć ten przycisk, aby pobrać nagranie jako plik. Nagrywanie zdarzenia Aby skonfigurować nagrywanie zdarzenia kliknąć Magazynowanie > Nagrywanie > Konfiguracja, a następnie wybrać Zdarzenie jako Format nagrywania. Na tej stronie użytkownicy mogą skonfigurować opcje magazynowania zapisywania oraz warunki nagrywania. Opcje magazynowania nagrań Zapisywanie: Wybrać typ urządzenia magazynowania. W przypadku wyboru FTP karta SD wykorzystywana jest jako bufor do stabilnego przekazywania pliku danych. Ustawienia nagrywania Zasoby nagrywania: Dokonać wyboru pomiędzy Tylko wideo a Audio+Wideo. Czas wstrzymania zdarzenia: Określić czas między kolejnymi zdarzeniami wywołującymi, aby zignorować często powtarzające się zdarzenia. 19

26 6. Konfiguracja Magazynowania i Nagrywania Źródło potoku: Użytkownicy mogą wybrać główne źródło nagrywania z pierwszego lub drugiego potoku. W przypadku wyboru pojedynczego potoku, opcja drugiego potoku jest niedostępna. Wyszukaj i pobierz plik Ciągłe pobieranie Aby wyświetlić i pobrać zapisane pliki, kliknąć Magazynowanie > Wyszukaj i pobierz > Ciągłe pobieranie. Wszystkie zapisane pliki znajdują się na liście na stronie Pobierz plik. Bieżący zapisywany plik jest wyświetlany w kolumnie Pobierz z etykietą [Nagrywanie]. Użytkownicy mogą wybrać żądany plik z listy lub wyszukać po dacie. Aby wyszukać pliki zapisane wyłącznie z konkretną datą, kliknąć pole Wyszukaj. W oknie wyszukiwania pojawi się kalendarz. Następnie wybrać żądaną datę. Aby powrócić do oryginalnej listy, kliknąć przycisk x obok okna Wyszukaj. Aby pobrać plik, kliknąć [Pobierz]. Do pobrania pliku pojawi się wyskakujące okienko. Wyszukaj zdarzenie i pobierz Użytkownik może pobrać nagrywany plik na kartę pamięci SD. 20 Instrukcja instalacji i obsługi

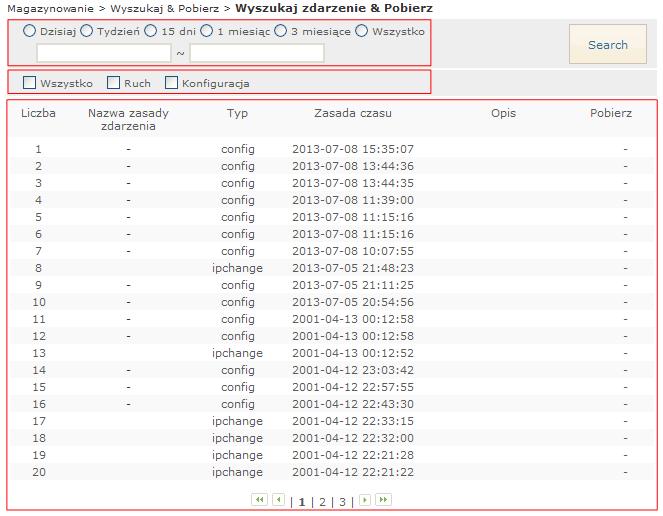

27 6. Konfiguracja Magazynowania i Nagrywania Okres: Wybrać okres do wyszukania zdarzeń. Jeśli użytkownik chce wybrać konkretny okres, zaznaczyć przycisk Wszystko, a następnie określić datę i godzinę. Typ zdarzenia: Wybrać rodzaj zdarzenia do wyszukania. Jeśli użytkownik chce zaznaczyć lub odznaczyć wszystkie typy, kliknąć przycisk Wszystko. Wszystko: Wszystkie z poniższych typów zdarzeń. Ruch: Zdarzenie wykrywania ruchu. Konfiguracja: Zmiana ustawień profilu zdarzenia. Lista wyników wyszukiwania: Po kliknięciu na przycisk Wyszukaj przy zdefiniowanym typie zdarzenia i okresie, wyświetlona zostanie lista zdarzeń. Pokazuje ona nazwę zasady zdarzenia, zdefiniowaną przez Zasadę zdarzenia, typ zdarzenia, czas, kiedy nastąpiło zdarzenie, opis oraz aktywny link, jeśli istnieje nagrany plik, który można pobrać. 21

28 7. Ustawienia 7. Ustawienia Aby skonfigurować wartości ustawień urządzenia, kliknąć Ustawienia na głównej stronie. Do uzyskania dostępu do strony Ustawienia, niezbędne jest ID oraz hasła. Konfiguracja podstawowa Konfiguracja podstawowa zawiera menu niezbędne do wykonania podstawowych ustawień przez użytkownika po zainstalowaniu kamery. Użytkownicy Aby utworzyć/usunąć/zmodyfikować grupę użytkowników przejść do Ustawienia > Konfiguracja podstawowa > Użytkownicy. Dodawanie użytkownika Aby dodać użytkownika do witryny internetowej: 1. Przejść do Ustawienia > Konfiguracja podstawowa > Użytkownicy. 2. Kliknąć przycisk Dodaj poniżej Listy użytkowników. 3. Kiedy pojawi się wyskakujące okienko, wpisać nazwę użytkownika oraz hasło. Ograniczenia dotyczące nazwy użytkownika: Nazwa użytkownika może składać się z liter od a do z, liczb od 0 do 9 oraz podkreślenia. Nazwa użytkownika musi zaczyna się od litery. Długość: Długość nazwy użytkownika musi mieć od 3 do 32 znaków. Zakres znaków: Wszystkie małe lub wielkie litery, liczby od 0 do 9 oraz podkreślenie. Ograniczenia dla hasła: Hasło może zawierać od 1 do 8 znaków, na które składają się litery i liczby. Długość: Długość hasła musi mieć od 4 do 32 znaków. Zakres znaków: Wszystkie małe lub wielkie litery oraz liczby od 0 do Kliknąć OK, aby zapisać zmiany. 5. Sprawdzić, czy nazwa użytkownika została dodana do listy. 22 Instrukcja instalacji i obsługi

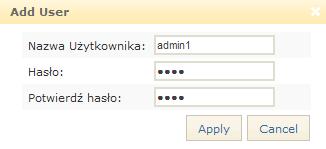

29 7. Ustawienia Modyfikacja użytkownika Aby zmienić hasło lub nazwę użytkownika: 1. Przejść do Ustawienia > Konfiguracja podstawowa > Użytkownicy. 2. Na Liście użytkowników podświetlić nazwę użytkownika. 3. Kliknąć przycisk Modyfikuj poniżej Listy użytkowników. 4. Kiedy pojawi się wyskakujące okienko, wpisać nowe hasło. 5. Ponownie wpisać to samo hasło w polu Potwierdź hasło. 6. Kliknąć OK, aby zapisać zmiany. Uwaga Po określeniu nazwy użytkownika nie można jej zmienić. Po prostu usunąć nazwę użytkownika i dodać nowego użytkownika o żądanej nazwie Usuwanie użytkownika Aby usunąć nazwę użytkownika z Listy użytkowników: 1. Przejść do Ustawienia > Konfiguracja podstawowa > Użytkownicy. 2. Na Liście użytkowników wybrać nazwę użytkownika do usunięcia. 3. Kliknąć przycisk Usuń poniżej Listy użytkowników. 4. Kiedy pojawi się okno dialogowe z prośbą o potwierdzenie, kliknąć OK. 5. Sprawdzić, czy nazwa użytkownika została usunięta z listy na tej stronie. Uwaga Nie można usunąć domyślnego konta administratora ( admin ). Uwierzytelnienie użytkownika 23

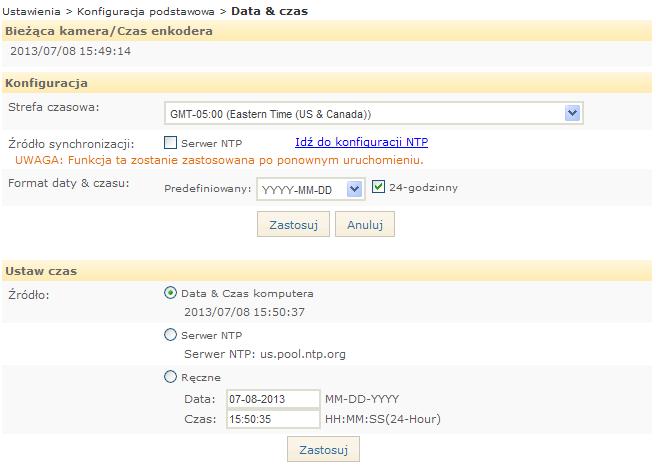

30 7. Ustawienia Włączyć lub wyłączyć dla anonimowych użytkowników w celu podłączenia ze stroną Na żywo. TCP/IP Patrz rozdział Ustawienia TCP/IP (DHCP, IP statyczne, ustawienia DNS) pod kątem konfiguracji TCP/IP. Data i czas Ustawienie czasu jest bardzo istotne we wszystkich obszarach serwera produktu, ponieważ ma wpływ na dziennik przesyłania strumieniowego oraz OSD wideo. Aby skonfigurować datę i czas, przejść do Ustawienia > Konfiguracja podstawowa > Data i czas. Bieżący czas kamery/enkodera: Wyświetla rozpoznaną godzinę i strefę czasową kamery. Strefa czasowa: Wybrać z rozwijanej listy żądaną strefę czasową, w której zainstalowano kamerę. Czas letni ustawiany jest automatycznie. Źródło synchronizacji: Serwer NTP Ustawienia czasu pobierane są z wyznaczonego serwera NTP. Użytkownicy mogą skonfigurować dostępne serwery NTP, przechodząc do Ustawienia > Konfiguracja sieci > NTP. Można dodać cztery listy serwerów NTP, a pierwszy od góry na liście to domyślny serwer czasu (time.windows.com). Format daty i czasu: Wybrać żądany format daty i czasy z rozwijanej listy. Ustaw czas: Wybrać jedną z 3 opcji: synchronizacja z datą/czasem komputera wykorzystywanego przez użytkownika do połączenia z kamerą; synchronizacja z serwerem NTP; ręczne ustawienie daty/czasu kamery. 24 Instrukcja instalacji i obsługi

31 7. Ustawienia Potok Konfiguracja strony Potok z poziomu Ustawienia > Konfiguracja podstawowa > Potok działa w ten sam sposób jak z poziomu strony Ustawienia > Wideo i audio > Potok. Wideo Aby zmienić ustawienia dla wejścia wideo, OSD, profilu enkodera i potoku, przejść do strony Wideo, wybierając Ustawienia > Wideo. W tym menu znajduje się pięć podmenu: Ustawienia zdjęcia, OSD, Profil enkodera, Potok i Strefy prywatności. Ustawienia zdjęcia Sekcja Ustawienia zdjęcia w menu Wideo umożliwia użytkownikowi modyfikacje charakterystyki zdjęcia kamery. Strona ustawień kamery zawiera następujące opcje: określanie nazwy kanału dla kamery; ustawienia atrybutów zdjęcia; regulacja ekspozycji zdjęcia; konfiguracja obróbki sygnału obrazu; obracanie obrazu w trybie korytarza; podgląd bieżących ustawień. Kliknąć Zastosuj, aby zapisać zmiany, i Resetuj, aby powrócić do poprzednich ustawień. Nazwa kamery/przyjazna nazwa kamery: Użytkownicy mogą nadać pojedynczej kamerze przyjazną nazwę (alias) w przypadku korzystania z wielu kanałów oraz kamer. Zaleca się korzystanie z aliasów w celu rozróżnienia urządzeń, jeśli środowisko wymaga informacji zwrotnej z wielu obrazów na wielu urządzeniach monitorujących. Wygląd wideo: Istnieje możliwość regulacji jasności, kontrastu, nasycenia, ostrości oraz orientacji. Jasność: Zakres wynosi od 0 do 255, wartość domyślna to 128. Kontrast: Zakres wynosi od 0 do 255, wartość domyślna to 128. Nasycenie: Zakres wynosi od 0 do 255, wartość domyślna to 128. Ostrość: Zakres wynosi od 0 do 255, wartość domyślna to 128. Orientacja: Wybór Obrotu w pionie lub Lustra poziomego obiektu. Tryb korytarza: Umożliwia obrót obrazu wideo o 90 stopni na obszarze, który charakteryzuje się większą długością w poziomie niż w pionie, takim jak schody, hall, przejście między rzędami siedzeń, w celu uzyskania potoku wideo zorientowanego poziomo. Dostępne opcje to normalny, w lewo (-90 ) i w prawo (+90 ). Uwaga Na ostrość wpływa zainstalowane środowisko. W menu sieci definicja zakres dotyczy zakresu operacyjnego, dlatego też należy skonfigurować prawidłową wartość dla każdej kamery. Uwaga 25

32 7. Ustawienia Obracanie obrazu w wyższej rozdzielczości (1080p) może spowodować spowolnienie jego wyświetlania. Tryb ekspozycji: Wybór trybu kontroli najlepszej ekspozycji zależy od środowiska miejsca instalacji. Dostępne są trzy tryby: Automatyczny, Ręczny, Redukcja migotania. Tryb automatyczny reguluje automatycznie szybkość przesłony w zakresie szybkości przesłony określonej pomiędzy minimalną a maksymalną szybkością przesłony kamery.(zakres: 1/50 ~ 1/10,000) *Szybkość przesłony może się wahać od 1/50 na s do wartości określonej przez użytkownika jako minimalna. Tryb ręczny określa szybkość przesłony według ręcznej szybkości przesłony. Tryb regulacji migotania reguluje automatycznie szybkość przesłony za pomocą wielu częstotliwości migotania. W świetle fluorescencyjnym zaleca się wybór pomiędzy trybem redukcji migotania (50/60 Hz), aby dokonać kompensacji redukcji migotania światła. Regulacja ekspozycji: Prawidłową wartość ekspozycji należy wybrać z listy, aby wyregulować żądaną jasność dla ustawień automatycznej ekspozycji. Wysoka wartość sprawia, że obrazy są jaśniejsze, a niższa wartość ciemniejsze. Wybrać wartość w następujący sposób: +1,0, +0,6, +0,3, 0, 0,3, 0,6, 1,0 (EV). Kompensacja podświetlenia (BLC): Określi obszar, w który obraz ma niewystarczającą ekspozycję wskutek silnego oświetlanie z przyległego obszaru w celu zwiększenia ilości ekspozycji kamery. Cyfrowa wolna przesłona (DSS): Włączanie lub wyłączanie w zależności od potrzeb. Cyfrowy szeroki zakres dynamiczny (DWDR): Jeśli jednocześnie w polu widzenia znajdują się bardzo jasne i bardzo ciemne obszary, można włączyć funkcję Cyfrowego szerokiego zakresu dynamicznego. Poziom cyfrowego szerokiego zakresu dynamicznego można ręczne zmieniać za pomocą suwaka. Miękki Dzień i noc: Obsługiwane są trzy różne tryby dnia/nocy: Auto, Dzień i Noc z regulowanymi progami. Wartość domyślna to Auto. Balans bieli: Zestaw różnych trybów balansu bieli jest dostępny w menu rozwijanym. W trybie ręcznym można dostosować odcienie czerwonego i niebieskiego. atw1: Automatyczna regulacja balansu bieli na obrazie. atw2: Automatyczna regulacja balansu bieli, ale przy innym zakresie w porównaniu do atw1. wciskany: Stosuje wyregulowany balans bieli na obrazie. ręczny: Użytkownicy mogą ręcznie dostosować odcienie czerwonego i niebieskiego. Dynamiczny 2D DNR: Jeśli wartość filtra szumów wynosi 0, to filtr szumów jest wyłączony. Tłumienie szumów odbywa się do maksimum, jeśli wartość ustawiono na 15. Jakość wideo będzie gorsza, jeśli wartość jest ustawiona na najwyższym poziomie. Zakres wynosi od 0 do 15, wartość domyślna to 3. Przycisk Podgląd: Okno podglądu pojawi się wraz z bieżącymi wartościami ustawień. W momencie zastosowania ustawień okno podglądu wyświetli ostatnią zmianę użytkownika. OSD Aby zmienić ustawienia OSD, przejść do Ustawienia > Wideo > OSD. Co to jest OSD? OSD wypala informacje do wizji przesyłania strumieniowego, zanim zostanie ona skompresowana, w związku z tym uniemożliwiając manipulację lub zmianę w późniejszym terminie. Dzięki tej funkcji plik może stać się niezawodnym poświadczeniem, które uniemożliwia manipulację datą i godziną w przypadku chęci uzyskania alibi. 26 Instrukcja instalacji i obsługi

33 7. Ustawienia Ustawienie OSD stosuje się do Potoku 1. Aby dodać OSD, po wybraniu ustawień zaznaczyć pole Włącz i kliknąć przycisk Zastosuj. Konfiguracja tekstu: Wybrać informacje (datę, czas i nazwę), które mają zostać uwzględnione jako OSD na obrazie. Aby uwzględnić konkretną nazwę lub informację, wpisać żądany tekst w polu nazwy. Aby wyświetlić czas w milisekundach, znaczyć pole Włącz milisekundy do wyświetlania czasu. Pozycja tekstu: Określa miejsce położenia OSD na obrazie. Dostępne są również wstępnie określone lokalizacje, jak i możliwość ręcznej zmiany ustawień. Uwaga Zaleca się stosowanie znormalizowanego X, Y zamiast położeń predefiniowanych (górny lewy róg, dolny lewy róg, górny prawy róg, dolny prawy róg) w przypadku położenia OSD. Wybór niektórych predefiniowanych położeń we wszystkich trzech kategoriach może spowodować zachodzenie tekstów, w zależności od rozdzielczości obrazu oraz położenia każdego tekstu. Usilnie zalecamy korzystanie z funkcji PODGLĄD w celu przejrzenia wybranych położeń danych OSD. Podgląd: Przycisk Podgląd umożliwia użytkownikowi wyświetlenie obrazu z zastosowanymi ustawieniami (w celu wyświetlenia nacisnąć przycisk Zastosuj). Profil enkodera Aby utworzyć predefiniowane profile enkodera przejść do Ustawienia > Wideo > Profil enkodera. Profile enkodera można załadować w Ustawienia > Wideo > Potok. 27

34 7. Ustawienia Użytkownik może sprawdzić zdefiniowaną listę profili na głównej stronie oraz dodać, skopiować, zmodyfikować lub usunąć profil. Lista profili potoków: Zawiera listę zdefiniowanych profili enkodera. Dodaj: Kliknij ten przycisk, aby dodać nowy profil. Kopiuj: Wybrać żądany profil, który ma zostać skopiowany i kliknąć Kopiuj, aby skopiować istniejący profil i z łatwością stworzyć nowy profil modyfikując kilka opcji. Zmień: Wybrać żądany profil, który ma zostać zmodyfikowany, i kliknąć ten przycisk, aby zmienić bieżące ustawienia profilu. Usuń: Aby usunąć profil, kliknąć żądany profil i kliknąć ten przycisk. Nie można usunąć domyślnego profilu. Informacje: Szczegółowe informacje wyświetlane są poniżej listy profili. Po kliknięciu przycisku Dodaj, Kopiuj lub Modyfikuj pojawi się strona konfiguracji, jak ta przedstawiona poniżej. Na tej stronie użytkownik może skonfigurować oddzielnie ustawienia dla każdego potoku. 28 Instrukcja instalacji i obsługi

35 7. Ustawienia Potok Aby skonfigurować predefiniowany profil potoku, przejść do Ustawienia > Wideo > Potok. Konfiguracja ta umożliwia skonfigurowanie wszystkich potoków wideo. Kamera obsługuje dwa typy potoków wideo: H.264 i MJPEG. H.264 to standard kodowania, który w wysokim stopniu kompresuje wideo, aby skutecznie wykorzystać szerokość pasma, ale nadal zapewnia w miarę dobrą jakość wideo. MJPEG wykorzystuje nieruchome obrazy JPEG w wideo, aby zapewnić wspaniałą jakość obrazu, ale nadal zabiera znaczącą część szerokości pasma. MJPEG wykorzystuje również więcej miejsca do magazynowania niż H.264. Użytkownik powinien skonfigurować ustawienia kodeka zgodnie z własnymi wymaganiami, szerokość pasma sieci oraz dostępną przestrzeń magazynowania. 29

36 7. Ustawienia Przewidywane wykorzystanie kodeka: Przewidywane wykorzystanie kodeka: wyliczane jest automatycznie zgodnie z parametrami konfiguracji użytkownika. Nie przekraczać wykorzystania powyżej 100%. Włącz przesyłanie strumieniowe: Wybrać pole Włącz przesyłanie strumieniowe w celu włączenia przesyłania strumieniowego na wybranym potoku. Niewykorzystywane potoki zawsze powinny być wyłączone. Kodek wideo: Wybierz kodek wideo MJPEG lub H.264. Rozdzielczość: Obsługiwana rozdzielczość w pikselach dla bieżącego profilu potoku znajduje się na rozwijanej liście. Wybierać żądaną rozdzielczość. Jeśli jeden potok wideo ustawiono na 1080P, rozdzielczość innego potoku wideo nie może wynosić więcej niż 1088 pikseli poziomo. Maksymalna FPS: Definiuje pożądaną prędkość klatki na sekundę. Konfiguracja KODEKA H.264 GOP: Parametr ten definiuje długość grupy obrazów. Jeśli wartość ta została ustawiona na 1, potok wideo będzie miał wyłącznie jedną klatkę obrazu. Wartość ta powinna być wysoka, aby zminimalizować szerokość pasma. Identyfikacja profili: Opcja ta umożliwia użytkownikowi wybór pomiędzy trzema różnymi profilami H.264. Ma to bezpośredni wpływ na jakość wideo ze względu na wielkość zastosowanej kompresji. Profil wartości wyjściowej zapewnia maksymalną kompresję wideo. Wysokie profile dają najlepszą jakość. Wybór Głównego profilu zbilansuje dwa pozostałe. Sterowanie szybkością: Wybrać sterowanie przepływnością w celu zarządzania wykorzystaniem szerokości pasma. Zmienna szybkość transmisji (VBR): VBR umożliwia większą przepływność i tym samym wymaga więcej miejsca do magazynowania do przydziału do bardziej skomplikowanych segmentów plików mediów, mniej przestrzeni przydzielanych jest do mniej skomplikowanych segmentów. Stosuje się go kiedy system ma wystarczająco miejsca do magazynowania i wymagana jest wysoka jakość obrazu. Jakość obrazu można skonfigurować jako najwyższą, wyższą, normalną, niską oraz najniższą. Stała szybkość transmisji (CBR): Tryb CBR utrzymuje zdefiniowany poziom przepływności przez cały czas. 30 Instrukcja instalacji i obsługi

37 7. Ustawienia Konfiguracja KODEKA MJPEG Jakość JPEG: Wprowadzić wartość od 1 do 100, aby ustawić jakość obrazu. Im większa liczba, tym lepsza jakość obrazu. Ładowanie profilu enkodera Kliknięcie Wyświetl listę profili spowoduje wyświetlenie profilu wraz z informacjami o potokach aktywnych w danym momencie. Podświetlić profil na liście i kliknąć przycisk Załaduj ustawienia profili, aby wyświetlić profil, który użytkownik chce skonfigurować. Kliknąć ten przycisk, aby zastosować wszystkie zmiany do załadowanego profilu. Spowoduje to usunięcie wprowadzonych wartości lub ustawień bieżącej strony i powrót do ostatnich zadanych wartości. Maska prywatności Aby ustawić konfigurację maski prywatności wymaganą dla wykrywania ruchu, przejść do Ustawienia > Wideo > Maska prywatności. Konfiguracja stref prywatności 1. W panelu informacyjnym skonfigurować strefę maski prywatności; zaznaczyć lub odznaczyć pole Wyświetl, aby wyświetlić/ukryć stworzoną strefę. 2. W wyświetlonym oknie kliknąć lewym przyciskiem środek strefy i przeciągnąć ją po przekątnej w żądane położenie. 3. W wyświetlonym oknie kliknąć lewym przyciskiem granicę strefy i przeciągnąć ją po przekątnej, aż do utworzenia żądanego rozmiaru. 4. Wprowadzić odpowiednią nazwę oraz opis strefy prywatności w polu tekstowym. 5. Kliknąć Zapisz, aby zapisać zmiany. 31

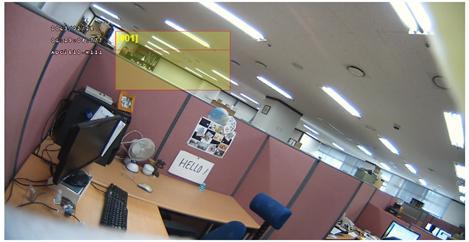

38 7. Ustawienia 32 Instrukcja instalacji i obsługi

39 8. Konfiguracja zdarzeń 8. Konfiguracja zdarzeń Konfiguracja zdarzenia umożliwia użytkownikowi ustawienia powiadomienia dla zdarzeń, które miały miejsce. Źródła zdarzeń takie jak wykrywanie ruchu mogą opublikować komunikaty zdarzenia w momencie jego wygenerowania. Dostępni subskrybenci zdarzenia to , FTP oraz HTTP. Uwaga Przed utworzeniem profilu zdarzenia, przejść do strony konfiguracji żądanego subskrybenta (Odbiorca , Powiadomienie FTP lub Powiadomienie HTTP) i uzupełnić wymagane ustawienia serwera. Zasady zdarzenia Po dokonaniu konfiguracji subskrybenta zdarzenia, użytkownik może stworzyć kilka zasad zdarzenia o różnych opcjach źródła zdarzenia i powiadomienia. Przejść do Ustawienia > Konfiguracja zdarzenia > Zasady zdarzenia, aby zarządzać profilem zdarzenia. Na tej stronie użytkownik może skonfigurować typ źródła zdarzenia oraz określić sposób przesyłania komunikatów powiadomienia w momencie wyzwolenia zdarzenia. Użytkownik może sprawdzić predefiniowaną listę profili na stronie głównej oraz zmodyfikować profil. Listy mapowania zdarzeń: Wyświetla listę predefiniowanych zasad zdarzeń. Zmień: Wybrać żądany profil, który ma zostać zmodyfikowany, i kliknąć ten przycisk, aby zmienić bieżące ustawienia profilu. Kiedy pojawi się wyskakujące okienko, zmodyfikować informacje o profilu. Użytkownik może zmodyfikować wszystkie wprowadzone informacje podczas dodawania listy profilu. Informacje: Wyświetla szczegółowe informacje o wybranym profilu. Po kliknięciu przycisku Modyfikuj pojawi się strona konfiguracji profilu, jak ta przedstawiona poniżej. Na tej stronie użytkownik może skonfigurować ustawienia źródła zdarzenia oraz powiadomienia o zdarzeniu. 33

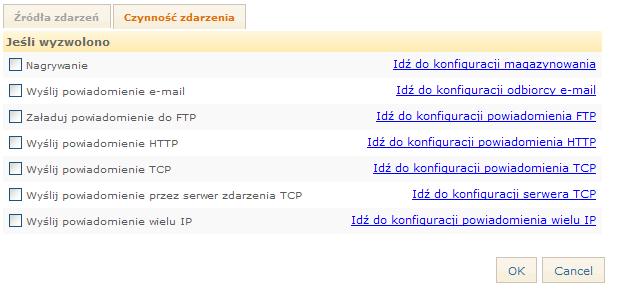

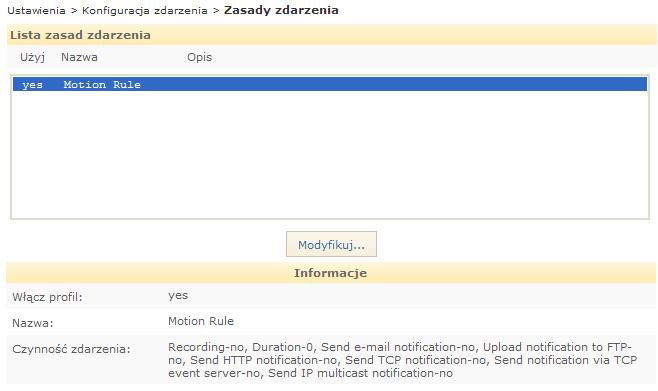

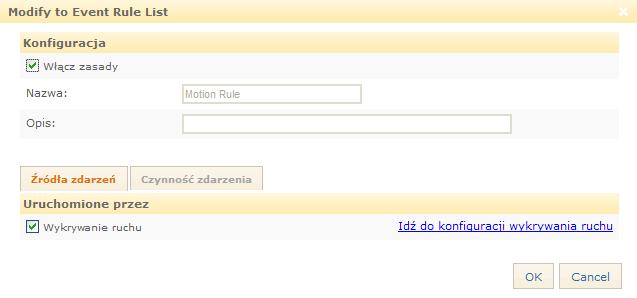

40 8. Konfiguracja zdarzeń Podstawowa konfiguracja Zaznaczyć pole Włącz zasady, aby aktywować profil. Określić nazwę profilu dla łatwiejszej identyfikacji funkcji i wprowadzić krótki opis profilu. Konfiguracja źródła zdarzeń Aby skonfigurować źródła zdarzeń, kliknąć zakładkę Źródła zdarzeń. Źródło zdarzeń zostanie wstępnie wybrane w zależności od profilu i nie można go regulować. Wykrywanie ruchu Ustawić czas interwału ruchu od 0 do 100 sekund, aby uniknąć ciągle uruchamianych zdarzeń MD. Na końcu zaznaczyć na liście strefy wykrywania ruchu, które zostaną wykorzystane jako źródło zdarzenia. Istnieje również hiperłącze pozwalające uzyskać dostęp do strony konfiguracji wykrywania ruchu. Konfiguracja czynności zdarzenia Aby skonfigurować źródła zdarzeń, kliknąć zakładkę Czynność zdarzenia. Nagrywanie: Zaznaczyć pole Nagrywanie, aby rozpocząć zapis danych audio oraz wideo we wcześniej skonfigurowanej lokalizacji FTP lub na karcie SD w momencie uruchomienia zdarzenia. Aby zastosować czynność zdarzenia, format pliku nagrywania powinien być Zdarzeniem w Magazynowanie > Nagrywanie > Konfiguracja. 34 Instrukcja instalacji i obsługi

41 8. Konfiguracja zdarzeń Aby ustawić informacje o stronie FTP, przejść do Magazynowanie > Magazynowanie i ustawić adres FTP. Preinterwał i Postinterwał określa czas trwania nagrywania przed i po wystąpieniu zdarzenia. Wyślij powiadomienie Zaznaczyć to pole, aby do wyznaczonych odbiorców wysyłane były wiadomości . Aby załączyć obraz ujęcia, zaznaczyć pole Załącz ujęcie. Można wybrać maksymalnie trzy ujęcia wykonane przed wyzwoleniem (określonych na stronie jako obrazy z przed wyzwolenia), natomiast podczas wyzwolenia można załączyć jedno ujęcie (określone na stronie jako obrazy z wyzwolenia).z listy odbiorców wybrać odbiorcę, do którego zostanie wysłane powiadomienie. Aby utworzyć nowego odbiorcę, który nie znajduje się na liście, przejść do Ustawienia > Konfiguracja zdarzenia > Odbiorca i wprowadzić informację o nowym użytkowniku. Po zaznaczeniu żądanego odbiorcy wpisać temat wiadomości . Załaduj powiadomienie do FTP: Zaznaczyć pole wyboru, aby aktywować powiadomienia do FTP. Aby załączyć obraz ujęcia, zaznaczyć pole Załącz ujęcie. Z listy serwerów FTP wybrać serwer FTP, do którego zostanie wysłane powiadomienie. Aby utworzyć nowy serwer FTP, który nie znajduje się na liście, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie FTP i wprowadzić informację o nowym serwerze FTP. Wyślij powiadomienie HTTP: Zaznaczyć pole wyboru, aby aktywować powiadomienia HTTP. Z listy powiadomienia HTTP wybrać serwer HTTP, do którego zostanie wysłane powiadomienie. Aby utworzyć nowy serwer HTTP, który nie znajduje się na liście, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie HTTP i wprowadzić informację o nowym serwerze HTTP. Wyślij powiadomienie TCP: Zaznaczyć pole wyboru, aby aktywować powiadomienia TCP. Aby skonfigurować nowy serwer TCP, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie TCP i skonfigurować informacje o serwerze TCP. Wyślij powiadomienie przez serwer zdarzenia TCP: Zaznaczyć pole wyboru, aby aktywować powiadomienia przez serwer zdarzenia TCP. Aby skonfigurować nowy serwer TCP, przejść do Ustawienia > Konfiguracja zdarzenia > Serwer TCP i skonfigurować serwer TCP. Wyślij powiadomienie dla wielu IP: Zaznaczyć pole wyboru, aby aktywować powiadomienia dla wielu IP. Aby skonfigurować wielu odbiorców, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie dla wielu IP. Uwaga Aby załączyć obraz ujęcia w konfiguracji Odbiory lub Powiadomienia FTP, upewnić się, że włączono ustawienia ujęcia w Ustawienia > Wideo > Profil enkodera. Po dokonaniu konfiguracji wybrać OK, aby zapisać zmiany. 35

42 8. Konfiguracja zdarzeń Wykrywanie ruchu Aby ustawić konfigurację stref i zasad wymaganych dla wykrywania ruchu, przejść do Ustawienia > Konfiguracja zdarzenia > Wykrywanie ruchu. Ustawianie stref wykrywania ruchu 1. Wybrać ikonę ołówka w Trybie rysowania. 2. Wybrać styl rysowania. 3. Kliknąć lewym przyciskiem myszy i przeciągnąć po przekątnej aż do uzyskania żądanego rozmiaru. 4. Wprowadzić czułość wartości oraz rozmiar obiektu w oknie tekstowym. 36 Instrukcja instalacji i obsługi

43 8. Konfiguracja zdarzeń 5. Kliknąć Zapisz, aby zapisać zmiany. Aby wybrać cały obraz wystarczy kliknąć Wybierz wszystko. Usuwanie stref wykrywania ruchu 1. Wybrać ikonę gumki w Trybie rysowania. 2. Wybrać styl rysowania. 3. Kliknąć lewym przyciskiem myszy i przeciągnąć po przekątnej aż do uzyskania żądanego rozmiaru. 4. Kliknąć Zapisz, aby zapisać zmiany. Aby zaznaczyć lub odznaczyć cały obraz wystarczy kliknąć przycisk Wybierz wszystko lub Odznacz wszystko. Czułość: Każda strefa wykrywania ruchu została podzielona na wiele kwadratów zwanych Blokami makro. Każdy makro blok składa się z grup 16 x 16 pikseli. Wartość czułości to czułość każdego bloku mikro. Jeśli użytkownik chce skonfigurować strefę o mniejszej czułości niż ustawienie fabryczne (128), może ustawić liczbę o większej wartości; aby skonfigurować strefę o większej czułości niż ustawienie fabryczne, może ustawić liczbę o niższej wartości. Rozmiar obiektu: Wartość rozmiaru obiektu to proporcja bloków makro, która przekroczyła skonfigurowaną czułość. Jeśli użytkownik chce skonfigurować strefę o mniejszej czułości niż ustawienie fabryczne (128), ustawić liczbę o większej wartości, aby skonfigurować strefę o niższej czułości niż ustawienie fabryczne, ustawić liczbę o większej wartości. Czas przywrócenia: Minimalny okres, w którym ruch jest wykrywany jako jedno zdarzenie i nie będzie traktowany jako inne, nowe zdarzenie występujące w czasie przywrócenia, nawet jeśli ruch ma charakter ciągły. Czas trwania Czas trwania ruchu wymagany do wykrycia go jako ruchu. Odbiorca Aby skonfigurować listę odbiorców w celu powiadamiania o zdarzeniu, przejść do Ustawienia > Konfiguracja zdarzenia > Odbiorca . Lista odbiorców Zawiera listę zdefiniowanych nazw odbiorców . Zmień: Wybrać nazwę odbiorcy i kliknąć przycisk w celu zmodyfikowania bieżącej informacji o odbiorcy . Idź do konfiguracji SMTP: Aby otrzymywać komunikaty o powiadomieniu za pośrednictwem , użytkownik musi skonfigurować na początku informację o serwerze SMTP. Przejść do Ustawienia > Konfiguracja sieci > SMTP ( ) i uzupełnić wymagane ustawienia. 37

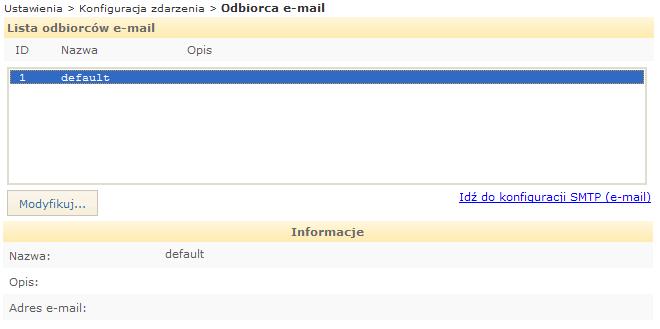

44 8. Konfiguracja zdarzeń Informacje: Wyświetla szczegółowe informacje z listy o wybranym odbiorcy . Kliknięcie przycisku Modyfikuj spowoduje wyświetlenie strony konfiguracji przedstawionej poniżej. Nazwa: Określić nazwę odbiorcy . Opis: Wpisać krótki opis odbiorcy w celu łatwego rozpoznania. Adres Wpisać adres odbiorcy a. W przypadku korzystania z nazwy hosta, w ustawieniach sieciowych TCP/IP należy określić obowiązujący serwer DNS. Wyślij testowy Aby przetestować wprowadzony adres , kliknąć Wyślij testowy . Jeśli dostępny jest adres , komunikat Wysyłanie OK pojawi się obok przycisku testowego. Uwaga Po zmodyfikowaniu kliknąć przycisk OK w celu zapisania zmian. Powiadomienie FTP Aby skonfigurować serwer FTP w celu powiadamiania o zdarzeniu, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie FTP. Można sprawdzić zdefiniowaną listę serwerów FTP na głównej stronie, zmodyfikować informacje o serwerze. Lista powiadomień FTP: Zawiera listę zdefiniowanych nazw serwerów FTP. Zmień: Wybrać nazwę serwera FTP i kliknąć przycisk Modyfikuj w celu zmodyfikowania bieżącej informacji o serwerze FTP. 38 Instrukcja instalacji i obsługi

45 8. Konfiguracja zdarzeń Informacje: Wyświetla szczegółowe informacje z listy o wybranym serwerze FTP. Kliknięcie Modyfikuj spowoduje wyświetlenie strony konfiguracji przedstawionej poniżej. Nazwa: Określić nazwę serwera FTP. Opis: Wpisać krótki opis serwera w celu łatwego rozpoznania. Adres IP: Wprowadzić adres IP serwera FTP. Port: Wprowadzić numer portu komunikacji serwera. Ustawienie domyślne to 21. Katalog docelowy: Wpisać nazwę foldera, w którym zostaną umieszczone utworzone pliki. Jeśli folder nie istnieje na serwerze, określana nazwa foldera zostanie automatycznie utworzona serwerze FTP. Konto i hasło: Wprowadzić nazwę użytkownika i hasło logowania na serwerze FTP. Informację o koncie i haśle wprowadzić nawet dla anonimowego FTP. Format nazwy pliku: Wybierz pożądany format daty. Uwaga Po zmodyfikowaniu kliknąć przycisk OK w celu zapisania zmian. Powiadomienie HTTP Aby skonfigurować serwer HTTP w celu powiadamiania o zdarzeniu, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie HTTP. 39

46 8. Konfiguracja zdarzeń Można sprawdzić zdefiniowaną listę serwerów HTTP na głównej stronie i zmodyfikować informacje o serwerze. Lista powiadomienia HTTP: Zawiera listę zdefiniowanych nazw serwerów HTTP. Zmień: Wybrać nazwę serwera FTP i kliknąć ten przycisk w celu zmodyfikowania bieżącej informacji o serwerze FTP. Informacje: Wyświetla szczegółowe informacje z listy o wybranym serwerze HTTP. Kliknięcie przycisku Dodaj lub Modyfikuj spowoduje wyświetlenie strony konfiguracji przedstawionej poniżej. Nazwa: Określić nazwę serwera HTTP. Opis: Wpisać krótki opis serwera w celu łatwego rozpoznania. Adres: Wprowadzić adres IP serwera HTTP. Port: Wprowadzić numer portu komunikacji serwera. Ustawienie domyślne to Instrukcja instalacji i obsługi

47 8. Konfiguracja zdarzeń Konto i hasło: Wprowadzić nazwę użytkownika i hasło logowania na serwerze HTTP. Jeśli użytkownik chce pominąć proces uwierzytelnienia, pola pozostawić puste. Komunikat: Wprowadzić komunikat, który ma zostać wysłany. Włączenie Dołącz szczegółowe informacje doda do komunikatu szczegóły zdarzenia. Uwaga Po zmodyfikowaniu kliknąć przycisk OK w celu zapisania zmian. Powiadomienie TCP Aby skonfigurować wiadomość typu TCP push w celu powiadamiania o zdarzeniu, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie TCP push. Adres IP, port: Wprowadzić konfigurację serwera TCP. Limit czasu połączenia: TCP push stara się połączyć z serwerem TCP w czasie ustawienia. Jeśli połączenie nie zostanie nawiązane w czasie ustawienia, TCP push przestanie próbować nawiązać połączenie. Limit czasu wysłania: Czas wstrzymania transmisji danych w chwili nastąpienia zdarzenia. Typ aktywny: Użytkownik może skonfigurować warunek połączenia; wartość domyślna to Limit czasu. Raz: Dla każdego zdarzenia nawiązywane jest wyłącznie jedno połączenie. Nie jest sprawdzane, czy połączenie powiodło się czy nie. Nieograniczony: Połączenie trwa dla transmisji danych, niezależnie od wystąpienia zdarzenia. Limit czasu: Jeśli po ostatniej transmisji danych nie istnieje zdarzenie dla czasu ustawienia aktywnego czasu, połączenie zostanie zerwane. Czas aktywny: Jeśli jako Czas aktywny skonfigurowano typ aktywny, połączenie zostanie skonfigurowane jako ciągłe dla czasu aktywnego. Serwer TCP Aby skonfigurować serwer TCP, przejść do Ustawienia > Konfiguracja zdarzenia > Serwer TCP. Użytkownik może wykorzystywać serwer TCP, aby uzyskiwać powiadomienia o zdarzeniu z urządzenia i przesyłać je do aplikacji klienta. 41

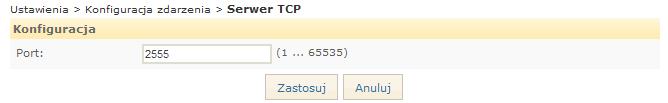

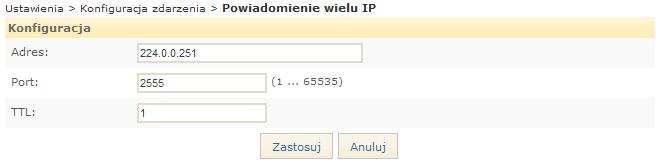

48 8. Konfiguracja zdarzeń Port: Wprowadzić wykorzystywany numer portu, aby dostarczyć program komunikatu o zdarzeniu. Powiadomienie dla wielu IP Aby skonfigurować serwer wielu podmiotów, przejść do Ustawienia > Konfiguracja zdarzenia > Powiadomienie dla wielu IP. Użytkownik może wykorzystywać serwer wielu, aby uzyskiwać powiadomienia o zdarzeniu z urządzenia i przesyłać je do aplikacji klienta. Wprowadzić adres, port oraz wartość TTL zgodnie z ustawieniami systemu. Ustawienie fabryczne to Bicie serca Aby skonfigurować bicie serca, przejść do Ustawienia > Konfiguracja zdarzenia > Bicie serca. Jest to przydatne w celu sprawdzenia aktywnego stanu kamery z poziomu klienta. 42 Instrukcja instalacji i obsługi

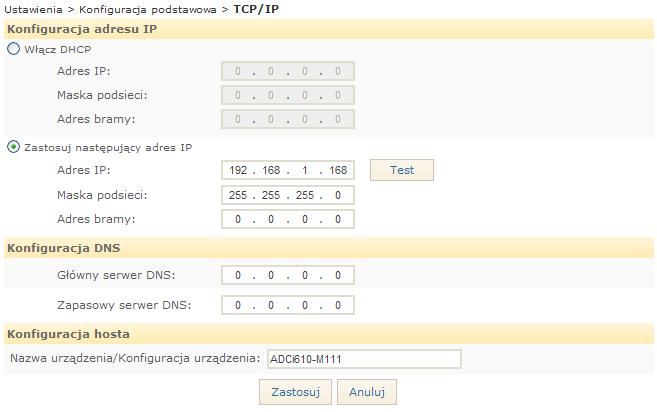

49 9. Konfiguracja sieci 9. Konfiguracja sieci TCP/IP (DHCP, statyczne IP, ustawienia DNS) Aby zmienić ustawienia TCP/IP, przejść do Ustawienia > Konfiguracja podstawowa > TCP/IP. Konfiguracja adresu IP Konfiguracja IP przez DHCP Jeśli użytkownik chce automatycznie uzyskać IP z serwera DHCP, zaznaczyć tę opcję i kliknąć Zastosuj. Kiedy na ekranie pojawi się okno dialogowe, kliknąć OK. Zastosuj statyczny adres IP Jeśli użytkownik chce stosować urządzenie ze statycznym IP, wybrać Zastosuj następujący adres IP i wpisać następujące informacje: Adres IP: Adres IP urządzenia. Przycisk testowy wskazuje, czy wpisany adres IP jest zajęty lub nie. Jeśli dostępny jest wpisany adres, komunikat OK pojawi się obok przycisku testowego. Jeśli wpisany adres jest już zajęty, obok przycisku pojawi się komunikat Nie udało się. Maska podsieci: Adres maski podsieci urządzenia. Adres bramy: Adres bramy urządzenia. Adres transmisji: Jest automatycznie ustalany przez maskę podsieci oraz adres IP użytkownika. Np. jeśli użytkownik korzysta z klasy B ( ) maski, adres transmisji to Konfiguracja DNS Wprowadzić adres IP wykorzystywanego serwera DNS. 43

50 9. Konfiguracja sieci Adres lokalny (Link-Local) Jest to wbudowana funkcja, która pozwala przypisać do urządzenia dodatkowy adres IP, który można następnie wykorzystać do uzyskania dostępu do urządzenia z innego hosta w tym samym segmencie sieci lokalnej. Adres IP jest przypisywany automatycznie przy uruchamianiu kamery. Kamera może korzystać z adresu IP typu Link-Local oraz statycznego/dostępnego przez DHCP adresu IP jednocześnie. Blok adresów IP sięga od do Aby zmienić adres IP, kliknąć opcję Odnów. Serwer www Aby zmienić ustawienia serwera HTTP, przejść do Ustawienia > Konfiguracja sieci > Serwer www. Ustawić odpowiedni numer wykorzystywanego portu. Serwer NTP Aby zmienić ustawienia serwera NTP, przejść do Ustawienia > Konfiguracja sieci > NTP. Lista serwerów NTP: Użytkownik może ustawić do czterech serwerów NTP. Aby włączyć serwery NTP, ustawienia serwera DNS należy uzupełnić na poziomie Ustawienia > Konfiguracja sieci > TCP/IP. UPnP Aby zmienić ustawienia konfigurację UPnP, przejść do Ustawienia > Konfiguracja sieci > UPnP. 44 Instrukcja instalacji i obsługi

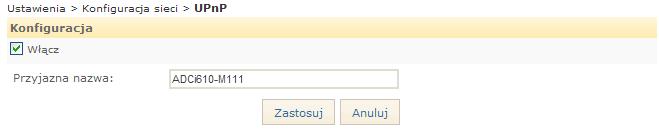

51 9. Konfiguracja sieci UPnP umożliwia urządzeniom IP bezproblemowe podłączenie i ułatwia wdrożenie sieci w zdalnych środowiskach komputerowych. Na tej stronie użytkownicy mogą włączyć lub wyłączyć UPnP, zaznaczając pole Włącz i zastosować żądaną nazwę (przyjazną nazwę). RTSP/RTP (multicast lub unicast) Aby wykonać ustawienie RTSP/RTP, przejść do Ustawienia > Konfiguracja sieci > RTSP/RTP. 45

52 9. Konfiguracja sieci Produkt ten obsługuje rozsyłanie multicast i unicast dla obu kanałów potoków. Wybrać odpowiednią zakładkę potoku i skonfigurować sesję RTP zgodnie z wymaganiami systemu sieci. Konfiguracja RTSP Ustawić numer portu dla przesyłania strumieniowego RTSP. Opcja uwierzytelniania RTSP dostępne jest dla tych, którzy wdrożyli proces uwierzytelnienia. Możliwe są dwa sposoby uwierzytelniania. Podstawowe: Wykorzystuje szyfrowanie za pomocą nazwy użytkownika i hasła w postaci zwykłego tekstu. Digest: Stosowane jest bardziej zaawansowane szyfrowanie. Konfiguracja RTSP dla przesyłania strumieniowego IP Unicast RTSP Nazwa sesji: Wpisać odpowiednią nazwę sesję. Dopuszczalny zakres dla nazwy sesji to 64 znaki składające się z liter, cyfr oraz podkreślenia (_). Włącz metadane ONVIF: Zaznaczyć to pole, aby dodać metadane ONVIF. Włącz QoS DSCP: Włączając funkcję Jakość usługi (QoS) użytkownik może określić poziom priorytetu ruchu sieciowego dla wideo oraz metadane (wykrywanie ruchu). Dla każdego rodzaju ruchu, określić wartość DSCP (Differentiated Services Codepoint), która odzwierciedla klasę QoS w modelu usług Differentiated Services (DiffServe). Szczegółowe informacje dot. standardu DiffServ, patrz RFC2474 oraz RFC2475. Konfiguracja RTSP dla przesyłania strumieniowego IP Unicast RTSP Adres IP: Aby otrzymywać dane przesyłania strumieniowego z urządzenia, ustawić adres IP grupy wykorzystywanej do podłączenia do komputera. 0,0,0,0 skonfigurowano jako ustawienie fabryczne i włącza program router w celu automatycznego generowania dostępnego IP dla urządzenia. Jeśli użytkownik chce ustawić konkretny adres, wpisać adres w pustym polu. Port: Ustawić numer portu wykorzystywany przez router w celu otrzymywania danych przesyłania strumieniowego z produktu (nie wymagane dla unicast) ustawiono dla danych wideo pierwszego potoku, a dla danych wideo drugiego potoku. TTL: Ustawić wartość TTL. Jeśli dla TTL ustawiono wartość 1, oznacza to, że pakiet będzie przesyłany wyłącznie w podsieci (nie wymagane dla unicast). Uwaga Multicast RTP jest niedozwolony dla przesyłania strumieniowego, nawet jeśli znane są adres i informacje o porcie. Jak działa automatyczna konfiguracja adresu IP? Po wcześniejszym zdefiniowaniu nazwy sesji dla każdej sesji RTP na serwerze komputer może odbierać potok z adresów IP serwera rtsp:// rtsp: port / rtp nazwa sesji bez ręcznego podejmowania decyzji o adresie IP na stronie internetowej. Co to jest TTL? Jest to akronim wyrażenia Czas do trybu na żywo (ang. Time to Live). Jeśli dane są wysyłane z enkodera za pośrednictwem sieci i wszystkie pakiety są na stale aktywne w sieci, spowoduje to jej duże obciążenie. TTL pomaga zredukować obciążenie sieci kontrolując czas pozostawania w sieci. Na przykład jeśli TTL ustawiono na 50, dane zostaną usunięte po przejściu przez 50 routerów. Uwaga Wszystkie pozostałe opcje są takie jak w Unicast. 46 Instrukcja instalacji i obsługi

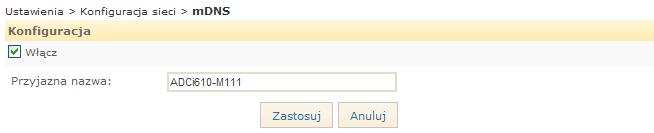

53 9. Konfiguracja sieci mdns (Multicast DNS) Aby wykonać ustawienia Multicast DNS, przejść do Ustawienia > Konfiguracja sieci > mdns. Konfiguracja: Jeśli zaznaczone zostanie pole wyboru Włącz, usługa mdns będzie aktywna i kamera będzie dostępna za pośrednictwem protokołu mdns. SMTP Aby zmienić ustawienia serwera SMTP, przejść do Ustawienia > Konfiguracja sieci > SMTP ( ). Użytkownik może ustawić konto użytkownika oraz serwer, aby zastosować SMTP dla subskrybenta zdarzenia oraz dla każdego innego wymaganego celu SMTP. Konfiguracja informacji o użytkowniku Nazwa nadawcy: Wpisać nazwę nadawcy. Może być to ogólny tytuł powiadomienia, nazwa administratora lub konkretne urządzenie kamery, w zależności od przeznaczenia. Zakres wejścia: Limit 40 znaków. Z adresu Wpisać adres nadawcy. Zakres wejścia: Limit 128 znaków. Konfiguracja informacji o serwerze Adres serwera pocztowego: W celu wysłania wiadomości urządzenie potrzebuje informacji o serwerze pocztowym użytkownika. Wpisać nazwę hosta lub adres IP serwera pocztowego. Nazwa hosta wymaga rejestracji DNS. Sprawdzić konfigurację DNS z poziomu Konfiguracja sieci > TCP/IP pod kątem poprawności konfiguracji DNS. W przypadku korzystania z nazwy hosta, w ustawieniach sieciowych TCP/IP należy określić obowiązujący serwer DNS. Zakres wejścia: Limit 128 znaków. Port serwera pocztowego: Wpisać numer portu serwera pocztowego w zakresie od 0 do

54 9. Konfiguracja sieci Włącz zaszyfrowane połączenie (SSL): Jeśli serwer pocztowy użytkownika wymaga procesu szyfrowania SSL i TLS, zaznaczyć pole Włącz zaszyfrowane połączenie (SSL). Algorytm TLS (Transport Layer Security) i SSL (Secure Sockets Layer) mogą być wymagane dla bezpieczeństwa komunikacji w ramach sieci. Zależy to od serwera pocztowego, dlatego należy sprawdzić protokół komunikacji serwera SMTP. Użyj uwierzytelniania, aby zalogować się do tego serwera: Jeśli informacje o logowaniu są obowiązkowe przed połączeniem z serwerem, zaznaczyć to pole. Po zaznaczeniu tego pola pojawią się pola, w których użytkownik prowadza nazwę użytkownika i hasło. Zakres wprowadzania nazwy użytkownika: Limit 128 znaków. Zakres wprowadzania hasła: Limit 32 znaków. DDNS (Dynamiczny DNS) Aby zmienić ustawienia Dynamicznego DNS, przejść do Ustawienia > Konfiguracja sieci > DDNS. Konfiguracja: Zaznaczając pole włączyć lub wyłączyć DDNS. Typ protokołu DDNS: Wybrać pożądany typ protokołu. Dostępne opcje to DyDNS / No-IP / FreeDNS. Ustawienia DDNS: Wpisać nazwę domeny, która ma być wykorzystywana przez produkt i zdefiniować Czas aktualizacji. Ustawienia fabryczne to 600 sek. i umożliwia to produktowi powiadomienie DDNS o bieżącej nazwie domeny w danym interwale długości. Informacje o logowaniu: Wpisać nazwę użytkownika oraz hasło dla konta DDNS. Uwaga Jako hasła nie można użyć 8 gwiazdek. SNMP Simple Network Management Protocol (SNMP) stosuje się w środowisku zarządzania siecią w celu monitorowania urządzeń podłączonych do sieci pod kątem ich stanu. Uzyskiwanie informacji systemowych pozwala na zarządzanie architekturą sieciową, wydajnością, urządzeniem i bezpieczeństwem. Aby włączyć SNMP, zaznaczyć pole Włącz. Enkoder obsługuje SNMP w wersji 1 i Instrukcja instalacji i obsługi

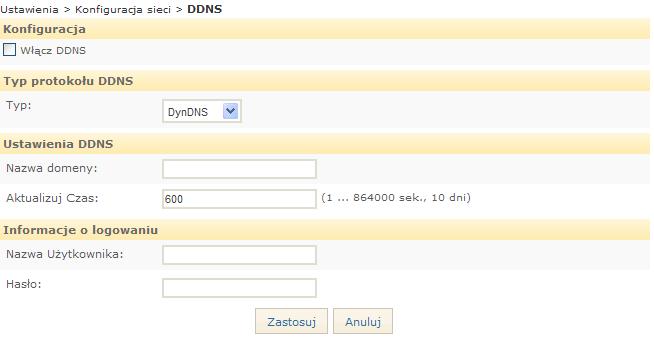

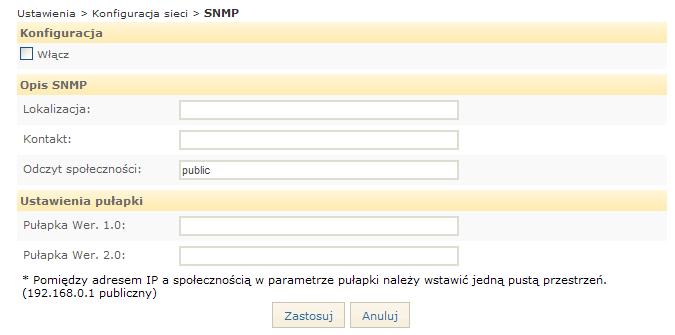

55 9. Konfiguracja sieci Opis SNMP Lokalizacja: Wpisać opis lokalizacji SNMP. Kontakt: Wpisać kontakt zarządzający SNMP. Odczyt społeczności: Wpisać nazwę społeczności, która posiada uwierzytelnione ID do odczytu danych SNMP. Ustawienia pułapki: Ustawienia pułapki dostarczają managerowi informacji, m.in. o zmianach DI, DO lub VCA. Wybrać wersję pułapki SNMP w celu otrzymania zdarzenia pułapki i wprowadzić w polu tekstowym adres IP i społeczność. Filtrowanie adresów IP Jeśli wymagana jest kontrola ruchu sieciowego do kamery, przejść do Ustawienia > Konfiguracja sieci > Filtrowanie adresów IP. Konfiguracja Włącz: Zaznaczyć pole wyboru, jeśli funkcja filtrowania adresów IP ma być włączona. Zawsze zezwalaj na żądania ping: Pozwala to użytkownikom komunikować się z kamerą za pomocą polecenia ping, jeśli adresy IP są zablokowane. Zezwalaj na adres IP administratora: Adres IP w polu adresu IP zawsze pozwala uzyskać dostęp do kamery. Adresem tym będzie adres IP administratora. Zasady dostępu Zezwól: W trybie zezwolenia inne adresy IP, z wyjątkiem tych na liście, nie są obsługiwane. Odmów: W trybie odmowy inne adresy IP, z wyjątkiem tych na liście, są obsługiwane. Jak skonfigurować filtrowanie adresów IP 1. Zaznaczyć pole wyboru Włącz. 2. Określić adres IP administratora (jeśli to konieczne). 3. Wybrać zasady dostępu tryb zezwolenia lub odmowy. 49

56 9. Konfiguracja sieci 4. Dodać adresy IP zgodnie z ustawieniami zasad dostępu. 5. Kliknij na przycisk Zastosuj. 50 Instrukcja instalacji i obsługi

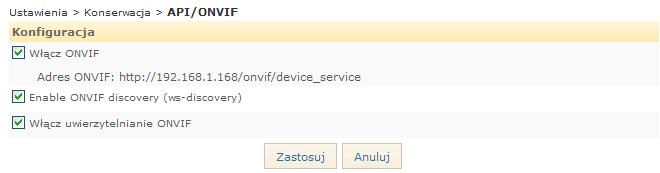

57 10. Konserwacja 10. Konserwacja Użytkownicy Strona konfiguracji Użytkowników z poziomu Ustawienia > Konserwacja > Użytkownicy działa w ten sam sposób, jak na stronie Ustawienia > Konfiguracja podstawowa > Użytkownicy. Data i czas Strona konfiguracji Daty i czasu z poziomu Ustawienia > Konserwacja > Data i czas działa w ten sam sposób, jak na stronie Ustawienia > Konfiguracja podstawowa > Data i czas. API/ONVIF ONVIF to standard zapewniający interoperacyjność pomiędzy produktami bezpieczeństwa fizycznego opartymi na IP bez względu na ich producenta. Kamera ta jest zgodna z ONVIF i można ją tak skonfigurować, że będzie widoczna dla innych produktów zgodnych z ONVIF i powiązanych ustawień. Włącz ONVIF Jeśli zaznaczono, kamera może przyjmować polecenia od urządzenia zgodnego z ONVIF, zmieniając funkcjonalność kamery. Włącz wykrywanie ONVIF (wykrywanie ws) Funkcja ta pozwala użytkownikom przeglądać wszystkie kamery obsługujące ONVIF dostępne w sieci. Włącz uwierzytelnianie ONVIF Jeśli urządzenie zgodne z ONVIG wymaga uwierzytelnienia w celu komunikowania się, należy włączyć tę opcję. Włącz ochronę przed atakiem metodą powtórzeń Funkcja ta poprawia ochronę uwierzytelnianiem przed atakiem metodą powtórzeń. Język W interfejsie internetowym obsługiwane są wymienione poniżej języki, przy czym angielski jest językiem domyślnym. Angielski Chiński tradycyjny Chiński uproszczony Czeski Duński 51

58 10. Konserwacja Francuski Hiszpański Japoński Koreański Niderlandzki Niemiecki Polski Portugalski Szwedzki Węgierski Włoski Turecki Aktualizacja oprogramowania sprzętowego Aby zaktualizować oprogramowanie sprzętowe, przejść do Ustawienia > Konserwacja > Aktualizacja oprogramowania sprzętowego i postępować zgodnie z instrukcjami poniżej. Aktualizacja oprogramowania sprzętowego za pomocą narzędzia Użytkownik może wykorzystać narzędzie IllustraConnect do wyświetlenia bieżącej wersji oprogramowania sprzętowego i, jeśli to konieczne, wykonać jego aktualizację. Szczegółowe informacje na temat korzystania z narzędzia IllustraConnect, patrz zakładka Pomoc w narzędziu. Aktualizacja oprogramowania sprzętowego za pomocą przeglądarki internetowej Aby dokonać aktualizacji oprogramowania sprzętowego za pomocą przeglądarki internetowej, kliknąć Przeglądaj i wyszukać plik oprogramowania sprzętowego. Jeśli wybrany zostanie plik do załadowania, obok przycisku Przeglądaj pojawi się przycisk Załaduj. Kliknąć Załaduj, aby zaktualizować oprogramowanie sprzętowe. Dziennik systemu Aby pobrać dziennik systemu, przejść do Ustawienia > Konserwacja > Dziennik systemu i postępować zgodnie z instrukcjami poniżej. Kliknąć przycisk Pobierz, wyświetli się okno dialogowe pobierania pliku. 52 Instrukcja instalacji i obsługi

59 10. Konserwacja Wyszukiwanie zdarzeń Aby wyszukać nagrane zdarzenie, przejść do Ustawienia > Konserwacja > Wyszukiwanie zdarzeń. Funkcja ta pozwala wyszukiwać wszelkie rodzaje zdarzeń. Aby pobrać nagranie wideo, przejść do Magazynowanie > Wyszukaj i pobierz lub wyszukać informacji na ten temat w Wyszukaj i pobierz plik w niniejszej instrukcji obsługi. Konfiguracja Import/Eksport W celu wykonania kopii zapasowej lub zastosowania tych samych ustawień do innych urządzeń można dokonać importu lub eksportu pliku konfiguracji. Ustawienia > Konserwacja > Konfiguracja Import/Eksport. Kliknąć Wykonywanie kopii zapasowej, aby zapisać ostatnie ustawienia jako plik. Po upływie kilku sekund na stronie pojawi się pytanie, czy użytkownik chce zapisać, czy też otworzyć plik configure.dat. Aby nadpisać ostatnie ustawienia, kliknąć Przeglądaj i załadować plik configure.dat. Ustawienia fabryczne Aby zresetować ustawienia systemu do ustawień fabrycznych, przejść do Ustawienia > Konserwacja > Domyślne ustawienia fabryczne i postępować zgodnie z instrukcjami poniżej. 1. Wybrać elementy ustawień sieciowych, informacje o koncie użytkownika i ustawienia strefy czasowej, które mają pozostać bez zmian. 2. Kliknąć na przycisk Domyślne ustawienia fabryczne. Wyświetli się okno dialogowe, jak to poniżej. 3. Kliknąć OK, aby zresetować wszystkie ustawienia. Kiedy pojawi się okno dialogowe z prośbą o ponowne uruchomienie systemu, kliknąć OK. 4. Ponowne uruchomienie rozpocznie się automatycznie. Następnie odczekać 120 sek. po pojawieniu się komunikatu Inicjuję Sprawdzić, czy wszystkie ustawienia powróciły do wartości ustawienia fabrycznego. 53

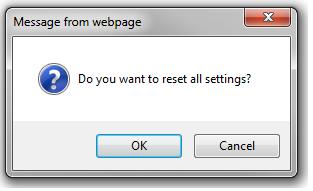

60 10. Konserwacja Ponowne uruchomienie Aby ponownie uruchomić system w przeglądarce internetowej przejść do Ustawienia > Konserwacja > Ponowne uruchomienie. Kliknąć Ponowne uruchomienie, aby ponownie uruchomić urządzenie. 54 Instrukcja instalacji i obsługi

61 11. Informacje 11. Informacje Informacje Aby znaleźć informacje o produkcie, w tym specyfikacje sprzętową oraz wersję oprogramowania przejść do Ustawienia > Informacje > Informacje. Licencja Aby znaleźć informacje o licencji na korzystanie z kodu open source używanego do obsługi kamery, kliknąć przycisk Wyświetl licencje. 55

62 Ustawienia pamięci Magazynowanie Nagrywanie Wyszukaj i Pobierz Załącznik A: Ustawienia fabryczne SD - FTP Konfiguracja Ciągłe pobieranie Wyszukaj i pobierz zdarzenie Przyjazna nazwa URL Port 21 Katalog docelowy ID Hasło Format nazwy pliku Format nagrywania Ciągły / Zdarzenie / Brak Ciągły Zdarzenie Urządzenie magazynowania Recykling Prefiks nazwy pliku Zasoby nagrywania Zasada segmentacji Zasada segmentacji: rozmiar (USN Data Load) brak Karta SD Usuń pliki i wykonaj recykling (najpierw najstarsze pliki) REC Wyłącznie wideo Rozmiar 100 Zasada segmentacji: czas 10 Źródło potoku Urządzenie magazynowania Zasoby nagrywania Czas wstrzymania zdarzenia Źródło potoku Pierwszy potok SD Wyłącznie wideo 10 Pierwszy potok Instrukcja instalacji i obsługi

63 Ustawienia wideo Ustawienia zdjęcia Przyjazna nazwa Jasność 128 Kontrast 128 Nasycenie 128 Ostrość 128 Orientacja Tryb korytarza Tryb ekspozycji 720P: Illustra 600 ultra mini do wnętrz 1080P: Illustra 610 ultra mini do wnętrz brak brak Maksimum AGC 50 Regulacja ekspozycji 0 Kompensacja podświetlenia Cyfrowa wolna przesłona Cyfrowy szeroki zakres dynamiczny Tryb Dzień i Noc Tryb balansu bieli Dynamiczny 2D DNR 3 Automatycznie / Ręczne / Redukcja migotania Automatycznie 2000 Ręczne 30 Redukcja migotania Wł./Wył. Włącz Wył. Wyłącz Automatyczny / Dzień / Noc Automatycznie atw1 / atw2 / Wciskany / Ręczny Ręczne Automatycznie 50 Wył. Środek Automatycznie Poziom Dzień do Nocy Poziom Noc do Dnia atw1 0 3 Czerwony 128 Niebieski

64 OSD Włącz OSD Uwzględnij tekst Nazwa Włącz milisekundy do wyświetlania czasu Wyłącz Data, Czas, Nazwa 720P: ADCi600-M P: ADCi610-M111 Włącz Położenie daty Procent X, Y: 6,12 Pozycja czasu procent X, Y 6,16 Nazwa położenia procent X, Y 6, 20 Profil enkodera Nazwa profilu Opis Pierwszy potok Drugi potok Włącz przesyłanie strumieniowe Kodek wideo Włącz przesyłanie strumieniowe Kodek wideo ustawienia domyślne Włączone H.264 / MJPEG H.264 MJPEG Włączone H.264 / MJPEG H.264 H.264 Rozdzielczość Maks. FPS: 30 GOP 30 Identyfikacja profili Sterowanie przepływnością Rozdzielczość 1280x720 Wysoki VBR / CBR VBR VBR Jakość obrazu Wysoki CBR Maks. FPS: 30 Jakość JPEG 75 MJPEG Rozdzielczość Maks. FPS: 30 GOP 30 Identyfikacja profili Sterowanie przepływnością 1280x x270 Wysoki VBR / CBR Docelowa przepływność VBR 4000 VBR Jakość obrazu Wysoki 58 Instrukcja instalacji i obsługi

65 CBR Docelowa przepływność 5120 Rozdzielczość 480x270 MJPEG Maks. FPS: 30 Jakość JPEG 75 Potok Włącz przesyłanie strumieniowe Włącz H.264 / MJPEG H.264 Rozdzielczość 1280x720 Maks. FPS: 30 Pierwszy potok Kodek wideo H.264 GOP 30 Identyfikacja profili Wysoki VBR / CBR VBR Sterowanie przepływnością VBR Jakość obrazu Wysoki CBR Docelowa przepływność 4000 Rozdzielczość 1280x720 MJPEG Maks. FPS: 30 Jakość JPEG 75 Włącz przesyłanie strumieniowe Włącz H.264 / MJPEG MJPEG Rozdzielczość 480x270 Maks. FPS: 7 Drugi potok Kodek wideo H.264 GOP 30 Identyfikacja profili Wysoki VBR / CBR VBR Sterowanie przepływnością VBR Jakość obrazu Wysoki CBR Docelowa przepływność 4000 Rozdzielczość 480x270 MJPEG Maks. FPS: 7 Jakość JPEG 75 59

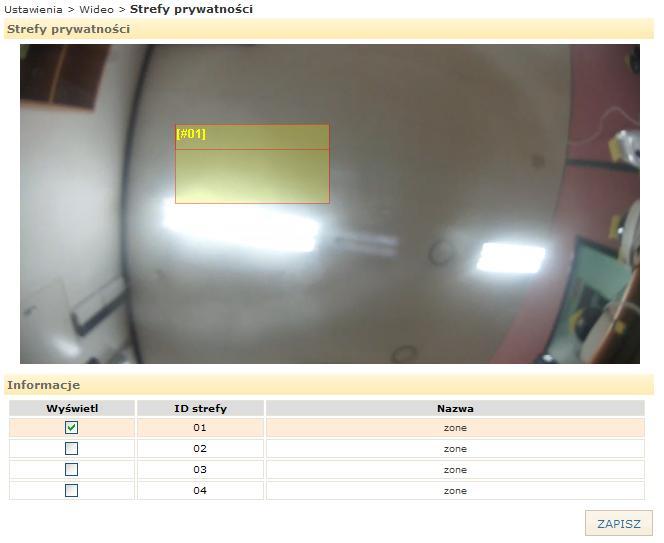

66 Strefa prywatności Strefa prywatności Strefa 01 Strefa 02 Strefa 03 Strefa 04 Wyświetl Nazwa Wyświetl Nazwa Wyświetl Nazwa Wyświetl Nazwa Niewybrane strefa Niewybrane strefa Niewybrane strefa Niewybrane strefa Ustawienia zdarzenia Zasady zdarzenia Włącz zasady Nazwa Opis Włączone Zasada ruchu Źródła zdarzeń Wykrywanie ruchu Włączone Czynność zdarzenia Nagrywanie Wyślij powiadomienie Załaduj powiadomienie do FTP Wyślij powiadomienie HTTP Wyślij Preinterwał 3 Postinterwał 10 Załącz ujęcie Liczba obrazów z przed wyzwolenia Liczba obrazów z wyzwolenia Temat Na Włącz listę Załącz ujęcie Załącz wiadomość tekstową Włącz listę Ustawienia domyślne Wyłączone Wyłącz Wyłączone Wyłączone 2 1 Wyłączone Wyłączone Wyłączone Wyłączone Ustawienia domyślne Wyłączone Wyłączone Wyłączone 60 Instrukcja instalacji i obsługi

67 Wykrywanie ruchu Odbiorca Powiadomienie FTP Powiadomienie HTTP Powiadomienie TCP Włącz Czułość 128 Rozmiar obiektu 0 Czas przywrócenia Czas trwania Nazwa Opis Adres Nazwa Opis Adres powiadomienie TCP Wyślij powiadomienie przez serwer zdarzenia TCP Wyślij powiadomienie multicast Niewybrane 3 Port 21 Ścieżka Konto Hasło Format nazwy pliku Nazwa Opis Adres Port 80 Szczegóły uwierzytelniania (jeśli wymagane) Komunikat Włącz opcję Adres IP Port Limit czasu połączenia Limit czasu wysłania Typ aktywny ustawienia domyślne ustawienia domyślne rrrrmmdd domyślne Konto Hasło ZERO nie 2 2 Limit czasu Wyłączone Wyłączone 61

68 Czas aktywny 2 Serwer TCP Port 2555 Powiadomienie dla wielu IP Adres Port 2555 TTL 1 Włącz Włączone Interwał 60 Bicie serca Serwer TCP Powiadomienie TCP Multicast Wyłączone Wyłączone Wyłączone Ustawienia sieci TCP/IP Konfiguracja adresu IP Uzyskaj adres IP poprzez DHCP/Zastosuj następujący adres IP Uzyskaj adres IP poprzez DHCP Zastosuj następujący adres IP Zastosuj następujący adres IP Adres IP Maska podsieci Adres bramy Adres IP Maska podsieci Adres bramy Główny serwer DNS Drugorzędny serwer DNS Nazwa hosta Adres lokalny (Link-Local) Niewybrane Konfiguracja HTTP/HTTPS HTTP Serwer www Numer portów TCP/IP HTTP 80 Numer portów TCP/IP HTTPS 443 NTP Serwer NTP 1 Serwer NTP 2 Serwer NTP 3 Serwer NTP 4 us.pool.ntp.org clock.isc.org ntp.shoa.cl time.bora.net UPnP RTSP/RTP Włącz Przyjazna nazwa Włącz Port 554 Włącz uwierzytelnianie RTSP 720P: ADCi600-M P: ADCi610-M111 Wyłącz 62 Instrukcja instalacji i obsługi

69 Typ uwierzytelnienia Uprawnienia Przepustowość digest administratora (administrator) 0 (Automatyczny) Włącz potok Włącz Unicast Nazwa sesji Włącz metadane ONVIF Włącz QoS DSCP ufirststream Włącz Wyłącz DSCP wideo 0 DSCP meta ONVIF 0 Pierwszy potok Włącz potok Wyłącz Zawsze włącz mulitcast Wyłącz Adres IP wideo Port wideo Adres IP meta Onvif Multicast Meta port ONVIF TTL 1 Nazwa sesji Włącz metadane ONVIF Włącz QoS DSCP DSCP wideo 0 DSCP meta ONVIF 0 mfirststream Wyłącz Wyłącz Unicast Włącz potok Nazwa sesji Włącz metadane ONVIF Włącz QoS DSCP Włącz usecondstream Włącz Wyłącz Drugi potok Multicast DSCP wideo 0 DSCP meta ONVIF 0 Włącz potok Wyłącz Zawsze włącz mulitcast Wyłącz Adres IP wideo Port wideo Adres IP meta Onvif Meta port ONVIF TTL 1 63

70 mdns SMTP ( ) DDNS SNMP Filtrowanie adresów IP Włącz Przyjazna nazwa Nazwa nadawcy Z adresu Adres serwera pocztowego Port serwera pocztowego 25 Włącz zaszyfrowane połączenie (SSL) Użyj uwierzytelniania, aby zalogować się do tego serwera Nazwa użytkownika Hasło Włącz DDNS Typ Nazwa domeny Nazwa sesji Włącz metadane ONVIF Włącz QoS DSCP DSCP wideo 0 DSCP meta ONVIF 0 Włącz 720P: ADCi600-M P: ADCi610-M111 Wyłącz Wyłącz Wyłącz Czas aktualizacji 600 Nazwa użytkownika Hasło Włącz Lokalizacja Kontakt Odczyt społeczności Pułapka Wer. 1.0 Pułapka Wer. 2.0 Włącz Zawsze zezwalaj na żądania ping Zezwalaj na adres IP administratora Zasady dostępu Przefiltrowane adresy IP DynDNS Wyłącz publiczny Niewybrane Wybrane Odmów msecondstream Wyłącz Wyłącz 64 Instrukcja instalacji i obsługi

71 Ustawienia konfiguracji Użytkownicy Data i czas API/ONVIF Lista użytkownika Nazwa użytkownika Hasło Włącz login anonimowej przeglądarki (brak nazwy użytkownika i brak hasła) Strefa czasowa Źródło synchronizacji Format daty i czasu Włącz ONVIF Włącz wykrywanie ONVIF (wykrywanie ws) Włącz uwierzytelnianie ONVIF administratora (admin) administratora (admin) Włącz GMT-05:00 (Czas wschodni (USA i Kanada)) Zegar czasu rzeczywistego w systemie Data Czas Włączone Włączone Włączono Język Język Angielski Aktualizacja oprogramowania sprzętowego Dziennik systemu Wyszukiwanie zdarzeń Konfiguracja Import/Eksport Ustawienia fabryczne Tryb kopii zapasowej Konfiguracja kopii zapasowej dziennika FTP Zapisz ustawienia sieci Zachowaj informacje o koncie użytkownika Zachowaj ustawienia strefy czasowej Ponowne uruchomienie - Włącz ochronę przed atakiem metodą powtórzeń - Ręczne Nazwa Adres Port 21 Ścieżka Konto Hasło Format nazwy pliku - Wybrane Wybrane Wybrane RRRR-MM-DD 24-godzinny Wyłączone 65

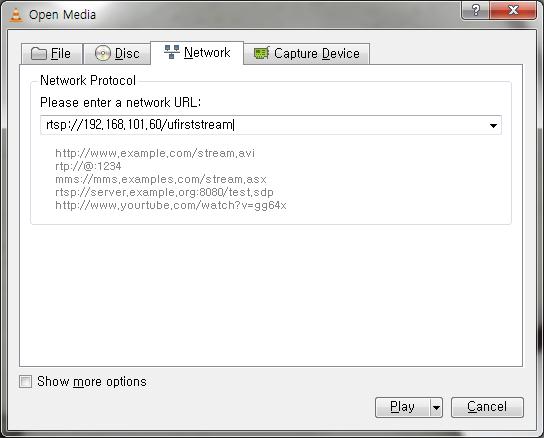

72 Załącznik B: Korzystanie z odtwarzacza VLC do przeglądania przesyłania strumieniowego RTSP Uwaga: Załącznik ten zamieszczono wyłącznie do wiadomości użytkownika. Nie ponosimy odpowiedzialności za żadne błędy spowodowane podczas korzystania z oprogramowania VLC ani nie zapewniamy wsparcia w razie ich wystąpienia. Proszę postępować zgodnie z poniższymi instrukcjami: 1. Pobrać i zainstalować odtwarzacz VLC z 2. Uruchomić odtwarzacz VLC. 3. Kliknąć Multimedia > Otwórz potok sieci. 4. Z poziomu zakładki Sieć wybrać RTSP w menu Protokół. 5. Wpisać adres IP potoku, który ma być przeglądany w polu Adres. 6. Kliknąć Odtwórz i pojawi się obraz przesyłania strumieniowego. Domyślne URL i porty jak pokazano poniżej: Potok Port KODEK Polecenie żądania RTSP Główny potok A/V 554 Wideo i audio rtsp://<ip Address>:[primary A/V codec port]/ufirststream Drugorzędowy potok A/V 554 Wideo i audio rtsp://<ip Address>:[primary A/V codec port]/usecondstream 66 Instrukcja instalacji i obsługi
