1 Illustra Pro LT 2MP Bullet Illustra Pro Compact Mini-Bullet Skrócona instrukcja obsługi A0

2

3 Uwaga Informacje zawarte w niniejszej instrukcji były aktualne w dniu publikacji. Producent zastrzega prawo do wprowadzania zmian i ulepszeń produktów. W związku z powyższym wszelkie specyfikacje mogą podlegać zmianom bez powiadomienia. Prawa autorskie Na mocy praw autorskich niniejszej instrukcji nie wolno powielać, kopiować, reprodukować, tłumaczyć ani przetwarzać na elektronicznych lub innych odczytywalnych nośnikach, w całości lub części, bez uprzedniej pisemnej zgody firmy Tyco Security Products Tyco Security Products. Wszelkie prawa zastrzeżone. Obsługa klienta Dziękujemy za wybór produktów firmy Tyco Security Products. Usługi posprzedażne są świadczone za pośrednictwem rozległej sieci przedstawicieli na całym świecie. W celu uzyskania serwisu lub dostępu do usług posprzedażnych prosimy o kontakt z przedstawicielem, u którego zakupiony został niniejszy produkt. Nasi przedstawiciele udzielają wysokiej jakości obsługi klienta oraz usług posprzedażnych. Przedstawiciele powinni kontaktować się z firmą Tyco Security Products pod telefonem (800) lub (561) lub za pośrednictwem strony internetowej Znaki towarowe Znaki towarowe, logotypy i znaki usługowe zawarte w niniejszym dokumencie są zarejestrowane w Stanach Zjednoczonych (lub w innych krajach). Wszelkie nadużycia w stosowaniu znaków towarowych są surowo zabronione. Firma Tyco Security Products będzie zaparcie i w pełni egzekwować swoje prawa do własności intelektualnej w najszerszym prawnie dopuszczalnym zakresie. Jeśli zajdzie taka potrzeba, będą one egzekwowane na drodze sądowej. Wszelkie znaki towarowe nienależące do firmy Tyco Security Products są własnością innych odpowiednich podmiotów. Są one stosowane za zgodą tych podmiotów lub na mocy obowiązujących przepisów. Oferowane produkty oraz ich specyfikacje podlegają zmianom bez uprzedniego powiadomienia. Rzeczywiste produkty mogą różnić się od produktów na zdjęciach. Nie wszystkie produkty są wyposażone w pełen zakres funkcji. Dostępność jest zróżnicowana w zależności od regionu; proszę skontaktować się z lokalnym przedstawicielem handlowym. Sensormatic Electronics LLC 6600 Congress Avenue Boca Raton, FL33487 U.S.A. i

4 Informacja o użytkowaniu Niniejszy podręcznik przeznaczony jest dla administratorów oraz użytkowników kamery sieciowej. Przed skorzystaniem ze sprzętu proszę się z nim dokładnie zapoznać. Przed zastosowaniem kamery należy zastosować się do wszystkich wymogów. Nie ponosimy odpowiedzialności za żadne błędy techniczne ani topograficzne. Zastrzegamy sobie prawo do zmiany produktu oraz podręczników bez powiadomienia. Dokument zachować do późniejszego użytku. Kamera ma wykorzystywać źródło zasilania PoE zgodne z wymogami LPS. Kamerę należy zainstalować na trwałej powierzchni montażowej. Kamerę i inne akcesoria utrzymywać suche. Nie ponosimy żadnej odpowiedzialności za uszkodzenia wskutek niewłaściwego użytkowania. Informacja bezpieczeństwa Modele kamery do wnętrz montowane we wnęce oceniono jako odpowiednie do stosowania w systemach obiegu powietrza, z wyjątkiem wnętrz kanałów wentylacyjnych oraz przestrzeni paleniska kotła Środki ostrożności ESD: Produkt, przy pokrywie zdjętej na czas instalacji i regulacji, jest wrażliwy na wyładowanie elektrostatyczne. Instalator powinien podjąć odpowiednie kroki kontrolne ESD, np. zastosować opaskę uziemiającą ESD podłączoną do obudowy kamery. Uwaga do instalatora: Sieci POE podłączonych do koderów IP nie należy przekierowywać do lokalizacji zewnętrznej lub znajdującej się poza zakładem. ii Skrócona instrukcja obsługi

5 Cechy produktu Cechy produktu Cechy ADCi610-M022 IPL02B1BNWIY IPL02B2BNWIY Wykrywanie ruchu Wykrywanie ruchu Wysoka jakość kompresji podczas przesyłania strumieniowego w czasie rzeczywistym Wysoka jakość kompresji podczas przesyłania strumieniowego w czasie rzeczywistym Najwyższa jakość obrazu dzięki pełnej szybkości klatek przy maksymalnej rozdzielczości 1920x1080 Najwyższa jakość obrazu dzięki pełnej szybkości klatek przy maksymalnej rozdzielczości 1920x1080 Obsługa jednoczesnego przesyłania strumieniowego zakodowanego sygnału H.264 oraz MJPEG Obsługa jednoczesnego przesyłania strumieniowego zakodowanego sygnału H.264 oraz MJPEG Szeroki zakres dynamiki (Wide Dynamic Range WDR) Szeroki zakres dynamiki (Wide Dynamic Range WDR) Kompensacja podświetlenia Kompensacja podświetlenia Cyfrowa wolna przesłona Cyfrowa wolna przesłona Rozświetlenie IR Rozświetlenie IR Dynamiczna cyfrowa redukcja szumów 2D Dynamiczna cyfrowa redukcja szumów 2D Obsługa OSD Obsługa OSD Odporna na czynniki pogodowe (IP66) Odporna na czynniki pogodowe (IP66) Nagrywanie zdarzeń lub ciągłe na karcie microsd lub FTP (karta microsd nie jest dołączona) Nagrywanie zdarzeń lub ciągłe na karcie microsd lub FTP (karta microsd nie jest dołączona) Obsługa PoE Obsługa PoE Zgodność z ONVIF 2.4 (profil S) Zgodność z ONVIF 2.4 (profil S) Zdalna kontrola powiększenia i ostrości Analogowe wyjście wideo. Cyfrowe wejście / wyjście 1

6 Cechy produktu Wymiary ADCi610-M022 (jednostka: mm) Wymiary IPL02B1BNWIY IPL02B2BNWIY (jednostka: mm) 2 Skrócona instrukcja obsługi

7 Cechy produktu Zawartość opakowania Opakowanie zawiera kamerę, śruby, kotwy, wodoodporną opaskę, rdzeń ferrytowy, klucz sześciokątny, uniwersalne wtyczki, skróconą instrukcję instalacji, płytę CD, papierowy wzornik montażu, kartę microsd (wyłącznie dla modelu kamery IQS02MFONWTY). Ostrożnie rozpakować i obchodzić się ze sprzętem. Uwaga: Zawartość opakowania może róznić się, zależnie od modelu: Kamera x 1 Śruby mocujące z plastikowymi kotwami x 3 ADCi610-M022 IPL02B2BNWIY Skrócona instrukcja instalacji i płyta CD x 1 Klucz sześciokątny Silikonowa, wodoodporna opaska Papierowy wzornik montażu x 1 Rdzeń ferrytowy (ADCi610-M022) karta microsd (już zainstalowana wyłącznie w modelu kamery IQS02MFONWTY) Kabel wyjścia wideo (IPL02B1BNWIY i IPL02B2BNWIY) 3

8 Elementy sterujące/złącza Elementy sterujące/złącza ADCi610-M022 Osłona przeciwsłoneczna Czujnik światła CDS Gniazdo karty pamieci microsd / SDHC / SDXC Przycisk resetowania Panel połączeniowy Złącze LAN ZIELONE: DI BIAŁE: DI COM POMARAŃCZOWE: DO ŻÓŁTE: DO COM Terminal Złącze LAN Złącze Złącze zasilania 4 Skrócona instrukcja obsługi

9 Elementy sterujące/złącza IPL02B1BNWIY IPL02B2BNWIY Osłona przeciwsłoneczna Panel połączeniowy Złącze LAN Gniazdo SD kart Card microsd/sdhc/ SDXC Wyjście wideo Video Gniazdo Out kablowe Przycisk resetowania Reset Przycisk PAL/NTSC Uwaga Przedstawione tutaj modele oraz ich wygląd mogą ulec zmianie bez wcześniejszego powiadomienia. Osłona przeciwsłoneczna: Chroni obiektyw kamery przed bezpośrednim światłem słonecznym. Przycisk resetu: Ten przycisk spowoduje reset lub wyzerowanie domyślnych ustawień fabrycznych. Więcej informacji znajdzisz w rubryce Ponowne uruchomienie lub Domyślne ustawienia fabrycznew sekcji Konserwacja Instrukcji instalacji i obsługi kamery. Czujnik światła CDS: Służy do wykrywania poziomu oświetlenia otoczenia oraz jego intensywności. Czujnika nie należy zasłaniać kablem lub innymi przedmiotami. Gniazdo karty pamieci microsd / SDHC / SDXC: Kamera obsługuje karty pamięci do 64 GB. Do nagrań HD zaleca się kartę pamięci SD klasy 4 lub wyższej. Panel połączeniowy: Kablowe łącza do cyfrowego wejścia/wyjścia. Więcej informacji znajdziesz w rubryce Złącza w Instrukcji instalacji i obsługi kamery. Złącze LAN: Jest to złącze LAN RJ45 przeznaczone dla 10/100 Base-T Ethernet. 5

10 Elementy sterujące/złącza Złącze urządzeń peryferyjnych Złącze czujnika (DI) Czujnik (DI) można podłączyć do czujnika napięciowego lub czujnika przekaźnikowego, jak pokazano na poniższych rysunkach. Ustawienia można skonfigurować z poziomu strony internetowej kamery. Zakres napięcia wejściowego: Od 0 VDC do 5 VDC, maks. 50 ma PRZESTROGA Nie należy przekraczać maksymalnego napięcia wejściowego lub mocy przekaźnika. Wewn. +3,3 V Wewn. DI Wyjście czujnika + - DI Wyjście czujnika + - COM COM + - Typ przekaźnika Typ napięcia Złącze alarmu (DO) Obsługiwany jest tylko typ przekaźnikowy Moc przekaźnika: Maks. 24 VDC 50 ma Aktywacją można zarządzać z poziomu strony internetowej kamery. (IPL02B2BNWIY) PRZESTROGA Nie należy przekraczać maksymalnej mocy przekaźnika. Wewn. DO Urządzenia COM Typ przekaźnika 6 Skrócona instrukcja obsługi

11 Elementy sterujące/złącza Złącze zasilania Kamera przyjmuje zasilanie 12 VDC lub PoE. Przy zasilaniu 12 VDC należy podłączyć zasilacz zdolny do dostarczenia kamerze wystarczającej mocy. Należy także zapoznać się z parametrami polaryzacji widocznymi na poniższym obrazie. - + Gniazda sieci LAN Jest to złącze LAN RJ45 przeznaczone dla 10/100 Base-T Ethernet. W celu podłączenia urządzenia do koncentratora lub routera w sieci, należy użyć kabla Ethernet (RJ45). 7

12 Instalacja Instalacja 1. Umieścić papierowy wzornik instalacji znajdujący się w opakowaniu na żądanej powierzchni instalacji. 2. Wywiercić trzy otwory we właściwych miejscach określonych na podstawie papierowego wzornika instalacji i umieścić w nich kotwy. 3. Przyczepić silikonową, wodoodporną opaskę dołączoną do zestawu do powierzchni instalacyjnej kamery, dopasowując ją do trzech otworów wyrównawczych w powierzchni instalacyjnej kamery. 4. Podłączyć wymagane kable do urządzenia. Patrz rozdziałłączaw niniejszej instrukcji, aby uzyskać więcej informacji. 5. Umieścić korpus kamery na powierzchni instalacyjnej, dopasowując znajdujące się na nim otwory wyrównawcze do plastikowych kotew. 6. Dokręcić plastikowe kotwy do śrub w otworach wyrównawczych kamery. 7. Dostosować kierunek kamery. Patrz sekcja Dostosowywanie kąta kamery, aby uzyskać więcej informacji. 8. Zamontować osłonę obiektywu na kamerze, obracając ją zgodnie z ruchem wskazówek zegara. 9. Dostosować powiększenie i ostrość kamery. Patrz sekcja Regulacja powiększenia i ostrości kamery w niniejszej instrukcji w celu uzyskania informacji na temat tego, jak tego dokonać. Pokazany model: IPL02B2BNWIY PRZESTROGA Zaleca się uszczelnienie szczelin, które mogą powstać po instalacji kamery. Szczeliny mogą spowodować problemy, takie jak wilgoć, przeciek wody itp., które negatywnie wpłyną na działanie kamery. PRZESTROGA Aby zapobiec uszkodzeniu produktów, umieść kamerę na stabilnej, niewibrującej powierzchni. Jeśli nie masz pewności, czy powierzchnia jest stabilna, skonsultuj ew. wzmocnienia z personelem ds. bezpieczeństwa, a następnie kontynuuj instalację. 8 Skrócona instrukcja obsługi

13 Dostosowanie kąta kamery Dostosować kąt kamery, zmieniając jej kierunek według następujących obrazów Montaż na ścianie Montaż na suficie 1 2 Pokazany model: ADCi610-M022 A. Poluzować złącze (2) za pomocą klucza sześciokątnego, aby dopasować kąt nachylenia kamery zamontowanej na uchwycie ściennym. B. Po instalacji na ścianie w razie konieczności delikatnie dopasować kąt, poluzowując złącze (1). A. Poluzować złącze (3) za pomocą klucza sześciokątnego, a następnie obrócić mocowanie kamery o 180 stopni, jeśli mocowanie przymocowano do uchwytu ściennego (obraz po lewej). Dokręcić złącze (3). B. Poluzować złącze (2), aby ustawić idealny kąt nachylenia kamery i dokręcić złącze po osiągnięciu odpowiedniego kąta. C. W razie konieczności delikatnie dopasować kąt po instalacji na suficie. Dostosowanie powiększenia i ostrości IPL02B1BNWIY i IPL02B2BNWIY Twoja kamera jest wyposażona w zmotoryzowany mechanizm regulacji powiększenia i ostrości. W związku z tym w celu regulacji powiększenia i ostrości urządzenie musi być podłączone do sieci. Informacje na temat połączenia sieciowego znajdziesz w sekcji Połączenie sieciowe i Konfiguracjaniniejszej instrukcji. Po podłączeniu urządzenia do sieci i otwarciu strony internetowej, przejdź do sekcji Konfiguracja (Setup) > Wideo (Video) > Powiększenie/Ostrość (Zoom/Focus). Zostaną wyświetlone poniższe funkcje. Dostosować powiększenie i ostrość, klikając na przyciski strzałek. Przyciski przesuwają obiektyw w większym stopniu niż przyciski. Można także kliknąć opcję Kliknij, aby wyostrzyć, aby automatycznie skonfigurować ostrość obiektywu. Więcej informacji na temat regulacji powiększenia i ostrości z poziomu strony internetowej znajdziesz w Przewodniku konfiguracji kamery. 9

14 Specyfikacje Specyfikacje Lista modeli ADCi610-M022 IPL02B1BNWIY IPL02B2BNWIY Aparat Czujnik obrazu Maks. Rozdzielczość Rozmiar piksela Typ Aktywny obszar obrazu Typ 1080p (1920x1080) 3x3 µm CMOS H x V µm Wbudowany obiektyw Długość ogniskowej 4,3 mm IPL02B2BNWIY IPL02B1BNWIY 3,0 (w) ~ 9,0 (t) mm 2,8 (w) ~ 12,0 (t) mm Obiektyw Wzgl. apertura F2,0 F1,2 (w) ~ F2,3 (w), optyczny obiektyw 3x o zmotoryzowanej regulacji powiększenia i ostrości F1,4 Przysłona Stała Przysłona automatyczna Format 1/2,9" IPL02B2BNWIY IPL02B1BNWIY 1/2,9" 1/2,7" IPL02B2BNWIY IPL02B1BNWIY Kąt widzenia Poziomo 74,4 Około 110,8 (szer.) ~ 35,5 (tele.) Około 106 (szer.) ~ 32 (tele.) Pionowo 40,8 Około 57,7 (szer.) ~ 19,9 (tele.) Elektroniczny czas migawki 1/2~1/ sekund Min. oświetlenie Kolor: 0,3 luksa (30IRE) C/B: 0 luksów (wł. IR LED) Kolor: 0,5 luksa (30IRE) C/B: 0 luksów (wł. IR LED) 10 Skrócona instrukcja obsługi

15 Specyfikacje KODEK Kompresja wideo Przesyłanie strumieniowe wideo Wartość wyjściowa H.264, wysoki profil (MPEG-4 Part 10/ AVC), MJPEG (Motion JPEG) Podwójny potok, konfigurowalne potoki w H.264, MJPEG H.264: Kontrolowana szybkość klatek, szerokość pasma (VBR/CBR), GOP MJPEG: Kontrolowana prędkość klatek, jakość JPEG Rozdzielczość 1920x x x x x x x x x x x x x x x x180 Maks. szybkość klatek H.264: Maks. 30 fps we wszystkich rozdzielczościach MJPEG: Maks. 30 fps we wszystkich rozdzielczościach Funkcje specjalne Ustawienia obrazu Kontrola orientacji Kontrola obrotu Dynamiczna cyfrowa redukcja szumów 2D (DNR) Inteligentna kontrola przepływności Regulacja ekspozycji Balans bieli Kompensacja podświetlenia Rozświetlenie IR Szeroki zakres dynamiczny Kontrola redukcji migotania DSS (Spowolnienie migawki, ang. sens-up) Dzień i noc Konfigurowalna jasność, kontrast, nasycenie, ostrość Funkcja Flip & Mirror Brak / Lewo (-90 stopni) / Prawo (+90 stopni) Obsługiwana (1 ~ 15) Obsługiwana (W trybie VBR) +1,0, +0,6, +0,3, 0, -0,3, -0,6, -1.0 EV ATW1 / ATW2 / Wciskany / Ręczny Brak / Lewo (90 stopni) / Prawo (+90 stopni) Włączone / Ręczne Wł./Wył. Normalna, 50 Hz, 60 Hz 2X ~ 16X, Wył. Odłączany filtr podczerwieni (IR Cut Filter) 11

16 Specyfikacje OSD Strefa prywatności Znacznik godziny oraz nakładka podpisu 4 konfigurowalne regiony (konfigurować wyłącznie za pomocą IE) Sieć Standard Ethernet Protokół Zabezpieczenia Synchronizacja czasu NTP Częstotliwość zbierania danych 10 / 100 / Base-T QoS Layer 3 DiffServ, TCP/IP, UDP/IP, HTTP, HTTPS, FTP, RTSP, RTCP, RTP/UDP, RTP/TCP, mdns, UPnP, SMTP, DHCP, DNS, DynDNS, NTP, SNMPv1/v2c, IGMP, ICMP, SSLv2/v3, TLSv1 Dostęp wielopoziomowy chroniony hasłem Raz na 24 godziny Integracja Interfejs programowania aplikacji Źródła zdarzeń Akcje zdarzenia Przesyłanie strumieniowe metadanych zdarzenia (RTSP/RTP) Zestaw programisty oprogramowania (SDK) IAPI3 ONVIF 2.4 Profil S (lub wyższy) Wykrywanie ruchu wideo; czujnik (DI) Ładowanie pliku: , FTP Powiadomienie: , FTP, HTTP, TCP Zapis: magazynowanie na karcie SD, FTP Alarm wyzwalacza (DO) Wykrywanie ruchu wideo (MD) Cechy mechaniczne Materiał Aluminiowa forma Masa 600 g (1,32 funta) 870 g (1,92 funta) Wymiary 7,36 x 7,62 x 10,5 cm (2,9" x 3,0" x 4,13") 8,9 x 8,63 x 27,94 cm (3,5" x 3,4" x 11") Klasa ochrony IP66, odporna na czynniki pogodowe Środowisko Wilgotność robocza Temperatura robocza Temperatura przechowywania Wilgotność do 85% wilgotności względnej (niekondensującej) [DC12V] -20 C ~ 50 C (-4 F ~ 122 F) [PoE] -20 C ~ 50 C (-4 F ~ 122 F) -40 C ~ 60 C (-40 F ~ 140 F) 12 Skrócona instrukcja obsługi

17 Specyfikacje Zasilanie Źródło zasilania/zużycie 12 VDC, PoE IEEE 802.3af Klasa 2 / maks. 6 W 12 VDC, PoE IEEE 802.3af Klasa 2 / maks. 12 W przy 12 VDC Tolerancja (wahania napięcia) ± 10% (10,8 VDC ~ 13,2 VDC) Interfejs Funkcja Edge Storage 1x gniazdo karty pamięci microsd/microsdhc/microsdxc (karta nie jest w zestawie) pojemność 64 GB Zgodność z normami Bezpieczeństwo Emisja Odporność na zakłócenia Środowisko UL IEC CSA 22.2 No EN FCC Część 15 Klasa A EN55022 klasa A AS/NZS CISPR 22 Klasa A ICES-003/NMB-003 Klasa A EN EN55024 EN IEC RoHS/WEEE 13

18 Podłączenie sieciowe i konfiguracja Typy połączenia sieciowego Podłączenie sieciowe i konfiguracja Istnieje kilka sposobów podłączenia kamery do sieci w zależności od wymogów aplikacyjnych. Ustawienia sieciowe kamery zawsze ustawiać zgodnie z konfiguracją sieci. Diagramy poniżej przedstawiają niektóre typowe aplikacje wraz z wytycznymi dotyczącymi ustawień sieciowych. W celu uzyskania szczegółowych informacji nt. ustawień sieciowych zawsze należy skonsultować się, wedle potrzeb, z administratorem sieci lub ISP. Typ 1: Bezpośrednie podłączenie do komputera Podłączyć kamerę bezpośrednio do komputera za pomocą standardowego kabla Ethernet podłączonego do złącza LAN. Aby uzyskać dostęp do kamery, komputer musi być w tej samej sieci co kamera. Kamera ma domyślnie stały adres IP (np ) o masce podsieci Jeśli w Twojej sieci nie można użyć stałego domyślnego adresu IP, użyć aplikacji Illustra Connect, aby zmienić adres IP kamery lub zmienić adres IP Twojego komputera tak, aby znajdował się w tej samej sieci, co kamera. Teraz możesz uzyskać dostęp do kamery z poziomu komputera. Typ 2: Podłączanie kamery (kamer) do lokalnej sieci komputerowej (LAN) Aby dodać kamerę (kamery) do istniejącej sieci LAN, podłączyć kamerę (kamery) do koncentratora sieciowego lub przełącznika do sieci. Funkcja DHCP jest domyślnie włączona w kamerze, więc adres IP musi zostać przydzielony przez serwer DHCP. Jeśli jednak Twoja sieć nie dysponuje serwerem DHCP lub serwer DHCP nie może przydzielić adresu IP, kamera obierze domyślny adres IP o masce podsieci Użyj aplikacji Illustra Connect, aby zmienić adres IP kamery, jeśli nie znajduje się on w tej samej sieci, co Twój komputer. 14 Skrócona instrukcja obsługi

19 Podłączenie sieciowe i konfiguracja Typ 3: Zdalne podłączenie przez Internet Jeśli sieć, w której znajduje się kamera, jest podłączona do Internetu, można również uzyskać zdalny dostęp do kamery za pośrednictwem Internetu. Zazwyczaj router szerokopasmowy posiada wbudowaną funkcjonalność DHCP przydzielającą lokalny adres IP do kamery. Alternatywnie kamerze można przypisać stały adres IP, aby zapobiec jego częstym zmianom. Aby uzyskać dostęp do kamery z poziomu lokalnego komputera, wystarczy wykorzystać lokalny adres IP kamery. Chcąc włączyć zdalny dostęp należy skonfigurować router/zaporę pod kątem przekazywania przychodzącego zapytania do stałego, lokalnego adresu IP kamery. W ten sposób kiedy zewnętrzny host przesyła zapytanie o dostęp do kamery, dotrze ono najpierw do zewnętrznego adresu IP routera, a następnie zostanie przekazane do lokalnego adresu IP kamery. Przekazywanie portu opiera się na usłudze, które ma być świadczona. Na przykład: przekazać port HTTP, aby włączyć zdalny dostęp do kamery przez Internet lub port RTSP, aby włączyć dostęp do potoków audio/wideo z kamery. Dostęp do kamery po raz pierwszy Kamera wyposażona jest w funkcjonalność ustawienia w oparciu o sieć www, umożliwiając przeglądanie wideo z kamery oraz jej konfigurację pod kątem optymalnego wykorzystania we własnym środowisku. Aby uzyskać dostęp do funkcjonalności sterowania w oparciu o sieć www niezbędny jest komputer spełniający następujące wymagania: System operacyjny: Windows Vista lub Windows 7, Windows 8 i Mac OS Przeglądarka: Internet Explorer wersja 8.0 lub nowsza, Chrome, Safari Procesor: Intel Core 2 duo P8400 lub wyższy Karta graficzna: Z obsługą DirectX 3D (*jeśli wyłączono akcelerację Direct3D, wpisz dxdiag w Start >Uruchom na komputerze, a następnie sprawdź parametry DirectX) Pamięć RAM: DDR3 4GB lub więcej Inne: środowisko Java ( + QuickTime W celu podłączenia komputera do sieci wykonać następujące kroki. Krok 1: Ustanowić połączenie W przypadku pierwszego ustawienia podłączyć jeden koniec standardowego kabla Ethernet do złącza RJ45 kamery, a drugi koniec do portu LAN w komputerze. 15

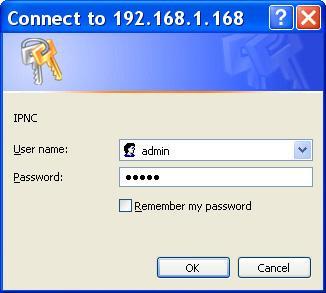

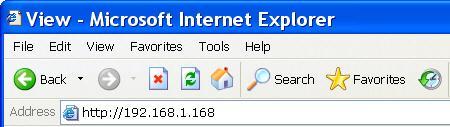

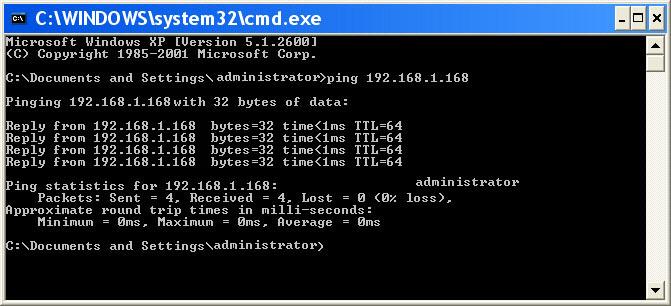

20 Podłączenie sieciowe i konfiguracja Krok 2: Skonfigurować adres IP komputera W celu skonfigurowania adresu IP komputera patrz Typ połączenia sieciowego na stronie 15. Krok 3: Sprawdzić połączenie pomiędzy komputerem a IP kamery 1. Uruchomić wiersz poleceń klikając menu Start, Programy, Akcesoria, a następnie Wiersz poleceń. 2. W oknie wiersza poleceń wpisać ping x.x.x.x, gdzie x.x.x.x to adres IP kamery. 3. Jeśli pojawi się komunikat Odpowiedź z, oznacza to nawiązanie połączenia. Krok 4: Uzyskać dostęp do kamery z poziomu przeglądarki IE Otworzyć przeglądarkę IE i wpisać adres IP kamery w polu adresu. Gdy użytkownik kliknie na opcję Konfiguracja lub inne opcje menu, kamera poprosi o wpisanie danych logowania (ekran może wyglądać inaczej, zależnie od wersji IE): Kiedy pojawi się prośba o login, wpisać nazwę użytkownika oraz hasło. (domyślne dane: admin, admin). Należy pamiętać, że w przypadku hasła ważna jest wielkość znaków. 16 Skrócona instrukcja obsługi

21 Podłączenie sieciowe i konfiguracja Korzystanie z narzędzia Illustra Connect do zarządzania kamerami Dostęp do kamery możesz uzyskać za pomocą przeglądarki IE lub dostarczonego programu narzędziowego Illustra Connect. Illustra Connect to narzędzie zarządzania przeznaczone do zarządzania kamerami sieciowymi w sieci LAN. Może ono: - pomóc w znalezieniu wielu kamer sieciowych; - automatycznie skonfigurować adresy IP w celu rozwiązania konfliktów; - wyświetlić status połączenia; - zarządzać aktualizacjami oprogramowania sprzętowego. 17

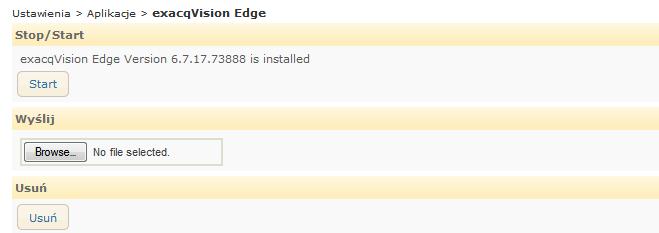

22 Korzystanie z oprogramowania exacqvision Edge Korzystanie z oprogramowania exacqvision Edge Opcje instalacji i zarządzania oprogramowaniem serwerowym exacqvision Edge dla kamery można znaleźć w opcji Konfiguracja > Aplikacje > exacqvision Edge interfejsu internetowego kamery. Ta strona umożliwia zainstalowanie lub usunięcie oprogramowania Edge lub, w przypadku gdy jest ono już zainstalowane, aktywowanie lub wstrzymanie serwera. exacqvision Edge działa tylko, gdy w kamerze jest zamontowana karta pamięci SD. Jeśli zainstalowano oprogramowanie Edge i kartę pamięci SD, a mimo to oprogramowanie Edge nie działa, należy spróbować wyjąć i włożyć ponownie kartę pamięci SD lub sformatować kartę z poziomu menu Magazynowanie na górze interfejsu internetowego. Szczegółowe instrukcje dotyczące obsługi i aktualizacji aplikacji exacqvision Edge za pośrednictwem strony internetowej kamery można znaleźć w Przewodniku konfiguracji kamery. 18 Skrócona instrukcja obsługi
