1 Mikrokamera Illustra Pro 2MP Skrócona instrukcja obsługi A0

2

3 Uwaga Informacje zawarte w niniejszej instrukcji były aktualne w dniu publikacji. Producent zastrzega prawo do wprowadzania zmian i ulepszeń produktów. W związku z powyższym wszelkie specyfikacje mogą podlegać zmianom bez powiadomienia. Prawa autorskie Na mocy praw autorskich niniejszej instrukcji nie wolno powielać, kopiować, reprodukować, tłumaczyć ani przetwarzać na elektronicznych lub innych odczytywalnych nośnikach, w całości lub części, bez uprzedniej pisemnej zgody firmy Tyco Security Products Tyco Security Products. Wszystkie prawa zastrzeżone. Obsługa klienta Dziękujemy za wybór produktów firmy Tyco Security Products. Usługi posprzedażne są świadczone za pośrednictwem rozległej sieci przedstawicieli na całym świecie. W celu uzyskania serwisu lub dostępu do usług posprzedażnych prosimy o kontakt z przedstawicielem, u którego zakupiony został niniejszy produkt. Nasi przedstawiciele udzielają wysokiej jakości obsługi klienta oraz usług posprzedażnych. Przedstawiciele powinni kontaktować się z firmą Tyco Security Products pod telefonem (800) lub (561) lub za pośrednictwem strony internetowej Znaki towarowe Znaki towarowe, logotypy i znaki usługowe zawarte w niniejszym dokumencie są zarejestrowane w Stanach Zjednoczonych (lub w innych krajach). Wszelkie nadużycia w stosowaniu znaków towarowych są surowo zabronione. Firma Tyco Security Products będzie zaparcie i w pełni egzekwować swoje prawa do własności intelektualnej w najszerszym prawnie dopuszczalnym zakresie. Jeśli zajdzie taka potrzeba, będą one egzekwowane na drodze sądowej. Wszelkie znaki towarowe nienależące do firmy Tyco Security Products są własnością innych odpowiednich podmiotów. Są one stosowane za zgodą tych podmiotów lub na mocy obowiązujących przepisów. Oferowane produkty oraz ich specyfikacje podlegają zmianom bez uprzedniego powiadomienia. Rzeczywiste produkty mogą się różnić od przedstawionych na zdjęciach. Nie wszystkie produkty mają wszystkie zaprezentowane funkcje. Dostępność produktów może być różna w zależności od regionu; skontaktuj się ze swoim przedstawicielem handlowym. i

4 Informacja o użytkowaniu Niniejszy podręcznik przeznaczony jest dla administratorów oraz użytkowników kamery sieciowej. Przed skorzystaniem ze sprzętu proszę się z nim dokładnie zapoznać. Przed zastosowaniem kamery należy zastosować się do wszystkich wymogów. Nie ponosimy odpowiedzialności za żadne błędy techniczne ani topograficzne. Zastrzegamy sobie prawo do zmiany produktu oraz podręczników bez powiadomienia. Dokument zachować do późniejszego użytku. Kamera przeznaczona jest wyłącznie do wnętrz. Kamera ma wykorzystywać źródło zasilania PoE zgodne z wymogami LPS. Kamerę należy zainstalować na trwałej powierzchni montażowej. Kamerę i inne akcesoria utrzymywać suche. Nie ponosimy żadnej odpowiedzialności za uszkodzenia wskutek niewłaściwego użytkowania. RYZYKO WYBUCHU, JEŚLI BATERIA ZOSTANIE WYMIENIONA NA NIEWŁAŚCIWEGO TYPU BATERIĘ. UTYLIZOWAĆ ZUŻYTE BATERIE ZGODNIE Z INSTRUKCJAMI PRODUCENTA. Informacja bezpieczeństwa Modele kamery do wnętrz montowane we wnęce oceniono jako odpowiednie do stosowania w systemach obiegu powietrza, z wyjątkiem wnętrz kanałów wentylacyjnych oraz przestrzeni paleniska kotła Środki ostrożności ESD: Produkt, przy pokrywie zdjętej na czas instalacji i regulacji, jest wrażliwy na wyładowanie elektrostatyczne. Instalator powinien podjąć odpowiednie kroki kontrolne ESD, np. zastosować opaskę uziemiającą ESD podłączoną do obudowy kamery. Uwaga do instalatora - Sieci POE podłączonych do koderów IP nie należy przekierowywać do lokalizacji zewnętrznej lub znajdującej się poza zakładem. ii Skrócona instrukcja obsługi

5 Cechy produktu Cechy produktu Skrócona instrukcja obsługi obejmuje następujące kody produktów: IPS02HFANWSY1 IPS02HFANWSY2 IPS02HFANWSY3 Cechy Wykrywanie ruchu Obrót obraz dla obszarów w orientacji pionowej Wysoka jakość kompresji podczas przesyłania strumieniowego w czasie rzeczywistym Najwyższa jakość obrazu dzięki pełnej szybkości klatek przy maksymalnej rozdzielczości 1920x1080 Obsługa jednoczesnego przesyłania strumieniowego zakodowanego sygnału H.264 oraz MJPEG Szeroki zakres dynamiki (Wide Dynamic Range WDR) Kompensacja podświetlenia Cyfrowa wolna przesłona Dynamiczna cyfrowa redukcja szumów 2D Obsługa OSD Nagrywanie zdarzeń lub ciągłe na karcie microsd lub FTP (karta microsd nie jest dołączona do zestawu) Obsługa PoE Zgodność z ONVIF 2.4 (profil S) Cyfrowe wejście / wyjście Wymiary Jednostka główna 1

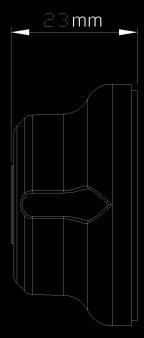

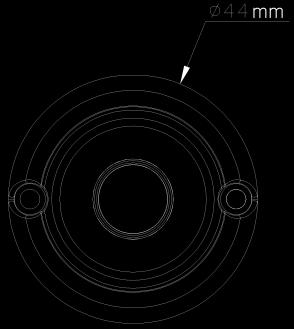

6 Cechy produktu Kamera IPS02HFANWSY1 mm IPS02HFANWSY2 / IPS02HFANWSY3 2 Skrócona instrukcja obsługi

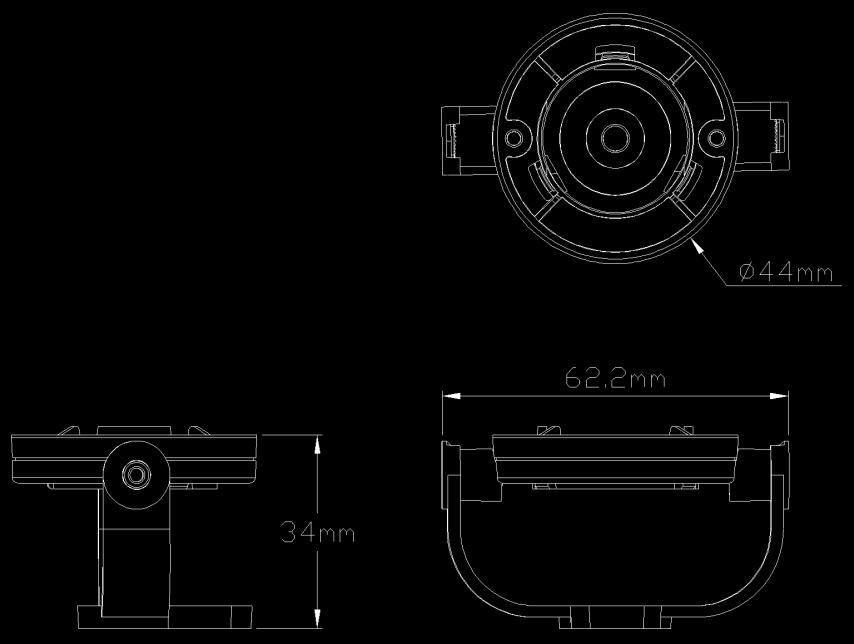

7 Cechy produktu Wsporniki Niskoprofilowa obudowa (dostępna tylko dla urządzeń IPS02HFANWSY2 / IPS02HFANWSY3) mm mm Wspornik powierzchniowy Wspornik panoramowania/przechylania 3

8 Cechy produktu Zawartość opakowania W opakowaniu znajdują się elementy wyszczególnione poniżej. Ostrożnie rozpakować i obchodzić się z każdym elementem. Kamera (połączona z Wspornikami panoramowania/przechylania, pierścieniem obrotowym oraz wspornikiem powierzchniowym) 1 główna jednostka Dwustronna taśma do osłony niskoprofilowej (*Tylko dla urządzeń IPS02HFANWSY2 / IPS02HFANWSY3) Obudowa niskoprofilowa (*Tylko dla urządzeń IPS02HFANWSY2 / IPS02HFANWSY3) Pierścień obrotowy (wstępnie montowany z kamerą) Wspornik powierzchniowy (wstępnie montowany z kamerą) Wspornik panoramowania/ przechylania (wstępnie montowany z kamerą) Wkręt samogwintujący (TP1 M3x20) x 2EA Wkręt (TP2 M3x6 (Ni)) x 2EA Plastikowa kotwa (M4x25) x 5EA Wkręt samogwintujący (TS1 M4x25) x 5EA Zacisk kablowy x 3EA Rdzeń ferrytowy Wkręt samogwintujący (TP1 M4x20) x 3EA listwa zaciskowa z 4 złączami Skrócona instrukcja instalacji i płyta CD x 1 4 Skrócona instrukcja obsługi

9 Elementy sterujące/złącza Elementy sterujące/złącza Jednostka główna Przycisk resetowania Złącze LAN Złącze zasilania Terminal złącze Kamera złącze Gniazdo karty pamięci microsd/sdhc/sdxc Płyta ślizgowa Uwaga Przedstawione tutaj modele oraz ich wygląd mogą ulec zmianie bez wcześniejszego powiadomienia. Panel połączeniowy Złącze wejścia cyfrowego / wyjście. Więcej informacji znajdziesz w rubryce Terminal połączeniowy DI/DO. Złącze kamery: Złącze jednostki kamery Gniazdo karty pamięci microsd / SDHC / SDXC: Kamera obsługuje karty pamięci do 64 GB. Do nagrań HD zaleca się kartę pamięci SD klasy 4 lub wyższej. Przycisk resetu: Ten przycisk spowoduje reset kamery lub wyzerowanie domyślnych ustawień fabrycznych. Gdy urządzenie jest włączone naciśnij i przytrzymaj przycisk reset przez 2 sekundy i zaczekaj do ponownego uruchomienia systemu, aby zrestartować urządzenie. Aby przywrócić ustawienia fabryczne urządzenia naciśnij przycisk Reset przez 10 sekund, gdy jest ono włączone i zaczekaj aż system uruchomi się ponownie. Złącze LAN: Jest to złącze LAN RJ45 przeznaczone dla 10/100 Base-T Ethernet. Złącze zasilania: Połączenie zasilające DC 12V Płyta ślizgowa: Wbudowany wspornik montażowy dla jednostki głównej 5

10 Elementy sterujące/złącza Kamera Kamera Złącze DIN kamery Uwaga Przedstawiony model oraz jego wygląd mogą ulec zmianie bez wcześniejszego powiadomienia. Kamera Złącze DIN kamery: Złącze należy włożyć do połączenia kablowego w jednostce głównej Połączenie kablowe C DO Oddal C DI Przybliż < Rysunek 1 > < Rysunek 2 > 1) Podłącz zewnętrzne urządzenia wejścia/wyjścia (np. urządzenie alarmowe), jeśli są one konieczne. W celu odpowiedniego podłączenia zapoznaj się z częścią Terminal połączeniowy DI/DO. 2) Podłącz kamerę do głównej jednostki poprzez włożenie złącza DIN kamery do złącza znajdującego się na głównej jednostce, jak pokazano na Rysunku 1. 3) Podłącz główną jednostkę do sieci za pomocą kabla sieciowego Ethernet RJ45. Następnie zamontuj rdzeń ferrytowy na kablu Ethernet jak pokazano na Rysunku 2. 4) Połącz zasilacz DC 12V do złącza zasilania na głównej jednostce. Jeśli dostępny jest przełącznik PoE można podłączyć kabel Ethernet z przełącznika PoE do złącza sieci LAN na kamerze bez konieczności podłączania zasilania. 6 Skrócona instrukcja obsługi

11 Elementy sterujące/złącza Uwaga Upewnij się, że przed podłączeniem do zasilania, jednostka kamery jest podłączona do głównej jednostki. W innym przypadku kamera może nie wyświetlać obrazu. Panel połączeniowy DI/DO DO (Alarm) Używany jest do podłączania zewnętrznego urządzenia takiego jak przekaźniki lub diody LED. Należy zapoznać się z poniższymi informacjami w celu wykonania poprawnej instalacji okablowania elektrycznego. DO Funkcja Specyfikacje C Uziemienie 1 Wyjście od 0 do 24 V DC Maks. obciążenie: 50 ma Wewn. DO Urządzenie COM Typ przekaźnika DI (Czujnik) Używane jest do podłączania urządzenia takiego jak PIR lub czujnik drzwi/okna. Należy zapoznać się z poniższymi informacjami w celu wykonania poprawnej instalacji okablowania elektrycznego. DI Funkcja Specyfikacje C Uziemienie 1 Wejście od 0 do 5 V DC Maks. obciążenie: 50 ma Wewn. +3,3 V DI Wyjście czujnika + - Wewn. DI Wyjście czujnika + - COM COM + - Typ przekaźnika Typ napięcia 7

12 Montaż Montaż Montaż kamery Instalacja powierzchniowa (regulacja panoramiczna przechylna) Wspornik panoramowania/przechylania Zamocuj śrubę. Wkręt samogwintujący M4x25 1) Wywierć otwór w miejscu montażu, włóż plastikową kotwę do otworu, oraz zamocuj wspornik panoramowania/przechylania wkładając wkręt samogwintujący (M4x25), tak aby przechodził przez otwór na wsporniku, a następnie dokręć go do plastikowej kotwy. 2) Wyreguluj kąt przechylania i dokręć śruby na obu stronach wspornika panoramowania/przechylania nie zmieniając kąta przechylania. 3) Jeżeli chcesz zamocować kabel, użyj zacisku do kabli. Przygotowanie do innych rodzajów montażu Podczas instalacji innych niż regulacja panoramowania/przechylania, zdemontuj akcesoria na wsporniku panoramowania/przechylania, aby przeprowadzić inny rodzaj montażu kamery. Poniżej znajduje się instrukcja dotycząca odłączania kamery od jednostki z akcesoriami. Wspornik montowany powierzchniowo Wspornik panoramowania/przechylania 1) Jeśli przewód kamery zamocowany jest do ściany za pomocą zacisku, zdemontuj zacisk kablowy. 2) Poluzuj śruby na obu stronach wspornika powierzchniowego oraz odłącz wspornik powierzchniowy od wspornika panoramowani/przechylania. 3) Wyciągnij kamerę ze wspornika panoramowania/przechylania. 4) Postępuj zgodnie z instrukcjami odpowiadającymi danemu rodzajowi montażu, które znajdują się na następnej stronie. Wspornik montowany powierzchniowo 8 Skrócona instrukcja obsługi

13 Montaż Instalacja powierzchniowa (kąt stały) Wspornik montowany powierzchniowo M3x20 wkręt samogwintujący 1) Umieść kamerę w pożądanym miejscu montażu i nałóż wspornik montażu powierzchniowego. 2) Przymocuj wspornik za pomocą wkrętów samogwintujących odpowiednich do montażu na danej powierzchni. 3) Jeżeli chcesz zamocować kabel, użyj zacisku do kabli. Montaż niskoprofilowy (Za ścianą lub nad sufitem) (Za ścianą lub nad sufitem) Górny wkręt Obudowa niskoprofilowa Wkręt samogwintujący M3x20 Wkręt samogwintujący M4x20 Zacisk kablowy Uwaga Montaż z użyciem obudowy niskoprofilowej można przeprowadzić tylko w modelach IPS02HFANWSY2 i IPS02HFANWSY3. 1) Wywierć otwór (średnica: 3 mm) w miejscu, gdzie będzie zamontowana kamera. 2) Odklej jedną stronę taśmy dwustronnej (załączonej w opakowaniu), przymocuj ją do płaskiej powierzchni obudowy niskoprofilowej. Następnie odklej drugą stronę taśmy i po odpowiednim umiejscowieniu przyklej oklejoną powierzchnię to miejsca montażu znajdującego się na obudowie niskoproflowej, z otworem na powierzchni montażowej na śrubę skierowanym ku górze. 3) Przymocuj obudowę niskoprofilową za pomocą wkrętów samogwintujących odpowiednich do materiału, na którym montowana jest obudowa. 4) Umieść kamerę wewnątrz obudowy niskoprofilowej, dokręć górną śrubę mocującą kamerę oraz użyj zacisku kablowego, jeśli trzeba zamocować kabel na stałe. 9

14 Montaż Montaż głównej jednostki Płyta ślizgowa M4x25 wkręt samogwintujący 1) Wyciągnij obie płyty ślizgowe znajdujące się na spodzie jednostki głównej. 2) Umieść jednostkę główną na powierzchni montażowej ustawiając jednostkę główną spodem do powierzchni montażowej oraz zaznacz miejsca na otwory mocujące w oparciu o te znajdujące się na płytach ślizgowych. 3) Wywierć otwory w zaznaczonych miejscach i włóż plastikowe kotwy. Następnie zamocuj jednostkę główną wkładając wkręt samogwintujący, tak aby przechodził przez otwór na wsporniku, a następnie dokręć do plastikowej kotwy. 10 Skrócona instrukcja obsługi

15 Specyfikacje Specyfikacje Lista modeli IPS02HFANWSY1 IPS02HFANWSY2 IPS02HFANWSY3 Kamera Maks. Rozdzielczość 1080p (1920x1080) Czujnik obrazu Rozmiar piksela 2,2 µm x 2,2 µm Typ CMOS Aktywny obszar obrazu Typ 4,200 H x 2,370 V µm Wbudowana stała asferyczna Obiekty w Długość ogniskowej 2,6 mm 2,8 mm 3,7 mm Wzgl. apertura Apertura 2,8 Apertura 2,4 Apertura 2,5 Przysłona Stała Format 1/3" Kąt widzeni a Poziomo Pionowo Elektroniczny czas migawki Min. oświetlenie 1/2~1/ sekund Kolor: 1,4 Luksa (30 IRE) B/W: 0,01 Luksa (DSS WŁ., 30 IRE) KODEK Kompresja wideo Przesyłanie strumieniowe wideo Wartość wyjściowa H.264, wysoki profil (MPEG-4 Part 10/ AVC), MJPEG (Motion JPEG) Podwójny potok, konfigurowalne potoki w H.264, MJPEG H.264: Kontrolowana szybkość klatek, szerokość pasma (VBR/CBR), GOP MJPEG: Kontrolowana prędkość klatek, jakość JPEG 11

16 Specyfikacje Rozdzielczość Maks. szybkość klatek 1920x1080 (1080p) 1280x720 (720p) 800x x360 (nhd) 480x x180 H.264: Maks. 30 fps we wszystkich rozdzielczościach MJPEG: Maks. 30 fps we wszystkich rozdzielczościach Funkcje specjalne Ustawienia obrazu Kontrola orientacji Dynamiczna cyfrowa redukcja szumów 2D (DNR) Inteligentna kontrola przepływności Regulacja ekspozycji Balans bieli Kompensacja podświetlenia Szeroki zakres dynamiczny Kontrola redukcji migotania DSS (Spowolnienie migawki, ang. sens-up) Miękki Dzień i Noc OSD Strefa prywatności Konfigurowalna jasność, kontrast, nasycenie, ostrość Funkcja Flip & Mirror Obsługiwana (1 ~ 15) Obsługiwana (W trybie VBR) +1,0, +0,6, +0,3, 0, -0,3, -0,6, -1.0 EV ATW1 / ATW2 / Wciskany / Ręczny Wł. (5 stref) / Wył. Wł./Wył. Normalna, 50Hz, 60Hz 2X ~ 16X, Wył. Automatycznie / Dzień / Noc (regulowane progi) Znacznik godziny oraz nakładka podpisu 4 konfigurowalne regiony (konfigurować wyłącznie za pomocą IE) Sieć Standard Ethernet Protokół 10 / 100 Base-T QoS Layer 3 DiffServ, TCP/IP, UDP/IP, HTTP, FTP, RTSP, RTCP, RTP/UDP, RTP/TCP, mdns, UPnP, SMTP, DHCP, DNS, DynDNS, NTP, SNMPv1/v2c/IGMP, ICMP, SSL 12 Skrócona instrukcja obsługi

17 Specyfikacje Zabezpieczenia Synchronizacja czasu NTP Częstotliwość zbierania danych Dostęp wielopoziomowy chroniony hasłem Raz na 24 godziny Integracja Interfejs programowania aplikacji Źródła zdarzeń Akcje zdarzenia Przesyłanie strumieniowe metadanych zdarzenia (RTSP/RTP) Zestaw programisty oprogramowania (SDK) IAPI3 ONVIF 2.4 Profil S (lub wyższy) Wykrywanie ruchu wideo, zmiana ustawień sieciowych, zmiana konfiguracji Ładowanie pliku: , FTP Powiadomienie: , FTP, HTTP, TCP Zapis: magazynowanie na karcie SD, FTP Wykrywanie ruchu wideo (MD) Cechy mechaniczne Materiał Ciężar PC (poliwęglan) 280 g (0,62 funta) Wymiary 5,5cm x 10,5cm x 10,5cm (2,17" x 4,13" x 4,13") Środowisko Wilgotność robocza Temperatura robocza Temperatura przechowywania Wilgotność do 85% wilgotności względnej (niekondensującej) [DC12V] [PoE]: -10 C ~ 50 C (14 F ~ 122 F) -40 C ~ 60 C (-40 F ~ 140 F) Zasilanie Źródło zasilania/zużycie PoE IEEE 802.3af Klasa 2 / 6W Interfejs Funkcja Edge Storage 1x gniazdo karty pamięci mircosd/microsdhc/microsdxc (karta nie jest w zestawie) pojemność 64 GB 13

18 Specyfikacje Zgodność z normami Bezpieczeństwo Emisja Odporność na zakłócenia Środowisko UL IEC CSA 22.2 No EN FCC Część 15 Klasa A EN55022 klasa A AS/NZS CISPR 22 Klasa A ICES-003/NMB-003 Klasa A EN55024 EN IEC RoHS/WEEE 14 Skrócona instrukcja obsługi

19 Podłączenie sieciowe i konfiguracja Typy połączenia sieciowego Podłączenie sieciowe i konfiguracja Istnieje kilka sposobów podłączenia kamery do sieci w zależności od wymogów aplikacyjnych. Ustawienia sieciowe kamery zawsze ustawiać zgodnie z konfiguracją sieci. Diagramy poniżej przedstawiają niektóre typowe aplikacje wraz z wytycznymi dotyczącymi ustawień sieciowych. W celu uzyskania szczegółowych informacji nt. ustawień sieciowych zawsze należy skonsultować się, wedle potrzeb, z administratorem sieci lub ISP. Typ 1: Bezpośrednie podłączenie do komputera Podłączyć kamerę bezpośrednio do komputera za pomocą standardowego kabla Ethernet podłączonego do złącza LAN. Aby uzyskać dostęp do kamery, komputer musi być w tej samej sieci co kamera. Kamera ma domyślnie stały adres IP (np ) o masce podsieci Jeśli w Twojej sieci nie można użyć stałego domyślnego adresu IP, użyć aplikacji Illustra Connect, aby zmienić adres IP kamery lub zmienić adres IP Twojego komputera tak, aby znajdował się w tej samej sieci, co kamera. Teraz możesz uzyskać dostęp do kamery z poziomu komputera. Typ 2: Podłączanie kamery (kamer) do lokalnej sieci komputerowej (LAN) Aby dodać kamerę (kamery) do istniejącej sieci LAN, podłącz kamerę (kamery) do koncentratora sieciowego lub przełącznika do sieci. Jeśli koncentrator sieciowy nie jest zasilany PoE, niezbędne jest umieszczenie zasilacza PoE pomiędzy koncentratorem sieciowym/przełącznikiem a kamerą. Funkcja DHCP jest domyślnie włączona w kamerze, więc adres IP musi zostać przydzielony przez serwer DHCP. Jeśli jednak Twoja sieć nie dysponuje serwerem DHCP lub serwer DHCP nie może przydzielić adresu IP, kamera obierze domyślny adres IP o masce podsieci Użyj aplikacji Illustra Connect, aby zmienić adres IP kamery, jeśli nie znajduje się on w tej samej sieci, co Twój komputer. 15

20 Podłączenie sieciowe i konfiguracja Typ 3: Zdalne podłączenie przez Internet Jeśli sieć, w której znajduje się kamera, jest podłączona do Internetu, można również uzyskać zdalny dostęp do kamery za pośrednictwem Internetu. Zazwyczaj router szerokopasmowy posiada wbudowaną funkcjonalność DHCP przydzielającą lokalny adres IP do kamery. Alternatywnie kamerze można przypisać stały adres IP, aby zapobiec jego częstym zmianom. Aby uzyskać dostęp do kamery z poziomu lokalnego komputera, wystarczy wykorzystać lokalny adres IP kamery. Chcąc włączyć zdalny dostęp należy skonfigurować router/zaporę pod kątem przekazywania przychodzącego zapytania do stałego, lokalnego adresu IP kamery. W ten sposób kiedy zewnętrzny host przesyła zapytanie o dostęp do kamery, dotrze ono najpierw do zewnętrznego adresu IP routera, a następnie zostanie przekazane do lokalnego adresu IP kamery. Przekazywanie portu opiera się na usłudze, które ma być świadczona. Na przykład: przekazać port HTTP, aby włączyć zdalny dostęp do kamery przez Internet lub port RTSP, aby włączyć dostęp do potoków audio/wideo z kamery. Dostęp do kamery po raz pierwszy Kamera wyposażona jest w funkcjonalność ustawienia w oparciu o sieć www, umożliwiając przeglądanie wideo z kamery oraz jej konfigurację pod kątem optymalnego wykorzystania we własnym środowisku. Aby uzyskać dostęp do funkcjonalności sterowania w oparciu o sieć www niezbędny jest komputer spełniający następujące wymagania: System operacyjny: Windows Vista lub Windows 7, Windows 8 i Mac OS Przeglądarka: Internet Explorer wersja 8.0 lub nowsza, Chrome, Safari i Firefox Procesor: Intel Core 2 duo P8400 lub wyższy Karta graficzna: Z obsługą DirectX 3D (*jeśli wyłączono akcelerację Direct3D, wpisz dxdiag w Start >Uruchom na komputerze, a następnie sprawdź parametry DirectX) Pamięć RAM: DDR3 4GB lub więcej Inne: środowisko Java ( + QuickTime W celu podłączenia komputera do sieci wykonać następujące kroki. Krok 1: Ustanowić połączenie W przypadku pierwszego ustawienia podłączyć jeden koniec standardowego kabla Ethernet do złącza RJ45 kamery, a drugi koniec do portu LAN w komputerze. Krok 2: Skonfigurować adres IP komputera 16 Skrócona instrukcja obsługi

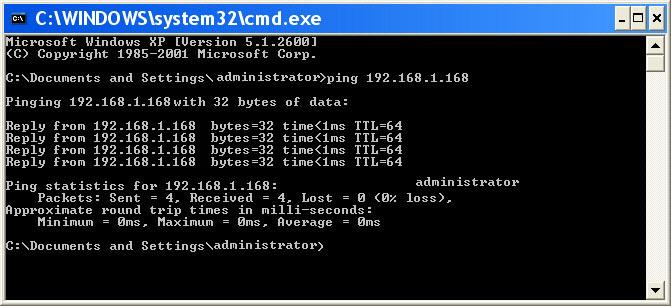

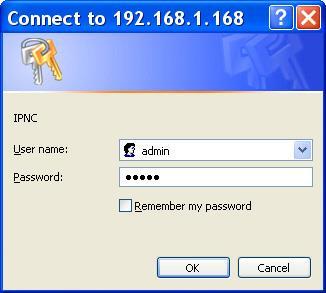

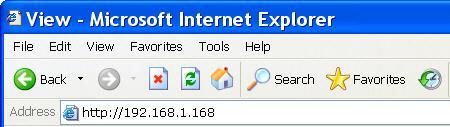

21 Podłączenie sieciowe i konfiguracja W celu skonfigurowania adresu IP komputera patrz Typ połączenia sieciowego na stronie 11. Krok 3: Sprawdzić połączenie pomiędzy komputerem a IP kamery 1. Uruchomić wiersz poleceń klikając menu Start, Programy, Akcesoria, a następnie Wiersz poleceń. 2. W oknie wiersza poleceń wpisać ping x.x.x.x, gdzie x.x.x.x to adres IP kamery. 3. Jeśli pojawi się komunikat Odpowiedź z, oznacza to nawiązanie połączenia. Krok 4: Uzyskać dostęp do kamery z poziomu przeglądarki IE Otworzyć przeglądarkę IE i wpisać adres IP kamery w polu adresu. Gdy użytkownik kliknie na opcję Konfiguracja lub inne opcje menu, kamera poprosi o wpisanie danych logowania (ekran może wyglądać inaczej, zależnie od wersji IE): Kiedy pojawi się prośba o login, wpisać nazwę użytkownika oraz hasło. (domyślne dane: admin, admin). Należy pamiętać, że w przypadku hasła ważna jest wielkość znaków. 17

22 Podłączenie sieciowe i konfiguracja 18 Skrócona instrukcja obsługi

23 Podłączenie sieciowe i konfiguracja Obsługa kamer za pomocą programu narzędziowego Illustra Connect Dostęp do kamery możesz uzyskać za pomocą przeglądarki IE lub dostarczonego programu narzędziowego Illustra Connect. Illustra Connect to narzędzie zarządzania przeznaczone do zarządzania kamerami sieciowymi w sieci LAN. Może ono: - pomóc w znalezieniu wielu kamer sieciowych; - automatycznie skonfigurować adresy IP w celu rozwiązania konfliktów; - wyświetlić status połączenia; - zarządzać aktualizacjami oprogramowania sprzętowego. 19

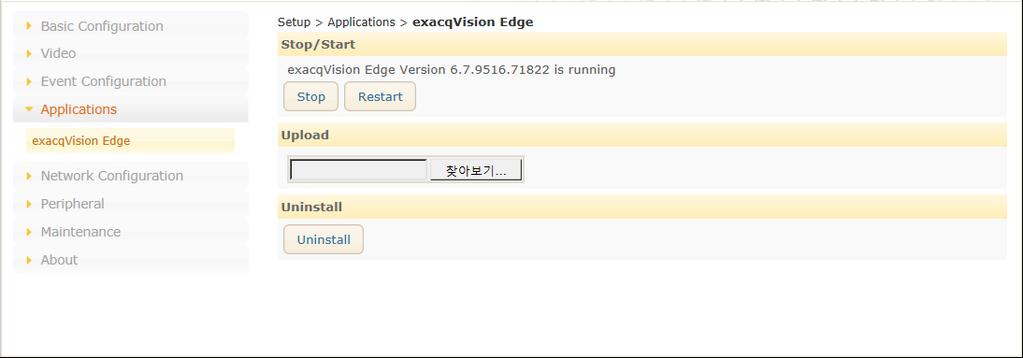

24 Korzystanie z oprogramowania exacqvision Edge Korzystanie z oprogramowania exacqvision Edge Opcje instalacji i zarządzania oprogramowaniem serwerowym exacqvision Edge dla kamery można znaleźć w opcji Konfiguracja > Aplikacje > exacqvision Edge interfejsu internetowego kamery. Ta strona umożliwia zainstalowanie lub usunięcie oprogramowania Edge lub, w przypadku gdy jest ono już zainstalowane, aktywowanie lub wstrzymanie serwera. exacqvision Edge działa tylko, gdy w kamerze jest zamontowana karta pamięci SD. Jeśli zainstalowano oprogramowanie Edge i kartę pamięci SD, a mimo to oprogramowanie Edge nie działa, należy spróbować wyjąć i włożyć ponownie kartę pamięci SD lub sformatować kartę z poziomu menu Magazynowanie na górze interfejsu internetowego. Szczegółowe instrukcje dotyczące obsługi i aktualizacji aplikacji exacqvision Edge za pośrednictwem strony internetowej kamery można znaleźć w Przewodniku konfiguracji kamery. 20 Skrócona instrukcja obsługi
