1 Spis treści Przygotowanie Instalacja sieci... 3 Przed rozpoczęciem korzystania z routera bezprzewodowego... 3 Łączenie z siecią... 4 Nawiązywanie połączenia między routerem bezprzewodowym a klimatyzatorem...4 Sprawdzanie stanu połączenia na wyświetlaczu...4 Uruchamianie aplikacji Samsung Smart Home Rejestracja konta w serwisie Samsung...5 Pobieranie aplikacji Samsung Smart Home...5 Rejestracja produktu...5 Podstawowe funkcje Obsługa aplikacji Samsung Smart Home... 7 Opis ekranów i głównych funkcji...7 Aplikacja Samsung Smart Home...8 Ekran sterowania...9 Sterowanie klimatyzatorem...10 Konfiguracja klimatyzatora (w systemie operacyjnym Android)...11 Inne Rozwiązywanie problemów Ten produkt klimatyzator Smart jest zgodny z systemem Samsung Smart Home. Szczegółowe informacje znajdują się na stronie Samsung.com. OSTRZEŻENIE i. Ostrzeżenie o działaniu fal radiowych podczas instalacji urządzenia należy zachować 20cm odstęp. ii. Nie należy instalować ani używać tego modułu jednocześnie z innymi urządzeniami radiowymi bez wcześniejszego sprawdzenia działania lub spełnienia norm FCC. iii. instrukcje dotyczące oznakowania hosta: system hosta powinien być oznakowany etykietą o treści Contains FCC ID: A3LSWL-B70F iv. To urządzenie używa częstotliwości niezharmonizowanych i jest przeznaczone do użytku we wszystkich krajach europejskich. Sieć WLAN można obsługiwać w pomieszczeniach bez ograniczeń we wszystkich krajach europejskich, z wyjątkiem Francji, gdzie nie może być używana na zewnątrz. Polski-2 EU SHP IB_DB A-00_PL.indd /4/14 18:49:35

2 Instalacja sieci [Łączenie z siecią] Połącz router bezprzewodowy z klimatyzatorem. [Rejestracja w serwisie] Otwórz stronę i zarejestruj się w serwisie. 01 Przed rozpoczęciem korzystania z routera bezprzewodowego Klimatyzator Wi-Fi nie obsługuje następujące tryby szyfrowania: - Open(Otwarty ) (bez szyfrowania), WPA/TKIP, WPA2/AES - W przypadku użycia innego rodzaju szyfrowania nawiązanie połączenia Wi-Fi może być niemożliwe. PRZYGOTOWANIE Aby zainstalować klimatyzator Wi-Fi, wybierz odpowiednie miejsce w pobliżu routera sieci bezprzewodowej. W przypadku obniżenia poziomu sygnału Wi-Fi Smart App może się rozłączyć. zależy to od siły i zasięgu sieci. Działanie Smart App wymaga, aby smartfon znajdował się w zasięgu sieci Wi-Fi. Dla mobilnego internetu szerokopasmowego, Smart App może korzystać z wtyczki usb, jeśli działa ona w trybie Wi-Fi. Ten produkt obsługuje wyłącznie protokół DHCP (protokół dynamicznej konfiguracji hostów). Jeżeli użytkownik chce skorzystać z posiadanego routera bezprzewodowego, należy włączyć funkcję serwera DHCP. Wybierz nieużywany kanał routera bezprzewodowego. Podłączenie routera bezprzewodowego za pomocą trybu innego, niż powyższe może się nie udać lub spowodować, że klimatyzator nie będzie działać. Używając trybu WPA2/AES, zalecane jest korzystanie ze standardu n. Jakość bezprzewodowego połączenia z siecią zależy od otoczenia. Jeżeli dostawca usług internetowych na stałe zarejestrował adres komputera lub adres MAC (niepowtarzalny numer identyfikacyjny), klimatyzator może nie nawiązać połączenia z Internetem. W razie potrzeby podłączenia do Internetu innych urządzeń niż komputer należy skontaktować się z dostawcą usług internetowych. Jeżeli dostawca usług internetowych do nawiązania połączenia z Internetem wymaga identyfikatora lub hasła, klimatyzator może nie móc połączyć się z Internetem. W takiej sytuacji podczas nawiązywania połączenia z Internetem należy wprowadzić identyfikator lub hasło. Problemy z zaporą mogą uniemożliwić nawiązanie połączenia z Internetem. W takiej sytuacji należy skontaktować się z dostawcą usług internetowych. Jeżeli nawiązanie połączenia z Internetem jest niemożliwe pomimo wykonania procedur wskazanych przez dostawcę usług internetowych, należy skontaktować się z centrum serwisowym firmy Samsung. Polski-3 EU SHP IB_DB A-00_PL.indd /4/14 18:49:36

3 Łączenie z siecią Nawiązywanie połączenia między routerem bezprzewodowym a klimatyzatorem Gniazdo sieci LAN w ścianie Router bezprzewodowy (Router z obsługą funkcji serwera DHCP.) Przewód sieci LAN Informacje dotyczące instalacji routera bezprzewodowego znajdują się w jego instrukcji obsługi. Inteligentny klimatyzator firmy Samsung obsługuje protokoły komunikacji IEEE b/g/n (2,4 GHz). Informacje dotyczące instalacji routera bezprzewodowego znajdują się w jego instrukcji obsługi. Firma Samsung nie oferuje instrukcji do routerów bezprzewodowych. W przypadku routerów nieposiadających odpowiedniego certyfikatu połączenie z klimatyzatorem może być niemożliwe. Certyfikowane routery są oznaczone poniższym logiem na opakowaniu lub w instrukcji obsługi. Sprawdzanie stanu połączenia na wyświetlaczu Opis wyświetlacza Wi-Fi 1) Wskaźnik LED Wi-Fi wyłączony: Brak połączenia z punktem dostępu Brak połączenia z Internetem 2) Wskaźnik LED Wi-Fi świeci: Połączenie z punktem dostępu Połączenie z Internetem Polski-4 EU SHP IB_DB A-00_PL.indd /4/14 18:49:36

4 Uruchamianie aplikacji Samsung Smart Home Rejestracja konta w serwisie Samsung Przed użyciem aplikacji Samsung Smart Home należy zarejestrować konto w serwisie Samsung. 01 PRZYGOTOWANIE UWAGA Jeśli opcja automatycznego logowania nie jest ustawiona podczas uruchomienia aplikacji Samsung Smart Home, ekran konta w serwisie Samsung jest wyświetlany tylko raz podczas procedury inicjowania. Użytkownicy smartfonów firmy Samsung, którzy mają zarejestrowane konta w serwisie Samsung w smartfonach, mogą automatycznie zalogować się do aplikacji Samsung Smart Home. - Natomiast użytkownicy telefonów iphone powinni logować się za każdym razem do aplikacji, ponieważ informacje o logowaniu nie są zachowywane. Pobieranie aplikacji Samsung Smart Home Aplikację Samsung Smart Home można pobrać na smartfona ze sklepów Play, Galaxy Apps oraz iphone App Store, wyszukując frazę Samsung Smart Home. Aplikacja Samsung Smart Home obsługuje system operacyjny Android 4.0 (ICS) i nowsze wersje oraz jest UWAGA zoptymalizowana do pracy ze smartfonami firmy Samsung (serie Galaxy S oraz Note). Korzystanie z aplikacji za pomocą smartfonów innych producentów może mieć wpływ na działanie niektórych funkcji. wydajności produktu, bez wcześniejszego powiadomienia. Rejestracja produktu Przed użyciem aplikacji Samsung Smart Home należy zarejestrować produkt w usłudze Samsung Smart Home. a b 3 d c Wyszukaj () lub wybierz () kraj użytkownika i naciśnij przycisk Save (Zapisz). 4 Polski-5 EU SHP IB_DB A-00_PL.indd /4/14 18:49:36

5 Uruchamianie aplikacji Samsung Smart Home 2. Naciśnij przycisk Yes (Tak), aby zarejestrować produkt w usłudze Samsung Smart Home. 3. Z listy produktów wybierz pozycję Room AC. 4. Wprowadź informacje na temat routera bezprzewodowego (), a następnie naciśnij przycisk Next (Dalej). - Aby zmienić podłączony router, naciśnij ikonę ( ) () i wybierz nazwę punktu dostępu (AP name) routera bezprzewodowego. 5. [ Pilot zdalnego sterowania TYP 1] Naciśnij i przytrzymaj przez 4 sekundy przycisk Timer na pilocie. [Pilot zdalnego sterowania TYP 2] Naciśnij na pilocie przycisk 2 nd F i przycisk Wi-Fi. - Na przednim wyświetlaczu klimatyzatora pojawi się komunikat. 6. Skonfiguruj klimatyzator, postępując według instrukcji na ekranie. 7. Konfiguracja sieci wykonywana jest automatycznie. 8. Po zarejestrowaniu produktu pojawi się ekran główny aplikacji Samsung Smart Home. - Ikona klimatyzatora zostanie dodana do listy urządzeń. UWAGA W przypadku telefonów iphone proces przedstawiony powyżej może się nieznacznie różnić. Polski-6 EU SHP IB_DB A-00_PL.indd /4/14 18:49:36

6 Obsługa aplikacji Samsung Smart Home Opis ekranów i głównych funkcji Ekran urządzeń Po zarejestrowaniu urządzeń inteligentnych Samsung w usłudze Samsung Smart Home można sterować nimi zdalnie. 01 PRZYGOTOWANIE Ekran główny 1 1. Wybierz ikonę urządzenia inteligentnego (Room AC), aby przejść do ekranu Smart Home Device Control (Sterowanie urządzeniami Smart Home). 2. Możliwe jest wspólne sterowanie urządzeniami inteligentnymi firmy Samsung według 4 wzorców, takich jak Going out (Wyjście z domu), Coming home (Powrót do domu), Good night (Dobranoc) czy Good morning (Dzień dobry). - Szczegółowe informacje można wprowadzić w menu Master key (Klucz główny). 2 Ekran menu Sterowanie urządzeniami inteligentnymi Samsung możliwe jest z 5 menu. Chat control (Sterowanie) Home view (Podgląd domu) Master key (Klucz główny) Customer service (Obsługa klienta) Settings (Ustawienia) Łatwe sterowanie urządzeniami inteligentnymi i kontrola stanu urządzeń. Zdalne wyświetlenie widoku domu dzięki kamerom zainstalowanym w urządzeniach inteligentnych. Jednoczesne sterowanie wieloma urządzeniami inteligentnymi według wzorców, takich jak Going out (Wyjście z domu), Coming home (Powrót do domu), Good night (Dobranoc) oraz Good morning (Dzień dobry). Pobieranie instrukcji obsługi produktów i zgłaszanie usterek do serwisu posprzedażowego. Obsługa i kontrola (dodawanie urządzeń, wybór kraju itp.) oraz informacje (wersja, open source). Polski-7 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37

7 Obsługa aplikacji Samsung Smart Home Aplikacja Samsung Smart Home Aplikacja Smart Home, służąca tylko do obsługi klimatyzatora, umożliwia korzystanie z wielu funkcji urządzenia, takich jak Obsługa, Dodatkowe opcje, Timer wł./wył., Wskaźnik zużycia energii, ustawienia itp. 1. Instalacja aplikacji Smart Home. 2. Po zakończeniu instalacji ponownie wybierz ikonę Room AC na ekranie urządzeń aplikacji Samsung Smart Home. 3. Pojawi się ekran ładowania aplikacji klimatyzatora. 4. W aplikacji do obsługi klimatyzatorów Samsung Smart Home pojawi się ekran sterowania klimatyzatorem. - Szczegółowe informacje na temat ekranu sterowania znajdują się w rozdziale Ekran sterowania. (patrz strona 10). Polski-8 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37

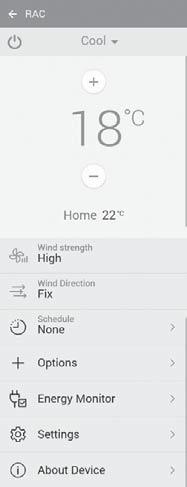

8 Ekran sterowania Precyzyjna obsługa klimatyzatora Nr Przyciski Opis 02 Przycisk Zasilanie Włączanie i wyłączanie klimatyzatora. Przycisk Mode (Tryb) Wybór trybu działania. Przycisk regulacji temperatury Wskaźnik temperatury Wskaźnik bieżącej temperatury Przycisk Wind strength (Siła nawiewu) Przycisk Wind Direction (Kierunek nawiewu) Przycisk Schedule (Zegar) Regulacja ustawienia temperatury pomieszczenia. Wyświetla ustawioną temperaturę. Wyświetla bieżącą temperaturę. Wybór prędkości wentylatora w danym trybie działania. Wybór kierunku wentylatora w danym trybie działania. Ustawienie czasu włączenia i wyłączenia każdej funkcji. PODSTAWOWE FUNKCJE Przycisk Options (Opcje) Przycisk Energy Monitor (Monitor zużycia energii) Wybór funkcji lub opcji w danym trybie działania. Wyświetla zużycie energii (lub czas pracy) klimatyzatora. Przycisk Settings (Ustawienia) Ustawienie dodatkowych funkcji. Przycisk About Device (Informacje o urządzeniu) Wybór funkcji serwisowej. Polski-9 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37

9 Obsługa aplikacji Samsung Smart Home Sterowanie klimatyzatorem Wybór trybu działania Naciśnij przycisk () w celu ustawienia trybu działania. UWAGA Dostępne tryby działania mogą się różnić w zależności od modelu klimatyzatora. Ustawianie opcji Timer wł./wył. Naciśnij przycisk Schedule (Zegar), aby zaprogramować włączenie lub wyłączenie klimatyzatora w określonym czasie. Maksymalna liczba zaprogramowanych pozycji funkcji Timer wł./wył. wynosi 10. Opcje sterowania Naciśnij przycisk Options (Opcje), aby wybrać opcje danego trybu działania. UWAGA Dostępne opcje mogą się różnić w zależności od modelu klimatyzatora. automatycznie według wybranych opcji. znajdują się w instrukcji obsługi. UWAGA Ustawione godziny opcji Timer wł. i Timer wył. powinny być różne. ponownym włożeniu. Polski-10 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37

10 Konfiguracja klimatyzatora (w systemie operacyjnym Android) Monitor zużycia energii Naciśnij przycisk Energy Monitor (Monitor zużycia energii) na ekranie sterowania, aby sprawdzić zużycie energii przez produkt (lub czas pracy). 02 PODSTAWOWE FUNKCJE Ustawienia Naciśnij przycisk Settings (Ustawienia) na ekranie sterowania, aby sprawdzić lub zmienić szczegółowe ustawienia klimatyzatora. Możliwe jest ustawienie funkcji Auto Clean (Automatyczne czyszczenie), Virus doctor (Usuwanie wirusów), Mute (Wycisz), Filter cleaning Indicator (Wskaźnik przypomnienia o czyszczeniu filtru) oraz My Wind (Mój nawiew). - Gdy funkcja Mute (Wycisz) jest włączona, sygnał dźwiękowy emitowany podczas sterowania urządzeniem jest wyłączony. Informacje o urządzeniu Naciśnij przycisk About Device (Informacje o urządzeniu) na ekranie sterowania, aby użyć menu Tutorial (Poradnik), Manual (Instrukcja obsługi), Smart care (Inteligentna diagnostyka) lub Help Desk (Pomoc techniczna). Możesz pobrać instrukcję obsługi urządzenia. Za pomocą aplikacji Smart care (Inteligentna diagnostyka) możesz sprawdzić, czy w urządzeniu występują problemy. Polski-11 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37

11 Rozwiązywanie problemów Przed skontaktowaniem się z centrum serwisowym zapoznaj się z poniższą tabelą. Problem Rozwiązanie Nie można znaleźć aplikacji Samsung Smart Home w sklepach Play, GALAXY Apps ani iphone App Store. Aplikacja Samsung Smart Home obsługuje system operacyjny Android w wersji 4.0 (ICS) lub nowszej. W urządzeniach iphone aplikacja obsługuje system ios 7 lub nowszy. Po zainstalowaniu aplikacji Samsung Smart Home klimatyzator nie łączy się z aplikacją. Połącz klimatyzator z routerem bezprzewodowym, tak jak to opisano w rozdziale Rejestracja produktu w instrukcji. Nie można uzyskać dostępu do konta w serwisie Samsung. Sprawdź identyfikator użytkownika i hasło na ekranie konta. Podczas dodawania urządzenia pojawia się komunikat o niepowodzeniu. Przyczyna niepowodzenia może być chwilowa, np. odległość między klimatyzatorem a routerem bezprzewodowym lub przewodowym. Spróbuj ponownie po chwili. Wyjmij wtyczkę klimatyzatora z gniazda, odczekaj 30 sekund, a następnie włóż ją i ponownie wprowadź ustawienia. Funkcja sterowania aplikacji Samsung Smart nie działa. Sprawdź, czy włączony jest wskaźnik Wi- Fi na wyświetlaczu klimatyzatora. Sprawdź, czy klimatyzator jest prawidłowo połączony z routerem przewodowym lub bezprzewodowym. Polski-12 EU SHP IB_DB A-00_PL.indd /4/14 18:49:37
