1 Urządzenia pomiarowe HVAC Katalog ogólny Ciśnienie Pression / Temperatura / Température / Wilgotność / Humidité / Prędkość / Vitesse przepływu et Débit / Wydatek d air / Jakość Qualité powietrza d air / Solaire / Irradiancja / Acoustique / Dźwięk Europejski producent

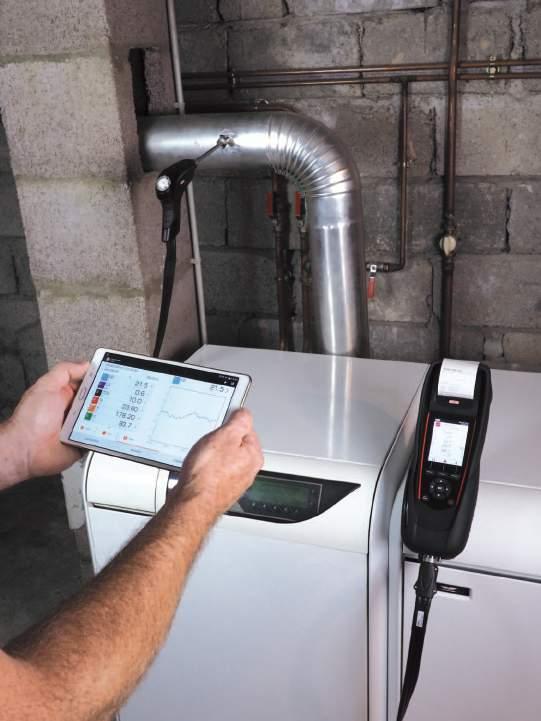

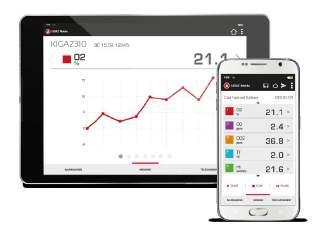

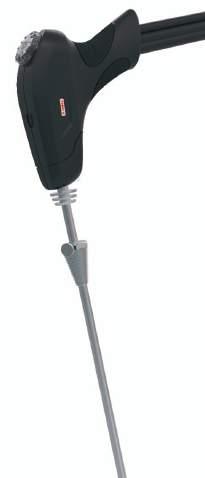

2 2 Analiza spalin / Ciśnienie / Temperatura Analizatory Spalin ROZWIĄZANIE DLA KAŻDEGO TYPU KOTŁA DO 400kW KIMO zaprojektowało nową gamę analizatorów spalin, która spełnia wszelkie wymagania profesjonalistów. Analizatory są w pełni konfigurowalne i oferują wiele rozwiązań dla każdego typu kotła o mocy do 400kW, w celu zapewnienia lepszej wydjaności i kontroli emisji spalin. APLIKACJA KIGAZ mobile Aplikacja mobilna jest w pełni kompatybilna z każdym analizatorem KIGAZ (wyłączając KIGAZ 50). Pomocne oprogramowanie LIGAZ-2 Darmowy program Zapis klientów, kotłów i pomiarów. Pobierz zapisane wyniki, a program automatycznie wypełni raport pomiarowy. Program synchronizuje bazę danych pomiędzy komputerem PC/analizator. LOGAZ-2 Opcjonalny Łatwy odczyt raportów pomiarowych. Dostosuj, wydrukuj lub eksportuj raporty. Planowanie swojej pracy, konserwacji kotłów, zarządzanie klientami. Wyświetlanie i rejestracja pomiarów w czasie rzeczywistym. Program synchronizuje bazę danych pomiędzy komputerem PC/analizator.

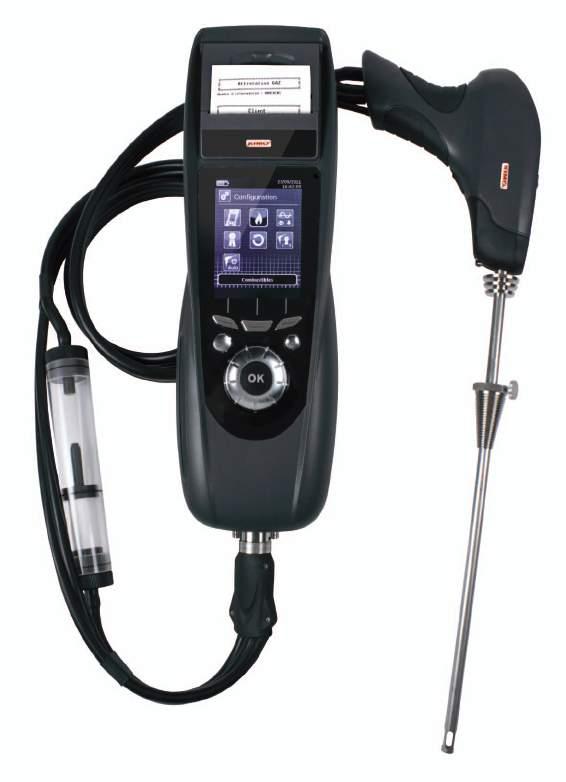

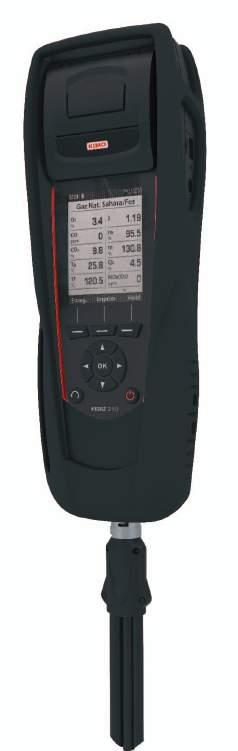

3 Klasa 310 & 210 Do 4 wymiennych cel 3 KIGAZ 310 Wymienne cele w standardzie O 2 LV / CO-H / NO / NO / SO / CH Do każdego typu kotła Wbudowany syfon Alarm zapełnienia Autozerowanie w spalinach 5% Rozcieńczanie CO Indywidualne procedury Rozcieńczanie CO Uproszczona metoda usuwania wody Opcjonalnie: sonda do 1000 C O 2, CO (z kompensacją H 2 ), Straty, Nadwyżka powietrza, Wydajność (kondensacja), Temperatura spalin, Temperatura otoczenia, Temperatura punktu rosy, Ciąg, Różnica ciśnień, Prędkość spalin, Rozcieńczanie, CH 4 KIGAZ 210 Do 3 wymiennych cel Wymienne cele O 2 LV / CO-H 2 / NO / CH 4 Wbudowana drukarka Autozerowanie w spalinach Wydruk raportów Wymienna sonda Indywidualne procedury Do 10 pomiarów wyświetlanych jednocześnie O 2 & CO (z kompensacją H 2 ) Straty, Nadwyżka powietrza, Wydajność (kondensacja) Temperatura i prędkość spalin Temperatura otoczenia Różnica ciśnień

4 4 Klasa 110, 80 & 50 KIGAZ wymienne cele Cele O 2 LV / CO-H 2 Wbudowana drukarka Ochrona celi poprzez zatrzymanie pompki Holster ochronny z magnesem Procedura krok-po-kroku Menu auto testu (self test) O 2, CO, CO 2, maks. CO w otoczeniu Temperatura spalin Temperatura otoczenia Różnica ciśnień & Ciśnienie ciągu Straty & Nadwyżka powietrza Wydajność do 120% KIGAZ 80 2 wymienne cele Cele O 2 / CO-H 2 Zewnętrzna drukarka (opcja) Ochrona cel poprzez zatrzymanie pompki Holster ochronny z magnesem Procedura krok-po-kroku Menu auto testu (self test) O 2, CO, CO 2, maks. CO w otoczeniu Temperatura spalin Temperatura otoczenia Różnica ciśnień & Ciśnienie ciągu Straty & Nadwyżka powietrza / Wydajność do 120% Zewnętrzna drukarka (opcjonalnie dla modeli KIGAZ 50 i 80) Holster ochronny z magnesem (w zestawie z modelem KIGAZ 80, opcjonalnie dla KIGAZ 50)

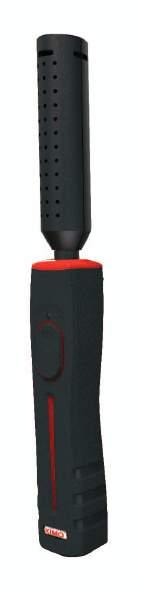

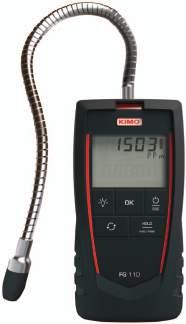

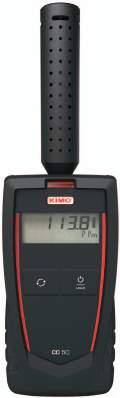

5 Analiza spalin / Ciśnienie / Temperatura KIGAZ 50 2 cele 5 O 2, CO, CO 2, maks. CO w otoczeniu Temperatura spalin Temperatura otoczenia Różnica ciśnień & Ciśnienie ciągu Straty & Nadwyżka powietrza Cele O 2 / CO Zewnętrzna drukarka (opcja) Autozerowanie 30 sek. Dodatkowe pomiary Wykrywanie gazu FG 110 Miernik wycieku gazu Wykrywanie gazów typu metan (CH 4 ), LPG (izopropanol i izobutan) oraz innych gazów palnych (węglowodorów) Do sieci gazowych MP 130 Przenośny mikromanometr z pomiarem wycieku gazu wraz ze zintegrowanym czujnikiem ciśnienia Zakres pomiarowy ±500 mbar Gazy chłodnicze DF 110 Detektor gazów chłodniczych i wodoru (HFC, FCFC, Nidron 5 etc.) Alarm wizualny i dźwiękowy Ręczne lub automatyczne zerowanie CO w otoczeniu CO 50/110 Pomiar stężenia CO i CO maks. Od 0 do 500 ppm Od -20 do +80 C

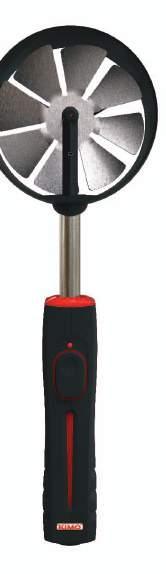

6 6 Temperatura / Wilgotność / Ciśnienie / Prędkość przepływu / Wydatek / Jakość powietrza / Wykrywanie gazu / Natężenie oświetlenia / Tachometria NOWA KLASA HVAC Urządzenia przenośne Nowe funkcje Stworzone do pracy w terenie Łatwe w obsłudze Ciągłe pomiary Różne moduły pomiarowe Wymienne sondy pomiarowe Klasa 310 wielofunkcyjna IP54 Obudowa z ABSu Zintegrowana ochrona Klasa 210 wielo-sondowa Klasa 50 & 110 jednofunkcyjna

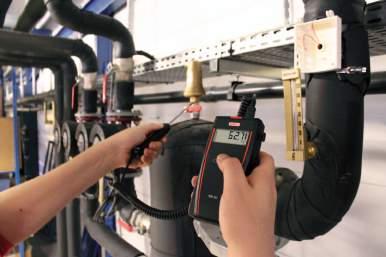

7 Klasa 50, 110, 210 & Klasa 210 & 310 Stworzone do pracy w terenie Wytrzymała obudowa z elastometru chroni urządzenie, gwarantując odporność na uderzenia. Pomiary non-stop Nowa generacja urządzeń posiada wymienne akumulatory litowo- -jonowe. Powiększana pamięć (AMI 310) Wbudowana pamięć pozwala na zapis 1,000 zestawów danych zawierających do 20,000 punktów pomiarowych. Posiada slot na kartę pamięci microsd. Wymienne sondy Nowe sondy wykorzystują przewód połączeniowy ze złączem mini-din, zapewniający kompatybilność ze wszystkimi sondami Moduły 1. Warunków klimatycznych 2. 4-kanałowe termopar 3. Ciśnienia 4. Współczynnika U Jakość powietrza Manometry CO 50/110 - AQ HQ 210 MP 50/51/55/110/ /115/120/130/210 CO : 0 do 500 ppm CO 2 : 0 do 5000 ppm Pomiar różnicy ciśnień -200 do +600 C Od ±500 Pa do ±2000 mbar 3 do 98 %RH Prędkość przepłwu z rurką Pitota 0 do 5 m/s Od 2 do 100 m/s Ciśnienie atmosferyczne Od 800 do 1100 hpa Anemometry LV 50/110/111/117/130 VT 50/110/115/210 Sonda termooporowa i termooporowa teleskopowa 0.15 do 30 m/s Sondy wiatraczkowe : 14, 70, 100 mm 0.3 do 35 m/s Wydatek: 0 do m 3 /h

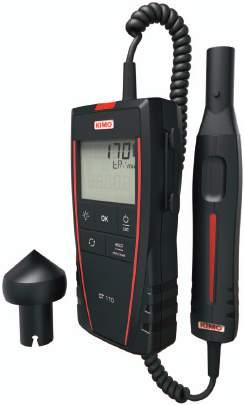

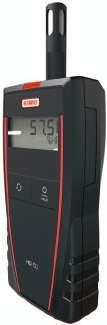

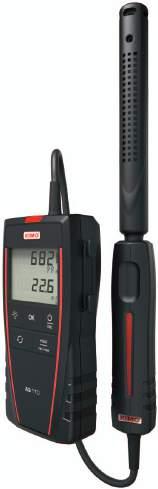

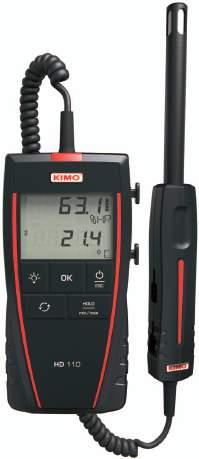

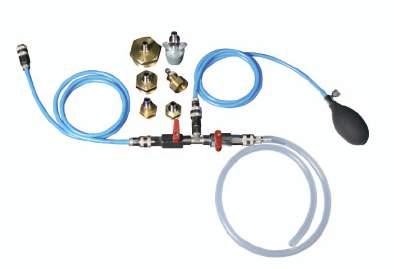

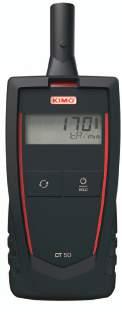

8 8 Klasa 50, 110 & 210 Higrometry Tachometry HD 50/110 - HQ 210 CT 50/110 3 do 98 %RH -200 do +600 C -50 do +80 C td Optycznie: 60 do rpm Stykowo: 30 do rpm Akcesoria Oprogramowanie 2. Holster ochronny 3. Walizka transportowa ABS 4. Roztwory soli do kalibracji 5. Stożki pomiarowe 6. Moduły Debimo 7. Zestaw do szczelności instalacji gazowych 8. Rurki Pitota

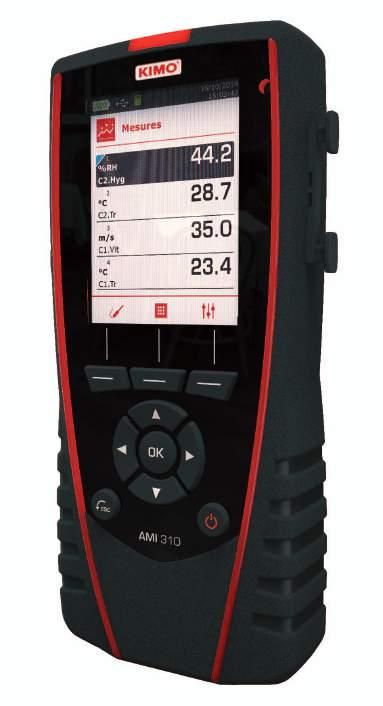

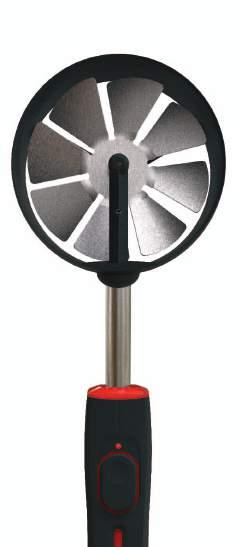

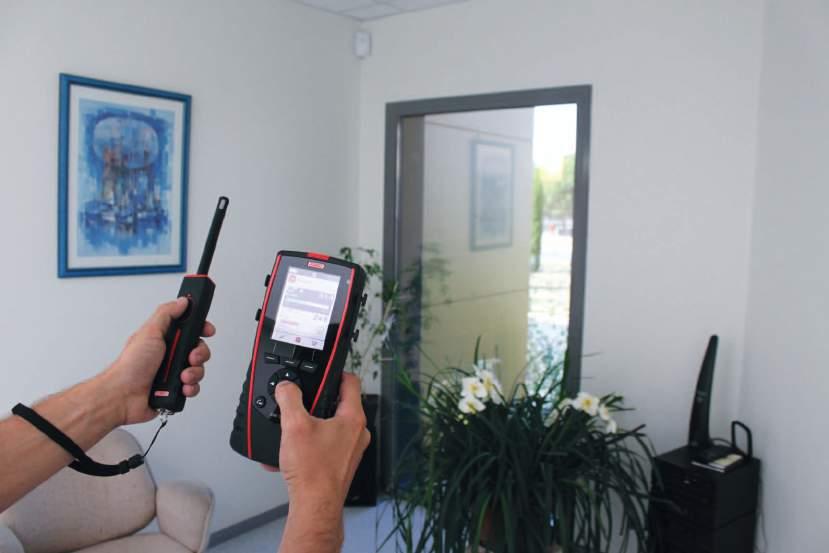

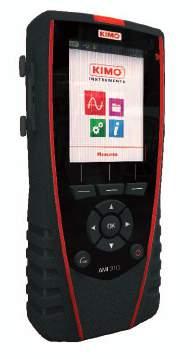

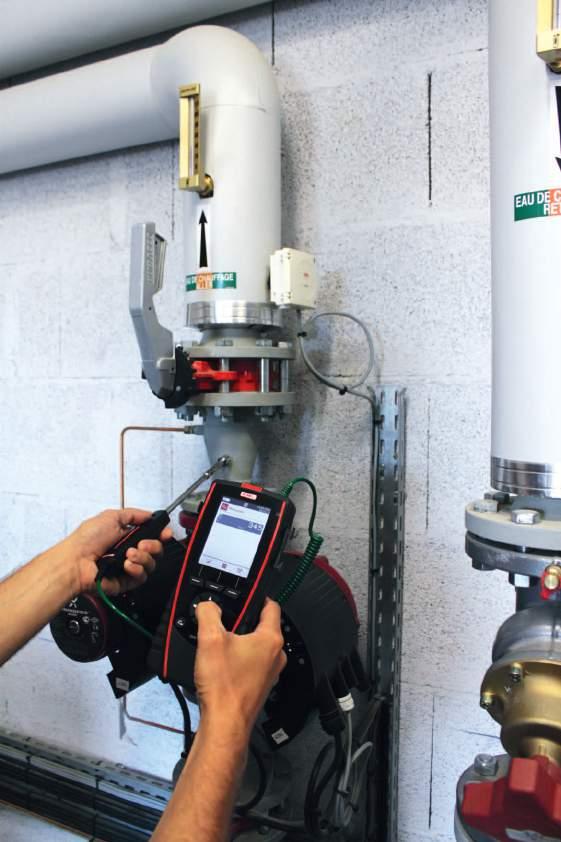

9 Klasa 310 AMI Wielofunkcyjny 9 AMI 310 jest wielofunkcyjnym przyrządem mierzącym do 6 parametrów jednocześnie. Sondy Bezprzewodowe Oprogramowanie do przetwarzania danych Wymienne Sondy & Moduły Karta Micro-SD Graficzny Wyświetlacz Kolorowy Ekran Zakresy pomiarowe ±500 Pa / ±2 500 Pa / ± Pa ±500 mbar / ±2 000 mbar Termopara: -200 do C Pt 100: -200 do +600 C Wilgotność: 3 do 98 %RH CO: 0 do 500 ppm CO 2 : 0 do ppm Prędkość przepływu: -5 do 35 m/s Wydatek: 0 do m 3 /h Wyciek gazu: 0 do ppm Prędkość obrotowa: 30 do rpm

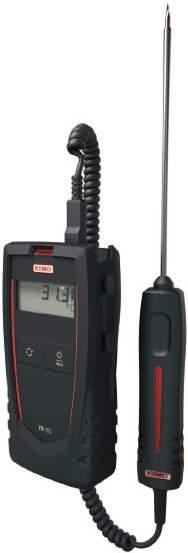

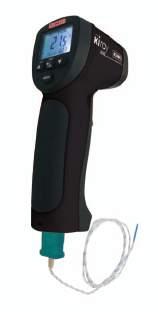

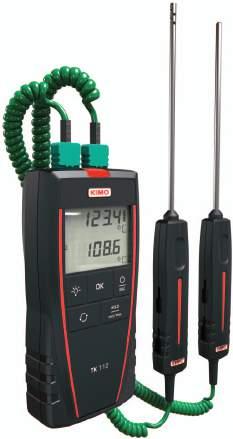

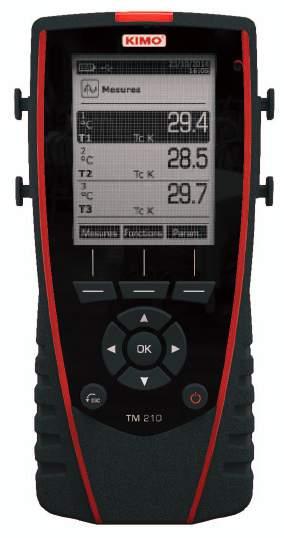

10 10 Klasa 50, 110 & 210 Temperatura NOWOŚĆ Termometry Przenośne Klasa TM do C 2 kanały Pt wejścia termoparowe 1000 zestawów danych Moduł termopar 4 kanały Klasa 50 TK 50/52 - TR 50/52 1 albo 2 kanały dla sond Pt 100, Termopary K, J, T, S -200 do C Klasa 100 TK 110/112 - TR 110/112 Konfigurowalne alarmy Funkcja Hold/Min/Max 1 albo 2 kanały dla sond Pt 100, Termopary K, J, T, S -200 do C laserowe Pirometry KIRAY 100/200/300 Diagnozuj, kontroluj i sprawdzaj każdą temperaturę korzystając z zalet technologii bezdotykowej. -50 do C

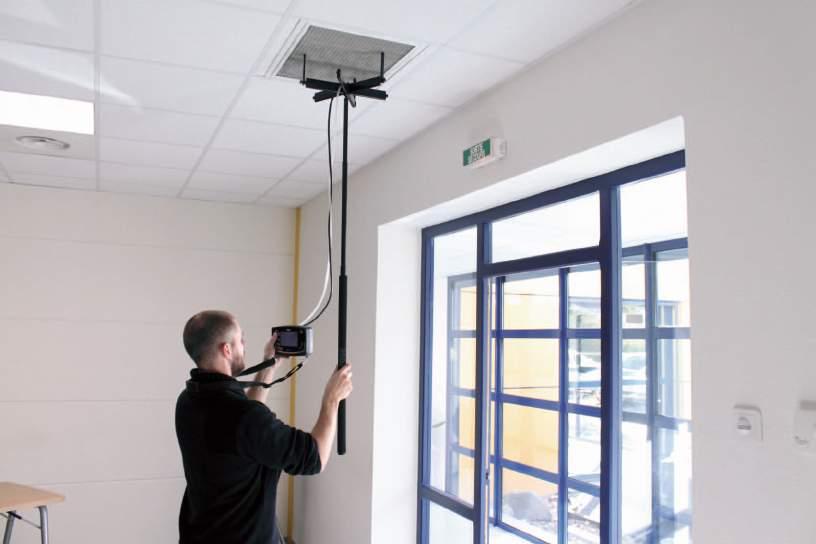

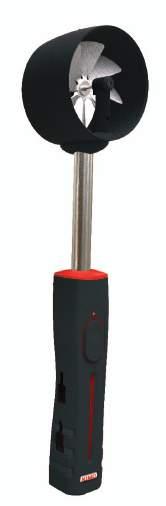

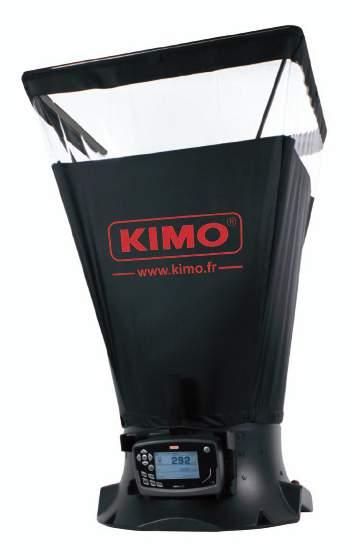

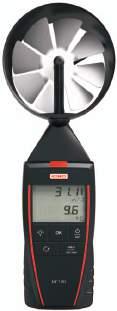

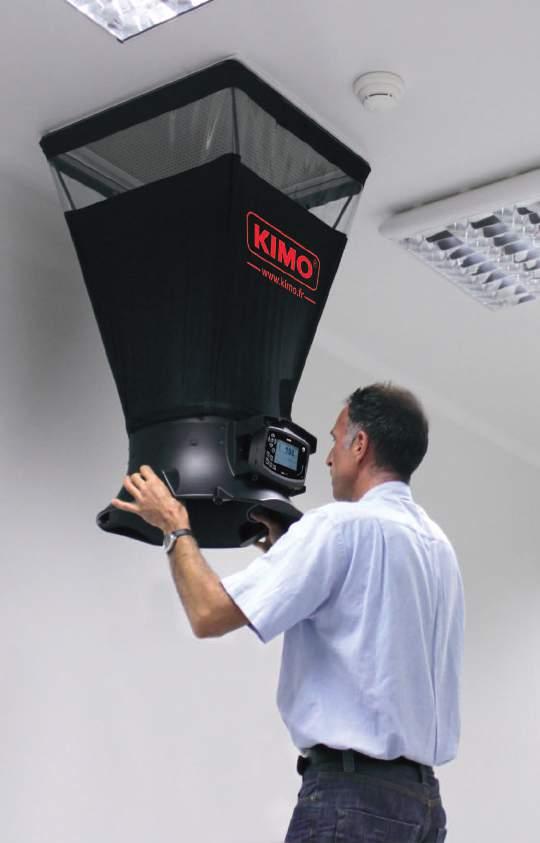

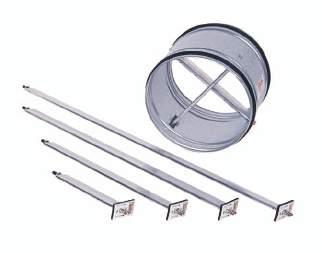

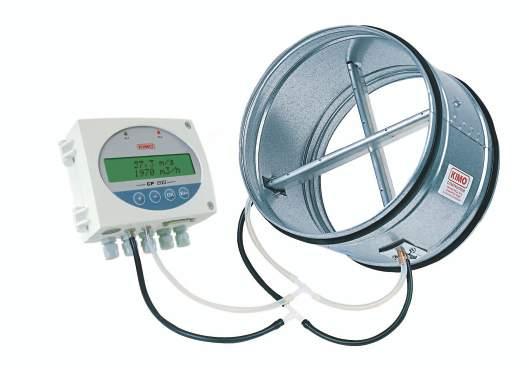

11 Wydatek / Ciśnienie / Prędkość przepływu 11 DBM 610 Wydatek / Przepływ Wymienne Fartuchy Pa Mikromanometr Dodatkowa funkcja Do pomiaru i regulacji wydatku instalacji wentylacyjnych DBM 610 może być stosowany dla dowolnych nawiewników i wywiewników: prostokątknych, kołowych, czy skośnych. Szybka i prosta zmiana fartuchów Zakres pomiarowy od 40 do m 3 /h lub od 24 do 2060 cfm Jednoczesne wyświetlanie wydatku i temperatury Automatyczny kierunek wydatku (wyciąg lub nawiew) W zestawie z fartuchem 610x610 mm Dostępne 4 opcjonalne fartuchy: 720 x 720 mm 720 x 1,320 mm 420 x 1,520 mm 1,020 x 1,020 mm Micromanometr dodatkowa funkcja z rurką Pitota Kratownica pomiarowa nowość Zaprojektowana do pomiaru przepływu powietrza na różnych kratkach sufitowych. Zasada działania kratownicy jest analogiczna jak w balometrze DBM 610. Oblicza uśrednioną prędkość przepływu z 24 punktów pomiarowych gwarantując rzetelny pomiar. Kratownica jest przymocowania do teleskopowego (maks. dł m) i przegubowego (0 do 90 ) wysięgnika. Rozpórki o 3 różnych długościach pozwalają na prawidłowe wypozycjonowanie kratownicy na powierzchni sufitu. Łatwe przenoszenie kratownicy i akcesoriów zapewnia plecak (teleskopowy wysięgnik, przegub, 2 rurki silikonowe x 2.5m, rozpórki pozycjonujące, miernik).

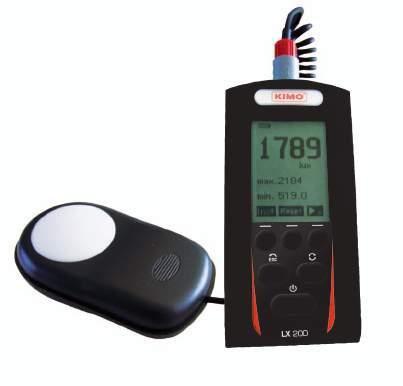

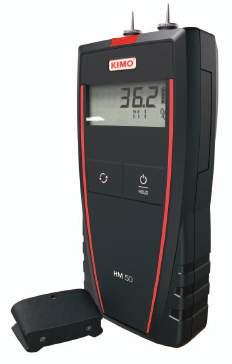

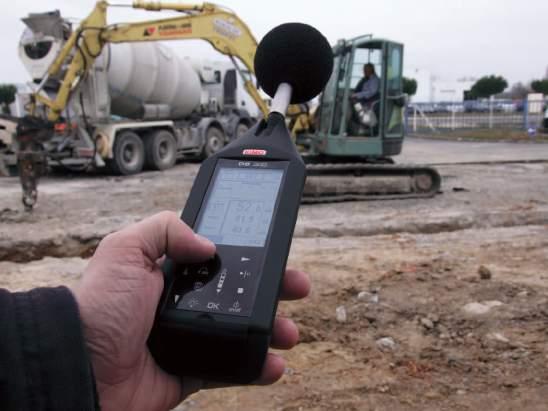

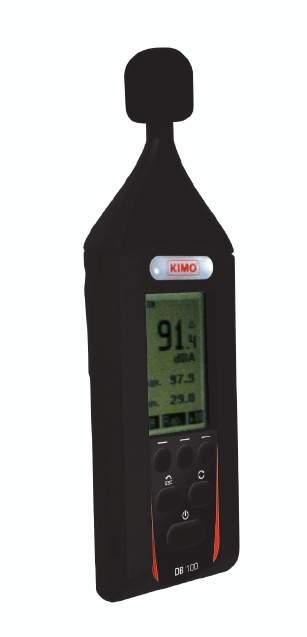

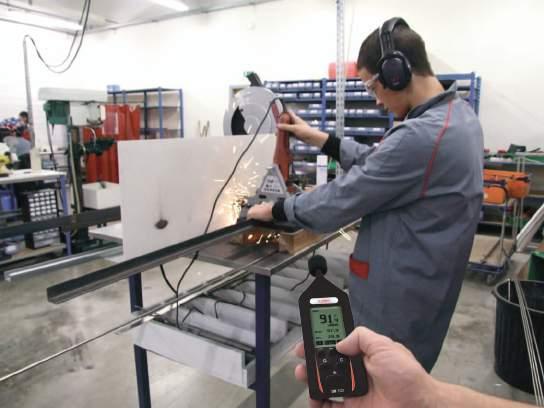

12 12 Światło / Dźwięk / Wilgotność Poziom dźwięku Sonometry Hałas Stanowisk pracowniczych NR komfort Kryterium Spełnia normy PN EN / PN EN PN EN DB 100/200/300 Sonometry klasy 1 i 2 zgodny z międzynarodowymi normami 20 do 137 db Ważenie częstotliwości A, C, Z* Analizator czasu rzeczywistego przez pasma oktaw: 31.5 Hz do 8 khz (klasa 2), 16 Hz do 16 khz (klasa 1, tylko DB 300) Oprogramowanie do przetwarzania danych DB 200 i 300, LDB 300 posiadają opcjonalne oprogramowanie przeznaczone do zastosowań w przemyśle, środowiskach warsztatowych i pomieszczeniach. Pozwala na przetwarzanie danych i wydruk protokółów zgodnych z normą NF S

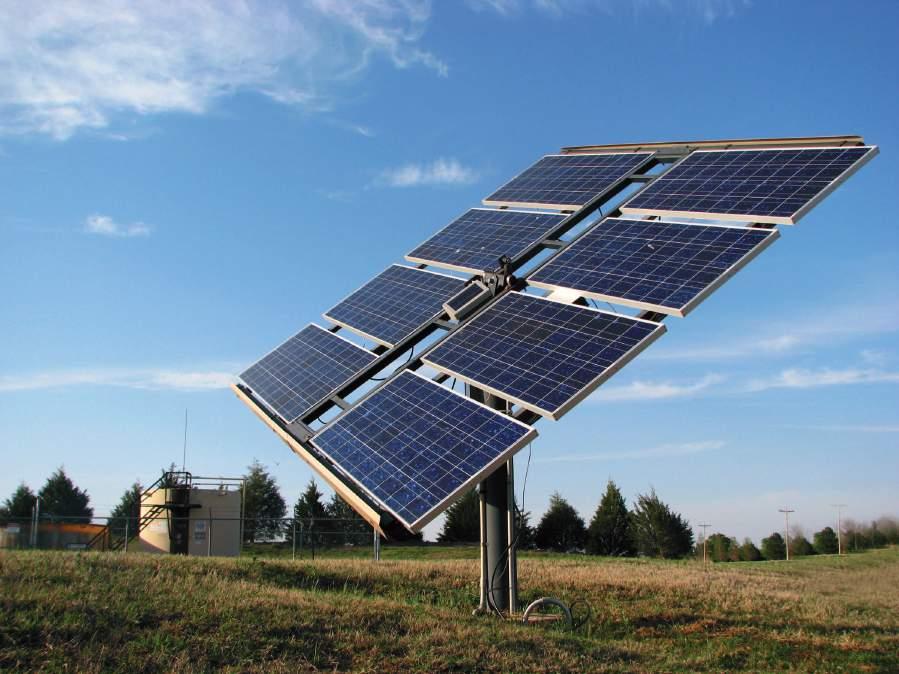

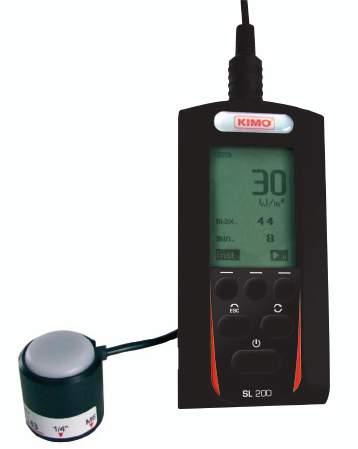

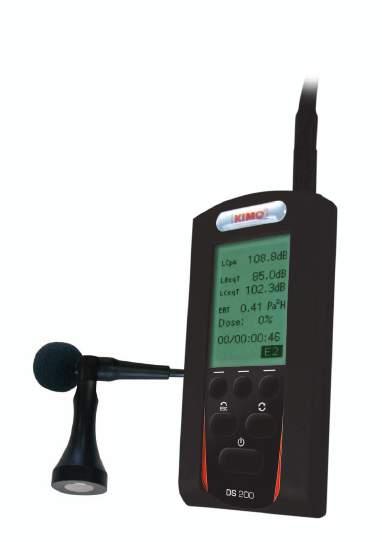

13 Pomiary parametrów Środowiska Solarymetry CR SL 100/200 Przenośny lub zainstalowany na stałe. Do kontroli instalacji fotowotaicznych i termicznych 1 do 1,500 W/m 2 Dozymetry akustyczne DS 200/300 Spełnia normę ISO 9612 : Do pomiaru poziomu hałasu na stanowiskach pracowniczych Wykrywanie i zliczanie impulsów: 135 db db db Dzienny poziom hałasu: Lex,d Oprogramowanie do przetwarzania danych Dyrektywa 2003/10/CE Luksomierze LX 50/100/200 Pomiar natężenia oświetlenia 0.1 do 200,000 lux 0.01 do 18,585 fc Oprogramowanie do przetwarzania danych Miernik wilgotności materiału HM 50 Pomiar 4 typów materiałów: drewno, tynk, cegła i beton W zestawie z dwoma kompletami szpilek i nasadkami ochronnymi Spełnia normy PN EN / PN EN PN EN 12193

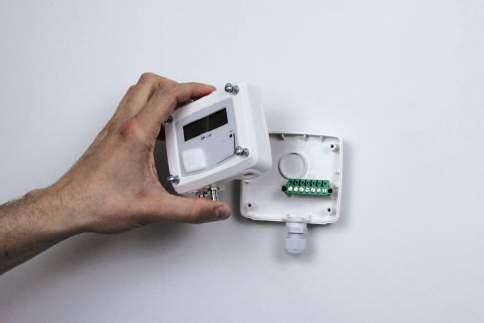

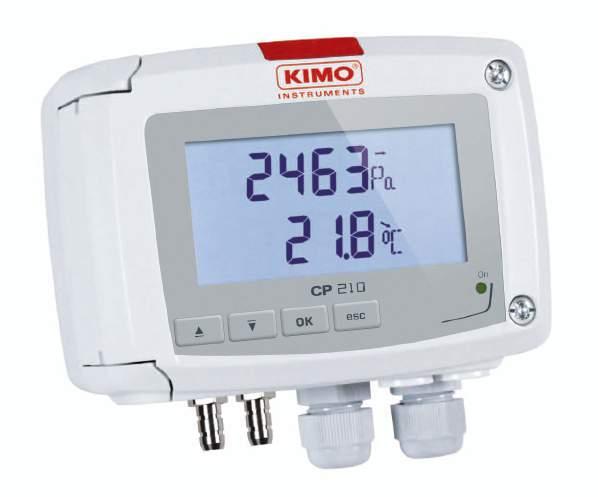

14 14 Ciśnienie - Wilgotność - Temperatura - Prędkość przepływu - Wydatek - Jakość powietrza - Irradiancja - Natężenie oświetlenia Przetworniki Pomiarowe Konfigurowalne wyjścia 3 A 230 Vac Przekaźnik RCR IP65 Wodoszczelna obudowa z ABSu 0-5/10 V 0/4-20 ma 1 albo 2 wyjścia analogowe Przemysł, usługi, branża spożywcza Uzdatnianie powietrza Przełącznik DIP i konfiguracja przez oprogramowanie Zasilanie: 24 V / 115 V / 230 V Wyjścia: 4-20 ma/0-20 ma lub 0-10 V/0-5 V Klasa 210 INNOWACJA Klasa 110 Uproszczona kalibracja Płytka elektroniczna i element pomiarowy są podłączone do panelu przedniego czujnika, co pozwala na konfigurację i kalibrację przyrządu bez dokonywania demontażu przewodów.

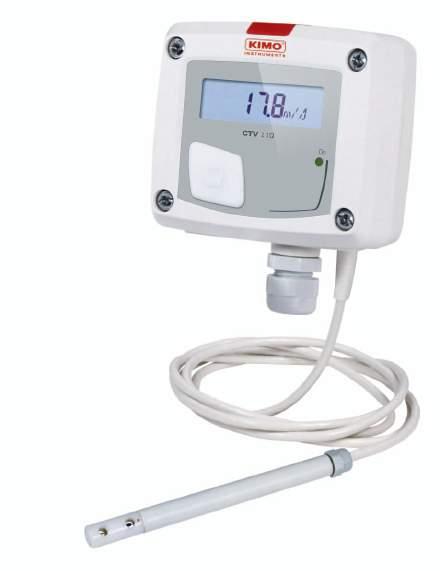

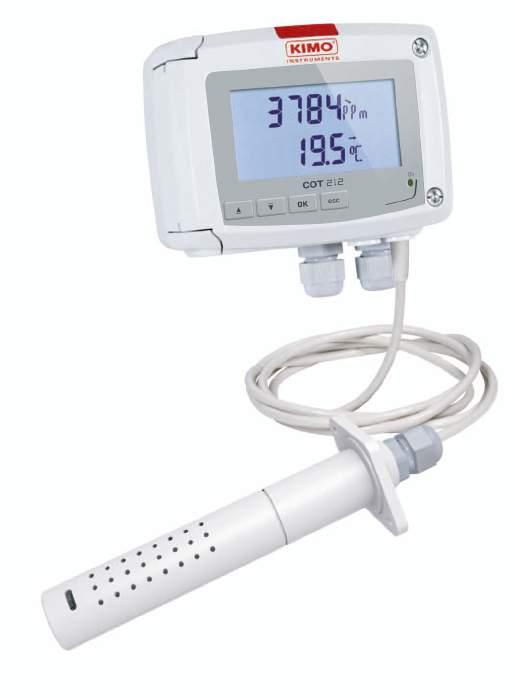

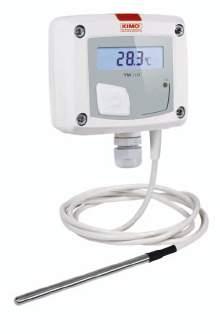

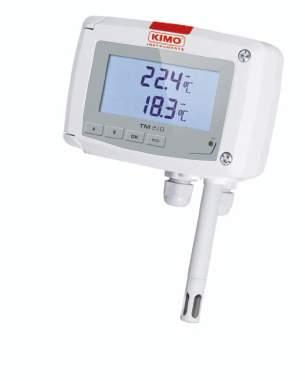

15 Przetworniki pomiarowe 15 Monostaty PST/HST/TST/COST/CO2ST Klasa Jednofunkcyjne CP / HM / TH / TM / CTV / CR / LR / CO 1 przekaźnik RCR Od ±100 Pa do ±2000 mbar Od 5 do 95 %RH Od -100 do +400 C CO: 0 do 500 ppm CO 2 : 0 do 5000 ppm 1 albo 2 wyjścia analogowe Od ±100 Pa do ±2000 mbar Ciśnienie atmosferyczne: 800 do 1100 hpa Od 5 do 95 %RH Od -100 do +400 C Od 0 do 30 m/s Od 0 do 1500 W/m 2 Od 0 do lux CO: 0 do 500 ppm CO 2 : 0 do 5000 ppm NOWOŚĆ Czujniki CO/CO 2 KIMO zaprojektowało przetworniki CO/CO 2 w celu spełnienia wymagań nowych norm i dekretów dotyczących jakości powietrza. Wielofunkcyjne Klasa 210 CP / TH / TM / CTV / COT 2 wyjścia analogowe Funkcje oliczeniowe Automatyczne zerowanie Od ±100 Pa do ±2000 mbar Od 5 do 95 %RH Od -100 do +400 C Od 0 do 30 m/s CO: 0 do 500 ppm CO 2 : 0 do 5000 ppm SQR/3 (opcja) Podłączony do modułu DEBIMO, CP 210 może zmierzyć prędkość przepływu i/lub wydatek w kanale z ciśnieniem różnicowym.

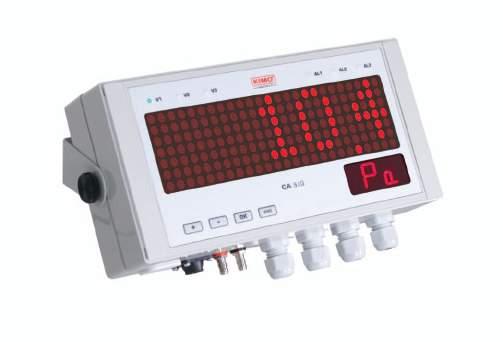

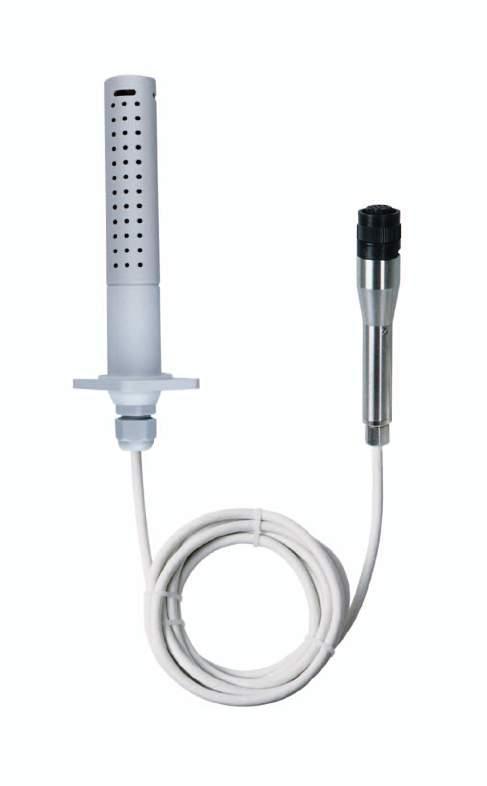

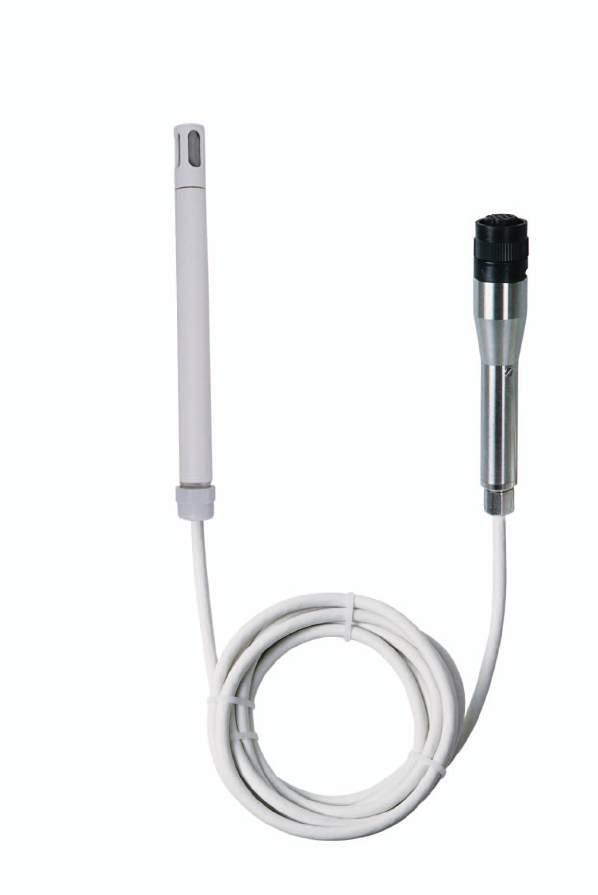

16 16 Klasa 310 Wielofunkcyjne Ciśnienie / Wilgotność / Temperatura / Prędkość przepływu / Wydatek / CO / CO 2 NOWA GENERACJA Przetwornik wielofunkcyjny 3 WEJŚCIA dla sond C 310 Wyświetlanie i pomiar 4 parametrów jednocześnie 3 wejścia dla wymiennych sond pomiarowych RS-485 Modbus 4 przekaźniki RCR Do 4 wyjść analogowych 4 alarmy wizualne i dźwiękowe Komunikacja Ethernet Przetwornik wielofunkcyjny CA 310 Duży wyświetlacz 2 wejścia dla wymiennych sond pomiarowych RS-485 Modbus 3 przekaźniki RCR i 3 wyjścia analogowe 2 WEJŚCIA dla sond Komunikacja Ethernet Łatwe mocowanie Wymienne sondy pomiarowe C 310 / CPE 310-S / CA 310 Ciśnienie... Od 0-10 Pa do Pa Wilgotność... 0 do 100 %RH Temperatura do +180 C Prędkość przepływu... 0 do 35 m/s Wydatek... 0 do m 3 /h CO... 0 do 500 ppm CO do ppm Prąd/Napięcie ma / 0-10 V

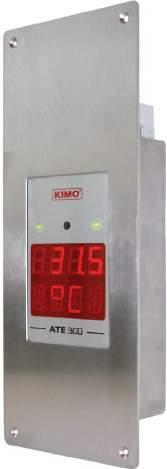

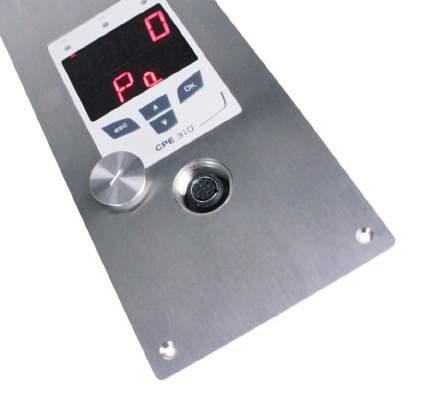

17 Przetworniki pomiarowe DO STERYLNYCH POMIESZCZEŃ Montaż do powierzchni płaskich Wielofunkcyjny przetwornik ciśnienia CPE 310-S 17 Wyświetlacz wielokanałowy Montaż do powierzchni płaskich ATE 300 Wyświetlanie 3 parametrów (wartości rotujące). RS-485 Modbus 1 wejście dla wymiennych sond pomiarowych Kalibracja na panelu czołowym 3 wyjścia analogowe RS-485 Modbus Zakres: ±100 Pa 3 alarmy wizualne i dźwiękowe 0, 1 Pa Dokładna Rozdzielczość 1 WEJŚCIE dla sond Połączenie na panelu czołowym do konfiguracji i kalibracji System akwizycji danych Akivision KONFIGURACJA / WYŚWIETLANIE / PRZETWARZANIE / EKSPORT DANYCH Łatwa instalacja, skuteczne monitorowanie ruchw powietrza, do pomieszczeń sterylnych i chłodni, stanowisk pomiarowych, etc. USB RS485 USB Ethernet 4-20 ma 0-10 V

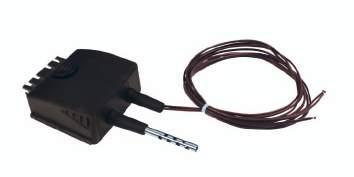

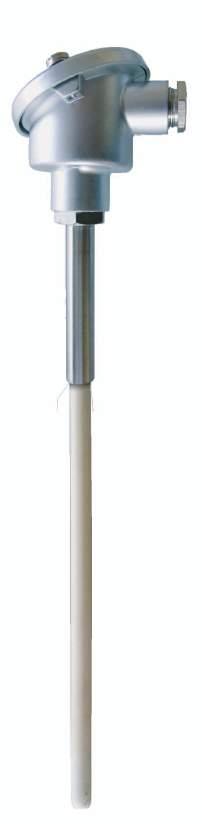

18 18 Temperatura Sondy Temperatury Sondy standardowe lub wykonane na zamówienie Termopary, NTC, Pt 100, Pt 1000 Sondy z głowicą czujnikową Sondy na przewodzie Sondy z głowicą z ABSu Sondy na przewodzie Przewód PVC/Silikon/Teflon / Włókno szklane Przewód ze stali nierdzewnej Połączenie przewodowe 2, 3, 4 przewody Pojedyncza lub wiele par Głowice czujnikowe Głowica Aluminium/Noryl/Stal nierdzewna Stal nierdzewna, stal żaroodporna, albo izolacja mineralna, powłoka Alard Pojedyncza lub wiele par Sonda montowana w kanale, na przewodzie lub do otoczenia Pt 100, 0-10 V, 4-20 ma Akcesoria - Konwertery/przetworniki - Osłona cieplna czujnika - Złącza termopar - System montażu naściennego - Nastawny alarm - Przewód PVC, silicone, Teflon - Przewód ze stali nierdzewnej (z lub bez ekranowania)

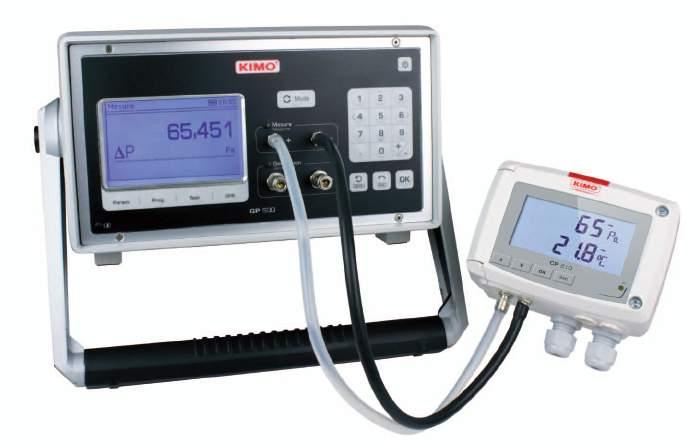

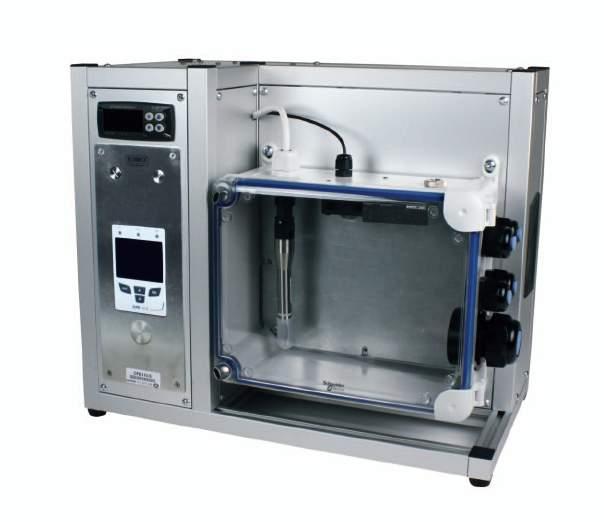

19 Ciśnienie - Wilgotność - Temperatura 19 Stanowiska Kalibracyjne NOWOŚĆ Kalibrator ciśnienia GP 500 Generator ciśnienia pozwala na strojenie i wzorcowanie urządzeń pomiarowych w laboratorium lub w terenie do Pa do Pa 20 programów z zapisanymi nastawami Bezpieczna walizka transportowa Aluminiowa obudowa z regulowanym uchwytem NOWOŚĆ Kalibrator wilgotności GH 500 Wzorcowanie kilku urządzeń jednocześnie Wentylowana komora pomiarowa na wiele sond Wymienna sonda do regulacji Od 10 do 85%RH

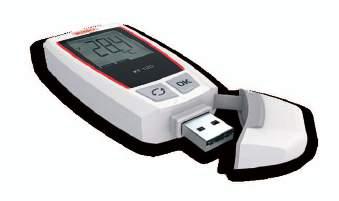

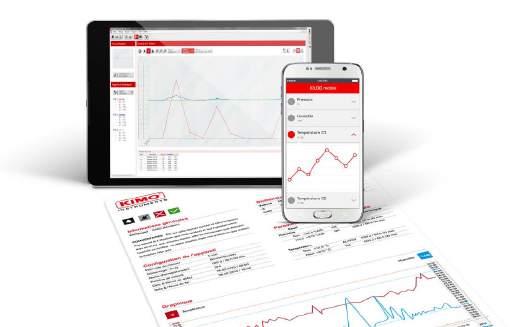

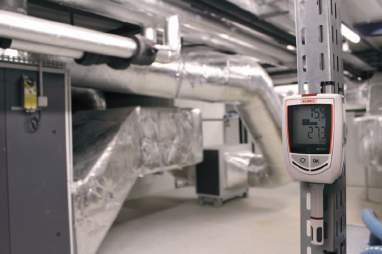

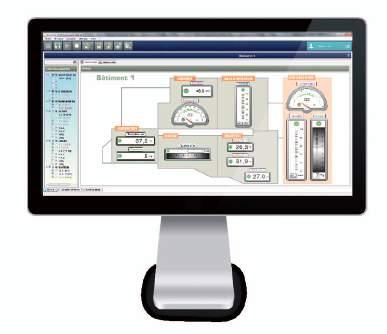

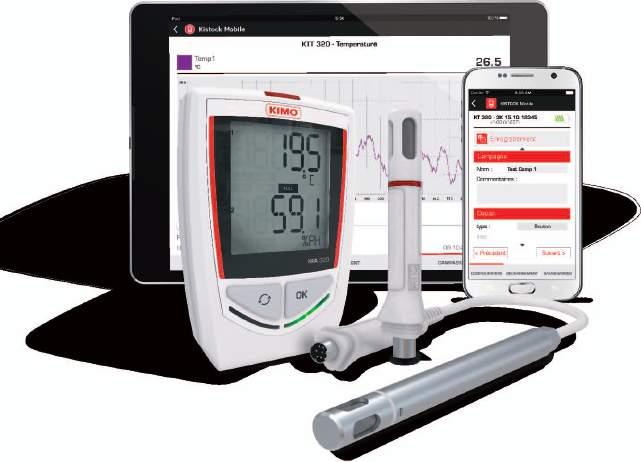

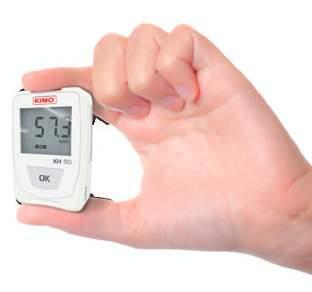

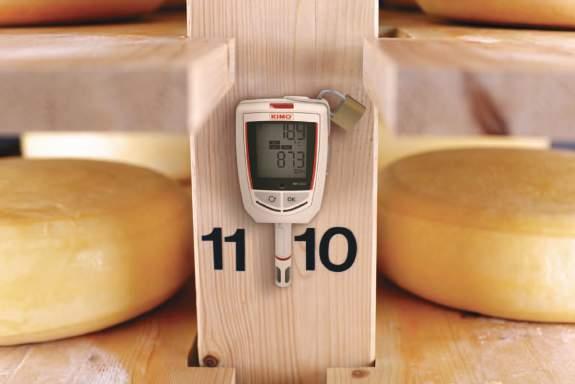

20 20 Temperatura - Wilgotność - Ciśnienie - Jakość powietrza - Ciśnienie wody Ciśnienie atmosferyczne - Prąd - Napięcie - Nat. oświetlenia - Impuls NOWOŚĆ Rejestratory System przeciwkradzieżowy Wiele zastosowań KISTOCK Pomiar rejestracja i przetwarzanie danych Jednoczesny pomiar od 1 do 5 parametrów jednocześnie Zapis do punktów pomiarowych Przyjazna konfiguracja dzięki oprogramowaniu KILOG oraz Kistock Mobile Branża HVAC Przemysł spożywczy Pomieszczenia sterylne KISTOCK mobile Konfiguracja, wizualizacja danych i pobranie wyników (tylko dla klasy 320) Class 50 KH 50 / KT 50 Temperatura - Wilgotność -40 do +70 C 5 do 95 %RH IP65 Class 120 KH 120 / KT 120 Temperatura - Wilgotność -40 do +70 C 5 do 95 %RH Raporty w PDF Dołączone oprogramowanie PN-EN 12830

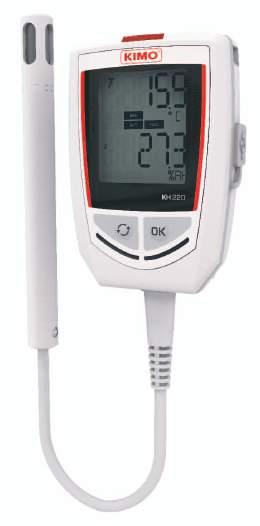

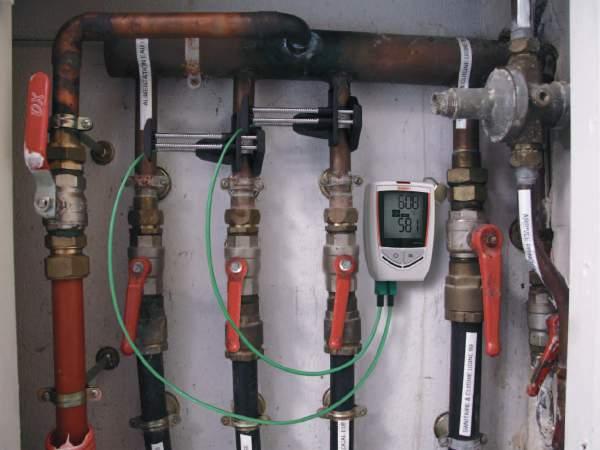

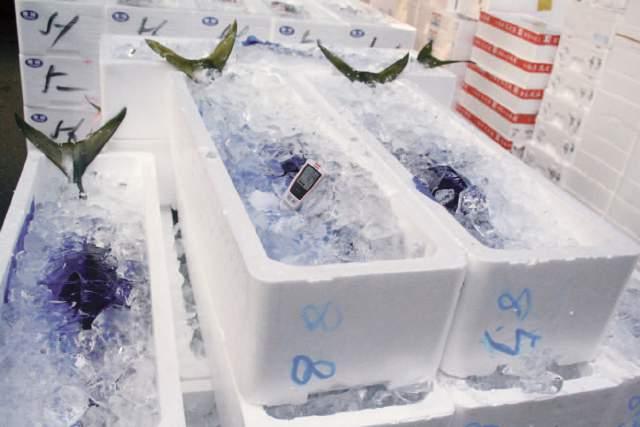

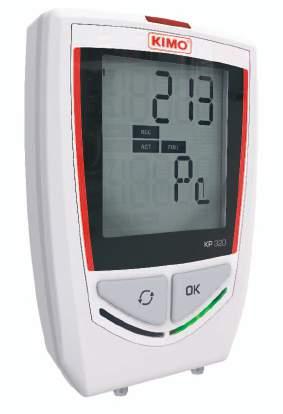

21 HVAC, laboratoria i przemysł spożywczy 21 Klasa 220 KH KT KTT 220 Do 2 wejść dla sond zewnętrznych NTC lub termopary typu K, J, T, N, S Wilgotność Ciśnienie wody -200 td C 5 do 95 %RH 0 do lux 0 do 10 bar 0 do 20 ma / 0 do 600 A 0 do 10 V Wymienne sondy Z lub bez wyświetlacza Klasa 320 KT KTT KP 320 KPA KCC 320 Do 4 wejść dla sond zewnętrznych Pt 100 lub termopar typu K, J, T, N, S, CO 2, różnicy ciśnień, wilgotności, prądu -200 t=do C 5 do 95 %RH 0 do 5000 ppm 800 do 1100 hpa ± Pa 0 do 20 ma 0 do 600 A 0 do 10 V Aplikacja mobilna Komunikacja Bluetooth Akcesoria Duży wybór sond temperatury i wilgotności Kolektor danych dla przenośnego transferu danych ( pkt. pom.) System przeciwkradzieżowy (klasa 220 i 320) Oprogramowanie Kilog (opcja) oraz Kilog lite (za darmo)

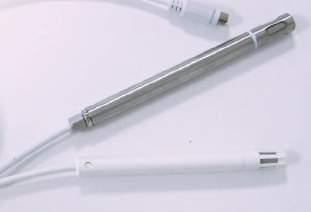

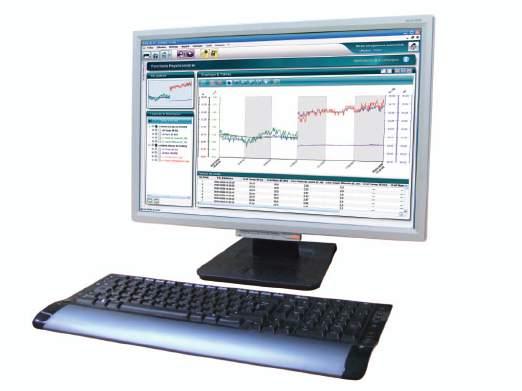

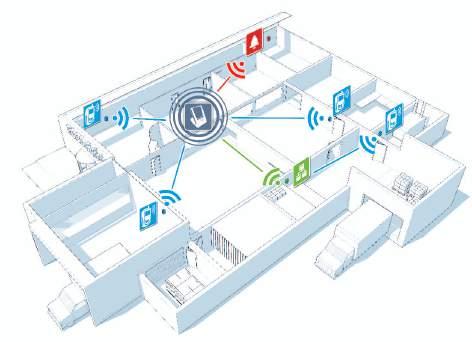

22 22 Temperatura - Wilgotności - Ciśnienie - Prąd - Napięcie - Impuls Bezprzewodowe Rejestratory danych KISTOCK RF Pomiar, rejestracja i przetwarzanie danych Zdalna konfiguracja Zapis do punktów pomiarowych Nawet do 100 rejestratorów w sieci Baza komunikacyjna Alarm Bezprzewodowy rejestrator Wzmacniacz sygnału sieci Tylko w KIMO Rejestrator ciśnienia KP 110-RF / KP 111-RF do Pa do Pa Klasa 100 Klasa 200 Klasa 300 KT 110-RF/KT 150-RF/KP 110-RF KH 210-RF / KTU 210-RF KTR 310-RF / KTT 310-RF Do 1 wejścia dla zewn. sondy -40 do +70 C 0 do 20 ma / 0 do 10 V Pa do Pa Pa do Pa Do 2 wejść dla zewn. sond Standard lub na przewodzie -40 do +180 C / 0 do 100 %RH 0 do 20 ma / 0 do 10 V 0 do 20 A / 0 do 600 A Do 1 wejścia dla zewn. sondy Sonda Pt 100 na przewodzie lub Termopara typu K, J, T, S -200 do C 0 do 20 ma / 0 to 10 V

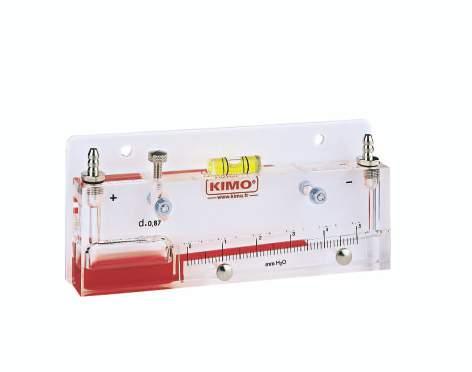

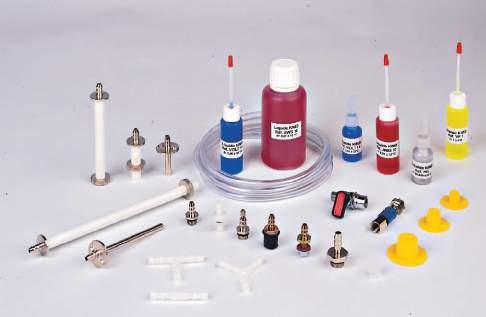

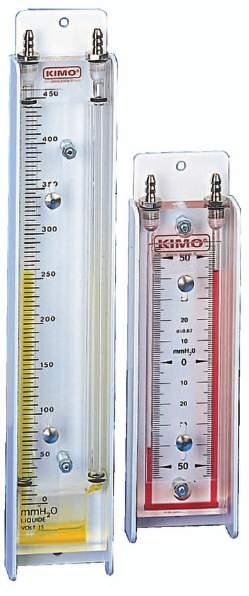

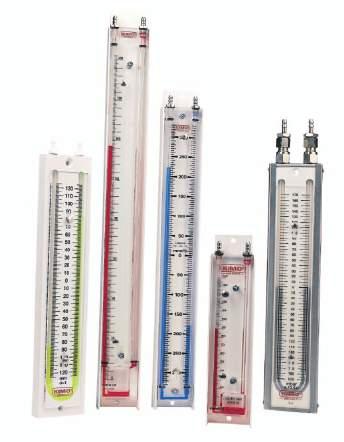

23 Ciśnienie - Prędkość przepływu - Wydatek 23 Kolumnowe Manometry cieczowe Kolumnowe manometry cieczowe Skośne lub pionowe Niewielkie różnice pomiaru różnicy ciśnień powietrza lub gazów neutralnych Systemy uzdatniania powietrza, pomieszczenia sterylne, etc. Pionowe Skośne mmh 2 O do bar Jednostki: mbar, Pa, DaPa do 0-80 mmh 2 O Jednostki: Pa, DaPa... Akcesoria ECM 0-10 do 300 mmh 2 O Ręcznie konfigurowalne progi zadziałania Aby dopasować do każdej instalcji: - Ciecz do manometrów - Rurki, króćce z gwintem - Przewody silikonowe, złączki, przedłużki...

24 Pressure / Temperature / Humidity / Air velocity & Airflow / Air quality / Solar / Sound level European Manufacturer European European Manufacturer Manufacturer European manufacturer European Manufacturer SPRAWDŹ NASZE POZOSTAŁE ROZWIĄZANIA na Portable instruments HVAC & Industry Działy Sprzedaży KIMO na całym świecie Sensors transmitters Industry/Clean room/tertiary Pressure/Temperature/Humidity/Air velocity/airflow/air quality/solar/light Combustion analysers Domestic & industrial heating Gas analysis / Pressure / Temperature Przyrządy przenośne Przetworniki pomiarowe Analizatory spalin Rejestratory KISTOCK dataloggers Temperature/Humidity/Pressure/Air Quality/Light/Water pressure Doc Générale V1 - Anglais- 01/16 RCS (24)Périgueux Document non contractuel - Nous nous réservons la possibilité de faire évoluer les caractéristiques de nos produits sans préavis MERSERWIS - Profesjonalna aparatura kontrolno-pomiarowa Gen. Wł. Andersa Warszawa Tel.: Fax: dh@merserwis.pl - Oficjalna strona dystrybutora - Dedykowana strona producenta Europejski producent
