Od 3.1 do 25 m/s. Temperatura: C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C. Od 3.1 do 35 m/s

Transkrypt

1

2 DANE TECHNICZNE SOND PRĘDKOŚĆ PRZEPŁYWU I WYDATEK Funkcje przy pomiarze przepływu i wydatku uzależnione są od typu podłączonej sondy. Jednostki Zakresy pomiarowe Dokładność* Rodzielczość Sonda wiatraczkowa Ø14 mm Prędkość przepływu: m/s, fpm, km/h Od 0 do 3 m/s Od 3.1 do 25 m/s Od 0.8 do 3 m/s : ±3% wartości wskazanej ±0.1m/s Od 3.1 do 25 m/s : ±1% w.w. ±0.3 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura: C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C 0.1 m/s Sonda wiatraczkowa Ø70 mm Sonda wiatraczkowa Ø100 mm Sonda termooporowa Prędkość przepływu: m/s, fpm, km/h Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.4 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura: C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu: m/s, fpm, km/h Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.3 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura: C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu: m/s, fpm, km/h Od 0.15 do 1 m/s Od 0.15 do 3 m/s Od 3.1 do 30 m/s ± 2% w.w. ± 0.03 m/s*** ± 3% w.w. ± 0.03 m/s ± 3% w.w. ± 0.1 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h 0.1 m/s 0.01 m/s 0.1 m/d 0.01 m/s 0.01 m/s 0.1 m/s Temperatura: C, F Od -20 do +80 C ±0.3% w.w. ±0.25 C 0.1 C Przyrządy AMI 310 posiadają następujące funkcje do pomiaru prędkości przepływu i wydatku: Wybór rurek Pitota albo modułu Debimo lub współczynnika / Wyboru przekroju / Wybór jednostki / Automatyczna lub ręczna kompensacja temperatury / Ręczna kompensacja ciśnienia atmosferycznego/ współczynnik K, K2 DANE TECHNICZNE MODUŁÓW CIŚNIENIA, RUREK PITOTA ORAZ MODUŁÓW DEBIMO CIŚNIENIE I TEMPERATURA Moduł ciśnienia Jednostki Zakresy pomiarowe Dokładność* Rozdzielczość Dozwolone nadciśnienie MPR 500 MPR 2500 Pa, mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa Od 0 do ±500 Pa Od 2 do 28 m/s*** Od 0 do ±2500 Pa Od 2 do 60 m/s*** Od -100 do +100 Pa : ±0.2% w.w. ±0.8 Pa Powyżej : ±0.2% w.w. ±1.5 Pa Od -100 do +100 Pa : 0.1 Pa Powyżej : 1 Pa 250 mbar ±0.2% w.w. ±2 Pa 1 Pa 500 mbar MPR Od 0 do ±10000 Pa Od 4 do 100 m/s*** ±0.2% w.w. ±10 Pa 1 Pa 1200 mbar MPR 500 M mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa, PSI Od 0 do ±500 mbar Od 9 do 100 m/s*** ±0.2% w.w. ±0.5 mbar 0.1 mbar 2 bar MPR 2000 M bar, In WG, mbar, hpa, mmhg, kpa, PSI Od 0 do ±2000 mbar Od 18 do 100 m/s*** ±0.2% w.w. ±2 mbar 1 mbar 6 bar Rurka Pitota Moduł Debimo Prędkość przepływu: m/s, fpm, km/h, mph Od 2 do 5 m/s Od 5.1 do 100 m/s ±0.3 m/s ±0.5% w.w. ±0.2 m/s 0.1 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do 99999m 3 /h ±0.2% w.w. ±1% FS 1 m 3 /h Prędkość przepływu: m/s, fpm, km/h, mph Od 3 do 20 m/s Od 21 do 100 m/s ±0.3 m/s ±1% w.w. ±0.1 m/s 0.1 m/s Wydatek: m 3 /h, cfm, l/s, m 3 /s Od 0 do 99999m 3 /h ±0.2% w.w. ±1% FS 1 m 3 /h - - Moduły ciśnienia również posiadają gniazdo termoparowe pozwalające na podłącznie termopary typu K, J, T lub S. Termopara C, F K : Od -200 do C J : Od -100 do +750 C T : Od -200 do +400 C K, J, T : Od -200 do 0 C : ±0.4 C ±0.3 % w.w. Od 0 do 1300 C : ±0.4 C 0.1 C 0.1 C 0.1 C S : Od 0 do 1760 C S : ±0.6 C 0.1 C Urządzenia AMI 310 posiadają następujące funkcje do pomiaru ciśnienia: Automatyczne zerowanie przez zawór elektromagnetyczny (AMI310 PRO, PRF) / Ręczne zerowanie (AMI310 CLA, STD, CRF i SRF) / Integracja ciśnienia (0 do 9) / Uśrednianie punkt/punkt / Automatyczne uśrednianianie punkt/punkt / Automatyczne uśrednianie *Wszystkie podane powyżej dokładności były uzyskane w warunkach laboratoryjnych i mogą być gwarantowane o ile pomiary wykonywane są w tych samych warunkach lub zastosowano odpowiednią kompensację. / **Opcjonalne wymagane odpowiednie strojenie i wzorcowanie. ***W zależności od podłączonego do przyrządu elementu ciśnienia różnicowego.

3

4 DOSTĘPNE MODELE I OPCJE Opis AMI 310 AMI 310 CLA AMI 310 STD AMI 310 PRO AMI 310 CRF AMI 310 SRF AMI 310 PRF Moduł ciśnienia od 0 do ±500 Pa (MPR 500) Moduł ciśnienia od 0 do 0 to ±2500 Pa (MPR 2500) Moduł ciśnienia od 0 do ±10000 Pa (MPR 1000) Moduł ciśnienia od 0 do ±500 mbar (MPR 500 M) Moduł ciśnienia od 0 do ±2000 mbar (MPR 2000 M) 4 kanałowy moduł termopar (M4TC) Moduł warunków klimatycznych (MCC) Moduł współczynnika U (MCU) 2 rurki silkonowe x 1 m Ø 4 x 7 mm Końcówka ze stali nierdzewnej Ø 6 x 100 mm Rurka Pitota Ø 6 mm, dł. 300 mm Rurka Pitota Ø 6 mm, dł. 300 mm T Rurka Pitota Ø 6 mm, dł. 300 mm S Teleskopowa sonda wielokierunkowa (SOM 900) Sonda wielofunkcyjna (SMT 900) Sonda higrometryczna ABS (SHR 110) Bezprzew. sonda higrometryczna ABS (SHRF 110) Sonda higrometryczna ze stali nierdzewnej (SHR 300) Bezprzew. sonda higro. ze stali nierdz. (SHRF 300) Sonda CO / temperatury (SCO 110) Sonda CO 2 / temperature (SCO 112) Sonda CO 2 / temperatury / wilgotności (SCOH 112) Sonda termo-oporowa (SFC 300) Teleskopowa sonda termo-oporowa (SFC 300) (SFC 900) Sonda wiatraczkowa 14 mm (SH 14) Teleskopowa sonda wiatraczkowa 14 mm (SHT 14) Sonda wiatraczkowa 70 mm (SH 70) Teleskopowa sonda wiatraczkowa 70 mm (SHT 70) Bezprzewodowa sonda wiatraczkowa 70 mm (SHF 70) Sonda wiatraczkowa 100 mm (SH 100) Teleskopowa sonda wiatraczkowa 100 mm (SHT 100) Bezprzew. sonda wiatraczkowa 100 mm (SHF 100) Sonda luksometryczna (SLU) Sonda tachometryczna (STA) Sonda wycieku gazu (SFG 300) Sonda Pt100 SMART-2014 Bezprzewodowa sonda Pt100 Sonda termoparowa typu K, J, T i S Świadectwo wzorcowania Walizka transportowa Dodatkowa bateria : standard : opcja

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

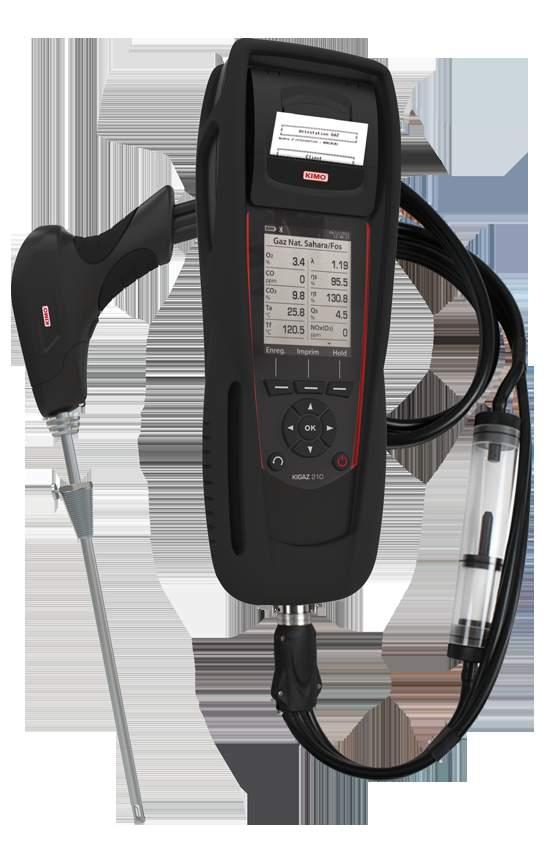

24 ANALIZATOR SPALIN KIGAZ 210 CECHY I FUNKCJE Cela O 2 o wydłużonej żywotności Wymienne cele CO-H 2, NO i CH 4 Ochrona celi CO przez zawór elektromagnetyczny Autozerowanie w spalinach Wbudowana drukarka Intuicyjny interfejs dzięki czytelnym ikonom Latarka LED na uchwycie sondy do pracy w ciemnych warunkach Pojedyncze złącze Wymienne cele pomiarowe 2 GB pamięci ( pomiarów) Menu krok-po-kroku (przepływ gazu, inspekcje) Merserwis Pomiary kotłów do 400 KW Aplikacja KIGAZ MOBILE FUNKCJE ANALIZATORA GAZ - Autozerowanie w spalinach - Ochrona celi CO przez zawór elektromagnetyczny CO spalin i maks. CO otoczenia CIŚNIENIE Pomiar różnicy ciśnień Pomiar ciągu Wymienne cele: O 2 o wydłużonej żywotności, CO-H 2, NO oraz CH 4 (opcja) Nadmierna utrata powietrza TEMPERATURA Temperatura otoczenia Temperatura spalin Delta temperatury Temperatura CWU 2 termopary Wydajność > 100% Temperatura punktu rosy POZOSTAŁE FUNKCJE 15 prekonfigurowanych paliw 1 Dodanie 5 paliw przez operatora Indeks przeźroczystości 1 Paliwa: Gaz ziemny Sahara, Gaz ziemny Groningen, Gaz ziemny Rosyjski, Propan, LPG, Butan, Lekki Olej, Ciężki Olej, Węgiel Bitumiczny, Ciężki węgiel, Koks, Biopaliwo 5%, Drewno 20%, Wióry 21%, Pelety 8%

25 ZAKRESY POMIAROWE Wielkość Czujnik Zakres pomiarowy Rozdzielczość Dokładność* T 90 czas odpowiedzi Wydłużonej żywotności O 2 Elektrochemiczny Od 0 % do 21 % 0.1 % vol. ±0.2 % obj. 30 s CO (z H 2 kompensacją) Elektrochemiczny Od 0 do 8000 ppm 1 ppm Od 0 do 200 ppm: ±10 ppm Od 201 do 2000 ppm: ±5% mierzonej wartości Od 2001 do 8000 ppm: ±10% m. w. 30 s NO Elektrochemiczny Od 0 do 5000 ppm 1 ppm Niższy zakres NO Elektrochemiczny Od 0 do 500 ppm 0.1 ppm Od 0 do 100 ppm: ±5 ppm. Od 101 do 5000 ppm: ±5% m. w. Od 0 do 100 ppm: ±2 ppm od 101 do 500 ppm: ±2 % m. w. 30 s 30 s NOx Obliczane** Od 0 do 5155 ppm 1 ppm - - CO 2 Obliczane** Od 0 do 99 % vol 0.1 % vol - - CH 4 Półprzewodnik Od 0 do ppm Od 0 do 1 % Vol Od 0 do 20 %LEL 1 ppm % Vol %LEL ±20 % pełnej skali 40 s Temperatura spalin Termopara typu K Od -100 do C 0.1 C ±0.4 % m. w. albo ±1.1 C 45 s Temperatura otoczenia Wewnętrzny NTC Od -20 do +120 C 0.1 C ±0.5 C Pt100 (1/3 DIN sonda Temperatura otoczenia zewn.) Temperatura punktu rosy Od -50 do +250 C 0.1 C ±0.3 % m. w. ±0.25 C 30 s Obliczane** Od 0 do +99 Ctd 0.1 C - - Temperatura CWU TcK (sonda zewn.) Od -200 do C 0.1 C ±0.4 % m. w. albo ±1.1 C - Różnica ciśnień Ciąg Piezoelektryczny Od do Pa Od -10 do +10 Pa Od do Pa 1 Pa 0.1 Pa 1 Pa Od do -751 Pa: ±0.5 % m. w. ±4.5 Pa Od 750 do -61 Pa: ±0.9% m. w. ±1.5 Pa Od -60 do 60 Pa: ±2 Pa Od 61 do 750 Pa: ±0.9% m. w. ±1.5 Pa Od 751 do Pa: ±0.5% m. w. ±4.5 Pa Straty Obliczane** Od 0 do 100% 0.1% - - Prędkość przepływu spalin Obliczane** Od 0 do 99.9 m/s 0.1 m/s - - Nadmiar powietrza (λ) Obliczane** Od 1 do Niższa wydajność (ηs) Obliczane** Od 0 do 100 % 0.1 % - - Wyższa wydajność (ηt) (kondensacja) Indeks przeźroczystości Obliczane** Od 0 do 120 % 0.1 % - - Zewnętrzny przyrząd Od 0 do *Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji. **Oblicza się na podstawie wartości zmierzonych przez analizator. DANE TECHNICZNE Wymiary Masa (z bateriami i holsterem ochronnym) Wyświetlacz Klawiatura Wykonanie Ochrona Komunikacja Merserwis Przyrząd: 331 x 112 x 86 mm; Sonda: 300 mm ; Długość przewodu: 2.50 m 1060 g LCD 120 x 160 pikseli, 50 x 67 mm Klawiatura z elastomeru; 3 przyciski funkcyjne; OK; 4 strzałki kierunkowe; ON/OFF; Escape Obudowa i sonda: tworzywo ABS; Przewód sondy: neopren; Sonda: PA 6.6 wzmocnione 10 % wł. szklane IP40 Bluetooth (opcjonalnie) / USB - Zasilanie / Czas działania na baterii Czał ładowania baterii Temperatura pracy / składowania Bateria Li-Ion 3.6 V 4400 ma / 10 godzin ciągłej pracy Zasilanie: VAC, 50/60 Hz 10 godzin Od +5 do +50 C / Od -20 do +50 C. Wysokość: od 0 do 2000 m.

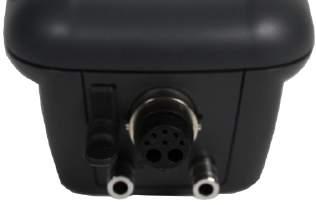

26 MENU / WIDOK ANALIZY / ZASTOSOWANIE Menu analizatora Przykład analizy Pomiar temperatury ciepłej wody użytkowej OPIS Pomiar CO otoczenia Połączenia Wbudowana drukarka Uchwyt Przycisk latarki LED Latarka LED Stożek Wtyczka różnicy ciśnień Sonda spalin Merserwis Wyświetlacz LCD Klawiatura Odstojnik kondensatu Pojedyńcze złącze do sondy spalin (TcK+pobieranie próbek gazu) i ciągu Złącze sond zewnętrznych (Pt100, CH 4...) Złącze sondy spalin Wejście zasilania Złącze USB P+ wtyk Złącza termopar P- wtyk ciśnienia ciśnienia Widok z góry Widok z dołu Widok z boku

27 WYPOSAŻENIE Dostarczany z: Model Liczba wymiennych cel pomiarowych KIGAZ 210 STD 2 (O 2 o wydłużonej żywotności i CO-H 2 ) KIGAZ 210 PRO 3 ( O 2 o wydłużonej żywotności, CO-H 2 i NO) Rozbudowa ilości cel ** Tak: NO lub CH 4 Tak: CH 4 Świadectwo wzorcowania Tak Tak Torba transportowa Tak Tak Sonda spalin z odstojnikiem kondensatu Tak Tak Torba transportowa OPROGRAMOWANIE Analizatory spalin KIMO dostarczane są z programem LIGAZ-2 Oprogramowanie pozwala na: Tworzenie baz danych (klienci, kotły, inspekcje) Pobieranie oraz drukowanie inspekcji Synchronizację przyrząd/pc (klienci, kotły, inspekcje) Konfigurację analizatora Holster ochronny z magnesem Zestaw do pomiaru różnicy ciśnień Tak Tak Tak Tak Oprogramowanie LIGAZ-2 Tak Tak ** Rozbudowa o maks STD : 1 wybraną cele, PRO : Celę CH4 zamiast NO AKCESORIA* LOGAZ-2: Oprogramowanie pozwala na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i wydruk inspekcji, dostosowanie generowania raportów z procedur pomiarowych, planowanie kolejnych inspekcji, zarządzanie umowami serwisowania w terenie (planowanie działań przez operatora, obsługa klienta), a także pomiar w czasie rzeczywistym z możliwością wizualizacji i rejestracji danych. SCOT: Sonda do CO w otoczeniu SCO2T: Sonda do CO 2 w otoczeniu SPA 150SP: Sonda temp. otoczenia Pt100 SKCL 150: Sonda termoparowa SCI: Sonda do pomiaru prądu jonizacji Pobieranie danych i konfiguracja analizatora przez komputer PC. Połączenie z aplikacją KIGAZ MOBILE umożliwia: - Graficzną wizualizację - Zapis - Eksport do formatów CSV, XML, PDF - Wysyłanie raportów em Oprogramowanie LIGAZ-2 PSK-180: Wymienna sonda spalin o dł. 180 mm, do 500 C PSK-300: Wymienna sonda spalin o dł. 300 mm, do 500 C PSK-750: Wymienna sonda spalin z końcówką z INCONELu o dł. 750 mm, do 1000 C PSK-1000: Wymienna sonda spalin z końcówką z INCONELu o dł mm, do 1000 C SDFG: Sonda do wycieku gazu (CH 4 ) PMO: Pompka do badania przeźroczystości Z 50 filtrami i tablicą odniesień Merserwis KEG: Zestaw do pomiaru szczelności instalacji gazowej Aplikacja KIGAZ MOBILE dla smartfonów i tabletów FTang Kigaz /10/15 RCS (24) Périgueux Dokument niewiążący zastrzegamy sobie prawo do modyfikacji podanych danych produktów bez informowania o tym fakcie. *Patrz: karta katalogowa akcesoriów dla analizatorów KIGAZ w celu uzyskania więcej informacji.

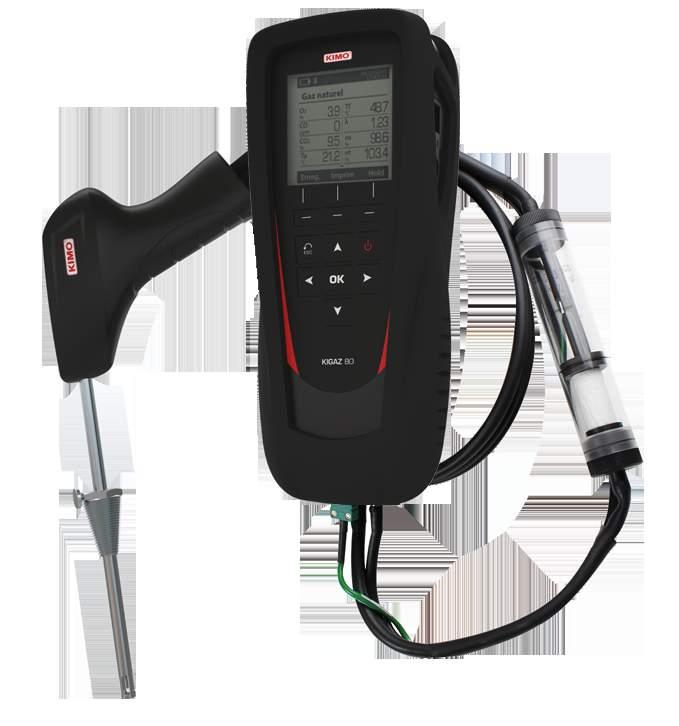

28 Analizator Spalin KIGAZ 80 CECHY I FUNKCJE: 2 GB pamięci ( pomiarów) Menu krok-po-kroku (przepływ gazu, inspekcje) Menu auto testu (self-test) Zewnętrzna drukarka na podczerwień IRDA (opcjonalnie) Aplikacja OBUDOWA KIGAZ MOBILE Wymiary Przyrząd: 240 x 100 x 80 mm Sonda: 180 mm Masa (z bateriami i holsterem) 660 g Wyświetlacz Wyświetlacz graficzny Wymiary: 54 x 50 mm FUNKCJE ANALIZATORA Klawiatura 10 klawiszy Przyciski membranowe Ochrona IP40 Merserwis Wykonanie Obudowa: tworzywo ABS Przewód sondy: neopren Sonda: PA 6.6 wzmocnione 10 % włókno szklane Połączenie Bluetooth (opcjonalnie) USB Podczerwień IRDA (drukarka) Zasilanie Bateria Li-Ion 3.6 V 4400 ma Czas działania na baterii 10 godzin ciągłej pracy Czas ładowania baterii 10 godzin Temp. pracy i składowania Od +5 do +50 C oraz od -20 do +50 C Wysokość: od 0 do 2000 m GAZ Maks. CO otoczenia CO spalin Wymienne cele pomiarowe: O 2 oraz CO z kompensacją H 2 Nadmierna utrata powietrza Wydajność > 100% CIŚNIENIE Pomiar ciągu Pomiar różnicy ciśnień TEMPERATURA Temperatura otoczenia Temperatura spalin Delta temperatury Temperatura CWU POZOSTAŁE FUNKCJE 15 prekonfigurowalnych paliw 1 Dodanie 5 paliw przez operatora Indeks przeźroczystości Zewnętrzny odstojnik kondesatu Temperatura punktu rosy 1 Paliwa: Gaz ziemny Sahara, Gaz ziemny Groningen, Gaz ziemny Rosyjski, Propan, LPG, Butan, Lekki Olej, Ciężki Olej, Węgiel Bitumiczny, Ciężki węgiel, Koks, Biopaliwo 5%, Drewno 20%, Wióry 21%, Pelety 8%

29 ZAKRESY POMIAROWE Wielkość Czujnik Zakres pomiarowy Rozdzielczość Dokładność* T 90 czas odpowiedzi O 2 Elektro-chemiczny Od 0 % do 21 % 0.1 % vol. ±0.2 % obj. 30 s CO (z kompensacją H 2 ) Temperatura spalin Elektro-chemiczny Od 0 do 8000 ppm 1 ppm Termopara typu K Od -100 do C Od 0 do 200 ppm: ±10 ppm Od 201 do 2000 ppm: ±5 % wartości mierzonej Od 2001 do 8000 ppm: ±10 % w.m. *Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji. **Oblicza się na podstawie wartości zmierzonych przez analizator. AKCESORIA OPCJONALNE SCOT: sonda do CO w otoczeniu SPA 150SP: sonda temperatury otoczenia Pt100 SDFG: Sonda do wykrywania wycieku gazu (CH 4 ) PMO: pompka do badania przeźroczystości z 50 filtrami i tablicą odniesień KDIP-2: drukarka na podczerwień IRDA SCO2T: sonda do CO 2 w otoczeniu SKCL 150: sonda termoparowa SCI: sonda do pomiaru prądu jonizacji KEG: zestaw do pomiaru szczelności sieci gazowej 30 s 0.1 C ±0.4% wartości mierzonej albo ±1.1 C 45 s Temperatura otoczenia Wbudowany NTC Od -20 do +120 C 0.1 C ±0.5 C Temperatura otoczenia Pt100 (1/3 DIN sonda zewn.) Od -50 do +250 C 0.1 C ±0.3 % w.m. albo ±0.25 C 30 s Temp. punktu rosy Obliczane** Od 0 do +99 Ctd 0.1 C - - Temperatura CWU Różnica ciśnień Ciąg TcK (sonda zewn.) Półprzewodnik Od -200 do C Od do Pa Od -10 do +10 Pa Od do Pa 0.1 C ±0.4 % wartości mierzonej albo ±1.1 C - 1 Pa Od do -751 Pa: ±0.5 % w.m. ±4.5 Pa Od -750 do -61 Pa: ±0.9 % w.m. ±1.5 Pa Od -60 do 60 Pa: ±2 Pa Od 61 do 750 Pa: ±0.9 % w.m. ±1.5 Pa Od 751 do Pa: ±0.5 % w.m. ±4.5 Pa Straty Obliczane** Od 0 do 100 % 0.1 % - - Nadmiar powietrza (λ) Obliczane** Od 1 do Niższa wydajność (ηs) Obliczane** Od 0 do 100 % 0.1 % - - Wyższa wydajność (ηt) (kondensacja) 0.1 Pa 1 Pa Obliczane** Od 0 do 120 % 0.1 % - - Indeks przeźroczystości Zewnętrzny przyrząd Od 0 do OPROGRAMOWANIE Analizatory dostarczane są z oprogramowaniem LIGAZ-2 Program pozwalana na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i drukowanie raportów pomiarowych, synchronizację danych pomiędzy urządzeniem, a komputerem PC oraz konfigurację analizatora. WYPOSAŻENIE Analizatory spalin dostarczane są z wymienionym wyposażeniem: Torba transportowa 180 mm sonda spalin z odstojnikiem kondensatu Oprogramowanie LIGAZ-2 i przewód USB Zasilacz i baterie litowo-jonowe Certyfikat kalibracji Holster ochronny z magnesami Merserwis Pobieranie danych i konfiguracja przyrządu przez komputer PC. Połączenie z aplikacją mobilną KIGAZ MOBILE: - Wizualizacja graficzna - Zapis - Eksport do formatów CSV, XML, PDF - Wysyłanie raportów em Aplikacja KIGAZ MOBILE Dla smartfonów i tabletów *Patrz karta katalogowa akcesoriów dla analizatorów KIGAZ w celu uzyskania więcej informacji. - FTang Kigaz 80 30/10/15 RCS (24) Périgueux Dokument niewiążący zastrzegamy sobie prawo do modyfikacji podanych danych produktów bez informowania o tym fakcie.

30

31

32

33

34

35

36

37

38

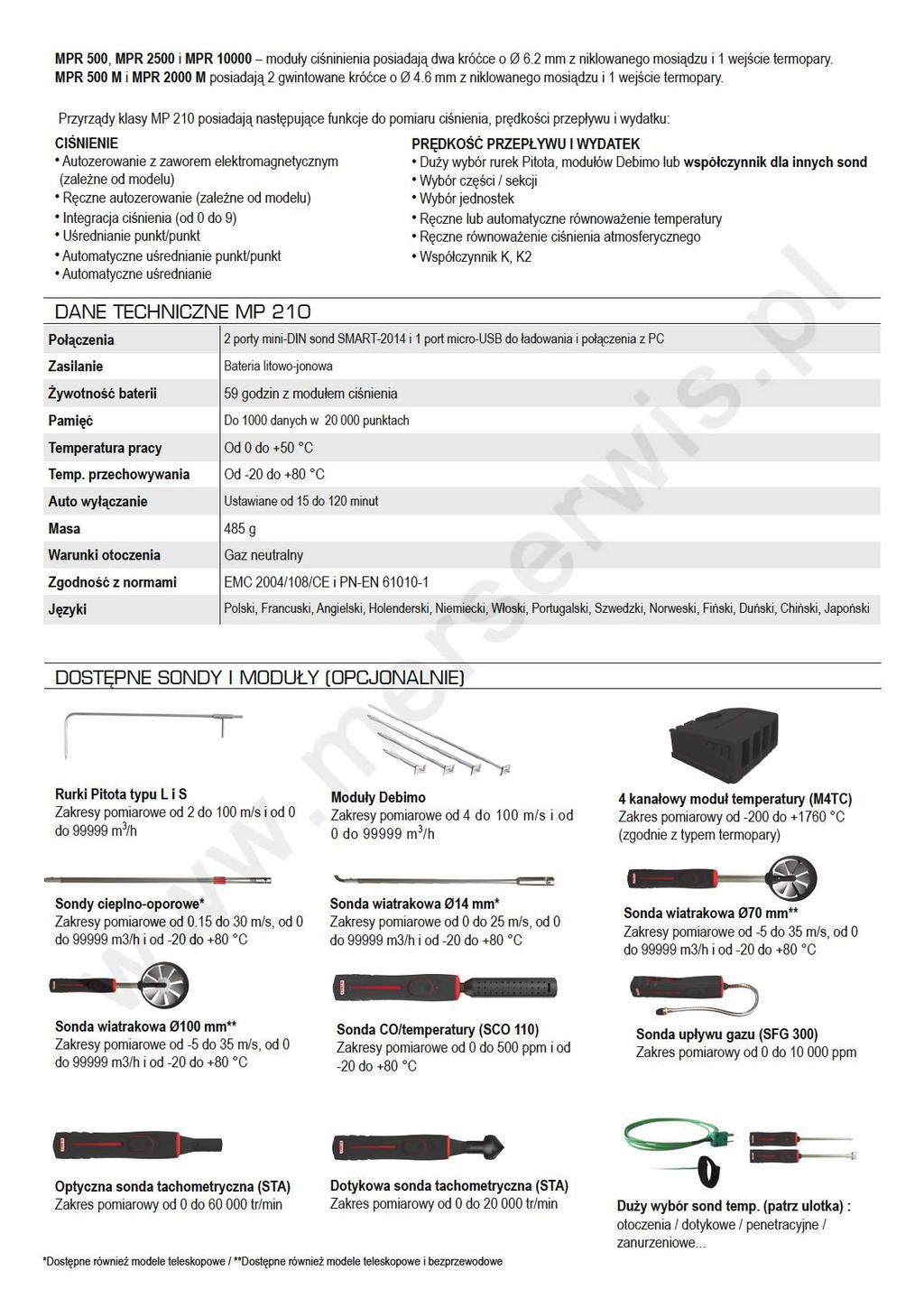

39 DANE TECHNICZNE MODUŁÓW I SOND POMIAROWYCH CIŚNIENIE Moduł ciśnienia Jednostki Zakresy pomiarowe Dokładność* Rozdzielczość Dopuszczalne nadciśnienie MPR 500 Pa, mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa Od 0 do ±500 Pa Od -100 do +100 Pa : ±0.2% wartości wskazanej ±0.8 Pa Poza zakresem : ±0.2% wartości wskazanej ±1.5 Pa From -100 to +100 Pa : 0.1 Pa Poza zakresem : 1 Pa 250 mbar MPR 2500 Od 0 do ±2500 Pa ±0.2% wartości wskazanej ±2 Pa 1 Pa 500 mbar MPR Od 0 do ±10000 Pa ±0.2% wartości wskazanej ±10 Pa 1 Pa 1200 mbar MPR 500 M mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa, PSI Od 0 do ±500 mbar ±0.2% wartości wskazanej ±0.5 mbar 0.1 mbar 2 bar MPR 2000 M bar, In WG, mbar, hpa, mmhg, kpa, PSI Od 0 do ±2000 mbar ±0.2% wartosći wskazanej ±2 mbar 1 mbar 6 bar Moduły ciśnienia pozwalają również na podłączenie 1 termopary typu K, J, T lub S. Termopara C, F K : Od -200 do C J : Od -100 do +750 C T : Od -200 do +400 C K, J, T : Od -200 do 0 C : ±0.4 C ±0.3 % w.w. Od 0 do 1300 C : ±0.4 C 0.1 C 0.1 C 0.1 C S : Od 0 do 1760 C S : ±0.6 C 0.1 C WYDATEK I PRĘDKOŚĆ PRZEPŁYWU POWIETRZA Funkcje prędkości przepływu i wydatku w zalezności od typu sondy podłączonej do przyrządu. Jednostki Zakres pomiarowe Dokładność* Rozdzielczość Rurka Pitota Prędkość przepływu : m/s, fpm, km/h, mph Od 2 do 5 m/s Od 5.1 do 100 m/s ±0.3 m/s ±0.5% wartości wskazanej ±0.2 m/s 0.1 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do 99999m 3 /h ±0.2% w.w. ±1% FS 1 m 3 /h Moduły Debimo Sonda wiatrakowa Ø14 mm Sonda wiatrakowa Ø70 mm Sonda wiatrakowa Ø100 mm Sonda cieplno-oporowa Prędkość przepływu : m/s, fpm, km/h, mph Od 4 do 20 m/s Od 21 do 100 m/s ±0.3 m/s ±1% w.w. ±0.1 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do 99999m 3 /h ±0.2% w.w. ±1% PE 1 m 3 /h Prędkość przepływu : m/s, fpm, km/h Od 0 do 3 m/s Od 3.1 do 25 m/s Od 0.8 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 25 m/s : ±1% w.w. ±0.3 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu : m/s, fpm, km/h Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.4 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu : m/s, fpm, km/h Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.3 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu : m/s, fpm, km/h Od 0.15 do 1 m/s Od 0.15 do 3 m/s Od 3.1 do 30 m/s ± 2% w.w. ± 0.03 m/s** ± 3% w.w. ± 0.03 m/s ± 3% w.w. ± 0.1 m/s Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h 0.1 m/s 0.1 m/s 0.1 m/s 0.01 m/s 0.1 m/s 0.01 m/s 0.01 m/s 0.1 m/s Temperatura : C, F Od -20 do +80 C ±0.3% w.w. ±0.25 C 0.1 C *Wszystkie podane powyżej dokładności były uzyskane w warunkach laboratoryjnych i mogą być gwarantowane o ile pomiary wykonywane są w tych samych warunkach lub zastosowano odpowiednią kompensację. 1 Wartość obliczana **Opcjonalne wymagane odpowiednie strojenie i wzorcowanie.

40

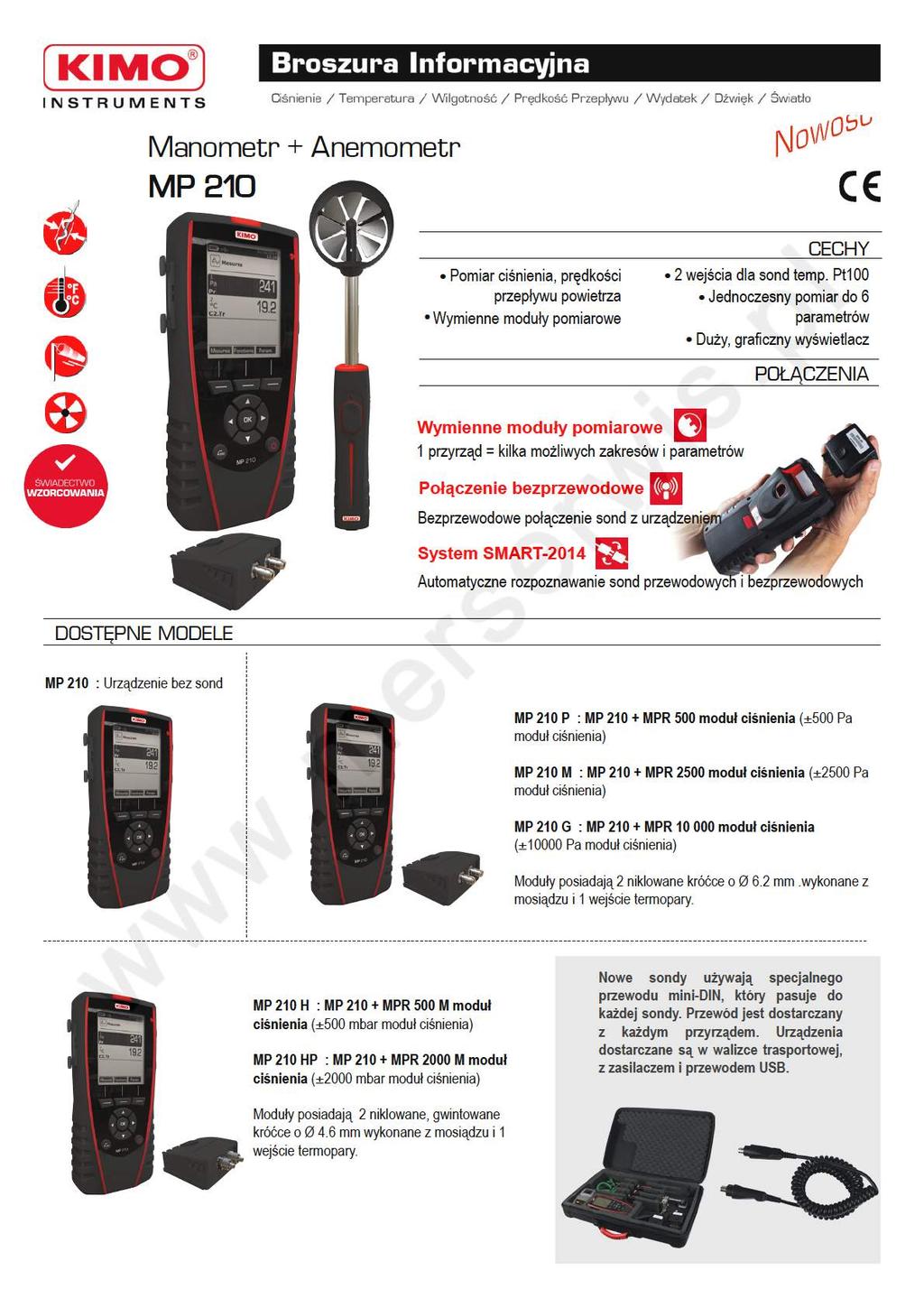

41 DELIVERY KITS AND OPTIONS Opis MP 210 MP 210 P MP 210 M MP 210 G MP 210 H MP 210 HP Moduł ciśnienia od 0 do ±500 Pa (MPR 500) Moduł ciśnienia od 0 do 0 to ±2500 Pa (MPR 2500) Moduł ciśnienia od 0 do ±10000 Pa (MPR 1000) Moduł ciśnienia od 0 do ±500 mbar (MPR 500 M) Moduł ciśnienia od 0 do ±2000 mbar (MPR 2000 M) 4 kanałowy moduł termopary (M4TC) Sonda termo-oporowa (SFC 300) Teleskopowa sonda termo-oporowa (SFC 900) Sonda wiatrakowa 14 mm (SH 14) Teleskopowa sonda wiatrakowa 14 mm (SHT 14) Sonda wiatrakowa 70 mm (SH 70) Teleskopowa sonda wiatrakowa 70 mm (SHT 70) Bezprzewodowa sonda wiatrakowa 70 mm (SHF 70) Sonda wiatrakowa 100 mm (SH 100) Teleskopowa sonda wiatrakowa 100 mm (SHT 100) Bezprzewodowa sonda wiatrakowa 100 mm (SHF 100) Sonda CO / temperatury (SCO 110) Sonda do upływu gazu (SFG 300) Sonda tachometryczna (STA) Sonda termoparowa typu K, J, T i S Sonda Pt100 SMART-2014 Bezprzewodowa sonda Pt100 Rurka silikonowa 2x1 m Ø 4x7 mm Rurka szklana 2x1 m Ø 4x6 mm Końcówka ze stali nierdzewnej Ø 6x100 mm Certifkat kalibracji Walizka transportowa Dodatkowa bateria : standard : opcja

42

43 Stożki pomiarowe / Tuby pomiarowe Pomiar wydatku na anemostatach Odpowiednie dla anemometrów cieplno-oporowych i wiatrakowych o średnicy 14 mm i 100 mm Stożki są dostępne w różnych rozmiarach w zależności od potrzeb KIMO zaprojektowało i produkuje profesjonalne stożki przepływowe (zwane również tubami pomiarowymi lub dzwonami) jako podstawowe akcesoria do mierników przenośnych i sond Kimo klasy 110, 210 i 310. Umożliwiają bezpośredni pomiaru wydatku na wywietrznikach i w systemach HVAC. Stożki serii K150 mogą współpracować z anemometrami cieplno-oporowymi i wiatrakowymi Kimo o średnicy 14 mm i 100 mm. Dostępnych jest wiele modeli przystosowanych odpowiednio do wydatku, wymiarów nawiewników i zastosowanych sond w miernikach. Zasada pomiaru Kierunek i jednorodność wpływu lub wypływu powietrza często są zakłócane przez geometrię kratek HVAC. Dlatego też koniecznym jest nadanie odpowiedniego kierunku przepływu powietrza do czujnika sondy. Jak opisano poniżej, sonda z czujnikiem jest umieszczona w określonej sekcji stożka co gwarantuje prawidłowy pomiar wydatku. Czujnik Stożki do anemometrów i sond cieplno-oporowych i wiatrakowych o śr. 14 mm STOŻEK K35 Wydatek do 400 m 3 /h Wymiary x 200 mm Wysokość: 330 mm Masa g Materiał... Włókno szklane 300 PLP STOŻEK K75 Wydatek do 750 m 3 /h Wymiary x 300 mm Wysokość: 470 mm Masa g Materiał... Włókno szklane 300 PLP Anemostat Stożek pomiarowy Kierunek przepływu powietrza STOŻEK K120 Wydatek do 1200 m 3 /h Wymiary x 450 mm Wysokość: 600 mm Masa g Materiał... Włókno szklane 300 PLP Sonda cieplo-oporowa albo wiatrakowa Punkt określający właściwe położenie sondy Stożki do anemometrów wiatrakowych o śr. 100 mm STOŻEK K150 Wydatek...10 do 400 m 3 /h Wymiary x 100 mm Wysokość: 600 mm Masa g Materiał... Włókno szklane 300 PLP Wyposażenie standardowe stożków STOŻEK K25 Wydatek do 400 m 3 /h Wymiary x 200 mm Wysokość: 330 mm Masa g Materiał Włókno szklane 300 PLP STOŻEK K85 Wydatek 10 do 400 m 3 /h Wymiary 350 x 350 mm Wysokość: 450 mm Masa 1010 g Materiał Włókno szklane 300 PLP Wszystkie stożki dostarczane są wraz z bezpieczną torbą transportową

44 Jak poprawnie używać stożków pomiarowych 1. Umieść sondę wewnątrz stożka a. Anemometry i sondy cieplno-oporowe oraz wiatrakowe o śr. 14 mm Ściągnij osłonę zabezpieczają czujnik. Ostrożenie umocuj sondę w otworze stożka. Ustaw czujnik sondy centrycznie w otworze i prostopadle do przepływu powietrza. Czujnik sondy powinien być ustawiony po środku otworu. Prawidłowy kierunek umiejscowienia sondy określa czerwony symbol na jej uchwycie. Czerwony punkt na dole sondy musi być skierowany w przeciwnym kierunku niż przepływ powietrza Czujnik Czujnik Anemostat Stożek pomiarowy Anemostat Stożek pomiarowy Kierunek przepływu powietrza Kierunek przepływu powietrza Sonda cieplno-oporowa albo wiatrakowa 14 mm Punkt określający właściwe położenie sondy Punkt określający właściwe położenie sondy Sonda cieplno-oporowa albo wiatrakowa 14 mm WYCIĄG NADMUCH b. Anemometry i sondy wiatrakowe o śr. 100 mm Wpasuj wiatrak sondy w otwór wylotowy stożka pomiarowego. Dla pomiaru nadmuchu umieść wiatrak strzałką zwróconą na zewnątrz stożka. Dla pomiaru wyciągu umieść wiatrak strzałką skierowaną do wewnątrz stożka. Pomiar nadmuchu Pomiar wyciągu 2. Umieść stożek wraz z sondą na badanym anemostacie Kwadratowy obszar stożka musi być skierowany w kierunku anemostatu. Delikatnie zdemontuj sondę wiatrakową ze stożka używając obu rąk. Stożek do sond cieplno-oporowych Stożek do sond wiatrakowych o śr. 100 mm

45

46

47

48 DANE TECHNICZNE SOND Sondy Jednostki Zakresy pomiarowe Dokładność* Rozdzielczość Sonda cieplno-oporowa SFC 300 / SFC 900 Prędkość przepływu : m/s, fpm, km/h Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0.15 do 1 m/s Od 0.15 do 3 m/s Od 3.1 do 30 m/s ± 2%wartości wskazanej ± 0.03 m/s*** ± 3% wartości wskazanej ± 0.03 m/s ± 3% wartości wskazanej ± 0.1 m/s 0.01 m/s 0.01 m/s 0.1 m/s Od 0 do m 3 /h ±3% w.w. albo ±0.03* pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.3% wartości wskazanej ±0.25 C 0.1 C Sonda wiatrakowa Ø14 SH 14 / SHT 14 Prędkość przepływu : m/s, fpm, km/h Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do 3 m/s Od 3.1 do 25 m/s Od 0.8 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 25 m/s : ±1% w.w. ±0.3 m/s 0.1 m/s Od 0 do m 3 /h ±3% w.w. albo ±0.03* pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% wartości wskazanej ±0.3 C 0.1 C Prędkość przepływu : m/s, fpm, km/h Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.4 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s 0.1 m/s Sonda wiatrakowa Ø70 SH 70 / SHT 70 Wydatek : m 3 /h, cfm, l/s, m 3 /s Od 0 do m 3 /h ±3% w.w. albo ±0.03*pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% wartości wskazanej ±0.3 C 0.1 C Sonda wiatrakowa Ø100 SH 100 / SHT 100 Prędkość przepływu : m/s, fpm, km/h Wydatek : m 3 /h, cfm, l/s, m 3 /s Od -5 do 3 m/s Od 3.1 do 35 m/s Od 0.3 do 3 m/s : ±3% w.w. ±0.1m/s Od 3.1 do 35 m/s : ±1% w.w. ±0.3 m/s 0.01 m/s 0.1 m/d Od 0 do m 3 /h ±3% w.w. albo ±0.03* pola powierzchni (cm 2 ) 1 m 3 /h Temperatura : C, F Od -20 do +80 C ±0.4% w.w. ±0.3 C 0.1 C Prędkość przepływu : m/s, fpm, km/h Od 0.15 do 3 m/s Od 3.1 do 30 m/s ± 3% w.w. ± 0.03 m/s ± 3% w.w. ± 0.1 m/s 0.01 m/s 0.1 m/s Sonda wielofunkcyjna SMT 900 Wilgotność względna : %RH Od 5 do 95%HR Dokładność** (Powtarzalność, liniowość, histereza) : ±1.8%RH (od 15 C do 25 C) Niepewność fabrycznej kalibracji: ±0.88 %RH Zależność temperaturowa : ±0.04 x (T-20) %RH (if T<15 C or T>25 C) 0.1%RH Temperatura : C, F Od -20 do +80 C ±0.3% wartości wskazanej ±0.25 C 0.1 C *Wszystkie podane powyżej dokładności były uzyskane w warunkach laboratoryjnych i mogą być gwarantowane o ile pomiary wykonywane są w tych samych warunkach lub zastosowano odpowiednią kompensację. **Zgodnie z normą NFX i Kartą 2000/2001 HIGROMETRY, GAL (Gwarantowany limit dokładności) był kalkulowany przy współczynnku rozszerzenia 2 i wynosi ±2.88% RH między 18 a 28 C na zakresie pomiarowym od 5 do 95%RH. Dryf czujnika wynosi mniej niż 1% RH / rok. **Opcjonalne wymagane odpowiednie strojenie i wzorcowanie. Przyrząd VT210 posiada następujące funkcje dla pomiaru temperatury, wilgotności oraz jakości powietrza: : MODUŁ WARUNKÓW KLIMATYCZNYCH MCC: Pomiar ciśnienia atmosferycznego, temperatury, wilgotności Wybór jednostek Funkcja Hold, oraz min. / max. SONDA HIGROMETRYCZNA/TEMPERATURY : Alarm dźwiękowy (dla dwóch wartości) Wybór jednostek Funkcja Hold, min. / max. Pamięć Komfort cieplny TERMOANEMOMETR: Obliczanie wydatku w kanałach i ze stożkami Wybór przekroju kanału Automatyczne uśrednianie Uśrednianie punkt/punkt Automatyczne uśrednianie punkt/punkt Zintegrowana sonda temp. Pt100 Funkcja Hold, min. / max., standardowa dewiacja Współczynnik K2

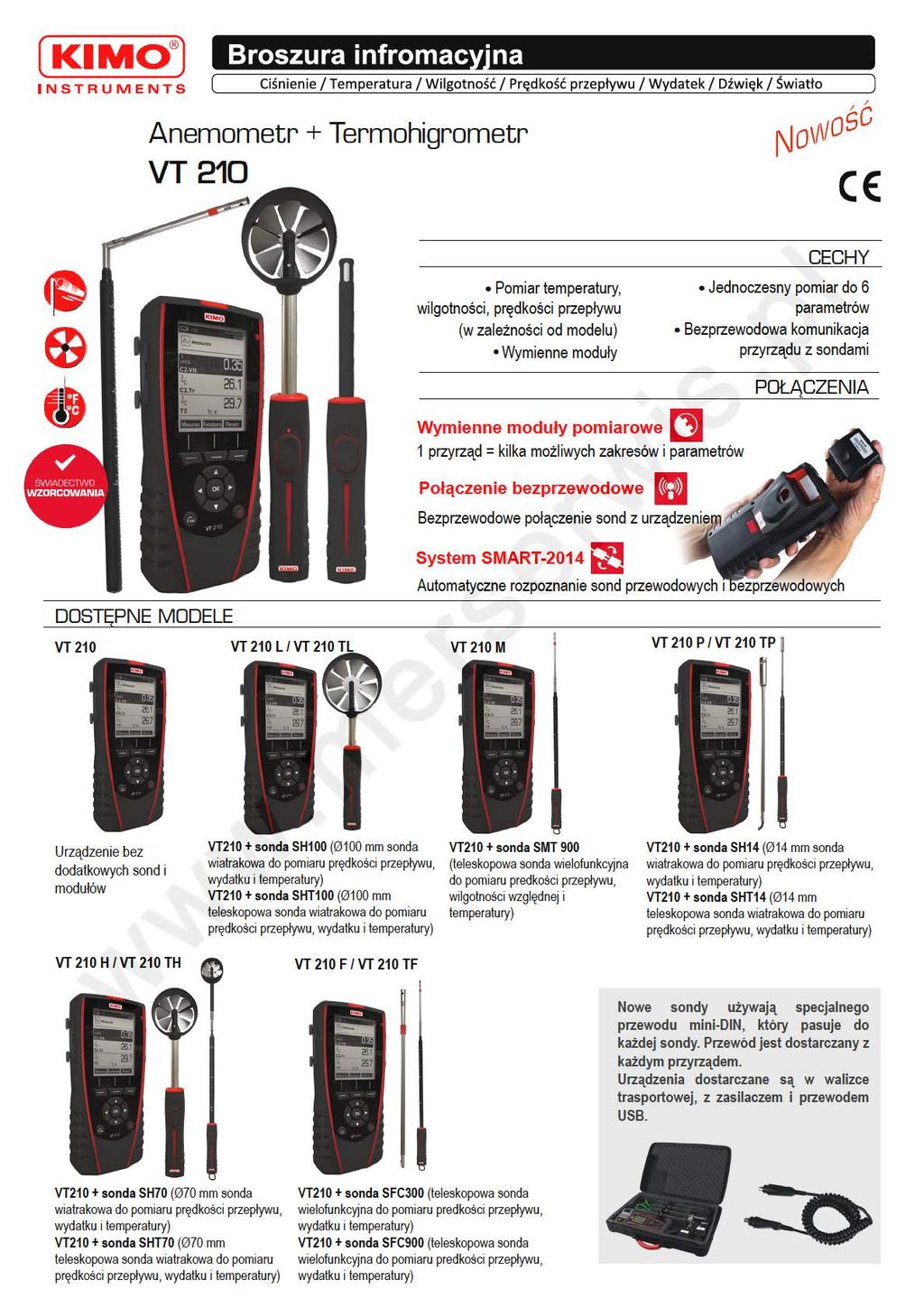

49 DOSTĘPNE MODELE I OPCJE Opis VT 210 VT 210 H VT 210 TH VT 210 L VT 210 TL VT 210 P VT 210 TP VT 210 F VT 210 TF VT 210 M Sonda cieplno-oporowa (SFC 300) Teleskopowa cieplno-oporowa (SFC 900) Ø14 mm sonda wiatrakowa (SH 14) Ø14 mm teleskopowa sonda wiatrakowa (SHT 14) Ø70 mm sonda wiatrakowa (SH 70) Ø70 mm telskopowa sonda wiatrakowa (SHT 70) Ø70 mm bezprzewodowa sonda wiatrakowa (SHF 70) Ø100 mm sonda wiatrakowa (SH 100) Ø100 mm teleskopowa, bezprzewodowa sonda wiatrakowa (SHT 100) Ø100 mm sonda wiatrakowa (SHF 100) Sonda wielofunkcyjna (SMT 900) Sonda higrometryczna z ABS (SHR 110) Bezprzewodowa sonda higrometryczna z ABS (SHRF 110) Sonda higrometryczna ze stali nierdzewnej (SHR 300) Bezprzewodowa sonda higrometryczna ze stali nierdzewnej (SHRF 300) Sonda tachometryczna (STA) Termopara typu K, J, T i S Sonda Pt100 SMART-2014 Bezprzewodowa sonda Pt100 4 kanałowy moduł termopar (M4TC) Moduł warunków klimatycznych (MCC) Certyfikat kalibracji Walizka transportowa Dodatkowa bateria : standard : opcja

50

51
